139

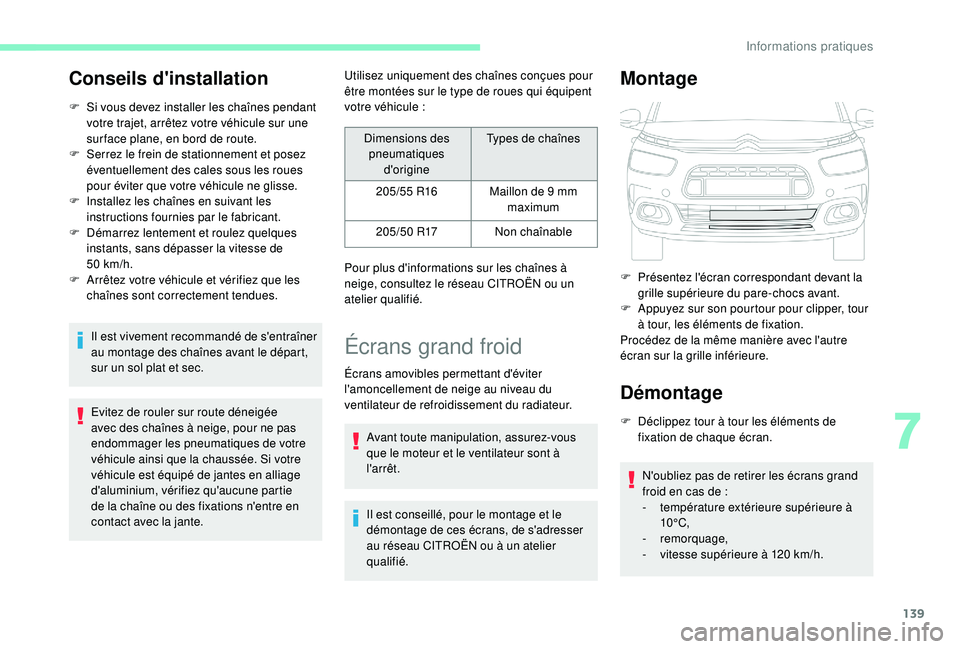

Conseils d'installation
F Si vous devez installer les chaînes pendant votre trajet, arrêtez votre véhicule sur une
sur face plane, en bord de route.
F

S
errez le frein de stationnement et posez
éventuellement des cales sous les roues
pour éviter que votre véhicule ne glisse.
F

I
nstallez les chaînes en suivant les
instructions fournies par le fabricant.
F

D
émarrez lentement et roulez quelques
instants, sans dépasser la vitesse de
50


km/h.
F

A
rrêtez votre véhicule et vérifiez que les
chaînes sont correctement tendues.
Il est vivement recommandé de s'entraîner
au montage des chaînes avant le départ,
sur un sol plat et sec.
Evitez de rouler sur route déneigée
avec des chaînes à neige, pour ne pas
endommager les pneumatiques de votre
véhicule ainsi que la chaussée. Si votre
véhicule est équipé de jantes en alliage
d'aluminium, vérifiez qu'aucune partie
de la chaîne ou des fixations n'entre en
contact avec la jante. Utilisez uniquement des chaînes conçues pour
être montées sur le type de roues qui équipent
votre véhicule
:
Écrans grand froid
Écrans amovibles permettant d'éviter
l'amoncellement de neige au niveau du
ventilateur de refroidissement du radiateur.
Avant toute manipulation, assurez-vous
que le moteur et le ventilateur sont à
l'arrêt.
Il est conseillé, pour le montage et le
démontage de ces écrans, de s'adresser
au réseau CITROËN ou à un atelier
qualifié.
Montage
Démontage
F Déclippez tour à tour les éléments de fixation de chaque écran.
N'oubliez pas de retirer les écrans grand
froid en cas de
:
-
t

empérature extérieure supérieure à
10°C,
-


remorquage,
-

v
itesse supérieure à 120 km/h.
Dimensions des
pneumatiques d'origine Types de chaînes
205/55 R16 Maillon de 9 mm
maximum
205/50 R17 Non chaînable
Pour plus d'informations sur les chaînes à
neige, consultez le réseau CITROËN ou un
atelier qualifié. F
P
résentez l'écran correspondant devant la
grille supérieure du pare-chocs avant.
F
A
ppuyez sur son pourtour pour clipper, tour
à tour, les éléments de fixation.
Procédez de la même manière avec l'autre
écran sur la grille inférieure.
7
Informations pratiques

140

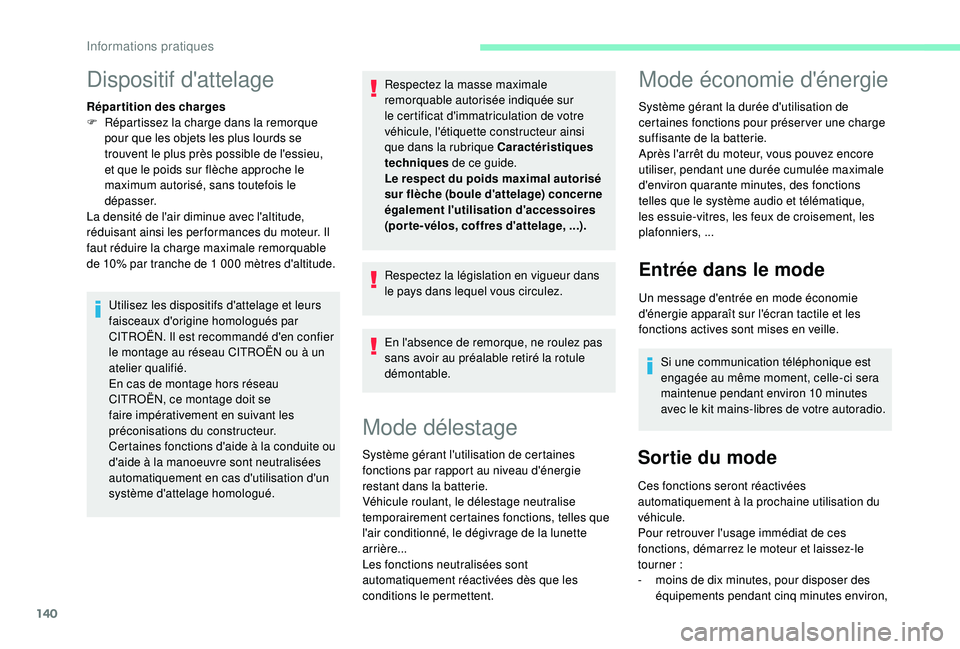

Dispositif d'attelage
Répartition des charges
F R épartissez la charge dans la remorque
pour que les objets les plus lourds se
trouvent le plus près possible de l'essieu,
et que le poids sur flèche approche le
maximum autorisé, sans toutefois le
dépasser.
La densité de l'air diminue avec l'altitude,
réduisant ainsi les per formances du moteur. Il
faut réduire la charge maximale remorquable
de 10% par tranche de 1
000 mètres d'altitude.
Utilisez les dispositifs d'attelage et leurs
faisceaux d'origine homologués par
CITROËN. Il est recommandé d'en confier
le montage au réseau CITROËN ou à un
atelier qualifié.
En cas de montage hors réseau
CITROËN, ce montage doit se
faire impérativement en suivant les
préconisations du constructeur.
Certaines fonctions d'aide à la conduite ou
d'aide à la manoeuvre sont neutralisées
automatiquement en cas d'utilisation d'un
système d'attelage homologué. Respectez la masse maximale
remorquable autorisée indiquée sur
le certificat d'immatriculation de votre
véhicule, l'étiquette constructeur ainsi
que dans la rubrique Caractéristiques
techniques
de ce guide.
Le respect du poids maximal autorisé
sur flèche (boule d'attelage) concerne
également l'utilisation d'accessoires
(porte-vélos, coffres d'attelage,


...).
Respectez la législation en vigueur dans
le pays dans lequel vous circulez.
En l'absence de remorque, ne roulez pas
sans avoir au préalable retiré la rotule
démontable.
Mode délestage
Système gérant l'utilisation de certaines
fonctions par rapport au niveau d'énergie
restant dans la batterie.
Véhicule roulant, le délestage neutralise
temporairement certaines fonctions, telles que
l'air conditionné, le dégivrage de la lunette
arrière...
Les fonctions neutralisées sont
automatiquement réactivées dès que les
conditions le permettent.
Mode économie d'énergie
Système gérant la durée d'utilisation de
certaines fonctions pour préser ver une charge
suffisante de la batterie.
Après l'arrêt du moteur, vous pouvez encore
utiliser, pendant une durée cumulée maximale
d'environ quarante


minutes, des fonctions
telles que le système audio et télématique,
les essuie-vitres, les feux de croisement, les
plafonniers,


...
Entrée dans le mode
Un message d'entrée en mode économie
d'énergie apparaît sur l'écran tactile et les
fonctions actives sont mises en veille.Si une communication téléphonique est
engagée au même moment, celle-ci sera
maintenue pendant environ 10 minutes
avec le kit mains-libres de votre autoradio.
Sortie du mode
Ces fonctions seront réactivées
automatiquement à la prochaine utilisation du
véhicule.
Pour retrouver l'usage immédiat de ces
fonctions, démarrez le moteur et laissez-le
tourner


:
-

m
oins de dix minutes, pour disposer des
équipements pendant cinq


minutes environ,
Informations pratiques

141
Une batterie déchargée ne permet pas le
démarrage du moteur.
Pour plus d'informations sur la Batterie
12 V, reportez-vous à la rubrique
correspondante.
-

p
lus de dix minutes, pour les conser ver
pendant trente

minutes environ.
Respectez les temps de mise en route du
moteur pour assurer une charge correcte de la
batterie.
N'utilisez pas de façon répétée et continue
le redémarrage du moteur pour recharger la
batterie.

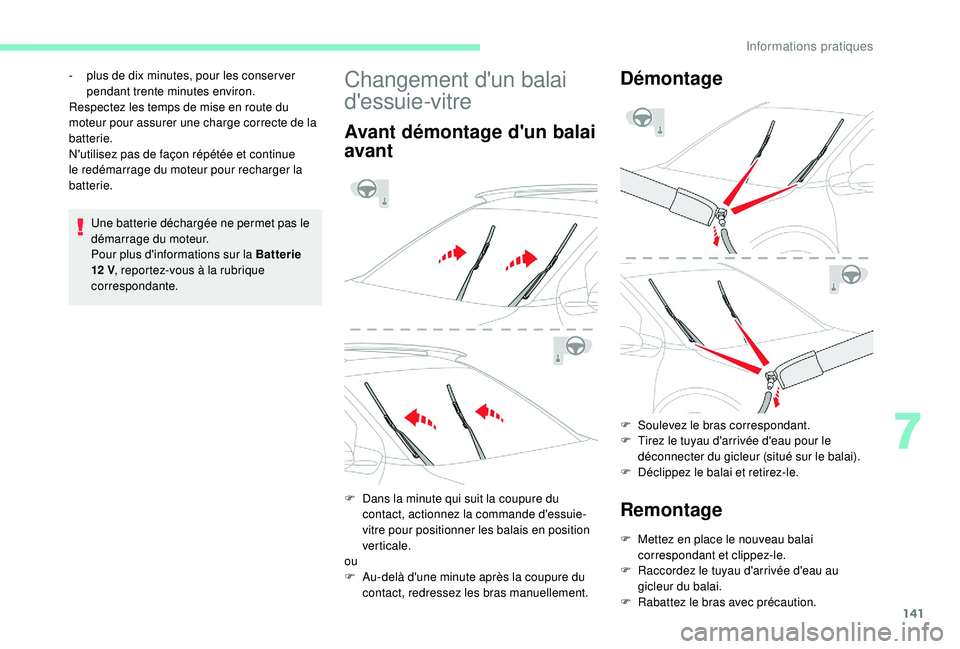

Changement d'un balai
d'essuie-vitre
Avant démontage d'un balai
avant
F Dans la minute qui suit la coupure du contact, actionnez la commande d'essuie-
vitre pour positionner les balais en position
verticale.
ou
F

A
u-delà d'une minute après la coupure du
contact, redressez les bras manuellement.
Démontage
F Soulevez le bras correspondant.
F T irez le tuyau d'arrivée d'eau pour le
déconnecter du gicleur (situé sur le balai).
F

D
éclippez le balai et retirez-le.
Remontage
F Mettez en place le nouveau balai correspondant et clippez-le.
F

R
accordez le tuyau d'arrivée d'eau au
gicleur du balai.
F

R
abattez le bras avec précaution.
7
Informations pratiques

142
Après remontage d'un balai
avant
F Mettez le contact.
F A ctionnez de nouveau la commande
d'essuie-vitre pour ranger les balais.
Le changement de bras doit être effectué
exclusivement dans le réseau CITROËN
ou dans un atelier qualifié.
Barres de toit
Pour des raisons de sécurité et pour éviter
d'endommager le toit, il est impératif
d'utiliser les barres de toit transversales
homologuées pour votre véhicule.
Respectez les consignes de montage et
les conditions d'utilisation indiquées dans
la notice livrée avec les
barres de toit.
Version sans barres
longitudinales
Pour installer les barres de toit, vous devez les
fixer exclusivement aux quatre points d'ancrage
situés sur le cadre de pavillon. Ces points sont
masqués par les portes du véhicule lorsqu'elles
sont fermées.
Les fixations des barres de toit comportent
un ergot qu'il faut introduire dans l'orifice de
chacun des points d'ancrage.
Version avec barres
longitudinales
Vous devez fixer des barres transversales aux
barres longitudinales en respectant les points
de fixation signalés par des repères gravés sur
les barres longitudinales.Recommandations
F

R
épartissez la charge uniformément,
en évitant de surcharger un des côtés.
F

D
isposez la charge la plus lourde le
plus près possible du toit.
F

A
rrimez solidement la charge et
signalisez-la si elle est encombrante.
F

C
onduisez avec souplesse, la
sensibilité au vent latéral est
augmentée (la stabilité de votre
véhicule peut être modifiée).
F

R
etirez les barres de toit aussitôt le
transport terminé.
Informations pratiques

143
Charge maximale répartie sur les barres
de toit, pour une hauteur de chargement
ne dépassant pas 40
cm : 80 kg.
Cette valeur pouvant être modifiée,
veuillez vérifier la charge maximale
mentionnée dans la notice livrée avec
les
barres de toit.
Si la hauteur dépasse 40
cm, adaptez la
vitesse du véhicule en fonction du profil
de la route, afin de ne pas endommager
les
barres de toit et les fixations sur le
véhicule.
Veuillez vous référer aux législations
nationales afin de respecter la
réglementation du transport d'objets plus
longs que le véhicule.

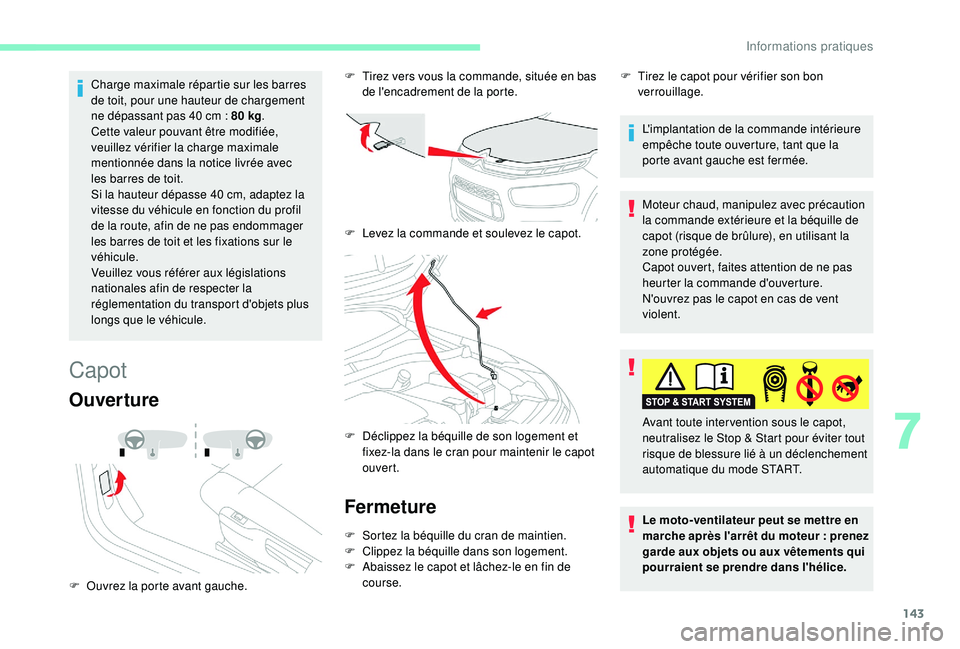

Capot
Ouverture
F Ouvrez la porte avant gauche. F
T
irez vers vous la commande, située en bas
de l'encadrement de la porte.
F
L
evez la commande et soulevez le capot.
F
D
éclippez la béquille de son logement et
fixez-la dans le cran pour maintenir le capot
ouvert.
Fermeture
F Sortez la béquille du cran de maintien.
F C lippez la béquille dans son logement.
F

A
baissez le capot et lâchez-le en fin de
course. L'implantation de la commande intérieure
empêche toute ouverture, tant que la
porte avant gauche est fermée.
F
T
irez le capot pour vérifier son bon
verrouillage.
Moteur chaud, manipulez avec précaution
la commande extérieure et la béquille de
capot (risque de brûlure), en utilisant la
zone protégée.
Capot ouvert, faites attention de ne pas
heurter la commande d'ouverture.
N'ouvrez pas le capot en cas de vent
violent.
Le moto-ventilateur peut se mettre en
marche après l'arrêt du moteur : prenez
garde aux objets ou aux vêtements qui
pourraient se prendre dans l'hélice. Avant toute inter vention sous le capot,
neutralisez le Stop & Start pour éviter tout
risque de blessure lié à un déclenchement
automatique du mode START.
7
Informations pratiques

144
En raison de la présence d'équipements
électriques dans le compartiment
moteur, il est recommandé de limiter les
expositions à l'eau (pluie, lavage, ...).

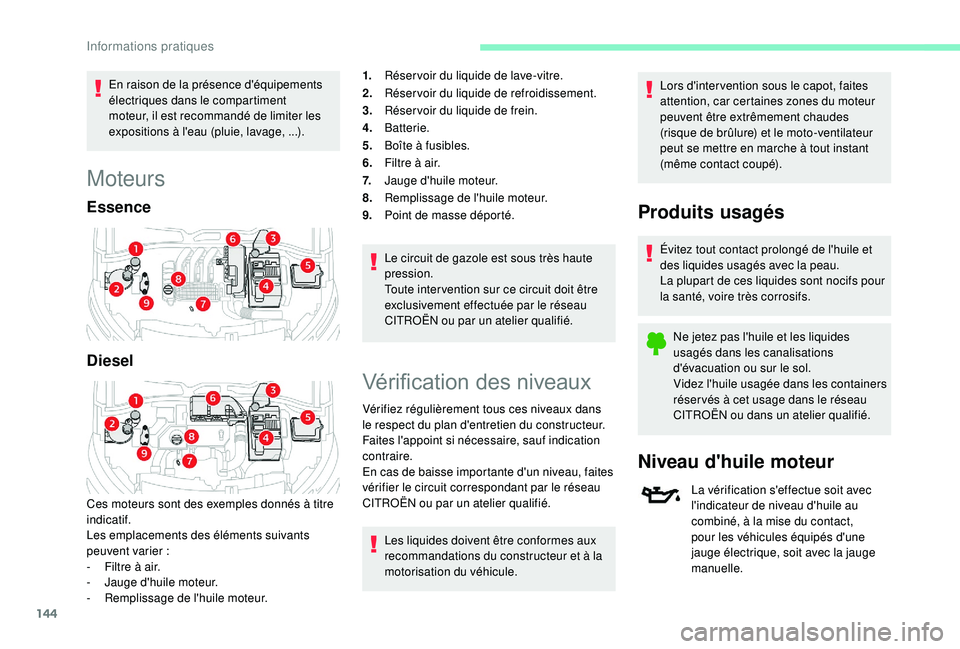

Moteurs
Essence
Diesel
Ces moteurs sont des exemples donnés à titre
indicatif.
Les emplacements des éléments suivants
peuvent varier :
-

F
iltre à air.
-

J
auge d'huile moteur.
-

R
emplissage de l'huile moteur. 1.
Réser voir du liquide de lave-vitre.
2. Réservoir du liquide de refroidissement.
3. Réser voir du liquide de frein.
4. Batterie.
5. Boîte à fusibles.
6. Filtre à air.
7. Jauge d'huile moteur.
8. Remplissage de l'huile moteur.
9. Point de masse déporté.
Le circuit de gazole est sous très haute
pression.
Toute inter vention sur ce circuit doit être
exclusivement effectuée par le réseau
CITROËN ou par un atelier qualifié.
Vérification des niveaux
Vérifiez régulièrement tous ces niveaux dans
le respect du plan d'entretien du constructeur.
Faites l'appoint si nécessaire, sauf indication
contraire.
En cas de baisse importante d'un niveau, faites
vérifier le circuit correspondant par le réseau
CITROËN ou par un atelier qualifié.
Les liquides doivent être conformes aux
recommandations du constructeur et à la
motorisation du véhicule. Lors d'inter vention sous le capot, faites
attention, car certaines zones du moteur
peuvent être extrêmement chaudes
(risque de brûlure) et le moto-ventilateur
peut se mettre en marche à tout instant
(même contact coupé).
Produits usagés
Évitez tout contact prolongé de l'huile et
des liquides usagés avec la peau.
La plupart de ces liquides sont nocifs pour
la santé, voire très corrosifs.
Ne jetez pas l'huile et les liquides
usagés dans les canalisations
d'évacuation ou sur le sol.
Videz l'huile usagée dans les containers
réser vés à cet usage dans le réseau
CITROËN ou dans un atelier qualifié.
Niveau d'huile moteur
La vérification s'effectue soit avec
l'indicateur de niveau d'huile au
combiné, à la mise du contact,
pour les véhicules équipés d'une
jauge électrique, soit avec la jauge
manuelle.
Informations pratiques

145
Pour assurer la fiabilité de la mesure,
votre véhicule doit être stationné sur un
sol horizontal, moteur à l'arrêt depuis plus
de 30

minutes.
Il est normal de faire des appoints d'huile
entre deux révisions (ou vidanges). CITROËN
vous préconise un contrôle, avec appoint si
nécessaire, tous les 5
000 kms.
Vérification avec la jauge
manuelle
L'emplacement de la jauge manuelle est
illustré sur le schéma du sous-capot moteur
correspondant.
F
S
aisissez la jauge par son embout coloré et
dégagez-la complètement.
F

E
ssuyez la tige de la jauge à l'aide d'un
chiffon propre et non pelucheux.
F

R
emettez la jauge en place, jusqu'en butée,
puis retirez-la de nouveau pour effectuer
un contrôle visuel
: le niveau correct doit se
situer entre les repères A et B . A = MA XI
B = MINI
Si vous constatez que le niveau est situé au-
dessus du repère A ou au-dessous du repère
B , ne démarrez pas le moteur .
-

S
i le niveau MAXI est dépassé (risque de
détérioration du moteur), faites appel au
réseau CITROËN ou à un atelier qualifié.
-

S
i le niveau MINI n'est pas atteint, effectuez
impérativement un complément d'huile
moteur.
Caractéristiques de l'huile
Avant d'effectuer un complément d'huile
ou une vidange du moteur, vérifiez que
l'huile corresponde à votre motorisation et
soit conforme aux recommandations du
constructeur.
Complément d'huile moteur
L'emplacement de l'orifice de remplissage pour
l'huile moteur est illustré sur le schéma du
sous-capot moteur correspondant.
F

D
évissez le bouchon du réser voir pour
accéder à l'orifice de remplissage.
F

V
ersez l'huile par petites quantités, en
évitant les projections sur les éléments du
moteur (risque d'incendie).
F

A
ttendez quelques minutes avant de faire
une vérification du niveau avec la jauge
manuelle.
F

C
omplétez le niveau, si nécessaire.
F

A
près vérification du niveau, revissez
soigneusement le bouchon du réser voir et
replacez la jauge dans son logement.
Après un appoint d'huile, la vérification
faite à la mise du contact avec l'indicateur
de niveau d'huile au combiné n'est pas
valable dans les 30
minutes qui suivent
l'appoint.
Vidange du moteur
Pour préser ver la fiabilité des moteurs et les
dispositifs d'antipollution, n'utilisez jamais
d'additif dans l'huile moteur.
7
Informations pratiques

146

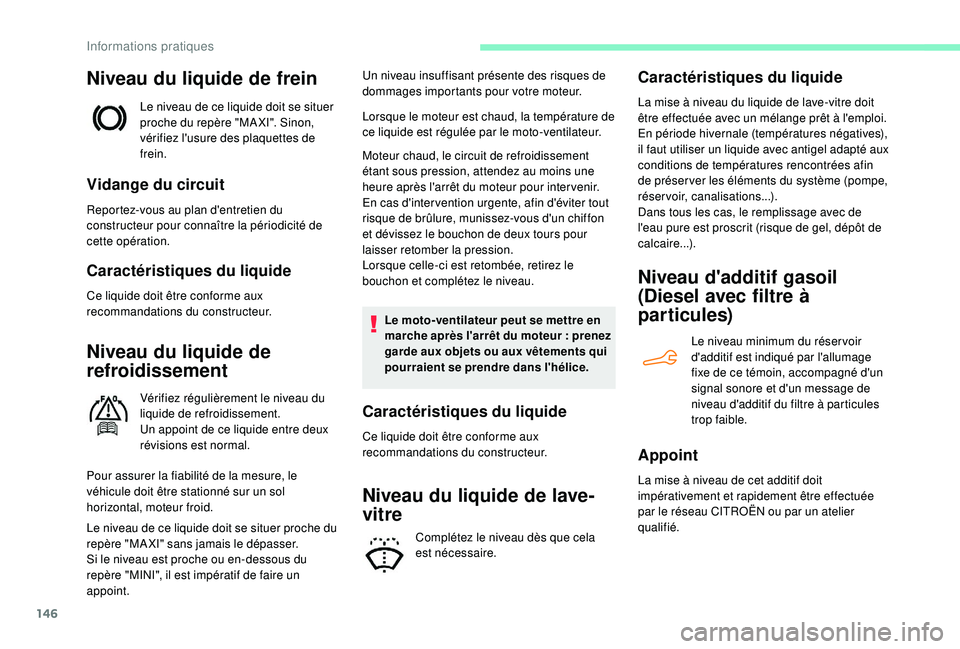

Niveau du liquide de frein
Le niveau de ce liquide doit se situer
proche du repère "MA XI". Sinon,
vérifiez l'usure des plaquettes de
frein.
Vidange du circuit
Reportez-vous au plan d'entretien du
constructeur pour connaître la périodicité de
cette opération.
Caractéristiques du liquide
Ce liquide doit être conforme aux
recommandations du constructeur.
Niveau du liquide de
refroidissement
Vérifiez régulièrement le niveau du
liquide de refroidissement.
Un appoint de ce liquide entre deux
révisions est normal.
Pour assurer la fiabilité de la mesure, le
véhicule doit être stationné sur un sol
horizontal, moteur froid. Un niveau insuffisant présente des risques de
dommages importants pour votre moteur.
Lorsque le moteur est chaud, la température de
ce liquide est régulée par le moto-ventilateur.
Moteur chaud, le circuit de refroidissement
étant sous pression, attendez au moins une
heure après l'arrêt du moteur pour inter venir.
En cas d'inter vention urgente, afin d'éviter tout
risque de brûlure, munissez-vous d'un chiffon
et dévissez le bouchon de deux tours pour
laisser retomber la pression.
Lorsque celle-ci est retombée, retirez le
bouchon et complétez le niveau.
Le moto-ventilateur peut se mettre en
marche après l'arrêt du moteur : prenez
garde aux objets ou aux vêtements qui
pourraient se prendre dans l'hélice.Caractéristiques du liquide
Ce liquide doit être conforme aux
recommandations du constructeur.
Le niveau de ce liquide doit se situer proche du
repère "MAXI" sans jamais le dépasser.
Si le niveau est proche ou en-dessous du
repère "MINI", il est impératif de faire un
appoint.
Niveau du liquide de lave-
vitre
Complétez le niveau dès que cela
est nécessaire.
Caractéristiques du liquide
La mise à niveau du liquide de lave-vitre doit
être effectuée avec un mélange prêt à l'emploi.
En période hivernale (températures négatives),
il faut utiliser un liquide avec antigel adapté aux
conditions de températures rencontrées afin
de préser ver les éléments du système (pompe,
réservoir, canalisations...).
Dans tous les cas, le remplissage avec de
l'eau pure est proscrit (risque de gel, dépôt de
calcaire...).
Niveau d'additif gasoil
(Diesel avec filtre à
par ticules)
Le niveau minimum du réser voir
d'additif est indiqué par l'allumage
fixe de ce témoin, accompagné d'un
signal sonore et d'un message de
niveau d'additif du filtre à particules
trop faible.
Appoint
La mise à niveau de cet additif doit
impérativement et rapidement être effectuée
par le réseau CITROËN ou par un atelier
qualifié.
Informations pratiques

147

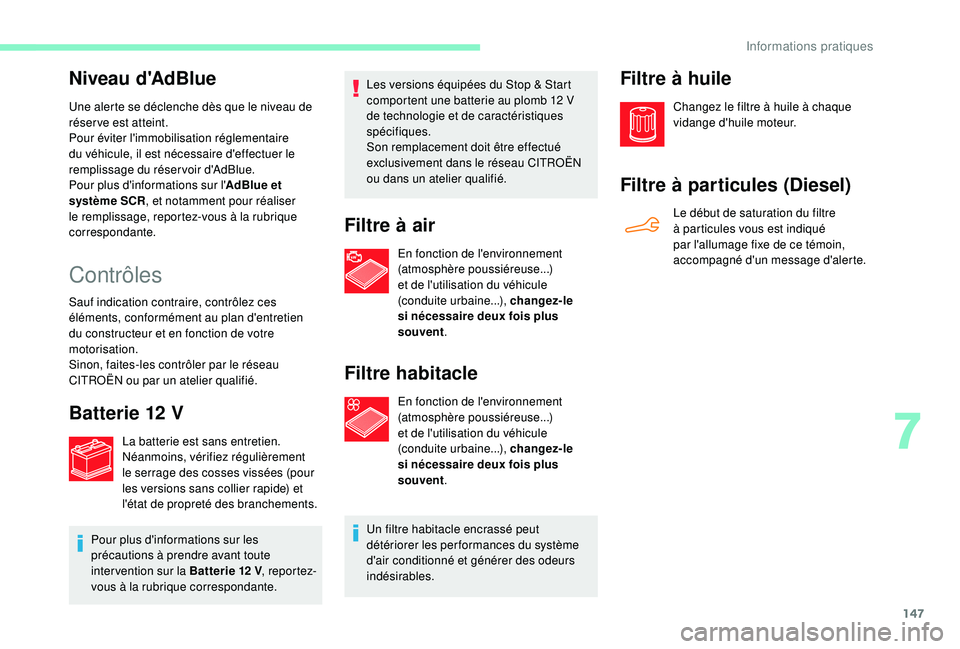

Niveau d'AdBlue
Une alerte se déclenche dès que le niveau de
réserve est atteint.
Pour éviter l'immobilisation réglementaire
du véhicule, il est nécessaire d'effectuer le
remplissage du réservoir d'AdBlue.
Pour plus d'informations sur l'AdBlue et
système SCR , et notamment pour réaliser
le remplissage, reportez-vous à la rubrique
correspondante.
Contrôles
Sauf indication contraire, contrôlez ces
éléments, conformément au plan d'entretien
du constructeur et en fonction de votre
motorisation.
Sinon, faites-les contrôler par le réseau
CITROËN ou par un atelier qualifié.
Batterie 12 V
La batterie est sans entretien.
Néanmoins, vérifiez régulièrement
le serrage des cosses vissées (pour
les versions sans collier rapide) et
l'état de propreté des branchements.
Pour plus d'informations sur les
précautions à prendre avant toute
inter vention sur la Batterie 12 V , repor tez-
vous à la rubrique correspondante. Les versions équipées du Stop & Start
comportent une batterie au plomb 12 V
de technologie et de caractéristiques
spécifiques.
Son remplacement doit être effectué
exclusivement dans le réseau CITROËN
ou dans un atelier qualifié.
Filtre à air
En fonction de l'environnement
(atmosphère poussiéreuse...)
et de l'utilisation du véhicule
(conduite urbaine...), changez-le
si nécessaire deux fois plus
souvent
.
Filtre habitacle
En fonction de l'environnement
(atmosphère poussiéreuse...)
et de l'utilisation du véhicule
(conduite urbaine...), changez-le
si nécessaire deux fois plus
souvent.
Un filtre habitacle encrassé peut
détériorer les per formances du système
d'air conditionné et générer des odeurs
indésirables.
Filtre à huile
Changez le filtre à huile à chaque
vidange d'huile moteur.
Filtre à particules (Diesel)
Le début de saturation du filtre
à particules vous est indiqué
par l'allumage fixe de ce témoin,
accompagné d'un message d'alerte.
7
Informations pratiques

148

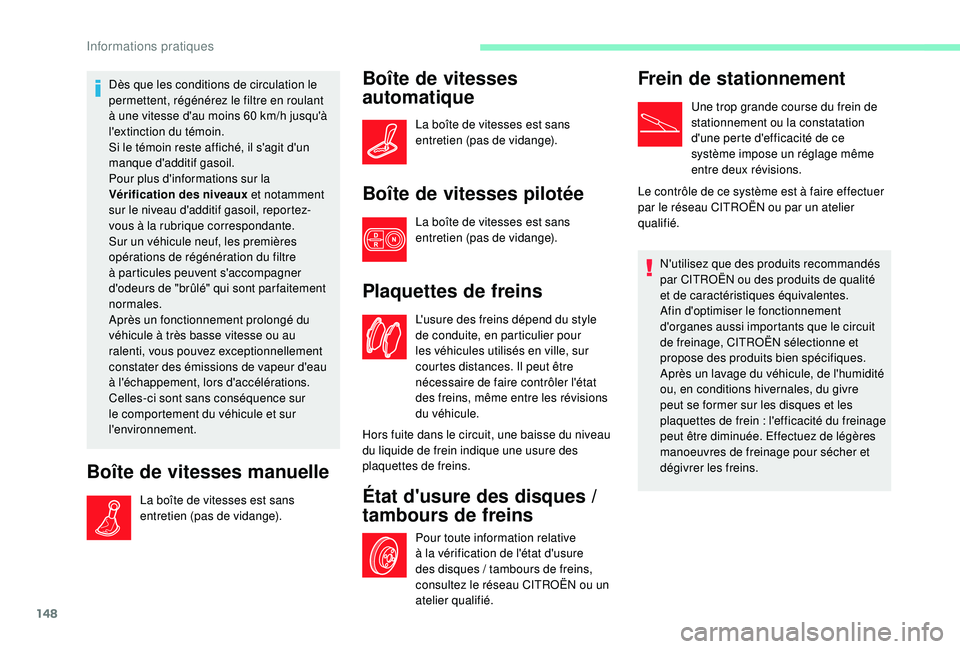

Dès que les conditions de circulation le
permettent, régénérez le filtre en roulant
à une vitesse d'au moins 60 km/h jusqu'à
l'extinction du témoin.
Si le témoin reste affiché, il s'agit d'un
manque d'additif gasoil.
Pour plus d'informations sur la
Vérification des niveaux et notamment
sur le niveau d'additif gasoil, reportez-
vous à la rubrique correspondante.
Sur un véhicule neuf, les premières
opérations de régénération du filtre
à particules peuvent s'accompagner
d'odeurs de "brûlé" qui sont par faitement
normales.
Après un fonctionnement prolongé du
véhicule à très basse vitesse ou au
ralenti, vous pouvez exceptionnellement
constater des émissions de vapeur d'eau
à l'échappement, lors d'accélérations.
Celles-ci sont sans conséquence sur
le comportement du véhicule et sur
l'environnement.
Boîte de vitesses manuelle
La boîte de vitesses est sans
entretien (pas de vidange).
Boîte de vitesses
automatique
La boîte de vitesses est sans
entretien (pas de vidange).
Boîte de vitesses pilotée
La boîte de vitesses est sans
entretien (pas de vidange).
Plaquettes de freins
L'usure des freins dépend du style
de conduite, en particulier pour
les véhicules utilisés en ville, sur
courtes distances. Il peut être
nécessaire de faire contrôler l'état
des freins, même entre les révisions
du véhicule.
Hors fuite dans le circuit, une baisse du niveau
du liquide de frein indique une usure des
plaquettes de freins.
État d'usure des disques /
t ambours de freins
Pour toute information relative
à la vérification de l'état d'usure
des disques
/ tambours de freins,
consultez le réseau CITROËN ou un
atelier qualifié.
Frein de stationnement
Une trop grande course du frein de
stationnement ou la constatation
d'une perte d'efficacité de ce
système impose un réglage même
entre deux révisions.
Le contrôle de ce système est à faire effectuer
par le réseau CITROËN ou par un atelier
qualifié.
N'utilisez que des produits recommandés
par CITROËN ou des produits de qualité
et de caractéristiques équivalentes.
Afin d'optimiser le fonctionnement
d'organes aussi importants que le circuit
de freinage, CITROËN sélectionne et
propose des produits bien spécifiques.
Après un lavage du véhicule, de l'humidité
ou, en conditions hivernales, du givre
peut se former sur les disques et les
plaquettes de frein
: l'efficacité du freinage
peut être diminuée. Effectuez de légères
manoeuvres de freinage pour sécher et
dégivrer les freins.
Informations pratiques
