129

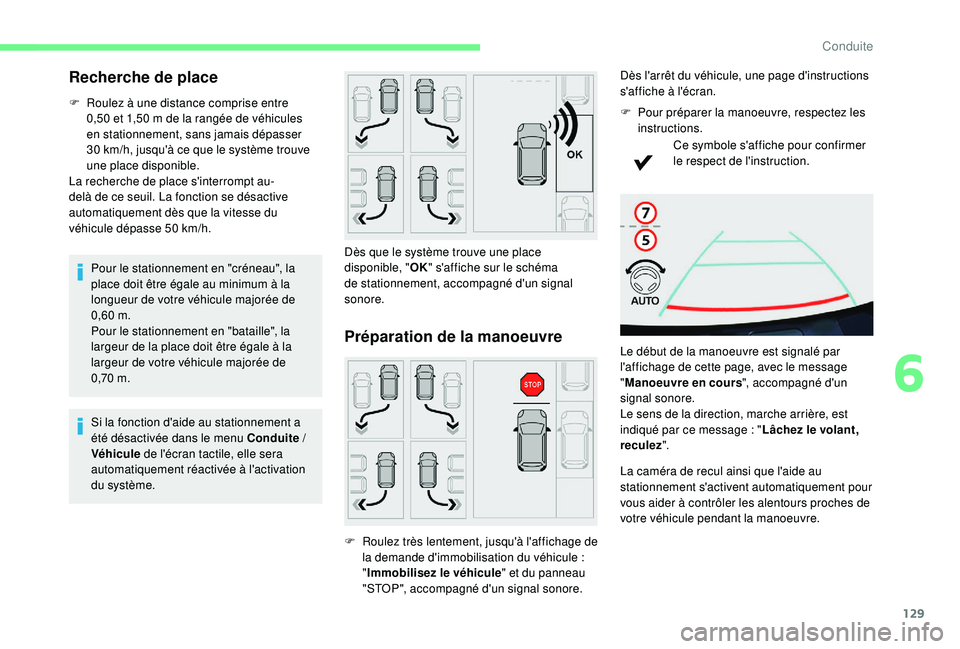

Recherche de place
F Roulez à une distance comprise entre 0,50 et 1,50 m de la rangée de véhicules
en stationnement, sans jamais dépasser
30
km/h, jusqu'à ce que le système trouve
une place disponible.
La recherche de place s'interrompt au-
delà de ce seuil. La fonction se désactive
automatiquement dès que la vitesse du
véhicule dépasse 50 km/h.
Pour le stationnement en "créneau", la
place doit être égale au minimum à la
longueur de votre véhicule majorée de
0,60 m.
Pour le stationnement en "bataille", la
largeur de la place doit être égale à la
largeur de votre véhicule majorée de
0,70


m.
Si la fonction d'aide au stationnement a
été désactivée dans le menu Conduite


/
Véhicule de l'écran tactile, elle sera
automatiquement réactivée à l'activation
du système. Dès que le système trouve une place
disponible, "
OK" s'affiche sur le schéma
de stationnement, accompagné d'un signal
sonore.
Préparation de la manoeuvre
F Roulez très lentement, jusqu'à l'affichage de la demande d'immobilisation du véhicule :
" Immobilisez le véhicule " et du panneau
"STOP", accompagné d'un signal sonore. Dès l'arrêt du véhicule, une page d'instructions
s'affiche à l'écran.
F

P
our préparer la manoeuvre, respectez les
instructions.
Ce symbole s'affiche pour confirmer
le respect de l'instruction.
Le début de la manoeuvre est signalé par
l'affichage de cette page, avec le message
" Manoeuvre en cours ", accompagné d'un
signal sonore.
Le sens de la direction, marche arrière, est
indiqué par ce message : "
Lâchez le volant,
reculez ".
La caméra de recul ainsi que l'aide au
stationnement s'activent automatiquement pour
vous aider à contrôler les alentours proches de
votre véhicule pendant la manoeuvre.
6
Conduite

130
7
5

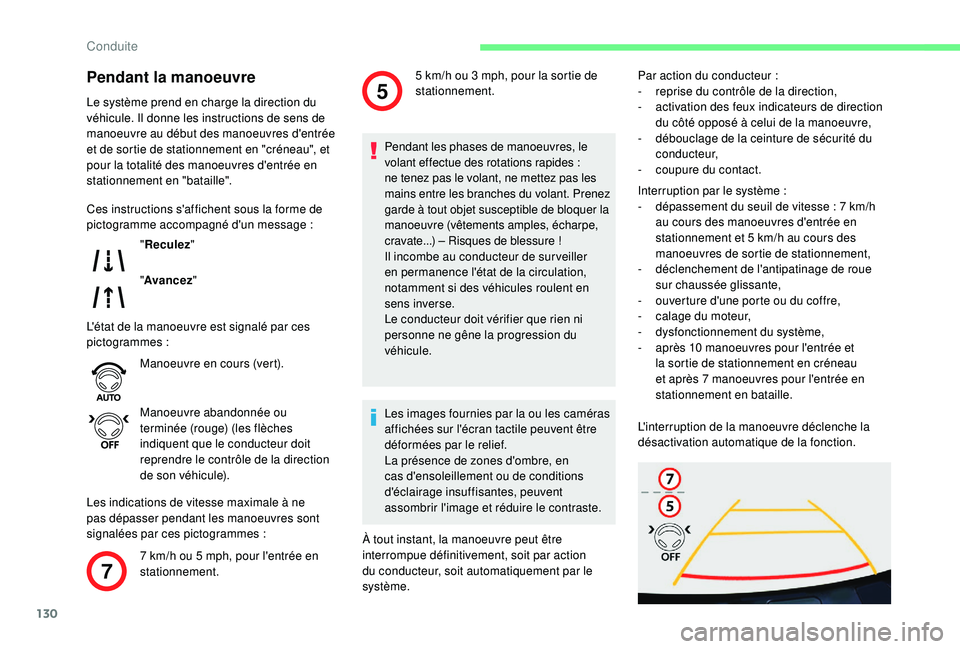

Pendant la manoeuvre
Le système prend en charge la direction du
véhicule. Il donne les instructions de sens de
manoeuvre au début des manoeuvres d'entrée
et de sortie de stationnement en "créneau", et
pour la totalité des manoeuvres d'entrée en
stationnement en "bataille"."Reculez "
" Avancez "
Ces instructions s'affichent sous la forme de
pictogramme accompagné d'un message


:
L'état de la manoeuvre est signalé par ces
pictogrammes


:
7 km/h ou 5 mph, pour l'entrée en
stationnement. Manoeuvre en cours (vert).
Manoeuvre abandonnée ou
terminée (rouge) (les flèches
indiquent que le conducteur doit
reprendre le contrôle de la direction
de son véhicule).
Les indications de vitesse maximale à ne
pas dépasser pendant les manoeuvres sont
signalées par ces pictogrammes


:Pendant les phases de manoeuvres, le
volant effectue des rotations rapides


:
ne tenez pas le volant, ne mettez pas les
mains entre les branches du volant. Prenez
garde à tout objet susceptible de bloquer la
manoeuvre (vêtements amples, écharpe,
cravate...) – Risques de blessure !
Il incombe au conducteur de sur veiller
en permanence l'état de la circulation,
notamment si des véhicules roulent en
sens inverse.
Le conducteur doit vérifier que rien ni
personne ne gêne la progression du
véhicule.
Les images fournies par la ou les caméras
affichées sur l'écran tactile peuvent être
déformées par le relief.
La présence de zones d'ombre, en
cas d'ensoleillement ou de conditions
d'éclairage insuffisantes, peuvent
assombrir l'image et réduire le contraste.
À tout instant, la manoeuvre peut être
interrompue définitivement, soit par action
du conducteur, soit automatiquement par le
système. Par action du conducteur
:
- r eprise du contrôle de la direction,
- a ctivation des feux indicateurs de direction
du côté opposé à celui de la manoeuvre,
-

d
ébouclage de la ceinture de sécurité du
c o n d u c t e u r,
-

c
oupure du contact.
Interruption par le système
:
-

d
épassement du seuil de vitesse : 7 km/h
au cours des manoeuvres d'entrée en
stationnement et 5 km/h au cours des
manoeuvres de sortie de stationnement,
-
d

éclenchement de l'antipatinage de roue
sur chaussée glissante,
-

o
uverture d'une porte ou du coffre,
-

c
alage du moteur,
-

d
ysfonctionnement du système,
-

a
près 10 manoeuvres pour l'entrée et
la sortie de stationnement en créneau
et après 7 manoeuvres pour l'entrée en
stationnement en bataille.
5 km/h ou 3 mph, pour la sortie de
stationnement.
L'interruption de la manoeuvre déclenche la
désactivation automatique de la fonction.
Conduite

131

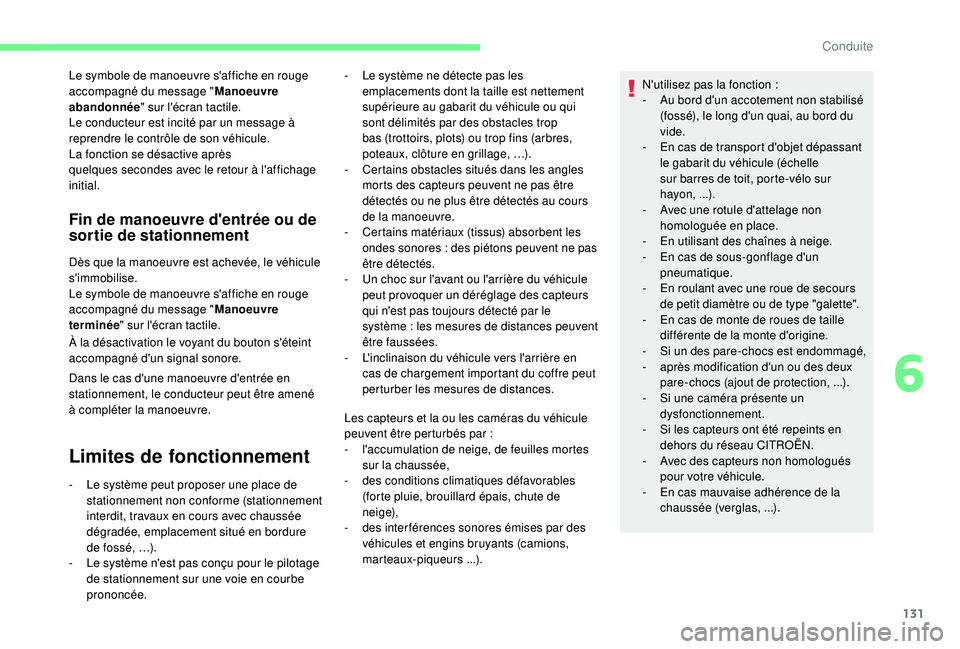

Le symbole de manoeuvre s'affiche en rouge
accompagné du message "Manoeuvre
abandonnée " sur l'écran tactile.
Le conducteur est incité par un message à
reprendre le contrôle de son véhicule.
La fonction se désactive après
quelques
secondes avec le retour à l'affichage
initial.
Fin de manoeuvre d'entrée ou de
sortie de stationnement
Dès que la manoeuvre est achevée, le véhicule
s'immobilise.
Le symbole de manoeuvre s'affiche en rouge
accompagné du message " Manoeuvre
terminée " sur l'écran tactile.
À la désactivation le voyant du bouton s'éteint
accompagné d'un signal sonore.
Dans le cas d'une manoeuvre d'entrée en
stationnement, le conducteur peut être amené
à compléter la manoeuvre.
Limites de fonctionnement
- Le système peut proposer une place de stationnement non conforme (stationnement
interdit, travaux en cours avec chaussée
dégradée, emplacement situé en bordure
de fossé, …).
-

L
e système n'est pas conçu pour le pilotage
de stationnement sur une voie en courbe
prononcée. Les capteurs et la ou les caméras du véhicule
peuvent être perturbés par
:
-
l
'accumulation de neige, de feuilles mortes
sur la chaussée,
- d es conditions climatiques défavorables
(forte pluie, brouillard épais, chute de
n e i g e),
-

d
es inter férences sonores émises par des
véhicules et engins bruyants (camions,
marteaux-piqueurs


...).N'utilisez pas la fonction
:
-
A
u bord d'un accotement non stabilisé
(fossé), le long d'un quai, au bord du
vide.
-
E
n cas de transport d'objet dépassant
le gabarit du véhicule (échelle
sur barres de toit, porte-vélo sur
hayon,

...).
-
A
vec une rotule d'attelage non
homologuée en place.
-
E
n utilisant des chaînes à neige.
-
E
n cas de sous-gonflage d'un
pneumatique.
-
E
n roulant avec une roue de secours
de petit diamètre ou de type "galette".
-
E
n cas de monte de roues de taille
différente de la monte d'origine.
-
S
i un des pare-chocs est endommagé,
-
a
près modification d'un ou des deux
pare-chocs (ajout de protection, ...).
-
S
i une caméra présente un
dysfonctionnement.
-
S
i les capteurs ont été repeints en
dehors du réseau CITROËN.
-
A
vec des capteurs non homologués
pour votre véhicule.
- E n cas mauvaise adhérence de la
chaussée (verglas,


...).
-

L
e système ne détecte pas les
emplacements dont la taille est nettement
supérieure au gabarit du véhicule ou qui
sont délimités par des obstacles trop
bas (trottoirs, plots) ou trop fins (arbres,
poteaux, clôture en grillage, …).
-
C
ertains obstacles situés dans les angles
morts des capteurs peuvent ne pas être
détectés ou ne plus être détectés au cours
de la manoeuvre.
-
C
ertains matériaux (tissus) absorbent les
ondes sonores : des piétons peuvent ne pas
être détectés.
-
U
n choc sur l'avant ou l'arrière du véhicule
peut provoquer un déréglage des capteurs
qui n'est pas toujours détecté par le
système
:
les mesures de distances peuvent
être faussées.
-
L
'inclinaison du véhicule vers l'arrière en
cas de chargement important du coffre peut
perturber les mesures de distances.
6
Conduite

132

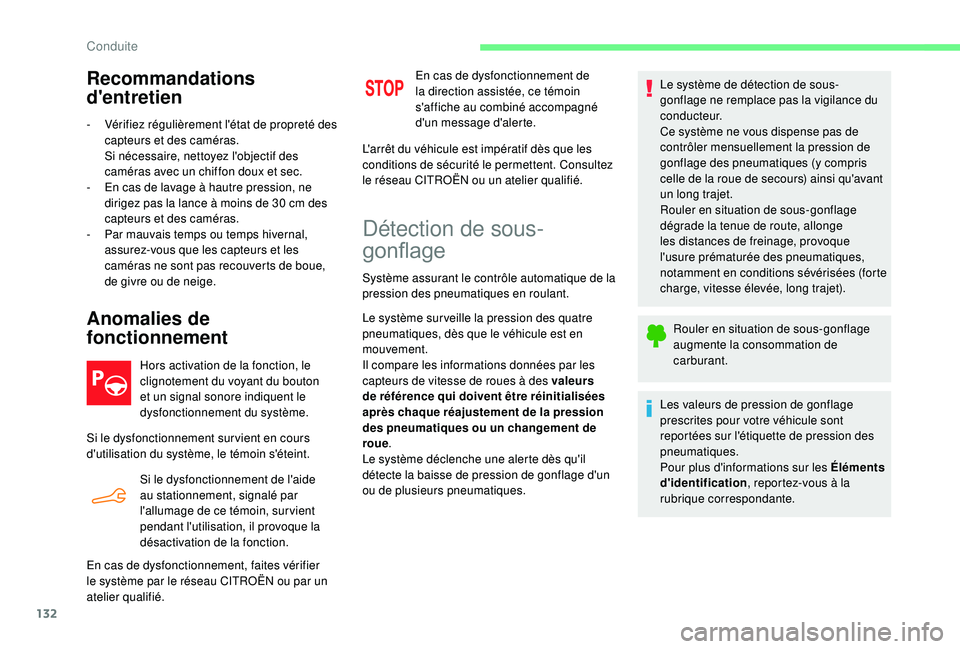

Recommandations
d'entretien
- Vérifiez régulièrement l'état de propreté des capteurs et des caméras.
Si nécessaire, nettoyez l'objectif des
caméras avec un chiffon doux et sec.
-

E
n cas de lavage à hautre pression, ne
dirigez pas la lance à moins de 30
cm des
capteurs et des caméras.
-

P
ar mauvais temps ou temps hivernal,
assurez-vous que les capteurs et les
caméras ne sont pas recouverts de boue,
de givre ou de neige.
Anomalies de
fonctionnement
Hors activation de la fonction, le
clignotement du voyant du bouton
et un signal sonore indiquent le
dysfonctionnement du système.
Si le dysfonctionnement sur vient en cours
d'utilisation du système, le témoin s'éteint.
Si le dysfonctionnement de l'aide
au stationnement, signalé par
l'allumage de ce témoin, sur vient
pendant l'utilisation, il provoque la
désactivation de la fonction.
En cas de dysfonctionnement, faites vérifier
le système par le réseau CITROËN ou par un
atelier qualifié. En cas de dysfonctionnement de
la direction assistée, ce témoin
s'affiche au combiné accompagné
d'un message d'alerte.
L'arrêt du véhicule est impératif dès que les
conditions de sécurité le permettent. Consultez
le réseau CITROËN ou un atelier qualifié.
Détection de sous-
gonflage
Système assurant le contrôle automatique de la
pression des pneumatiques en roulant.
Le système sur veille la pression des quatre
pneumatiques, dès que le véhicule est en
mouvement.
Il compare les informations données par les
capteurs de vitesse de roues à des valeurs
de référence qui doivent être réinitialisées
après chaque réajustement de la pression
des pneumatiques ou un changement de
roue .
Le système déclenche une alerte dès qu'il
détecte la baisse de pression de gonflage d'un
ou de plusieurs pneumatiques. Le système de détection de sous-
gonflage ne remplace pas la vigilance du
c o n d u c t e u r.
Ce système ne vous dispense pas de
contrôler mensuellement la pression de
gonflage des pneumatiques (y compris
celle de la roue de secours) ainsi qu'avant
un long trajet.
Rouler en situation de sous-gonflage
dégrade la tenue de route, allonge
les distances de freinage, provoque
l'usure prématurée des pneumatiques,
notamment en conditions sévérisées (forte
charge, vitesse élevée, long trajet).
Rouler en situation de sous-gonflage
augmente la consommation de
carburant.
Les valeurs de pression de gonflage
prescrites pour votre véhicule sont
reportées sur l'étiquette de pression des
pneumatiques.
Pour plus d'informations sur les Éléments
d'identification , reportez-vous à la
rubrique correspondante.
Conduite

133

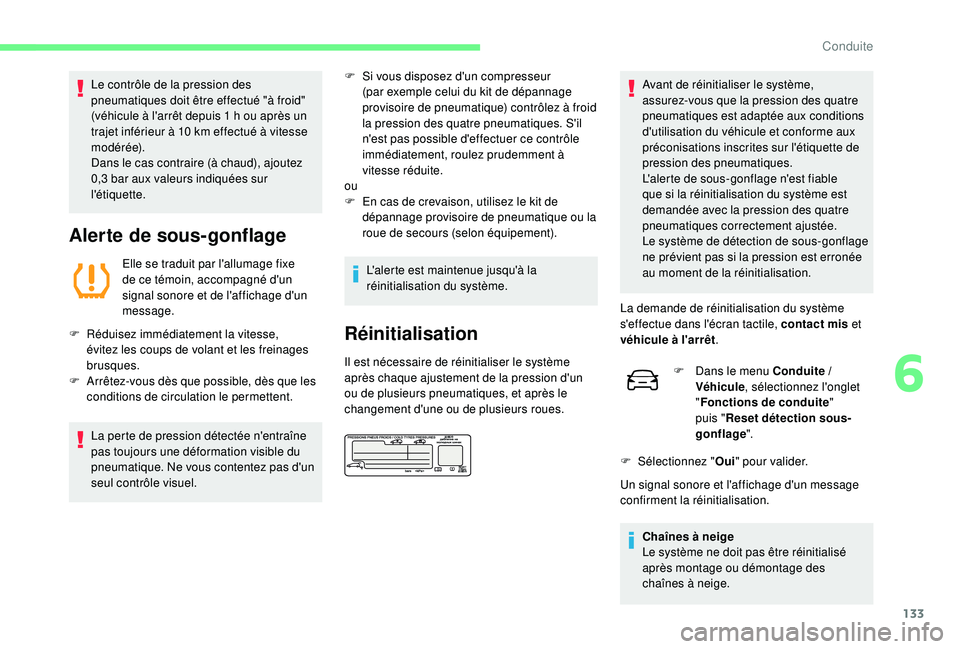

Le contrôle de la pression des
pneumatiques doit être effectué "à froid"
(véhicule à l'arrêt depuis 1 h ou après un
trajet inférieur à 10 km effectué à vitesse
modérée).
Dans le cas contraire (à chaud), ajoutez
0,3 bar aux valeurs indiquées sur
l'étiquette.
Alerte de sous-gonflage
Elle se traduit par l'allumage fixe
de ce témoin, accompagné d'un
signal sonore et de l'affichage d'un
message.
F

R

éduisez immédiatement la vitesse,
évitez les coups de volant et les freinages
brusques.
F

A

rrêtez-vous dès que possible, dès que les
conditions de circulation le permettent.
La perte de pression détectée n'entraîne
pas toujours une déformation visible du
pneumatique. Ne vous contentez pas d'un
seul contrôle visuel. F

S
i vous disposez d'un compresseur
(par exemple celui du kit de dépannage
provisoire de pneumatique) contrôlez à froid
la pression des quatre pneumatiques. S'il
n'est pas possible d'effectuer ce contrôle
immédiatement, roulez prudemment à
vitesse réduite.
ou
F
E
n cas de crevaison, utilisez le kit de
dépannage provisoire de pneumatique ou la
roue de secours (selon équipement).
L'alerte est maintenue jusqu'à la
réinitialisation du système.
Réinitialisation
Il est nécessaire de réinitialiser le système
après chaque ajustement de la pression d'un
ou de plusieurs pneumatiques, et après le
changement d'une ou de plusieurs roues. Avant de réinitialiser le système,
assurez-vous que la pression des quatre
pneumatiques est adaptée aux conditions
d'utilisation du véhicule et conforme aux
préconisations inscrites sur l'étiquette de
pression des pneumatiques.
L'alerte de sous-gonflage n'est fiable
que si la réinitialisation du système est
demandée avec la pression des quatre
pneumatiques correctement ajustée.
Le système de détection de sous-gonflage
ne prévient pas si la pression est erronée
au moment de la réinitialisation.
La demande de réinitialisation du système
s'effectue dans l'écran tactile, contact mis et
véhicule à l'arrêt .
F D ans le menu Conduite /
Véhicule , sélectionnez l'onglet
" Fonctions de conduite "
puis " Reset détection sous-
gonflage ".
F

Sél
ectionnez "Oui" pour valider.
Un signal sonore et l'affichage d'un message
confirment la réinitialisation.
Chaînes à neige
Le système ne doit pas être réinitialisé
après montage ou démontage des
chaînes à neige.
6
Conduite

134

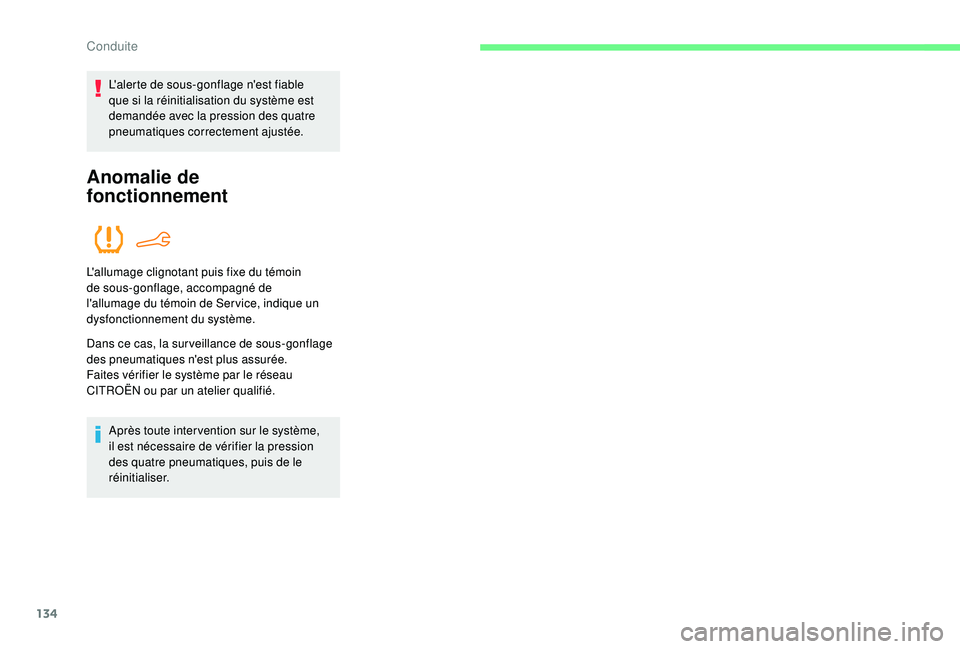

L'alerte de sous-gonflage n'est fiable
que si la réinitialisation du système est
demandée avec la pression des quatre
pneumatiques correctement ajustée.
Anomalie de
fonctionnement
L'allumage clignotant puis fixe du témoin
de sous-gonflage, accompagné de
l'allumage du témoin de Ser vice, indique un
dysfonctionnement du système.
Dans ce cas, la surveillance de sous-gonflage
des pneumatiques n'est plus assurée.
Faites vérifier le système par le réseau
CITROËN ou par un atelier qualifié.Après toute inter vention sur le système,
il est nécessaire de vérifier la pression
des quatre pneumatiques, puis de le
réinitialiser.
Conduite

FAITES LE PLEIN
DE CONFIANCE
AVEC LES LUBRIFIANTS
TOTAL QUARTZ
Depuis plus de 45 ans, TOTAL et
CITROËN partagent des valeurs
communes
:
l'excellence, la créativité
et l'innovation technologique.
C'est dans ce même esprit que TOTAL
développe une gamme de lubrifiants
TOTAL QUARTZ adaptés aux moteurs
CITROËN, pour les rendre toujours
plus économes en carburant et plus
respectueux de l'environnement.
TOTAL et CITROËN testent la fiabilité
et la performance de leurs produits
lors de courses automobiles en
conditions extrêmes.
Choisir les lubrifiants TOTAL
QUARTZ pour l'entretien de votre
véhicule, c'est l'assurance d'une
longévité optimale de votre moteur
et de ses performances.

136

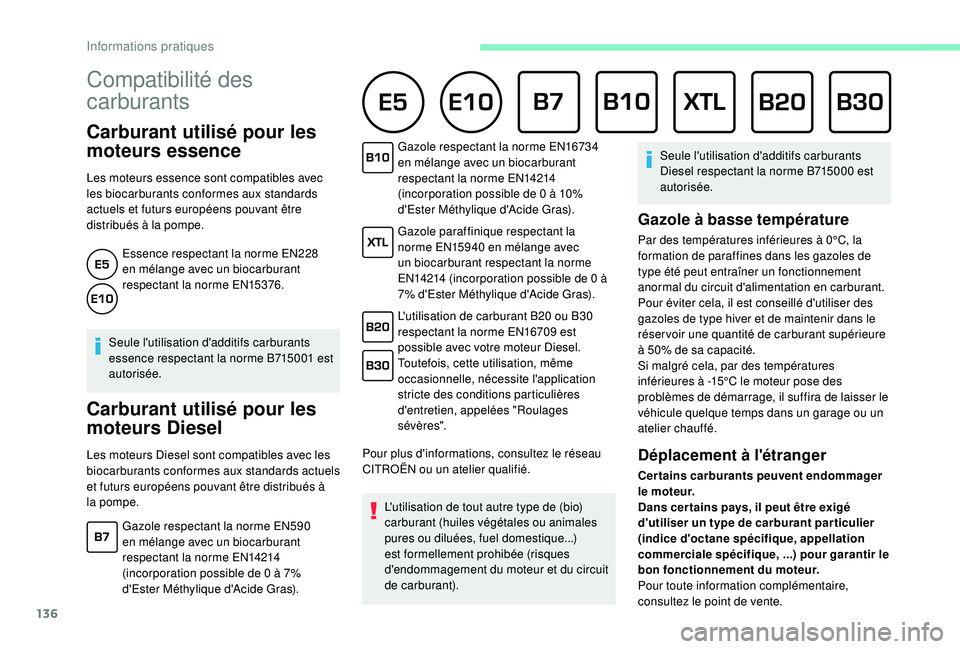

Compatibilité des
carburants
Carburant utilisé pour les
moteurs essence
Les moteurs essence sont compatibles avec
les biocarburants conformes aux standards
actuels et futurs européens pouvant être
distribués à la pompe.Essence respectant la norme EN228
en mélange avec un biocarburant
respectant la norme EN15376.
Seule l'utilisation d'additifs carburants
essence respectant la norme B715001 est
autorisée.
Carburant utilisé pour les
moteurs Diesel
Les moteurs Diesel sont compatibles avec les
biocarburants conformes aux standards actuels
et futurs européens pouvant être distribués à
la pompe. Gazole respectant la norme EN16734
en mélange avec un biocarburant
respectant la norme EN14214
(incorporation possible de 0 à 10%
d'Ester Méthylique d'Acide Gras).
Gazole paraffinique respectant la
norme EN15940 en mélange avec
un biocarburant respectant la norme
EN14214 (incorporation possible de 0 à
7% d'Ester Méthylique d'Acide Gras).
L'utilisation de carburant B20 ou B30
respectant la norme EN16709 est
possible avec votre moteur Diesel.
Toutefois, cette utilisation, même
occasionnelle, nécessite l'application
stricte des conditions particulières
d'entretien, appelées "Roulages
sévères".
Pour plus d'informations, consultez le réseau
CITROËN ou un atelier qualifié.
Gazole respectant la norme EN590
en mélange avec un biocarburant
respectant la norme EN14214
(incorporation possible de 0 à 7%
d'Ester Méthylique d'Acide Gras). L'utilisation de tout autre type de (bio)
carburant (huiles végétales ou animales
pures ou diluées, fuel domestique...)
est formellement prohibée (risques
d'endommagement du moteur et du circuit
de carburant). Seule l'utilisation d'additifs carburants
Diesel respectant la norme B715000 est
autorisée.
Gazole à basse température
Par des températures inférieures à 0°C, la
formation de paraffines dans les gazoles de
type été peut entraîner un fonctionnement
anormal du circuit d'alimentation en carburant.
Pour éviter cela, il est conseillé d'utiliser des
gazoles de type hiver et de maintenir dans le
réservoir une quantité de carburant supérieure
à 50% de sa capacité.
Si malgré cela, par des températures
inférieures à -15°C le moteur pose des
problèmes de démarrage, il suffira de laisser le
véhicule quelque temps dans un garage ou un
atelier chauffé.
Déplacement à l'étranger
Certains carburants peuvent endommager
le moteur.
Dans cer tains pays, il peut être exigé
d'utiliser un type de carburant par ticulier
(indice d'octane spécifique, appellation
commerciale spécifique,


...) pour garantir le
bon fonctionnement du moteur.
Pour toute information complémentaire,
consultez le point de vente.
Informations pratiques

137
Réservoir de carburant
Capacité du réservoir :
- E ssence : environ 50 litres.
-

D
iesel : environ 45 ou 50 litres (selon
ve r s i o n).
En cas d'introduction de carburant
non-conforme à la motorisation de
votre véhicule, la vidange du réser voir
est indispensable avant la mise en
route du moteur.
Niveau mini de carburant
Lorsque le niveau mini du réser voir
est atteint, ce témoin s'allume au
combiné, accompagné d'un signal
sonore, d'un message, et le dernier
pavé de la jauge à carburant
clignote en rouge.
Au premier allumage, il reste environ 5 litres
de carburant dans le réservoir.
Tant qu'un complément de carburant suffisant
n'est pas effectué, ce témoin réapparaît à
chaque mise du contact, accompagné d'un
signal sonore et d'un message. Ce signal
sonore et ce message sont répétés, à une
cadence qui croît au fur et à mesure que le
niveau baisse et se rapproche de " 0".
Faites impérativement un complément de
carburant pour éviter la panne. Pour plus d'informations sur la Panne de
carburant (Diesel)
, reportez-vous à la
rubrique correspondante.
Remplissage
Une étiquette, collée à l'intérieur de la trappe,
vous rappelle le type de carburant à utiliser en
fonction de votre motorisation.
Les compléments en carburant doivent être
supérieurs à 5
litres pour être pris en compte
par la jauge à carburant.
L'ouverture du bouchon peut déclencher un
bruit d'aspiration d'air. Cette dépression, tout à
fait normale, est provoquée par l'étanchéité du
circuit de carburant.
Pour réaliser le remplissage en toute sécurité


:
F

A
rrêtez impérativement le moteur. F

V
éhicule deverrouillé, appuyez sur la partie
arrière-centrale de la trappe pour l'ouvrir.
F
R
epérez la pompe correspondant au
carburant conforme à la motorisation de
votre véhicule.
F
I
ntroduisez la clé dans le bouchon puis
tournez-la vers la gauche, ou tournez
manuellement le bouchon vers la gauche
(selon version).
Une fois le remplissage terminé


:
F

R
emettez le bouchon en place.
F

T
ournez la clé vers la droite puis retirez-la
du bouchon, ou tournez manuellement le
bouchon vers la droite (selon version).
F

P
oussez la trappe à carburant pour la
refermer.
F

R
etirez le bouchon et posez le sur son
support (sur la trappe).
F

I
ntroduisez le pistolet jusqu'en butée, avant
de le déclencher pour remplir le réser voir
(risque d'éclaboussures).
F

E
ffectuez le plein du réser voir, mais
n'insistez pas au- delà de la 3
ème coupure
du pistolet
; ceci pourrait engendrer des
dysfonctionnements.
7
Informations pratiques

138

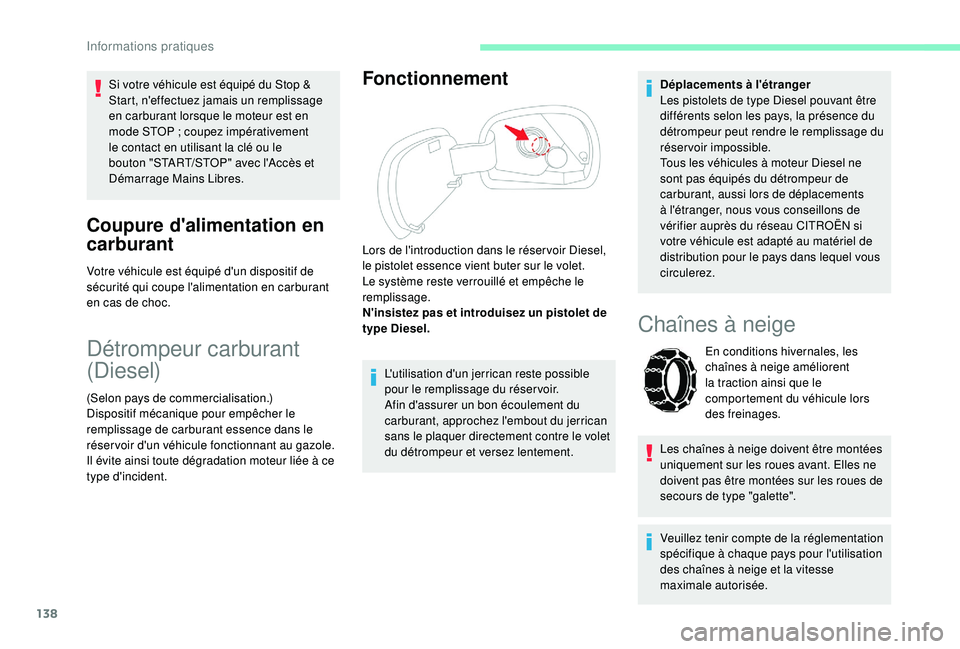

Si votre véhicule est équipé du Stop &
Start, n'effectuez jamais un remplissage
en carburant lorsque le moteur est en
mode STOP ; coupez impérativement
le contact en utilisant la clé ou le
bouton "START/STOP" avec l'Accès et
Démarrage Mains Libres.
Coupure d'alimentation en
carburant
Votre véhicule est équipé d'un dispositif de
sécurité qui coupe l'alimentation en carburant
en cas de choc.
Détrompeur carburant
(Diesel)
(Selon pays de commercialisation.)
Dispositif mécanique pour empêcher le
remplissage de carburant essence dans le
réser voir d'un véhicule fonctionnant au gazole.
Il évite ainsi toute dégradation moteur liée à ce
type d'incident.
Fonctionnement
L'utilisation d'un jerrican reste possible
pour le remplissage du réser voir.
Afin d'assurer un bon écoulement du
carburant, approchez l'embout du jerrican
sans le plaquer directement contre le volet
du détrompeur et versez lentement. Déplacements à l'étranger
Les pistolets de type Diesel pouvant être
différents selon les pays, la présence du
détrompeur peut rendre le remplissage du
réservoir impossible.
Tous les véhicules à moteur Diesel ne
sont pas équipés du détrompeur de
carburant, aussi lors de déplacements
à l'étranger, nous vous conseillons de
vérifier auprès du réseau CITROËN si
votre véhicule est adapté au matériel de
distribution pour le pays dans lequel vous
circulerez.
Lors de l'introduction dans le réser voir Diesel,
le pistolet essence vient buter sur le volet.
Le système reste verrouillé et empêche le
remplissage.
N'insistez pas et introduisez un pistolet de
type Diesel.
Chaînes à neige
En conditions hivernales, les
chaînes à neige améliorent
la traction ainsi que le
comportement du véhicule lors
des freinages.
Les chaînes à neige doivent être montées
uniquement sur les roues avant. Elles ne
doivent pas être montées sur les roues de
secours de type "galette".
Veuillez tenir compte de la réglementation
spécifique à chaque pays pour l'utilisation
des chaînes à neige et la vitesse
maximale autorisée.
Informations pratiques
