CITROEN C4CACTUS 2019 Notices Demploi (in French)

149

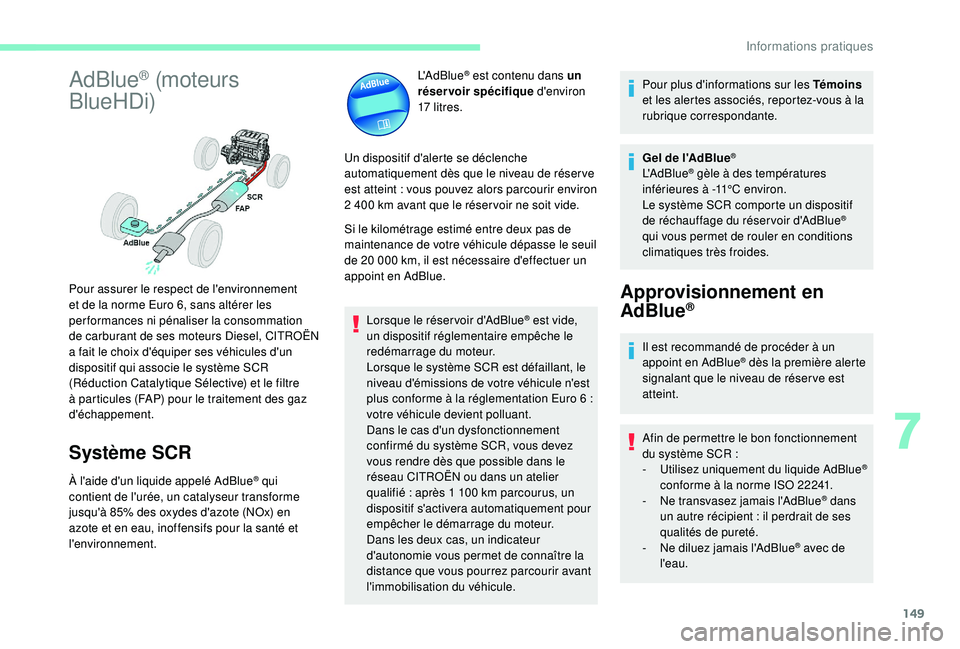

AdBlue® (moteurs
BlueHDi)
Système SCR
À l'aide d'un liquide appelé AdBlue® qui
contient de l'urée, un catalyseur transforme
jusqu'à 85% des oxydes d'azote (NOx) en
azote et en eau, inoffensifs pour la santé et
l'environnement. L'AdBlue
® est contenu dans un
réservoir spécifique d'environ
17


litres.
Un dispositif d'alerte se déclenche
automatiquement dès que le niveau de réser ve
est atteint

: vous pouvez alors parcourir environ
2

400

km avant que le réser voir ne soit vide.
Si le kilométrage estimé entre deux pas de
maintenance de votre véhicule dépasse le seuil
de 20

000

km, il est nécessaire d'effectuer un
appoint en AdBlue.
Lorsque le réser voir d'AdBlue
® est vide,
un dispositif réglementaire empêche le
redémarrage du moteur.
Lorsque le système SCR est défaillant, le
niveau d'émissions de votre véhicule n'est
plus conforme à la réglementation Euro 6
:
votre véhicule devient polluant.
Dans le cas d'un dysfonctionnement
confirmé du système SCR, vous devez
vous rendre dès que possible dans le
réseau CITROËN ou dans un atelier
qualifié

: après 1

100

km parcourus, un
dispositif s'activera automatiquement pour
empêcher le démarrage du moteur.
Dans les deux cas, un indicateur
d'autonomie vous permet de connaître la
distance que vous pourrez parcourir avant
l'immobilisation du véhicule. Pour plus d'informations sur les Témoins

et les alertes associés, reportez-vous à la
rubrique correspondante.
Gel de l'AdBlue
®
L'AdBlue® gèle à des températures
inférieures à -11°C environ.
Le système SCR comporte un dispositif
de réchauffage du réser voir d'AdBlue
®
qui vous permet de rouler en conditions
climatiques très froides.
Approvisionnement en
AdBlue®
Il est recommandé de procéder à un
appoint en AdBlue® dès la première alerte
signalant que le niveau de réser ve est
atteint.
Afin de permettre le bon fonctionnement
du système SCR

:
-
U

tilisez uniquement du liquide AdBlue
®
conforme à la norme ISO 22241.
-
N

e transvasez jamais l'AdBlue
® dans
un autre récipient

: il perdrait de ses
qualités de pureté.
-

N

e diluez jamais l'AdBlue
® avec de
l'eau.
Pour assurer le respect de l'environnement
et de la norme Euro 6, sans altérer les
performances ni pénaliser la consommation
de carburant de ses moteurs Diesel, CITROËN
a fait le choix d'équiper ses véhicules d'un
dispositif qui associe le système SCR
(Réduction Catalytique Sélective) et le filtre
à particules (FAP) pour le traitement des gaz
d'échappement.
7
Informations pratiques

150
Vous pouvez vous procurer de l'AdBlue® dans
le réseau CITROËN ou un atelier qualifié.
Il est également possible de se rendre
dans une station-ser vice équipée de
pompes à AdBlue
® spécialement conçues
pour les véhicules particuliers (pour
les versions avec accès au réser voir
d'AdBlue
® par la trappe à carburant).
Ne faites jamais d'appoint depuis un
distributeur d'AdBlue
® réser vé à l'usage
des poids lourds.
Recommandations de
stockage
L'AdBlue® gèle en-deçà de -11°C environ et se
dégrade à partir de 25°C. Il est recommandé
de le stocker dans un endroit frais et à l'abri de
l'exposition directe au rayonnement solaire.
Dans ces conditions, le liquide peut être
conser vé au moins un an.
Si le liquide a gelé, celui-ci pourra être utilisé
une fois complètement dégelé à l'air ambiant.
Ne stockez pas les flacons ou les bidons
d'AdBlue
® dans votre véhicule.
Précautions d'utilisation
L'AdBlue® est une solution à base d'urée. Ce
liquide est ininflammable, incolore et inodore
(conser vé dans un endroit frais).
En cas de contact avec la peau, lavez la
zone touchée à l'eau courante et au savon.
En cas de contact avec les yeux, rincez
immédiatement et abondamment à l'eau
courante ou avec une solution de lavage
oculaire pendant au moins 15
minutes. En
cas de sensation de brûlure ou d'irritation
persistante, consultez un médecin.
En cas d'ingestion, rincez immédiatement la
bouche avec de l'eau claire et buvez ensuite
beaucoup d'eau.
Dans certaines conditions (par forte
température, par exemple), on ne peut exclure
des risques de dégagement d'ammoniac
: ne
pas inhaler le liquide. Les vapeurs d'ammoniac
ont une action irritante sur les muqueuses (les
yeux, le nez et la gorge).
Conservez l'AdBlue
® hors de portée
des enfants, dans son flacon ou bidon
d'origine.
Procédure
Avant de procéder à l'appoint, assurez-vous
que le véhicule est stationné sur une sur face
plane et horizontale. Par temps hivernal, vérifiez que la température
du véhicule est supérieure à -11°C. Dans le cas
contraire, en gelant, l'AdBlue
® ne peut pas être
déversé dans le réser voir. Garez votre véhicule
dans un local plus tempéré pendant quelques
heures pour permettre l'appoint.
En cas de panne d'AdBlue
®, confirmée par
le message "Ajouter AdBlue : Démarrage
impossible", vous devez impérativement
effectuer un appoint de 5

litres au
minimum.
Ne versez jamais l'AdBlue
® dans le
réservoir de gazole.
Pour les spécificités liées à la
configuration d'accès au réservoir
d'AdBlue
® (par le coffre ou par la trappe à
carburant), reportez-vous aux descriptions
détaillées plus loin.
En cas de projections d'AdBlue
® ou de
coulures sur le côté de caisse, rincez
immédiatement à l'eau froide ou essuyez
à l'aide d'un chiffon humide.
Si le liquide s'est cristallisé, éliminez-le à
l'aide d'une éponge et de l'eau chaude.
Informations pratiques

151

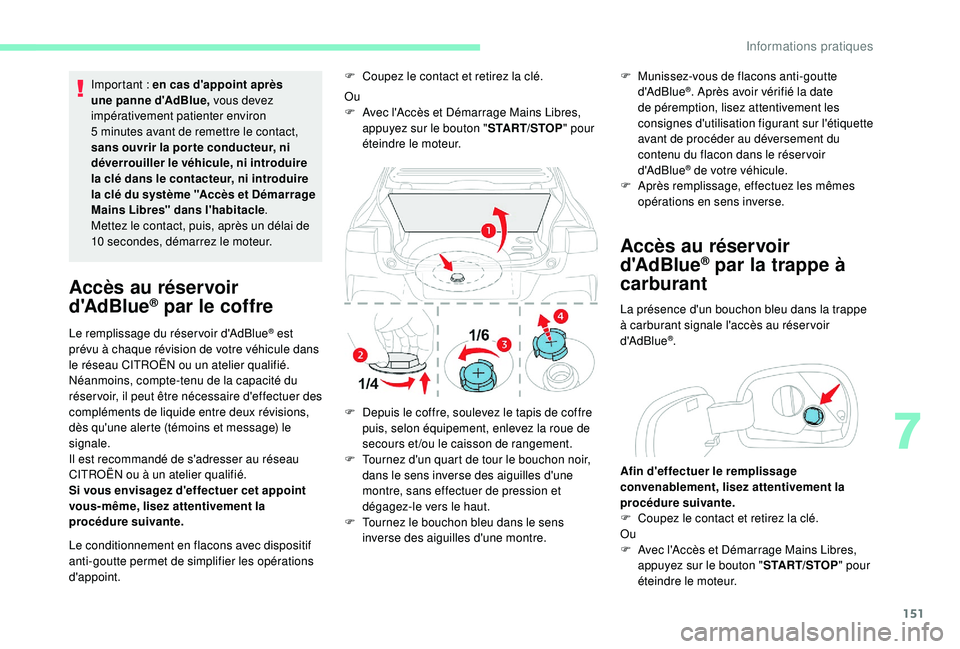

Important : en cas d'appoint après
une panne d'AdBlue, vous devez
impérativement patienter environ
5
minutes avant de remettre le contact,
sans ouvrir la por te conducteur, ni
déverrouiller le véhicule, ni introduire
la clé dans le contacteur, ni introduire
la clé du système "Accès et Démarrage
Mains Libres" dans l'habitacle .
Mettez le contact, puis, après un délai de
10
secondes, démarrez le moteur.
Accès au réservoir
d'AdBlue® par le coffre
Le remplissage du réser voir d'AdBlue® est
prévu à chaque révision de votre véhicule dans
le réseau CITROËN ou un atelier qualifié.
Néanmoins, compte-tenu de la capacité du
réservoir, il peut être nécessaire d'effectuer des
compléments de liquide entre deux révisions,
dès qu'une alerte (témoins et message) le
signale.
Il est recommandé de s'adresser au réseau
CITROËN ou à un atelier qualifié.
Si vous envisagez d'effectuer cet appoint
vous-même, lisez attentivement la
procédure suivante.
Le conditionnement en flacons avec dispositif
anti-goutte permet de simplifier les opérations
d'appoint. F

C
oupez le contact et retirez la clé.
Ou
F
A
vec l'Accès et Démarrage Mains Libres,
appuyez sur le bouton " START/STOP" pour
éteindre le moteur.
F
D
epuis le coffre, soulevez le tapis de coffre
puis, selon équipement, enlevez la roue de
secours et/ou le caisson de rangement.
F

T
ournez d'un quart de tour le bouchon noir,
dans le sens inverse des aiguilles d'une
montre, sans effectuer de pression et
dégagez-le vers le haut.
F

T
ournez le bouchon bleu dans le sens
inverse des aiguilles d'une montre.
Accès au réservoir
d'AdBlue® par la trappe à
carburant
La présence d'un bouchon bleu dans la trappe
à carburant signale l'accès au réser voir
d'AdBlue
®.
Afin d'effectuer le remplissage
convenablement, lisez attentivement la
procédure suivante.
F

C

oupez le contact et retirez la clé.
Ou
F

A

vec l'Accès et Démarrage Mains Libres,
appuyez sur le bouton " START/STOP" pour
éteindre le moteur.
F

M

unissez-vous de flacons anti-goutte
d'AdBlue
®. Après avoir vérifié la date
de péremption, lisez attentivement les
consignes d'utilisation figurant sur l'étiquette
avant de procéder au déversement du
contenu du flacon dans le réser voir
d'AdBlue
® de votre véhicule.
F
A
près remplissage, effectuez les mêmes
opérations en sens inverse.
7
Informations pratiques

152

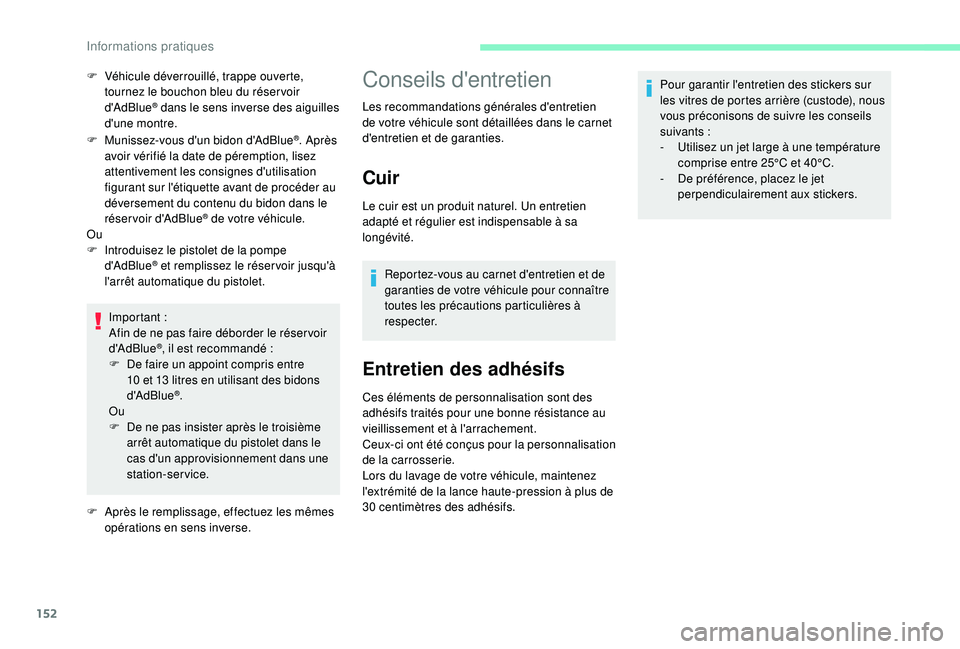

F Munissez-vous d'un bidon d'AdBlue®. Après
avoir vérifié la date de péremption, lisez
attentivement les consignes d'utilisation
figurant sur l'étiquette avant de procéder au
déversement du contenu du bidon dans le
réservoir d'AdBlue
® de votre véhicule.
Ou
F

I

ntroduisez le pistolet de la pompe
d'AdBlue
® et remplissez le réser voir jusqu'à
l'arrêt automatique du pistolet.
Important


:
Afin de ne pas faire déborder le réser voir
d'AdBlue
®, il est recommandé :
F
D
e faire un appoint compris entre
10 et 13
litres en utilisant des bidons
d'AdBlue
®.
Ou
F

D

e ne pas insister après le troisième
arrêt automatique du pistolet dans le
cas d'un approvisionnement dans une
station-service.
F

A

près le remplissage, effectuez les mêmes
opérations en sens inverse.
F

V

éhicule déverrouillé, trappe ouverte,
tournez le bouchon bleu du réser voir
d'AdBlue
® dans le sens inverse des aiguilles
d'une montre.
Conseils d'entretien
Les recommandations générales d'entretien
de votre véhicule sont détaillées dans le carnet
d'entretien et de garanties.
Cuir
Le cuir est un produit naturel. Un entretien
adapté et régulier est indispensable à sa
longévité.
Reportez-vous au carnet d'entretien et de
garanties de votre véhicule pour connaître
toutes les précautions particulières à
respecter.
Entretien des adhésifs
Ces éléments de personnalisation sont des
adhésifs traités pour une bonne résistance au
vieillissement et à l'arrachement.
Ceux-ci ont été conçus pour la personnalisation
de la carrosserie.
Lors du lavage de votre véhicule, maintenez
l'extrémité de la lance haute-pression à plus de
30 centimètres des adhésifs. Pour garantir l'entretien des stickers sur
les vitres de portes arrière (custode), nous
vous préconisons de suivre les conseils
suivants


:
-
U
tilisez un jet large à une température
comprise entre 25°C et 40°C.
-
D
e préférence, placez le jet
perpendiculairement aux stickers.
Informations pratiques

153

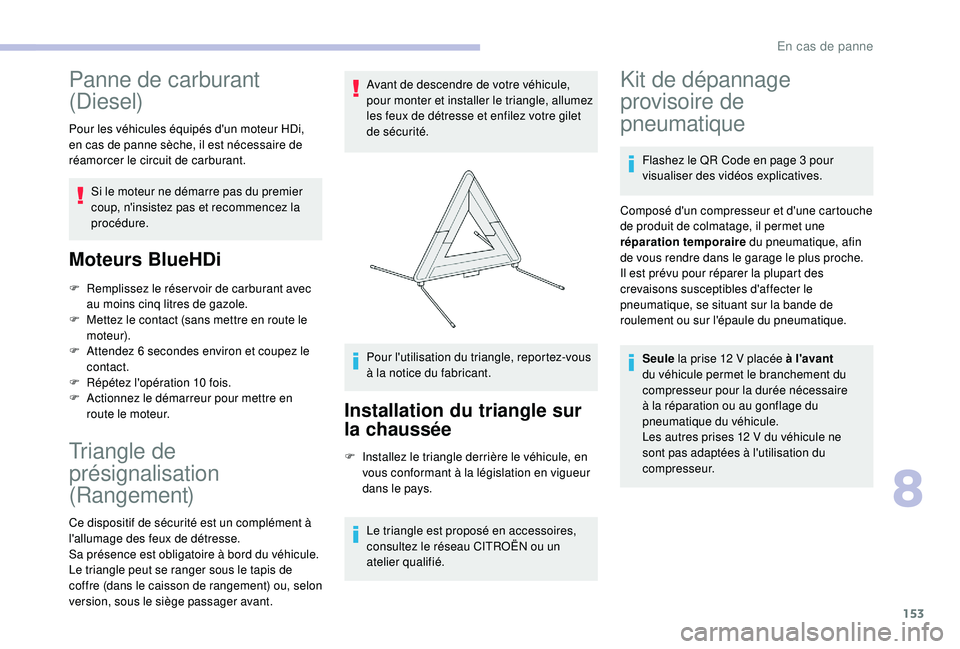

Panne de carburant
(Diesel)
Pour les véhicules équipés d'un moteur HDi,
en cas de panne sèche, il est nécessaire de
réamorcer le circuit de carburant.Si le moteur ne démarre pas du premier
coup, n'insistez pas et recommencez la
procédure.
Moteurs BlueHDi
F Remplissez le réser voir de carburant avec au moins cinq litres de gazole.
F

M
ettez le contact (sans mettre en route le
moteur).
F

A
ttendez 6 secondes environ et coupez le
contact.
F

R
épétez l'opération 10 fois.
F

A
ctionnez le démarreur pour mettre en
route le moteur.
Triangle de
présignalisation
(Rangement)
Ce dispositif de sécurité est un complément à
l'allumage des feux de détresse.
Sa présence est obligatoire à bord du véhicule.
Le triangle peut se ranger sous le tapis de
coffre (dans le caisson de rangement) ou, selon
version, sous le siège passager avant. Avant de descendre de votre véhicule,
pour monter et installer le triangle, allumez
les feux de détresse et enfilez votre gilet
de sécurité.
Pour l'utilisation du triangle, reportez-vous
à la notice du fabricant.
Installation du triangle sur
la chaussée
F Installez le triangle derrière le véhicule, en
vous conformant à la législation en vigueur
dans le pays.
Le triangle est proposé en accessoires,
consultez le réseau CITROËN ou un
atelier qualifié.
Kit de dépannage
provisoire de
pneumatique
Flashez le QR Code en page 3 pour
visualiser des vidéos explicatives.
Composé d'un compresseur et d'une cartouche
de produit de colmatage, il permet une
réparation temporaire du pneumatique, afin
de vous rendre dans le garage le plus proche.
Il est prévu pour réparer la plupart des
crevaisons susceptibles d'affecter le
pneumatique, se situant sur la bande de
roulement ou sur l'épaule du pneumatique.
Seule la prise 12 V placée à l'avant
du véhicule permet le branchement du
compresseur pour la durée nécessaire
à la réparation ou au gonflage du
pneumatique du véhicule.
Les autres prises 12 V du véhicule ne
sont pas adaptées à l'utilisation du
compresseur.
8
En cas de panne

154
Détection de sous-gonflage
Après réparation du pneumatique,
le témoin restera allumé tant que la
réinitialisation du système n'aura pas été
effectuée.
Pour plus d'informations sur la Détection
de sous-gonflage, reportez-vous à la
rubrique correspondante.
Accès au kit
Ce kit est installé dans la boîte de rangement,
sous le plancher de coffre.

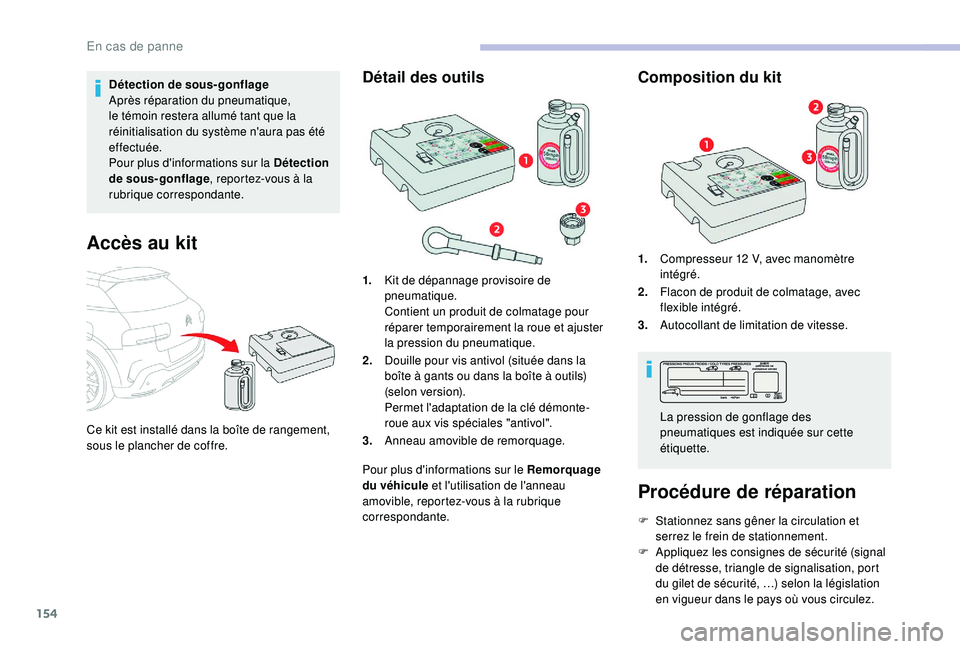

Détail des outils
1. Kit de dépannage provisoire de
pneumatique.
Contient un produit de colmatage pour
réparer temporairement la roue et ajuster
la pression du pneumatique.
2. Douille pour vis antivol (située dans la
boîte à gants ou dans la boîte à outils)
(selon version).
Permet l'adaptation de la clé démonte-
roue aux vis spéciales "antivol".
3. Anneau amovible de remorquage.
Pour plus d'informations sur le Remorquage
du véhicule et l'utilisation de l'anneau
amovible, reportez-vous à la rubrique
correspondante.
Composition du kit
1. Compresseur 12 V, avec manomètre
intégré.
2. Flacon de produit de colmatage, avec
flexible intégré.
3. Autocollant de limitation de vitesse.
Procédure de réparation
F Stationnez sans gêner la circulation et
serrez le frein de stationnement.
F

A
ppliquez les consignes de sécurité (signal
de détresse, triangle de signalisation, port
du gilet de sécurité, …) selon la législation
en vigueur dans le pays où vous circulez. La pression de gonflage des
pneumatiques est indiquée sur cette
étiquette.
En cas de panne

155

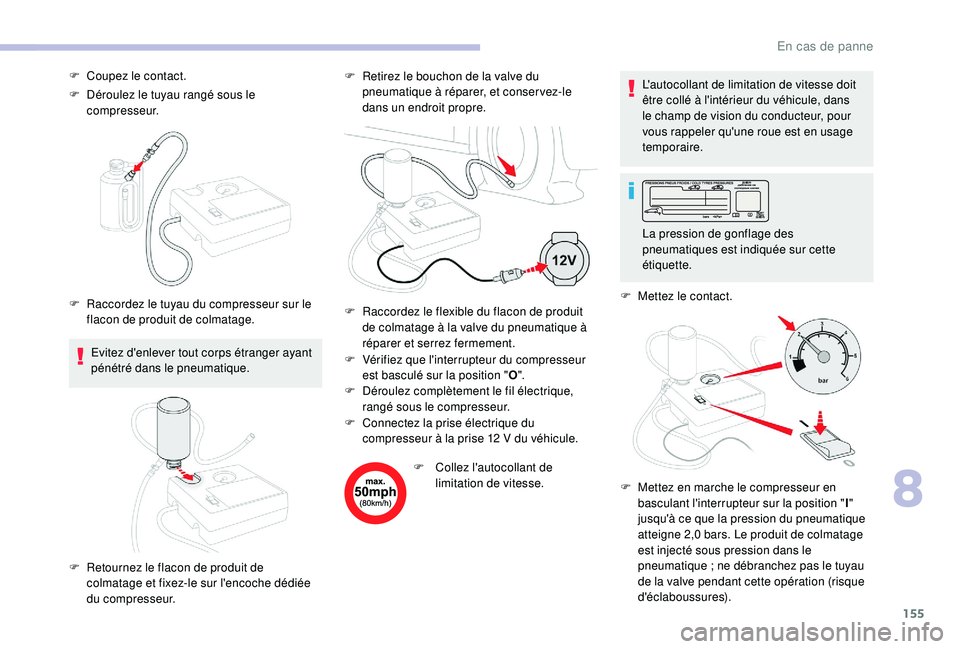

F Déroulez le tuyau rangé sous le compresseur.
Evitez d'enlever tout corps étranger ayant
pénétré dans le pneumatique. F

R
etirez le bouchon de la valve du
pneumatique à réparer, et conser vez-le
dans un endroit propre.
F

V
érifiez que l'interrupteur du compresseur
est basculé sur la position " O".
F

D
éroulez complètement le fil électrique,
rangé sous le compresseur.
F

C
ollez l'autocollant de
limitation de vitesse. L'autocollant de limitation de vitesse doit
être collé à l'intérieur du véhicule, dans
le champ de vision du conducteur, pour
vous rappeler qu'une roue est en usage
temporaire.
F

Me
ttez le contact.
F

C
oupez le contact.
F
R
accordez le tuyau du compresseur sur le
flacon de produit de colmatage.
F

R
etournez le flacon de produit de
colmatage et fixez-le sur l'encoche dédiée
du compresseur. F

R
accordez le flexible du flacon de produit
de colmatage à la valve du pneumatique à
réparer et serrez fermement.
F

C
onnectez la prise électrique du
compresseur à la prise 12
V du véhicule.La pression de gonflage des
pneumatiques est indiquée sur cette
étiquette.
F

M
ettez en marche le compresseur en
basculant l'interrupteur sur la position " I"
jusqu'à ce que la pression du pneumatique
atteigne 2,0
bars. Le produit de colmatage
est injecté sous pression dans le
pneumatique
; ne débranchez pas le tuyau
de la valve pendant cette opération (risque
d'éclaboussures).
8
En cas de panne

156
Si au bout d'environ 7 minutes, vous ne
p ar venez pas à atteindre la pression de
2
bars, c'est que le pneumatique n'est pas
réparable
; consultez le réseau CITROËN
ou un atelier qualifié pour le dépannage
de votre véhicule.
F

B
asculez l'interrupteur sur la position " O".
F

D
ébranchez la prise électrique du
compresseur de la prise 12
V du véhicule.
F

R
eplacez le bouchon sur la valve.
F

R
etirez le kit.
F

R
etirez puis rangez le flacon de produit de
colmatage.
Faites attention, le produit de colmatage
est nocif en cas d'ingestion et irritant pour
les yeux.
Tenez ce produit hors de portée des
enfants.
La date limite d'utilisation du liquide est
inscrite sur le flacon.
Après utilisation, ne jetez pas le flacon
dans la nature, rapportez-le dans le
réseau CITROËN ou à un organisme
chargé de sa récupération.
N'oubliez pas de vous réapprovisionner
avec un nouveau flacon disponible dans
le réseau CITROËN ou dans un atelier
qualifié. Ne dépassez pas la vitesse de 80
km/h
avec un pneumatique réparé à l'aide de ce
type de kit.

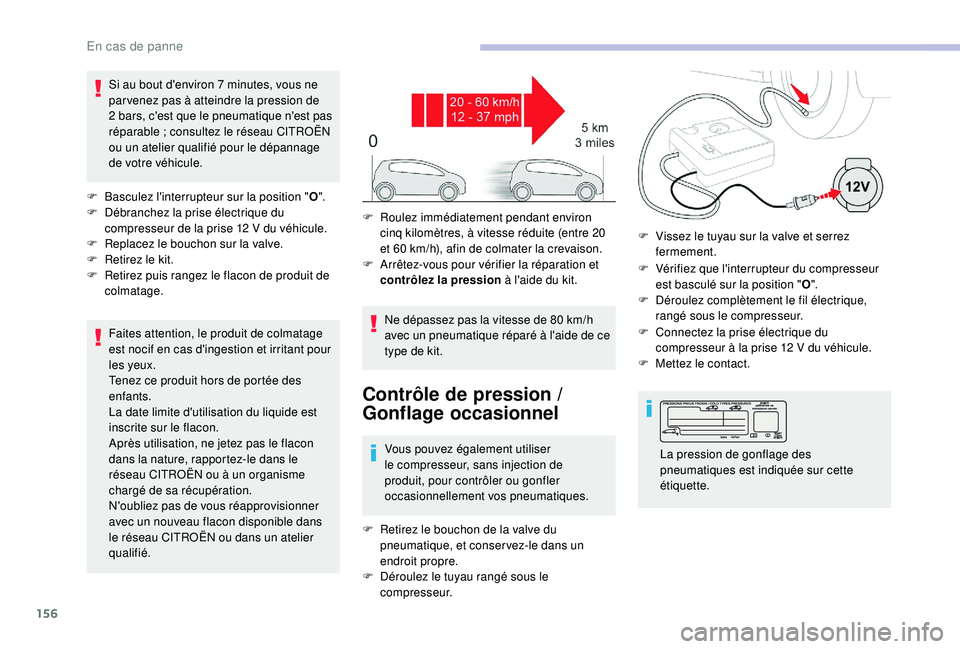

Contrôle de pression /
G onflage occasionnel
Vous pouvez également utiliser
le compresseur, sans injection de
produit, pour contrôler ou gonfler
occasionnellement vos pneumatiques. F

V
érifiez que l'interrupteur du compresseur
est basculé sur la position " O".
F
D
éroulez complètement le fil électrique,
rangé sous le compresseur.
La pression de gonflage des
pneumatiques est indiquée sur cette
étiquette.
F

R
oulez immédiatement pendant environ
cinq kilomètres, à vitesse réduite (entre 20
et 60 km/h), afin de colmater la crevaison.
F

A
rrêtez-vous pour vérifier la réparation et
contrôlez la pression à l'aide du kit.
F

R
etirez le bouchon de la valve du
pneumatique, et conser vez-le dans un
endroit propre.
F

D
éroulez le tuyau rangé sous le
compresseur. F

V
issez le tuyau sur la valve et serrez
fermement.
F
C
onnectez la prise électrique du
compresseur à la prise 12 V du véhicule.
F
Me
ttez le contact.
En cas de panne

157
Si au bout de 7 minutes, vous ne par venez
t oujours pas à atteindre la pression
de 2
bars, c'est que le pneumatique
est endommagé
; consultez le réseau
CITROËN ou un atelier qualifié pour le
dépannage de votre véhicule.
F

U
ne fois la pression atteinte, basculez
l'interrupteur sur la position " O".
F

R
etirez le kit, puis rangez-le. Ne roulez pas plus de 200
km avec un
pneumatique réparé ; consultez le réseau
CITROËN ou un atelier qualifié pour
changer le pneumatique.
En cas de modification de la pression
d'un ou de plusieurs pneumatiques, il est
nécessaire de réinitialiser le système de
détection de sous-gonflage.
Pour plus d'informations sur la Détection
de sous-gonflage , reportez-vous à la
rubrique correspondante.
F

M
ettez en marche le compresseur en
basculant l'interrupteur sur la position " I"
et ajustez la pression, conformément à
l'étiquette de pression des pneumatiques
du véhicule. Pour dégonfler : appuyez
sur le bouton noir situé sur le tuyau du
compresseur, au niveau du raccord de
valve.
Roue de secours
Flashez le QR Code en page 3 pour
visualiser des vidéos explicatives.
Mode opératoire de remplacement d'une roue
endommagée par la roue de secours au moyen
de l'outillage fourni avec le véhicule.

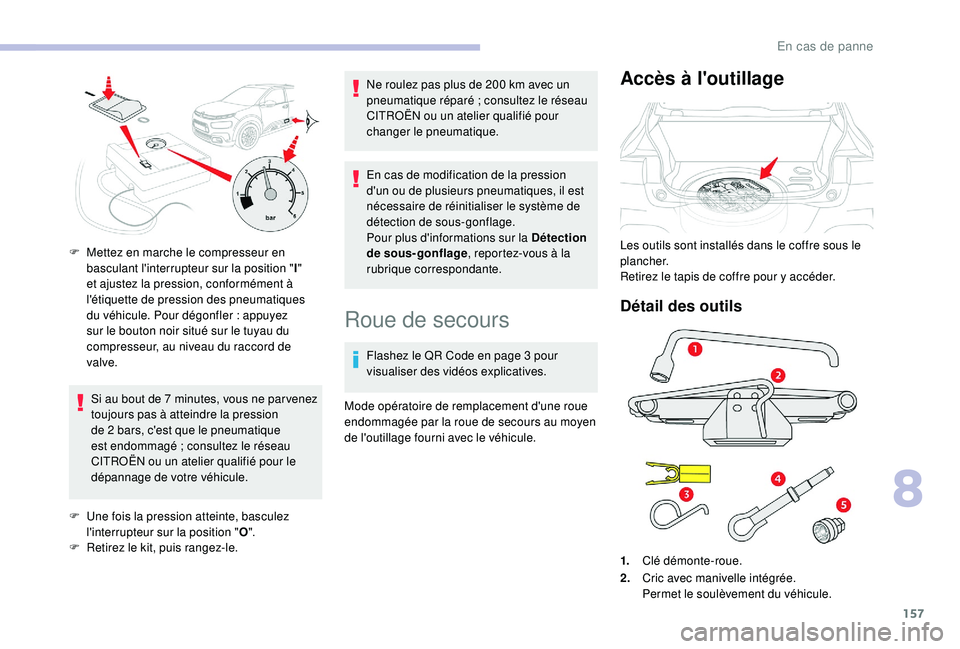

Accès à l'outillage
Détail des outils
Les outils sont installés dans le coffre sous le
plancher.
Retirez le tapis de coffre pour y accéder.
1. Clé démonte-roue.
2. Cric avec manivelle intégrée.
Permet le soulèvement du véhicule.
8
En cas de panne

158
3.Démonte cache-vis de roue.
Permet la dépose des cache-vis sur les
roues aluminium ou le cache-vis central
(selon version).
4. Anneau amovible de remorquage.
5. Douille pour vis antivol (située dans la
boîte à gants ou dans la boîte à outils)
(selon pays de commercialisation).
Permet l'adaptation de la clé démonte-
roue aux vis spéciales "antivol".
Pour plus d'informations sur le Remorquage ,
reportez-vous à la rubrique correspondante.
Tous ces outils sont spécifiques à
votre véhicule et peuvent varier selon
équipement.
Ne les utilisez pas pour d'autres usages.
Le cric doit être utilisé uniquement pour
remplacer un pneumatique endommagé.
N'utilisez pas un autre cric que celui fourni
avec ce véhicule.
Si le véhicule n'est pas équipé de son cric
d'origine, contactez le réseau CITROËN
ou un atelier qualifié, afin de vous procurer
celui prévu par le constructeur.
Le cric est conforme à la réglementation
européenne, telle que définie dans la
Directive Machines 2006/42/CE.

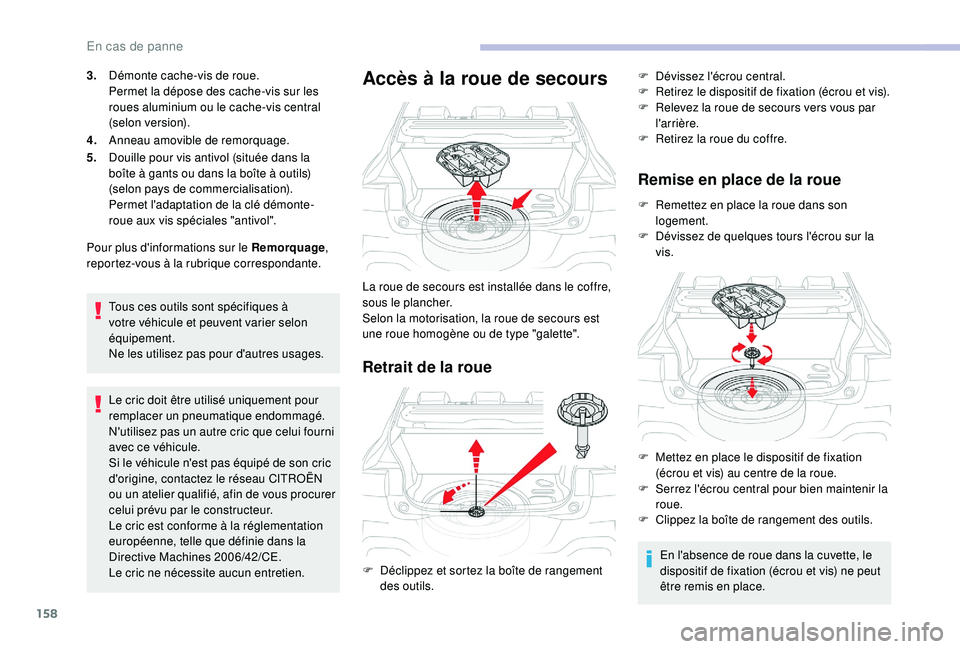

Le cric ne nécessite aucun entretien.Accès à la roue de secours
Retrait de la roue Remise en place de la roue
F Remettez en place la roue dans son
logement.
F

D
évissez de quelques tours l'écrou sur la
vis.
En l'absence de roue dans la cuvette, le
dispositif de fixation (écrou et vis) ne peut
être remis en place.
La roue de secours est installée dans le coffre,
sous le plancher.
Selon la motorisation, la roue de secours est
une roue homogène ou de type "galette".
F

D

éclippez et sortez la boîte de rangement
des outils. F

D
évissez l'écrou central.
F
R
etirez le dispositif de fixation (écrou et vis).
F
R
elevez la roue de secours vers vous par
l'arrière.
F
R
etirez la roue du coffre.
F
M
ettez en place le dispositif de fixation
(écrou et vis) au centre de la roue.
F

S
errez l'écrou central pour bien maintenir la
roue.
F

C
lippez la boîte de rangement des outils.
En cas de panne
