CITROEN C5 2012 Instructieboekjes (in Dutch)

UW INSTRUCTIEBOEKJE
OP INTERNET!


Citroën biedt u de mogelijkheid om gratis en
eenvoudig uw boorddocumentatie online te
raadplegen. Daarbij hebt u ook toegang tot het
archief en tot de meest recente informatie.

Surf naar http://service.citroen.com
:
1|
Selecteer uw taal.
Klik op de link in het veld "Toegang voor particulieren" om de
Boorddocumentatie te raadplegen. Er wordt een nieuw venster
geopend waarin u toegang hebt tot alle instructieboekjes.
Selecteer het model en de carrosserie-uitvoering van uw auto en
vervolgens de uitgiftedatum van het boekje.
Klik ten slotte op de gewenste rubriek.
2|
3 |
4 |

!
Uw auto is, afhankelijk van het uitrustingsniveau, de
uitvoering en de specifi eke kenmerken voor het land
waarvoor uw auto bestemd is, slechts van een deel
van de in dit boekje vermelde uitrustingen voorzien.
Het monteren van elektrische uitrustingen of acces-
soires die niet onder een artikelnummer in het assor-
timent van Citroën voorkomen, kan storingen in het
elektronisch systeem van uw auto veroorzaken. Wij
verzoeken u hier rekening mee te houden en contact
op te nemen met een vertegenwoordiger van het
merk Citroën om u te laten informeren over het as-
sortiment uitrustingen en accessoires voorzien van
een artikelnummer.

Citroën beschikt wereldwijd over
een uitgebreid gamma modellen. Modellen die worden gekenmerkt door
een geraffi neerde mix van hoogwaardige techniek en constante innovatie,
evenals een moderne en creatieve benadering
van het begrip mobiliteit.
Wij danken u voor uw keuze en wensen u veel plezier met uw auto.


Goede reis.

Symbolen

veiligheidswaarschuwing Wij maken u attent op het volgende:

dit symbool verschijnt bij adviezen met
betrekking tot de bescherming van het milieu

verwijzing naar aangegeven pagina


Achter het stuur van uw nieuwe auto
geniet u optimaal
als u elke uitrusting,
elke schakelaar
en elke instelling kent.

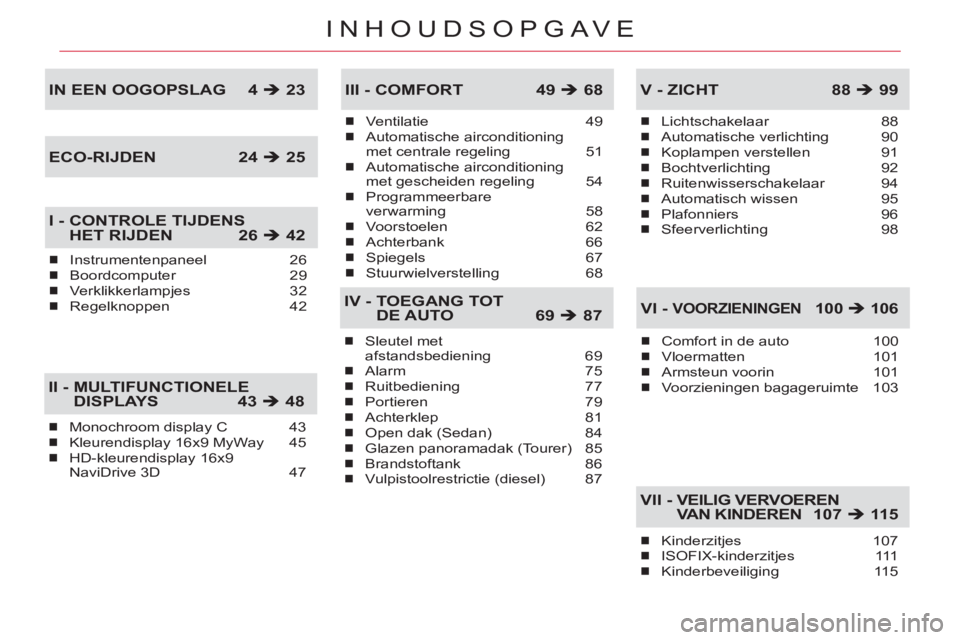

INHOUDSOPGAVE
Monochroom display C 43
Kleurendisplay 16x9 MyWay 45
HD-kleurendisplay 16x9
NaviDrive 3D 47„
„
„
II - MULTIFUNCTIONELEDISPLAYS 43 Î 48
Ventilatie 49
Automatische airconditioning
met centrale regeling 51
Automatische airconditioning
met gescheiden regeling 54
Programmeerbare
verwarming 58
Voorstoelen 62
Achterbank 66
Spiegels 67
Stuurwielverstelling 68„
„
„
„
„
„
„
„
III - COMFORT 49 Î 68
Sleutel met
afstandsbediening 69
Alarm 75
Ruitbediening 77
Portieren 79
Achterklep 81
Open dak (Sedan) 84
Glazen panoramadak (Tourer) 85
Brandstoftank 86
Vulpistoolrestrictie (diesel) 87„
„
„
„
„
„
„
„
„
IV - TOEGANG TOT DE AUTO 69 Î 87
Lichtschakelaar 88
Automatische verlichting 90
Koplampen verstellen 91
Bochtverlichting 92
Ruitenwisserschakelaar 94
Automatisch wissen 95
Plafonniers 96
Sfeerverlichting 98„
„
„
„
„
„
„
„
V - ZICHT 88 Î99
Comfort in de auto 100
Vloermatten 101
Armsteun voorin 101
Voorzieningen bagageruimte 103„
„
„
„
VI -VOORZIENINGEN 100Î106
Instrumentenpaneel 26
Boordcomputer 29
Verklikkerlampjes 32
Regelknoppen 42„
„
„
„
IN EEN OOGOPSLAG 4 Î 23
I - CONTROLE TIJDENS HET RIJDEN 26 Î 42
Kinderzitjes 107
ISOFIX-kinderzitjes 111
Kinderbeveiliging 115„
„
„
VII - VEILIG VERVOEREN VAN KINDEREN 107Î11 5 ECO-RIJDEN
24 Î 25

INHOUDSOPGAVE
Richtingaanwijzers 116
Alarmknipperlichten 116
Claxon 116
Urgence-oproep of
Assistance-oproep 116
Bandenspanningscontrole 117
Hulpsystemen bij het
remmen 119
Stabiliteitscontrolesystemen 120
Autogordels 121
Airbags 124„
„
„
„
„
„
„
„
„
VIII-VEILIGHEID 116 Î127
Handrem 128
Elektrisch bediende handrem 129
Hill Start Assist 136
Handgeschakelde
versnellingsbak 137
Opschakelindicator 138
Elektronisch bediende
6-versnellingsbak 139
Stop & Start 143
Automatische versnellingsbak 146
Stuurwiel met
bedieningstoetsen op vaste
naaf 150
Snelheidsbegrenzer 152
Snelheidsregelaar 154
Lane Departure Warning
System (LDWS) 156
Parkeerplaatsassistent 157
Parkeerhulp 159
Elektronisch gestuurde
vering Hydractive III + 160„
„
„
„
„
„
„
„
„
„
„
„
„
„
„
IX - RIJDEN 128 Î162
Motorkap 164
Brandstofpech (Diesel) 166
Benzinemotoren 167
Dieselmotoren 169
Niveaus controleren 172
Controles 174„
„
„
„
„
„
ONDERHOUD 163Î 175
Noodreparatieset voor
banden 176
Wiel verwisselen 179
Lamp vervangen 183
Zekeringen vervangen 193
Accu 198
Eco-modus 200
Slepen van uw auto 201
Trekken van een aanhanger 202
Dakdragers 203
Bescherming bij winterse
omstandigheden 204
Sneeuwscherm 205
Matte lak 206
Accessoires 207„
„
„
„
„
„
„
„
„
„
„
„
„
XI - PRAKTISCHE INFORMATIE 176Î 208
Benzinemotoren 209
Gewichten uitvoeringen
met benzinemotor 210
Dieselmotoren 212
Gewichten uitvoeringen
met dieselmotor 214
Gewichten uitvoeringen
N1 met dieselmotor (Tourer) 218
Afmetingen 219
Identifi catie 223„
„
„
„
„
„
„
XII - TECHNISCHE GEGEVENS 209 Î224
Urgence-oproep of
Assistance-oproep 225
NaviDrive 3D 229
MyWay 273
Autoradio 305„
„
„
„
XIII - AUDIO en DATACOMMUNICATIE 225Î324
ZOEKEN OPAFBEELDING 325 Î 330
TREFWOORDENREGISTER 331 Î 336

4
IN EEN OOGOPSLAG
BUITENZIJDE


Stop & Start

Dit systeem zorgt ervoor dat de mo-
tor tijdelijk in een standby-stand wordt
geschakeld zodra de auto stilstaat
(rood licht, fi les, enz...). Wanneer u
vervolgens wegrijdt, wordt de motor
automatisch opnieuw getart.
Het Stop & Start-systeem zorgt er-
voor dat de auto bij stilstand niet al-
leen een kleiner brandstofverbruik
heeft, maar bovendien minder uit-
laatgas produceert en stiller is.

Lane Departure Warning System

Deze rijhulpvoorziening waar-
schuwt u voor het onbedoeld over-
schrijden van een wegmarkering,
zoals een doorgetrokken streep.
Parkeerhulp met grafi sche
weergave en geluidssignalen

Deze voorziening waarschuwt u
voor obstakels voor en achter de
auto.
Bandenspanningscontrole

Deze voorziening controleert au-
tomatisch de spanning van de
banden tijdens het rijden.
Meedraaiende xenon koplampen
met duo-functie

Deze verlichting geeft u automa-
tisch een beter zicht in bochten.
Deze verlichting is gekoppeld aan
de hoekverlichting, die de verlich-
ting op kruispunten en tijdens het
parkeren verbetert.



143


91



156


159


117
Glazen panoramadak (Tourer)

Dit dak zorgt voor veel licht in het in-
terieur.

Glazen open dak (Sedan)

Dit dak zorgt bovendien voor een
betere ventilatie van het interieur.



84-85

5
IN EEN OOGOPSLAG


A.
In-/uitklappen van de sleutel.

B.
Vergrendelen van de auto (één keer
indrukken) of inschakelen van de
supervergrendeling van de auto
(twee keer achter elkaar indruk-
ken).

C.
Follow me home-verlichting.

D.
Ontgrendelen van de auto. Druk linksboven op de klep en trek aan
de rand ervan om de klep te openen.


)
Druk de pal E
naar boven.


Openen van de achterklep




81-82



86

OPENEN EN SLUITEN


Sleutel met afstandsbediening
Brandstoftank




69



Tankdop met slot



)
Openen of sluiten: draai de sleutel
een kwartslag rond.
Bevestig de tankdop tijdens het tanken
aan de daarvoor bestemde steun F
.
Inhoud brandstoftank: ongeveer 71 liter.
De achterklep wordt automatisch ver-
grendeld zodra de auto sneller rijdt dan
circa 10 km/h, zelfs als de automatische
vergrendeling uitgeschakeld is. De ach-
terklep wordt weer ontgrendeld als een
portier wordt geopend of als u de toets
van de centrale vergrendeling bedient
(snelheid lager dan 10 km/h).

6
IN EEN OOGOPSLAG

Voer deze handeling alleen uit als de
auto stilstaat.



)
Open het bestuurdersportier.

)
Trek aan de hendel A
om te ont-
grendelen.

Openen van de motorkap
OPENEN EN SLUITEN


)
Til de hendel B
op en open de mo-
torkap.
Berline


Tourer




Reservewiel


Het gereedschap is opgeborgen in een
gereedschapsdoos in het reservewiel.



179



Toegang tot het reservewiel

Zo bereikt u het reservewiel:


)
Til de laadvloer met behulp van de
lus (Sedan) op en vouw hem vervol-
gens in elkaar of hang hem op met
de uittrekbare greep (Tourer).

)
Zet de haak boven in de bagage-
ruimte vast.

)
Om het reservewiel te verwijderen,
maakt u de riem los en duwt u ver-
volgens het reservewiel naar voren.



Bandenreparatieset

De bandenreparatieset bestaat uit een
compressor en een afdichtmiddel.



176




164

7
IN EEN OOGOPSLAG



129

INTERIEUR


Elektrisch bediende handrem

De elektrisch bediende handrem wordt automatisch aangetrokken na
het afzetten van de motor en wordt automatisch vrijgezet bij het wegrij-
den (automatische functies standaard geactiveerd).
Het is ook mogelijk de handrem handmatig aan te trekken of vrij te zet-
ten.
Parkeerplaatsassistent

De functie “parkeerplaatsassistent”
helpt u bij het zoeken naar een ge-
schikte parkeerplaats.
Automatische airconditioning m

et
gescheiden bediening

Met dit systeem kunnen de bestuurder en de
voorpassagier afzonderlijk de temperatuur in-
stellen.
Audio- en communicatiesystemen

Deze systemen zijn van de nieuwste techno-
logieën voorzien: autoradio met afspeelmo-
gelijkheid voor MP3-bestanden, Bluetooth®
handsfree kit, NaviDrive 3D, MyWay.



54


225



157

8
IN EEN OOGOPSLAG
BESTUURDERSPLAATS


1.
Bediening ruiten / spiegels / kinderbeveiliging.

2.
Geheugen bestuurdersstoel.

3.
Openen van de motorkap.

4.
Bedieningstoetsen op het stuur:


- snelheidsbegrenzer

- snelheidsregelaar

5.
Claxon.

6.
Bediening op het stuurwiel van het audio-/
datacommunicatiesysteem.

7.
Airbag aan bestuurderszijde.

8.
Navigatieregelknoppen in de audio-/
datacommunicatiesystemen en boordcomputer.

9.
Ventilatierooster bestuurder.

10.
Instrumentenpaneel.

11 .
Ventilatierooster bestuurder.

12.
Bediening Stop & Start.

13.
Bediening ruitenwissers en -sproeier.

14.
Contactslot.

15.
Bediening ESP / parkeerhulp / Lane Departure
Warning System.

16.
Bediening stuurwielverstelling.

17.
Knie-airbag.

18.
Bergvak of bediening programmeerbare
verwarming.
Klep van zekeringkast.

19.
Bediening Check / anti-inbraakalarm /
parkeerplaatsassistent.

20.
Bediening verlichting / richtingaanwijzers /
mistlicht / spraakherkenning.

21.
Handmatige verstelling van de koplampen.
