VOTRE NOTICE D’EMPLOI
SUR INTERNET !


Citroën vous permet de consulter gratuitement
et simplement votre documentation de bord en
ligne, d’accéder à l’historique et aux dernières
informations.
Connectez-vous sur http://service.citroen.com :

1|
sélectionnez votre langue,
cliquez sur le lien dans la zone «Accès particuliers» pour consulter la
Documentation de bord ; une fenêtre s’ouvre, vous donnant accès à
l’ensemble des notices d’emploi,
sélectionnez votre véhicule, choisissez sa silhouette puis la date
d’édition de la notice,
enfi n, cliquez sur la rubrique qui vous intéresse.
2|
3 |
4 |

!
Votre véhicule reprend une partie des équipements
décrits dans ce document, en fonction du niveau de
fi nition, de la version et des caractéristiques propres
au pays de commercialisation.
La pose d’un équipement ou d’un accessoire élec-
trique non référencé par Citroën, peut entraîner une
panne du système électronique de votre véhicule.
Veuillez noter cette particularité et prendre contact
avec un représentant de la marque Citroën pour
vous faire présenter les équipements et accessoires
référencés.

Citroën présente, sur tous les continents,
une gamme riche,
alliant technologie et esprit d’innovation permanent,
pour une approche moderne et créative de la mobilité.
Nous vous remercions et vous félicitons de votre choix.


Bonne Route !

Légende

avertissement pour la sécurité Nous attirons votre attention...

contribution à la protection de la nature

renvoi à la page indiquée


Au volant de votre nouveau véhicule,
connaître chaque équipement,
chaque commande, chaque réglage,
rend plus confortable et plus agréable
vos déplacements, vos voyages.

SOMMAIRE
Écran monochrome C 43
Écran couleur 16/9 (MyWay) 45
Écran couleur 16/9
haute défi nition (NaviDrive 3D) 47„
„
„
II - ÉCRANSMULTIFONCTIONS 43 Î 48
Ventilation 49
Air conditionné automatique
monozone 51
Air conditionné automatique
bizone 54
Chauffage programmable 58
Sièges avant 62
Sièges arrière 66
Rétroviseurs 67
Réglage du volant 68„
„
„
„
„
„
„
„
III - CONFORT 49 Î 68
Clé à télécommande 69
Alarme 75
Lève-vitres 77
Portes 79
Coffre 81
Toit ouvrant (Berline) 84
Toit vitré panoramique
(Tourer) 85
Réservoir de carburant 86
Détrompeur carburant
(Diesel) 87„
„
„
„
„
„
„
„
„
IV - OUVERTURES 69 Î 87
Commandes d’éclairage 88
Allumage automatique
des feux 90
Réglage des projecteurs 91
Éclairages directionnels 92
Commandes d’essuie-vitre 94
Balayage automatique 95
Plafonniers 96
Éclairage d’ambiance 98„
„
„
„
„
„
„
„
V - VISIBILITÉ 88 Î99
Aménagements intérieurs 100
Surtapis 101
Accoudoir avant 101
Aménagements du coffre 103„
„
„
„
VI -AMÉNAGEMENTS 100Î106
Combinés 26
Ordinateur de bord 29
Témoins 32
Boutons de réglage 42„
„
„
„
PRISE enMAIN 4 Î 23
I - CONTRÔLEde MARCHE 26 Î 42
Sièges enfants 107
Sièges enfants ISOFIX 111
Sécurité enfants 115„
„
„
VII - SÉCURITÉdes ENFANTS 107Î11 5 ECO-CONDUITE
24 Î 25

SOMMAIRE
Indicateurs de direction 116
Signal de détresse 116
Avertisseur sonore 116
Appel d’urgence ou
d’assistance 116
Détection de sous-gonfl age 117
Systèmes d’assistance
au freinage 119
Systèmes de contrôle
de la trajectoire 120
Ceintures de sécurité 121
Airbags 124„
„
„
„
„
„
„
„
„
VIII-SÉCURITÉ 116 Î127
Frein de stationnement 128
Frein de stationnement
électrique 129
Aide au démarrage en pente 136
Boîte de vitesses manuelle 137
Indicateur de changement
de rapport 138
Boîte manuelle pilotée
6 vitesses 139
Stop & Start 143
Boîte de vitesses automatique 146
Volant à commandes
centrales fi xes 150
Limiteur de vitesse 152
Régulateur de vitesse 154
Alerte de franchissement
involontaire de ligne 156
Mesure de place disponible 157
Aide au stationnement 159
Suspension à gestion
électronique «Hydractive III +» 160„
„
„
„
„
„
„
„
„
„
„
„
„
„
„
IX - CONDUITE 128 Î162
Capot 164
Panne de carburant (Diesel) 166
Moteurs essence 167
Moteurs Diesel 169
Vérifi cation des niveaux 172
Contrôles 174„
„
„
„
„
„
VÉRIFICATIONS 163Î 175
Kit de dépannage provisoire
de pneumatique 176
Changement d’une roue 179
Changement d’une lampe 183
Changement d’un fusible 193
Batterie 198
Mode économie d’énergie 200
Remorquage du véhicule 201
Attelage d’une remorque 202
Barres de toit 203
Protection grand froid 204
Écran grand froid 205
Peinture mate 206
Accessoires 207„
„
„
„
„
„
„
„
„
„
„
„
„
XI - INFORMATIONSPRATIQUES 176Î 208
Motorisations essence 209
Masses essence 210
Motorisations Diesel 212
Masses Diesel 214
Masses Diesel versions N1
(Tourer) 218
Dimensions 219
Éléments d’identifi cation 223„
„
„
„
„
„
„
XII - CARACTÉRISTIQUESTECHNIQUES 209 Î224
Urgence ou assistance 225
NaviDrive 3D 229
MyWay 273
Autoradio 305„
„
„
„
XIII - AUDIO et TÉLÉMATIQUE 225 Î324
RECHERCHEVISUELLE 325 Î 330
INDEXALPHABÉTIQUE 331 Î 336

4

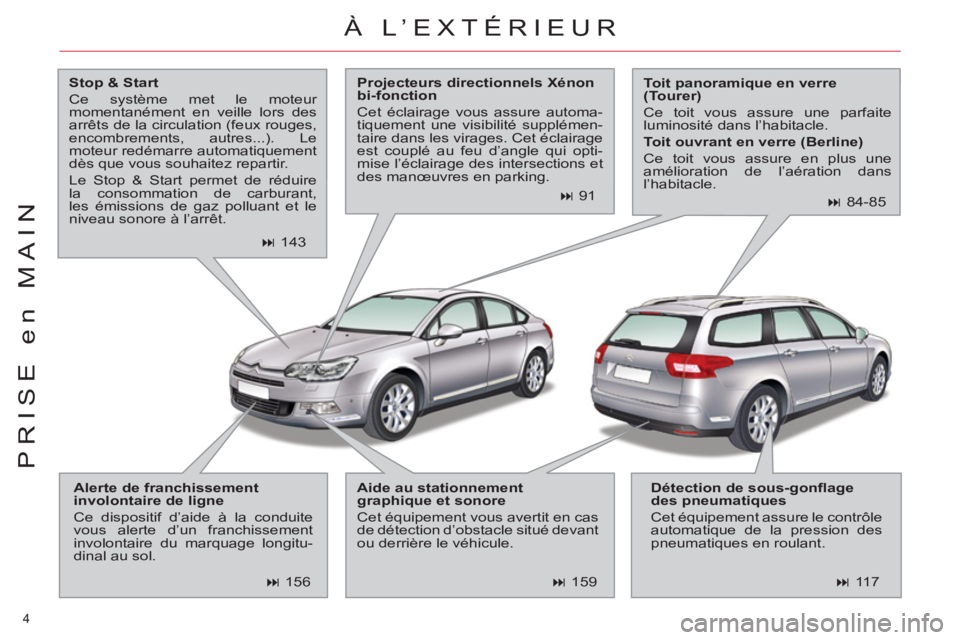

PRISE en MAIN
À L’EXTÉRIEUR

Stop & Start

Ce système met le moteur
momentanément en veille lors des
arrêts de la circulation (feux rouges,
encombrements, autres...). Le
moteur redémarre automatiquement
dès que vous souhaitez repartir.
Le Stop & Start permet de réduire
la consommation de carburant,
les émissions de gaz polluant et le
niveau sonore à l’arrêt.

Alerte de franchissement
involontaire de ligne

Ce dispositif d’aide à la conduite
vous alerte d’un franchissement
involontaire du marquage longitu-
dinal au sol.
Aide au stationnement
graphique et sonore

Cet équipement vous avertit en cas
de détection d’obstacle situé devant
ou derrière le véhicule.
Détection de sous-gonfl age
des pneumatiques

Cet équipement assure le contrôle
automatique de la pression des
pneumatiques en roulant.
Projecteurs directionnels Xénon
bi-fonction

Cet éclairage vous assure automa-
tiquement une visibilité supplémen-
taire dans les virages. Cet éclairage
est couplé au feu d’angle qui opti-
mise l’éclairage des intersections et
des manœuvres en parking.



143


91



156


159


117
Toit panoramique en verre
(Tourer)

Ce toit vous assure une parfaite
luminosité dans l’habitacle.

Toit ouvrant en verre (Berline)

Ce toit vous assure en plus une
amélioration de l’aération dans
l’habitacle.



84-85

5
PRISE en MAIN


A.
Dépliage / Repliage de la clé.

B.
Verrouillage simple du véhicule (un
seul appui) ou super-verrouillage du
véhicule (deux appuis consécutifs).

C.
Éclairage d’accompagnement.

D.
Déverrouillage du véhicule. Pour ouvrir la trappe, appuyez en haut
à gauche, puis tirez sur le bord de celle-
ci.


)
Appuyez vers le haut sur la pa-
lette E
.


Ouverture du coffre




81-82



86

OUVRIR


Clé à télécommande
Réservoir de carburant




69



Bouchon à clé



)
Tournez la clé d’un quart de tour
pour ouvrir ou fermer.
Pendant le remplissage, placez le
bouchon à l’emplacement F
.
Contenance du réservoir : 71 litres
environ. Le coffre se verrouille automatiquement
au roulage, à 10 km/h, même si le
verrouillage automatique centralisé est
désactivé. Il se déverrouille à l’ouverture
d’une des portes ou d’un appui sur
le bouton de verrouillage centralisé
(vitesse inférieure à 10 km/h).

6
PRISE en MAIN

Cette opération ne doit se faire que
véhicule à l’arrêt.



)
Ouvrez la porte conducteur.

)
Tirez la commande A
pour déver-
rouiller.

Ouverture du capot moteur
OUVRIR


)
Levez la palette B
, puis soulevez le
capot.
Berline


Tourer




Roue de secours


L’outillage est contenu dans un boîtier
de protection implanté dans la roue de
secours.



179



Accès à la roue de secours

Pour accéder à la roue de secours :


)
Soulevez le plancher de coffre et re-
pliez-le en deux parties (Berline) ou
accrochez-le à l’aide de la poignée
rétractable (Tourer).

)
Bloquez le crochet sur la partie su-
périeure du coffre.

)
Pour retirer la roue de secours, dé-
tachez la sangle puis poussez la
roue de secours vers l’avant, avant
de la soulever.



Kit de dépannage provisoire de
pneumatique
Le kit est un système complet composé
d’un compresseur et d’un produit de
colmatage incorporé.



176




164

7
PRISE en MAIN



129

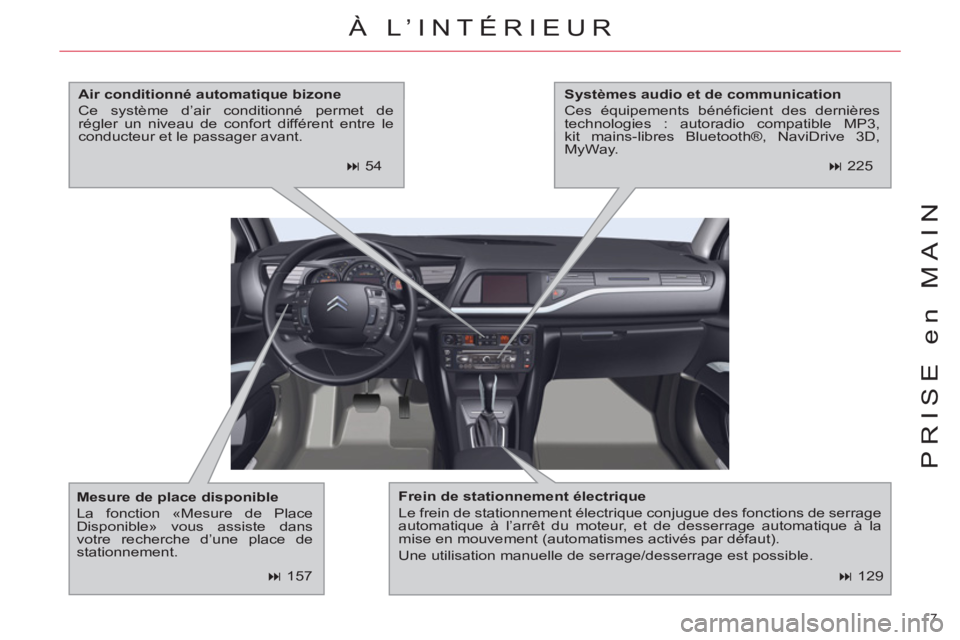

À L’INTÉRIEUR


Frein de stationnement électrique

Le frein de stationnement électrique conjugue des fonctions de serrage
automatique à l’arrêt du moteur, et de desserrage automatique à la
mise en mouvement (automatismes activés par défaut).
Une utilisation manuelle de serrage/desserrage est possible.
Mesure de place disponible

La fonction «Mesure de Place
Disponible» vous assiste dans
votre recherche d’une place de
stationnement.
Air conditionné automatique bizone

Ce système d’air conditionné permet de
régler un niveau de confort différent entre le
conducteur et le passager avant.
Systèmes audio et de communication

Ces équipements bénéfi cient des dernières
technologies : autoradio compatible MP3,
kit mains-libres Bluetooth®, NaviDrive 3D,
MyWay.



54


225



157

8
PRISE en MAIN

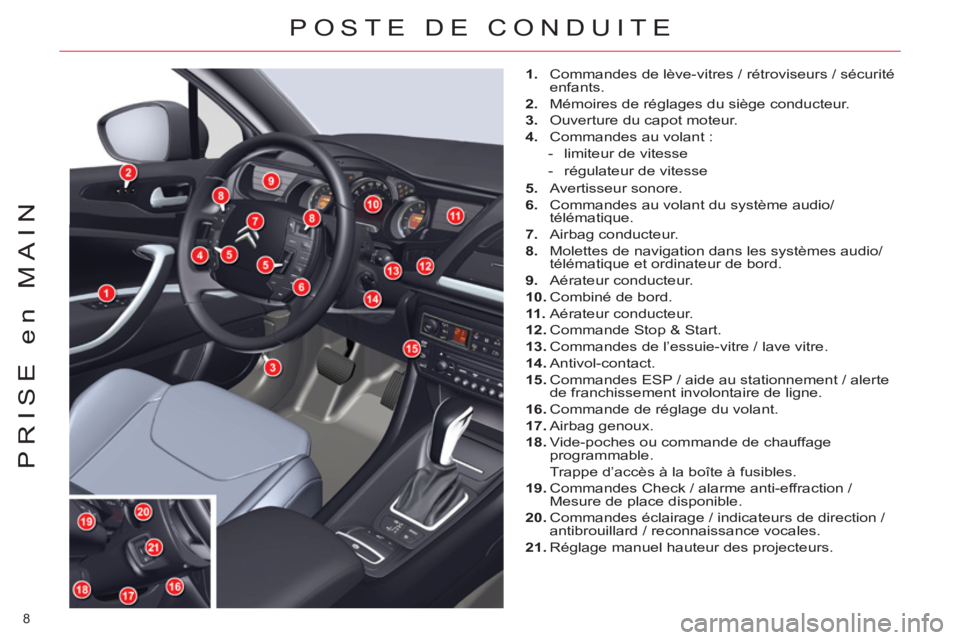

POSTE DE CONDUITE


1.
Commandes de lève-vitres / rétroviseurs / sécurité
enfants.

2.
Mémoires de réglages du siège conducteur.

3.
Ouverture du capot moteur.

4.
Commandes au volant :


- limiteur de vitesse

- régulateur de vitesse

5.
Avertisseur sonore.

6.
Commandes au volant du système audio/
télématique.

7.
Airbag conducteur.

8.
Molettes de navigation dans les systèmes audio/
télématique et ordinateur de bord.

9.
Aérateur conducteur.

10.
Combiné de bord.

11 .
Aérateur conducteur.

12.
Commande Stop & Start.

13.
Commandes de l’essuie-vitre / lave vitre.

14.
Antivol-contact.

15.
Commandes ESP / aide au stationnement / alerte
de franchissement involontaire de ligne.

16.
Commande de réglage du volant.

17.
Airbag genoux.

18.
Vide-poches ou commande de chauffage
programmable.
Trappe d’accès à la boîte à fusibles.

19.
Commandes Check / alarme anti-effraction /
Mesure de place disponible.

20.
Commandes éclairage / indicateurs de direction /
antibrouillard / reconnaissance vocales.

21.
Réglage manuel hauteur des projecteurs.
