dashboard CITROEN C5 2012 Instructieboekjes (in Dutch)

9
IN EEN OOGOPSLAG
BESTUURDERSPLAATS


1.
Zonnesensor.

2.
Draaiknop zachte luchtverspreiding.

3.
Airbag passagierszijde.

4.
Ontwasemingsrooster.

5.
Sleutelschakelaar in dashboardkastje:


- inschakelen/uitschakelen passagiersairbag

6.
Ventilatieroosters passagier.

7.
Bediening alarmknipperlichten.

8.
Dashboardkastje:


- opbergen boorddocumentatie

- audio-/video-aansluitingen

9.
Bediening centrale vergrendeling/ontgrendeling.

10.
Bediening SPORT/SNEEUW-stand automatische
versnellingsbak.

11 .
Elektrische handrem.

12.
USB-aansluiting.

13.
Armsteun met bekerhouder.

14.
Bediening veersysteem:


- bediening wagenhoogte

- Sportstand

15.
Asbak met aansteker.

16.
Versnellingspook.

17.
Opbergvak.

18.
Audio-/datacommunicatiesysteem.

19.
Bediening airconditioning.

20.
Opbergvak.

21.
Multifunctioneel display.

22.
Bedieningen voor Urgence- of Asistance-oproep
.

I
26
CONTROLE TIJDENS HET RIJDEN
INSTRUMENTENPANEEL BENZINE - DIESEL MET HANDGESCHAKELDE OF AUTOMATISCHE VERSNELLINGSBAK
Het instrumentenpaneel bevat de meters en de controle- en waarschuwingslampjes.


A.
Brandstofmeter

B.
Meter:


●
Koelvloeistoftemperatuur

●

Informatie snelheidsregelaar/-
begrenzer

C.
Snelheidsmeter

D.
Toerenteller
E.
Meter:


●
Motorolietemperatuur


●
Stand selectiehendel en weer-
gave ingeschakelde versnel-
ling (Automatische versnel-
lingsbak)


F.
Bediening:


●
Dimmer dashboardverlichting

●
Resetten dagteller en on-
derhoudsintervalindicator
G.
Display van het instrumentenpa-
neel waarop wordt weergegeven:


●
Afhankelijk van de met de
linker rolknop van het stuur-
wiel geselecteerde pagina:


- Digitale weergave van de
snelheid

- Boordcomputer

- Herhaling van de navigatie-
informatie

- Waarschuwingsmeldingen

- Controle van het motorolie-
peil

- Onderhoudsintervalindicator

●
Continu:


- Dagteller

- Kilometerteller

I
36
CONTROLE TIJDENS HET RIJDEN




Mistlampen
vóór


permanent. De mistlampen vóór zijn
ingeschakeld. Draai de ring twee standen naar
achteren om de mistlampen vóór uit
te schakelen.






Mistachterlichten



permanent. De mistachterlichten zijn
ingeschakeld. Draai de ring naar achteren om de
mistachterlichten uit te schakelen.

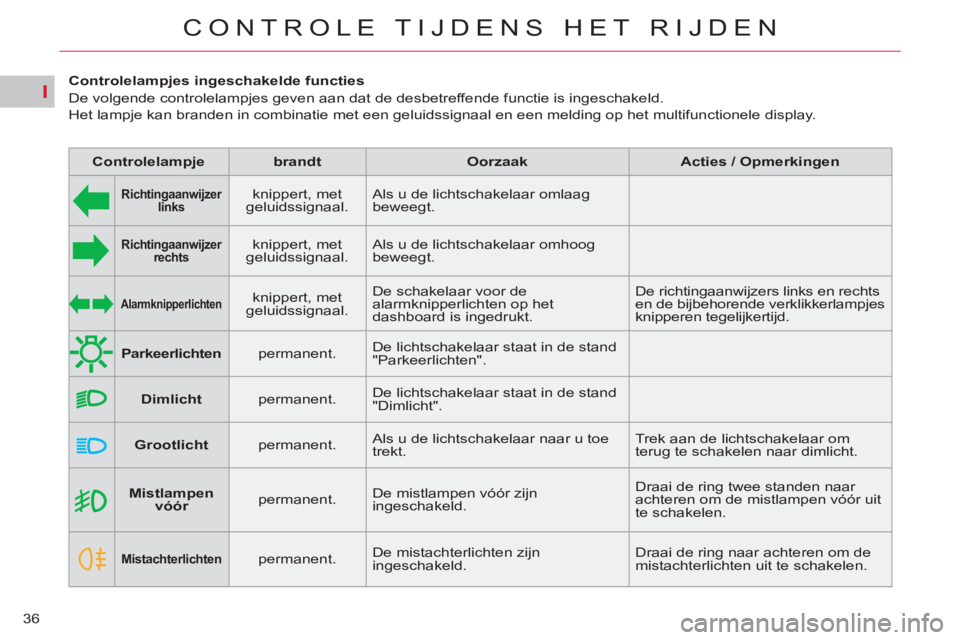

Controlelampjes ingeschakelde functies
De volgende controlelampjes geven aan dat de desbetreffende functie is ingeschakeld.
Het lampje kan branden in combinatie met een geluidssignaal en een melding op het multifunctionele display.



Controlelampje



brandt



Oorzaak



Acties / Opmerkingen








Richtingaanwijzer
links

knippert, met
geluidssignaal. Als u de lichtschakelaar omlaag
beweegt.






Richtingaanwijzer
rechts


knippert, met
geluidssignaal. Als u de lichtschakelaar omhoog
beweegt.





Parkeerlichten


permanent. De lichtschakelaar staat in de stand
"Parkeerlichten".





Dimlicht


permanent. De lichtschakelaar staat in de stand
"Dimlicht".





Grootlicht


permanent. Als u de lichtschakelaar naar u toe
trekt. Trek aan de lichtschakelaar om
terug te schakelen naar dimlicht.





Alarmknipperlichten



knippert, met
geluidssignaal. De schakelaar voor de
alarmknipperlichten op het
dashboard is ingedrukt. De richtingaanwijzers links en rechts
en de bijbehorende verklikkerlampjes
knipperen tegelijkertijd.

I
37
CONTROLE TIJDENS HET RIJDEN


Controlelampje



brandt



Oorzaak



Acties / Opmerkingen






Voorgloeien
dieselmotor


permanent. Het contactslot staat in de tweede
stand (Contact). Wacht met starten tot het
controlelampje is gedoofd.
De wachttijd is afhankelijk van de
weersomstandigheden.





Handrem


permanent. De handrem is aangetrokken. Zet de handrem vrij zodat het
controlelampje uitgaat; trap het
rempedaal in.
Houd u aan de
veiligheidsvoorschriften.
Raadpleeg het hoofdstuk "Rijden"
voor meer informatie over de
handrem.
knippert. De handrem is niet goed
aangetrokken of vrijgezet.





Passagiersairbag

permanent. De schakelaar in het
dashboardkastje staat in de stand
" ON
".
De passagiersairbag is
ingeschakeld.
Plaats in dit geval geen kinderzitje
met de "rug in de rijrichting". Zet de schakelaar in de stand
" OFF
" om de passagiersairbag uit te
schakelen.
U kunt nu een kinderzitje plaatsen
met de "rug in de rijrichting".



Stop & Start


permanent. Het Stop & Start-systeem heeft
de motor in de STOP-stand gezet
(verkeerslicht, stopbord, opstopping,
enz.). Het lampje gaat uit en de motor
wordt automatisch gestart als u wilt
wegrijden.

knippert enkele
seconden en gaat
dan uit. De STOP-stand is nu niet
beschikbaar.
of
De motor wordt automatisch gestart. Raadpleeg het hoofdstuk "Rijden - §
Stop & Start-systeem" voor
bijzonderheden van de Stop- en
Start-stand.

I
38
CONTROLE TIJDENS HET RIJDEN

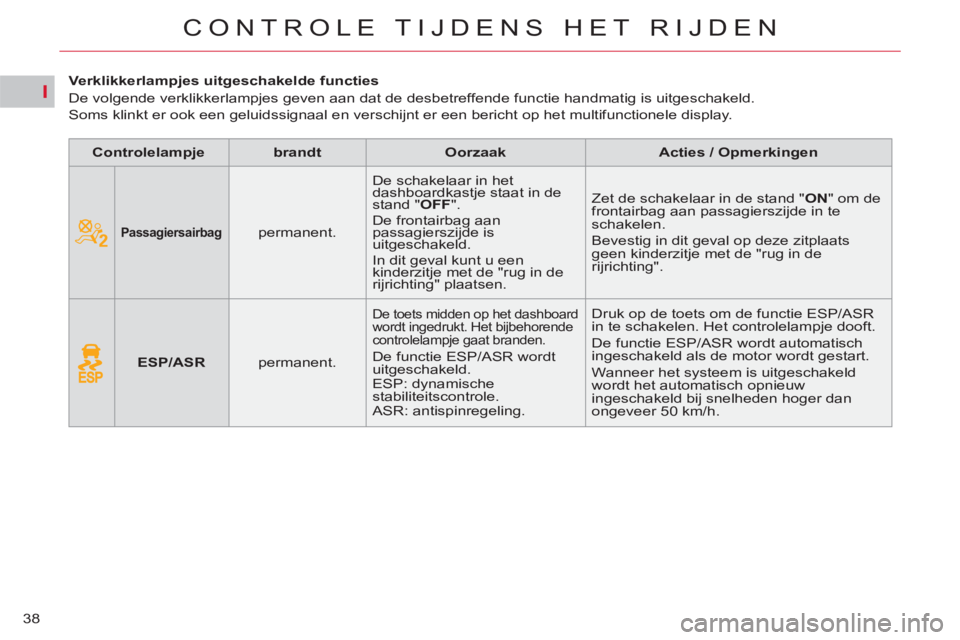

Verklikkerlampjes uitgeschakelde functies
De volgende verklikkerlampjes geven aan dat de desbetreffende functie handmatig is uitgeschakeld.
Soms klinkt er ook een geluidssignaal en verschijnt er een bericht op het multifunctionele display.



Controlelampje



brandt



Oorzaak



Acties / Opmerkingen








Passagiersairbag



permanent. De schakelaar in het
dashboardkastje staat in de
stand " OFF
".
De frontairbag aan
passagierszijde is
uitgeschakeld.
In dit geval kunt u een
kinderzitje met de "rug in de
rijrichting" plaatsen. Zet de schakelaar in de stand " ON
" om de
frontairbag aan passagierszijde in te
schakelen.
Bevestig in dit geval op deze zitplaats
geen kinderzitje met de "rug in de
rijrichting".





ESP/ASR


permanent.

De toets midden op het dashboard
wordt ingedrukt. Het bijbehorende
controlelampje gaat branden.
De functie ESP/ASR wordt
uitgeschakeld.
ESP: dynamische
stabiliteitscontrole.
ASR: antispinregeling. Druk op de toets om de functie ESP/ASR
in te schakelen. Het controlelampje dooft.
De functie ESP/ASR wordt automatisch
ingeschakeld als de motor wordt gestart.
Wanneer het systeem is uitgeschakeld
wordt het automatisch opnieuw
ingeschakeld bij snelheden hoger dan
ongeveer 50 km/h.

I
42
CONTROLE TIJDENS HET RIJDEN

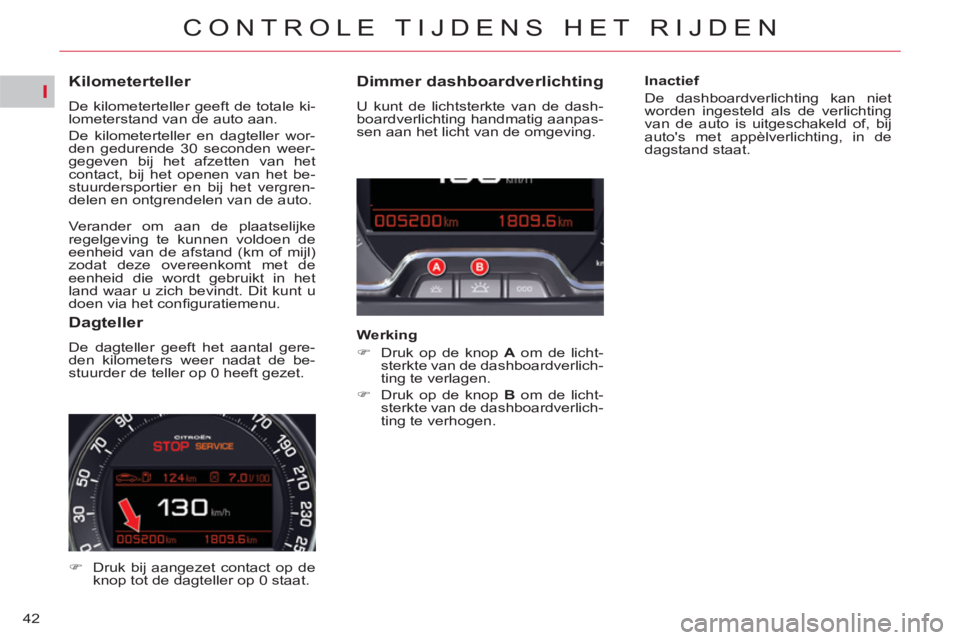

Kilometerteller

De kilometerteller geeft de totale ki-
lometerstand van de auto aan.
De kilometerteller en dagteller wor-
den gedurende 30 seconden weer-
gegeven bij het afzetten van het
contact, bij het openen van het be-
stuurdersportier en bij het vergren-
delen en ontgrendelen van de auto.

Verander om aan de plaatselijke
regelgeving te kunnen voldoen de
eenheid van de afstand (km of mijl)
zodat deze overeenkomt met de
eenheid die wordt gebruikt in het
land waar u zich bevindt. Dit kunt u
doen via het confi guratiemenu.











Dimmer dashboardverlichting

U kunt de lichtsterkte van de dash-
boardverlichting handmatig aanpas-
sen aan het licht van de omgeving.

Werking


)
Druk op de knop A
om de licht-
sterkte van de dashboardverlich-
ting te verlagen.

)
Druk op de knop B
om de licht-
sterkte van de dashboardverlich-
ting te verhogen.

Inactief
De dashboardverlichting kan niet
worden ingesteld als de verlichting
van de auto is uitgeschakeld of, bij
auto's met appèlverlichting, in de
dagstand staat.



Dagteller

De dagteller geeft het aantal gere-
den kilometers weer nadat de be-
stuurder de teller op 0 heeft gezet.


)
Druk bij aangezet contact op de
knop tot de dagteller op 0 staat.

III
49
COMFORT
VENTILATIE


A.
Zonnesensor.

B.
Rooster voor de zachte lucht-
stroom.
Het rooster voor de zachte lucht-
stroom in het midden van het
dashboard zorgt voor een opti-
male luchtverdeling vóór in de
auto.
Dit systeem voorkomt tocht en
zorgt voor een optimale tempe-
ratuur in het interieur.
Draai het wieltje naar boven om
het rooster voor de zachte lucht-
stroom te openen.
Draai het wieltje naar beneden
om het rooster voor de zachte
luchtstroom te sluiten.
Als het erg warm weer is, kan
het rooster voor de zachte lucht-
stroom beter gesloten worden.
Hierdoor is de uitstroom via de
roosters midden op en aan de zij-
kanten van het dashboard groter.

C.
Gekoeld dashboardkastje.

D.
Ventilatieroosters achterpassa-
giers.

IV
70
TOEGANG TOT DE AUTO

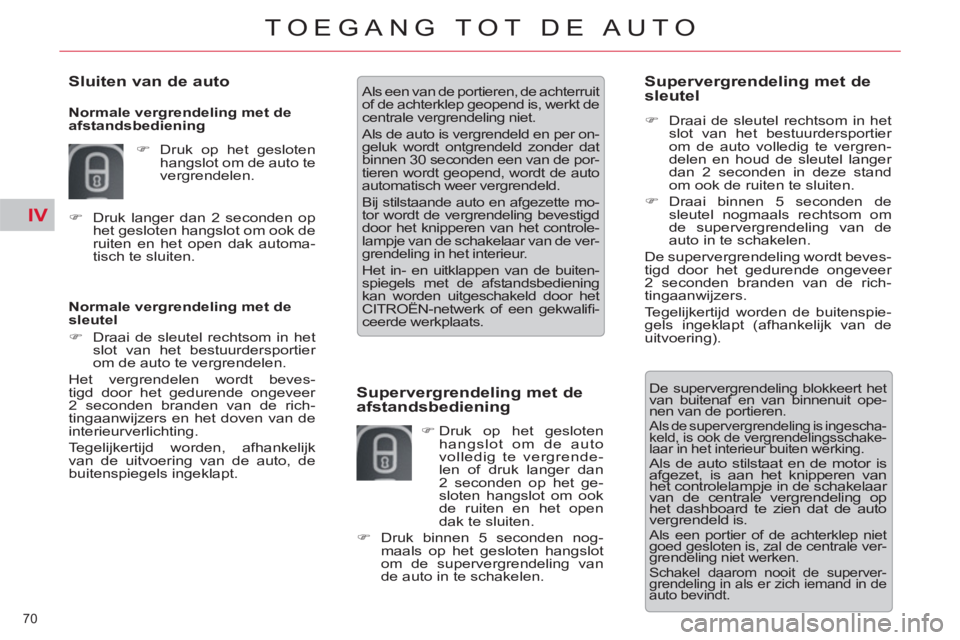

Normale vergrendeling met de
sleutel


)
Draai de sleutel rechtsom in het
slot van het bestuurdersportier
om de auto te vergrendelen.
Het vergrendelen wordt beves-
tigd door het gedurende ongeveer
2 seconden branden van de rich-
tingaanwijzers en het doven van de
interieurverlichting.
Tegelijkertijd worden, afhankelijk
van de uitvoering van de auto, de
buitenspiegels ingeklapt. Als een van de portieren, de achterruit
of de achterklep geopend is, werkt de
centrale vergrendeling niet.
Als de auto is vergrendeld en per on-
geluk wordt ontgrendeld zonder dat
binnen 30 seconden een van de por-
tieren wordt geopend, wordt de auto
automatisch weer vergrendeld.
Bij stilstaande auto en afgezette mo-
tor wordt de vergrendeling bevestigd
door het knipperen van het controle-
lampje van de schakelaar van de ver-
grendeling in het interieur.
Het in- en uitklappen van de buiten-
spiegels met de afstandsbediening
kan worden uitgeschakeld door het
CITROËN-netwerk of een gekwalifi -
ceerde werkplaats.



Supervergrendeling met de
afstandsbediening


)
Druk op het gesloten
hangslot om de auto
volledig te vergrende-
len of druk langer dan
2 seconden op het ge-
sloten hangslot om ook
de ruiten en het open
dak te sluiten.

)
Druk binnen 5 seconden nog-
maals op het gesloten hangslot
om de supervergrendeling van
de auto in te schakelen.



















Sluiten van de auto


Normale vergrendeling met de
afstandsbediening


)
Druk op het gesloten
hangslot om de auto te
vergrendelen.

)
Druk langer dan 2 seconden op
het gesloten hangslot om ook de
ruiten en het open dak automa-
tisch te sluiten.



Supervergrendeling met de
sleutel


)
Draai de sleutel rechtsom in het
slot van het bestuurdersportier
om de auto volledig te vergren-
delen en houd de sleutel langer
dan 2 seconden in deze stand
om ook de ruiten te sluiten.

)
Draai binnen 5 seconden de
sleutel nogmaals rechtsom om
de supervergrendeling van de
auto in te schakelen.
De supervergrendeling wordt beves-
tigd door het gedurende ongeveer
2 seconden branden van de rich-
tingaanwijzers.
Tegelijkertijd worden de buitenspie-
gels ingeklapt (afhankelijk van de
uitvoering).
De supervergrendeling blokkeert het
van buitenaf en van binnenuit ope-
nen van de portieren.
Als de supervergrendeling is ingescha-
keld, is ook de vergrendelingsschake-
laar in het interieur buiten werking.
Als de auto stilstaat en de motor is
afgezet, is aan het knipperen van
het controlelampje in de schakelaar
van de centrale vergrendeling op
het dashboard te zien dat de auto
vergrendeld is.
Als een portier of de achterklep niet
goed gesloten is, zal de centrale ver-
grendeling niet werken.
Schakel daarom nooit de superver-
grendeling in als er zich iemand in de
auto bevindt.

VI
!
100
VOORZIENINGEN

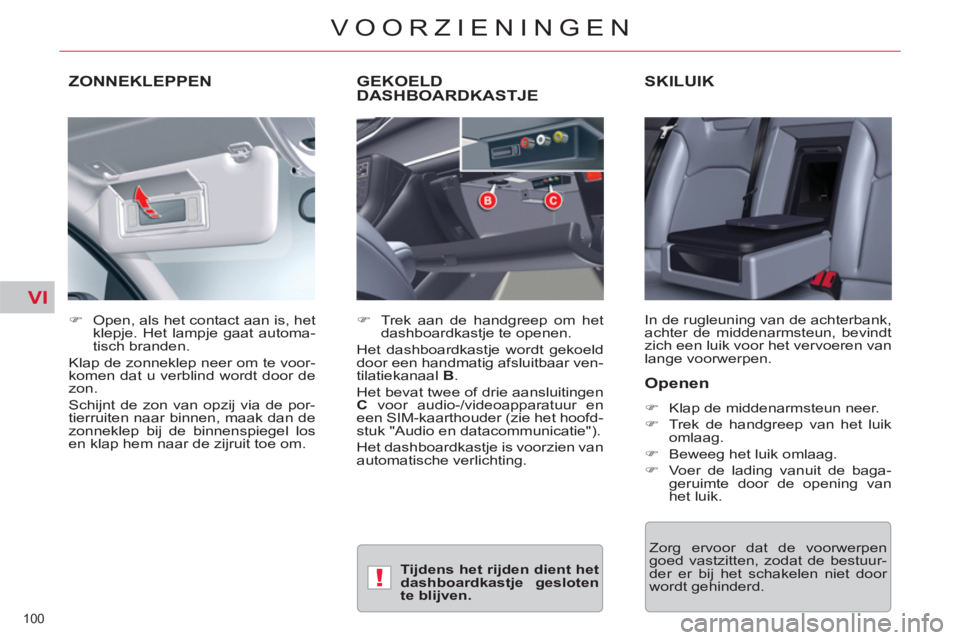

ZONNEKLEPPEN SKILUIK
In de rugleuning van de achterbank,
achter de middenarmsteun, bevindt
zich een luik voor het vervoeren van
lange voorwerpen.

)
Open, als het contact aan is, het
klepje. Het lampje gaat automa-
tisch branden.
Klap de zonneklep neer om te voor-
komen dat u verblind wordt door de
zon.
Schijnt de zon van opzij via de por-
tierruiten naar binnen, maak dan de
zonneklep bij de binnenspiegel los
en klap hem naar de zijruit toe om.
GEKOELD DASHBOARDKASTJE


)
Trek aan de handgreep om het
dashboardkastje te openen.
Het dashboardkastje wordt gekoeld
door een handmatig afsluitbaar ven-
tilatiekanaal B
.
Het bevat twee of drie aansluitingen
C
voor audio-/videoapparatuur en
een SIM-kaarthouder (zie het hoofd-
stuk "Audio en datacommunicatie").
Het dashboardkastje is voorzien van
automatische verlichting.

Openen



)
Klap de middenarmsteun neer.

)
Trek de handgreep van het luik
omlaag.

)
Beweeg het luik omlaag.

)
Voer de lading vanuit de baga-
geruimte door de opening van
het luik.

Zorg ervoor dat de voorwerpen
goed vastzitten, zodat de bestuur-
der er bij het schakelen niet door
wordt gehinderd.
Tijdens het rijden dient het
dashboardkastje gesloten
te blijven.

VIII
125

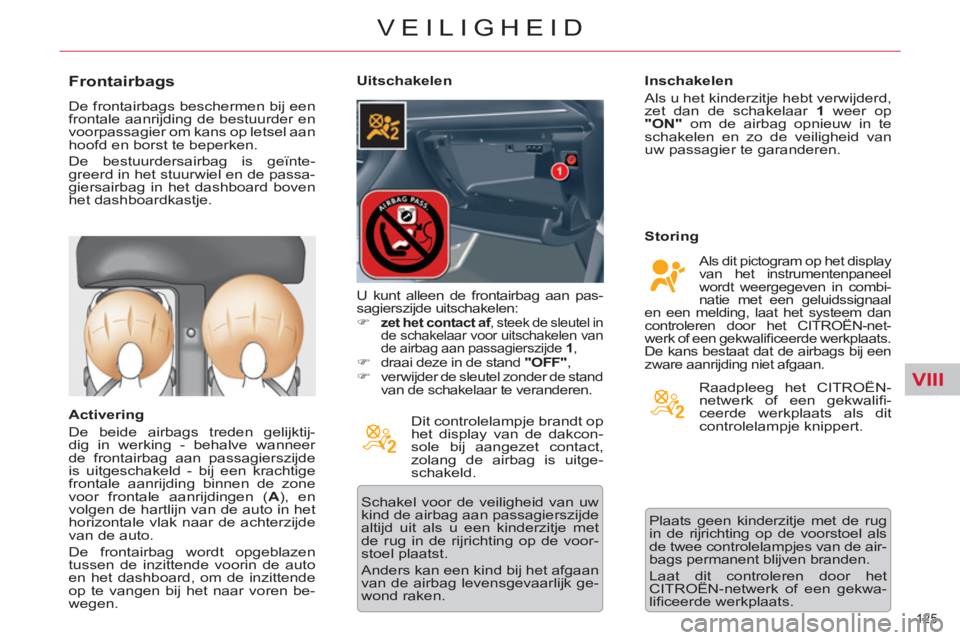

VEILIGHEID






Frontairbags

De frontairbags beschermen bij een
frontale aanrijding de bestuurder en
voorpassagier om kans op letsel aan
hoofd en borst te beperken.
De bestuurdersairbag is geïnte-
greerd in het stuurwiel en de passa-
giersairbag in het dashboard boven
het dashboardkastje.

Activering
De beide airbags treden gelijktij-
dig in werking - behalve wanneer
de frontairbag aan passagierszijde
is uitgeschakeld - bij een krachtige
frontale aanrijding binnen de zone
voor frontale aanrijdingen ( A
), en
volgen de hartlijn van de auto in het
horizontale vlak naar de achterzijde
van de auto.
De frontairbag wordt opgeblazen
tussen de inzittende voorin de auto
en het dashboard, om de inzittende
op te vangen bij het naar voren be-
wegen.
Uitschakelen
Dit controlelampje brandt op
het display van de dakcon-
sole bij aangezet contact,
zolang de airbag is uitge-
schakeld.
Schakel voor de veiligheid van uw
kind de airbag aan passagierszijde
altijd uit als u een kinderzitje met
de rug in de rijrichting op de voor-
stoel plaatst.
Anders kan een kind bij het afgaan
van de airbag levensgevaarlijk ge-
wond raken.
Inschakelen
Als u het kinderzitje hebt verwijderd,
zet dan de schakelaar 1
weer op
"ON"
om de airbag opnieuw in te
schakelen en zo de veiligheid van
uw passagier te garanderen.

Storing


Als dit pictogram op het display
van het instrumentenpaneel
wordt weergegeven in combi-
natie met een geluidssignaal
en een melding, laat het systeem dan
controleren door het CITROËN-net-
werk of een gekwalifi ceerde werkplaats.
De kans bestaat dat de airbags bij een
zware aanrijding niet afgaan.
U kunt alleen de frontairbag aan pas-
sagierszijde uitschakelen:


)
zet het contact af
, steek de sleutel in
de schakelaar voor uitschakelen van
de airbag aan passagierszijde 1
,


)
draai deze in de stand "OFF"
,

)
verwijder de sleutel zonder de stand
van de schakelaar te veranderen.

Raadpleeg het CITROËN-
netwerk of een gekwalifi -
ceerde werkplaats als dit
controlelampje knippert.
Plaats geen kinderzitje met de rug
in de rijrichting op de voorstoel als
de twee controlelampjes van de air-
bags permanent blijven branden.
Laat dit controleren door het
CITROËN-netwerk of een gekwa-
lifi ceerde werkplaats.
