dashboard CITROEN C5 2012 Instructieboekjes (in Dutch)

VIII
127
VEILIGHEID

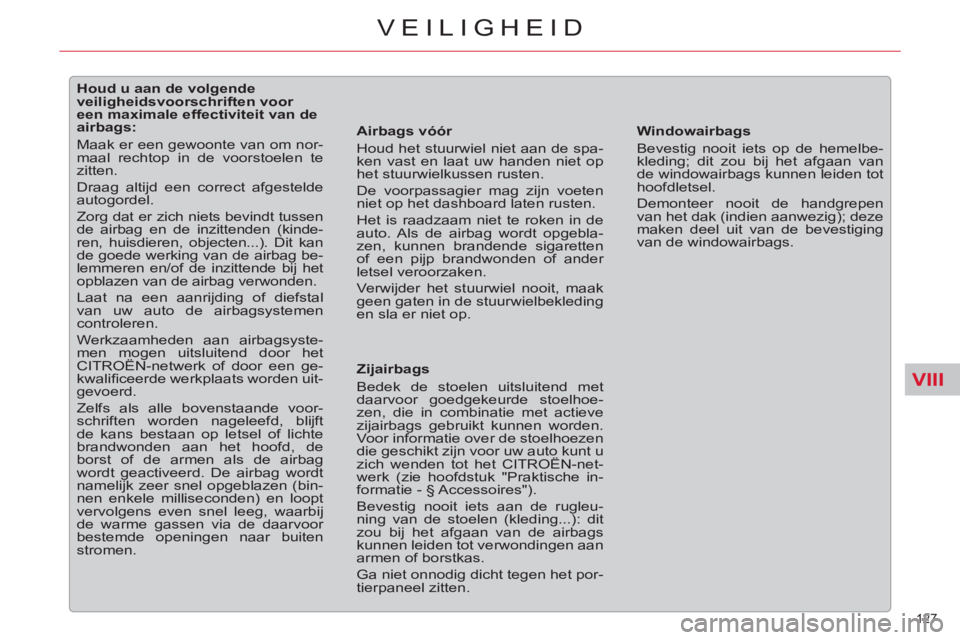

Houd u aan de volgende
veiligheidsvoorschriften voor
een maximale effectiviteit van de
airbags:
Maak er een gewoonte van om nor-
maal rechtop in de voorstoelen te
zitten.
Draag altijd een correct afgestelde
autogordel.
Zorg dat er zich niets bevindt tussen
de airbag en de inzittenden (kinde-
ren, huisdieren, objecten...). Dit kan
de goede werking van de airbag be-
lemmeren en/of de inzittende bij het
opblazen van de airbag verwonden.
Laat na een aanrijding of diefstal
van uw auto de airbagsystemen
controleren.
Werkzaamheden aan airbagsyste-
men mogen uitsluitend door het
CITROËN-netwerk of door een ge-
kwalifi ceerde werkplaats worden uit-
gevoerd.
Zelfs als alle bovenstaande voor-
schriften worden nageleefd, blijft
de kans bestaan op letsel of lichte
brandwonden aan het hoofd, de
borst of de armen als de airbag
wordt geactiveerd. De airbag wordt
namelijk zeer snel opgeblazen (bin-
nen enkele milliseconden) en loopt
vervolgens even snel leeg, waarbij
de warme gassen via de daarvoor
bestemde openingen naar buiten
stromen.
Airbags vóór
Houd het stuurwiel niet aan de spa-
ken vast en laat uw handen niet op
het stuurwielkussen rusten.
De voorpassagier mag zijn voeten
niet op het dashboard laten rusten.
Het is raadzaam niet te roken in de
auto. Als de airbag wordt opgebla-
zen, kunnen brandende sigaretten
of een pijp brandwonden of ander
letsel veroorzaken.
Verwijder het stuurwiel nooit, maak
geen gaten in de stuurwielbekleding
en sla er niet op.



Zijairbags
Bedek de stoelen uitsluitend met
daarvoor goedgekeurde stoelhoe-
zen, die in combinatie met actieve
zijairbags gebruikt kunnen worden.
Voor informatie over de stoelhoezen
die geschikt zijn voor uw auto kunt u
zich wenden tot het CITROËN-net-
werk (zie hoofdstuk "Praktische in-
formatie - § Accessoires").
Bevestig nooit iets aan de rugleu-
ning van de stoelen (kleding...): dit
zou bij het afgaan van de airbags
kunnen leiden tot verwondingen aan
armen of borstkas.
Ga niet onnodig dicht tegen het por-
tierpaneel zitten.
Windowairbags
Bevestig nooit iets op de hemelbe-
kleding; dit zou bij het afgaan van
de windowairbags kunnen leiden tot
hoofdletsel.
Demonteer nooit de handgrepen
van het dak (indien aanwezig); deze
maken deel uit van de bevestiging
van de windowairbags.

IX
140
RIJDEN
De stand van de selectiehendel en
de schakelmodus worden weerge-
geven in display C
.
U kunt de insgeschakelde stand ook
afl ezen van het display van de se-
lectiehendel.


Weergave op het instrumentenpaneel

Starten van de auto



)
Selecteer de stand N
om de mo-
tor te starten.

)
Houd het rempedaal ingetrapt.

)

Start de motor. N
verschijnt op
het display in het dashboard.

De aanduiding N
op het display
knippert als u de motor probeert te
starten zonder dat de selectiehen-
del in de stand N
staat.


)
Selecteer de eerste versnelling
(stand M
of A
) of de achteruitver-
snelling (stand R
).

)
Zet de handrem vrij, als deze
niet automatisch wordt bediend.

)
Neem uw voet van het rempe-
daal en geef gas.


)
Houd het rempedaal ingetrapt,
terwijl u de selctiehendel naar
voren verplaatst.


Achteruitversnelling

Schakel pas in de achteruit-
versnelling als de auto stil-
staat.
Om schokken te vermijden,
geeft u niet meteen na het selecte-
ren van de versnelling gas.


Neutraalstand

Schakel nooit in de stand N

als de auto rijdt.

XI
192
PRAKTISCHE INFORMATIE











Lampen vervangen in het
interieur

Plafondlampjes


)

Wip het glaasje van de plafonnier
los om de lamp te kunnen bereiken.

Lamp:
W 5W

Leeslampje achter (Tourer)


)
Wip het glaasje van het lees-
lampje los om de lamp te kunnen
bereiken.

Lamp:
W 5W
Leeslampje


)
Wip het glaasje los.

)
Verwijder, indien nodig, om bij de
lamp te kunnen komen het schot
van het desbetreffende lees-
lampje.

Bagageruimteverlichting


)
Wip het glaasje los. Gebruik een
W 5W-lamp.


Dorpelverlichting


)
Wip het glaasje los. Gebruik een
W 5W-lamp.

Beenruimteverlichting


)
Wip het glaasje los. Gebruik een
W 5 W-lamp.


Dashboardkastje


)
Wip het glaasje los. Gebruik een
W 5W-lamp.

XI
193
PRAKTISCHE INFORMATIE
ZEKERINGEN VERVANGEN
Werkwijze voor het vervangen van
een defecte zekering om een sto-
ring in de desbetreffende functie te
verhelpen.
De twee zekeringkasten bevinden
zich onder het dashboard, in het
motorcompartiment.

Zekering vervangen

Voordat u een defecte zekering ver-
vangt, moet u eerst de oorzaak van
de storing opsporen en verhelpen.
De nummers van de zekeringen
staan op de zekeringkast.
Vervang een defecte zekering al-
tijd door een zekering met dezelfde
sterkte (zelfde kleur).
Gebruik het speciale tangetje 1
dat
zich op het deksel van de zekering-
houder bevindt.

Goed

Defect


Tang 1




Zekeringen onder het dashboard


Toegang tot de zekeringen


)
open het kastje zo ver mogelijk
en trek er vervolgens stevig aan,
zodat het in horizontale stand
komt te staan,

)
verwijder de bekleding door kort
maar stevig aan het onderste
gedeelte te trekken.
Zekeringkast C
Zekeringkast A

Tang 1

Houd u bij het terugplaatsen van het
kastje aan de volgende voorzorgs-
maatregelen:


- Houd het kastje horizontaal,
plaats het onderste deel met de
inkepingen aan de onderkant te-
genover de asjes.

- Geef een tik tegen het geheel.

- Sluit het kastje en let erop dat de
veren aan de achterkant erover-
heen vallen.
Zekeringkast B

XI
195
PRAKTISCHE INFORMATIE
ZEKERINGKAST C



Zekeringnr.



Stroomsterkte




Functie




F1



15 A

Achterruitenwisser (Tourer)


F2



30 A

Relais vergrendeling en supervergrendeling


F3



5 A

Airbags


F4



10 A

Automatische versnellingsbak - Module extra verwarming (Diesel) - Elektrochrome spiegels


F5



30 A

Ruitbediening voor - Open dak - Instapverlichting voorpassagier - Verstelling buitenspiegel
aan passagierszijde


F6



30 A

Ruitbediening achter


F7



5 A

Verlichting make-upspiegel - Verlichting dashboardkastje - Plafonniers - Zaklamp (Tourer)


F8



20 A

Autoradio - CD-wisselaar - Bedieningstoetsen op het stuurwiel - Display -
Bandenspanningcontrole - Computer elektrisch bediende achterklep


F9



30 A

Aansteker - 12V-aansluiting vóór


F10



15 A

Alarm - Bediening op het stuurwiel, verlichting en ruitenwissers


F11



15 A

Contactslot met circuit lage stroomsterkte


F12



15 A

Elektrisch bediende bestuurdersstoel - Instrumentenpaneel - Waarschuwingslampjes
niet-vastgemaakte autogordels - Bediening airconditioning


F13



5 A

BSM - Onderbrekingsrelais pomp hydraulische vering - Voeding van de airbagcomputer


F14



15 A

Regen-/lichtsterktesensor - Parkeerhulp - Elektrisch bediende passagiersstoel -
Aanhangermodule - Computer hifi -versterker - Handsfree kit - Lane departure warning
System


F15



30 A

Relais vergrendeling en supervergrendeling


F17



40 A

Achterruitverwarming - Verwarmde buitenspiegels


FSH



SHUNT

TRANSPORT- EN OPSLAGSHUNT

XII
223
TECHNISCHE GEGEVENS
IDENTIFICATIE
Op verschillende plaatsen zijn merk-
tekens aangebracht voor de identifi -
catie en de opsporing van de auto.
Het type auto en het VIN-nummer
staan eveneens vermeld op het ken-
tekenbewijs.
Elk origineel CITROËN-onderdeel is
exclusief voor.
Voor uw veiligheid en het behoud
van het recht op garantie worden
onderdelen van CITROËN aanbe-
volen.

A. Constructeursplaatje

Op de linker middenstijl.


1. EU-goedkeuringsnummer.

2. VIN-nummer.

3. Totaal toelaatbaar gewicht.

4. Totaal treingewicht.

5. Maximumgewicht op de vooras.

6. Maximumgewicht op de ach-
teras.
B. Ingeslagen VIN-nummer

D. Kleurcode en bandenmaat

Bandenspanning

Op de linker middenstijl.
Houd u aan de door CITROËN
aanbevolen bandenspanning.
Controleer de bandenspanning re-
gelmatig, bij koude banden.
Verlaag nooit de spanning van een
warme band.
Monteer bij het vervangen van de
banden altijd banden met een voor
uw auto aanbevolen bandenmaat.
C. VIN-nummer op dashboard

256
07
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
1
3RADIONAV ESC TRAFFICRADIO
MEDIAMEDIAMEDIA
2 ABC 3 DEF 5 JKL 4 GHI 6 MNO 8 TUV 7 PQRS 9 WXYZ 0 * #
1 RADIO MEDIA NAV ESC TRAFFIC
SETUP ADDR
BOOK
2
1
3
4
2RADIONAV ESC TRAFFICRADIO
MEDIAMEDIAMEDIA
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
Sluit het externe apparaat (MP3-speler/camcorder, fototoestel…)
met een JACK/RCA-audiokabel aan op de RCA-aansluiting (wit en
rood (audio-aansluiting), rood en geel (video-aansluiting)) in hetdashboardkastje.
Druk op de toets MEDIA en druk
nogmaals op de toets of selecteer defunctie Menu Media en druk op OK
om te bevestigen.

Selecteer de geluidsbron AUXen druk op OK om te bevestigen,
waarna het afspelen automatisch
begint.
Selecteer Bron kiezen en vervolgensAux-ingang (video) en druk op OK om deze te activeren.
Aux-inganggg
De weergave- en bedieningsfuncties verlopen via de externe
apparatuur zelf.












AUX-INGANG (AUX) GEBRUIKEN
AUDIO-/VIDEO-/RCA-KABEL NIET
BIJGELEVERD
Als de AUX-aansluiting niet is geactiveerd, selecteer dan Beheer
Aux-ingang om deze te activeren.
EEN VIDEO-DVD AFSPELEN

Selecteer de gewenste videobron (Extern toestel (AV), DVD-video). Druk op OK om te bevestigen. De DVD wordt afgespeeld.
Druk op de toets MEDIA om toegang
te kri
jgen tot het Menu Media of defuncties van het DVD-menu voor debeeldinstellingen (helderheid/contrast,
beeldformaat...).
Als de DVD niet op het display wordt
weergegeven, druk dan op de toets MODE om toegang te krijgen tot hetMEDIA-scherm waarop het
DVD-scherm wordt weergegeven.
Plaats de DVD in de speler. De DVD wordt
automatisch af
gespeeld.

Met de 4-weg navigatietoets en de verchroomde draaiknop kan decursor van de DVD-selectie worden verplaatst. Door op de toets

of
te drukken kan een hoofdstuk worden gekozen.
MULTIMEDIASPELERS

328

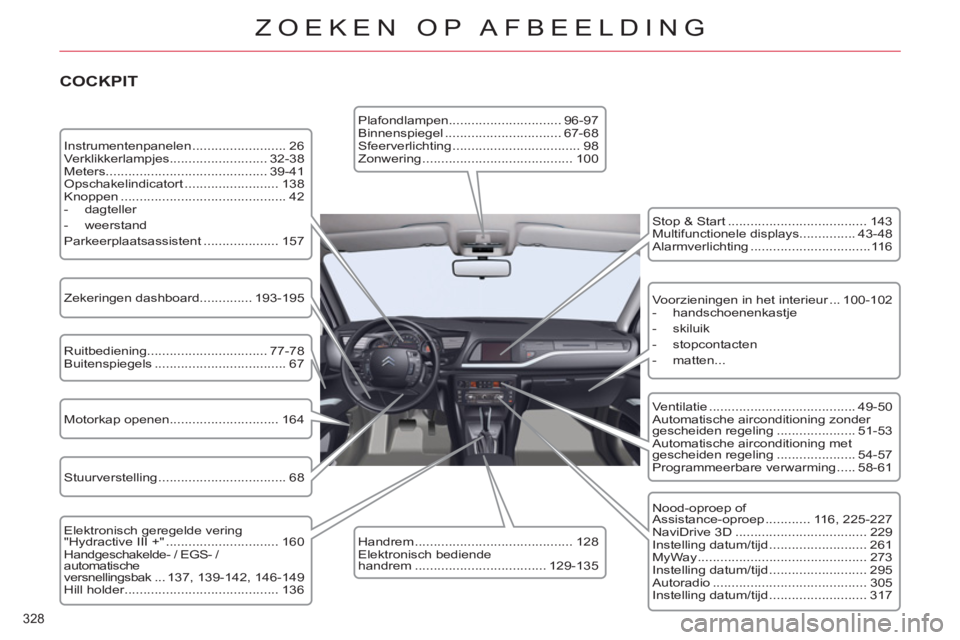

ZOEKEN OP AFBEELDING

COCKPIT

Instrumentenpanelen ......................... 26
Verklikkerlampjes.......................... 32-38
Meters ........................................... 39-41
Opschakelindicatort ......................... 138
Knoppen ............................................ 42


- dagteller

- weerstand
Parkeerplaatsassistent .................... 157
Ruitbediening................................ 77-78
Buitenspiegels ................................... 67
Motorkap openen............................. 164 Zekeringen dashboard.............. 193-195
Elektronisch geregelde vering
"Hydractive III +" .............................. 160
Handgeschakelde- / EGS- /
automatische
versnellingsbak ...137, 139-142, 146-149
Hill holder......................................... 136 Plafondlampen.............................. 96-97
Binnenspiegel ............................... 67-68
Sfeerverlichting .................................. 98
Zonwering ........................................ 100
Handrem .......................................... 128
Elektronisch bediende
handrem ................................... 129-135 Stop & Start ..................................... 143
Multifunctionele displays............... 43-48
Alarmverlichting ................................116
Ventilatie ....................................... 49-50
Automatische airconditioning zonder
gescheiden regeling ..................... 51-53
Automatische airconditioning met
gescheiden regeling ..................... 54-57
Programmeerbare verwarming ..... 58-61
Nood-oproep of
Assistance-oproep ............ 116, 225-227
NaviDrive 3D ................................... 229
Instelling datum/tijd .......................... 261
MyWay ............................................. 273
Instelling datum/tijd .......................... 295
Autoradio ......................................... 305
Instelling datum/tijd .......................... 317 Stuurverstelling .................................. 68 Voorzieningen in het interieur ... 100-102


- handschoenenkastje

- skiluik

- stopcontacten

- matten...

331
TREFWOORDENREGISTER
A Aanjager, regeling ............. 51, 54
Aansluiting 12V ..................... 102
ABS met elektronische
remdrukregelaar .................. 119
Accessoires ........................... 207
Accu .............................. 174, 198
Accu laden ............................ 198
Achterbank .............................. 66
Achterruitverwarming ........ 51, 54
Achteruitrijlicht ............... 187, 189
Afmetingen ............................ 219
Afstandsbediening ....... 69, 70, 74
Afstandsbediening,
batterij ............................. 73, 74
Afstandsbediening,
batterij vervangen .................. 73
Afstandsbediening
synchroniseren ...................... 73
Airbags vóór .......................... 127
Airconditioning ................... 24, 50
Airconditioning met centrale
regeling ................................. 51
Airconditioning met
gescheiden regeling .............. 54
Alarmknipperlichten ............... 116
Alarmsysteem ......................... 75
Algemeen menu .................... 308
Allesdragers .......................... 203
Allesdragers monteren .......... 203
Antiblokkeersysteem (ABS) .... 119
Antispinregeling (ASR) .......... 120
Armleuning achter ................. 102
Armleuning vóór .................... 101
Audio-
aansluitingen ....... 292, 312, 314
Audio/video-aansluiting ......... 256
Automatische
ruitenwissers ................... 94, 95
Automatisch inschakelen
alarmknipperlichten ............. 116A Automatisch inschakelen
verlichting ........................ 88, 90
Autoradio ....... 306, 307, 319, 320
AUX-aansluiting .................... 292
Aux-aansluitingen .......... 256, 314
Aux-ingang ............ 256, 292, 314
B Bagageafdekking .................. 105
Bagagenet voor
hoge belading ...................... 105
Bagageruimte .................... 81, 82
Bagageruimte
(indeling) ..................... 103, 104
Bagageruimte,
indeling ........................ 103, 104
Bagageruimte openen ............. 69
Banden .................................... 24
Bandenreparatieset ............... 176
Bandenspanning ............. 24, 223
Bandenspanning, detectie ..... 117
Bandenspanning te laag
(detectie) ............................. 117
Bandreparatieset ................... 176
Bekerhouder .................. 101, 102
Beladen ................................... 24
Beltoets CITROËN ................ 227
Benzinemotor .................. 87, 167
Bestuurdersplaats
(instellingen) .......................... 65
Binnenspiegel .................... 67, 68
Bluetooth
(handsfree set) .... 257, 293, 315
Bluetooth (telefoon) ....... 257, 293
Bochtverlichting .................. 91-93
Boordcomputer .................. 29, 30
Brake Assist System (BAS) ... 119
Brandstof ..................... 24, 86, 87
Brandstofaddititiefniveau ....... 173
Brandstofniveaumeter ............. 86
Brandstofsysteem ontluchten ... 165B Brandstoftank .................... 86, 87
Brandstoftank (inhoud) ............ 86
Brandstoftankdop .................... 86
Brandstof tanken ............... 86, 87
Brandstoftankklep ............. 86, 87
Brandstoftank leeg (diesel) ... 165
Brandstoftanklep openen ........ 86
Brandstofverbruik .................... 24
Buitenspiegels ......................... 67
C CD-/MP3 -speler ........... 291, 311
CD MP3 ......................... 291, 311
Centrale vergrendeling ...... 70, 79
Claxon ................................... 116
Controlelampjes .......... 32, 36, 38
Controlelampjes (status) ......... 34
Controles ....... 167, 169, 174, 175
D Dagrijverlichting ............... 90, 183
Dagteller .................................. 42
Dagteller resetten .................... 42
Dashboardkastje ................... 100
Dashboardverlichting .............. 42
Dashboardverlichting
(dimmer) ................................ 42
Datum (display) ............. 261, 295
Datum instellen ............. 261, 295
Diensten CITROËN ............... 227
Dieselmotor ..................... 87, 169
Dimlicht ........................... 88, 183
Display
instrumentenpaneel ....... 26, 138
E Eco-modus ............................ 200
Elektronische
remdrukregelaar (REF) ....... 119

Elektronisch gestuurde vering ... 160
ESP/ASR ............................... 120
ESP: Elektronisch
stabiliteitsprogramma .......... 120

334
TREFWOORDENREGISTER
V Veiligheidsgordels .......... 121-123
Veiligheidsvoorzieningen voor
kinderen ....... 107, 110, 111, 114
Ventilatie ...................... 24, 49, 50
Ventilatieroosters ............... 49, 50
Vergrendeling van binnenuit .... 79
Vering Hydractive III+ ............ 160
Verkeersinformatie
(TA) ............. 250, 288, 289, 310
Verkeersinformatie
(TMC) .......... 249, 250, 287, 288
Verklikkerlampjes ........ 34, 36, 38
Verlichting ................................ 98
Versnellingsbak,
automatische ............... 146, 175
Versnellingsbak, elektronisch
bediend ....................... 139, 143
Versnellingsbak,
handgeschakeld ......... 137, 138,
143, 175
Versnellingshendel .................. 24
Verwarming ....................... 24, 50
Voorstoelen ................. 62, 63, 65
W Waarschuwingslampjes ...... 32-34
Waarschuwingssignaal
sleutel in contact ................... 72
Waarschuwing vergeten
verlichting .............................. 89
Wiel demonteren ................... 181
Wiel monteren ....................... 181
Wiel verwisselen ................... 179
Window-airbags ............ 126, 127
X Xenonlampen ........................ 183
Z Zekeringen ............................ 193
Zekeringentabel .................... 193
Zekeringen vervangen .......... 193Z Zekeringkast dashboard ........ 193
Zekeringkast motorruimte ..... 193
Zij-airbags ..................... 126, 127
Zijknipperlicht ........................ 183
Zonneklep ............................. 100
Zonnescherm panoramadak ... 85
Zonnescherm panoramadak,
bediening ............................... 85
Zonnescherm panoramadak
openen .................................. 85
Zonwering ............................. 102
Zuinig rijden ............................. 24
