Page 36 of 340
I
34
INSTRUMENTTAVLAN
Antisladd- och
antispinnssystem
(ESP/ASR)
Blinkar. ESP/ASR-systemet aktiveras. Systemet optimerar bilens köregenskaper
och förbättrar dess stabilitet.
Fast sken, åtföljt
av en ljudsignal
och ett meddelande
på displayen i
instrumenttavlan. Om ESP/ASR inte är
urkopplat (indikeringslampan
på knappen lyser) har ett fel
uppstått i systemet. Låt en CITROËN-verkstad eller en annan
kvalifi cerad verkstad kontrollera systemet.
Motorns
självdiagnostik
Fast sken. Fel i avgasreningen. Kontrollampan ska slockna när motorn
startar.
Om den inte släcks bör du snarast
kontakta en CITROËN-verkstad eller en
annan kvalifi cerad verkstad.
Blinkar. Fel i motorstyrningen. Det fi nns risk för att katalysatorn förstörs.
Låt en CITROËN-verkstad eller en annan
kvalifi cerad verkstad kontrollera bilen.
Kontrollampa
Indikering
Orsak
Åtgärder/observationer
Slitage på
bromsklotsar
Fast sken, åtföljt av
en ljudsignal och
ett meddelande på
multifunktionsdisplayen. Bromsklotsarna är kraftigt
slitna. Låt en CITROËN-verkstad eller en annan
kvalifi cerad verkstad byta dem.
Urkoppling
av den
elmanövrerade
parkeringsbromsens
automatiska
funktioner
Fast sken. Funktionerna "automatisk
åtdragning" (då motorn
stängs av) och "automatisk
lossning" är urkopplade eller
felaktiga. Aktivera funktionen (beroende på
försäljningsland) i menyn för
fordonskonfi guration eller kontakta
CITROËN eller en annan kvalifi cerad
verkstad om automatisk åtdragning/
lossning inte är möjlig.
Bromsen kan i så fall lossas manuellt med
ett reservlossningsreglage.
Ytterligare information om den elektriska
parkeringsbromsen hittar du i kapitlet
"Körning".

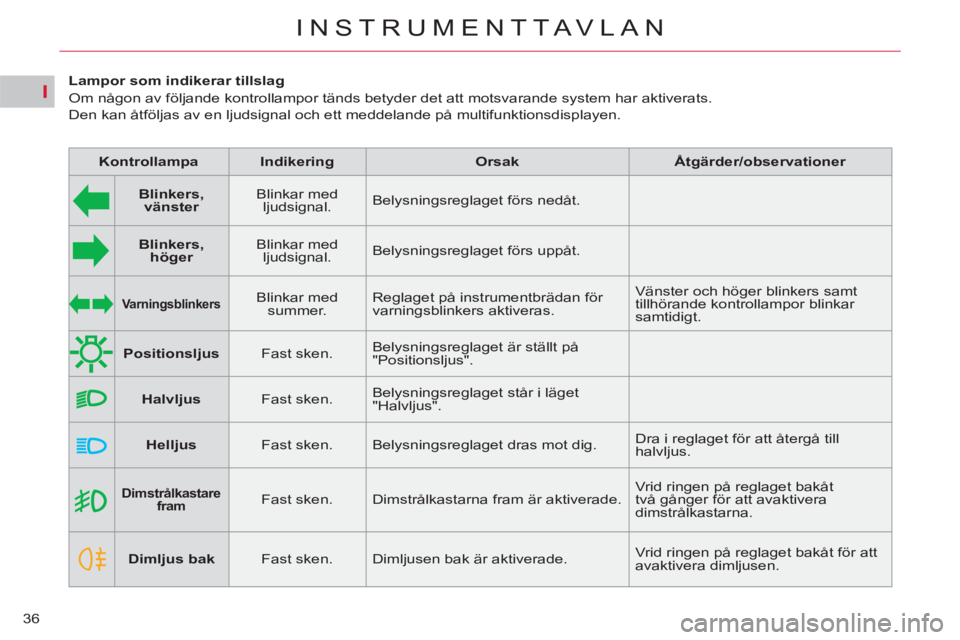

Page 38 of 340
I
36
INSTRUMENTTAVLAN
Dimstrålkastare
fram
Fast sken. Dimstrålkastarna fram är aktiverade. Vrid ringen på reglaget bakåt
två gånger för att avaktivera
dimstrålkastarna.
Dimljus bak
Fast sken. Dimljusen bak är aktiverade. Vrid ringen på reglaget bakåt för att
avaktivera dimljusen.
Lampor som indikerar tillslag
Om någon av följande kontrollampor tänds betyder det att motsvarande system har aktiverats.
Den kan åtföljas av en ljudsignal och ett meddelande på multifunktionsdisplayen.
Kontrollampa
Indikering
Orsak
Åtgärder/observationer
Blinkers,
vänster
Blinkar med
ljudsignal. Belysningsreglaget förs nedåt.
Blinkers,
höger
Blinkar med
ljudsignal. Belysningsreglaget förs uppåt.
Positionsljus
Fast sken. Belysningsreglaget är ställt på
"Positionsljus".
Halvljus
Fast sken. Belysningsreglaget står i läget
"Halvljus".
Helljus
Fast sken. Belysningsreglaget dras mot dig. Dra i reglaget för att återgå till
halvljus.
Varningsblinkers
Blinkar med
summer. Reglaget på instrumentbrädan för
varningsblinkers aktiveras. Vänster och höger blinkers samt
tillhörande kontrollampor blinkar
samtidigt.
Page 40 of 340
I
38
INSTRUMENTTAVLAN
Lampor som indikerar urkoppling
Om någon av dessa kontrollampor tänds bekräftar det en avsiktlig urkoppling av motsvarande system.
Detta kan åtföljas av en ljudsignal och ett meddelande på multifunktionsdisplayen.
Kontrollampa
Indikering
Orsak
Åtgärder/observationer
Krockkudde
på
passagerarsidan
Fast sken.
Reglaget som fi nns i
handskfacket ställs i läge " OFF
".
Passagerarens frontkrockkudde
är urkopplad.
I det här läget kan du installera
en bakåtvänd barnstol. Ställ reglaget på " ON
" för att aktivera
passagerarens frontkrockkudde.
I det här läget får ingen bakåtvänd barnstol
monteras här.
ESP/ASR
Fast sken. Knappen i mitten av
instrumentbrädan är
aktiverad. Dess kontrollampa
lyser.
ESP/ASR är avaktiverat.
ESP: antisladdsystem.
ASR: antispinnsystem. Tryck på knappen för att aktivera ESP/
ASR-systemet. Kontrollampan släcks.
ESP/ASR-systemet aktiveras automatiskt
då bilen startas.
Om systemet kopplas ur, återaktiveras det
automatiskt från cirka 50 km/tim.
Page 41 of 340
I
39
INSTRUMENTTAVLAN
Serviceindikator
Denna information visas i några sek-
under vid påslagning av tändningen.
Den upplyser föraren om hur lång
tid som återstår nästa servicebesök,
enligt serviceplanen.
Denna tidpunkt beräknas från och
med den senaste nollställningen av
indikatorn. Den fastställs med hjälp
av två parametrar:
- körsträcka som tillryggalagts,
- den tid som förfl utit sedan se-
naste servicebesök.
Körsträckan före nästa service
överstiger 3 000 km
Vid påslagning av tändningen visas
ingen information om service i dis-
playen mitt på instrumenttavlan.
Körsträckan före nästa service är
mellan 1 000 och 3 000 km
Vid påslagning av tändningen och
i 7 sekunder visas nyckeln som
symboliserar underhållsarbeten.
Displayen mitt på instrumenttavlan
anger hur många kilometer till nästa
servicebesök.
Exempel:
2 800 km återstår före
nästa service.
Vid påslagning av tändningen och i
7 sekunder visar displayen:
Körsträckan före nästa service
understiger 1 000 km
Exempel:
900 km återstår före nästa
service.
Vid påslagning av tändningen och i
7 sekunder visar displayen:
Serviceintervallet har passerats
Vid varje påslagning av tändningen och
i 7 sekunder blinkar nyckelsymbolen
för att påminna dig om att servicebesö-
ket nu måste ske snarast.
Exempel:
Du har kört 300 km längre än
vad som anges i serviceschemat.
Vid påslagning av tändningen och i
7 sekunder visar displayen:
Nyckelsymbolen fortsätter att lysa
i displayen för att upplysa dig om att nästa servicebesök är nära förestående.
Körsträckan som återstår till ett
servicebesök kan också vägas mot
tidsfaktorn, beroende på förarens
körvanor.
Därför kan nyckelsymbolen även
tändas om du har passerat tidpunk-
ten för servicebesöket vid två år.
Nyckelsymbolen fortsätter att lysa
i displayen, för att upplysa dig om att
en service borde ha utförts.
Page 42 of 340
I
40
INSTRUMENTTAVLAN
Nollställning av serviceindikatorn
Efter varje servicebesök ska servi-
ceindikatorn nollställas.
Detta sker på följande sätt:
)
slå av tändningen,
)
tryck på knappen för nollställning
av trippmätaren och håll den in-
tryckt,
)
slå på tändningen, kilometerräk-
naren börjar räkna ned,
)
då displayen visar "=0"
släpper
du upp knappen; nyckelsymbolen
försvinner.
Om du vill koppla ur batteriet efter
detta ingrepp bör du låsa bilen och
vänta i minst fem minuter, så att noll-
ställningen hinner registreras.
Oljenivåindikator
Informerar föraren om oljenivån i
motorn.
Denna information visas i några sek-
under vid påslagning av tändningen,
efter informationen om service.
Den här nivåkontrollen är bara giltig
om fordonet står på plan mark och
motorn har varit avstängd i mer än
15 minuter.
Rätt oljenivå
För låg oljenivå
Detta indikeras genom att medde-
landet "Felaktig oljenivå" visas.
Om oljebristen bekräftas av en kon-
troll med den manuella mätstickan
bör du snarast fylla på olja, för att
undvika att motorn skadas.
Felaktig oljenivåmätare
Felet indikeras av att meddelandet
"Ogiltig oljenivåmätning" blinkar.
Vänd dig till en CITROËN eller en
annan kvalifi cerad verkstad.
Page 43 of 340
I
41
INSTRUMENTTAVLAN
Oljetemperaturindikator
Vid normalt väder bör indikeringarna
vara kvar i område 1
.
Vid krävande körförhållanden kan
indikeringarna tändas i område 2
.
Sakta ner i så fall och stanna motorn
och kontrollera nivåerna om så be-
hövs (se motsvarande kapitel).
Temperaturindikator
för kylvätska
Vid normal funktion tänds indikering-
arna i område 1
.
Under vissa krävande körförhållanden
kan indikeringarna tändas i område 2
.
Kontrollampan för kylvätsketemperatur A
och STOP-lampan
tänds på instru-
menttavlan - stanna genast
. Slå ifrån
tändningen. Kylfl äkten kan fortsätta
gå en viss tid
.
Kontakta en CITROËN-verkstad el-
ler en annan kvalifi cerad verkstad.
Kontrollera nivåerna om SERVICE-
lampan tänds (se motsvarande
kapitel). När lampan för låg bränslenivå tänds
på horisontell mark har reservnivån
i har nåtts.
Ett varningsmeddelande visas på in-
strumenttavlans display.
Bränslenivåindikator
Page 45 of 340
II
43
MULTIFUNKTIONSDISPLAYER
MONOKROM DISPLAY C
Huvudmeny
Tryck på reglage A
för att visa mul-
tifunktionsdisplayens "Huvudmeny".
Med denna meny har du tillgång till
följande funktioner:
Presentation
Radio-CD
(Se kapitlet "Audio och
telematik")
Handsfree-sats
Bluetooth ®
(Se kapitlet "Audio och
telematik")
Reglage
1.
Tid
2.
Utetemperatur
3.
Datum och visningsområde
Då utetemperaturen ligger mellan
+3 ºC och -3 °C, blinkar visningen
av temperaturen (risk för halka).
Den visade utetemperaturen kan
vara högre än den verkliga tempe-
raturen, då fordonet stått parkerat i
solen.
Vi rekommenderar inte att föraren
använder reglagen under färd.
Personlig prägel -
Konfigurering
Den möjliggör in-/urkoppling av:
- Ljusstyrkan och kontrasten på
multifunktionsdisplayen,
- Datum och tid,
- Enheterna för den utetemperatur
som visas.
A.
Öppnar "Huvudmenyn"
B.
Avbryter pågående åtgärd eller
återgår till föregående visning
C.
Bläddring i displayens menyer
Godkänn på ratten
D.
Godkänn på bilradions frontpanel
Page 46 of 340
II
44
MULTIFUNKTIONSDISPLAYER
Inställning av ljusstyrka och
kontrast
)
Tryck på A
.
)
Välj med hjälp av C
menyn
"Inställning av ljusstyrka - video".
Bekräfta med en tryckning på C
på ratten eller på D
på bilradion.
)
Välj displayinställningar med
hjälp av C
. Bekräfta med en
tryckning på C
på ratten eller på
D
på bilradion.
)
Välj inställning av ljusstyrkan.
Bekräfta med en tryckning på C
på ratten eller på D
på bilradion.
)
Välj med hjälp av C
och bekräfta
sedan genom att trycka på C
på
ratten eller på D
på bilradion,
vilket visningssätt som önskas,
inverterat eller normalt. För att
ställa in ljusstyrkan ska du välja
"+" eller "-" och göra inställningen
genom att trycka på C
.
)
Bekräfta med "OK"
på displayen.
Inställning av datum och tid
)
Tryck på A
.
)
Välj menyn för inställning av tid
med hjälp av C
. Bekräfta sedan
genom en tryckning på C
på rat-
ten eller D
på bilradion.
)
Välj displayinställningar med
hjälp av C
. Bekräfta valet med en
tryckning på C
på ratten eller D
på bilradion.
)
Välj inställning av datum och tid
med hjälp av B
. Bekräfta sedan,
genom att trycka på C
på ratten
eller på D
på bilradion.
)
Välj med hjälp av C
vilka värden
som ska ändras. Bekräfta genom
en tryckning på C
på ratten eller
D
på bilradion.
)
Bekräfta med "OK"
på displayen.
Val av enheter
)
Tryck på A
.
)
Välj menyn för val av temperatu-
renheter med hjälp av C
. Bekräfta
sedan genom en tryckning på C
på ratten eller D
på bilradion.
)
Välj vilken enhet som ska änd-
ras med hjälp av C
och bekräfta
sedan med en tryckning på C
på
ratten eller D
på bilradion.
)
Bekräfta med "OK"
på displayen.
Val av informationstyp som
visas (Mode)
Upprepade tryckningar i änden av
torkarreglaget eller på bilradions
MODE
-knapp gör det möjligt att
välja vilken informationstyp som ska
visas på multifunktionsdisplayen
(datum eller bilradio, CD, CD MP3,
CD-växlare).
Page 47 of 340
II
45
MULTIFUNKTIONSDISPLAYER
FÄRGDISPLAY 16/9 (MED MYWAY)
Visning på displayen
Displayen visar automatiskt och di-
rekt följande information:
- tid,
- datum,
- höjd över havet,
- utetemperatur (det visade värdet
blinkar vid risk för halt väglag),
- audiofunktioner,
- information som rör navigations-
systemet.
Reglage
På manöverpanelen för MyWay kan
du välja någon av funktionerna:
)
tryck på någon av knapparna
"RADIO"
, "MUSIC"
, "NAV"
,
"TRAFFIC"
, "SETUP"
eller
"PHONE"
för att komma till mot-
svarande meny,
)
vrid på reglaget för att ändra
valet,
)
tryck på reglaget för att bekräfta
valet,
eller
)
tryck på knappen " ESC
" för att
lämna aktuell funktion och gå
tillbaka till den föregående vis-
ningen.
*
Beroende på land. Ytterligare detaljer om dessa
funktioner fi nns i kapitlet "Audio
och telematik" eller i instruktions-
boken som du fi ck tillsammans
med övriga bilhandlingar.
Menyn "SETUP"
)
Tryck på knappen "SETUP"
för
att visa menyn "SETUP"
. Den
ger möjlighet att välja mellan föl-
jande funktioner:
- Språk,
- Datum och tid,
- Visning,
- Enheter,
- Systemparametrar.
Språk
Denna meny ger dig möjlighet
att välja visningsspråk: Deutsch,
English, Espanol, Français, Italiano,
Nederlands, Polski, Portugues,
Türkçe * .
Page 48 of 340
II
46
MULTIFUNKTIONSDISPLAYER
Visning
Denna meny ger dig möjlighet att
ställa in displayens ljusstyrka och
färgnyans och kartans färg (dag/
mörker-läge eller automatiskt läge).
Enheter
Denna meny ger dig möjlighet att välja
enheter för temperatur (°C eller °F) och
avstånd (km eller miles).
Systemparametrar
Denna meny ger dig möjlighet att
återställa fabriksinställningarna, visa
programversion och aktivera rullande
texter.
Av säkerhetsskäl måste föraren
stanna bilen före alla inställningar
på multifunktionsdisplayen.
Datum och tid
I denna meny kan du ställa in datum
och tid, datumformat och tidsformat.
För att ställa in datum och tid:
)
Tryck på reglaget "SETUP"
.
)
Vrid på ratten för att välja "DATE
AND TIME"
.
)
Tryck på ratten för att bekräfta.
)
Vrid på ratten för att välja "SET
DATE AND TIME"
.
)
Tryck på ratten för att bekräfta.
)
Vrid på ratten för att välja ett
fält:
- C
för dag,
- D
för månad,
- E
för år,
- F
för tid.
)
Tryck på ratten för att bekräfta.
)
Vrid på ratten eller använd siff-
rorna på knappsatsen för att
ställa in datum och tid.
)
Tryck på ratten för att bekräfta
varje fält.
)
Vrid på ratten för att välja
"FORMAT DATE"
.
)
Välj önskat format och tryck på
ratten för att bekräfta.
)
Vrid på ratten för att välja
"FORMAT TIME"
.
)
Välj önskat format och tryck på
ratten för att bekräfta.
