Wymiana żarówek oświetlenia
tablicy rejestracyjnej (W5W)
)
Włożyć cienki śrubokręt do jed-
nego z zewnętrznych otworów
przezroczystej osłony.
)
Popchnąć do zewnątrz, by go
odblokować.
Wymiana trzeciego światła stop
(diody)
Aby wymienić ten rodzaj świateł dio-
dowych, należy skontaktować się z
ASO sieci CITROËN lub z warszta-
tem specjalistycznym.
)
Zdjąć przezroczystą osłonę.
)
Wymienić uszkodzoną żarówkę.
Page 192 of 333
XI
190
INFORMACJE PRAKTYCZNE
Wymiana żarówek we
wnętrzu
Lampki sufi towe
)
Odczepić pokrywkę lampki sufi towej
w celu uzyskania dostępu do żarówki.
Żarówka: W 5W
Lampki do czytania map z tyłu
(Tourer)
)
Odczepić pokrywkę lampki, aby
uzyskać dostęp do żarówki.
Żarówka :
W 5W
Lampka do czytania
)
Odczepić pokrywkę.
)
W celu uzyskania dostępu do żarówki,
należy odczepić, jeżeli jest to konieczne,
przegrodę danej lampki do czytania.
Oświetlenie bagażnika
)
Odczepić klosz i użyć żarówki
W 5W.
Oświetlenie progu drzwi
)
Odczepić klosz i użyć żarówki
W 5W.
Oświetlenie podłogi
)
Odczepić klosz i użyć żarówki
W 5W.
Schowek w desce rozdzielczej
)
Odczepić klosz i użyć żarówki
W 5W.
Page 193 of 333
XI
191
INFORMACJE PRAKTYCZNE
WYMIANA BEZPIECZNIKA
Sposób postępowania w celu wy-
miany uszkodzonego bezpiecznika
na nowy, aby usunąć awarię odpo-
wiedniej funkcji.
W samochodzie znajdują się dwie skrzyn-
ki bezpieczników, jedna pod tablicą roz-
dzielczą, a druga w komorze silnika.
Wymiana bezpiecznika
Przed dokonaniem wymiany bez-
piecznika konieczne jest odszuka-
nie przyczyny jego przepalenia się
i dokonanie niezbędnej naprawy.
Numery bezpieczników podane są
na skrzynce bezpieczników.
Niesprawny bezpiecznik zawsze na-
leży wymieniać na bezpiecznik o ta-
kiej samej wartości natężenia prądu
(tego samego koloru).
Należy używać specjalnych szczy-
piec 1
umieszczonych na pokrywie
w pobliżu skrzynek bezpieczników.
Dobry
Zły
Szczypce 1
Bezpieczniki pod deską rozdzielczą
Dostęp do bezpieczników
)
otworzyć schowek do oporu, a
następnie pociągnąć energicz-
nie poziomo,
)
zdemontować nakładkę pocią-
gając zdecydowanym ruchem za
dolną część.
Skrzynka bezpieczników C
Skrzynka bezpieczników A
Szczypce 1
Podczas montażu schowka pod-
ręcznego, przestrzegać następują-
cych zaleceń:
- Schowek podręczny ustawiony
poziomo: włożyć dolną część,
zwracając uwagę, czy wypusty
znajdują się naprzeciwko pro-
wadnic.
- Pchnąć jednym mocnym ruchem
do przodu.
- Zamknąć schowek, zwracając
uwagę, czy sprężyny znajdujące
się z tyłu przechodzą nad schow-
kiem
Skrzynka bezpieczników B
Page 194 of 333
XI
192
INFORMACJE PRAKTYCZNE

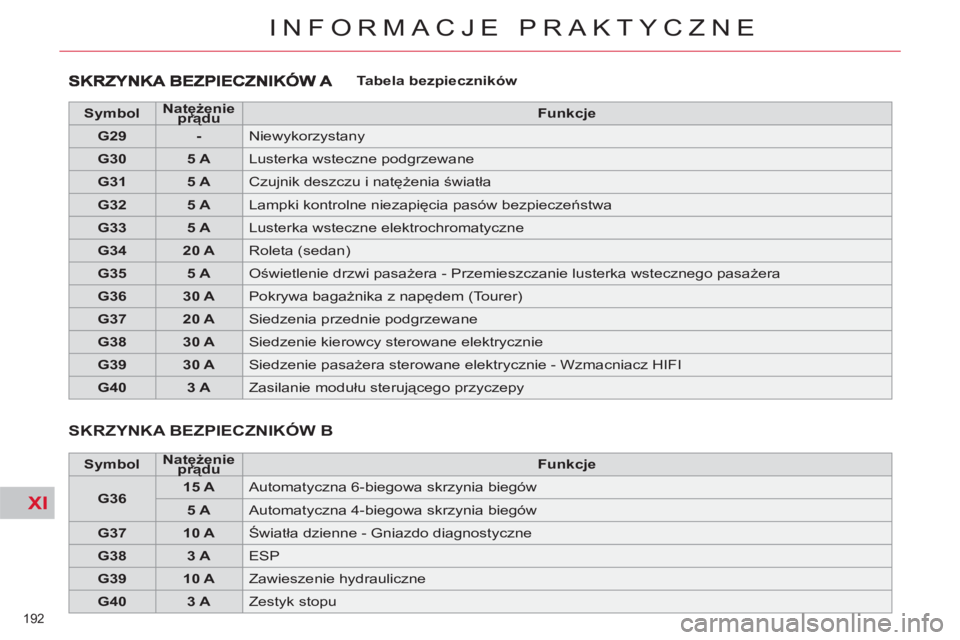

Tabela bezpieczników
Symbol
Natężenie
prądu
Funkcje
G29
-
Niewykorzystany
G30
5 A
Lusterka wsteczne podgrzewane
G31
5 A
Czujnik deszczu i natężenia światła
G32
5 A
Lampki kontrolne niezapięcia pasów bezpieczeństwa
G33
5 A
Lusterka wsteczne elektrochromatyczne
G34
20 A
Roleta (sedan)
G35
5 A
Oświetlenie drzwi pasażera - Przemieszczanie lusterka wstecznego pasażera
G36
30 A
Pokrywa bagażnika z napędem (Tourer)
G37
20 A
Siedzenia przednie podgrzewane
G38
30 A
Siedzenie kierowcy sterowane elektrycznie
G39
30 A
Siedzenie pasażera sterowane elektrycznie - Wzmacniacz HIFI
G40
3 A
Zasilanie modułu sterującego przyczepy
SKRZYNKA BEZPIECZNIKÓW B
Symbol
Natężenie
prądu
Funkcje
G36
15 A
Automatyczna 6-biegowa skrzynia biegów
5 A
Automatyczna 4-biegowa skrzynia biegów
G37
10 A
Światła dzienne - Gniazdo diagnostyczne
G38
3 A
ESP
G39
10 A
Zawieszenie hydrauliczne
G40
3 A
Zestyk stopu
Page 195 of 333
XI
193
INFORMACJE PRAKTYCZNE

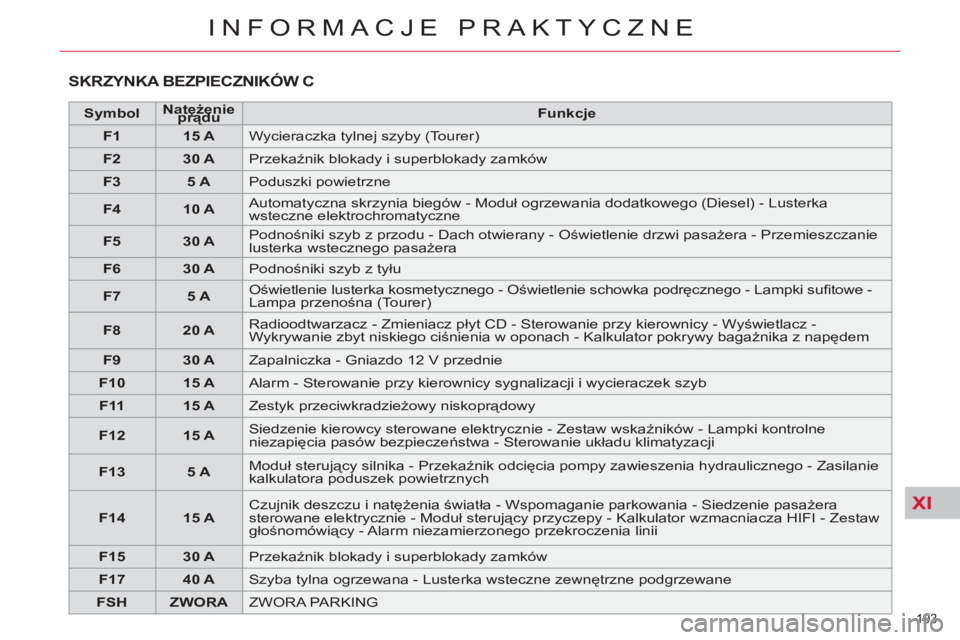

SKRZYNKA BEZPIECZNIKÓW C
Symbol
Natężenie
prądu
Funkcje
F1
15 A
Wycieraczka tylnej szyby (Tourer)
F2
30 A
Przekaźnik blokady i superblokady zamków
F3
5 A
Poduszki powietrzne
F4
10 A
Automatyczna skrzynia biegów - Moduł ogrzewania dodatkowego (Diesel) - Lusterka
wsteczne elektrochromatyczne
F5
30 A
Podnośniki szyb z przodu - Dach otwierany - Oświetlenie drzwi pasażera - Przemieszczanie
lusterka wstecznego pasażera
F6
30 A
Podnośniki szyb z tyłu
F7
5 A
Oświetlenie lusterka kosmetycznego - Oświetlenie schowka podręcznego - Lampki sufi towe -
Lampa przenośna (Tourer)
F8
20 A
Radioodtwarzacz - Zmieniacz płyt CD - Sterowanie przy kierownicy - Wyświetlacz -
Wykrywanie zbyt niskiego ciśnienia w oponach - Kalkulator pokrywy baga
żnika z napędem
F9
30 A
Zapalniczka - Gniazdo 12 V przednie
F10
15 A
Alarm - Sterowanie przy kierownicy sygnalizacji i wycieraczek szyb
F11
15 A
Zestyk przeciwkradzieżowy niskoprądowy
F12
15 A
Siedzenie kierowcy sterowane elektrycznie - Zestaw wskaźników - Lampki kontrolne
niezapięcia pasów bezpieczeństwa - Sterowanie układu klimatyzacji
F13
5 A
Moduł sterujący silnika - Przekaźnik odcięcia pompy zawieszenia hydraulicznego - Zasilanie
kalkulatora poduszek powietrznych
F14
15 A
Czujnik deszczu i natężenia światła - Wspomaganie parkowania - Siedzenie pasażera
sterowane elektrycznie - Moduł sterujący przyczepy - Kalkulator wzmacniacza HIFI - Zestaw
głośnomówiący - Alarm niezamierzonego przekroczenia linii
F15
30 A
Przekaźnik blokady i superblokady zamków
F17
40 A
Szyba tylna ogrzewana - Lusterka wsteczne zewnętrzne podgrzewane
FSH
ZWORA
ZWORA PARKING
Page 196 of 333
XI
194
INFORMACJE PRAKTYCZNE
Bezpieczniki w komorze
silnika
Po dokonaniu wymiany bezpiecznika
pokrywę należy starannie zamknąć.
Czynności dotyczące bezpiecz-
ników MAXI zabezpieczenia do-
datkowego, znajdujących się w
skrzynkach, są zastrzeżone dla
ASO sieci CITROËN lub dla war-
sztatu specjalistycznego
.
Dostęp do bezpieczników
)
Odkręcić każdy wkręt o 1/4 ob-
rotu.
)
Wymienić bezpiecznik.

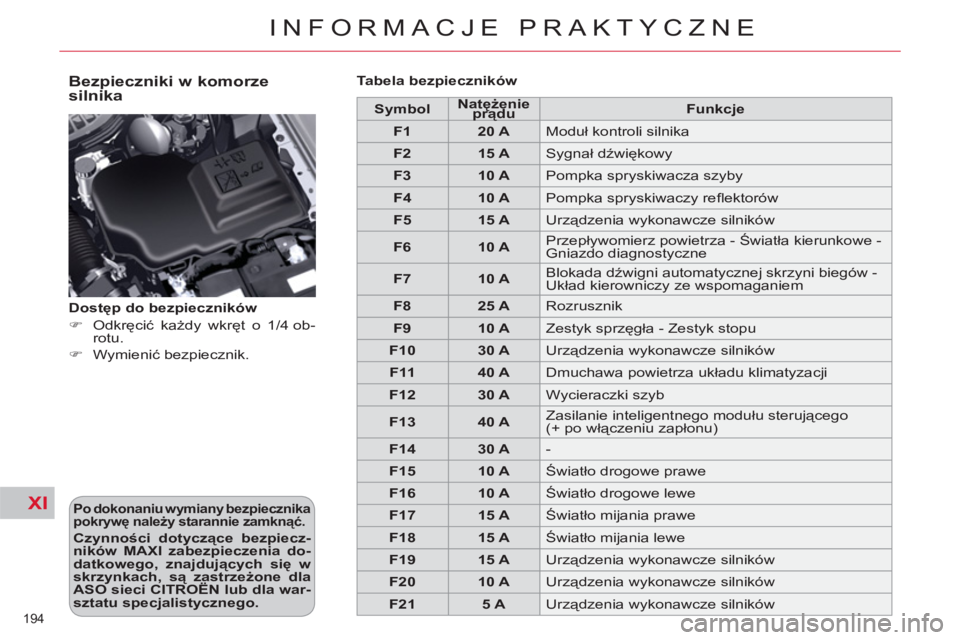

Tabela bezpieczników
Symbol
Natężenie
prądu
Funkcje
F1
20 A
Moduł kontroli silnika
F2
15 A
Sygnał dźwiękowy
F3
10 A
Pompka spryskiwacza szyby
F4
10 A
Pompka spryskiwaczy refl ektorów
F5
15 A
Urządzenia wykonawcze silników
F6
10 A
Przepływomierz powietrza - Światła kierunkowe -
Gniazdo diagnostyczne
F7
10 A
Blokada dźwigni automatycznej skrzyni biegów -
Układ kierowniczy ze wspomaganiem
F8
25 A
Rozrusznik
F9
10 A
Zestyk sprzęgła - Zestyk stopu
F10
30 A
Urządzenia wykonawcze silników
F11
40 A
Dmuchawa powietrza układu klimatyzacji
F12
30 A
Wycieraczki szyb
F13
40 A
Zasilanie inteligentnego modułu sterującego
(+ po włączeniu zapłonu)
F14
30 A
-
F15
10 A
Światło drogowe prawe
F16
10 A
Światło drogowe lewe
F17
15 A
Światło mijania prawe
F18
15 A
Światło mijania lewe
F19
15 A
Urządzenia wykonawcze silników
F20
10 A
Urządzenia wykonawcze silników
F21
5 A
Urządzenia wykonawcze silników
Page 197 of 333
XI
!
195
INFORMACJE PRAKTYCZNE

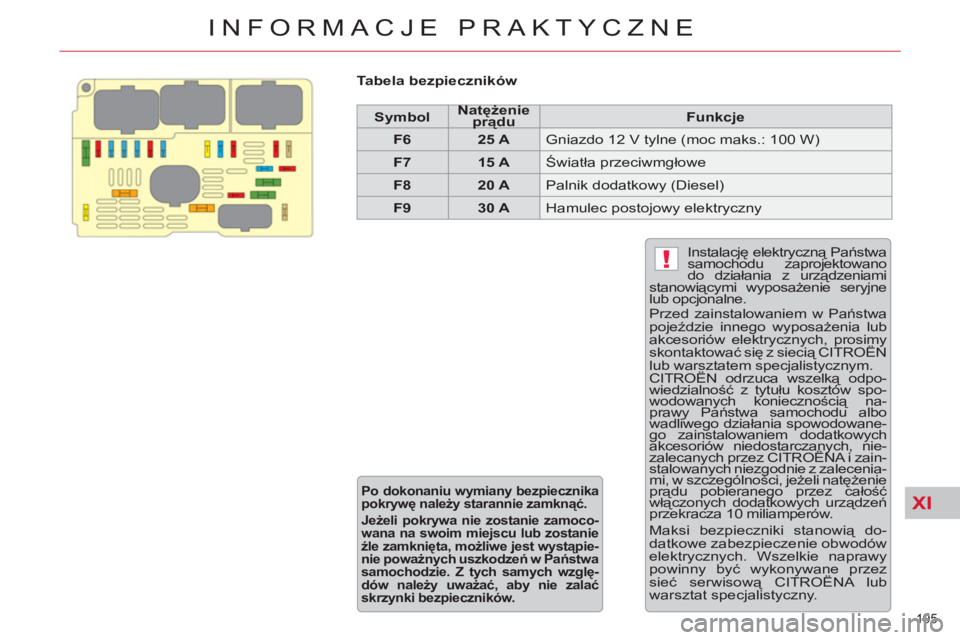

Tabela bezpieczników
Symbol
Natężenie
prądu
Funkcje
F6
25 A
Gniazdo 12 V tylne (moc maks.: 100 W)
F7
15 A
Światła przeciwmgłowe
F8
20 A
Palnik dodatkowy (Diesel)
F9
30 A
Hamulec postojowy elektryczny
Instalację elektryczną Państwa
samochodu zaprojektowano
do działania z urządzeniami
stanowiącymi wyposażenie seryjne
lub opcjonalne.
Przed zainstalowaniem w Państwa
pojeździe innego wyposażenia lub
akcesoriów elektrycznych, prosimy
skontaktować się z siecią CITROËN
lub warsztatem specjalistycznym.
CITROËN odrzuca wszelką odpo-
wiedzialność z tytułu kosztów spo-
wodowanych koniecznością na-
prawy Państwa samochodu albo
wadliwego dzia
łania spowodowane-
go zainstalowaniem dodatkowych
akcesoriów niedostarczanych, nie-
zalecanych przez CITROËNA i zain-
stalowanych niezgodnie z zalecenia-
mi, w szczególności, jeżeli natężenie
prądu pobieranego przez całość
włączonych dodatkowych urządzeń
przekracza 10 miliamperów.
Maksi bezpieczniki stanowią do-
datkowe zabezpieczenie obwodów
elektrycznych. Wszelkie naprawy
powinny być wykonywane przez
sieć serwisową CITROËNA lub
warsztat specjalistyczny.
Po dokonaniu wymiany bezpiecznika
pokrywę należy starannie zamknąć.
Jeżeli pokrywa nie zostanie zamoco-
wana na swoim miejscu lub zostanie
źle zamknięta, możliwe jest wystąpie-
nie poważnych uszkodzeń w Państwa
samochodzie. Z tych samych wzglę-
dów należy uważać, aby nie zalać
skrzynki bezpieczników.
Page 198 of 333
XI
!
196
INFORMACJE PRAKTYCZNE

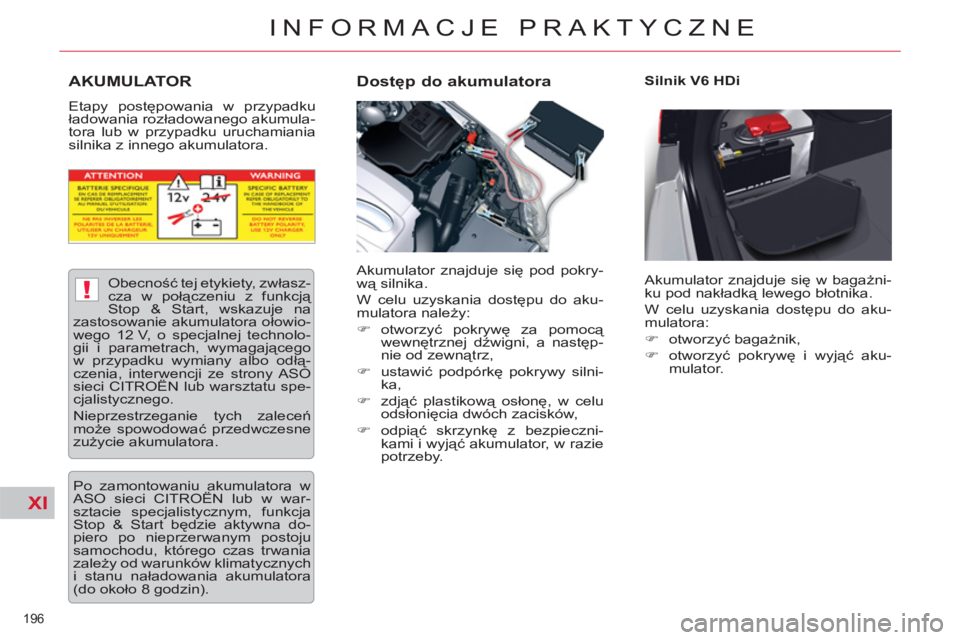

AKUMULATOR
Etapy postępowania w przypadku
ładowania rozładowanego akumula-
tora lub w przypadku uruchamiania
silnika z innego akumulatora.
Dostęp do akumulatora
Silnik V6 HDi
Akumulator znajduje się pod pokry-
wą silnika.
W celu uzyskania dostępu do aku-
mulatora należy:
)
otworzyć pokrywę za pomocą
wewnętrznej dźwigni, a następ-
nie od zewnątrz,
)
ustawić podpórkę pokrywy silni-
ka,
)
zdjąć plastikową osłonę, w celu
odsłonięcia dwóch zacisków,
)
odpiąć skrzynkę z bezpieczni-
kami i wyjąć akumulator, w razie
potrzeby. Akumulator znajduje się w bagażni-
ku pod nakładką lewego błotnika.
W celu uzyskania dostępu do aku-
mulatora:
)
otworzyć bagażnik,
)
otworzyć pokrywę
i wyjąć aku-
mulator.
Obecność tej etykiety, zwłasz-
cza w połączeniu z funkcją
Stop & Start, wskazuje na
zastosowanie akumulatora ołowio-
wego 12 V, o specjalnej technolo-
gii i parametrach, wymagającego
w przypadku wymiany albo odłą-
czenia, interwencji ze strony ASO
sieci CITROËN lub warsztatu spe-
cjalistycznego.
Nieprzestrzeganie tych zaleceń
może spowodować przedwczesne
zużycie akumulatora.
Po zamontowaniu akumulatora w
ASO sieci CITROËN lub w war-
sztacie specjalistycznym, funkcja
Stop & Start będzie aktywna do-
piero po nieprzerwanym postoju
samochodu, którego czas trwania
zależy od warunków klimatycznych
i stanu naładowania akumulatora
(do około 8 godzin).
Page 199 of 333
XI
!
197
INFORMACJE PRAKTYCZNE

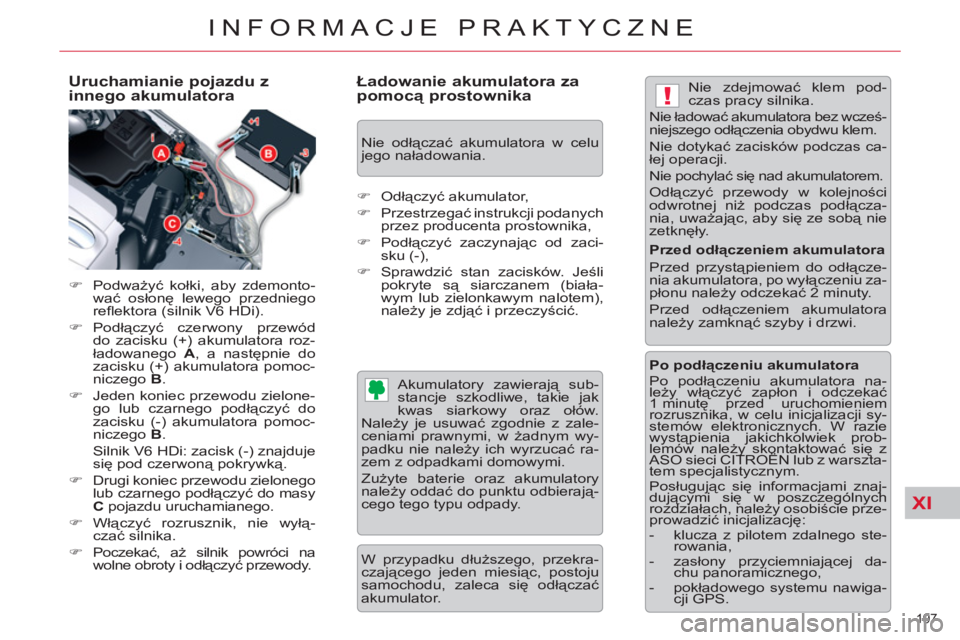

Uruchamianie pojazdu z
innego akumulatora
)
Podważyć kołki, aby zdemonto-
wać osłonę lewego przedniego
refl ektora (silnik V6 HDi).
)
Podłączyć czerwony przewód
do zacisku (+) akumulatora roz-
ładowanego A
, a następnie do
zacisku (+) akumulatora pomoc-
niczego B
.
)
Jeden koniec przewodu zielone-
go lub czarnego podłączyć do
zacisku (-) akumulatora pomoc-
niczego B
.
Silnik V6 HDi: zacisk (-) znajduje
się pod czerwoną pokrywką.
)
Drugi koniec przewodu zielonego
lub czarnego podłączyć do masy
C
pojazdu uruchamianego.
)
Włączyć rozrusznik, nie wyłą-
czać silnika.
)
Poczekać, aż silnik powróci na
wolne obroty i odłączyć przewody.
Ładowanie akumulatora za
pomocą prostownika
Akumulatory zawierają sub-
stancje szkodliwe, takie jak
kwas siarkowy oraz ołów.
Należy je usuwać zgodnie z zale-
ceniami prawnymi, w żadnym wy-
padku nie należy ich wyrzucać ra-
zem z odpadkami domowymi.
Zużyte baterie oraz akumulatory
należy oddać do punktu odbierają-
cego tego typu odpady.
W przypadku dłuższego, przekra-
czającego jeden miesiąc, postoju
samochodu, zaleca się odłączać
akumulator. Nie zdejmować klem pod-
czas pracy silnika.
Nie ładować akumulatora bez wcześ-
niejszego odłączenia obydwu klem.
Nie dotykać zacisków podczas ca-
łej operacji.
Nie pochylać się nad akumulatorem.
Odłączyć przewody w kolejności
odwrotnej niż podczas podłącza-
nia, uważając, aby się ze sobą nie
zetknęły.
Przed odłączeniem akumulatora
Przed przystąpieniem do odłącze-
nia akumulatora, po wyłączeniu za-
płonu należy odczekać 2 minuty.
Przed odłączeniem akumulatora
należy zamknąć szyby i drzwi.
Po podłączeniu akumulatora
Po podłączeniu akumulatora na-
leży włączyć zapłon i odczekać
1 minutę przed uruchomieniem
rozrusznika, w celu inicjalizacji sy-
stemów elektronicznych. W razie
wystąpienia jakichkolwiek prob-
lemów należy skontaktować się z
ASO sieci CITROËN lub z warszta-
tem specjalistycznym.
Posługując się informacjami znaj-
dującymi się w poszczególnych
rozdziałach, należy osobiście prze-
prowadzić inicjalizację:
- klucza z pilotem zdalnego ste-
rowania,
- zasłony przyciemniają
cej da-
chu panoramicznego,
- pokładowego systemu nawiga-
cji GPS.
)
Odłączyć akumulator,
)
Przestrzegać instrukcji podanych
przez producenta prostownika,
)
Podłączyć zaczynając od zaci-
sku (-),
)
Sprawdzić stan zacisków. Jeśli
pokryte są siarczanem (biała-
wym lub zielonkawym nalotem),
należy je zdjąć i przeczyścić.
Nie odłączać akumulatora w celu
jego naładowania.
Page 200 of 333
XI
!
198
INFORMACJE PRAKTYCZNE

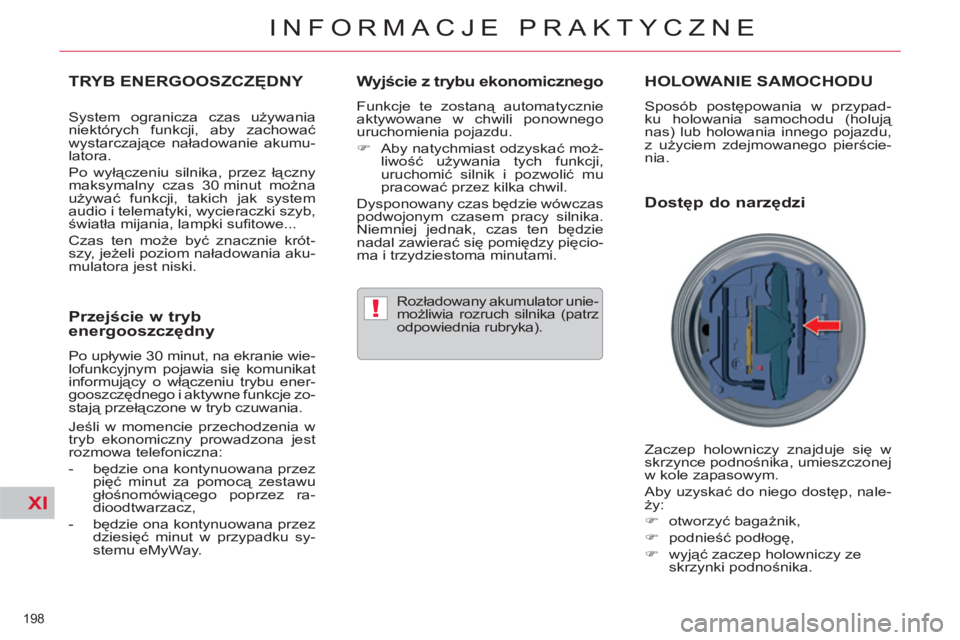

TRYB ENERGOOSZCZĘDNY
System ogranicza czas używania
niektórych funkcji, aby zachować
wystarczające naładowanie akumu-
latora.
Po wyłączeniu silnika, przez łączny
maksymalny czas 30 minut można
używać funkcji, takich jak system
audio i telematyki, wycieraczki szyb,
światła mijania, lampki sufi towe...
Czas ten może być znacznie krót-
szy, jeżeli poziom naładowania aku-
mulatora jest niski.
Wyjście z trybu ekonomicznego
Funkcje te zostaną automatycznie
aktywowane w chwili ponownego
uruchomienia pojazdu.
)
Aby natychmiast odzyskać moż-
liwość używania tych funkcji,
uruchomić silnik i pozwolić mu
pracować przez kilka chwil.
Dysponowany czas będzie wówczas
podwojonym czasem pracy silnika.
Niemniej jednak, czas ten będzie
nadal zawierać się pomiędzy pięcio-
ma i trzydziestoma minutami.
Rozładowany akumulator unie-
możliwia rozruch silnika (patrz
odpowiednia rubryka).
HOLOWANIE SAMOCHODU
Sposób postępowania w przypad-
ku holowania samochodu (holują
nas) lub holowania innego pojazdu,
z użyciem zdejmowanego pierście-
nia.
Dostęp do narzędzi
Zaczep holowniczy znajduje się w
skrzynce podnośnika, umieszczonej
w kole zapasowym.
Aby uzyskać do niego dostęp, nale-
ży:
)
otworzyć bagażnik,
)
podnieść podłogę,
)
wyjąć zaczep holowniczy ze
skrzynki podnośnika.
Przejście w tryb
energooszczędny
Po upływie 30 minut, na ekranie wie-
lofunkcyjnym pojawia się komunikat
informujący o włączeniu trybu ener-
gooszczędnego i aktywne funkcje zo-
stają przełączone w tryb czuwania.
Jeśli w momencie przechodzenia w
tryb ekonomiczny prowadzona jest
rozmowa telefoniczna:
- będzie ona kontynuowana przez
pięć minut za pomocą zestawu
głośnomówiącego poprzez ra-
dioodtwarzacz,
- będzie ona kontynuowana przez
dziesięć minut w przypadku sy-
stemu eMyWay.
