CITROEN C5 2014 Instrukcja obsługi (in Polish)
Manufacturer: CITROEN, Model Year: 2014, Model line: C5, Model: CITROEN C5 2014Pages: 333, PDF Size: 12.02 MB
Page 181 of 333
XI
!
179

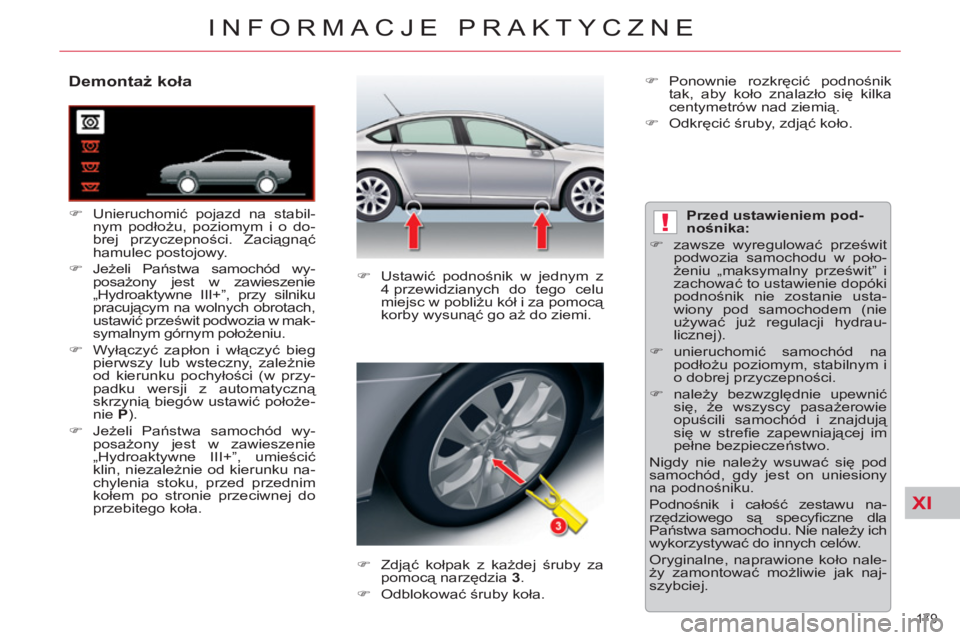

INFORMACJE PRAKTYCZNE
Demontaż koła
)
Unieruchomić pojazd na stabil-
nym podłożu, poziomym i o do-
brej przyczepności. Zaciągnąć
hamulec postojowy.
)
Jeżeli Państwa samochód wy-
posażony jest w zawieszenie
„Hydroaktywne III+”, przy silniku
pracującym na wolnych obrotach,
ustawić prześwit podwozia w mak-
symalnym górnym położeniu.
)
Wyłączyć zapłon i włączyć bieg
pierwszy lub wsteczny, zależnie
od kierunku pochyłości (w przy-
padku wersji z automatyczną
skrzynią biegów ustawić położe-
nie P
).
)
Jeżeli Państwa samochód wy-
posażony jest w zawieszenie
„Hydroaktywne III+”, umieścić
klin, niezależnie od kierunku na-
chylenia stoku, przed przednim
kołem po stronie przeciwnej do
przebitego koła.
)
Ustawić podnośnik w jednym z
4 przewidzianych do tego celu
miejsc w pobliżu kół i za pomocą
korby wysunąć go aż do ziemi.
)
Zdjąć kołpak z każdej śruby za
pomocą narzędzia 3
.
)
Odblokować śruby koła.
Przed ustawieniem pod-
nośnika:
)
zawsze wyregulować prześwit
podwozia samochodu w poło-
żeniu „maksymalny prześwit” i
zachować to ustawienie dopóki
podnośnik nie zostanie usta-
wiony pod samochodem (nie
używać już regulacji hydrau-
licznej).
)
unieruchomić samochód na
podłożu poziomym, stabilnym i
o dobrej przyczepności.
)
nale
ży bezwzględnie upewnić
się, że wszyscy pasażerowie
opuścili samochód i znajdują
się w strefi e zapewniającej im
pełne bezpieczeństwo.
Nigdy nie należy wsuwać się pod
samochód, gdy jest on uniesiony
na podnośniku.
Podnośnik i całość zestawu na-
rzędziowego są specyfi czne dla
Państwa samochodu. Nie należy ich
wykorzystywać do innych celów.
Oryginalne, naprawione koło nale-
ży zamontować możliwie jak naj-
szybciej.
)
Ponownie rozkręcić podnośnik
tak, aby koło znalazło się kilka
centymetrów nad ziemią.
)
Odkręcić śruby, zdjąć koło.
Page 182 of 333
XI
!
180
INFORMACJE PRAKTYCZNE

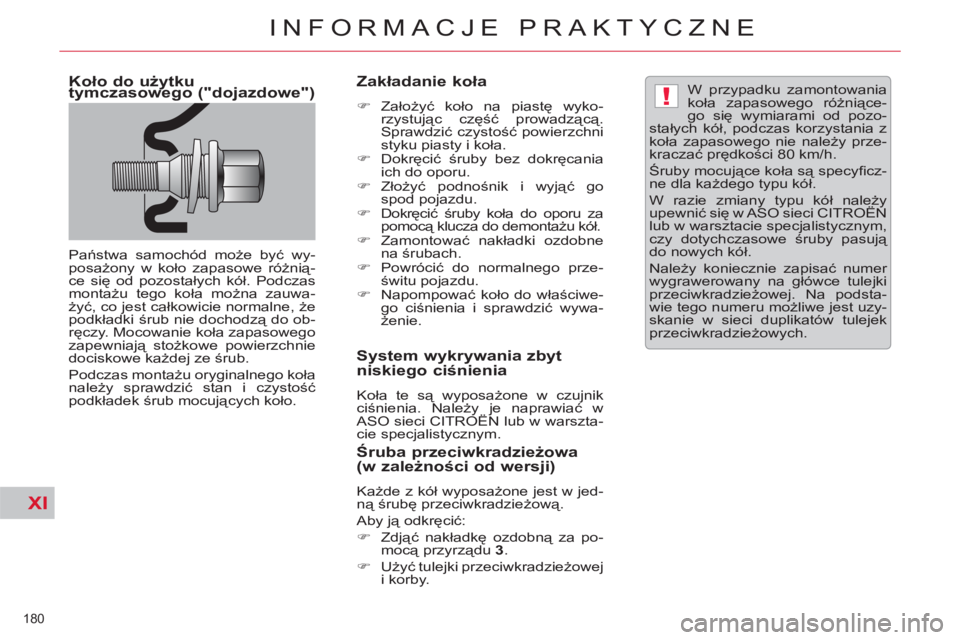

Koło do użytku
tymczasowego ("dojazdowe")
Państwa samochód może być wy-
posażony w koło zapasowe różnią-
ce się od pozostałych kół. Podczas
montażu tego koła można zauwa-
żyć, co jest całkowicie normalne, że
podkładki śrub nie dochodzą do ob-
ręczy. Mocowanie koła zapasowego
zapewniają stożkowe powierzchnie
dociskowe każdej ze śrub.
Podczas montażu oryginalnego koła
należy sprawdzić stan i czystość
podkładek śrub mocujących koło.
Zakładanie koła
)
Założyć koło na piastę wyko-
rzystując część prowadzącą.
Sprawdzić czystość powierzchni
styku piasty i koła.
)
Dokręcić śruby bez dokręcania
ich do oporu.
)
Złożyć podnośnik i wyjąć go
spod pojazdu.
)
Dokręcić śruby koła do oporu za
pomocą klucza do demontażu kół.
)
Zamontować nakładki ozdobne
na śrubach.
)
Powrócić do normalnego prze-
świtu pojazdu.
)
Napompować koło do właściwe-
go ciśnienia i sprawdzić wywa-
żenie.
System wykrywania zbyt
niskiego ciśnienia
Koła te są wyposażone w czujnik
ciśnienia. Należy je naprawiać w
ASO sieci CITROËN lub w warszta-
cie specjalistycznym.
Śruba przeciwkradzieżowa
(w zależności od wersji)
Każde z kół wyposażone jest w jed-
ną śrubę przeciwkradzieżową.
Aby ją odkręcić
:
)
Zdjąć nakładkę ozdobną za po-
mocą przyrządu 3
.
)
Użyć tulejki przeciwkradzieżowej
i korby.
W przypadku zamontowania
koła zapasowego różniące-
go się wymiarami od pozo-
stałych kół, podczas korzystania z
koła zapasowego nie należy prze-
kraczać prędkości 80 km/h.
Śruby mocujące koła są specyfi cz-
ne dla każdego typu kół.
W razie zmiany typu kół należy
upewnić się w ASO sieci CITROËN
lub w warsztacie specjalistycznym,
czy dotychczasowe śruby pasują
do nowych kół.
Należy koniecznie zapisać numer
wygrawerowany na główce tulejki
przeciwkradzieżowej. Na podsta-
wie tego numeru możliwe jest uzy-
skanie w sieci duplikatów tulejek
przeciwkradzieżowych.
Page 183 of 333
XI
!
181

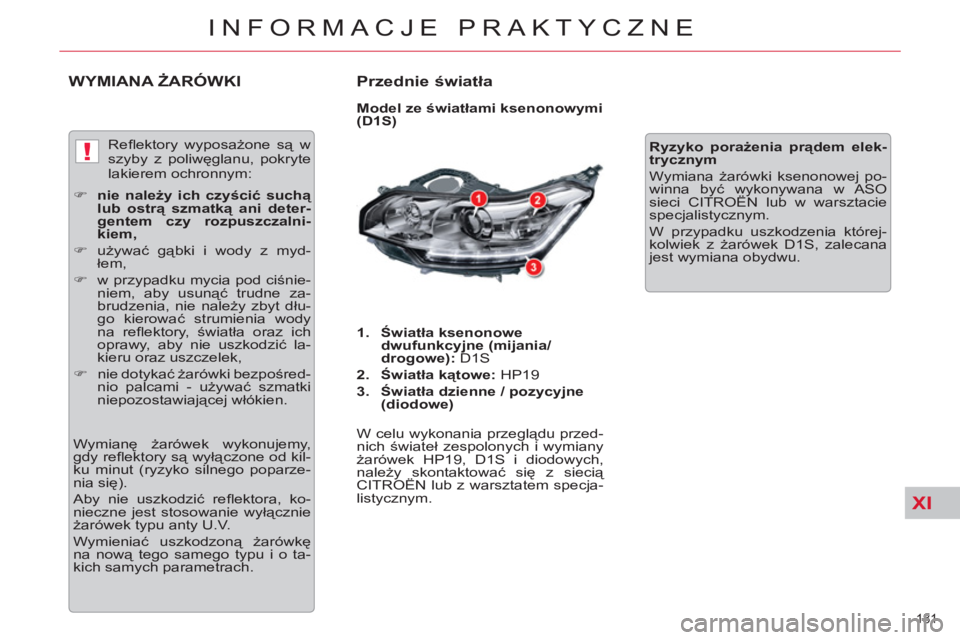

INFORMACJE PRAKTYCZNE
WYMIANA ŻARÓWKI
Przednie światła
Model ze światłami ksenonowymi
(D1S)
1.
Światła ksenonowe
dwufunkcyjne (mijania/
drogowe):
D1S
2.
Światła kątowe:
HP19
3.
Światła dzienne / pozycyjne
(diodowe)
W celu wykonania przeglądu przed-
nich świateł zespolonych i wymiany
żarówek HP19, D1S i diodowych,
należy skontaktować się z siecią
CITROËN lub z warsztatem specja-
listycznym.
Ryzyko
porażenia prądem elek-
trycznym
Wymiana żarówki ksenonowej po-
winna być wykonywana w ASO
sieci CITROËN lub w warsztacie
specjalistycznym.
W przypadku uszkodzenia której-
kolwiek z żarówek D1S, zalecana
jest wymiana obydwu. Refl ektory wyposażone są w
szyby z poliwęglanu, pokryte
lakierem ochronnym:
)
nie należy ich czyści
ć suchą
lub ostrą szmatką ani deter-
gentem czy rozpuszczalni-
kiem,
)
używać gąbki i wody z myd-
łem,
)
w przypadku mycia pod ciśnie-
niem, aby usunąć trudne za-
brudzenia, nie należy zbyt dłu-
go kierować strumienia wody
na refl ektory, światła oraz ich
oprawy, aby nie uszkodzić la-
kieru oraz uszczelek,
)
nie dotykać żarówki bezpośred-
nio palcami - używać szmatki
niepozostawiającej włókien.
Wymianę żarówek wykonujemy,
gdy refl ektory są wyłączone od kil-
ku minut (ryzyko silnego poparze-
nia się).
Aby nie uszkodzić refl ektora, ko-
nieczne jest stosowanie wyłącznie
żarówek typu anty U.V.
Wymieniać uszkodzoną
żarówkę
na nową tego samego typu i o ta-
kich samych parametrach.
Page 184 of 333
XI
182

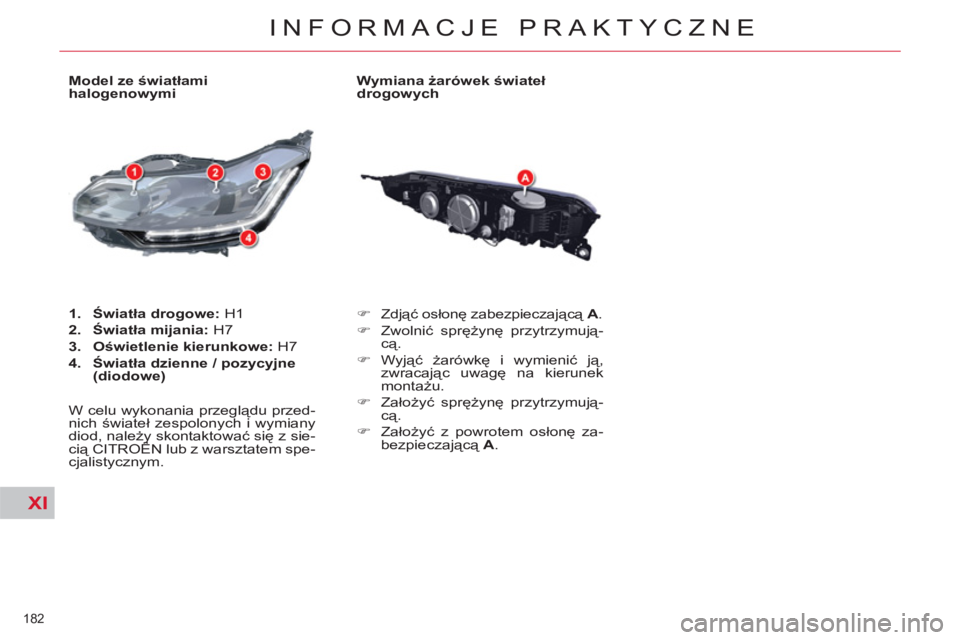

INFORMACJE PRAKTYCZNE
Wymiana żarówek świateł
drogowych
)
Zdjąć osłonę zabezpieczającą A
.
)
Zwolnić sprężynę przytrzymują-
cą.
)
Wyjąć żarówkę i wymienić ją,
zwracając uwagę na kierunek
montażu.
)
Założyć sprężynę przytrzymują-
cą.
)
Założyć z powrotem osłonę za-
bezpieczającą A
.
Model ze światłami
halogenowymi
1.
Światła drogowe:
H1
2.
Światła mijania:
H7
3.
Oświetlenie kierunkowe:
H7
4.
Światła dzienne / pozycyjne
(diodowe)
W celu wykonania przeglądu przed-
nich świateł zespolonych i wymiany
diod, należy skontaktować się z sie-
cią CITROËN lub z warsztatem spe-
cjalistycznym.
Page 185 of 333
XI
183

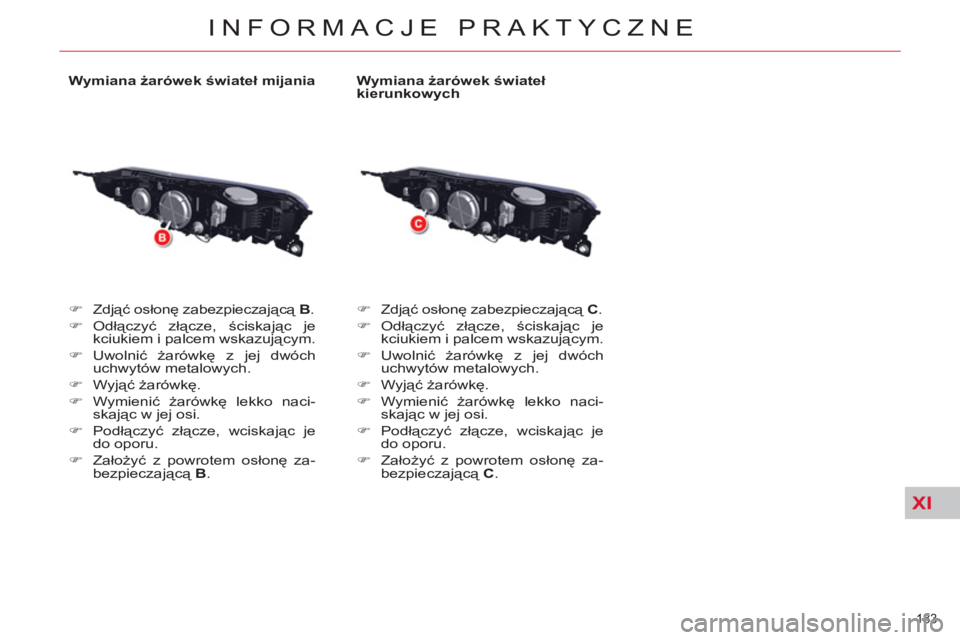

INFORMACJE PRAKTYCZNE
Wymiana żarówek świateł mijania
)
Zdjąć osłonę zabezpieczającą B
.
)
Odłączyć złącze, ściskając je
kciukiem i palcem wskazującym.
)
Uwolnić żarówkę z jej dwóch
uchwytów metalowych.
)
Wyjąć żarówkę.
)
Wymienić żarówkę lekko naci-
skając w jej osi.
)
Podłączyć złącze, wciskając je
do oporu.
)
Założyć z powrotem osłonę za-
bezpieczającą
B
.
Wymiana żarówek świateł
kierunkowych
)
Zdjąć osłonę zabezpieczającą C
.
)
Odłączyć złącze, ściskając je
kciukiem i palcem wskazującym.
)
Uwolnić żarówkę z jej dwóch
uchwytów metalowych.
)
Wyjąć żarówkę.
)
Wymienić żarówkę lekko naci-
skając w jej osi.
)
Podłączyć złącze, wciskając je
do oporu.
)
Założyć z powrotem osłonę za-
bezpieczającą C
.
Page 186 of 333
XI
184

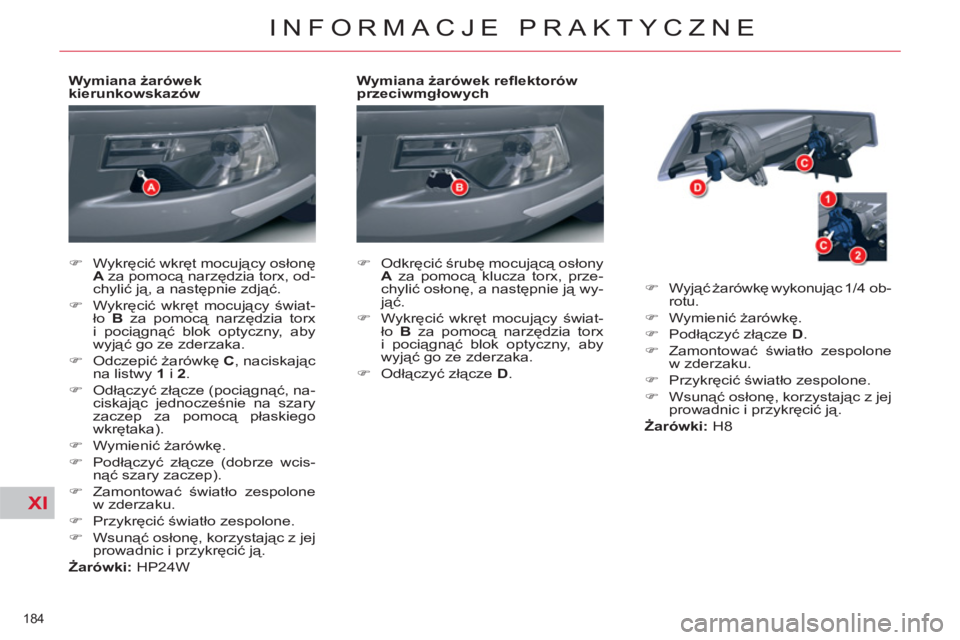

INFORMACJE PRAKTYCZNE
Wymiana żarówek refl ektorów
przeciwmgłowych
)
Odkręcić śrubę mocującą osłony
A
za pomocą klucza torx, prze-
chylić osłonę, a następnie ją wy-
jąć.
)
Wykręcić wkręt mocujący świat-
ło B
za pomocą narzędzia torx
i pociągnąć blok optyczny, aby
wyjąć go ze zderzaka.
)
Odłączyć złącze D
.
)
Wyjąć żarówkę wykonując 1/4 ob-
rotu.
)
Wymienić
żarówkę.
)
Podłączyć złącze D
.
)
Zamontować światło zespolone
w zderzaku.
)
Przykręcić światło zespolone.
)
Wsunąć osłonę, korzystając z jej
prowadnic i przykręcić ją.
Żarówki:
H8
Wymiana żarówek
kierunkowskazów
)
Wykręcić wkręt mocujący osłonę
A
za pomocą narzędzia torx, od-
chylić ją, a następnie zdjąć.
)
Wykręcić wkręt mocujący świat-
ło B
za pomocą narzędzia torx
i pociągnąć blok optyczny, aby
wyjąć go ze zderzaka.
)
Odczepić żarówkę C
, naciskając
na listwy 1
i 2
.
)
Odłączyć złącze (pociągnąć, na-
ciskając jednocześnie na szary
zaczep za pomocą płaskiego
wkrętaka).
)
Wymienić żarówkę.
)
Podłączyć złącze (dobrze wcis-
nąć szary zaczep).
)
Zamontować światło zespolone
w zderzaku.
)
Przykręcić światło zespolone.
)
Wsunąć osłonę, korzystając z jej
prowadnic i przykręcić ją.
Żarówki:
HP24W
Page 187 of 333
XI
185

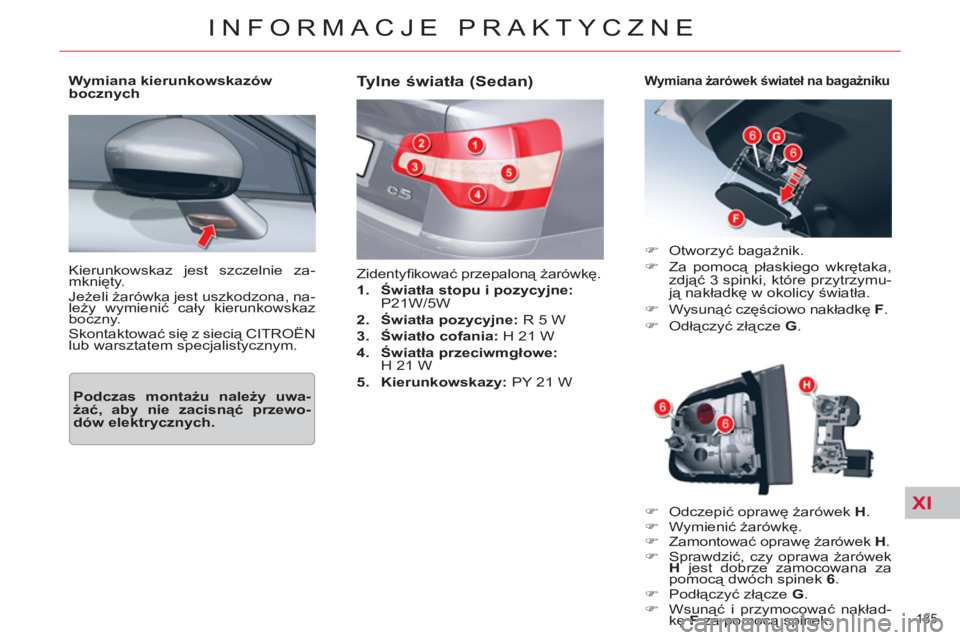

INFORMACJE PRAKTYCZNE
Kierunkowskaz jest szczelnie za-
mknięty.
Jeżeli żarówka jest uszkodzona, na-
leży wymienić cały kierunkowskaz
boczny.
Skontaktować się z siecią CITROËN
lub warsztatem specjalistycznym.
Wymiana kierunkowskazów
bocznych
Tylne światła (Sedan)
Zidentyfi kować przepaloną żarówkę.
1.
Światła stopu i pozycyjne:
P21W/5W
2.
Światła pozycyjne:
R 5 W
3.
Światło cofania:
H 21 W
4.
Światła przeciwmgłowe:
H 21 W
5.
Kierunkowskazy:
PY 21 W
)
Otworzyć bagażnik.
)
Za pomocą płaskiego wkrętaka,
zdjąć 3 spinki, które przytrzymu-
ją nakładkę w okolicy światła.
)
Wysunąć częściowo nakładkę F
.
)
Odłączy
ć złącze G
.
Wymiana żarówek świateł na bagażniku
)
Odczepić oprawę żarówek H
.
)
Wymienić żarówkę.
)
Zamontować oprawę żarówek H
.
)
Sprawdzić, czy oprawa żarówek
H
jest dobrze zamocowana za
pomocą dwóch spinek 6
.
)
Podłączyć złącze G
.
)
Wsunąć i przymocować nakład-
kę F
za pomocą spinek.
Podczas montażu należy uwa-
żać, aby nie zacisnąć przewo-
dów elektrycznych.
Page 188 of 333
XI
186
INFORMACJE PRAKTYCZNE

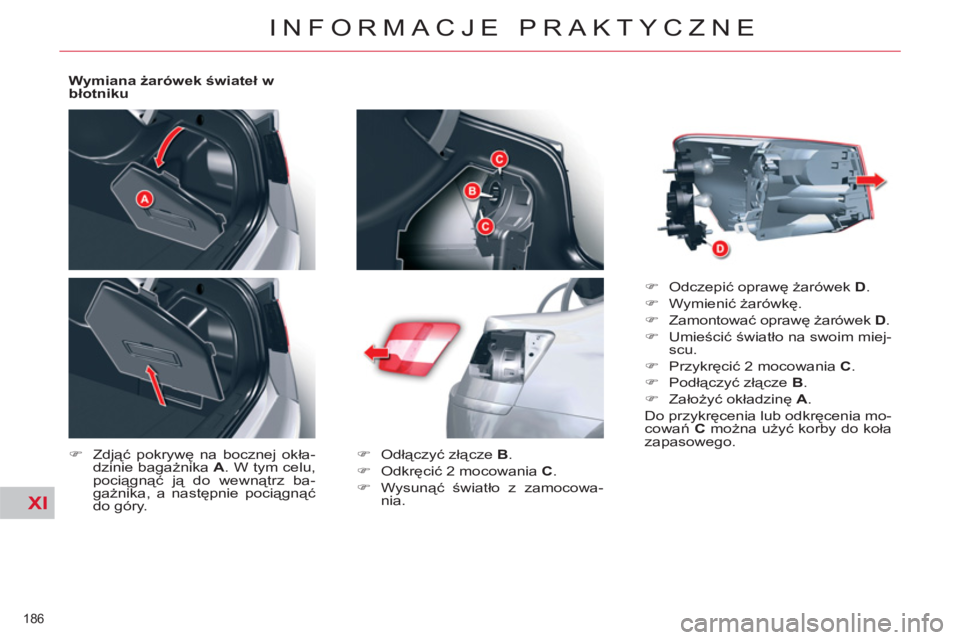

Wymiana żarówek świateł w
błotniku
)
Zdjąć pokrywę na bocznej okła-
dzinie bagażnika A
. W tym celu,
pociągnąć ją do wewnątrz ba-
gażnika, a następnie pociągnąć
do góry.
)
Odłączyć złącze B
.
)
Odkręcić 2 mocowania C
.
)
Wysunąć światło z zamocowa-
nia.
)
Odczepić oprawę żarówek D
.
)
Wymienić żarówkę.
)
Zamontować oprawę
żarówek D
.
)
Umieścić światło na swoim miej-
scu.
)
Przykręcić 2 mocowania C
.
)
Podłączyć złącze B
.
)
Założyć okładzinę A
.
Do przykręcenia lub odkręcenia mo-
cowań C
można użyć korby do koła
zapasowego.
Page 189 of 333
XI
187

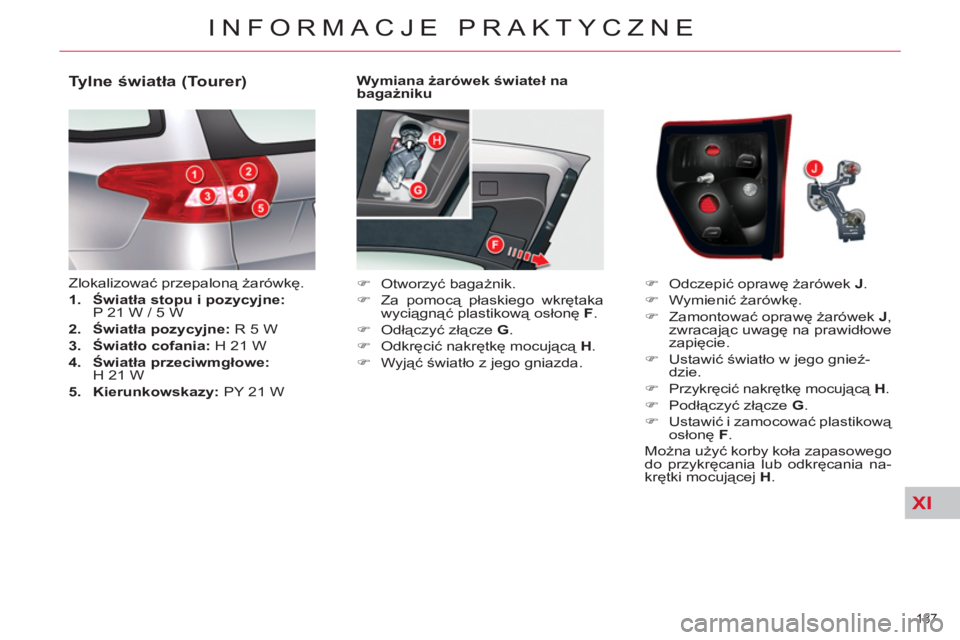

INFORMACJE PRAKTYCZNE
Wymiana żarówek świateł na
bagażniku
)
Otworzyć bagażnik.
)
Za pomocą płaskiego wkrętaka
wyciągnąć plastikową osłonę F
.
)
Odłączyć złącze G
.
)
Odkręcić nakrętkę mocującą H
.
)
Wyjąć światło z jego gniazda.
Tylne światła (Tourer)
Zlokalizować przepaloną żarówkę.
1.
Światła stopu i pozycyjne:
P 21 W / 5 W
2.
Światła pozycyjne:
R 5 W
3.
Światło cofania:
H 21 W
4.
Światła przeciwmgłowe:
H 21 W
5.
Kierunkowskazy:
PY 21 W )
Odczepić oprawę żarówek J
.
)
Wymienić żarówkę.
)
Zamontować oprawę żarówek J
,
zwracając uwagę na prawidłowe
zapięcie.
)
Ustawić światło w jego gnieź
-
dzie.
)
Przykręcić nakrętkę mocującą H
.
)
Podłączyć złącze G
.
)
Ustawić i zamocować plastikową
osłonę F
.
Można użyć korby koła zapasowego
do przykręcania lub odkręcania na-
krętki mocującej H
.
Page 190 of 333
XI
188

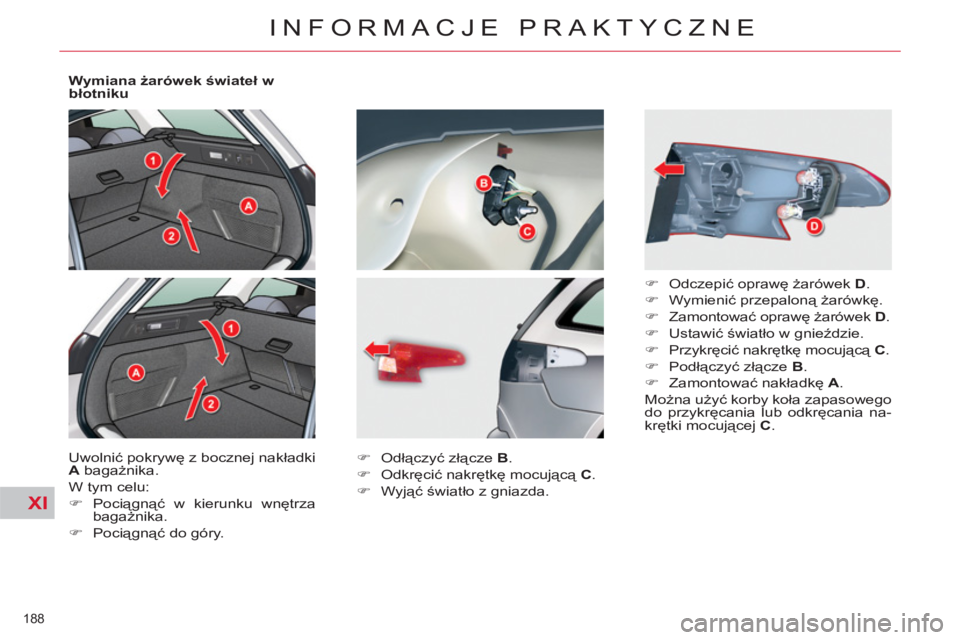

INFORMACJE PRAKTYCZNE
Wymiana żarówek świateł w
błotniku
Uwolnić pokrywę z bocznej nakładki
A
bagażnika.
W tym celu:
)
Pociągnąć w kierunku wnętrza
bagażnika.
)
Pociągnąć do góry.
)
Odłączyć złącze B
.
)
Odkręcić nakrętkę mocującą C
.
)
Wyjąć światło z gniazda.
)
Odczepić oprawę żarówek D
.
)
Wymienić przepaloną ż
arówkę.
)
Zamontować oprawę żarówek D
.
)
Ustawić światło w gnieździe.
)
Przykręcić nakrętkę mocującą C
.
)
Podłączyć złącze B
.
)
Zamontować nakładkę A
.
Można użyć korby koła zapasowego
do przykręcania lub odkręcania na-
krętki mocującej C
.
