Page 151 of 333
IX
149
GUIDA
12
Rotazione
- Modalità radio: scorrimento delle stazioni memorizzate.
- Modalità CD/CD MP3/caricatore CD/jukebox: Scorrimento dei
CD o delle cartelle.
- Nei menu del display multifunzione: spostamento e aumento/
diminuzione.
Pressione breve
- Nei menu del display multifunzione: conferma.
- Apertura dei menu rapidi (in funzione della pagina del display
multifunzione).
Pressione prolungata Apertura del menu generale del display multifunzione.
13
Pressione breve Annullamento dell'operazione in corso e ritorno alla visualizzazione
precedente del display multifunzione.
In caso di chiamata telefonica in entrata: Rifi utare la chiamata.
Pressione prolungata Ritorno alla visualizzazione iniziale del display multifunzione.
14
Pressione breve Accesso al menu generale del display multifunzione.
15
Pressione breve/Pressione continua
Aumento del volume sonoro.
16
Pressione breve/Pressione continua
Diminuzione del volume sonoro.
17
Pressione breve
- Prima pressione: interruzione del suono.
- Seconda pressione: ripristino del suono.
18
Pressione breve
- Modalità radio: Ricerca automatica crescente di frequenze.
- Modalità CD/CD MP3/caricatore CD/jukebox: Ricerca del brano successivo.
Pressione continua
- Modalità CD/CD MP3/caricatore CD/jukebox: Ascolto accelerato
in avanzamento veloce.
19
Pressione breve
- Modalità radio: Ricerca automatica decrescente di frequenze.
- Modalità CD/CD MP3/caricatore CD/jukebox: Ricerca della
pagina precedente.
Pressione continua
Modalità CD/CD MP3/caricatore CD/jukebox: ascolto accelerato in ritorno veloce.
20
Pressione breve
-
Modalità radio: visualizzazione della lista delle stazioni radio disponibili.
- Modalità CD/CD MP3 e caricatore CD: visualizzazione della lista
dei brani CD e delle cartelle.
- Modalità jukebox: visualizzazione della lista degli album.
Pressione prolungata Aggiornamento della lista delle stazioni radio.
21
Pressione breve/Pressione prolungata
Avvisatore acustico.
22
Pressione breve
MODALITÀ: selezione del tipo d'informazione presentata sul display multifunzione.
Page 152 of 333
IX
150
GUIDA
LIMITATORE DI VELOCITÀ
Questo sistema impedisce di superare
la velocità del veicolo programmata dal
guidatore.
Raggiunta la velocità limite, premen-
do il pedale dell'acceleratore non si
otterrà alcun effetto.
L'attivazione del limitatore è manuale, e
necessita di una velocità programmata
di almeno 30 km/h.
Il limitatore non può, in alcun caso, so-
stituire il rispetto dei limiti di velocità,
né la vigilanza e la responsabilità del
guidatore.
Comandi al volante
I comandi del limitatore di velocità sono
situati sul lato sinistro del volante.
Visualizzazioni sul quadro strumenti
Le informazioni relative al limitatore
sono visualizzate nella zona A
del
quadro strumenti.
Programmazione
)
Premere il comando 4
per sele-
zionare la modalità limitatore di
velocità " LIMIT
".
La selezione è confermata dalla vi-
sualizzazione della funzione nella
zona A
del quadro strumenti.
Attivazione
)
Premere il tasto 3
quando si vi-
sualizza la velocità massima de-
siderata.
L'informazione "ON"
appare così nella
zona A
.
Alla selezione della funzione, ap-
paiono l'ultima velocità memorizzata
e l'informazione "PAUSE"
.
A motore avviato, regolare la velocità
massima memorizzata, visualizzata
nella zona A
, premendo:
)
Il tasto 1
per aumentare la velo-
cità massima memorizzata.
)
Il tasto 2
per diminuire la velocità
massima memorizzata. Delle pressioni ripetute permettono
di modifi care la velocità di crociera
per passi di 1 km/h e tenendo pre-
muto per passi di 5 km/h.
Page 153 of 333
IX
151
GUIDA
In caso di discesa ripida o di bru-
sca accelerazione, il limitatore di
velocità che non agisce sui freni,
non potrà impedire al veicolo di su-
perare la velocità programmata.
L'utilizzo di tappetini non omologati
da CITROËN può interferire con l'uti-
lizzo normale del pedale dell'accele-
ratore ed ostacolare il funzionamento
del limitatore di velocità.
I tappetini omologati da CITROËN
sono muniti di un terzo fi ssaggio
situato nella zona della pedaliera,
per evitare rischi d'interferenza con
i pedali.
Sospensione/Ripresa
)
Premere il tasto 3
.
Quest'azione fa apparire l'informa-
zione "PAUSE"
nella zona A
del
quadro strumenti.
Quest'azione non annulla la velocità
massima memorizzata che rimane
visualizzata nella zona A
del quadro
strumenti.
Superamento della velocità
programmata
Il pedale dell'acceleratore compren-
de una zona di sforzo meccanico
(punto di resistenza) a fi ne corsa.
È suffi ciente premere a fondo il pe-
dale per poter superare, in qualsiasi
momento, la velocità massima me-
morizzata. Durante il superamento
della velocità, la velocità visualizza-
ta nella zona A
lampeggia. È suffi -
ciente allora rilasciare il pedale del-
l'acceleratore per tornare al di sotto
della velocità massima e rendere la
funzione nuovamente attiva.
La velocità lampeggia anche quando
il limitatore non può impedire al vei-
colo di superare la velocità program-
mata (in discesa ripida o in caso di
brusca accelerazione).
Per riattivare il limitatore, rilasciare
l'acceleratore per tornare ad una ve-
locità inferiore alla velocità program-
mata.
Ritorno alla guida normale
)
Premendo il comando 5
.
)
Mediante selezione della funzione
limitatore di velocità.
)
Allo spegnimento del motore.
Anomalia di funzionamento
In caso di malfunzionamento, appare
un messaggio accompagnato da un
segnale acustico e dall'accensione
della spia SERVICE
.
Far verifi care dalla rete CITROËN o
da un riparatore qualifi cato.
Page 154 of 333
IX
152
GUIDA
REGOLATORE DI VELOCITÀ
Sistema che mantiene automati-
camente la velocità del veicolo al
valore programmato dal guidatore,
senza azione sul pedale dell'acce-
leratore.
Il regolatore viene attivato manual-
mente, e richiede una velocità minima
del veicolo di 40 km/h e dell'inseri-
mento almeno:
- della quarta per le versioni con
cambio manuale,
- della seconda per le versioni con
cambio automatico.
Visualizzazioni sul quadro
strumenti
Le informazioni programmate sono
raggruppate nella zona A
del quadro
strumenti.
Programmazione
)
Premere il comando 4
per sele-
zionare la modalità regolatore di
velocità " CRUISE
".
Comandi al volante
I comandi del regolatore di velocità
sono situati sul lato sinistro del vo-
lante. La selezione è confermata dalla vi-
sualizzazione della funzione nella
zona A
del quadro strumenti.
Alla selezione della funzione, nessuna
velocità di crociera è memorizzata. Una volta raggiunta la velocità desi-
derata agendo sul pedale dell'acce-
leratore, premere il tasto 1
o il tasto
2
. La velocità di crociera viene me-
morizzata e la regolazione è attiva-
ta. La velocità è visualizzata nella
zona A
del quadro strumenti, oltre
all'informazione "ON"
.
Regolazione della velocità
memorizzata in corso
Regolare la velocità memorizzata, vi-
sualizzata nella zona A
, premendo:
- Il tasto 1
per aumentare la velocità.
- Il tasto 2
per diminuire la velocità.
Delle pressioni ripetute permettono
di modifi care la velocità di crociera
per passi di 1 km/h e tenendo pre-
muto per passi di 5 km/h. Rilasciare il pedale dell'acceleratore.
Il veicolo manterrà la velocità scelta
automaticamente.
La velocità del veicolo può variare
leggermente rispetto a quella me-
morizzata.
Se durante la regolazione il sistema
è impossibilitato a mantenere la ve-
locità memorizzata (discesa ripida),
la velocità lampeggia. Se necessa-
rio, adattare l'andatura.
Page 155 of 333
IX
!
153
GUIDA
Il regolatore di velocità deve
essere utilizzato solo quando
le condizioni di guida a velocità
costante lo permettono.
Non utilizzarlo quando il traffi co è
intenso, né su strada dissestata, in
condizioni di scarsa aderenza o in
presenza di ogni altra diffi coltà.
Il guidatore deve prestare attenzione
ed avere sempre una buona padro-
nanza del veicolo.
Si raccomanda di tenere i piedi in
prossimità dei pedali.
Superamento della velocità
programmata
Durante la regolazione, è sempre
possibile, agendo sul pedale dell'ac-
celeratore, superare la velocità pro-
grammata (superamento di un altro
veicolo per esempio).
La velocità visualizzata nella zona A
lampeggia.
È suffi ciente poi rilasciare il pedale
dell'acceleratore per tornare alla ve-
locità programmata.
Sospensione/Ripresa
)
premendo il pedale del freno o il
pedale della frizione, oppure
)
premendo il tasto 3
, oppure
)
quando uno dei sistemi ESP o
ASR agisce.
Per i veicoli equipaggiati di cambio
manuale, il regolatore di velocità si
disattiva se la leva delle marce è in
folle.
Riattivazione
- Richiamando la velocità memo-
rizzata:
Dopo la disattivazione, preme-
re il tasto 3
. Il veicolo riprende
automaticamente la velocità di
crociera memorizzata. La veloci-
tà memorizzata e l'informazione
"ON"
appaiono nella zona A
.
Se la velocità di crociera memo-
rizzata è più alta della velocità
attuale, il veicolo accelererà bru-
scamente per raggiungerla.
- Selezionando la velocità in
corso:
Premere il tasto 1
o 2
, una volta
raggiunta la velocità desiderata.
La nuova velocità e l'informazione
"ON"
appaiono nella zona A
.
Ritorno alla guida normale
)
Premendo il comando 5
.
)
Selezionando la funzione rego-
latore di velocità.
)
Spegnendo il motore.
La velocità di crociera scelta prece-
dentemente non è più memorizzata. Queste azioni fanno apparire l'infor-
mazione "PAUSE"
nella zona A
del
quadro strumenti.
Queste manovre non annullano la
velocità di crociera che rimane vi-
sualizzata sul quadro strumenti.
Anomalia di funzionamento
In caso di malfunzionamento
ap-
pare un messaggio, accompagnato
da un segnale acustico e dall’accen-
sione della spia SERVICE.
Far verifi care dalla rete CITROËN o
da un riparatore qualifi cato.
Page 156 of 333
IX
154
GUIDA
ALLARME SUPERAMENTO
INVOLONTARIO DELLA LINEA DI CARREGGIATA
Sistema che rileva il superamento
involontario della segnaletica longi-
tudinale orizzontale (linea continua
o tratteggiata).
In caso di deviazione del veicolo, i
sensori installati sotto al paraurti an-
teriore attivano un allarme (velocità
superiore a 80 km/h).
Il ricorso a questo sistema si rivela
particolarmente vantaggioso su au-
tostrade e tangenziali.
Attivazione
)
Premendo il pulsante si accende
la spia.
Disattivazione
)
Premendo nuovamente il pul-
sante la spia si spegne.
Lo stato del sistema resta memoriz-
zato all'interruzione del contatto.
Segnalazione
La vibrazione del sedile del guidato-
re indica :
- sul lato destro, che la segnaleti-
ca orizzontale è stata superata a
destra,
- sul lato sinistro, che la segnaleti-
ca orizzontale è stata superata a
sinistra.
Nessun allarme viene trasmesso
fi nché l'indicatore di direzione è atti-
vo e per circa 20 secondi dopo il suo
spegnimento.
Può essere emesso un allarme in
caso di superamento della segnale-
tica direzionale (freccia) o di segna-
letica non normalizzata.
Anomalia di funzionamento
In caso di malfunzionamento, la spia
servizio si accende, accompagnata
da un segnale sonoro e da un mes-
saggio sul display.
Consultare la rete CITROËN o un
riparatore qualifi cato. Il sistema di allarme superamento
involontario della linea di carreg-
giata non può in nessun caso sosti-
tuire lo stato di vigilanza e il senso
di responsabilità del guidatore.
La rilevazione può essere disturbata:
- se i sensori sono coperti (da fan-
go, neve,...),
- se la segnaletica al suolo è scolo-
rita/consumata,
- in mancanza di contrasto tra la
segnaletica al suolo e il manto
stradale.
Page 157 of 333
IX
155
GUIDA

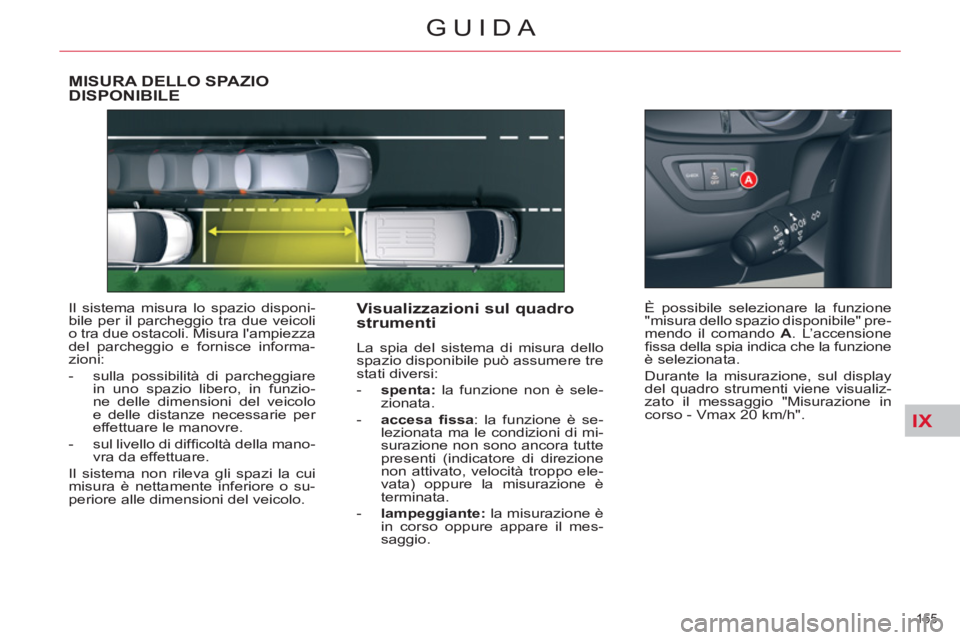

MISURA DELLO SPAZIODISPONIBILE
Il sistema misura lo spazio disponi-
bile per il parcheggio tra due veicoli
o tra due ostacoli. Misura l'ampiezza
del parcheggio e fornisce informa-
zioni:
- sulla possibilità di parcheggiare
in uno spazio libero, in funzio-
ne delle dimensioni del veicolo
e delle distanze necessarie per
effettuare le manovre.
- sul livello di diffi coltà della mano-
vra da effettuare.
Il sistema non rileva gli spazi la cui
misura è nettamente inferiore o su-
periore alle dimensioni del veicolo.
Visualizzazioni sul quadro
strumenti
La spia del sistema di misura dello
spazio disponibile può assumere tre
stati diversi:
- spenta:
la funzione non è sele-
zionata.
- accesa fi ssa
: la funzione è se-
lezionata ma le condizioni di mi-
surazione non sono ancora tutte
presenti (indicatore di direzione
non attivato, velocità troppo ele-
vata) oppure la misurazione è
terminata.
- lampeggiante:
la misurazione è
in corso oppure appare il mes-
saggio.
È possibile selezionare la funzione
"misura dello spazio disponibile" pre-
mendo il comando A
. L’accensione
fi ssa della spia indica che la funzione
è selezionata.
Durante la misurazione, sul display
del quadro strumenti viene visualiz-
zato il messaggio "Misurazione in
corso - Vmax 20 km/h".
Page 158 of 333
IX
156
GUIDA

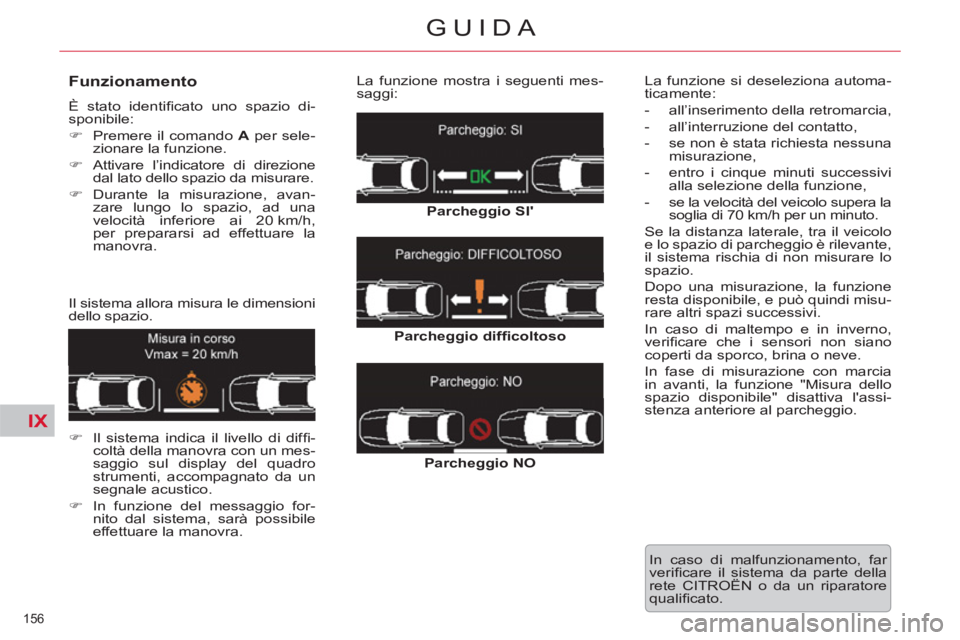

Funzionamento
È stato identifi cato uno spazio di-
sponibile:
)
Premere il comando A
per sele-
zionare la funzione.
)
Attivare l’indicatore di direzione
dal lato dello spazio da misurare.
)
Durante la misurazione, avan-
zare lungo lo spazio, ad una
velocità inferiore ai 20 km/h,
per prepararsi ad effettuare la
manovra.
Il sistema allora misura le dimensioni
dello spazio.
)
Il sistema indica il livello di diffi -
coltà della manovra con un mes-
saggio sul display del quadro
strumenti, accompagnato da un
segnale acustico.
)
In funzione del messaggio for-
nito dal sistema, sarà possibile
effettuare la manovra. La funzione mostra i seguenti mes-
saggi:
Parcheggio SI'
Parcheggio diffi coltoso
Parcheggio NO
La funzione si deseleziona automa-
ticamente:
- all’inserimento della retromarcia,
- all’interruzione del contatto,
- se non è stata richiesta nessuna
misurazione,
- entro i cinque minuti successivi
alla selezione della funzione,
- se la velocità del veicolo supera la
soglia di 70 km/h per un minuto.
Se la distanza laterale, tra il veicolo
e lo spazio di parcheggio è rilevante,
il sistema rischia di non misurare lo
spazio.
Dopo una misurazione, la funzione
resta disponibile, e può quindi misu-
rare altri spazi successivi.
In caso di maltempo e in inverno,
verifi care che i sensori non siano
coperti da sporco, brina o neve.
In fase di misurazione con marcia
in avanti, la funzione "Misura dello
spazio disponibile" disattiva l'assi-
stenza anteriore al parcheggio.
In caso di malfunzionamento, far
verifi care il sistema da parte della
rete CITROËN o da un riparatore
qualifi cato.
Page 159 of 333
IX
157
GUIDA
Il sistema di assistenza al parcheggio
non sostituisce in alcun caso la vigi-
lanza e il senso di responsabilità del

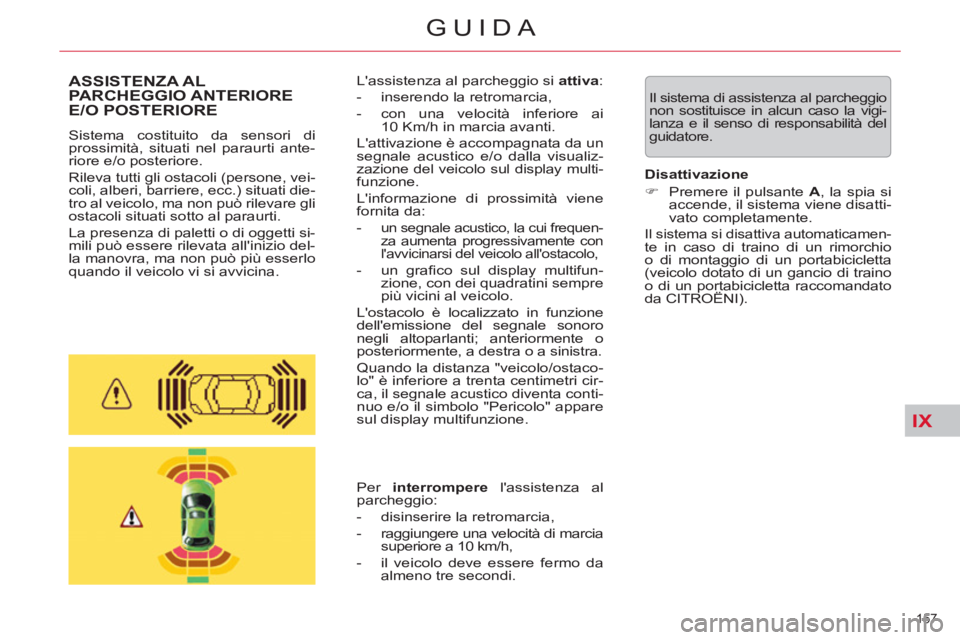

guidatore. ASSISTENZA ALPARCHEGGIO ANTERIORE E/O POSTERIORE
Sistema costituito da sensori di
prossimità, situati nel paraurti ante-
riore e/o posteriore.
Rileva tutti gli ostacoli (persone, vei-
coli, alberi, barriere, ecc.) situati die-
tro al veicolo, ma non può rilevare gli
ostacoli situati sotto al paraurti.
La presenza di paletti o di oggetti si-
mili può essere rilevata all'inizio del-
la manovra, ma non può più esserlo
quando il veicolo vi si avvicina. L'assistenza al parcheggio si attiva
:
- inserendo la retromarcia,
- con una velocità inferiore ai
10 Km/h in marcia avanti.
L'attivazione è accompagnata da un
segnale acustico e/o dalla visualiz-
zazione del veicolo sul display multi-funzione.
L'informazione di prossimità viene
fornita da:
-
un segnale acustico, la cui frequen-
za aumenta progressivamente con
l'avvicinarsi del veicolo all'ostacolo,
- un grafi co sul display multifun-
zione, con dei quadratini sempre
più vicini al veicolo.
L'ostacolo è localizzato in funzione
dell'emissione del segnale sonoro
negli altoparlanti; anteriormente o
posteriormente, a destra o a sinistra.
Quando la distanza "veicolo/ostaco-
lo" è inferiore a trenta centimetri cir-
ca, il segnale acustico diventa conti-
nuo e/o il simbolo "Pericolo" appare
sul display multifunzione.
Per interrompere
l'assistenza al
parcheggio:
- disinserire la retromarcia,
- raggiungere una velocità di marcia
superiore a 10 km/h,
- il veicolo deve essere fermo da
almeno tre secondi.
Disattivazione
)
Premere il pulsante A
, la spia si
accende, il sistema viene disatti-
vato completamente.
Il sistema si disattiva automaticamen-te in caso di traino di un rimorchio
o di montaggio di un portabicicletta
(veicolo dotato di un gancio di traino
o di un portabicicletta raccomandato
da CITROËNI).
Page 160 of 333
IX
158
GUIDA

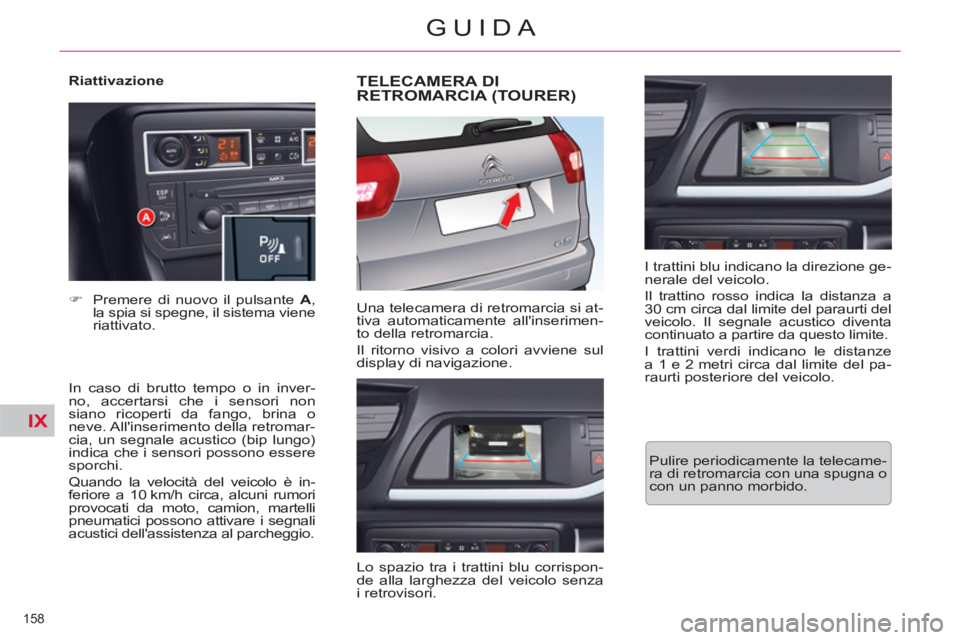

Riattivazione
In caso di brutto tempo o in inver-
no, accertarsi che i sensori non
siano ricoperti da fango, brina o
neve. All'inserimento della retromar-
cia, un segnale acustico (bip lungo)
indica che i sensori possono essere
sporchi.
Quando la velocità del veicolo è in-
feriore a 10 km/h circa, alcuni rumori
provocati da moto, camion, martelli
pneumatici possono attivare i segnali
acustici dell'assistenza al parcheggio.
)
Premere di nuovo il pulsante A
,
la spia si spegne, il sistema viene
riattivato.
TELECAMERA DI RETROMARCIA (TOURER)
Una telecamera di retromarcia si at-
tiva automaticamente all'inserimen-
to della retromarcia.
Il ritorno visivo a colori avviene sul
display di navigazione.
Lo spazio tra i trattini blu corrispon-
de alla larghezza del veicolo senza
i retrovisori.
I trattini blu indicano la direzione ge-
nerale del veicolo.
Il trattino rosso indica la distanza a
30 cm circa dal limite del paraurti del
veicolo. Il segnale acustico diventa
continuato a partire da questo limite.
I trattini verdi indicano le distanze
a 1 e 2 metri circa dal limite del pa-
raurti posteriore del veicolo.
Pulire periodicamente la telecame-
ra di retromarcia con una spugna o
con un panno morbido.
