CITROEN C5 2014 Libretti Di Uso E manutenzione (in Italian)
Manufacturer: CITROEN, Model Year: 2014, Model line: C5, Model: CITROEN C5 2014Pages: 333, PDF Dimensioni: 11.46 MB
Page 71 of 333
IV
69

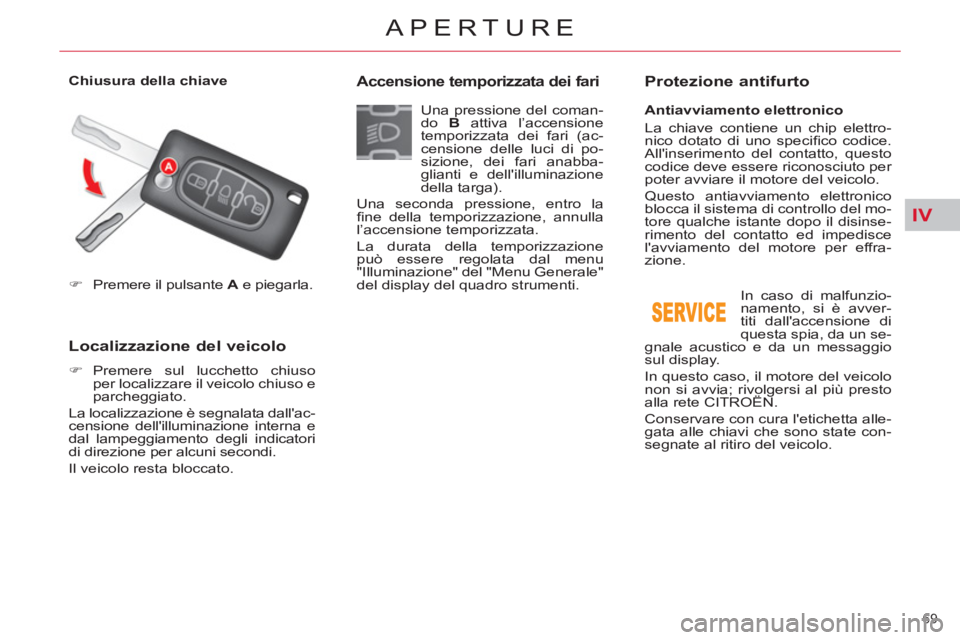

APERTURE
)
Premere il pulsante A
e piegarla.
Localizzazione del veicolo
)
Premere sul lucchetto chiuso
per localizzare il veicolo chiuso e
parcheggiato.
La localizzazione è segnalata dall'ac-
censione dell'illuminazione interna e
dal lampeggiamento degli indicatori
di direzione per alcuni secondi.
Il veicolo resta bloccato.
Accensione temporizzata dei fari
Protezione antifurto
Antiavviamento elettronico
La chiave contiene un chip elettro-
nico dotato di uno specifi co codice.
All'inserimento del contatto, questo
codice deve essere riconosciuto per
poter avviare il motore del veicolo.
Questo antiavviamento elettronico
blocca il sistema di controllo del mo-
tore qualche istante dopo il disinse-
rimento del contatto ed impedisce
l'avviamento del motore per effra-
zione.
In caso di malfunzio-
namento, si è avver-
titi dall'accensione di
questa spia, da un se-
gnale acustico e da un messaggio
sul display.
In questo caso, il motore del veicolo
non si avvia; rivolgersi al più presto
alla rete CITROËN.
Conservare con cura l'etichetta alle-
gata alle chiavi che sono state con-
segnate al ritiro del veicolo.
Chiusura della chiave
Una pressione del coman-
do B
attiva l’accensione
temporizzata dei fari (ac-
censione delle luci di po-
sizione, dei fari anabba-
glianti e dell'illuminazione
della targa).
Una seconda pressione, entro la
fi ne della temporizzazione, annulla
l’accensione temporizzata.
La durata della temporizzazione
può essere regolata dal menu
"Illuminazione" del "Menu Generale"
del display del quadro strumenti.
Page 72 of 333
IV
70
APERTURE

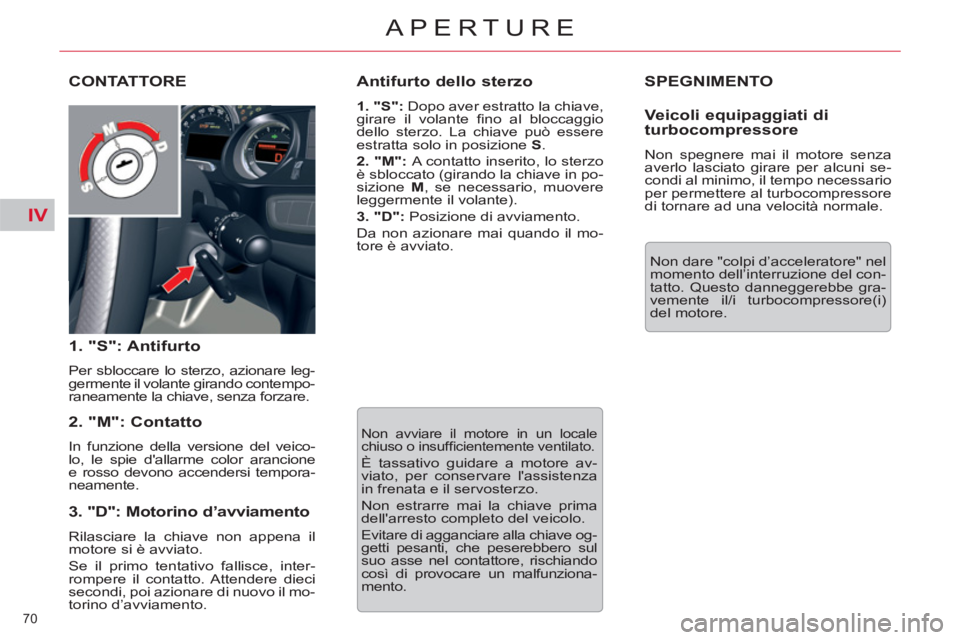

SPEGNIMENTO
Non dare "colpi d’acceleratore" nel
momento dell’interruzione del con-
tatto. Questo danneggerebbe gra-
vemente il/i turbocompressore(i)
del motore.
CONTATTORE
1. "S": Antifurto
Per sbloccare lo sterzo, azionare leg-
germente il volante girando contempo-
raneamente la chiave, senza forzare.
2. "M": Contatto
In funzione della versione del veico-
lo, le spie d'allarme color arancione
e rosso devono accendersi tempora-
neamente.
3. "D": Motorino d’avviamento
Rilasciare la chiave non appena il
motore si è avviato.
Se il primo tentativo fallisce, inter-
rompere il contatto. Attendere dieci
secondi, poi azionare di nuovo il mo-
torino d’avviamento.
Antifurto dello sterzo
1. " S":
Dopo aver estratto la chiave,
girare il volante fi no al bloccaggio
dello sterzo. La chiave può essere
estratta solo in posizione S
.
2. " M":
A contatto inserito, lo sterzo
è sbloccato (girando la chiave in po-
sizione M
, se necessario, muovere
leggermente il volante).
3. "D":
Posizione di avviamento.
Da non azionare mai quando il mo-
tore è avviato.
Non avviare il motore in un locale
chiuso o insuffi cientemente ventilato.
È tassativo guidare a motore av-
viato, per conservare l'assistenza
in frenata e il servosterzo.
Non estrarre mai la chiave prima
dell'arresto completo del veicolo .
Evitare di agganciare alla chiave og-
getti pesanti, che peserebbero sul
suo asse nel contattore, rischiando
così di provocare un malfunziona-
mento.
Veicoli equipaggiati di
turbocompressore
Non spegnere mai il motore senza
averlo lasciato girare per alcuni se-
condi al minimo, il tempo necessario
per permettere al turbocompressore
di tornare ad una velocità normale.
Page 73 of 333
IV
71
APERTURE

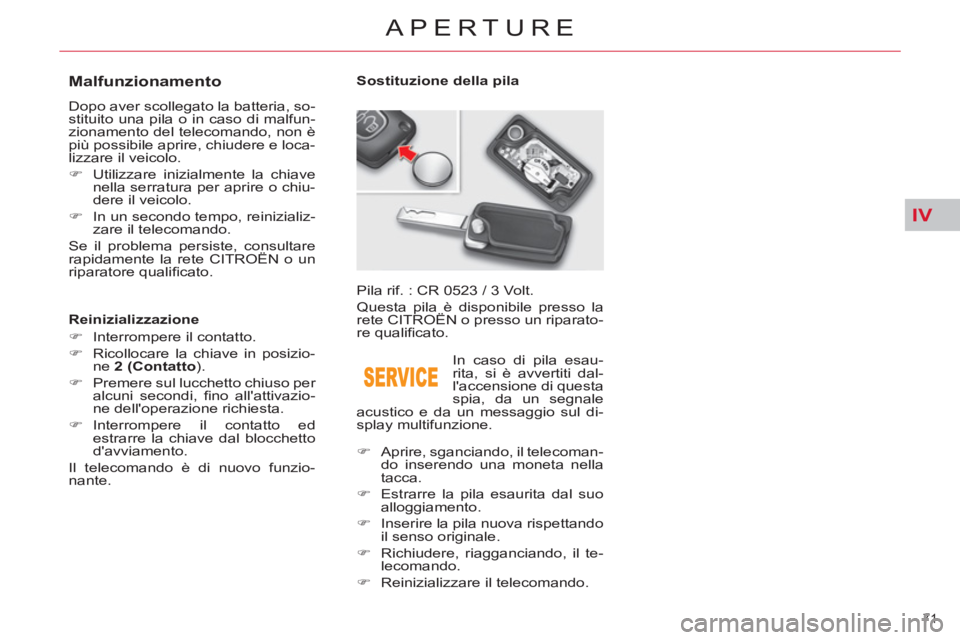

Malfunzionamento
Dopo aver scollegato la batteria, so-
stituito una pila o in caso di malfun-
zionamento del telecomando, non è
più possibile aprire, chiudere e loca-
lizzare il veicolo.
)
Utilizzare inizialmente la chiave
nella serratura per aprire o chiu-
dere il veicolo.
)
In un secondo tempo, reinizializ-
zare il telecomando.
Se il problema persiste, consultare
rapidamente la rete CITROËN o un
riparatore qualifi cato.
Reinizializzazione
)
Interrompere il contatto.
)
Ricollocare la chiave in posizio-
ne 2 (Contatto
).
)
Premere sul lucchetto chiuso per
alcuni secondi, fi no all'attivazio-
ne dell'operazione richiesta.
)
Interrompere il contatto ed
estrarre la chiave dal blocchetto
d'avviamento.
Il telecomando è di nuovo funzio-
nante. Pila rif. : CR 0523 / 3 Volt.
Questa pila è disponibile presso la
rete CITROËN o presso un riparato-
re qualifi cato.
In caso di pila esau-
rita, si è avvertiti dal-
l'accensione di questa
spia, da un segnale
acustico e da un messaggio sul di-
splay multifunzione.
)
Aprire, sganciando, il telecoman-
do inserendo una moneta nella
tacca.
)
Estrarre la pila esaurita dal suo
alloggiamento.
)
Inserire la pila nuova rispettando
il senso originale.
)
Richiudere, riagganciando, il te-
lecomando.
)
Reinizializzare il telecomando.
Sostituzione della pila
Page 74 of 333
IV
72
APERTURE

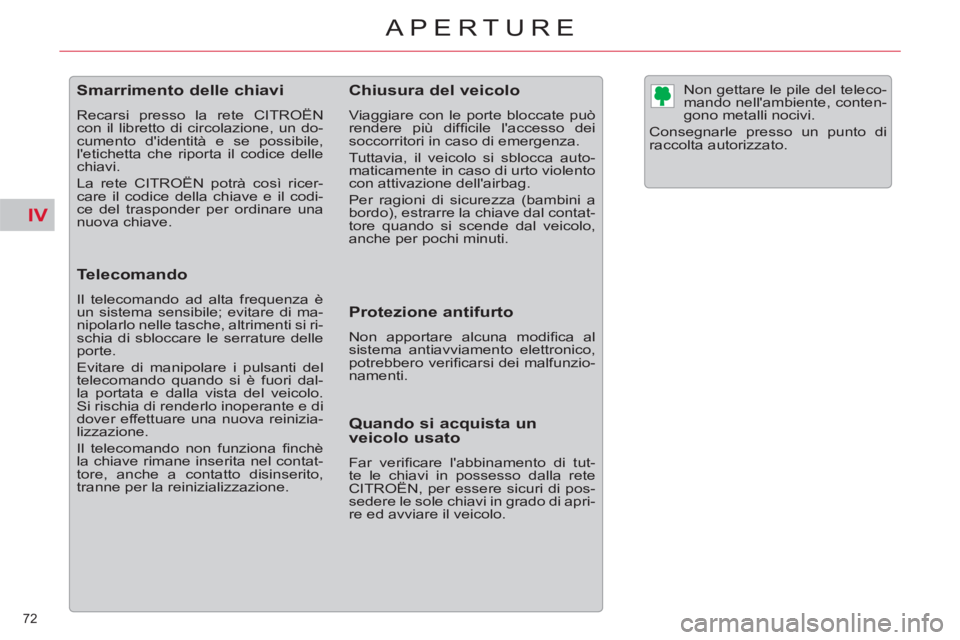

Smarrimento delle chiavi
Recarsi presso la rete CITROËN
con il libretto di circolazione, un do-
cumento d'identità e se possibile,
l'etichetta che riporta il codice delle
chiavi.
La rete CITROËN potrà così ricer-
care il codice della chiave e il codi-
ce del trasponder per ordinare una
nuova chiave.
Telecomando
Il telecomando ad alta frequenza è
un sistema sensibile; evitare di ma-
nipolarlo nelle tasche, altrimenti si ri-
schia di sbloccare le serrature delle
porte.
Evitare di manipolare i pulsanti del
telecomando quando si è fuori dal-
la portata e dalla vista del veicolo.
Si rischia di renderlo inoperante e di
dover effettuare una nuova reinizia-
lizzazione.
Il telecomando non funziona fi nchè
la chiave rimane inserita nel contat-
tore, anche a contatto disinserito,
tranne per la reinizializzazione.
Chiusura del veicolo
Viaggiare con le porte bloccate può
rendere più diffi cile l'accesso dei
soccorritori in caso di emergenza.
Tuttavia, il veicolo si sblocca auto-
maticamente in caso di urto violento
con attivazione dell'airbag.
Per ragioni di sicurezza (bambini a
bordo), estrarre la chiave dal contat-
tore quando si scende dal veicolo,
anche per pochi minuti.
Protezione antifurto
Non apportare alcuna modifi ca al
sistema antiavviamento elettronico,
potrebbero verifi carsi dei malfunzio-
namenti.
Quando si acquista un
veicolo usato
Far verifi care l'abbinamento di tut-
te le chiavi in possesso dalla rete
CITROËN, per essere sicuri di pos-
sedere le sole chiavi in grado di apri-
re ed avviare il veicolo.
Non gettare le pile del teleco-
mando nell'ambiente, conten-
gono metalli nocivi.
Consegnarle presso un punto di
raccolta autorizzato.
Page 75 of 333
IV
!
73
APERTURE
ALLARME *
Sistema di protezione e di dissua-
sione contro il furto e l'effrazione.
Garantisce i seguenti tipi di sorve-
glianza :
- perimetrale
Il sistema controlla l'apertura del vei-
colo.
L'allarme si attiva in caso di tentativo
di apertura di una porta, del baga-
gliaio o del cofano motore.
- volumetrico
Il sistema controlla la variazione di
volume nell'abitacolo.
L'allarme si attiva se qualcuno rom-
pe un vetro, entra nell'abitacolo o si
sposta all'interno del veicolo.
- antisollevamento
Il sistema controlla i movimenti del-
l'assetto del veicolo.
L'allarme si attiva se il veicolo viene
sollevato, spostato o urtato.
Funzione autoprotezione
Il sistema controlla la disatti-
vazione dei suoi componenti.
L'allarme si attiva se viene scolle-
gata la batteria o in caso di degra-
dazione della stessa, del coman-
do centrale o dei fi li della sirena.
Per qualsiasi intervento sul siste-
ma d'allarme, rivolgersi alla rete
CITROËN o ad un riparatore qua-
lifi cato.
Chiusura del veicolo con
sistema d'allarme globale
Attivazione
)
Interrompere il contatto ed usci-
re dal veicolo.
)
Premere il pulsante di bloccag-
gio del telecomando.
Il sistema d'allarme è attivo; la spia
del pulsante lampeggia ogni secon-
do.
Dopo aver premuto il tasto di bloc-
caggio del telecomando, l'allarme
perimetrale si attiva dopo una tem-
porizzazione di 5 secondi e l'allar-
me volumetrico e antisollevamento,
dopo una temporizzazione di 45 se-
condi.
Se una porta o il bagagliaio non
sono ben chiusi, le porte del veico-
lo non sono bloccate, ma l'allarme
perimetrale si attiva dopo una
temporizzazione di 45 secondi con-
temporaneamente all'allarme volu-
metrico e antisollevamento.
Disattivazione
)
Premere il tasto di sbloccaggio
del telecomando.
Il sistema d'allarme è disattivato; la
spia del pulsante si spegne.
Chiusura del veicolo solo
con allarme perimetrale
Disattivare l'allarme volumetrico e
antisollevamento per evitare l'atti-
vazione intempestiva della sirena
d'allarme, in alcuni casi come ad
esempio :
- per lasciare un animale nell'abi-
tacolo del veicolo,
- per lasciare un vetro socchiuso,
- per lavare il veicolo,
- per la sostituzione di una ruota,
- per il traino del veicolo,
- per il trasporto in nave.
Disattivazione dell'allarme
volumetrico e antisollevamento
)
Disinserire il contatto.
)
Entro dieci secondi, premere il
pulsante fi no all'accensione fi ssa
della spia.
)
Uscire dal veicolo.
)
Premere immediatamente il pul-
sante di bloccaggio del teleco-
mando.
Rimane attivo solo l'allarme perime-
trale; la spia del pulsante lampeggia
ogni secondo.
Per essere acquisita, questa disatti-
vazione deve essere effettuata dopo
ogni interruzione del contatto.
*
Secondo il Paese di destinazione.
Page 76 of 333
IV
74
APERTURE
Riattivazione dell'allarme
volumetrico e antisollevamento
)
Premere il pulsante di sbloccag-
gio del telecomando per disatti-
vare l'allarme perimetrale.
)
Premere il pulsante di bloccag-
gio del telecomando per attivare
tutti gli allarmi.
La spia del pulsante lampeggia nuo-
vamente ogni secondo.
Funzionamento dell'allarme
La sirena suona e gli indicatori di
direzione lampeggiano per circa
trenta secondi.
Le funzioni d'allarme restano attive
fi no all'undicesima attivazione con-
secutiva dell'allarme.
Allo sbloccaggio delle porte del
veicolo con il telecomando, il lam-
peggiamento veloce della spia del
pulsante informa che l'allarme ha
funzionato durante la propria assen-
za. All'inserimento del contatto, que-
sto lampeggiamento si interrompe
immediatamente.
Panne del telecomando
Per disattivare le funzioni d'allarme :
)
sbloccare le porte del veicolo in-
serendo la chiave nella serratura
della porta del guidatore.
)
aprire la porta; l'allarme si attiva.
)
inserire il contatto; l'allarme s'in-
terrompe ; la spia del pulsante si
spegne.
Chiusura del veicolo senza
attivare l'allarme
)
Bloccare le porte del veicolo in-
serendo la chiave nella serratura
della porta del guidatore.
Malfunzionamento
All'inserimento del contatto, l'accen-
sione fi ssa della spia del pulsante
indica un malfunzionamento del si-
stema.
Far verifi care dalla rete CITROËN o
da un riparatore qualifi cato.
Attivazione automatica *
2 minuti dopo la chiusura dell'ultima
porta o del bagagliaio, il sistema si
attiva automaticamente.
)
Per evitare l'attivazione dell'al-
larme entrando nel veicolo, pre-
mere prima il pulsante di sbloc-
caggio del telecomando.
*
Secondo il Paese di commercializzazione.
Page 77 of 333
IV
75
APERTURE
ALZACRISTALLI
1. Comando dell'alzacristallo elet-
trico guidatore.
2. Comando dell'alzacristallo elet-
trico passeggero .
3. Comando dell'alzacristallo elet-
trico posteriore destro.
4. Comando dell'alzacristallo elet-
trico posteriore sinistro.
5. Disattivazione dei comandi
degli alzacristalli e delle porte
posteriori.
Alzacristalli elettrici
sequenziali
Sono possibili due opzioni:
- modalità manuale
)
Premere il comando o tirarlo
senza superare il punto di re-
sistenza. Il vetro si blocca non
appena si rilascia il comando.
- modalità automatica
)
Premere il comando o tirarlo
oltre il punto di resistenza. Il
vetro si apre o si blocca com-
pletamente dopo aver rilasciato
il comando.
)
Una nuova pressione inter-
rompe il movimento del vetro.
I comandi degli alzacristalli sono
attivi per circa 45 secondi dall'inter-
ruzione del contatto o fi no al bloc-
caggio del veicolo dopo l'apertura
di una porta.
Se risulta impossibile manovrare
uno dei vetri dei passeggeri a parti-
re dalla piastrina di comando della
porta lato guida, effettuare questa
operazione con il comando della
porta del passeggero interessata e
viceversa.
Antipizzicamento
Quando il vetro risale e incontra un
ostacolo, si ferma e ridiscende par-
zialmente.
Nel caso risultasse impossibile
chiudere il vetro (ad esempio in
caso di gelo), subito dopo l'inver-
sione di movimento:
)
premere e tenere premuto il co-
mando fi no alla completa apertura,
)
poi tirarlo e trattenerlo fi no alla
chiusura,
)
tenere ancora il comando nella
posizione per circa un secondo
dalla chiusura.
Durante queste operazioni la
funzione antipizzicamento è di-
sattivata.
Page 78 of 333
IV
76
APERTURE
Reinizializzazione
In caso di assenza di movimento
automatico di un vetro in risalita, è
necessario reinizializzarne il funzio-
namento:
)
tirare il comando fi no all'arresto
del vetro,
)
rilasciare il comando e tirarlo
nuovamente fi no alla completa
chiusura,
)
trattenere ancora il comando
nella posizione per circa un se-
condo dopo la chiusura,
)
premere il comando per fare
scendere automaticamente il
vetro fi no alla posizione bassa,
)
quando il vetro è in posizione
bassa, premere nuovamente il
comando per circa un secondo.
Durante queste operazioni la funzio-
ne antipizzicamento è disattivata.
Disattivazione dei comandi
degli alzacristalli e delle
porte posteriori
)
Per la sicurezza dei bambini,
premere il comando 5
per disat-
tivare i comandi degli alzacristalli
posteriori, in qualunque posizione
essi siano.
Spia accesa, i comandi posteriori
sono disattivati.
Spia spenta, i comandi posteriori
sono attivati. Estrarre sempre la chiave di con-
tatto quando si scende dal veicolo,
anche per breve tempo.
In caso di pizzicamento durante i
movimenti dei vetri, invertire il mo-
vimento degli stessi, premendo il
comando del vetro interessato.
Quando il guidatore aziona i co-
mandi degli alzacristalli dei pas-
seggeri, il guidatore deve accertar-
si che nessuno intralci la chiusura
corretta dei vetri.
Il guidatore deve inoltre verifi care
che i passeggeri utilizzino corretta-
mente gli alzacristalli.
Prestare attenzione ai bambini du-
rante i movimenti dei vetri. Un messaggio sul display del quadro
strumenti informa dell'attivazione/
disattivazione del comando.
Questo comando disattiva anche i
comandi interni delle porte posteriori
(vedi capitolo "Sicurezza dei bambi-
ni" - § Sicurezza elettrica bambini").
Qualsiasi altro stato della spia denota
un malfunzionamento della sicurezza
elettrica bambini.
Far verifi care dalla rete CITROËN o
da un riparatore qualifi cato.
Page 79 of 333
IV
77
APERTURE
PORTE
Apertura
Dall'esterno
Con lo sbloccaggio selettivo attivato,
premendo una volta il pulsante di
sbloccaggio del telecomando, sarà
possibile sbloccare solamente la
porta del guidatore.
)
Tirare il comando interno d'aper-
tura di una delle porte; que-
st'azione sblocca tutte le porte
del veicolo.
Sbloccaggio selettivo attivato:
- il comando della porta del gui-
datore sblocca soltanto questa
porta,
- gli altri comandi sbloccano le
altre porte e il bagagliaio.
I comandi interni delle porte non
sono attivi quando il veicolo è bloc-
cato ad effetto globale.
Comando centralizzato
manuale
Sistema per bloccare o sbloccare
manualmente e completamente le
porte ed il bagagliaio dall'interno.
Bloccaggio
)
Premere il pulsante A
per bloc-
care il veicolo.
La spia rossa del pulsante si ac-
cende. Lampeggia se le porte sono
bloccate e il motore è spento.
Se una delle porte è aperta, il bloc-
caggio centralizzato dall'interno
non è possibile.
)
Dopo aver sbloccato completa-
mente le porte del veicolo con
il telecomando o con la chiave,
tirare la maniglia della porta.
Dall'interno
Page 80 of 333
IV
78
APERTURE
Sbloccaggio
)
Premere di nuovo il pulsante A
per sbloccare il veicolo.
La spia rossa del pulsante si spegne.
Se il veicolo è bloccato o bloccato
con chiusura centralizzata ad effet-
to globale dall'esterno, la spia ros-
sa lampeggia e il pulsante A
non
è attivo.
)
In questo caso utilizzare il teleco-
mando o la chiave per sbloccare
il veicolo.
Comando centralizzato
automatico
Sistema che blocca o sblocca auto-
maticamente e completamente le
porte e il bagagliaio durante la guida.
Questa funzione può essere attivata
o non.
Bloccaggio
Ad una velocità superiore a 10 km/h,
le porte e il bagagliaio si bloccano
automaticamente.
Se una delle porte è aperta, la chiu-
sura centralizzata automatica non
avviene.
Se il bagagliaio è aperto, la chiusura
centralizzata automatica delle porte
è attiva.
Sbloccaggio
)
Al di sopra dei 10 Km/h, premere il
pulsante A
per sbloccare tempora-
neamente le porte e il bagagliaio.
Attivazione
)
Premere per almeno due secondi
il pulsante A
.
Un messaggio di conferma appare
sul display del quadro strumenti, ac-
compagnato da un segnale acustico.
Disattivazione
)
Premere di nuovo il pulsante A
per almeno due secondi.
Un messaggio di conferma appare
sul display del quadro strumenti, ac-
compagnato da un segnale acustico.
Comando d'emergenza
Dispositivo che permette di bloccare
e sbloccare meccanicamente le por-
te in caso di malfunzionamento del
sistema di bloccaggio centralizzato
o di panne della batteria.
Bloccaggio della porta del
guidatore
)
Inserire la chiave nella serratura
della porta, quindi ruotarla verso
la parte posteriore.
È anche possibile applicare la pro-
cedura descritta per le porte dei
passeggeri.
Sbloccaggio della porta del
guidatore
)
Inserire la chiave nella serratura
della porta, quindi ruotarla verso
la parte anteriore.
