CITROEN C5 2014 Manual do condutor (in Portuguese)
Manufacturer: CITROEN, Model Year: 2014, Model line: C5, Model: CITROEN C5 2014Pages: 333, PDF Size: 11.65 MB
Page 11 of 333
9
MANUSEAMENTO
POSTO DE CONDUÇÃO
1.
Sensor de raios solares.
2.
Botão de regulação do ar condicionado de difusão
suave.
3.
Airbag do passageiro.
4.
Desembaciador do vidro lateral.
5.
Contactor de chave no porta-luvas:
- Activação/neutralização do airbag do passageiro
6.
Ventiladores do passageiro.
7.
Comando das luzes de perigo.
8.
Porta-luvas:
- Compartimento de arrumação dos documentos de
bordo
- Tomadas áudio-vídeo
9.
Comando de trancamento/destrancamento das aberturas.
10.
Comandos do modo SPORT/NEVE da caixa de
velocidades automática.
11 .
Travão de estacionamento eléctrico.
12.
Tomada do leitor USB.
13.
Apoio para braços com porta-copos.
14.
Comandos de suspensão:
- Regulação da distância do solo
- Modo Sport
15.
Cinzeiro com isqueiro.
16.
Alavanca de velocidades.
17.
Compartimento de arrumação.
18.
Sistema de áudio e de telemática.
19.
Comandos do ar condicionado.
20.
Compartimento de arrumação.
21.
Ecrã multifunções.
22.
Comandos de chamada de emergência ou de
assistência.
Page 12 of 333
10
MANUSEAMENTO
POSTO DE CONDUÇÃO

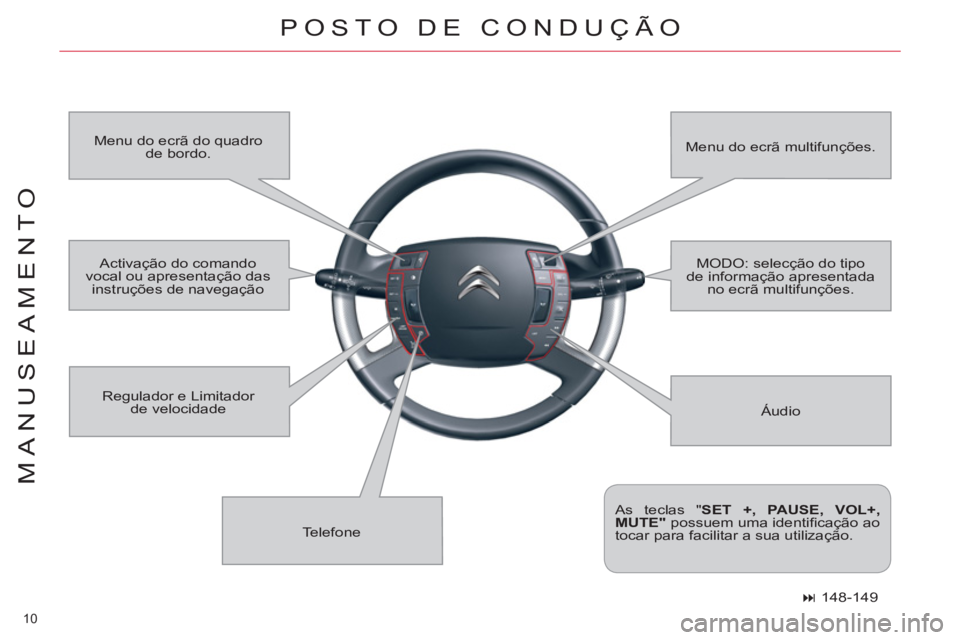

Áudio Menu do ecrã do quadro
de bordo. Menu do ecrã multifunções.
Telefone Regulador e Limitador
de velocidade
As teclas " SET +, PAUSE, VOL+,
MUTE"
possuem uma identifi cação ao
tocar para facilitar a sua utilização.
Activação do comando
vocal ou apresentação das
instruções de navegação MODO: selecção do tipo
de informação apresentada
no ecrã multifunções.
148-149
Page 13 of 333
11
MANUSEAMENTO

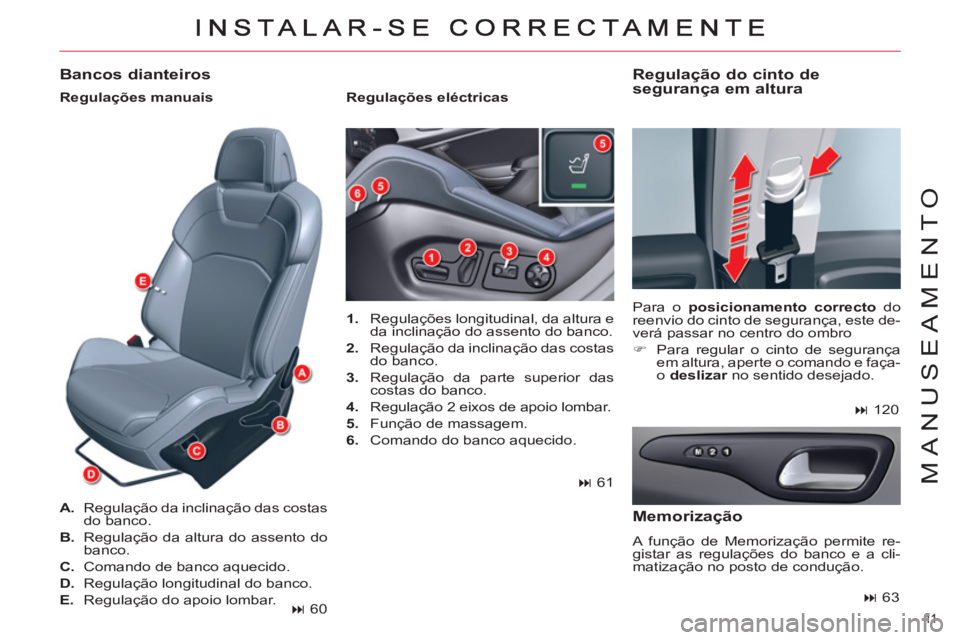

1.
Regulações longitudinal, da altura e
da inclinação do assento do banco.
2.
Regulação da inclinação das costas
do banco.
3.
Regulação da parte superior das
costas do banco.
4.
Regulação 2 eixos de apoio lombar.
5.
Função de massagem.
6.
Comando do banco aquecido.
A.
Regulação da inclinação das costas
do banco.
B.
Regulação da altura do assento do
banco.
C.
Comando de banco aquecido.
D.
Regulação longitudinal do banco.
E.
Regulação do apoio lombar.
Memorização
A função de Memorização permite re-
gistar as regulações do banco e a cli-
matização no posto de condução. Para o posicionamento correcto
do
reenvio do cinto de segurança, este de-
verá passar no centro do ombro
)
Para regular o cinto de segurança
em altura, aperte o comando e faça-
o deslizar
no sentido desejado.
Regulação do cinto de
segurança em altura
Bancos dianteiros
Regulações eléctricas
Regulações manuais
60
61
120
63
Page 14 of 333
12
MANUSEAMENTO

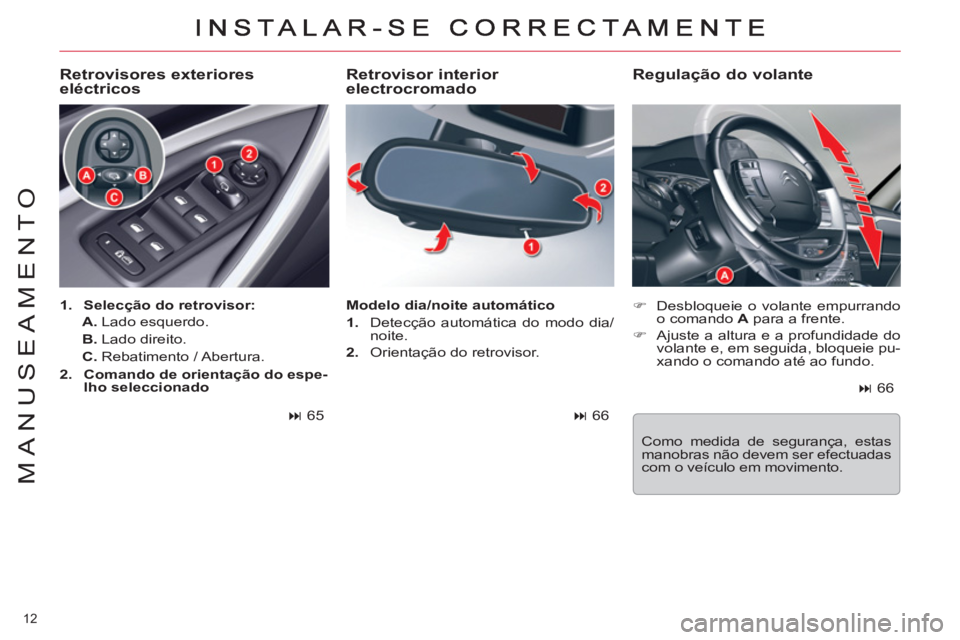

Retrovisor interior
electrocromado
)
Desbloqueie o volante empurrando
o comando A
para a frente.
)
Ajuste a altura e a profundidade do
volante e, em seguida, bloqueie pu-
xando o comando até ao fundo.
Regulação do volante
Retrovisores exteriores
eléctricos
1.
Selecção do retrovisor:
A.
Lado esquerdo.
B.
Lado direito.
C.
Rebatimento / Abertura.
2.
Comando de orientação do espe-
lho seleccionado
65
Modelo dia/noite automático
1.
Detecção automática do modo dia/
noite.
2.
Orientação do retrovisor.
66
66
Como medida de segurança, estas
manobras não devem ser efectuadas
com o veículo em movimento.
Page 15 of 333
13
MANUSEAMENTO

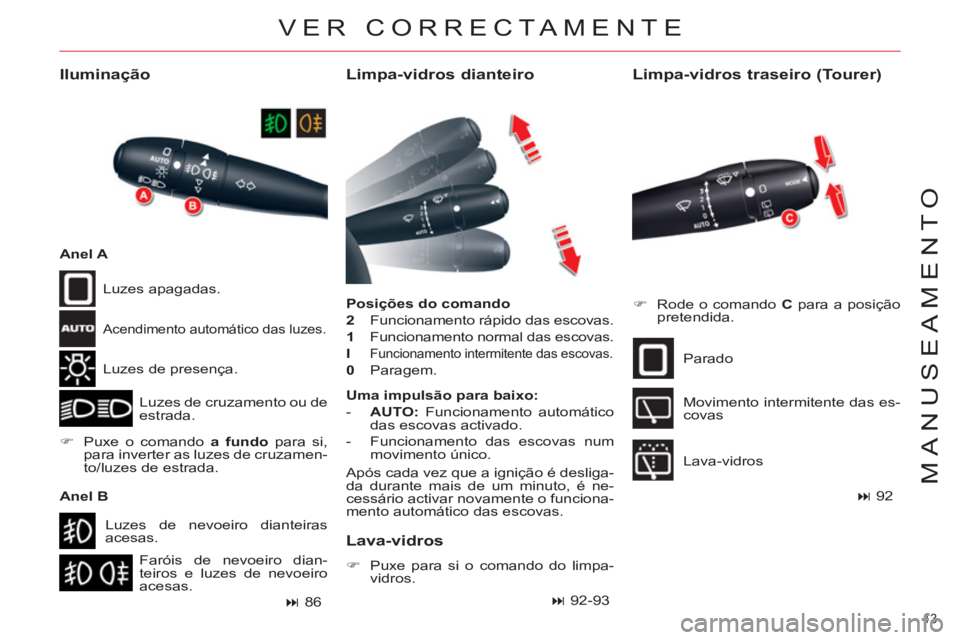

VER CORRECTAMENTE
Limpa-vidros dianteiro
Posições do comando
2
Funcionamento rápido das escovas.
1
Funcionamento normal das escovas.
I
Funcionamento intermitente das escovas.
0
Paragem.
Iluminação
Luzes de presença.
Luzes de cruzamento ou de
estrada. Luzes apagadas.
)
Puxe o comando a fundo
para si,
para inverter as luzes de cruzamen-
to/luzes de estrada.
Faróis de nevoeiro dian-
teiros e luzes de nevoeiro
acesas. Luzes de nevoeiro dianteiras
acesas.
Acendimento automático das luzes.
Limpa-vidros traseiro (Tourer)
)
Rode o comando C
para a posição
pretendida.
Parado
Movimento intermitente das es-
covas
Lava-vidros
Anel A
Anel B
86
Lava-vidros
)
Puxe para si o comando do limpa-
vidros.
92-93
92
Uma impulsão para baixo:
- AUTO:
Funcionamento automático
das escovas activado.
- Funcionamento das escovas num
movimento único.
Após cada vez que a ignição é desliga-
da durante mais de um minuto, é ne-
cessário activar novamente o funciona-
mento automático das escovas.
Page 16 of 333
14
MANUSEAMENTO
VENTILAR CORRECTAMENTE

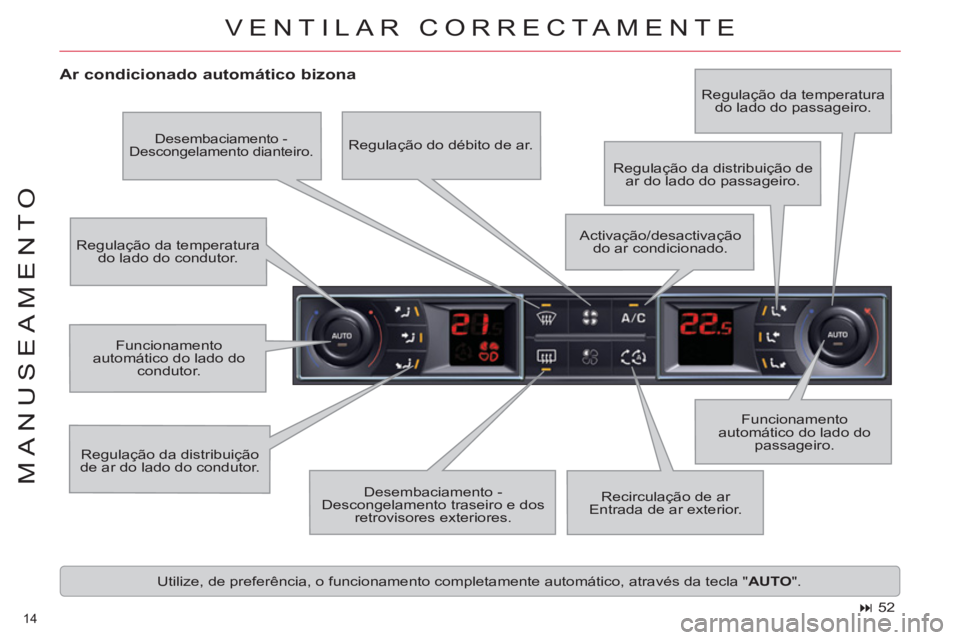

Ar condicionado automático bizona
Regulação da distribuição
de ar do lado do condutor. Funcionamento
automático do lado do
passageiro. Regulação da temperatura
do lado do condutor. Regulação da distribuição de
ar do lado do passageiro.
Desembaciamento -
Descongelamento traseiro e dos
retrovisores exteriores. Recirculação de ar
Entrada de ar exterior.
Desembaciamento -
Descongelamento dianteiro.
Funcionamento
automático do lado do
condutor.
Utilize, de preferência, o funcionamento completamente automático, através da tecla " AUTO
". Regulação da temperatura
do lado do passageiro.
Activação/desactivação
do ar condicionado. Regulação do débito de ar.
52
Page 17 of 333
15
MANUSEAMENTO
VIGIAR CORRECTAMENTE
Quadro de Bordo
O sinal de perigo também
funciona com a ignição
desligada.
A.
Sonda de combustível e avisador de nível mínimo de
combustível.
B.
Informação do Limitador/Regulador de velocidade.
C.
Temperatura do líquido de arrefecimento.
D.
Indicador de velocidade.
E.
Ecrã do quadro de bordo.
F.
Conta-quilómetros.
G.
Comando de reposição a zeros do conta-quilómetros
diário.
H.
Conta-rotações.
I.
Temperatura do óleo do motor.
J.
Apresentação das informações da caixa de velocida-
des automática.
- Com a ignição ligada, os avisadores de alerta la-
ranja e vermelho acendem-se.
- Com o motor em funcionamento, estes avisadores
deverão apagar-se.
- Se os avisadores permanecerem acesos, consulte
o capítulo "Controlo da marcha".
Comando do sinal de perigo
26
114
Page 18 of 333
16
MANUSEAMENTO
VIGIAR CORRECTAMENTE

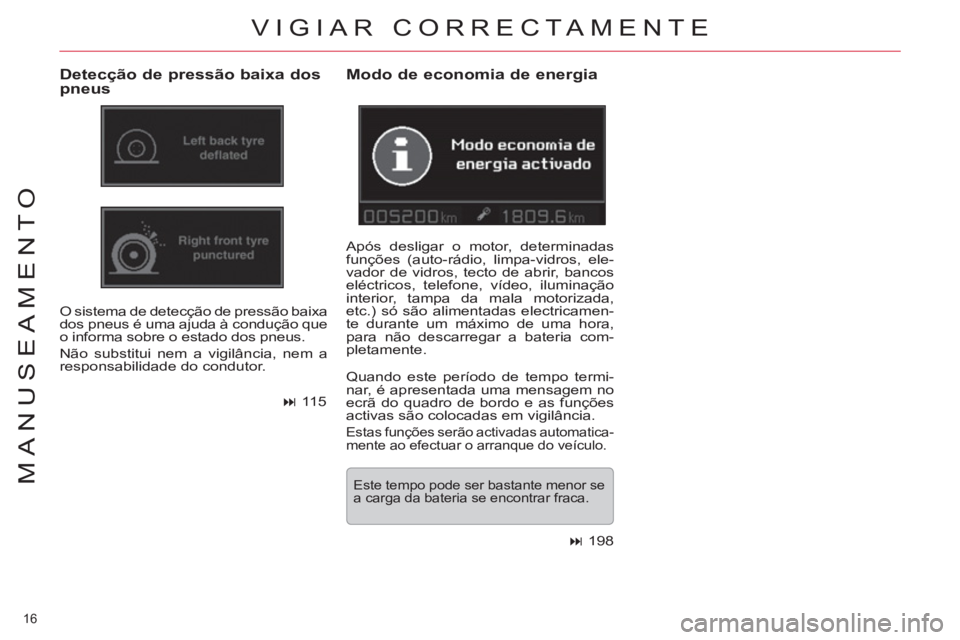

Detecção de pressão baixa dos
pneus
O sistema de detecção de pressão baixa
dos pneus é uma ajuda à condução que
o informa sobre o estado dos pneus.
Não substitui nem a vigilância, nem a
responsabilidade do condutor.
Modo de economia de energia
Após desligar o motor, determinadas
funções (auto-rádio, limpa-vidros, ele-
vador de vidros, tecto de abrir, bancos
eléctricos, telefone, vídeo, iluminação
interior, tampa da mala motorizada,
etc.) só são alimentadas electricamen-
te durante um máximo de uma hora,
para não descarregar a bateria com-
pletamente.
Este tempo pode ser bastante menor se
a carga da bateria se encontrar fraca.
Quando este período de tempo termi-
nar, é apresentada uma mensagem no
ecrã do quadro de bordo e as funções
activas são colocadas em vigilância.
Estas funções serão activadas automatica-
mente ao efectuar o arranque do veículo.
115
198
Page 19 of 333
17
MANUSEAMENTO

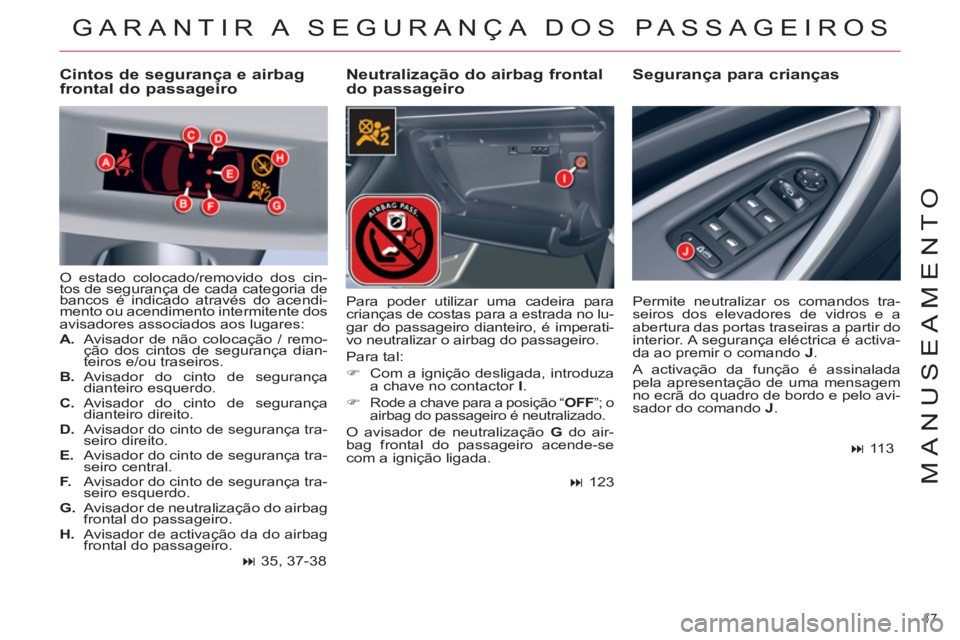

GARANTIR A SEGURANÇA DOS PASSAGEIROS
Neutralização do airbag frontal
do passageiro
Segurança para crianças
Cintos de segurança e airbag
frontal do passageiro
O estado colocado/removido dos cin-
tos de segurança de cada categoria de
bancos é indicado através do acendi-
mento ou acendimento intermitente dos
avisadores associados aos lugares:
A.
Avisador de não colocação / remo-
ção dos cintos de segurança dian-
teiros e/ou traseiros.
B.
Avisador do cinto de segurança
dianteiro esquerdo.
C.
Avisador do cinto de segurança
dianteiro direito.
D.
Avisador do cinto de segurança tra-
seiro direito.
E.
Avisador do cinto de segurança tra-
seiro central.
F.
Avisador do cinto de segurança tra-
seiro esquerdo.
G.
Avisador de neutralização do airbag
frontal do passageiro.
H.
Avisador de activação da do airbag
frontal do passageiro.
35, 37-38
Para poder utilizar uma cadeira para
crianças de costas para a estrada no lu-
gar do passageiro dianteiro, é imperati-
vo neutralizar o airbag do passageiro.
Para tal:
)
Com a ignição desligada, introduza
a chave no contactor I
.
)
Rode a chave para a posição “ OFF
”; o
airbag do passageiro é neutralizado.
O avisador de neutralização G
do air-
bag frontal do passageiro acende-se
com a ignição ligada.
123
Permite neutralizar os comandos tra-
seiros dos elevadores de vidros e a
abertura das portas traseiras a partir do
interior. A segurança eléctrica é activa-
da ao premir o comando J
.
A activação da função é assinalada
pela apresentação de uma mensagem
no ecrã do quadro de bordo e pelo avi-
sador do comando J
.
113
Page 20 of 333
!!!
18
MANUSEAMENTO

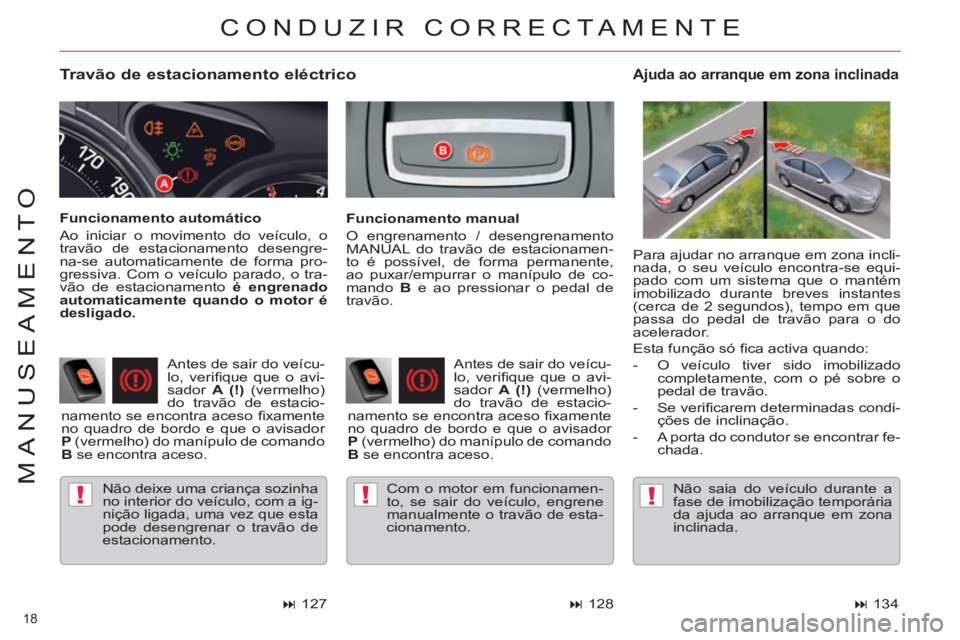

Travão de estacionamento eléctrico
Não deixe uma criança sozinha
no interior do veículo, com a ig-
nição ligada, uma vez que esta
pode desengrenar o travão de
estacionamento.
Ajuda ao arranque em zona inclinada
Funcionamento manual
O engrenamento / desengrenamento
MANUAL do travão de estacionamen-
to é possível, de forma permanente,
ao puxar/empurrar o manípulo de co-
mando B
e ao pressionar o pedal de
travão.
Antes de sair do veícu-
lo, verifi que que o avi-
sador A (!)
(vermelho)
do travão de estacio-
namento se encontra aceso fi xamente
no quadro de bordo e que o avisador
P
(vermelho) do manípulo de comando
B
se encontra aceso.
Com o motor em funcionamen-
to, se sair do veículo, engrene
manualmente o travão de esta-
cionamento. Não saia do veículo durante a
fase de imobilização temporária
da ajuda ao arranque em zona
inclinada. Para ajudar no arranque em zona incli-
nada, o seu veículo encontra-se equi-
pado com um sistema que o mantém
imobilizado durante breves instantes
(cerca de 2 segundos), tempo em que
passa do pedal de travão para o do
acelerador.
Esta função só fi ca activa quando:
- O veículo tiver sido imobilizado
completamente, com o pé sobre o
pedal de travão.
- Se verifi carem determinadas condi-
ções de inclinação.
- A porta do condutor se encontrar fe-
chada. Antes de sair do veícu-
lo, verifi que que o avi-
sador A (!)
(vermelho)
do travão de estacio-
namento se encontra aceso fi xamente
no quadro de bordo e que o avisador
P
(vermelho) do manípulo de comando
B
se encontra aceso.
Funcionamento automático
Ao iniciar o movimento do veículo, o
travão de estacionamento desengre-
na-se automaticamente de forma pro-
gressiva. Com o veículo parado, o tra-
vão de estacionamento é engrenado
automaticamente quando o motor é
desligado.
CONDUZIR CORRECTAMENTE
128
134
127
