I
29
CONTROLO de MARCHA
COMPUTADOR DE BORDO
Sistema que lhe fornece informações
instantâneas acerca do percurso
efectuado (autonomia, consumo, …).
Apresentação dos dados
Reposição a zeros do percurso
O computador de bordo é apresen-
tado no ecrã do quadro de bordo.
)
Rode o botão do lado esquer-
do A
do volante para visualizar
sucessivamente os diferentes
separadores do computador de
bordo:
- o separador das informações
instantâneas é apresentado
na zona B
do quadro de bordo,
com:
●
a autonomia,
●
o consumo instantâneo,
●
a velocidade digital ou o conta-
dor de tempo do Stop & Start.
- o separador do percurso " 1
"
é apresentado na zona C
do
quadro de bordo, com:
●
a distância percorrida,
●
o consumo médio,
●
a velocidade média,
para o primeiro percurso.
- o separador do percurso " 2
"
é apresentado na zona C
do
quadro de bordo, com:
●
a distância percorrida,
●
o consumo médio,
●
a velocidade média,
para o segundo percurso.
)
Assim que o percurso pretendi-
do for visualizado, prima durante
mais de dois segundos o botão
à esquerda do volante.
Os percursos " 1
" e " 2
" são indepen-
dentes e de utilização idêntica.
O percurso " 1
" permite efectuar, por
exemplo, cálculos diários, e o percur-
so " 2
" cálculos mensais.
Page 32 of 333
I
30
CONTROLO de MARCHA
Algumas definições
(computador de bordo)
Autonomia
(km ou milhas)
Consumo instantâneo
(l/100km ou km/l ou mpg)
Consumo médio
(l/100km ou km/l ou
mpg)
Distância percorrida
(km ou milhas)
Velocidade média
(km/h ou mph)
Indica o número de quilómetros que
ainda se pode percorrer com o com-
bustível que resta no depósito em
função do consumo médio dos últi-
mos quilómetros percorridos.
Este valor pode variar no segui-
mento de uma alteração da con-
dução ou do relevo, ocasionando
uma variação considerável do con-
sumo instantâneo.
Quando a autonomia é inferior a 30 km,
são apresentados traços. Mediante um
complemento de combustível de pelo
menos 5 litros, a autonomia é calcula-
da de novo e é apresentada se ultra-
passar os 100 km.
Se os traços se mantiverem apresen-
tados durante muito tempo em vez
dos algarismos, contactar uma ofi ci-
na qualifi cada ou a rede CITROËN.
Esta função apenas é apresentada
a partir de 30 km/h. Trata-se da quantidade média de
combustível consumido após alguns
segundos.
Trata-se da quantidade média de com-
bustível consumido desde a última re-
posição a zeros do computador.
Indica a distância percorrida desde
a última reposição a zeros do com-
putador. Trata-se da velocidade média calcu-
lada desde a última reposição a ze-
ros do computador (ignição ligada).
Contador de tempo do
Stop & Start
(minutos/segundos ou
horas/minutos)
Se o seu veículo se encontrar equi-
pado com Stop & Start, um contador
de tempo acumula as durações de
entrada em modo STOP durante o
trajecto.
É reposto a zeros cada vez que a
ignição é ligada com a chave.
Page 33 of 333

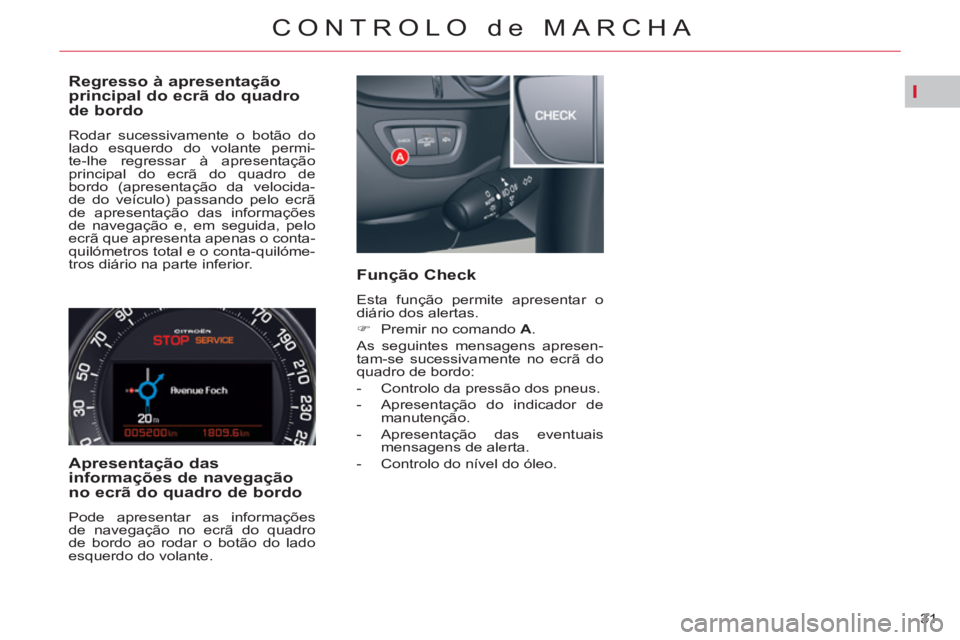

I
31
CONTROLO de MARCHA
Regresso à apresentação
principal do ecrã do quadro
de bordo
Rodar sucessivamente o botão do
lado esquerdo do volante permi-
te-lhe regressar à apresentação
principal do ecrã do quadro de
bordo (apresentação da velocida-
de do veículo) passando pelo ecrã
de apresentação das informações
de navegação e, em seguida, pelo
ecrã que apresenta apenas o conta-
quilómetros total e o conta-quilóme-
tros diário na parte inferior.
Apresentação das
informações de navegação
no ecrã do quadro de bordo
Pode apresentar as informações
de navegação no ecrã do quadro
de bordo ao rodar o botão do lado
esquerdo do volante.
Função Check
Esta função permite apresentar o
diário dos alertas.
)
Premir no comando A
.
As seguintes mensagens apresen-
tam-se sucessivamente no ecrã do
quadro de bordo:
- Controlo da pressão dos pneus.
- Apresentação do indicador de
manutenção.
- Apresentação das eventuais
mensagens de alerta.
- Controlo do nível do óleo.
Page 34 of 333

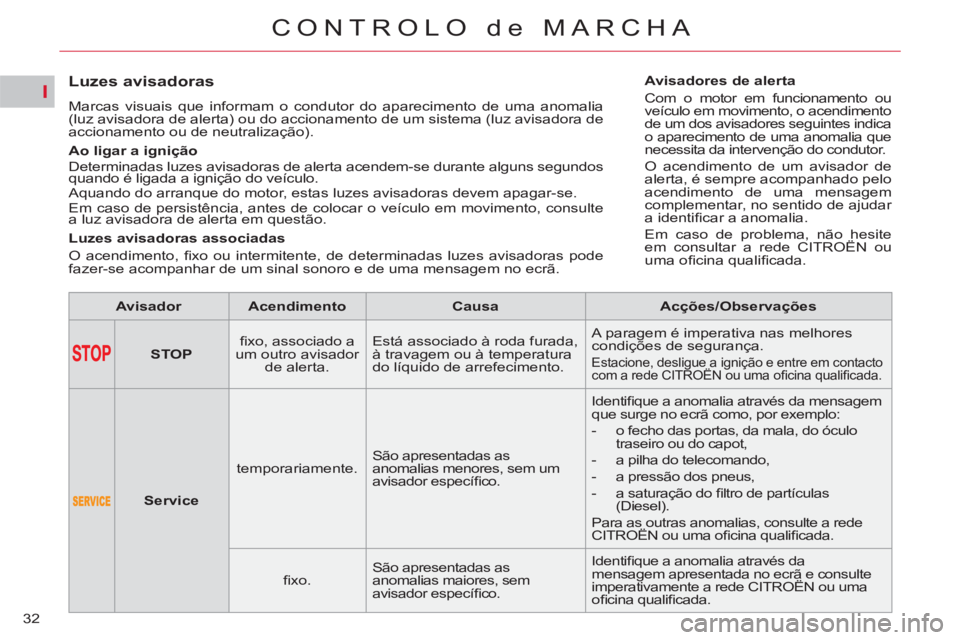

I
32
CONTROLO de MARCHA
Luzes avisadoras
Marcas visuais que informam o condutor do aparecimento de uma anomalia
(luz avisadora de alerta) ou do accionamento de um sistema (luz avisadora de
accionamento ou de neutralização).
Avisador
Acendimento
Causa
Acções/Observações
STOP
fi xo, associado a
um outro avisador
de alerta. Está associado à roda furada,
à travagem ou à temperatura
do líquido de arrefecimento. A paragem é imperativa nas melhores
condições de segurança.
Estacione, desligue a ignição e entre em contacto
com a rede CITROËN ou uma ofi cina qualifi cada.
Service
temporariamente. São apresentadas as
anomalias menores, sem um
avisador específi co. Identifi que a anomalia através da mensagem
que surge no ecrã como, por exemplo:
- o fecho das portas, da mala, do óculo
traseiro ou do capot,
- a pilha do telecomando,
- a pressão dos pneus,
- a saturação do fi ltro de partículas
(Diesel).
Para as outras anomalias, consulte a rede
CITROËN ou uma ofi cina qualifi cada.
fi xo. São apresentadas as
anomalias maiores, sem
avisador específi co. Identifi que a anomalia através da
mensagem apresentada no ecrã e consulte
imperativamente a rede CITROËN ou uma
ofi cina qualifi cada.
Ao ligar a ignição
Determinadas luzes avisadoras de alerta acendem-se durante alguns segundos
quando é ligada a ignição do veículo.
Aquando do arranque do motor, estas luzes avisadoras devem apagar-se.
Em caso de persistência, antes de colocar o veículo em movimento, consulte
a luz avisadora de alerta em questão.
Luzes avisadoras associadas
O acendimento, fi xo ou intermitente, de determinadas luzes avisadoras pode
fazer-se acompanhar de um sinal sonoro e de uma mensagem no ecrã.
Avisadores de alerta
Com o motor em funcionamento ou
veículo em movimento, o acendimento
de um dos avisadores seguintes indica
o aparecimento de uma anomalia que
necessita da intervenção do condutor.
O acendimento de um avisador de
alerta, é sempre acompanhado pelo
acendimento de uma mensagem
complementar, no sentido de ajudar
a identifi car a anomalia.
Em caso de problema, não hesite
em consultar a rede CITROËN ou
uma ofi cina qualifi cada.
Page 35 of 333

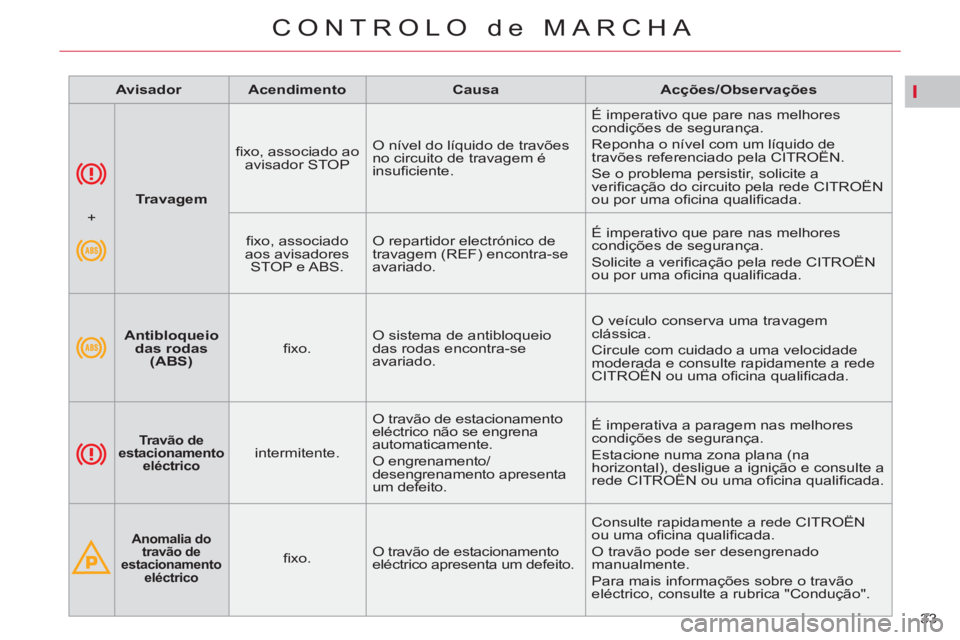

I
33
CONTROLO de MARCHA
Travagem
fi xo, associado ao
avisador STOP O nível do líquido de travões
no circuito de travagem é
insufi ciente. É imperativo que pare nas melhores
condições de segurança.
Reponha o nível com um líquido de
travões referenciado pela CITROËN.
Se o problema persistir, solicite a
verifi cação do circuito pela rede CITROËN
ou por uma ofi cina qualifi cada.
+
fi xo, associado
aos avisadores
STOP e ABS. O repartidor electrónico de
travagem (REF) encontra-se
avariado. É imperativo que pare nas melhores
condições de segurança.
Solicite a verifi cação pela rede CITROËN
ou por uma ofi cina qualifi cada.
Avisador
Acendimento
Causa
Acções/Observações
Antibloqueio
das rodas
(ABS)
fi xo. O sistema de antibloqueio
das rodas encontra-se
avariado. O veículo conserva uma travagem
clássica.
Circule com cuidado a uma velocidade
moderada e consulte rapidamente a rede
CITROËN ou uma ofi cina qualifi cada.
Travão
de
estacionamento
eléctrico
intermitente. O travão de estacionamento
eléctrico não se engrena
automaticamente.
O engrenamento/
desengrenamento apresenta
um defeito. É imperativa a paragem nas melhores
condições de segurança.
Estacione numa zona plana (na
horizontal), desligue a ignição e consulte a
rede CITROËN ou uma ofi cina qualifi cada.
Anomalia
do
travão
de
estacionamento
eléctrico
fi xo. O travão de estacionamento
eléctrico apresenta um defeito. Consulte rapidamente a rede CITROËN
ou uma ofi cina qualifi cada.
O travão pode ser desengrenado
manualmente.
Para mais informações sobre o travão
eléctrico, consulte a rubrica "Condução".
Page 36 of 333

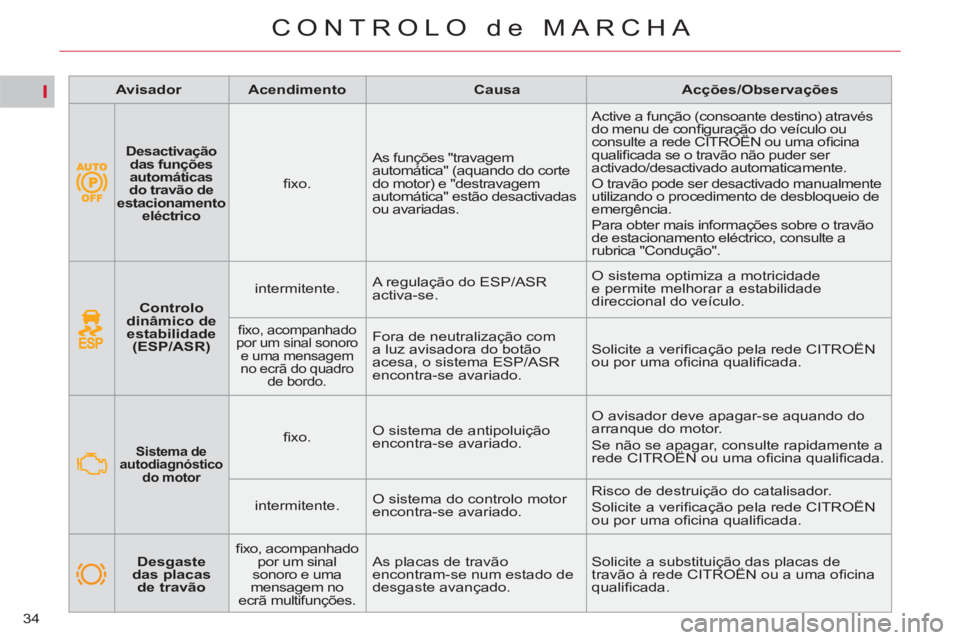

I
34
CONTROLO de MARCHA
Controlo
dinâmico de
estabilidade
(ESP/ASR)
intermitente. A regulação do ESP/ASR
activa-se. O sistema optimiza a motricidade
e permite melhorar a estabilidade
direccional do veículo.
fi xo, acompanhado
por um sinal sonoro
e uma mensagem
no ecrã do quadro
de bordo.
Fora de neutralização com
a luz avisadora do botão
acesa, o sistema ESP/ASR
encontra-se avariado. Solicite a verifi cação pela rede CITROËN
ou por uma ofi cina qualifi cada.
Sistema de
autodiagnóstico
do motor
fi xo. O sistema de antipoluição
encontra-se avariado. O avisador deve apagar-se aquando do
arranque do motor.
Se não se apagar, consulte rapidamente a
rede CITROËN ou uma ofi cina qualifi cada.
intermitente. O sistema do controlo motor
encontra-se avariado. Risco de destruição do catalisador.
Solicite a verifi cação pela rede CITROËN
ou por uma ofi cina qualifi cada.
Avisador
Acendimento
Causa
Acções/Observações
Desgaste
das placas
de travão
fi xo, acompanhado
por um sinal
sonoro e uma
mensagem no
ecrã multifunções. As placas de travão
encontram-se num estado de
desgaste avançado. Solicite a substituição das placas de
travão à rede CITROËN ou a uma ofi cina
qualifi cada.
Desactivação
das funções
automáticas
do travão de
estacionamento
eléctrico
fi xo. As funções "travagem
automática" (aquando do corte
do motor) e "destravagem
automática" estão desactivadas
ou avariadas. Active a função (consoante destino) através
do menu de confi guração do veículo ou
consulte a rede CITROËN ou uma ofi cina
qualifi cada se o travão não puder ser
activado/desactivado automaticamente.
O travão pode ser desactivado manualmente
utilizando o procedimento de desbloqueio de
emergência.
Para obter mais informações sobre o travão
de estacionamento eléctrico, consulte a
rubrica "Condução".
Page 37 of 333

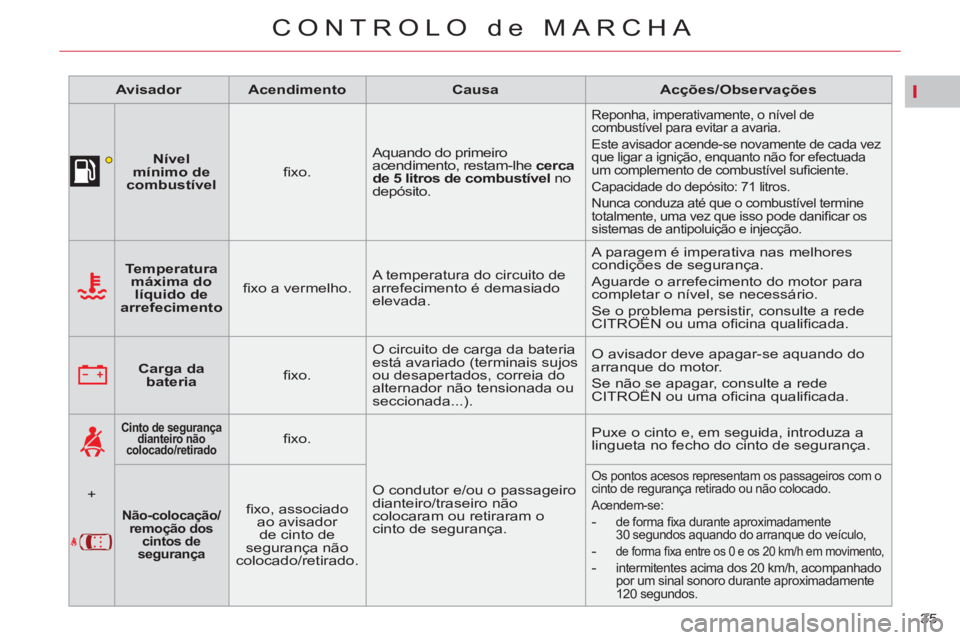

I
35
CONTROLO de MARCHA
Avisador
Acendimento
Causa
Acções/Observações
Nível
mínimo de
combustível
fi xo. Aquando do primeiro
acendimento, restam-lhe cerca
de 5 litros de combustível
no
depósito.
Reponha, imperativamente, o nível de
combustível para evitar a avaria.
Este avisador acende-se novamente de cada vez
que ligar a ignição, enquanto não for efectuada
um complemento de combustível sufi ciente.
Capacidade do depósito: 71 litros.
Nunca conduza até que o combustível termine
totalmente, uma vez que isso pode danifi car os
sistemas de antipoluição e injecção.
Temperatura
máxima do
líquido de
arrefecimento
fi xo a vermelho. A temperatura do circuito de
arrefecimento é demasiado
elevada. A paragem é imperativa nas melhores
condições de segurança.
Aguarde o arrefecimento do motor para
completar o nível, se necessário.
Se o problema persistir, consulte a rede
CITROËN ou uma ofi cina qualifi cada.
Carga da
bateria
fi xo. O circuito de carga da bateria
está avariado (terminais sujos
ou desapertados, correia do
alternador não tensionada ou
seccionada...). O avisador deve apagar-se aquando do
arranque do motor.
Se não se apagar, consulte a rede
CITROËN ou uma ofi cina qualifi cada.
+
Cinto de segurança
dianteiro não
colocado/retirado
fi xo.
O condutor e/ou o passageiro
dianteiro/traseiro não
colocaram ou retiraram o
cinto de segurança. Puxe o cinto e, em seguida, introduza a
lingueta no fecho do cinto de segurança.
Não-colocação/
remoção dos
cintos de
segurança
fi xo, associado
ao avisador
de cinto de
segurança não
colocado/retirado.
Os pontos acesos representam os passageiros com o
cinto de regurança retirado ou não colocado.
Acendem-se:
-
de forma fi xa durante aproximadamente
30 segundos aquando do arranque do veículo,
-
de forma fi xa entre os 0 e os 20 km/h em movimento,
-
intermitentes acima dos 20 km/h, acompanhado
por um sinal sonoro durante aproximadamente
120 segundos.
Page 38 of 333
I
36
CONTROLO de MARCHA
Luzes de
nevoeiro
dianteiras
fi xo. As luzes de nevoeiro dianteiras
encontram-se accionadas. Rode o anel do comando duas
vezes para trás para desactivar as
luzes de nevoeiro.
Luzes de
nevoeiro
traseiras
fi xo. As luzes traseiras de nevoeiro
encontram-se accionados. Rode o anel do comando para
trás para desactivar as luzes de
nevoeiro.

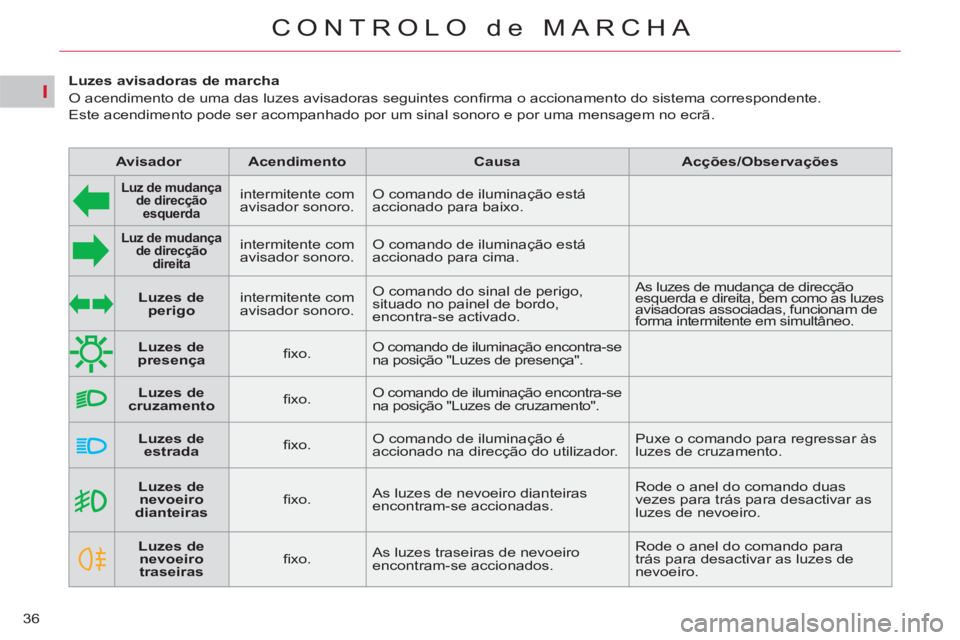

Luzes avisadoras de marcha
O acendimento de uma das luzes avisadoras seguintes confi rma o accionamento do sistema correspondente.
Este acendimento pode ser acompanhado por um sinal sonoro e por uma mensagem no ecrã.
Avisador
Acendimento
Causa
Acções/Observações
Luz de mudança
de direcção
esquerda
intermitente com
avisador sonoro. O comando de iluminação está
accionado para baixo.
Luz de mudança
de direcção
direita
intermitente com
avisador sonoro. O comando de iluminação está
accionado para cima.
Luzes de
presença
fi xo. O comando de iluminação encontra-se
na posição "Luzes de presença".
Luzes de
cruzamento
fi xo. O comando de iluminação encontra-se
na posição "Luzes de cruzamento".
Luzes de
estrada
fi xo. O comando de iluminação é
accionado na direcção do utilizador. Puxe o comando para regressar às
luzes de cruzamento.
Luzes de
perigo
intermitente com
avisador sonoro. O comando do sinal de perigo,
situado no painel de bordo,
encontra-se activado. As luzes de mudança de direcção
esquerda e direita, bem como as luzes
avisadoras associadas, funcionam de
forma intermitente em simultâneo.
Page 39 of 333
I
37
CONTROLO de MARCHA
Avisador
Acendimento
Causa
Acções/Observações
Pré-aquecimento
motor Diesel
fi xo. O contactor encontra-se na
2ª posição (Contacto)
Aguarde a extinção antes de efectuar o
arranque.
A duração de visualização é
determinada pelas condições climáticas.
Travão de
estacionamento
fi xo. O travão de estacionamento
encontra-se engrenado. Desengrene o travão de
estacionamento para apagar o
avisador; pé no pedal do travão.
Respeite as instruções de
segurança.
Para mais informações sobre o
travão de estacionamento, consulte
o capítulo "Condução".
intermitente. O travão de estacionamento
encontra-se engrenado
incorrectamente ou encontra-se
desengrenado.
Sistema de
airbag do
passageiro
fi xa. O comando, situado no porta-luvas,
está na posição " ON
".
O airbag frontal do passageiro está
activado.
Neste caso, não instale cadeiras
para crianças "de costas para a
estrada". Accione o comando para a posição
" OFF
" para neutralizar o airbag
frontal do passageiro.
Neste caso, poderá instalar uma
cadeira para crianças "de costas
para a estrada".
Stop & Start
fi xo. À paragem do veículo
(sinal vermelho, paragem,
engarrafamentos, ...) o Stop & Start
coloca o motor em modo STOP. A partir do momento em que
pretender colocar o veículo em
movimento, o avisador apaga-se e
o arranque do motor é efectuado
automaticamente em modo START.
intermitente
durante alguns
segundos e, em
seguida, apaga-se. O modo STOP encontra-se
momentaneamente indisponível.
ou
O modo START foi accionado
automaticamente. Consulte o capítulo "Condução -
§ Stop & Start" para os casos
específi cos do modo STOP e do
modo START.
Page 40 of 333
I
38
CONTROLO de MARCHA

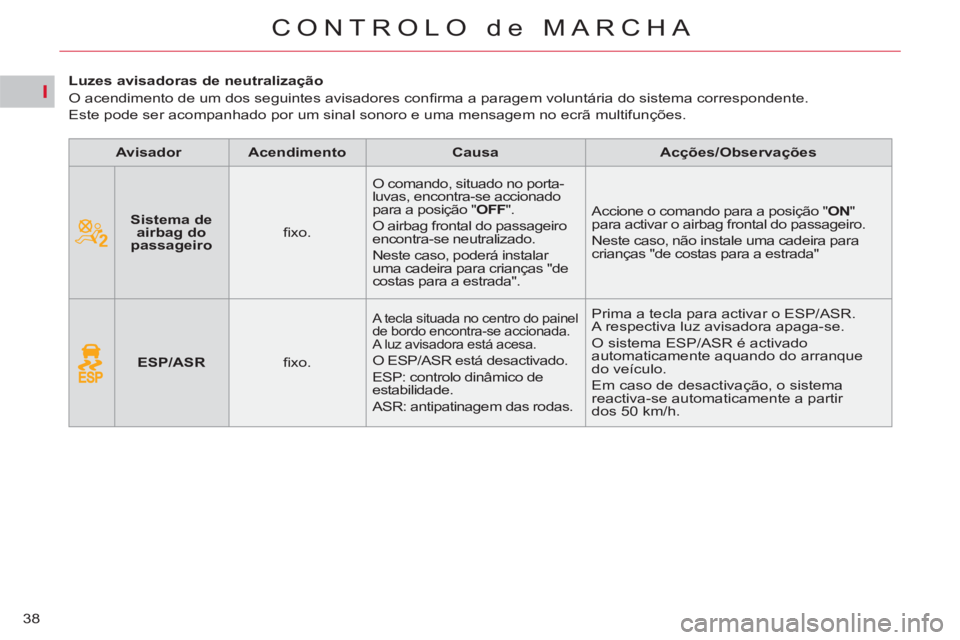

Luzes avisadoras de neutralização
O acendimento de um dos seguintes avisadores confi rma a paragem voluntária do sistema correspondente.
Este pode ser acompanhado por um sinal sonoro e uma mensagem no ecrã multifunções.
Avisador
Acendimento
Causa
Acções/Observações
Sistema de
airbag do
passageiro
fi xo. O comando, situado no porta-
luvas, encontra-se accionado
para a posição " OFF
".
O airbag frontal do passageiro
encontra-se neutralizado.
Neste caso, poderá instalar
uma cadeira para crianças "de
costas para a estrada". Accione o comando para a posição " ON
"
para activar o airbag frontal do passageiro.
Neste caso, não instale uma cadeira para
crianças "de costas para a estrada"
ESP/ASR
fi xo.
A tecla situada no centro do painel
de bordo encontra-se accionada.
A luz avisadora está acesa.
O ESP/ASR está desactivado.
ESP: controlo dinâmico de
estabilidade.
ASR: antipatinagem das rodas. Prima a tecla para activar o ESP/ASR.
A respectiva luz avisadora apaga-se.
O sistema ESP/ASR é activado
automaticamente aquando do arranque
do veículo.
Em caso de desactivação, o sistema
reactiva-se automaticamente a partir
dos 50 km/h.
