V
89
VISIBILIDAD

Asociación con el alumbrado de
acompañamiento automático
La asociación con el encendido au-
tomático de las luces aporta al alum-
brado de acompañamiento las si-
guientes posibilidades adicionales:


- Elección de la duración de man-
tenimiento del alumbrado durante
15, 30 ó 60 segundos en los pa-
rámetros del vehículo del menú
de confi guración de la pantalla del
cuadro de a bordo.

- Puesta en funcionamiento auto-
mática del alumbrado de acompa-
ñamiento cuando las luces estén
encendidas en modo automático.


Anomalía de funcionamiento
Si se produce un fallo de funciona-
miento del sensor de luminosidad,
las luces se encienden y aparece
un mensaje en la pantalla del cua-
dro de a bordo, acompañado de una
señal sonora.
Consulte con la Red CITROËN o
con un taller cualifi cado.
Con niebla o nieve, el sensor de lu-
minosidad puede detectar sufi ciente
luz, por lo que las luces no se encen-
derán automáticamente.
No cubra el sensor de luminosi-
dad, asociado al sensor de lluvia y
situado en el centro del parabrisas
detrás del retrovisor interior, ya que
las funciones asociadas dejarían de
estar operativas.
REGLAJE MANUAL DE LOS FAROS

Para no molestar a los demás con-
ductores, debe regularse la altura de
los faros con lámparas halógenas,
en función de la carga del vehículo.

0.
1 ó 2 personas en las plazas
delanteras

-.
3 personas

1.
5 personas

-.
Reglaje intermedio

2.
5 personas + carga máxima au-
torizada

-.
Reglaje intermedio

3.

Conductor + carga máxima auto-
rizada
El reglaje inicial corresponde a la
posición "0"
.
REGLAJE AUTOMÁTICO DE LOS FAROS DIRECCIONALES

No toque las lámparas de xenón.
Consulte con la Red CITROËN o
con un taller cualifi cado. Si se produce un fallo
de funcionamiento,
este testigo se en-
ciende en el cuadro
de a bordo, acompa-
ñado de una señal
sonora y un mensaje
en la pantalla del cuadro de a bordo.
Si eso ocurre, el sistema pone los fa-
ros en posición baja. Para no molestar a los demás usua-
rios de la vía, este sistema corrige,
automáticamente y con el motor pa-
rado, la altura del haz de luz de las
lámparas de xenón, en función de la
carga del vehículo.

V
90
VISIBILIDAD

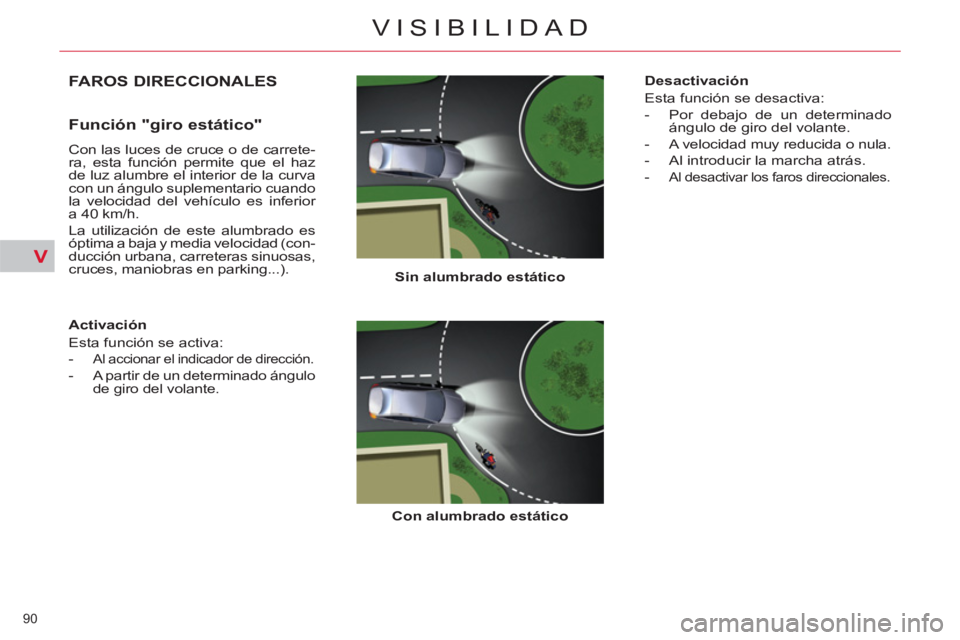

FAROS DIRECCIONALES

Sin

alumbrado estático


Con

alumbrado estático




Función "giro estático"

Con las luces de cruce o de carrete-
ra, esta función permite que el haz
de luz alumbre el interior de la curva
con un ángulo suplementario cuando
la velocidad del vehículo es inferior
a 40 km/h.
La utilización de este alumbrado es
óptima a baja y media velocidad (con-
ducción urbana, carreteras sinuosas,
cruces, maniobras en parking...).

Activación
Esta función se activa:


-
Al accionar el indicador de dirección.

- A partir de un determinado ángulo
de giro del volante.


Desactivación
Esta función se desactiva:


- Por debajo de un determinado
ángulo de giro del volante.

- A velocidad muy reducida o nula.

- Al introducir la marcha atrás.

-
Al desactivar los faros direccionales.

V
91
VISIBILIDAD

Programación
Esta función se puede activar o neu-
tralizar desde el "Menú general" de
la pantalla del cuadro de a bordo.
Para ello, seleccione "Parámetros
vehículo\Alumbrado\Faros direccio-
nales".

Anomalía de funcionamiento
Si se produce un fallo de
funcionamiento, este testi-
go parpadea en el cuadro
de a bordo, acompañado de
un mensaje en la pantalla
multifunción.
Consulte con la Red CITROËN o
con un taller cualifi cado.
Esta función no está activa a velo-
cidad muy reducida o nula, o con la
marcha atrás engranada.
El estado de la función queda me-
morizado al cortar el contacto.

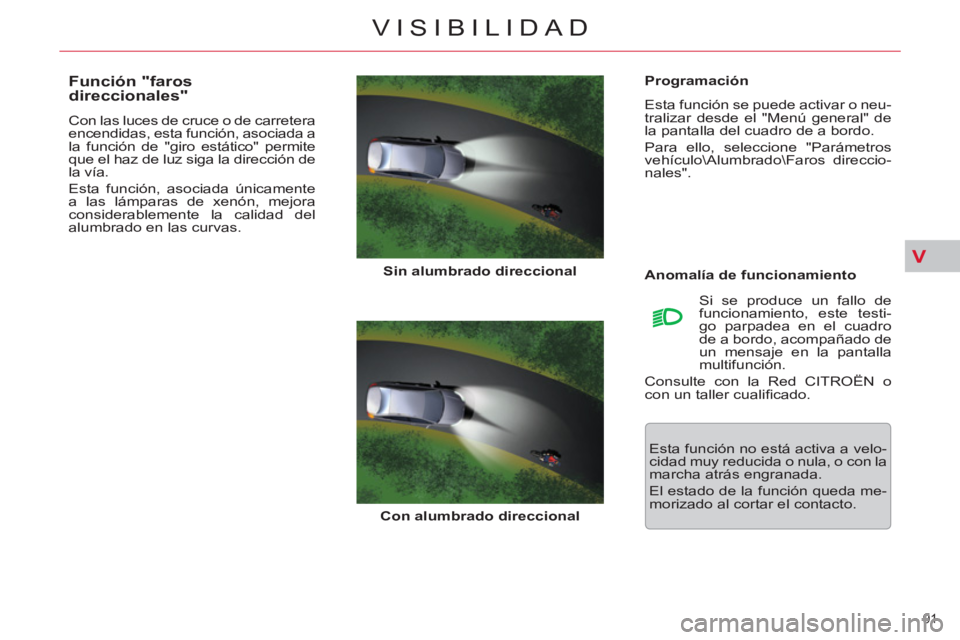

Función "faros
direccionales"
Con las luces de cruce o de carretera
encendidas, esta función, asociada a
la función de "giro estático" permite
que el haz de luz siga la dirección de
la vía.
Esta función, asociada únicamente
a las lámparas de xenón, mejora
considerablemente la calidad del
alumbrado en las curvas.

Con alumbrado direccional

Sin alumbrado direccional

V
92
VISIBILIDAD

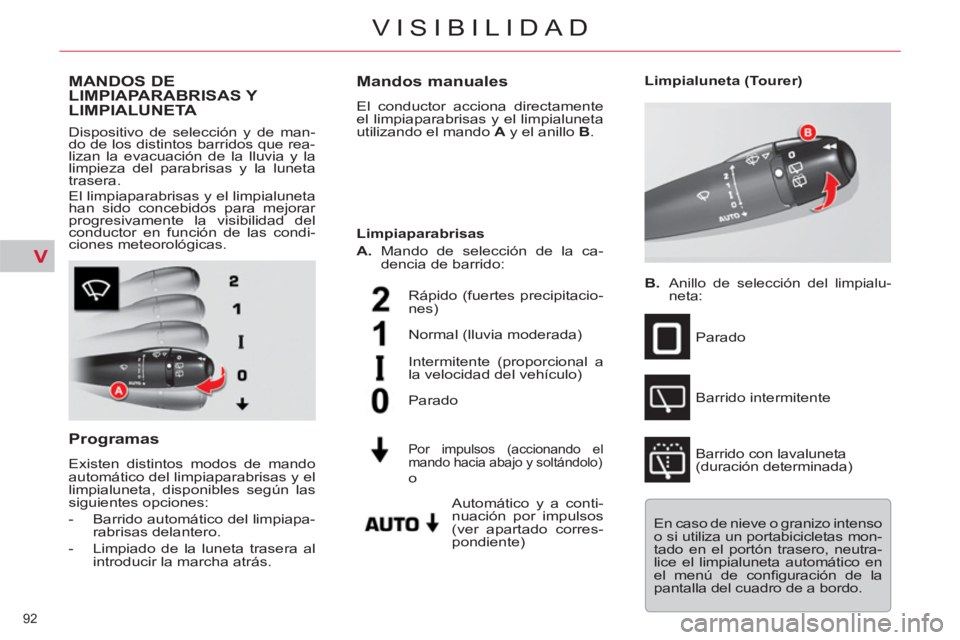

MANDOS DELIMPIAPARABRISAS Y LIMPIALUNETA
Dispositivo de selección y de man-
do de los distintos barridos que rea-
lizan la evacuación de la lluvia y la
limpieza del parabrisas y la luneta
trasera.
El limpiaparabrisas y el limpialuneta
han sido concebidos para mejorar
progresivamente la visibilidad del
conductor en función de las condi-
ciones meteorológicas.

Programas

Existen distintos modos de mando
automático del limpiaparabrisas y el
limpialuneta, disponibles según las
siguientes opciones:


- Barrido automático del limpiapa-
rabrisas delantero.

- Limpiado de la luneta trasera al
introducir la marcha atrás.



Mandos manuales

El conductor acciona directamente
el limpiaparabrisas y el limpialuneta
utilizando el mando A
y el anillo B
.












Limpialuneta (Tourer)

B.

Anillo de selección del limpialu-
neta:
Parado
Barrido intermitente
Barrido con lavaluneta
(duración determinada)
Rápido (fuertes precipitacio-
nes)

Normal (lluvia moderada)

Intermitente (proporcional a
la velocidad del vehículo)

Automático y a conti-
nuación por impulsos
(ver apartado corres-
pondiente)

Parado




Por impulsos (accionando el
mando hacia abajo y soltándolo)



Limpiaparabrisas

A.
Mando de selección de la ca-
dencia de barrido:







o
En caso de nieve o granizo intenso
o si utiliza un portabicicletas mon-
tado en el portón trasero, neutra-
lice el limpialuneta automático en
el menú de confi guración de la
pantalla del cuadro de a bordo.

V
93
VISIBILIDAD

Marcha atrás
Si, al introducir la marcha atrás, el
limpiaparabrisas está funcionando,
el limpialuneta se pondrá marcha.

Programación
Esta función se puede activar o neu-
tralizar desde el menú de confi gura-
ción de la pantalla del cuadro de a
bordo.
La función está activada por defecto.











Lavaparabrisas y lavafaros



)
Tire del mando del limpiaparabri-
sas hacia el volante. El lavapa-
rabrisas, seguido del limpiapa-
rabrisas, funcionan durante un
tiempo determinado.
El lavafaros sólo se activa si las lu-
ces de cruce están encendidas.














Barrido automático del
limpiaparabrisas
El barrido del limpiaparabrisas fun-
ciona automáticamente, sin que
intervenga el conductor, cuando el
sistema detecta lluvia (mediante un
sensor situado detrás del retrovisor
interior), adaptando su velocidad a
la intensidad de las precipitaciones.

Activación
El conductor puede activar manual-
mente el barrido automático impul-
sando la palanca A
hacia la posición
"AUTO"
.
La activación va acompañada de un
mensaje en la pantalla del cuadro
de a bordo.
Neutralización
El conductor puede neutralizar ma-
nualmente el barrido automático des-
plazando la palanca A
hacia arriba y
volviendo a ponerla en posición "0"
.
La neutralización va acompañada de
un mensaje en la pantalla del cuadro
de a bordo.
Es necesario reactivar el barrido au-
tomático después de cada corte del
contacto superior a un minuto, im-
pulsando hacia abajo la palanca A
.

Anomalía de funcionamiento
Si se produce un fallo de funcio-
namiento del barrido automático,
el limpiaparabrisas funcionará en
modo intermitente.
Si eso ocurre, llévelo a revisar a la
Red CITROËN o a un taller cualifi -
cado.
No cubra el sensor de lluvia, aso-
ciado al sensor de luminosidad,
situado en el centro del parabrisas
detrás del retrovisor interior.
Para lavar el vehículo en un túnel
de autolavado, neutralice el barri-
do automático.
En invierno, se aconseja esperar a
que el parabrisas se deshiele por
completo antes de accionar el ba-
rrido automático.

V
94
VISIBILIDAD

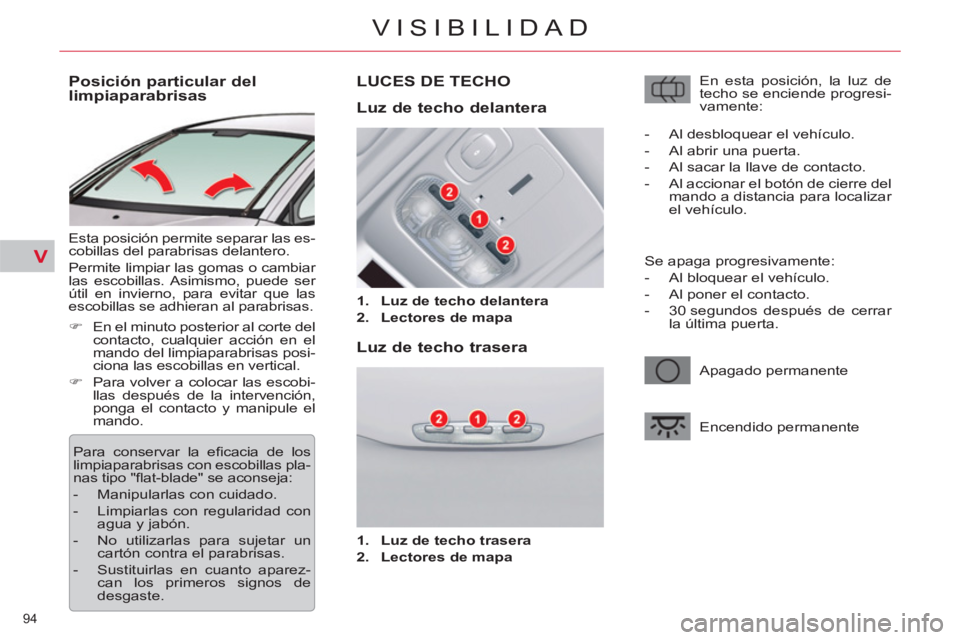

Posición particular del
limpiaparabrisas
Esta posición permite separar las es-
cobillas del parabrisas delantero.
Permite limpiar las gomas o cambiar
las escobillas. Asimismo, puede ser
útil en invierno, para evitar que las
escobillas se adhieran al parabrisas.

Para conservar la efi cacia de los
limpiaparabrisas con escobillas pla-
nas tipo "fl at-blade" se aconseja:


- Manipularlas con cuidado.

- Limpiarlas con regularidad con
agua y jabón.

- No utilizarlas para sujetar un
cartón contra el parabrisas.

- Sustituirlas en cuanto aparez-
can los primeros signos de
desgaste.


LUCES DE TECHO



1.
Luz de techo delantera


2.
Lectores de mapa




Luz de techo delantera

Luz de techo trasera



1.
Luz de techo trasera


2.
Lectores de mapa

En esta posición, la luz de
techo se enciende progresi-
vamente:
Apagado permanente
Encendido permanente

- Al desbloquear el vehículo.

- Al abrir una puerta.

- Al sacar la llave de contacto.

- Al accionar el botón de cierre del
mando a distancia para localizar
el vehículo.
Se apaga progresivamente:


- Al bloquear el vehículo.

- Al poner el contacto.

- 30 segundos después de cerrar
la última puerta.



)
En el minuto posterior al corte del
contacto, cualquier acción en el
mando del limpiaparabrisas posi-
ciona las escobillas en vertical.

)
Para volver a colocar las escobi-
llas después de la intervención,
ponga el contacto y manipule el
mando.

V
95
VISIBILIDAD

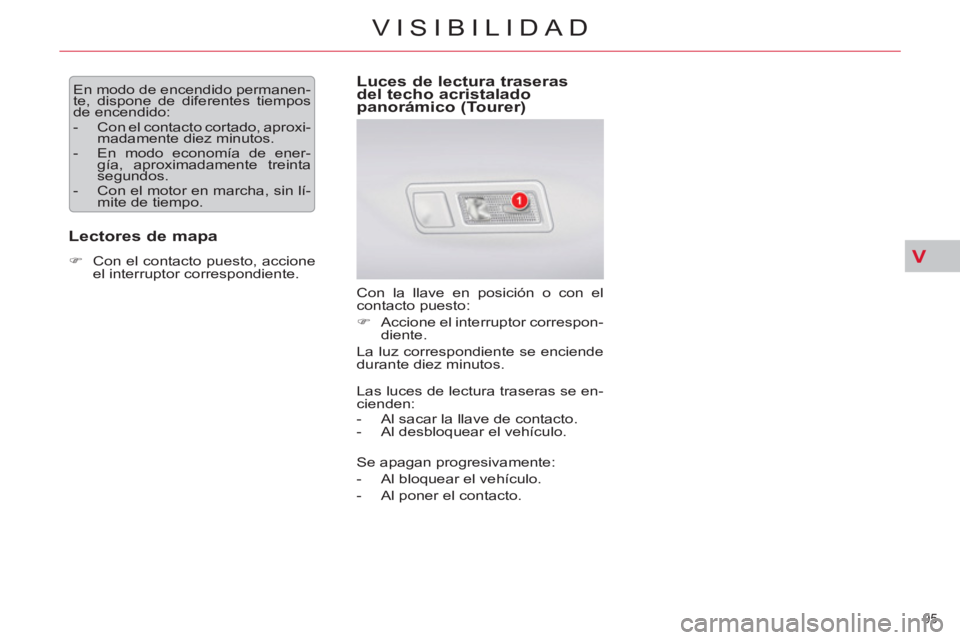

En modo de encendido permanen-
te, dispone de diferentes tiempos
de encendido:


- Con el contacto cortado, aproxi-
madamente diez minutos.

- En modo economía de ener-
gía, aproximadamente treinta
segundos.

- Con el motor en marcha, sin lí-
mite de tiempo.



Lectores de mapa



)
Con el contacto puesto, accione
el interruptor correspondiente.



Luces de lectura traseras
del techo acristalado
panorámico (Tourer)
Con la llave en posición o con el
contacto puesto:


)
Accione el interruptor correspon-
diente.
La luz correspondiente se enciende
durante diez minutos.
Las luces de lectura traseras se en-
cienden:


- Al sacar la llave de contacto.

- Al desbloquear el vehículo.
Se apagan progresivamente:


- Al bloquear el vehículo.

- Al poner el contacto.

V
96
VISIBILIDAD

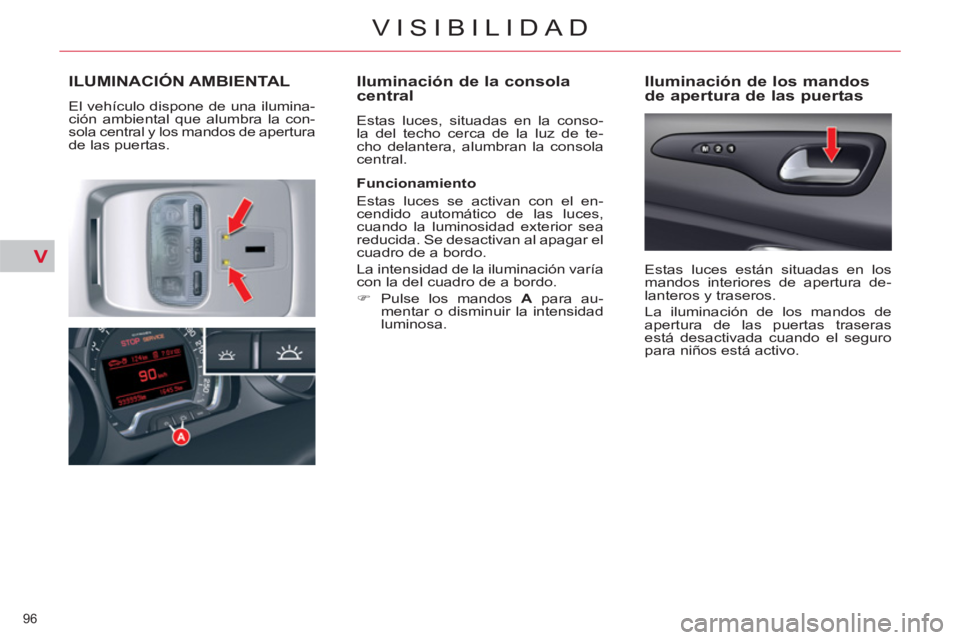

ILUMINACIÓN AMBIENTAL
El vehículo dispone de una ilumina-
ción ambiental que alumbra la con-
sola central y los mandos de apertura
de las puertas.

Iluminación de la consola
central
Estas luces, situadas en la conso-
la del techo cerca de la luz de te-
cho delantera, alumbran la consola
central.

Iluminación de los mandos
de apertura de las puertas

Funcionamiento
Estas luces se activan con el en-
cendido automático de las luces,
cuando la luminosidad exterior sea
reducida. Se desactivan al apagar el
cuadro de a bordo.
La intensidad de la iluminación varía
con la del cuadro de a bordo.


)
Pulse los mandos A
para au-
mentar o disminuir la intensidad
luminosa.

Estas luces están situadas en los
mandos interiores de apertura de-
lanteros y traseros.
La iluminación de los mandos de
apertura de las puertas traseras
está desactivada cuando el seguro
para niños está activo.

V
97
VISIBILIDAD

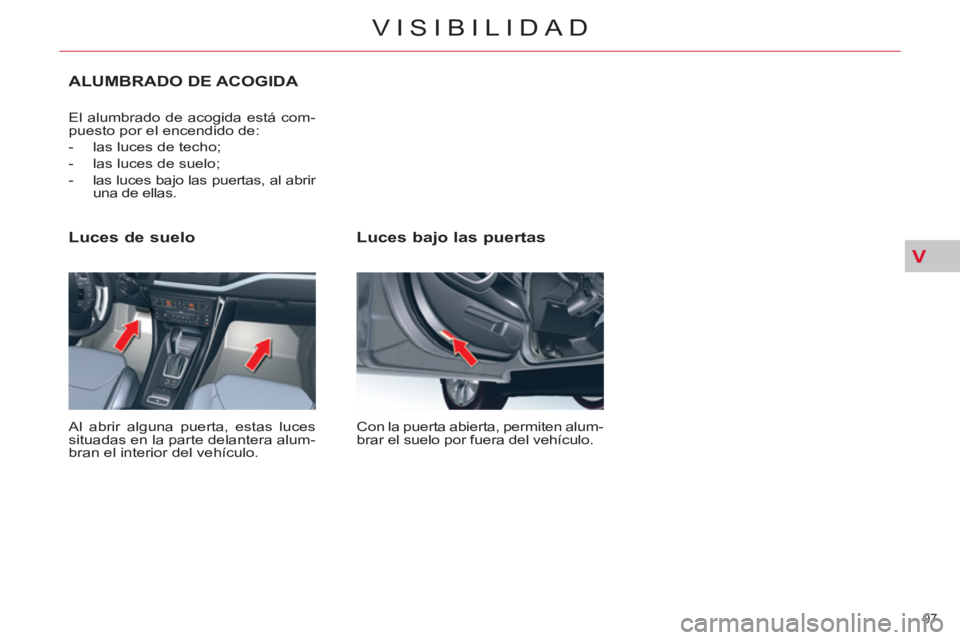

Luces bajo las puertas

Con la puerta abierta, permiten alum-
brar el suelo por fuera del vehículo.


Luces de suelo

Al abrir alguna puerta, estas luces
situadas en la parte delantera alum-
bran el interior del vehículo.
El alumbrado de acogida está com-
puesto por el encendido de:


- las luces de techo;

- las luces de suelo;

- las luces bajo las puertas, al abrir
una de ellas.


ALUMBRADO DE ACOGIDA

VI
!
98

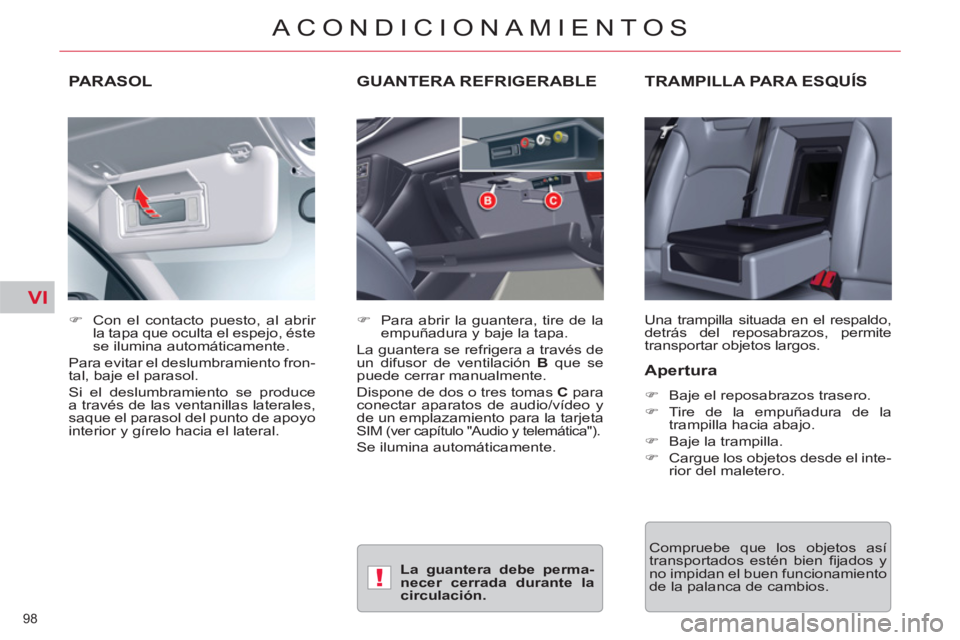

ACONDICIONAMIENTOS
PARASOL TRAMPILLA PARA ESQUÍS
Una trampilla situada en el respaldo,
detrás del reposabrazos, permite
transportar objetos largos.

)
Con el contacto puesto, al abrir
la tapa que oculta el espejo, éste
se ilumina automáticamente.
Para evitar el deslumbramiento fron-
tal, baje el parasol.
Si el deslumbramiento se produce
a través de las ventanillas laterales,
saque el parasol del punto de apoyo
interior y gírelo hacia el lateral.
GUANTERA REFRIGERABLE


)
Para abrir la guantera, tire de la
empuñadura y baje la tapa.
La guantera se refrigera a través de
un difusor de ventilación B
que se
puede cerrar manualmente.
Dispone de dos o tres tomas C
para
conectar aparatos de audio/vídeo y
de un emplazamiento para la tarjeta
SIM (ver capítulo "Audio y telemática").
Se ilumina automáticamente.


Apertura



)
Baje el reposabrazos trasero.

)
Tire de la empuñadura de la
trampilla hacia abajo.

)
Baje la trampilla.

)
Cargue los objetos desde el inte-
rior del maletero.

Compruebe que los objetos así
transportados estén bien fi jados y
no impidan el buen funcionamiento
de la palanca de cambios.
La

guantera debe perma-
necer cerrada

durante

la
circulación

.
