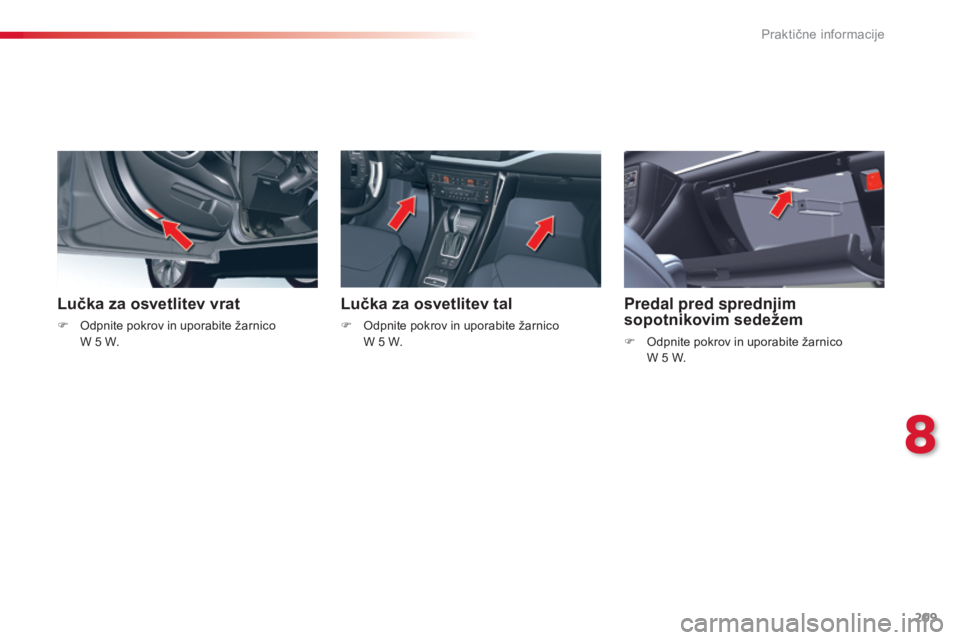

Lučka za osvetlitev vrat
F Odpnite pokrov in uporabite žarnico W 5 W.
Lučka za osvetlitev tal
F Odpnite pokrov in uporabite žarnico W 5 W.
Predal pred sprednjim
sopotnikovim sedežem
F Odpnite pokrov in uporabite žarnico W 5 W.
8
Praktične informacije

210
C5_sl_Chap08_information_ed01-2014

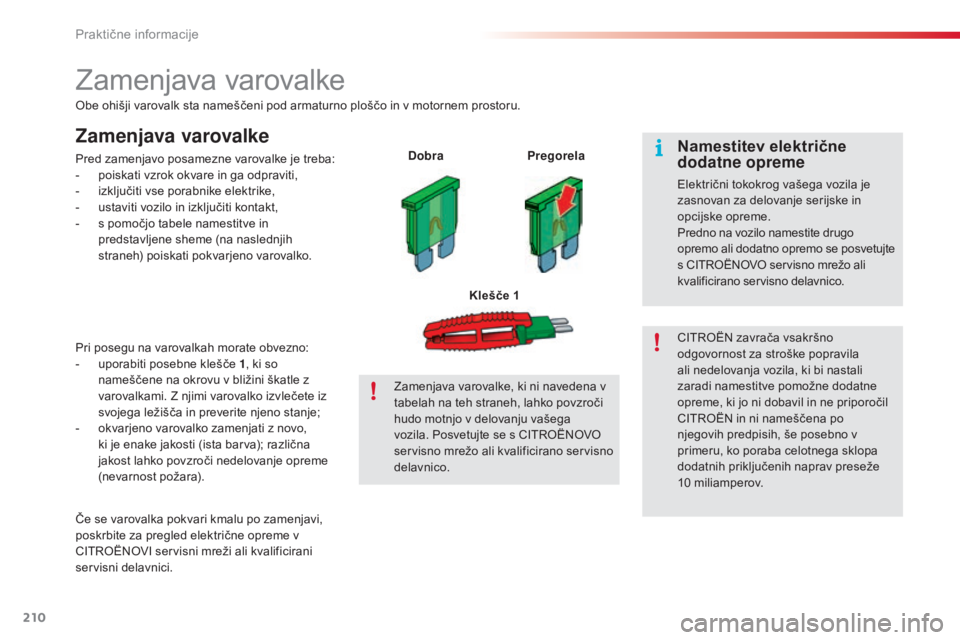

Zamenjava varovalke
Obe ohišji varovalk sta nameščeni pod armaturno ploščo in v motornem prostoru.
Zamenjava varovalke
Pred zamenjavo posamezne varovalke je treba:
- p oiskati vzrok okvare in ga odpraviti,
-

i
zključiti vse porabnike elektrike,
-

u
staviti vozilo in izključiti kontakt,
-

s p
omočjo tabele namestitve in
predstavljene sheme (na naslednjih
straneh) poiskati pokvarjeno varovalko. Dobra
Pregorela
Klešče 1
Če se varovalka pokvari kmalu po zamenjavi,
poskrbite za pregled električne opreme v
CITROËNOVI servisni mreži ali kvalificirani
servisni delavnici. Pri posegu na varovalkah morate obvezno:
-
u
porabiti posebne klešče 1 , ki so
nameščene na okrovu v bližini škatle z
varovalkami. Z njimi varovalko izvlečete iz
svojega ležišča in preverite njeno stanje;
-

o
kvarjeno varovalko zamenjati z novo,
ki je enake jakosti (ista barva); različna
jakost lahko povzroči nedelovanje opreme
(nevarnost požara). Zamenjava varovalke, ki ni navedena v
tabelah na teh straneh, lahko povzroči
hudo motnjo v delovanju vašega
vozila. Posvetujte se s CITROËNOVO
servisno mrežo ali kvalificirano servisno
delavnico.CITROËN zavrača vsakršno
odgovornost za stroške popravila
ali nedelovanja vozila, ki bi nastali
zaradi namestitve pomožne dodatne
opreme, ki jo ni dobavil in ne priporočil
CITROËN in ni nameščena po
njegovih predpisih, še posebno v
primeru, ko poraba celotnega sklopa
dodatnih priključenih naprav preseže
10
mil

iamperov.Namestitev električne
dodatne opreme
Električni tokokrog vašega vozila je
zasnovan za delovanje serijske in
opcijske opreme.
Predno na vozilo namestite drugo
opremo ali dodatno opremo se posvetujte
s CITROËNOVO servisno mrežo ali
kvalificirano servisno delavnico.
Praktične informacije

211
C5_sl_Chap08_information_ed01-2014

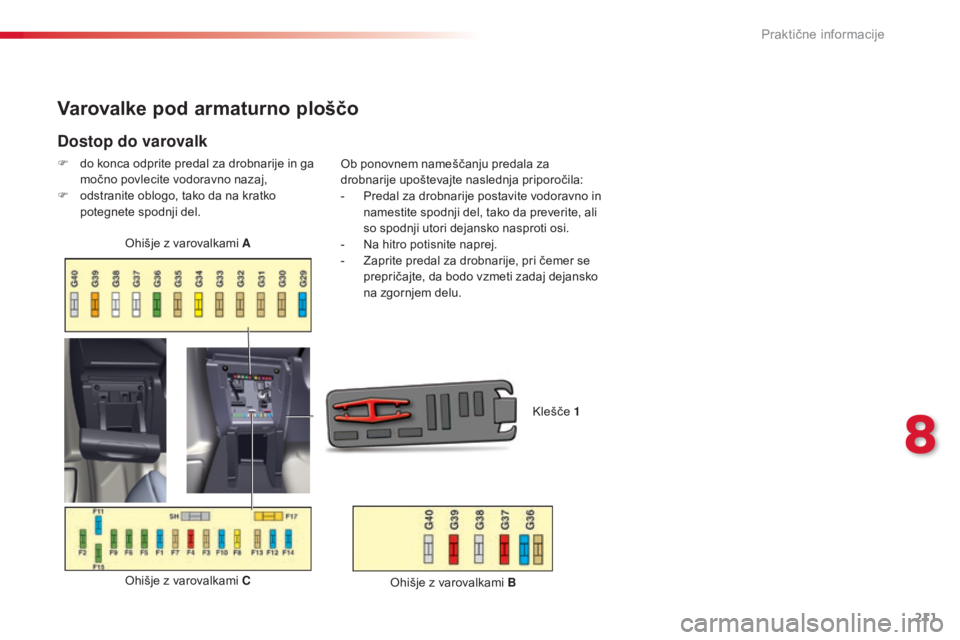

Varovalke pod armaturno ploščo
Dostop do varovalk
F do konca odprite predal za drobnarije in ga močno povlecite vodoravno nazaj,
F

o
dstranite oblogo, tako da na kratko
potegnete spodnji del.
Ohišje z varovalkami COhišje z varovalkami A
Klešče 1
Ob ponovnem nameščanju predala za
drobnarije upoštevajte naslednja priporočila:
-

P
redal za drobnarije postavite vodoravno in
namestite spodnji del, tako da preverite, ali
so spodnji utori dejansko nasproti osi.
-

N
a hitro potisnite naprej.
-

Z
aprite predal za drobnarije, pri čemer se
prepričajte, da bodo vzmeti zadaj dejansko
na zgornjem delu.
Ohišje z varovalkami B
8
Praktične informacije

212
C5_sl_Chap08_information_ed01-2014

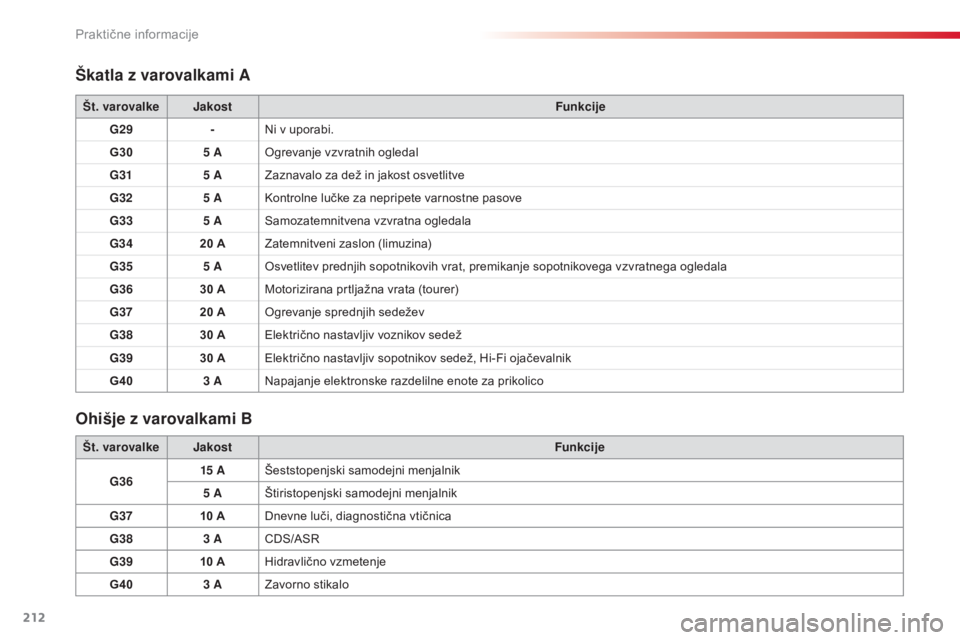

Škatla z varovalkami A
Ohišje z varovalkami B
Št. varovalkeJakost Funkcije
G29 -Ni v uporabi.
G30 5
AOgrevanje vzvratnih ogledal
G31 5
AZaznavalo za dež in jakost osvetlitve
G32 5
AKontrolne lučke za nepripete varnostne pasove
G33 5
ASamozatemnitvena vzvratna ogledala
G34 20
AZatemnitveni zaslon (limuzina)
G35 5
AOsvetlitev prednjih sopotnikovih vrat, premikanje sopotnikovega vzvratnega ogledala
G36 30
AMotorizirana prtljažna vrata (tourer)
G37 20
AOgrevanje sprednjih sedežev
G38 30
AElektrično nastavljiv voznikov sedež
G39 30
AElektrično nastavljiv sopotnikov sedež, Hi-Fi ojačevalnik
G40 3
ANapajanje elektronske razdelilne enote za prikolico
Št. varovalke Jakost Funkcije
G36 15


AŠeststopenjski samodejni menjalnik
5
AŠtiristopenjski samodejni menjalnik
G37 10
ADnevne luči, diagnostična vtičnica
G38 3
ACDS/ASR
G39 10
AHidravlično vzmetenje
G40 3
AZavorno stikalo
Praktične informacije

213
C5_sl_Chap08_information_ed01-2014

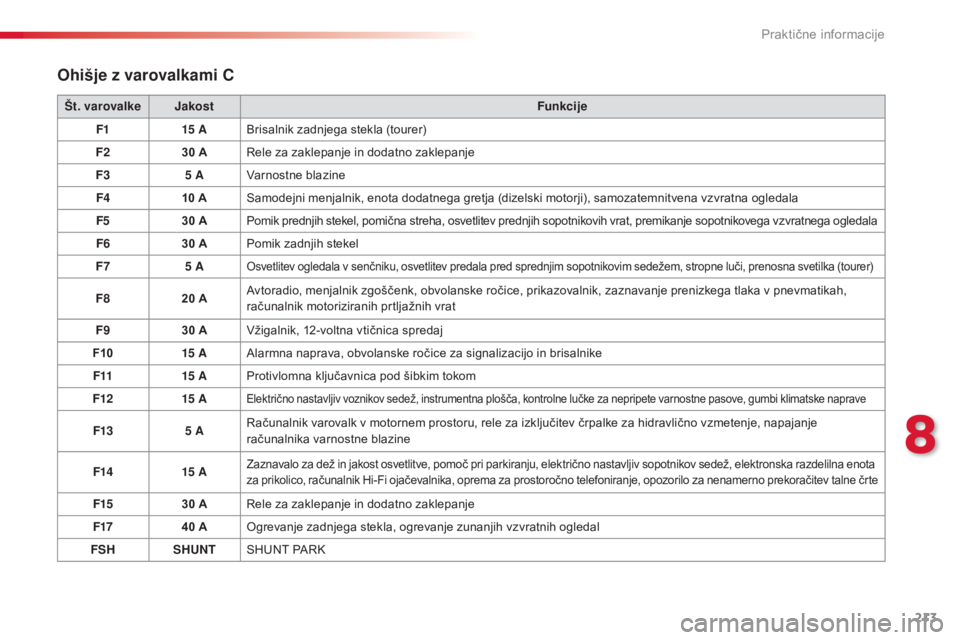

Ohišje z varovalkami C
Št. varovalkeJakost Funkcije
F1 15


ABrisalnik zadnjega stekla (tourer)
F2 30
ARele za zaklepanje in dodatno zaklepanje
F3 5
AVarnostne blazine
F4 10
ASamodejni menjalnik, enota dodatnega gretja (dizelski motorji), samozatemnitvena vzvratna ogledala
F5 30
APomik prednjih stekel, pomična streha, osvetlitev prednjih sopotnikovih vrat, premikanje sopotnikovega vzvratnega ogledala
F6 30
APomik zadnjih stekel
F7 5
A
Osvetlitev ogledala v senčniku, osvetlitev predala pred sprednjim sopotnikovim sedežem, stropne luči, prenosna svetilka (tourer)
F820 AAvtoradio, menjalnik zgoščenk, obvolanske ročice, prikazovalnik, zaznavanje prenizkega tlaka v pnevmatikah,
računalnik motoriziranih prtljažnih vrat
F9 30
AVžigalnik, 12-voltna vtičnica spredaj
F10 15


AAlarmna naprava, obvolanske ročice za signalizacijo in brisalnike
F11 15


AProtivlomna ključavnica pod šibkim tokom
F12 15


A
Električno nastavljiv voznikov sedež, instrumentna plošča, kontrolne lučke za nepripete varnostne pasove, gumbi klimatske naprave
F135 ARačunalnik varovalk v motornem prostoru, rele za izključitev črpalke za hidravlično vzmetenje, napajanje
računalnika varnostne blazine
F14 15


A
Zaznavalo za dež in jakost osvetlitve, pomoč pri parkiranju, električno nastavljiv sopotnikov sedež, elektronska razdelilna enota
za prikolico, računalnik Hi-Fi ojačevalnika, oprema za prostoročno telefoniranje, opozorilo za nenamerno prekoračitev talne čr te
F1530 ARele za zaklepanje in dodatno zaklepanje
F17 40
AOgrevanje zadnjega stekla, ogrevanje zunanjih vzvratnih ogledal
FSH SHUNTSHUNT PARK
8
Praktične informacije

214
C5_sl_Chap08_information_ed01-2014

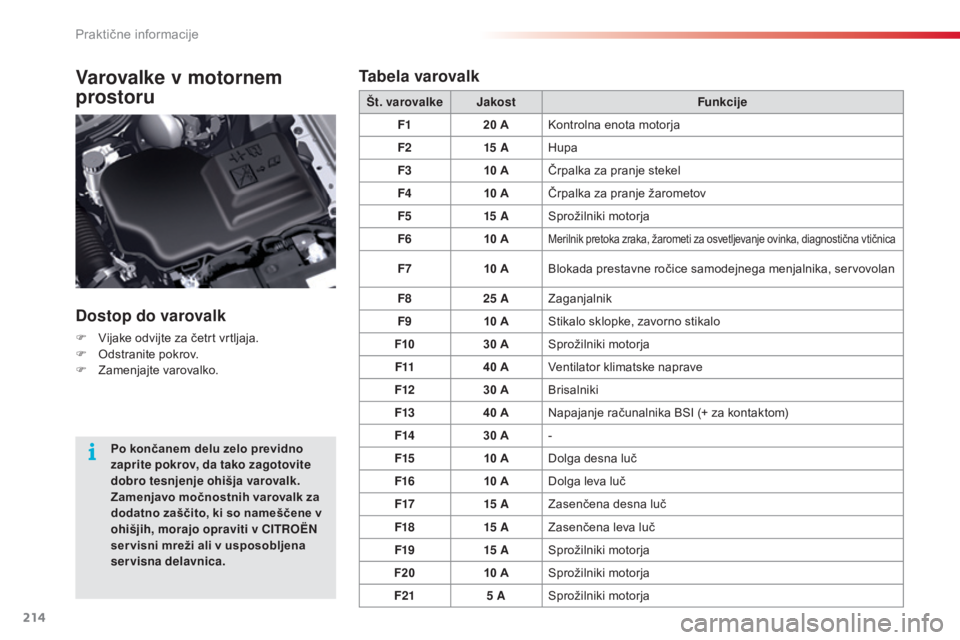

Varovalke v motornem
prostoru
Dostop do varovalk
F Vijake odvijte za četrt vrtljaja.
F O dstranite pokrov.
F

Z
amenjajte varovalko. Št. varovalke
Jakost Funkcije
F1 20 A
Kontrolna enota motorja
F2 15

A
Hupa
F3 10 A
Črpalka za pranje stekel
F4 10 A
Črpalka za pranje žarometov
F5 15

A
Sprožilniki motorja
F6 10 A
Merilnik pretoka zraka, žarometi za osvetljevanje ovinka, diagnostična vtičnica
F7
10 ABlokada prestavne ročice samodejnega menjalnika, servovolan
F8 25
AZaganjalnik
F9 10
AStikalo sklopke, zavorno stikalo
F10 30
ASprožilniki motorja
F11 40
AVentilator klimatske naprave
F12 30
ABrisalniki
F13 40
ANapajanje računalnika BSI (+ za kontaktom)
F14 30
A-
F15 10
ADolga desna luč
F16 10
ADolga leva luč
F17 15


AZasenčena desna luč
F18 15


AZasenčena leva luč
F19 15


ASprožilniki motorja
F20 10
ASprožilniki motorja
F21 5
ASprožilniki motorja
Po končanem delu zelo previdno
zaprite pokrov, da tako zagotovite
dobro tesnjenje ohišja varovalk.
Zamenjavo močnostnih varovalk za
dodatno zaščito, ki so nameščene v
ohišjih, morajo opraviti v CITROËN
ser visni mreži ali v usposobljena
servisna delavnica.

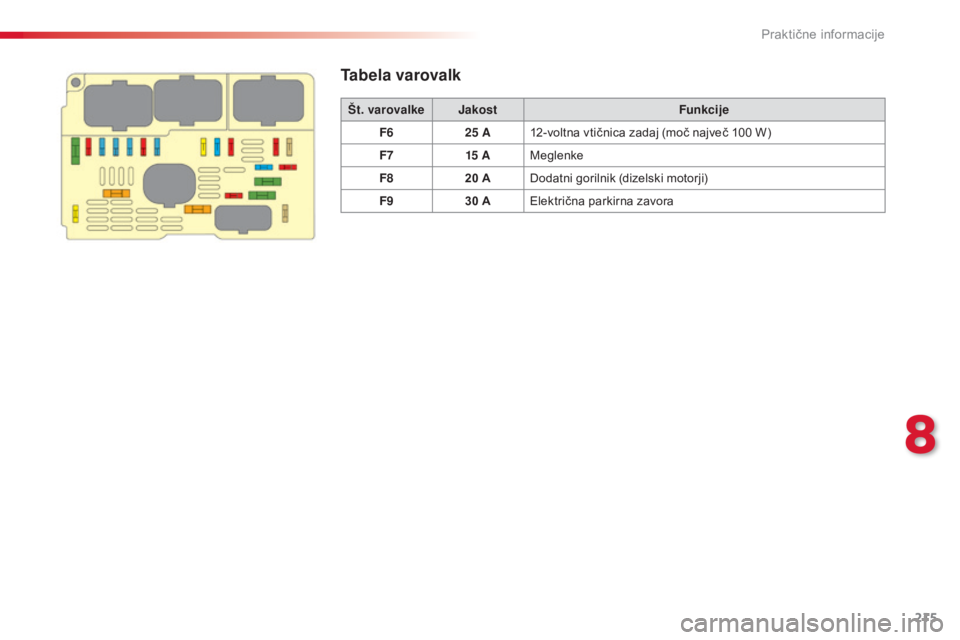

Tabela varovalk
Praktične informacije

215
C5_sl_Chap08_information_ed01-2014
Tabela varovalk
Št. varovalkeJakost Funkcije
F6 25
A12-voltna vtičnica zadaj (moč največ 100
W)
F7 15


AMeglenke
F8 20
ADodatni gorilnik (dizelski motorji)
F9 30
AElektrična parkirna zavora
8
Praktične informacije

216
C5_sl_Chap08_information_ed01-2014

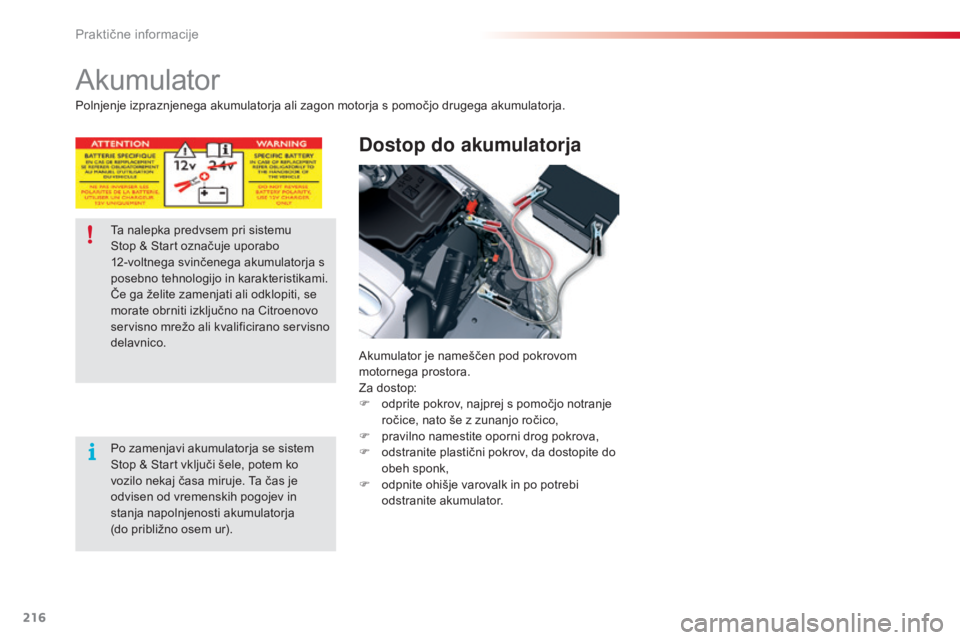

Akumulator
Dostop do akumulatorja
Akumulator je nameščen pod pokrovom
motornega prostora.
Za dostop:
F
o
dprite pokrov, najprej s pomočjo notranje
ročice, nato še z zunanjo ročico,
F

p
ravilno namestite oporni drog pokrova,
F

o
dstranite plastični pokrov, da dostopite do
obeh sponk,
F

o
dpnite ohišje varovalk in po potrebi
odstranite akumulator.
Ta nalepka predvsem pri sistemu
Stop & Start označuje uporabo
12-voltnega svinčenega akumulatorja s
posebno tehnologijo in karakteristikami.
Če ga želite zamenjati ali odklopiti, se
morate obrniti izključno na Citroenovo
servisno mrežo ali kvalificirano servisno
delavnico.
Po zamenjavi akumulatorja se sistem
Stop & Start vključi šele, potem ko
vozilo nekaj časa miruje. Ta čas je
odvisen od vremenskih pogojev in
stanja napolnjenosti akumulatorja
(do približno osem ur).
Polnjenje izpraznjenega akumulatorja ali zagon motorja s pomočjo drugega akumulatorja.
Praktične informacije

217
C5_sl_Chap08_information_ed01-2014
Po ponovni priključitvi
akumulatorja
Po vsaki ponovni priključitvi
akumulatorja vključite kontakt in
počakajte eno minuto, preden
zaženete motor, da se elektronski
sistem inicializira. Če kljub temu
ostajajo manjše motnje, se obrnite na
CITROËNOVO servisno mrežo ali na
usposobljeno servisno delavnico.
Glejte ustrezno poglavje in ponovno
inicializirajte:
-
k
ljuč z daljinskim upravljalnikom
-

s
enčnik zastekljene panoramske
strehe
-

s
istem za vodenje GPS

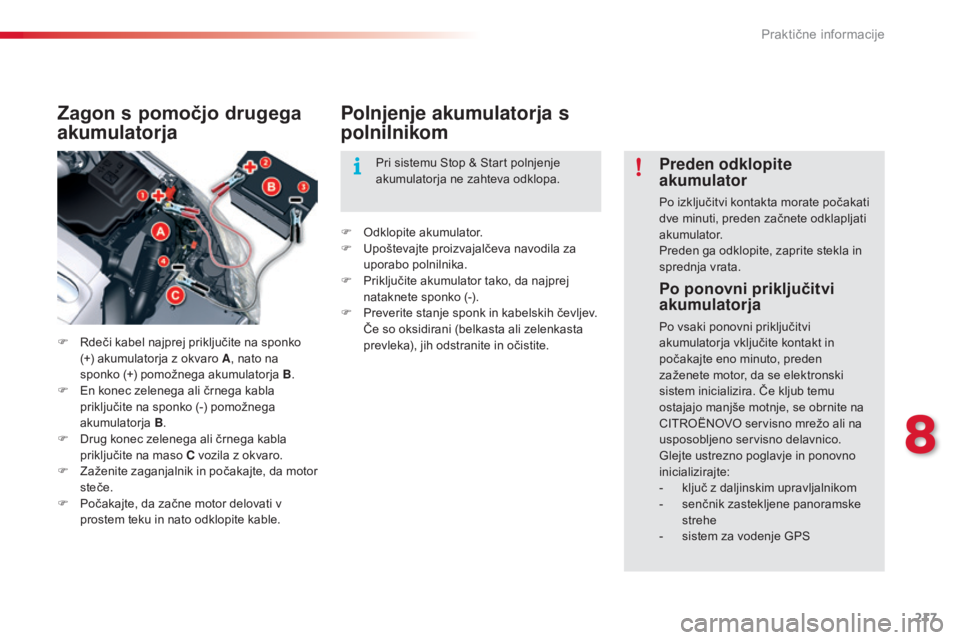

Zagon s pomočjo drugega
akumulatorja
F Rdeči kabel najprej priključite na sponko (+) akumulatorja z okvaro A , nato na
sponko (+) pomožnega akumulatorja B .
F

E
n konec zelenega ali črnega kabla
priključite na sponko (-) pomožnega
akumulatorja B.
F

D
rug konec zelenega ali črnega kabla
priključite na maso C vozila z okvaro.
F

Z
aženite zaganjalnik in počakajte, da motor
steče.
F

P
očakajte, da začne motor delovati v
prostem teku in nato odklopite kable.
Polnjenje akumulatorja s
polnilnikom
F Odklopite akumulator.
F U poštevajte proizvajalčeva navodila za
uporabo polnilnika.
F

P
riključite akumulator tako, da najprej
nataknete sponko (-).
F

P
reverite stanje sponk in kabelskih čevljev.
Če so oksidirani (belkasta ali zelenkasta
prevleka), jih odstranite in očistite. Pri sistemu Stop & Start polnjenje
akumulatorja ne zahteva odklopa.
Preden odklopite
akumulator
Po izključitvi kontakta morate počakati
dve minuti, preden začnete odklapljati
akumulator.
Preden ga odklopite, zaprite stekla in
sprednja vrata.
8
Praktične informacije

218
C5_sl_Chap08_information_ed01-2014

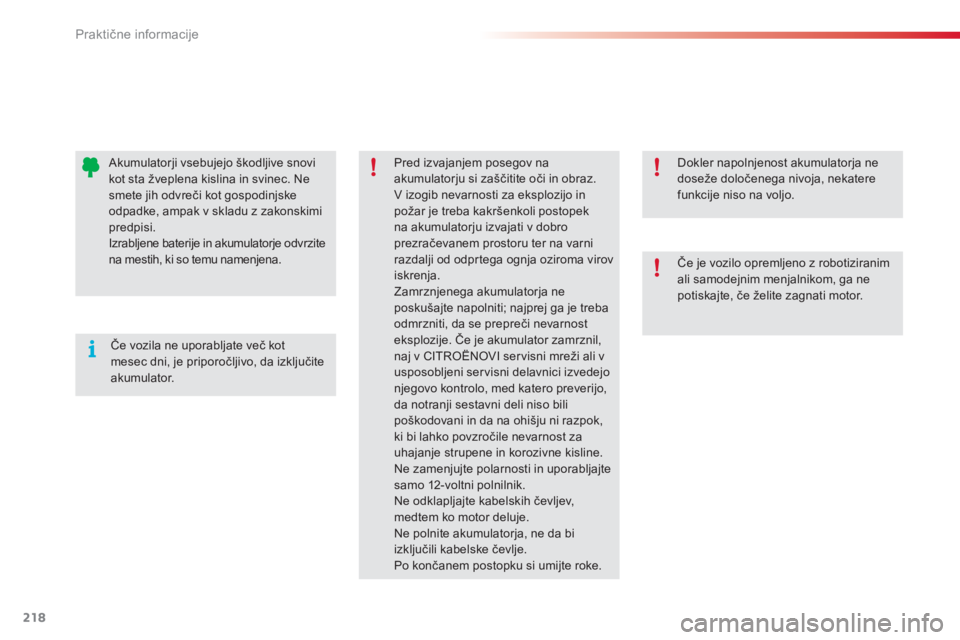

Dokler napolnjenost akumulatorja ne
doseže določenega nivoja, nekatere
funkcije niso na voljo.
Pred izvajanjem posegov na
akumulatorju si zaščitite oči in obraz.
V izogib nevarnosti za eksplozijo in
požar je treba kakršenkoli postopek
na akumulatorju izvajati v dobro
prezračevanem prostoru ter na varni
razdalji od odprtega ognja oziroma virov
iskrenja.
Zamrznjenega akumulatorja ne
poskušajte napolniti; najprej ga je treba
odmrzniti, da se prepreči nevarnost
eksplozije. Če je akumulator zamrznil,
naj v CITROËNOVI servisni mreži ali v
usposobljeni servisni delavnici izvedejo
njegovo kontrolo, med katero preverijo,
da notranji sestavni deli niso bili
poškodovani in da na ohišju ni razpok,
ki bi lahko povzročile nevarnost za
uhajanje strupene in korozivne kisline.
Ne zamenjujte polarnosti in uporabljajte
samo 12-voltni polnilnik.
Ne odklapljajte kabelskih čevljev,
medtem ko motor deluje.
Ne polnite akumulatorja, ne da bi
izključili kabelske čevlje.
Po končanem postopku si umijte roke.
Če vozila ne uporabljate več kot
mesec dni, je priporočljivo, da izključite
akumulator.
Akumulatorji vsebujejo škodljive snovi
kot sta žveplena kislina in svinec. Ne
smete jih odvreči kot gospodinjske
odpadke, ampak v skladu z zakonskimi
predpisi.
Izrabljene baterije in akumulatorje odvrzite
na mestih, ki so temu namenjena.
Če je vozilo opremljeno z robotiziranim
ali samodejnim menjalnikom, ga ne
potiskajte, če želite zagnati motor.
