CITROEN C5 2015 ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

209
C5_el_Chap08_information_ed01-2014

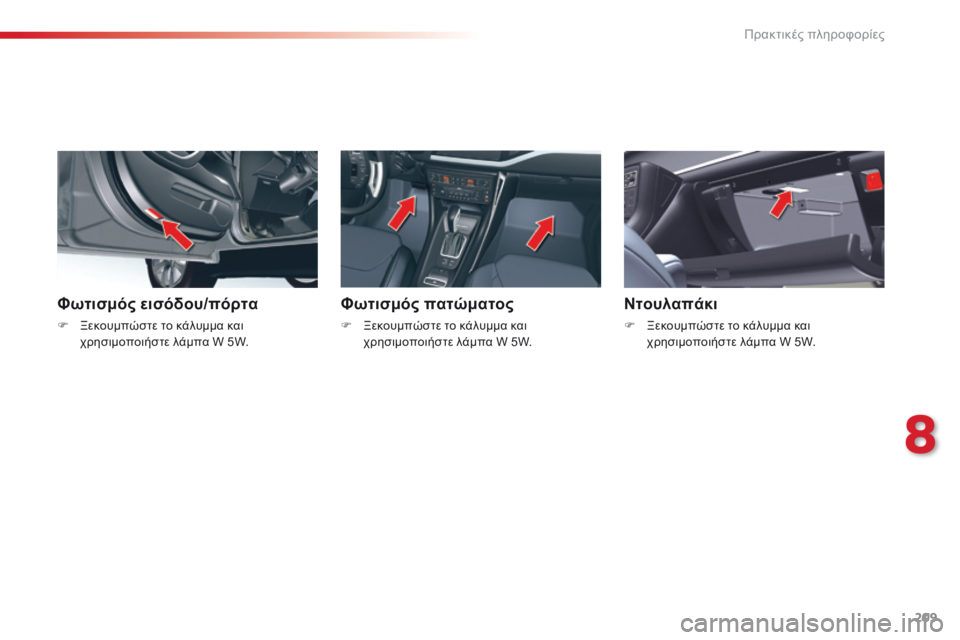

Φωτισμός εισόδου/πόρτα
F Ξεκουμπώστε το κάλυμμα και χρησιμοποιήστε λάμπα W 5W.
Φωτισμός πατώματος
F Ξεκουμπώστε το κάλυμμα και χρησιμοποιήστε λάμπα W 5W.
Ντουλαπάκι
F Ξεκουμπώστε το κάλυμμα και χρησιμοποιήστε λάμπα W 5W.
8
Πρακτικές πληροφορίες

210
C5_el_Chap08_information_ed01-2014

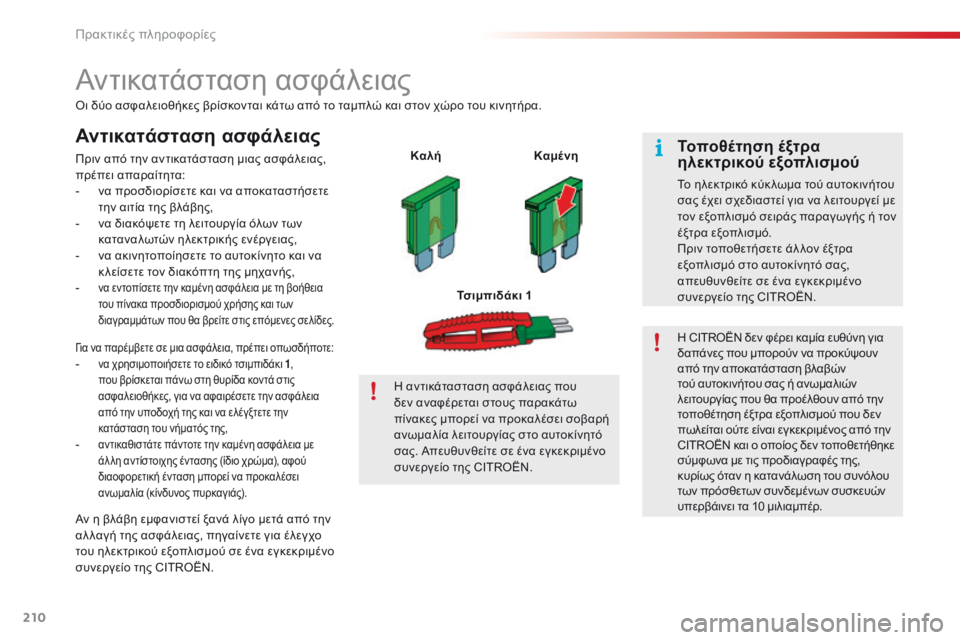

Αντικατάσταση ασφάλειας
Oι δύο ασφαλειοθήκες βρίσκονται κάτω από το ταμπλώ και στον χώρο του κινητήρα.
Αντικατάσταση ασφάλειας
Πριν από την αντικατάσταση μιας ασφάλειας,
πρέπει απαραίτητα:
-
ν
α προσδιορίσετε και να αποκαταστήσετε
την αιτία της βλάβης,
-

ν
α διακόψετε τη λειτουργία όλων των
καταναλωτών ηλεκτρικής ενέργειας,
-

ν
α ακινητοποίησετε το αυτοκίνητο και να
κ λείσετε τον διακόπτη της μηχανής,
-

να εντοπίσετε την καμένη ασφάλεια με τη βοήθεια
του πίνακα προσδιορισμού χρήσης και των
διαγραμμάτων που θα βρείτε στις επόμενες σελίδες.
Kαλή Καμένη
Τσιμπιδάκι 1
Αν η βλάβη εμφανιστεί ξανά λίγο μετά από την
αλ λαγή της ασφάλειας, πηγαίνετε για έλεγχο
του ηλεκτρικού εξοπλισμού σε ένα εγκεκριμένο
συνεργείο της CITROËN.
για να παρέμβετε σε μια ασφάλεια, πρέπει οπωσδήποτε:- να χρησιμοποιήσετε το ειδικό τσιμπιδάκι 1 ,
που βρίσκεται πάνω στη θυρίδα κοντά στις
ασφαλειοθήκες, για να αφαιρέσετε την ασφάλεια
από την υποδοχή της και να ελέγξτετε την
κατάσταση του νήματός της,
- αντικαθιστάτε πάντοτε την καμένη ασφάλεια με
άλ λη αντίστοιχης έντασης (ίδιο χρώμα), αφού
διαοφορετική ένταση μπορεί να προκαλέσει
ανωμαλία (κίνδυνος πυρκαγιάς).
η αντικάτασταση ασφάλειας που
δ εν αναφέρεται στους παρακάτω
πίνακες μπορεί να προκαλέσει σοβαρή
ανωμαλία λειτουργίας στο αυτοκίνητό
σας. Απευθυνθείτε σε ένα εγκεκριμένο
συνεργείο της CITROËN.
η
CITROËN δεν φέρει καμία ευθύνη για
δαπάνες που μπορούν να προκύψουν
από την αποκατάσταση βλαβών
τού αυτοκινήτου σας ή ανωμαλιών
λειτουργίας που θα προέλθουν από την
τοποθέτηση έξτρα εξοπλισμού που δεν
πωλείται ούτε είναι εγκεκριμένος από την
CITROËN και ο οποίος δεν τοποθετήθηκε
σύμφωνα με τις προδιαγραφές της,
κυρίως όταν η κατανάλωση του συνόλου
των πρόσθετων συνδεμένων συσκευών
υπερβάινει τα 10 μιλιαμπέρ.
Τοποθέτηση έξτρα
ηλεκτρικού εξοπλισμού
Το ηλεκτρικό κύκ λωμα τού αυτοκινήτου
σας έχει σχεδιαστεί για να λειτουργεί με
τον εξοπλισμό σειράς παραγωγής ή τον
έξτρα εξοπλισμό.
Πριν τοποθετήσετε άλ λον έξτρα
εξοπλισμό στο αυτοκίνητό σας,
απευθυνθείτε σε ένα εγκεκριμένο
συνεργείο της CITROËN.
Πρακτικές πληροφορίες

211
C5_el_Chap08_information_ed01-2014

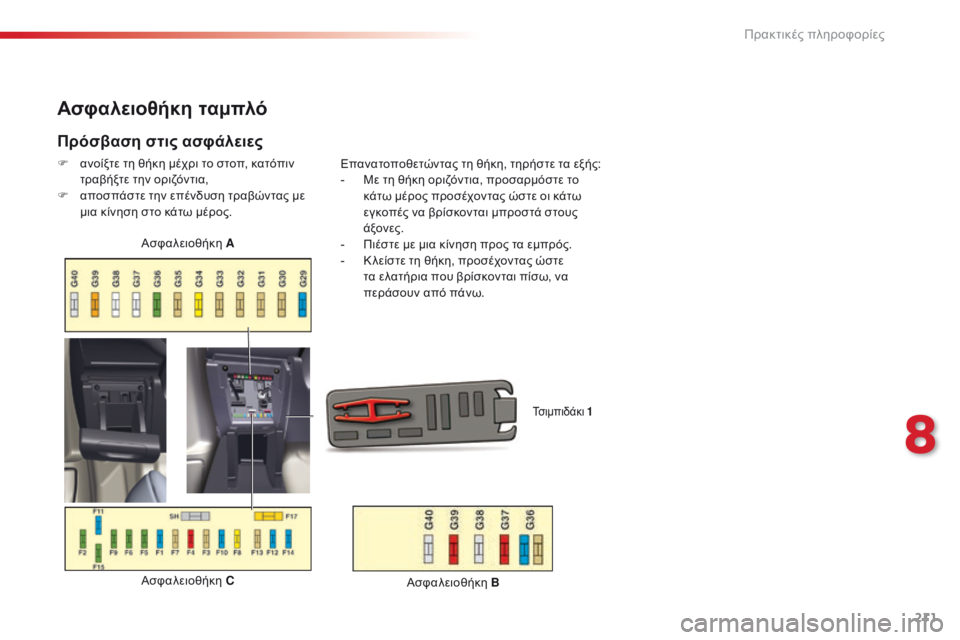

Ασφαλειοθήκη ταμπλό
Πρόσβαση στις ασφάλειες
F ανοίξτε τη θήκη μέχρι το στοπ, κατόπιν τραβήξτε την οριζόντια,
F

α
ποσπάστε την επένδυση τραβώντας με
μια κίνηση στο κάτω μέρος.
Aσφαλειοθήκη C
Aσφαλειοθήκη
A
Τσιμπιδάκι 1
Επανατοποθετώντας τη θήκη, τηρήστε τα εξής:
-
M ε τη θήκη οριζόντια, προσαρμόστε το
κάτω μέρος προσέχοντας ώστε οι κάτω
εγκοπές να βρίσκονται μπροστά στους
άξονες.
-

Π
ιέστε με μια κίνηση προς τα εμπρός.
-

K
λείστε τη θήκη, προσέχοντας ώστε
τα ελατήρια που βρίσκονται πίσω, να
περάσουν από πάνω.
Aσφαλειοθήκη B
8
Πρακτικές πληροφορίες

212
C5_el_Chap08_information_ed01-2014

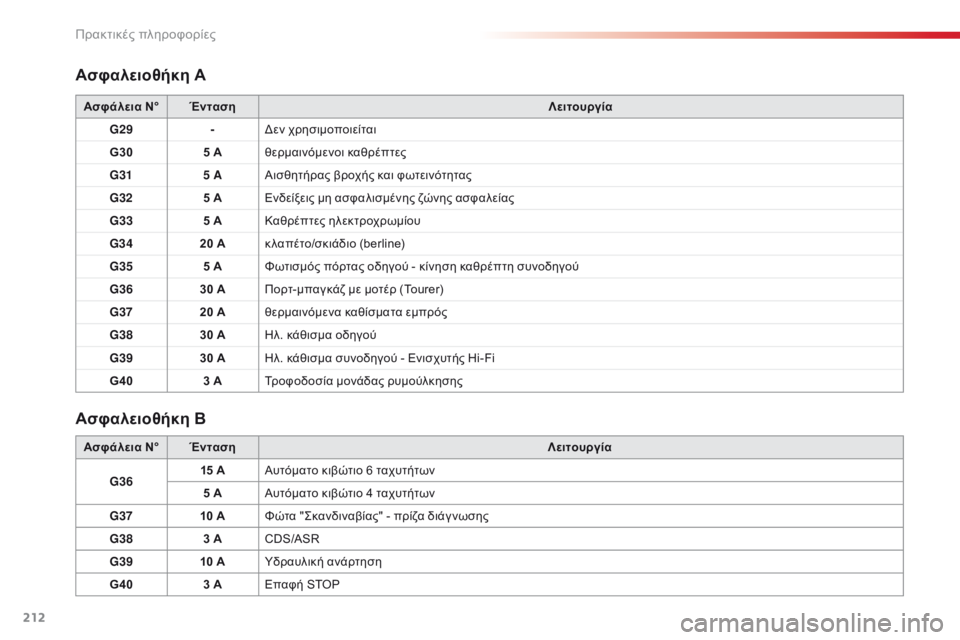

Ασφαλειοθήκη A
Ασφαλειοθήκη B
Ασφάλεια N°Ένταση Λειτουργία
G29 -
δε

ν χρησιμοποιείται
G30 5 Aθερμαινόμενοι καθρέπτες
G31 5 AAισθητήρας βροχής και φωτεινότητας
G32 5 AΕνδείξεις μη ασφαλισμένης ζώνης ασφαλείας
G33 5 AKαθρέπτες ηλεκτροχρωμίου
G34 20 Aκ λαπέτο/σκιάδιο (berline)
G35 5 AΦωτισμός πόρτας οδηγού - κίνηση καθρέπτη συνοδηγού
G36 30 AΠορτ-μπαγκάζ με μοτέρ (Tourer)
G37 20 Aθερμαινόμενα καθίσματα εμπρός
G38 30 AHλ. κάθισμα οδηγού
G39 30 AHλ. κάθισμα συνοδηγού - Eνισχυτής Hi-Fi
G40 3 ATροφοδοσία μονάδας ρυμούλκησης
Ασφάλεια N° Ένταση Λειτουργία
G36 15 A
Aυτόματο κιβώτιο 6 ταχυτήτων
5 A Aυτόματο κιβώτιο 4 ταχυτήτων
G37 10 AΦώτα "
ςκ

ανδιναβίας" - πρίζα διάγ νωσης
G38 3 ACDS/ASR
G39 10 AΥδραυλική ανάρτηση
G40 3 AΕπαφή STOP
Πρακτικές πληροφορίες

213
C5_el_Chap08_information_ed01-2014

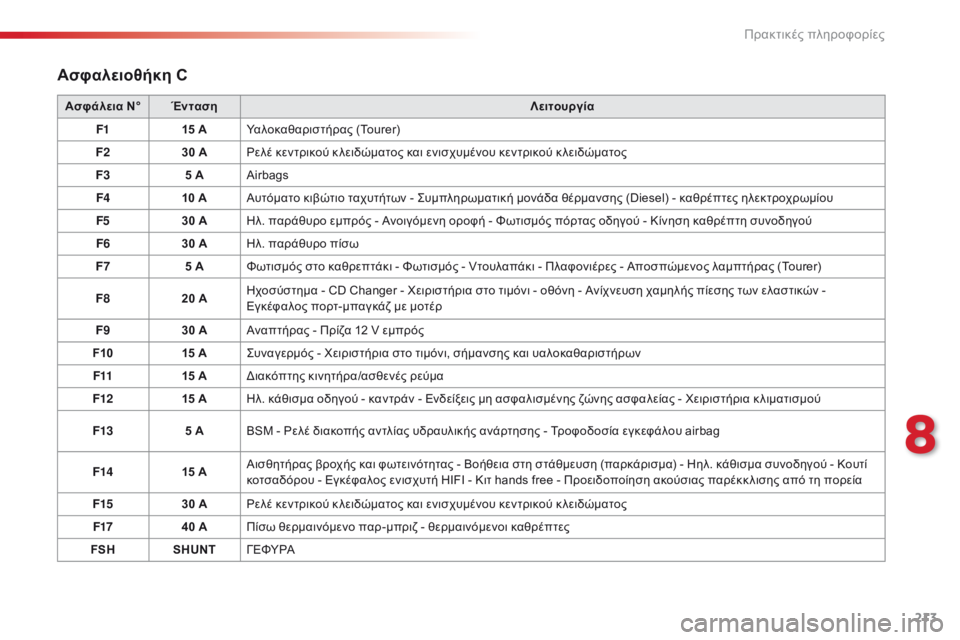

Ασφαλειοθήκη C
Ασφάλεια N°Ένταση Λειτουργία
F1 15 AΥαλοκαθαριστήρας (Tourer)
F2 30 APελέ κεντρικού κ λειδώματος και ενισχυμένου κεντρικού κ λειδώματος
F3 5 AAirbags
F4 10 AAυτόματο κιβώτιο ταχυτήτων -
ς
υ
μπληρωματική μονάδα θέρμανσης (Diesel) - καθρέπτες ηλεκτροχρωμίου
F5 30 AHλ. παράθυρο εμπρός - Aνοιγόμενη οροφή - Φωτισμός πόρτας οδηγού - Kίνηση καθρέπτη συνοδηγού
F6 30 AHλ. παράθυρο πίσω
F7 5 AΦωτισμός στο καθρεπτάκι - Φωτισμός - Vτουλαπάκι - Πλαφονιέρες - Aποσπώμενος λαμπτήρας (Tourer)
F8 20 AHχοσύστημα - CD Changer -
χ
ε
ιριστήρια στο τιμόνι - οθόνη - Aνίχνευση χαμηλής πίεσης των ελαστικών -
Εγκέφαλος πορτ-μπαγκάζ με μοτέρ
F9 30 AAναπτήρας - Пρίζα 12 V εμπρός
F10 15 A
ςυ

ναγερμός - χ
ε
ιριστήρια στο τιμόνι, σήμανσης και υαλοκαθαριστήρων
F11 15 A
δι

ακόπτης κινητήρα/ασθενές ρεύμα
F12 15 AHλ. κάθισμα οδηγού - καντράν - Ενδείξεις μη ασφαλισμένης ζώνης ασφαλείας -
χ
ε
ιριστήρια κ λιματισμού
F13 5 ABSM - Pελέ διακοπής αντλίας υδραυλικής ανάρτησης - Tροφοδοσία εγκεφάλου airbag
F14 15 AAισθητήρας βροχής και φωτεινότητας - Βοήθεια στη στάθμευση (παρκάρισμα) - Hηλ. κάθισμα συνοδηγού - Kουτί
κοτσαδόρου - Εγκέφαλος ενισχυτή HIFI - Kιτ hands free - Προειδοποίηση ακούσιας παρέκκ λισης από τη πορεία
F15 30 APελέ κεντρικού κ λειδώματος και ενισχυμένου κεντρικού κ λειδώματος
F17 40 AΠίσω θερμαινόμενο παρ-μπριζ - θερμαινόμενοι καθρέπτες
FSH SHUNTГ ΕΦΥ
ρ

Α
8
Πρακτικές πληροφορίες

214
C5_el_Chap08_information_ed01-2014

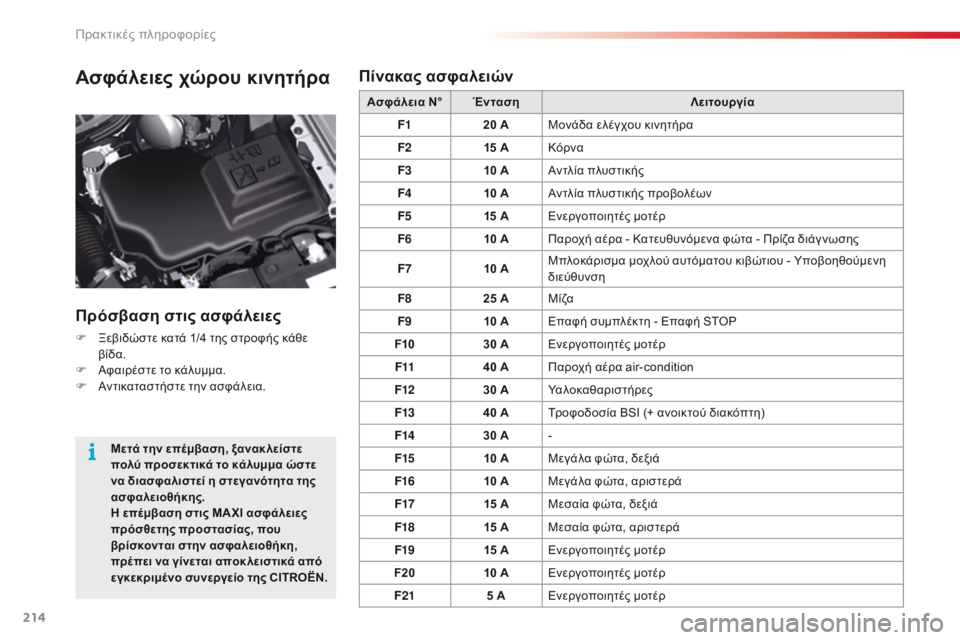

Ασφάλειες χώρου κινητήρα
Πρόσβαση στις ασφάλειες
F Ξεβιδώστε κατά 1/4 της στροφής κάθε βίδα.
F

Α
φαιρέστε το κάλυμμα.
F

Α
ντικαταστήστε την ασφάλεια. Ασφάλεια N°
Ένταση Λειτουργία
F1 20 AMονάδα ελέγχου κινητήρα
F2 15 AKόρνα
F3 10 AAντλία πλυστικής
F4 10 AAντλία πλυστικής προβολέων
F5 15 AΕνεργοποιητές μοτέρ
F6 10 AПαροχή αέρα - Kατευθυνόμενα φώτα - Пρίζα διάγ νωσης
F7 10 AMπλοκάρισμα μοχλού αυτόματου κιβώτιου - Υποβοηθούμενη
διεύθυνση
F8 25 AMίζα
F9 10 AΕπαφή συμπλέκτη - Επαφή STOP
F10 30 AΕνεργοποιητές μοτέρ
F11 40 AПαροχή αέρα air-condition
F12 30 AΥαλοκαθαριστήρες
F13 40 ATροφοδοσία BSI (+ ανοικτού διακόπτη)
F14 30 A-
F15 10 AMεγάλα φώτα, δεξιά
F16 10 AMεγάλα φώτα, αριστερά
F17 15 AMεσαία φώτα, δεξιά
F18 15 AMεσαία φώτα, αριστερά
F19 15 AΕνεργοποιητές μοτέρ
F20 10 AEνεργοποιητές μοτέρ
F21 5 AΕνεργοποιητές μοτέρ
Μετά την επέμβαση, ξανακ λείστε
πολύ προσεκτικά το κάλυμμα ώστε
να διασφαλιστεί η στεγανότητα της
ασφαλειοθήκης.
Η επέμβαση στις MA XI ασφάλειες
πρόσθετης προστασίας, που
βρίσκονται στην ασφαλειοθήκη,
πρέπει να γίνεται αποκ λειστικά από
εγκεκριμένο συνεργείο της CITROËN.
Πίνακας ασφαλειών
Πρακτικές πληροφορίες

215
C5_el_Chap08_information_ed01-2014

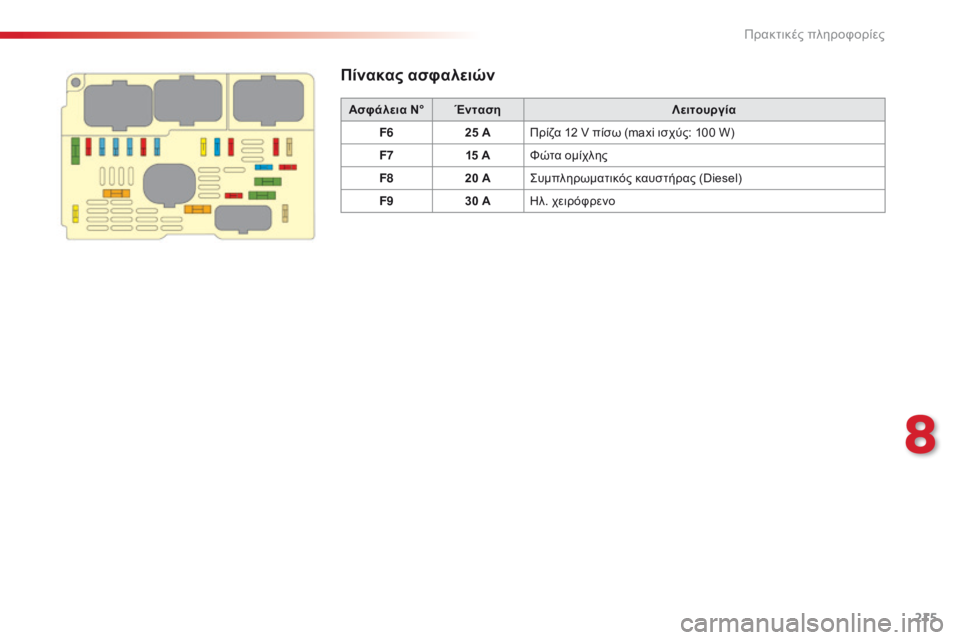

Πίνακας ασφαλειών
Ασφάλεια N°Ένταση Λειτουργία
F6 25 AΠρίζα 12 V πίσω (maxi ισχύς: 100 W)
F7 15 AΦώτα ομίχλης
F8 20 A
ςυ

μπληρωματικός καυστήρας (Diesel)
F9 30 AHλ. χειρόφρενο
8
Πρακτικές πληροφορίες

216
C5_el_Chap08_information_ed01-2014

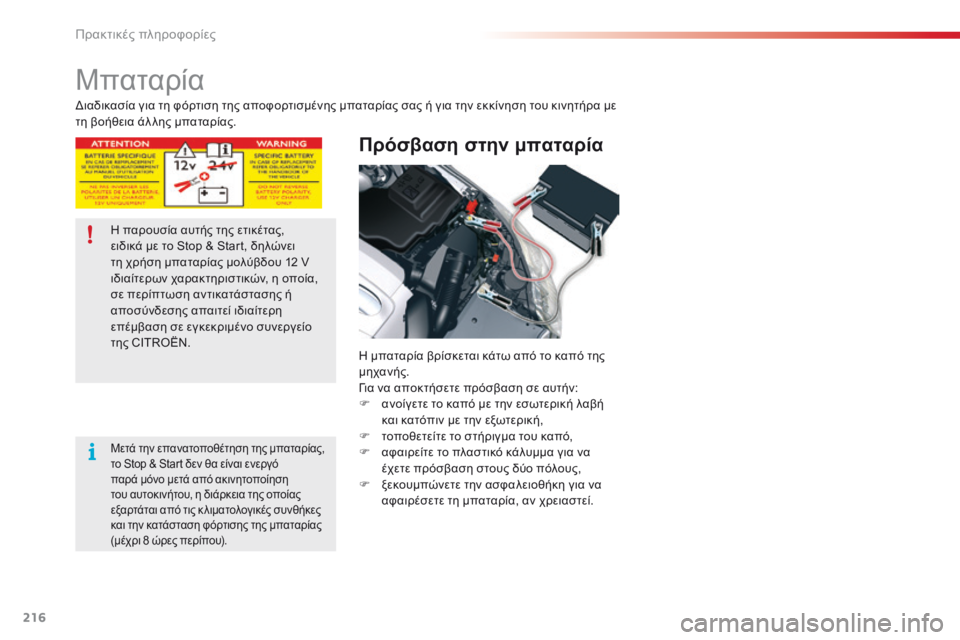

Μπαταρία
Πρόσβαση στην μπαταρία
η μπαταρία βρίσκεται κάτω από το καπό της
μ ηχανής.
γι

α να αποκτήσετε πρόσβαση σε αυτήν:
F

α
νοίγετε το καπό με την εσωτερική λαβή
και κατόπιν με την εξωτερική,
F

τ
οποθετείτε το στήριγμα του καπό,
F

α
φαιρείτε το πλαστικό κάλυμμα για να
έχετε πρόσβαση στους δύο πόλους,
F

ξ
εκουμπώνετε την ασφαλειοθήκη για να
αφαιρέσετε τη μπαταρία, αν χρειαστεί.
η

παρουσία αυτής της ετικέτας,
ειδικά με το Stop & Start, δηλώνει
τη χρήση μπαταρίας μολύβδου 12

V
ιδιαίτερων χαρακτηριστικών, η οποία,
σε περίπτωση αντικατάστασης ή
αποσύνδεσης απαιτεί ιδιαίτερη
επέμβαση σε εγκεκριμένο συνεργείο
της CITROËN.
Μετά την επανατοποθέτηση της μπαταρίας,
το Stop & Start δεν θα είναι ενεργό
παρά μόνο μετά από ακινητοποίηση
του αυτοκινήτου, η διάρκεια της οποίας
εξαρτάται από τις κ λιματολογικές συνθήκες
και την κατάσταση φόρτισης της μπαταρίας
(μέχρι 8 ώρες περίπου).
διαδικασία για τη φόρτιση της αποφορτισμένης μπαταρίας σας ή για την εκκίνηση του κινητήρα με
τη βοήθεια άλ λης μπαταρίας.
Πρακτικές πληροφορίες

217
C5_el_Chap08_information_ed01-2014
Μετά την επανασύνδεση
της μπαταρίας
Μετά από κάθε επανασύνδεση της
μπαταρίας, ανοίγετε τον διακόπτη της
μηχανής και περιμένετε 1 λεπτό πριν
βάλετε μπροστά τη μηχανή, ώστε να
γίνει αρχικοποίηση των ηλεκτρονικών
συστημάτων. Ωστόσο, αν ύστερα από αυτόν
τον χειρισμό παραμένουν κάποιες μικρές
διαταραχές λειτουργίας, απευθυνθείτε σε
εγκεκριμένο συνεργείο της CITROËN.
Ανατρέχοντας στο αντίστοιχο κεφάλαιο,
πρέπει να αρχικοποιήσετε ξανά μόνοι σας:
- το κλειδί-τηλεχειριστήριο,
- τ ο κάλυμμα σκίασης της γυάλινης
πανοραμικής ηλιοροφής,
-

τ
ο σύστημα δορυφορικής
πλοήγησης GPS.

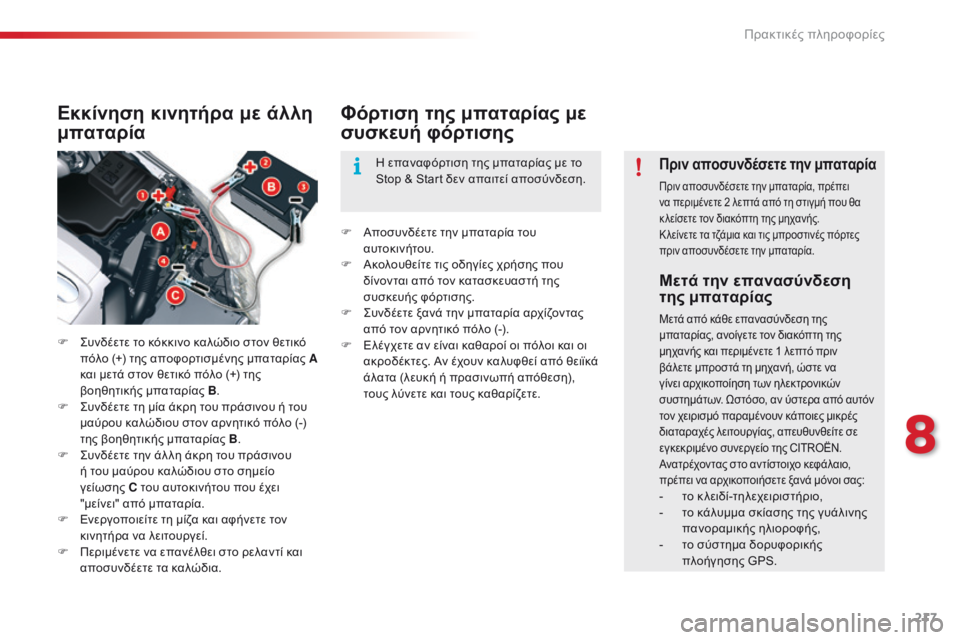

Εκκίνηση κινητήρα με άλλη
μπαταρία
F ςυνδέετε το κόκκινο καλώδιο στον θετικό πόλο (+) της αποφορτισμένης μπαταρίας A
και μετά στον θετικό πόλο (+) της
βοηθητικής μπαταρίας B.
F
ς
υ
νδέετε τη μία άκρη του πράσινου ή του
μαύρου καλώδιου στον αρνητικό πόλο (-)
της βοηθητικής μπαταρίας B.
F
ς
υ
νδέετε την άλ λη άκρη του πράσινου
ή του μαύρου καλώδιου στο σημείο
γείωσης
C

του αυτοκινήτου που έχει
"μείνει" από μπαταρία.
F

Ε
νεργοποιείτε τη μίζα και αφήνετε τον
κινητήρα να λειτουργεί.
F

Π
εριμένετε να επανέλθει στο ρελαντί και
αποσυνδέετε τα καλώδια.
Φόρτιση της μπαταρίας με
συσκευή φόρτισης
F Αποσυνδέετε την μπαταρία του αυτοκινήτου.
F

Α
κολουθείτε τις οδηγίες χρήσης που
δίνονται από τον κατασκευαστή της
συσκευής φόρτισης.
F
ς
υ
νδέετε ξανά την μπαταρία αρχίζοντας
από τον αρνητικό πόλο (-).
F

Ε
λέγχετε αν είναι καθαροί οι πόλοι και οι
ακροδέκτες. Αν έχουν καλυφθεί από θειϊκά
άλατα (λευκή ή πρασινωπή απόθεση),
τους λύνετε και τους καθαρίζετε.
η
επαναφόρτιση της μπαταρίας με το
Stop & Start δεν απαιτεί αποσύνδεση.
Πριν αποσυνδέσετε την μπαταρία
Πριν αποσυνδέσετε την μπαταρία, πρέπει
να περιμένετε 2 λεπτά από τη στιγμή που θα
κ λείσετε τον διακόπτη της μηχανής.
Κ λείνετε τα τζάμια και τις μπροστινές πόρτες
πριν αποσυνδέσετε την μπαταρία.
8
Πρακτικές πληροφορίες

218
C5_el_Chap08_information_ed01-2014

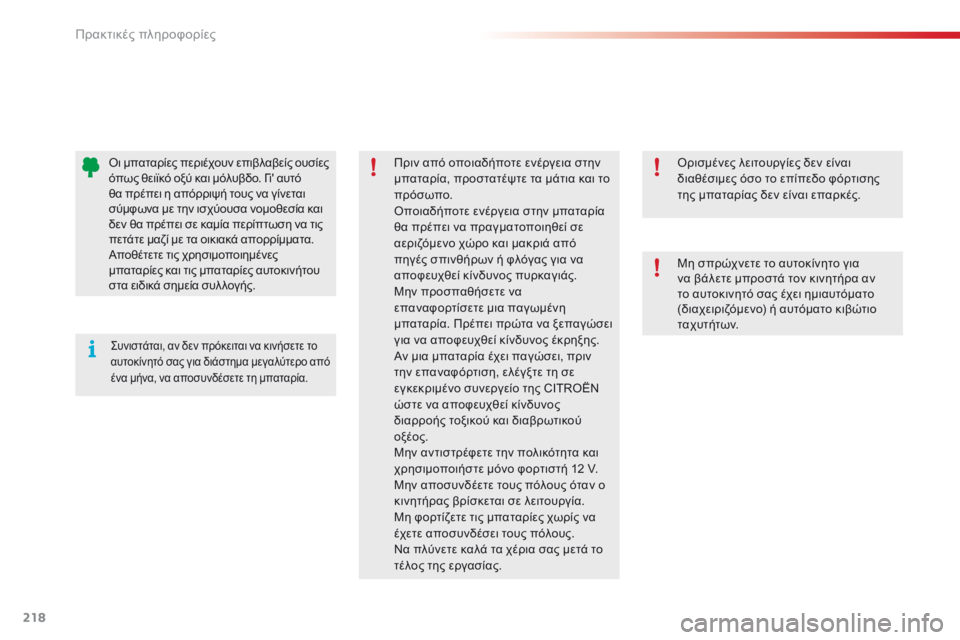

όρισμένες λειτουργίες δεν είναι
διαθέσιμες όσο το επίπεδο φόρτισης
της μπαταρίας δεν είναι επαρκές.
Πριν από οποιαδήποτε ενέργεια στην
μπαταρία, προστατέψτε τα μάτια και το
πρόσωπο.
όπ

οιαδήποτε ενέργεια στην μπαταρία
θα πρέπει να πραγματοποιηθεί σε
αεριζόμενο χώρο και μακριά από
πηγές σπινθήρων ή φλόγας για να
αποφευχθεί κίνδυνος πυρκαγιάς.
Μην προσπαθήσετε να
επαναφορτίσετε μια παγωμένη
μπαταρία. Πρέπει πρώτα να ξεπαγώσει
για να αποφευχθεί κίνδυνος έκρηξης.
Αν μια μπαταρία έχει παγώσει, πριν
την επαναφόρτιση, ελέγξτε τη σε
εγκεκριμένο συνεργείο της CITROËN
ώστε να αποφευχθεί κίνδυνος
διαρροής τοξικού και διαβρωτικού
οξέος.
Μην αντιστρέφετε την πολικότητα και
χρησιμοποιήστε μόνο φορτιστή 12 V.
Μην αποσυνδέετε τους πόλους όταν ο
κινητήρας βρίσκεται σε λειτουργία.
Μη φορτίζετε τις μπαταρίες χωρίς να
έχετε αποσυνδέσει τους πόλους.
Να πλύνετε καλά τα χέρια σας μετά το
τέλος της εργασίας.
ςυνιστάται, αν δεν πρόκειται να κινήσετε το
αυτοκίνητό σας για διάστημα μεγαλύτερο από
ένα μήνα, να αποσυνδέσετε τη μπαταρία.
όι μπαταρίες περιέχουν επιβλαβείς ουσίες
όπως θειϊκό οξύ και μόλυβδο. γι ' αυτό
θα πρέπει η απόρριψή τους να γίνεται
σύμφωνα με την ισχύουσα νομοθεσία και
δεν θα πρέπει σε καμία περίπτωση να τις
πετάτε μαζί με τα οικιακά απορρίμματα.
Αποθέτετε τις χρησιμοποιημένες
μπαταρίες και τις μπαταρίες αυτοκινήτου
στα ειδικά σημεία συλ λογής. Μη σπρώχνετε το αυτοκίνητο για
να βάλετε μπροστά τον κινητήρα αν
το αυτοκινητό σας έχει ημιαυτόματο
(διαχειριζόμενο) ή αυτόματο κιβώτιο
τ α χ υ τ ή τ ω ν.
Πρακτικές πληροφορίες
