Pomiar wolnego miejsca
system pomiaru wolnego miejsca do
parkowania pomiędzy dwoma pojazdami
albo przeszkodami. Zadaniem tej funkcji jest
zmierzenie wielkości wolnego miejsca
i przekazanie informacji o:
-
m
ożliwości zaparkowania na wolnym
miejscu, w zależności od gabarytów
samochodu oraz miejsca potrzebnego do
wykonania manewrów podczas parkowania,
-

s
topniu trudności manewrów do
wykonania.
uk

ład ten nie dokonuje pomiaru miejsc, których
wielkość jest znacznie mniejsza lub znacznie
większa od wymiarów samochodu. Lampka kontrolna pomiaru wolnego miejsca
może sygnalizować trzy różne stany:
-

zg
aszona: funkcja nie jest wybrana.
-

z
apalona na stałe: funkcja jest wybrana,
ale nie wszystkie warunki przeprowadzenia
pomiarów zostały spełnione
(kierunkowskaz wyłączony, nadmierna
prędkość) lub pomiary zostały zakończone.
-

m
iganie: pomiar w trakcie lub wyświetlenie
komunikatu. Wybranie funkcji szukania wolnego miejsca jest
możliwe przez naciśnięcie sterowania A
.
Zapalenie się lampki kontrolnej na stałe
sygnalizuje wybranie tej funkcji.
W trakcie pomiaru na ekranie zestawu
wskaźników wyświetla się komunikat "Pomiar
w trakcie – Vmax 20km/h".Wyświetlanie w zestawie wskaźników
4
Jazda

130
c5_pl_chap04_conduite_ed01-2015
Działanie
Po zauważeniu wolnego miejsca:
F na cisnąć sterowanie A w celu wybrania tej
funkcji.
F

W
łączyć kierunkowskaz po stronie
wolnego miejsca.
F

P
odczas pomiarów jechać wzdłuż danego
miejsca z prędkością mniejszą niż 20
km/h,
przygotowując się do wykonania manewru
parkowania.
W tym czasie układ dokonuje pomiaru
wielkości wolnego miejsca.
F
u
k
ład przekaże stopień trudności manewru
parkowania, wyświetlając komunikat na
ekranie zestawu wskaźników i włączając
sygnał gongu.
F

W zależności od komunikatu przekazanego
przez ten układ kierowca może rozpocząć
manewr parkowania lub z niego zrezygnować.
Funkcja ta powoduje wyświetlenie następujących komunikatów:
Parkowanie TAK
Parkowanie trudne
Parkowanie NIE Funkcja wyłączana jest automatycznie:
-

p
o włączeniu biegu wstecznego,
-
p
o wyłączeniu zapłonu,
-
w p
rzypadku braku żądania szukania
wolnego miejsca,
-
p
o pięciu minutach od wybrania funkcji,
-
j
eżeli prędkość pojazdu przez jedną minutę
przekracza próg 70 km/h.je
żeli odległość poprzeczna pomiędzy
samochodem i miejscem parkingowym jest
zbyt duża, istnieje ryzyko, że układ nie będzie
w stanie zmierzyć dostępnego miejsca.
Funkcja pozostaje dostępna po każdym
pomiarze i można w ten sposób zmierzyć
kolejno szereg miejsc.
W przypadku złej pogody i zimą należy
upewnić się, czy czujniki nie są pokryte
brudem, szronem albo śniegiem.
Funkcja pomiaru wolnego miejsca wyłącza
wspomaganie parkowania przodem, w fazie
pomiaru podczas jazdy do przodu.
W przypadku usterki działanie układu
należy sprawdzić w
aso sieci c
It
ro
Ën
l

ub w warsztacie specjalistycznym.
Jazda

131
c5_pl_chap04_conduite_ed01-2015

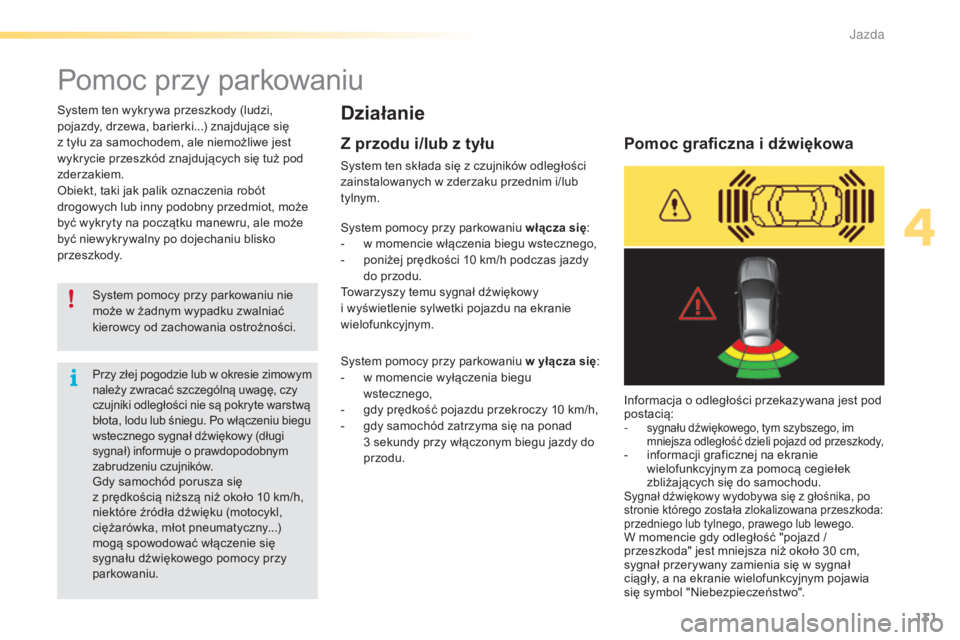

Pomoc przy parkowaniu
Działanie
system pomocy przy parkowaniu nie
może w żadnym wypadku zwalniać
kierowcy od zachowania ostrożności.
sy

stem ten wykrywa przeszkody (ludzi,
pojazdy, drzewa, barierki...) znajdujące się
z tyłu za samochodem, ale niemożliwe jest
wykrycie przeszkód znajdujących się tuż pod
zderzakiem.
ob

iekt, taki jak palik oznaczenia robót
drogowych lub inny podobny przedmiot, może
być wykryty na początku manewru, ale może
być niewykrywalny po dojechaniu blisko
przeszkody.
Z przodu i/lub z tyłu
system ten składa się z czujników odległości
zainstalowanych w zderzaku przednim i/lub
tylnym.
Pomoc graficzna i dźwiękowa
Informacja o odległości przekazywana jest pod
postacią:
-

sygnału dźwiękowego, tym szybszego, im
mniejsza odległość dzieli pojazd od przeszkody,
- informacji graficznej na ekranie wielofunkcyjnym za pomocą cegiełek
zbliżających się do samochodu.
sygnał dźwiękowy wydobywa się z głośnika, po
stronie którego została zlokalizowana przeszkoda:
przedniego lub tylnego, prawego lub lewego.
W momencie gdy odległość "pojazd /
przeszkoda" jest mniejsza niż około 30 cm,
sygnał przerywany zamienia się w sygnał
ciągły, a na ekranie wielofunkcyjnym pojawia
się symbol "
ni

ebezpieczeństwo".
Przy złej pogodzie lub w okresie zimowym
należy zwracać szczególną uwagę, czy
czujniki odległości nie są pokryte warstwą
błota, lodu lub śniegu. Po włączeniu biegu
wstecznego sygnał dźwiękowy (długi
sygnał) informuje o prawdopodobnym
zabrudzeniu czujników.
gdy samochód porusza się
z prędkością niższą niż około 10 km/h,
niektóre źródła dźwięku (motocykl,
ciężarówka, młot pneumatyczny...)
mogą spowodować włączenie się
sygnału dźwiękowego pomocy przy
parkowaniu.
sy
stem pomocy przy parkowaniu włącza się
:
-
w m
omencie włączenia biegu wstecznego,
-
p
oniżej prędkości 10 km/h podczas jazdy
do przodu.
to
warzyszy temu sygnał dźwiękowy
i wyświetlenie sylwetki pojazdu na ekranie
wielofunkcyjnym.
sy
stem pomocy przy parkowaniu w yłącza się
:
-
w m
omencie wyłączenia biegu
wstecznego,
-
g
dy prędkość pojazdu przekroczy 10 km/h,
-
g
dy samochód zatrzyma się na ponad
3 sekundy przy włączonym biegu jazdy do
przodu.
4
Jazda

132
c5_pl_chap04_conduite_ed01-2015
Ponowne włączenie systemuWyłączenie systemu
system wyłącza się automatycznie
w przypadku holowania przyczepy lub
zamontowania zestawu do przewozu
rowerów (hak holowniczy lub zestaw
do przewozu rowerów zalecany przez
c
I tro
Ën
a
)
.
Przyciskiem na desce rozdzielczej
F nacisnąć przycisk A, aby wyłączyć system.st
an ten jest sygnalizowany zapaleniem się
kontrolki przycisku.
Z tabletem dotykowym
F nacisnąć przycisk MENU .
F W m enu głównym wybrać menu " Jazda ".
F

P
rzejść do podstrony, następnie wybrać
" Ustawianie param. pojazdu ".
F
o
d
znaczyć wiersz " Wspomaganie
parkowania ", aby wyłączyć system.
F
n
a
cisnąć " Zatwierdź ", aby zapamiętać
zmianę i wyjść.
Przyciskiem na desce
rozdzielczej
F nacisnąć ponownie przycisk A , aby
włączyć system.
st

an ten jest sygnalizowany zgaśnięciem
kontrolki przycisku.
Z tabletem dotykowym
F nacisnąć ponownie przycisk MENU .
F W m enu głównym wybrać menu " Jazda ".
F

P
rzejść do podstrony, następnie wybrać
" Ustawianie param. pojazdu ".
F

Z
aznaczyć wiersz " Wspomaganie
parkowania ", aby włączyć system.
F
n
a
cisnąć " Zatwierdź ", aby zapamiętać
zmianę i wyjść.
Jazda

133
c5_pl_chap04_conduite_ed01-2015
kamera cofania (tourer)
kamera cofania uruchamia się automatycznie
w momencie włączenia biegu wstecznego.
Widok z kamery wyświetlany jest na ekranie
nawigacji.od stęp pomiędzy niebieskimi liniami
odpowiada szerokości samochodu bez lusterek
wstecznych.ni ebieskie linie przedstawiają ogólny kierunek
ruchu pojazdu.
cz

er wona linia oznacza odległość około 30 cm
poza granicą tylnego zderzaka samochodu.
Zielone linie przedstawiają odległość od około
1
metra do 2 metrów poza granicą tylnego
zderzaka samochodu.
uk

ład wyświetlanych linii nie pozwala
na określenie położenia samochodu
względem wysokich przeszkód (np.
pojazdów w pobliżu). Zniekształcenie
obrazu jest zjawiskiem normalnym.
na

leży regularnie czyścić kamerę
cofania gąbką albo miękką ściereczką.
W przypadku mycia w myjni
wysokociśnieniowej należy utrzymywać
lancę w odległości 30
cm od
optycznego układu kamery.
sy

stem ten stanowi pomoc dla
kierowcy, ale nie zastępuje jego
czujności.
k
i
erowca przez cały czas
powinien zachować panowanie nad
samochodem.
4
J

134
c5_pl_chap04_conduite_ed01-2015
Zawieszenie sterowane elektronicznie "Hydractive III +"
Zawieszenie dostosowuje się automatycznie
i natychmiastowo do różnych stylów jazdy
i do profilu drogi, co w optymalny sposób łączy
wygodę użytkowników i przyczepność pojazdu.
um
ożliwia przełączanie zawieszenia
z miękkiego na sztywne, przez co zapewnia
optymalny komfort przy zachowaniu
pełnego bezpieczeństwa. Zapewnia również
automatyczne ustawianie prześwitu
w zależności od obciążenia i warunków
drogowych.
Ponadto zawieszenie "Hydractive III +"
umożliwia wybranie jednego z dwóch trybów
pracy zawieszenia.
Zmiana trybu pracy zawieszenia jest możliwa
podczas jazdy lub na postoju przez naciśnięcie
sterowania A .
Wyświetlanie w zestawie wskaźników
Wybrany tryb działania zawieszenia jest
wyświetlany na wyświetlaczu w zestawie
wskaźników.
Tryb normalny
ten tryb preferuje zawieszenie
elastyczne zapewniające maksimum
komfor tu.
je

żeli prędkość dozwolona
dla danego położenia zostanie
przekroczona, następuje
automatyczne ustawienie pojazdu
w normalnym położeniu drogowym.
Tryb SPORT
ten tryb preferuje dynamiczny styl
j a zdy.
na e

kranie zestawu wskaźników
wyświetlony zostaje komunikat
i zapala się lampka kontrolna
sterowania A .
t

r y b SPORT zostaje zachowany po
wyłączeniu silnika.
Położenia pojazdu
Zmiana położenia dokonywana jest
w yłącznie przy pracującym silniku.
re

gulacja prześwitu podwozia umożliwia
dostosowanie go do wszelkich warunków. Poza
kilkoma szczególnymi przypadkami, koniecznie
należy jeździć w położeniu normalnym.
F
n
a
cisnąć jeden raz jeden z elementów
sterujących ustawieniem.
Zmiana położenia sygnalizowana jest za
pomocą komunikatu na wyświetlaczu zestawu
wskaźników.
Jazda

135
c5_pl_chap04_conduite_ed01-2015
Położenie niedozwolone
Wyświetlacz zestawu wskaźników sygnalizuje
chwilowo za pomocą komunikatu, że zmiana
ustawienia jest niemożliwa.
sa
mochód pozostaje w dozwolonym położeniu,
a wyświetlacz zestawu wskaźników informuje
o tym położeniu.
automatyczna zmiana prześwitu podwozia:
-
je żeli prędkość przekracza 110 km/h
na dobrej drodze, prześwit podwozia się
zmniejsza.
s
a
mochód powraca do położenia
normalnego, jeżeli stan drogi pogorszy się
albo jeżeli prędkość spadnie poniżej 90
km/h.
-

Przy małej i średniej prędkości, jeżeli droga jest
w złym stanie, prześwit podwozia się zwiększa.
sa
mochód powraca do położenia normalnego,
gdy tylko pozwalają na to warunki.
- Po wyłączeniu zapłonu prześwit zostaje obniżony do położenia parkingowego.
Położenie normalne
jeżeli prędkość dozwolona dla danego położenia
zostanie przekroczona, następuje automatyczne
ustawienie pojazdu w normalnym położeniu.
Wysokość minimalna
W celu ułatwienia załadunku lub rozładunku
pojazdu.
Podczas przeglądu w warsztacie.
ni

e stosować podczas normalnej jazdy
(niemożliwa, jeżeli prędkość > 10
km/h).
Wysokość maksymalna
Zmiana koła (niemożliwa, jeżeli prędkość
> 10 km/h).
Położenie pośrednie
umożliwia chwilowe zwiększenie prześwitu
podwozia (niemożliwe, jeżeli prędkość > 40 km/h).
Do stosowania na nierównych drogach,
podczas jazdy ze zmniejszoną prędkością i na
pochylniach parkingów.
Ze względu na Państwa bezpieczeństwo, przed
rozpoczęciem wszelkich operacji pod pojazdem
należy podłożyć pod niego podstawki.
4
Jazda

136
c5_pl_chap05_visibilite_ed01-2015
Przełączniki oświetlenia zewnętrznego
Oświetlenie główne
Poszczególne światła przednie i tylne
pojazdu służą do stopniowego dostosowania
widoczności kierowcy w zależności od
warunków pogodowych:
-
ś
wiatła pozycyjne, aby być widocznym,
-

ś
wiatła mijania, aby widzieć i nie oślepiać
innych kierowców,
-

ś
wiatła drogowe, aby dobrze widzieć na
pustej drodze.
Oświetlenie dodatkowe
Pozostałe światła mogą być stosowane
w warunkach szczególnych:
-

ś
wiatło przeciwmgłowe tylne, aby być
widocznym z daleka,
-

r
eflektory przeciwmgłowe przednie, by
jeszcze lepiej widzieć,
-

ś
wiatła kierunkowe, aby dobrze widzieć na
zakrętach.
-

ś
wiatła dzienne do jazdy w dzień.
Programowanie
Można ustawić niektóre funkcje:
- ś wiatła dzienne,
-
a

utomatyczne włączanie świateł,
-

o
świetlenie kierunkowe,
-

o
świetlenie towarzyszące.
W pewnych warunkach klimatycznych
(niska temperatura, wilgotność...)
na wewnętrznej powierzchni szyby
reflektorów i świateł tylnych może pojawić
się lekkie zamglenie, co jest normalnym
zjawiskiem; zamglenie to znika w ciągu
kilku minut od zapalenia świateł.
Mechanizm wyboru poszczególnych świateł przednich i tylnych, zapewniających oświetlenie pojazdu, a także sterowania nimi.
Widoczność

137
c5_pl_chap05_visibilite_ed01-2015
Sterowanie ręczne
Światła zgaszone (zapłon wyłączony)/
Światła dzienne (włączony silnik).
au
tomatyczne włączanie świateł.
Światła pozycyjne. Światła mijania lub drogowe.
B.
P

rzełącznik zmiany oświetlenia: pociągnąć
przełącznik do siebie, aby zmieniać światła
mijania / światła drogowe.
gd

y światła są wyłączone lub włączone
są światła pozycyjne, kierowca może
bezpośrednio włączyć światła drogowe
("sygnał świetlny"), przytrzymując pociągnięty
przełącznik.
Wyświetlanie
sterowanie oświetleniem odbywa się
bezpośrednio przez kierowcę, za pomocą
pierścienia A i przełącznika B . A.
P

ierścień wyboru oświetlenia głównego:
przekręcić pierścień, aby ustawić
odpowiedni symbol naprzeciwko znacznika.
C.


P
ierścień wyboru świateł
przeciwmgłowych.
Działają razem ze światłami pozycyjnymi,
mijania i drogowymi. Zapalenie się odpowiedniej kontrolki
w zestawie wskaźników potwierdza włączenie
wybranego oświetlenia.
5
Widoczność

138
c5_pl_chap05_visibilite_ed01-2015
- 1. impuls do przodu: zapalenie tylnych świateł przeciwmgłowych.
-

1
. impuls do tyłu: zgaszenie tylnych świateł
przeciwmgłowych. -
1 . impuls do przodu: zapalenie przednich
świateł przeciwmgłowych.
-

2
. impuls do przodu: zapalenie tylnych
świateł przeciwmgłowych.
-

1
. impuls do tyłu: zgaszenie tylnych świateł
przeciwmgłowych.
-

2
. impuls do tyłu: zgaszenie przednich
świateł przeciwmgłowych.
Model tylko z tylnymi
światłami przeciwmgłowymi Model z przednimi i tylnymi
światłami przeciwmgłowymi
Przy ładnej pogodzie, podczas opadów
deszczu, w dzień i w nocy, przednie
reflektory przeciwmgłowe i tylne światła
przeciwmgłowe muszą być wyłączone.
W takich warunkach natężenie
wiązki światła może oślepiać innych
kierowców.
n
a
leży ich używać tylko we
mgle albo podczas opadów śniegu.
W tych warunkach klimatycznych
kierowca musi ręcznie włączyć światła
przeciwmgłowe i światła mijania,
ponieważ czujnik natężenia światła
może wykryć wystarczające natężenie
światła.
na

leży pamiętać o wyłączaniu przednich
reflektorów przeciwmgłowych i tylnych
świateł przeciwmgłowych, gdy nie są już
potrzebne.
Widoczność
