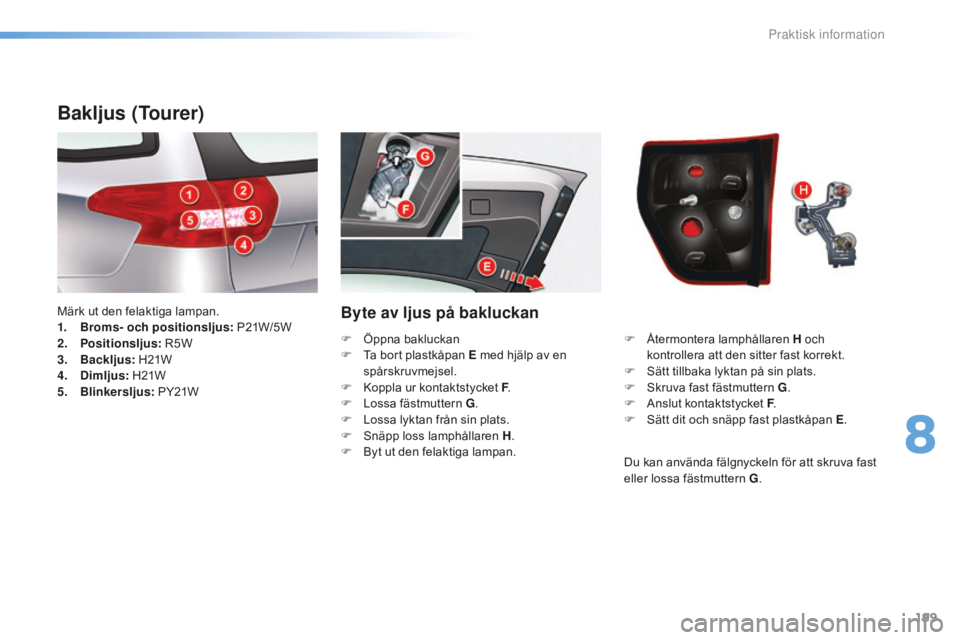

Byte av ljus på bakluckan
Bakljus (Tourer)
Märk ut den felaktiga lampan.
1. Broms- och positionsljus: P21W/5 W
2.
P

ositionsljus: R5W
3.
Bac

kljus: H21W
4.
Di

mljus: H21W
5.
B

linkersljus: PY21W F

Ã…
termontera lamphållaren H och
kontrollera att den sitter fast korrekt.
F

S
ätt tillbaka lyktan på sin plats.
F

S
kruva fast fästmuttern G.
F

A
nslut kontaktstycket F.
F

S
ätt dit och snäpp fast plastkåpan E.
F

Ö
ppna bakluckan
F

T
a bort plastkåpan E med hjälp av en
spårskruvmejsel.
F

K
oppla ur kontaktstycket F.
F

L
ossa fästmuttern G.
F

L
ossa lyktan från sin plats.
F

S
näpp loss lamphållaren H.
F

B
yt ut den felaktiga lampan.Du kan använda fälgnyckeln för att skruva fast
eller lossa fästmuttern G.
8
Praktisk information

200
C5_sv_Chap08_information_ed01-2015

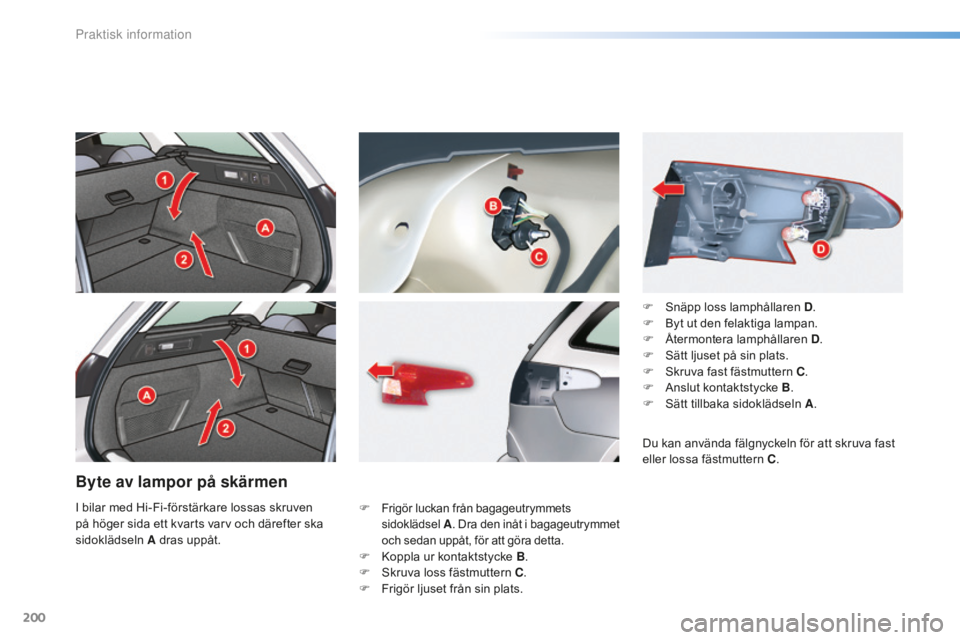

Byte av lampor på skärmen
F Frigör luckan från bagageutrymmets
sidoklädsel A. Dra den inåt i bagageutrymmet
och sedan uppåt, för att göra detta.
F Koppla ur kontaktstycke B .
F S kruva loss fästmuttern C .
F

F
rigör ljuset från sin plats. F

S
näpp loss lamphållaren
D.
F
B
yt ut den felaktiga lampan.
F
Ã…
termontera lamphållaren
D.
F
S
ätt ljuset på sin plats.
F
S
kruva fast fästmuttern C
.
F
A
nslut kontaktstycke B
.
F
S
ätt tillbaka sidoklädseln
A.
I bilar med Hi-Fi-förstärkare lossas skruven
på höger sida ett kvarts varv och därefter ska
sidoklädseln A dras uppåt. Du kan använda fälgnyckeln för att skruva fast
eller lossa fästmuttern C
.
Praktisk information

201
C5_sv_Chap08_information_ed01-2015

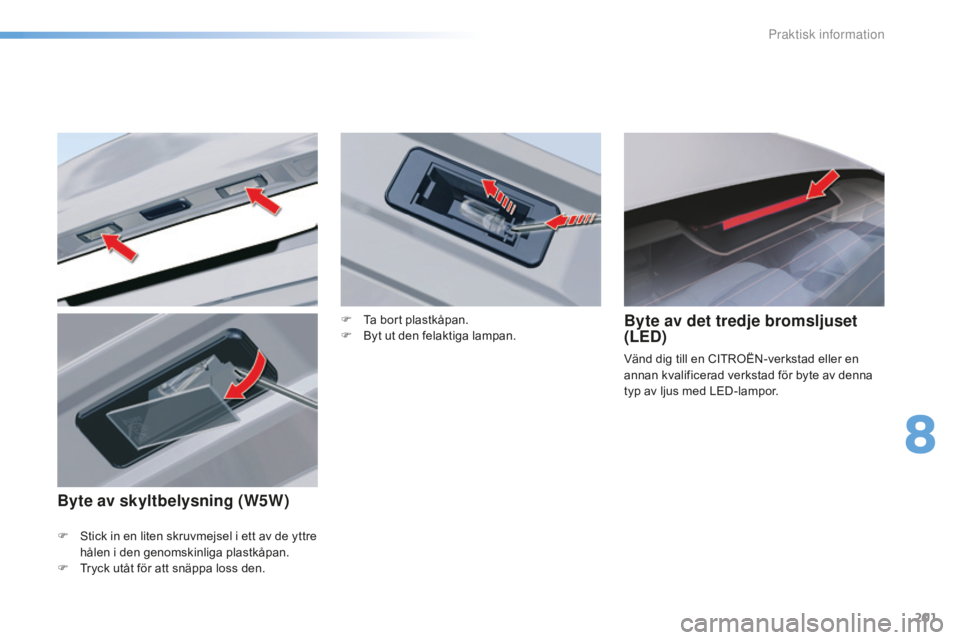

F Stick in en liten skruvmejsel i ett av de yttre hålen i den genomskinliga plastkåpan.
F

T
ryck utåt för att snäppa loss den.
Byte av det tredje bromsljuset
(LED)
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för byte av denna
typ av ljus med LED-lampor.
F

T

a bort plastkåpan.
F

B

yt ut den felaktiga lampan.
Byte av skyltbelysning (W5W)
8
Praktisk information

202
C5_sv_Chap08_information_ed01-2015

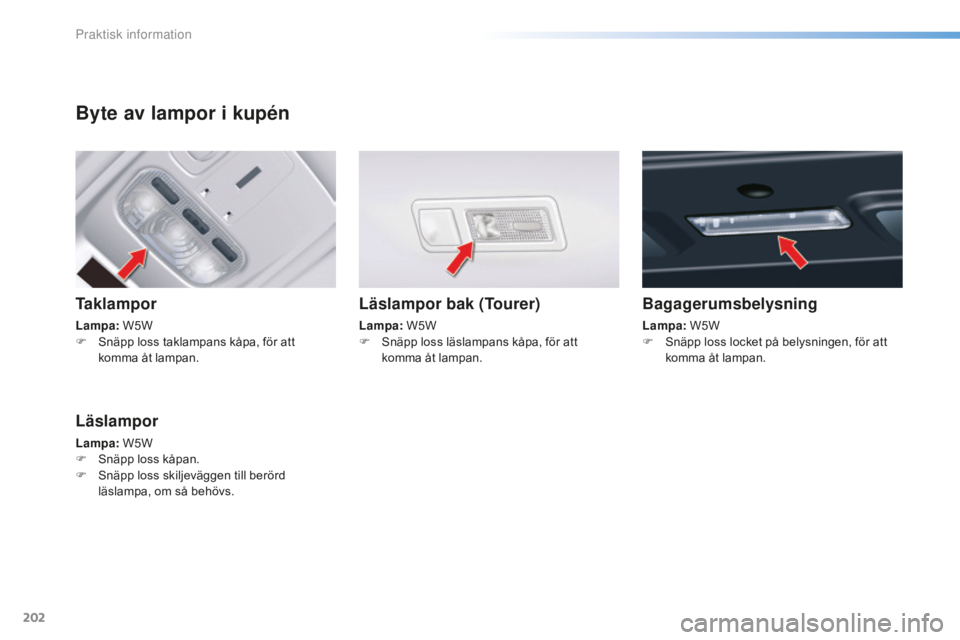

Byte av lampor i kupén
Taklampor
Lampa: W5W
F S näpp loss taklampans kåpa, för att
komma åt lampan.
Läslampor bak (Tourer)
Lampa: W5W
F S näpp loss läslampans kåpa, för att
komma åt lampan.
Läslampor
Lampa: W5W
F S näpp loss kåpan.
F

S
näpp loss skiljeväggen till berörd
läslampa, om så behövs.
Bagagerumsbelysning
Lampa: W5W
F S näpp loss locket på belysningen, för att
komma åt lampan.
Praktisk information

203
C5_sv_Chap08_information_ed01-2015

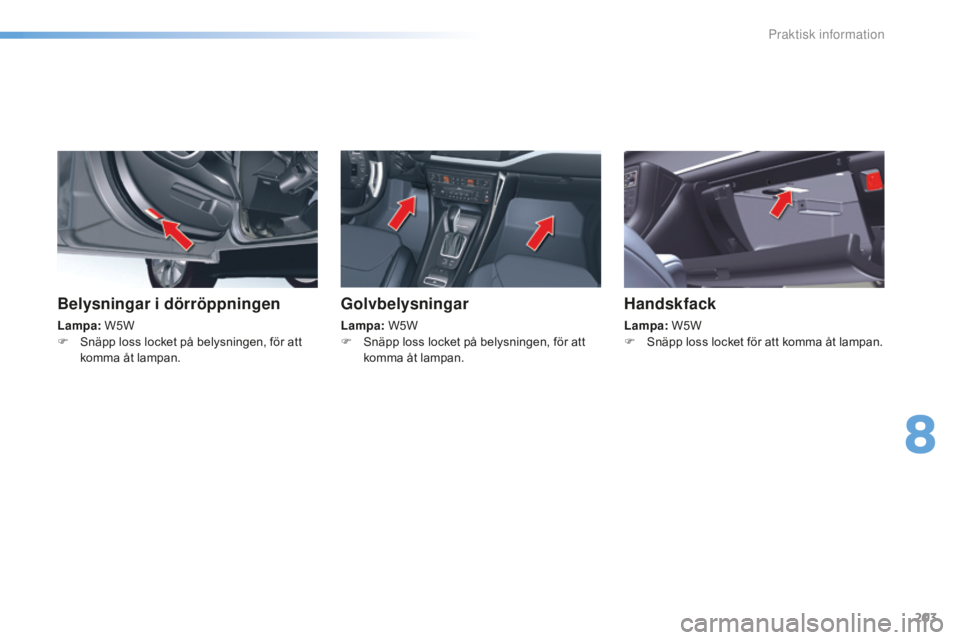

Belysningar i dörröppningen
Lampa: W5W
F S näpp loss locket på belysningen, för att
komma åt lampan.
Golvbelysningar
Lampa: W5W
F S näpp loss locket på belysningen, för att
komma åt lampan.
Handskfack
Lampa: W5W
F S näpp loss locket för att komma åt lampan.
8
Praktisk information

204
C5_sv_Chap08_information_ed01-2015

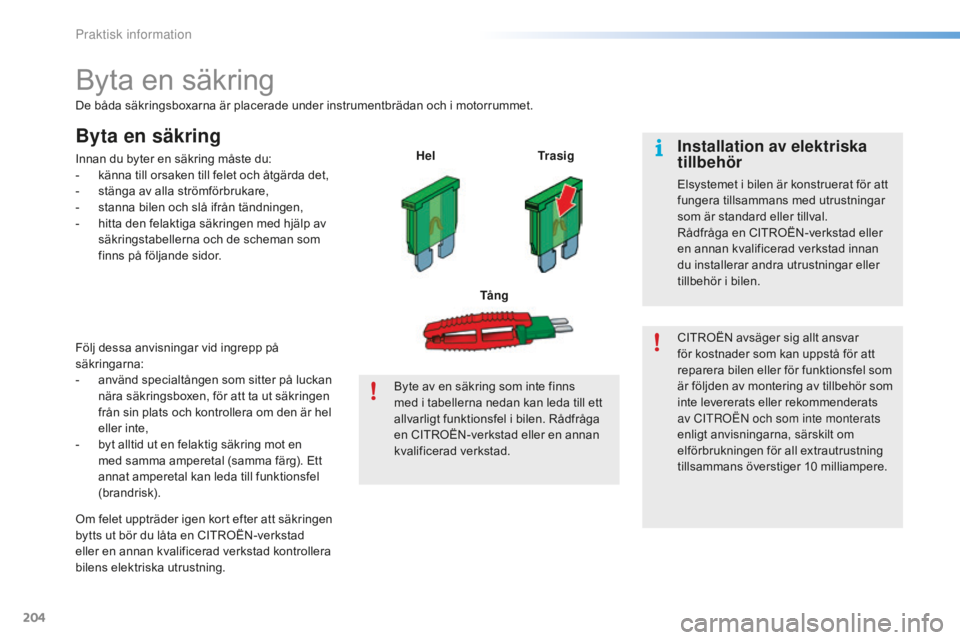

Byta en säkring
De båda säkringsboxarna är placerade under instrumentbrädan och i motorrummet.
Byta en säkring
Innan du byter en säkring måste du:
- k änna till orsaken till felet och åtgärda det,
-

s
tänga av alla strömförbrukare,
-

s
tanna bilen och slå ifrån tändningen,
-

h
itta den felaktiga säkringen med hjälp av
säkringstabellerna och de scheman som
finns på följande sidor. Hel
Tr a s i g
TÃ¥ng
Om felet uppträder igen kort efter att säkringen
bytts ut bör du låta en CITROËN-verkstad
eller en annan kvalificerad verkstad kontrollera
bilens elektriska utrustning. Följ dessa anvisningar vid ingrepp på
säkringarna:
-
a
nvänd specialtången som sitter på luckan
nära säkringsboxen, för att ta ut säkringen
från sin plats och kontrollera om den är hel
eller inte,
-

b
yt alltid ut en felaktig säkring mot en
med samma amperetal (samma färg). Ett
annat amperetal kan leda till funktionsfel
(brandrisk). Byte av en säkring som inte finns
med i tabellerna nedan kan leda till ett
allvarligt funktionsfel i bilen. Rådfråga
en CITROËN-verkstad eller en annan
kvalificerad verkstad.CITROËN avsäger sig allt ansvar
för kostnader som kan uppstå för att
reparera bilen eller för funktionsfel som
är följden av montering av tillbehör som
inte levererats eller rekommenderats
av CI
t

ro
Ën
och som inte monterats
enligt anvisningarna, särskilt om
elförbrukningen för all extrautrustning
tillsammans överstiger 10
mil

liampere.Installation av elektriska
tillbehör
Elsystemet i bilen är konstruerat för att
fungera tillsammans med utrustningar
som är standard eller tillval.
Rådfråga en CITROËN-verkstad eller
en annan kvalificerad verkstad innan
du installerar andra utrustningar eller
tillbehör i bilen.
Praktisk information

205
C5_sv_Chap08_information_ed01-2015

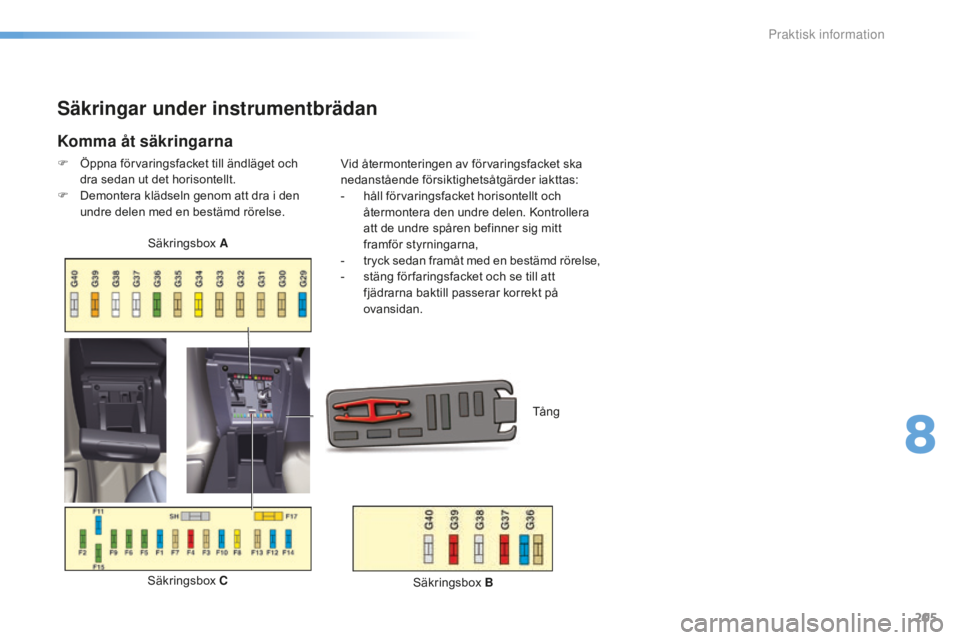

Säkringar under instrumentbrädan
Komma åt säkringarna
F Öppna förvaringsfacket till ändläget och dra sedan ut det horisontellt.
F

D
emontera klädseln genom att dra i den
undre delen med en bestämd rörelse.
Säkringsbox C
Säkringsbox
A
TÃ¥n g
Vid återmonteringen av förvaringsfacket ska
nedanstående försiktighetsåtgärder iakttas:
-

h
åll förvaringsfacket horisontellt och
Ã¥termontera den undre delen. Kontrollera
att de undre spåren befinner sig mitt
framför styrningarna,
-
t

ryck sedan framåt med en bestämd rörelse,
-

s
täng för faringsfacket och se till att
fjädrarna baktill passerar korrekt på
ovansidan.
Säkringsbox B
8
Praktisk information

206
C5_sv_Chap08_information_ed01-2015
Säkringsbox A
Säkringsbox B
Säkring nr AmperetalFunktioner
G29 -Oanvänd
G30 5
AUppvärmda sidospeglar
G31 5
AGivare för regn och ljusstyrka
G32 5
ABältespåminnare
G33 5
ABländningsskyddade sidospeglar
G34 20
ASolskärm (sedan)
G35 5
ABelysning passagerardörr - Justering sidospegel passagerare
G36 30
AElstyrd baklucka (Tourer)
G37 20
AUppvärmning framsäten
G38 30
AElstyrt förarsäte
G39 30
AElstyrt passagerarsäte - HiFi-förstärkare
G40 3
AMatning av släpvagnsreläbox
Säkring nr Amperetal Funktioner
G36 15


AAutomatlåda 6
växlar
G37 10


AVarselljus - Diagnosuttag
G38 3
AESP/ASR
G39 10


AHydraulisk fjädring
G40 3
A
br
omskontakt
Praktisk information

207
C5_sv_Chap08_information_ed01-2015
Säkringsbox C
Säkring nr AmperetalFunktioner
F1 15


A
bak
rutetorkare (
to
urer)
F2 30
ARelä för låsning och spärrlåsning
F3 5
A
kr
ockkuddssystem
F4 10


AAutomatlåda - Extravärmare (diesel) - Bländningsskyddade sidospeglar
F5 30
AElfönsterhiss fram - Taklucka - Belysning passagerardörr - Justering sidospegel passagerare
F6 30
AElfönsterhiss bak
F7 5
ABelysning sminkspegel – Handskfacksbelysning – Taklampor - Ficklampa (Tourer)
F8 20
ABilradio - Rattreglage - Display - Däcktrycksvarnare - Dator för motorstyrd baklucka
F9 30
ACigarrettändare - 12
V-uttag fram
F10 15


AStöldlarm - Rattreglage för signaler och torkare
F11 15


ATändlås svagströmstyp
F12 15


AElstyrt förarsäte - Instrumentpanel - Bältespåminnare - Reglage för luftkonditionering
F13 5
AMotorreläbox - Avstängningsrelä för den hydrauliska fjädringen - Matning till krockkuddsdatorn
F14 15


AGivare för regn och ljusstyrka - Parkeringssensorer - Elstyrt passagerarsäte - Reläbox för släpvagn - Dator HIFI-
förstärkare - Handsfree-sats - Avåkningsvarnare
F15 30
ARelä för låsning och spärrlåsning
F17 40
AUppvärmning av bakruta - Uppvärmning sidospeglar
FSH SHUNTPA
r

k
-sHu
nt
8
Praktisk information

208
C5_sv_Chap08_information_ed01-2015

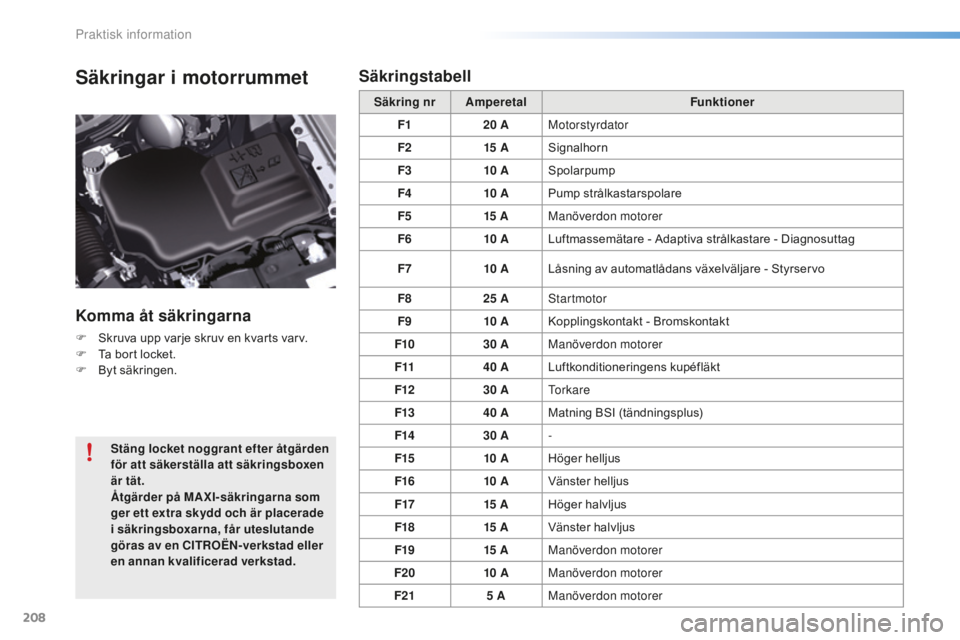

Säkringar i motorrummet
Komma åt säkringarna
F Skruva upp varje skruv en kvarts varv.
F T a bort locket.
F

B
yt säkringen. Säkring nr Amperetal
Funktioner
F1 20 A
Motorstyrdator
F2 15

A
Signalhorn
F3 10

A
Spolarpump
F4 10

A
Pump strålkastarspolare
F5 15

A
Manöverdon motorer
F6 10

A
Luftmassemätare - Adaptiva strålkastare - Diagnosuttag
F7 10

A
Låsning av automatlådans växelväljare - Styrservo
F8 25 A
st
artmotor
F9 10

A
Kopplingskontakt - Bromskontakt
F10 30
AManöverdon motorer
F11 40
ALuftkonditioneringens kupéfläkt
F12 30
A
to
r k a r e
F13 40
AMatning BSI (tändningsplus)
F14 30
A-
F15 10


AHöger helljus
F16 10


AVänster helljus
F17 15


AHöger halvljus
F18 15


AVänster halvljus
F19 15


AManöverdon motorer
F20 10


AManöverdon motorer
F21 5
AManöverdon motorer
Stäng locket noggrant efter åtgärden
för att säkerställa att säkringsboxen
är tät.
Åtgärder på MA XI-säkringarna som
ger ett extra skydd och är placerade
i säkringsboxarna, får uteslutande
göras av en CITROËN-verkstad eller
en annan kvalificerad verkstad.
Säkringstabell
