CITROEN C5 2016 InstruktionsbÖcker (in Swedish)

169
C5_sv_Chap07_securite-enfant_ed01-2015
Installation av bilbarnstolar som sätts fast med
säkerhetsbältet
Plats(er)Barnets vikt och ungefärlig ålder
Under 13 kg
(Grupperna 0 (b) o c h 0 +)Upp till ca 1 årF rån 9 till 18 kg
(G r u p p 1)
Från ca 1 till 3 årFrån 15 till 25 kg
(Gr upp 2)
Från ca 3 till 6 årFrån 22 till 36 kg
(Grupp 3)
Från ca 6 till 10 år
ra

d 1 Passagerarsäte fram (c)
med
höjdinställning (e) U (R)
U (R)U (R)U (R)
Passagerarsäte fram (c) utan
höjdinställning (e) U
UUU
ra

d 2 Sidoplatser bak (d)
UUUU
Mittplatsen bak (d) (f ) UUUU
I enlighet med EU:s bestämmelser visar tabellen vilka installationsmöjligheter som finns för bilbarnstolar som sätts fast med säkerhetsbältet och som är
typgodkända som universella bilbarnstolar (a)
, beroende på barnets vikt och placering i bilen.
U :

P

lats som är anpassad för installation av en bilbarnstol som sätts fast med säkerhetsbältet och som är typgodkänd för bakåt- och/eller framåtvänd
användning.
U (R):


s
a

mma som U, med fordonets säte i det högsta läget i höjdled och i mellanläget i längdled.
7
barns

170
C5_sv_Chap07_securite-enfant_ed01-2015
(a) Universell bilbarnstol: bilbarnstol som kan installeras i alla fordon med hjälp av
säkerhetsbältet.
(b)
G

rupp 0: från födseln till 10 kg. Babyskydd
och "bilsängar" får inte installeras på det
främre passagerarsätet.
(c)
K

ontrollera gällande lagstiftning i ditt land
innan du installerar ditt barn på denna
plats.
(d)
G

ör så här när du ska installera en bakåt-
eller framåtvänd bilbarnstol i baksätet:
flytta fram framsätet och räta upp
ryggstödet för att skapa tillräckligt med
plats för barnstolen och för barnets ben. Ta bort och lägg undan nackstödet
innan du installerar en bilbarnstol med
ryggstöd på en passagerarplats. Sätt
tillbaka nackstödet när bilbarnstolen har
tagits bort.
(e) N
är en bakåtvänd bilbarnstol installeras
i passagerarsätet fram , måste
passagerarkrockkudden kopplas ur. Annars
riskerar barnet att skadas allvarligt
eller förolyckas när krockkudden
blåses upp . När en framåtvänd bilbarnstol
installeras i passagerarsätet fram ska
passagerarkrockudden vara inkopplad.
(f )
E

n bilbarnstol med stödben får aldrig
installeras på mittplatsen i baksätet .
Barnsäkerhet

171
C5_sv_Chap07_securite-enfant_ed01-2015

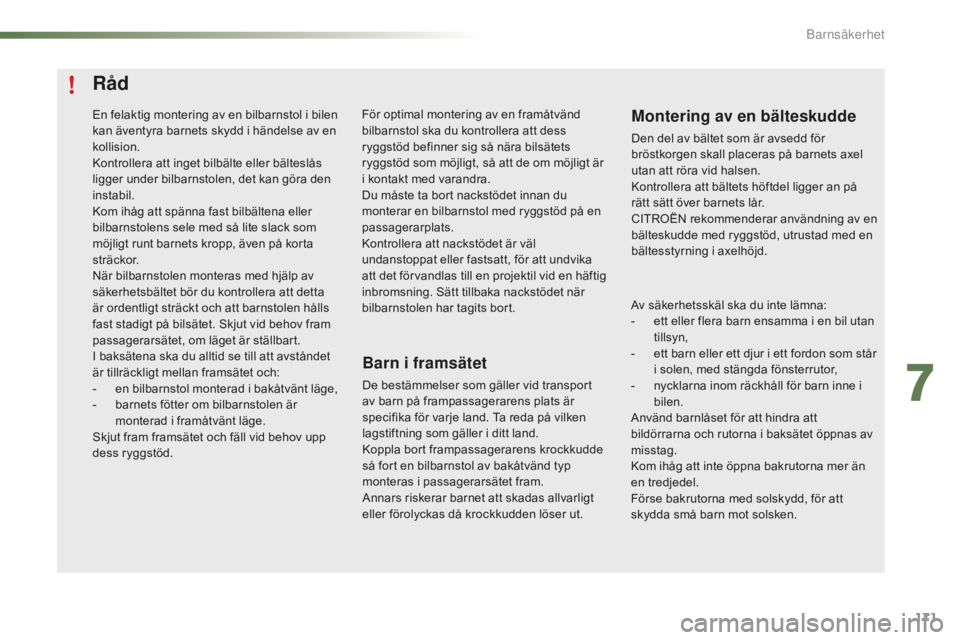

Råd
Barn i framsätet
De bestämmelser som gäller vid transport
av barn på frampassagerarens plats är
specifika för varje land. Ta reda på vilken
lagstiftning som gäller i ditt land.
Koppla bort frampassagerarens krockkudde
så fort en bilbarnstol av bakåtvänd typ
monteras i passagerarsätet fram.
Annars riskerar barnet att skadas allvarligt
eller förolyckas då krockkudden löser ut.
Montering av en bälteskudde
Den del av bältet som är avsedd för
bröstkorgen skall placeras på barnets axel
utan att röra vid halsen.
Kontrollera att bältets höftdel ligger an på
rätt sätt över barnets lår.
CITROËN rekommenderar användning av en
bälteskudde med ryggstöd, utrustad med en
bältesstyrning i axelhöjd.
En felaktig montering av en bilbarnstol i bilen
kan äventyra barnets skydd i händelse av en
kollision.
Kontrollera att inget bilbälte eller bälteslås
ligger under bilbarnstolen, det kan göra den
instabil.
Kom ihåg att spänna fast bilbältena eller
bilbarnstolens sele med så lite slack som
möjligt runt barnets kropp, även på korta
sträckor.
När bilbarnstolen monteras med hjälp av
säkerhetsbältet bör du kontrollera att detta
är ordentligt sträckt och att barnstolen hålls
fast stadigt på bilsätet. Skjut vid behov fram
passagerarsätet, om läget är ställbart.
I baksätena ska du alltid se till att avståndet
är tillräckligt mellan framsätet och:
-

e

n bilbarnstol monterad i bakåtvänt läge,
-

b

arnets fötter om bilbarnstolen är
monterad i framåtvänt läge.
Skjut fram framsätet och fäll vid behov upp
dess ryggstöd. För optimal montering av en framåtvänd
bilbarnstol ska du kontrollera att dess
ryggstöd befinner sig så nära bilsätets
ryggstöd som möjligt, så att de om möjligt är
i kontakt med varandra.
Du måste ta bort nackstödet innan du
monterar en bilbarnstol med ryggstöd på en
passagerarplats.
Kontrollera att nackstödet är väl
undanstoppat eller fastsatt, för att undvika
att det förvandlas till en projektil vid en häftig
inbromsning. Sätt tillbaka nackstödet när
bilbarnstolen har tagits bort.
Av säkerhetsskäl ska du inte lämna:
-

e
tt eller flera barn ensamma i en bil utan
tillsyn,
-

e
tt barn eller ett djur i ett fordon som står
i solen, med stängda fönsterrutor,
-

n
ycklarna inom räckhåll för barn inne i
bilen.
Använd barnlåset för att hindra att
bildörrarna och rutorna i baksätet öppnas av
misstag.
Kom ihåg att inte öppna bakrutorna mer än
en tredjedel.
Förse bakrutorna med solskydd, för att
skydda små barn mot solsken.
7
Barnsäkerhet

172
C5_sv_Chap07_securite-enfant_ed01-2015

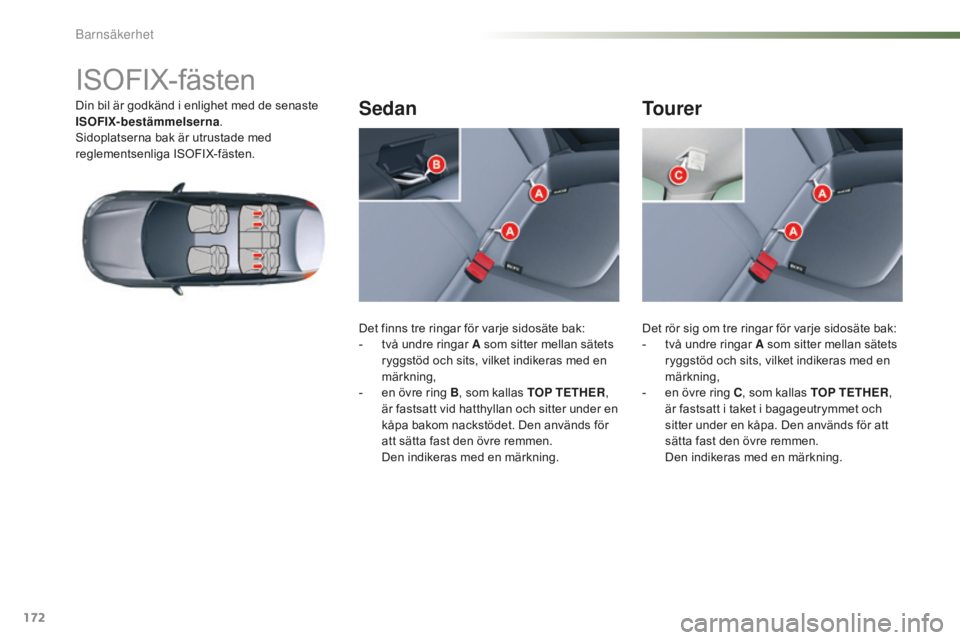

ISOFIX-fästen
Din bil är godkänd i enlighet med de senaste
ISOFIX-bestämmelserna.
Sidoplatserna bak är utrustade med
reglementsenliga ISOFIX-fästen.
Det finns tre ringar för varje sidosäte bak:
-

t
vå undre ringar A som sitter mellan sätets
ryggstöd och sits, vilket indikeras med en
märkning,
-

e
n övre ring B, som kallas TOP TETHER ,
är fastsatt vid hatthyllan och sitter under en
kåpa bakom nackstödet. Den används för
att sätta fast den övre remmen.
D

en indikeras med en märkning.Det rör sig om tre ringar för varje sidosäte bak:
-

t
vå undre ringar A som sitter mellan sätets
ryggstöd och sits, vilket indikeras med en
märkning,
-

e
n övre ring C, som kallas TOP TETHER ,
är fastsatt i taket i bagageutrymmet och
sitter under en kåpa. Den används för att
sätta fast den övre remmen.
D

en indikeras med en märkning.SedanTourer
Barnsäkerhet

173
C5_sv_Chap07_securite-enfant_ed01-2015

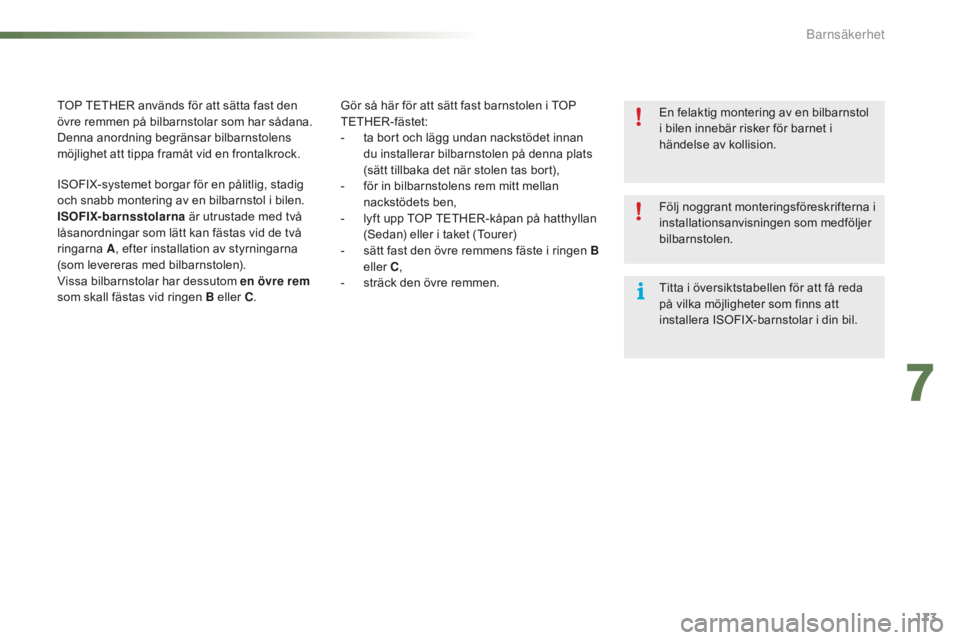

Gör så här för att sätt fast barnstolen i TOP
TETHER-fästet:
-
t
a bort och lägg undan nackstödet innan
du installerar bilbarnstolen på denna plats
(sätt tillbaka det när stolen tas bort),
-

f
ör in bilbarnstolens rem mitt mellan
nackstödets ben,
-

l
yft upp TOP TETHER-kåpan på hatthyllan
(Sedan) eller i taket (Tourer)
-

s
ätt fast den övre remmens fäste i ringen B
eller C ,
-

s
träck den övre remmen.
TOP TETHER används för att sätta fast den
övre remmen på bilbarnstolar som har sådana.
Denna anordning begränsar bilbarnstolens
möjlighet att tippa framåt vid en frontalkrock.
En felaktig montering av en bilbarnstol
i bilen innebär risker för barnet i
händelse av kollision.
Följ noggrant monteringsföreskrifterna i
installationsanvisningen som medföljer
bilbarnstolen.
ISOFIX-systemet borgar för en pålitlig, stadig
och snabb montering av en bilbarnstol i bilen.
ISOFIX-barnsstolarna
är utrustade med två
låsanordningar som lätt kan fästas vid de två
ringarna A, efter installation av styrningarna
(som levereras med bilbarnstolen).
Vissa bilbarnstolar har dessutom en övre rem
som skall fästas vid ringen B eller C . Titta i översiktstabellen för att få reda
på vilka möjligheter som finns att
installera ISOFIX-barnstolar i din bil.
7
Barnsäkerhet

174
C5_sv_Chap07_securite-enfant_ed01-2015

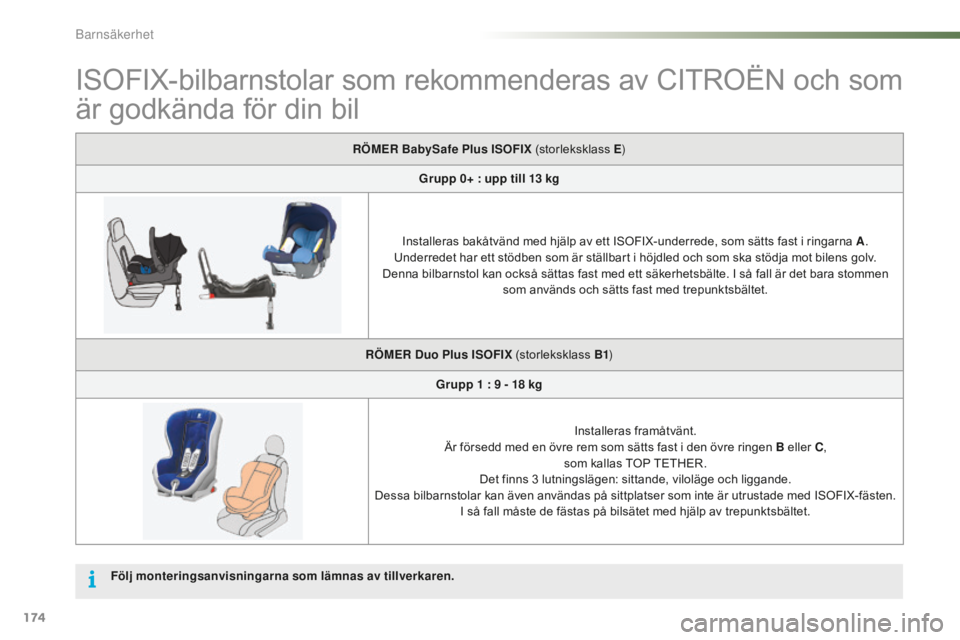

ISOFIX-bilbarnstolar som rekommenderas av CITROËN och som
är godkända för din bil
RÖMER BabySafe Plus ISOFIX (storleksklass E)
Grupp 0+ : upp till 13 kg
Installeras bakåtvänd med hjälp av ett ISOFIX-underrede, som sätts fast i ringarna A .
Underredet har ett stödben som är ställbart i höjdled och som ska stödja mot bilens golv.
Denna bilbarnstol kan också sättas fast med ett säkerhetsbälte. I så fall är det bara stommen som används och sätts fast med trepunktsbältet.
RÖMER Duo Plus ISOFIX (storleksklass B1 )
Grupp 1
: 9 - 18 kgInstalleras framåtvänt.
Är försedd med en övre rem som sätts fast i den övre ringen B eller C ,
som kallas TOP TETHER.
Det finns 3
lutningslägen: sittande, viloläge och liggande.
Dessa bilbarnstolar kan även användas på sittplatser som inte är utrustade med ISOFIX-fästen. I så fall måste de fästas på bilsätet med hjälp av trepunktsbältet.
Följ monteringsanvisningarna som lämnas av tillverkaren.
Barnsäkerhet

175
C5_sv_Chap07_securite-enfant_ed01-2015

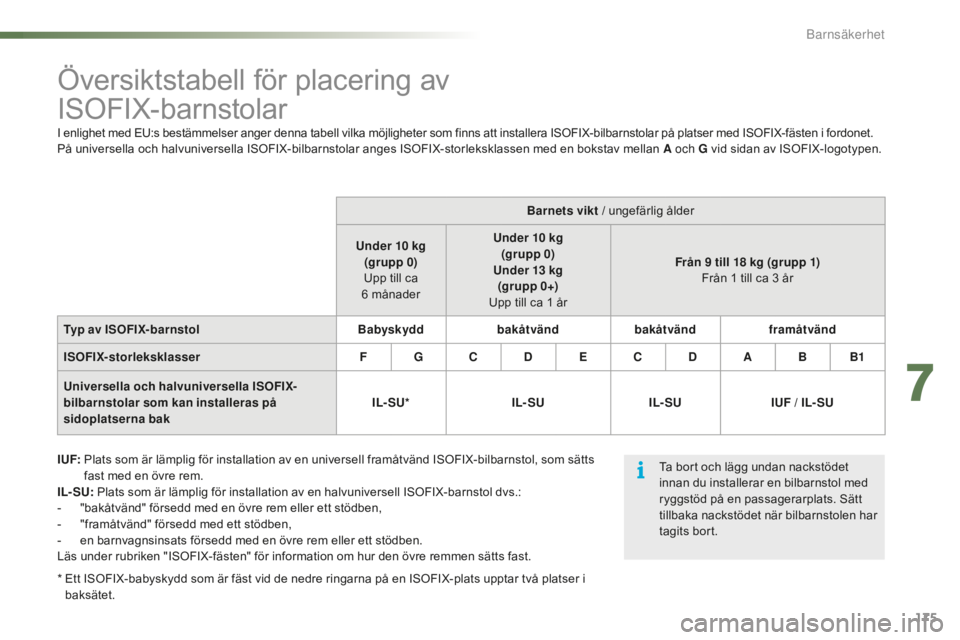

Översiktstabell för placering av
ISOFIX-barnstolar
I UF: Plats som är lämplig för installation av en universell framåtvänd ISOFIX-bilbarnstol, som sätts
fast med en övre rem.
IL- SU: Plats som är lämplig för installation av en halvuniversell ISOFIX-barnstol dvs.:
-

"
bakåtvänd" försedd med en övre rem eller ett stödben,
-

"
framåtvänd" försedd med ett stödben,
-

e
n barnvagnsinsats försedd med en övre rem eller ett stödben.
Läs under rubriken "ISOFIX-fästen" för information om hur den övre remmen sätts fast. Barnets vikt / ungefärlig ålder
Under 10 kg
(grupp 0)
Upp till ca
6 månader
Under 10 kg
(grupp 0)
Under 13 kg
(gr upp 0+)
Upp till ca 1 år
Från 9 till 18 kg (grupp 1)
Från 1 till ca 3 år
Typ av ISOFIX-barnstol Babyskyddbakåtvändbakåtvändframåtvänd
ISOFIX-storleksklasser F G C D E C D A B B1
Universella och halvuniversella ISOFIX-
bilbarnstolar som kan installeras på
sidoplatserna bak IL- SU*
IL- SUIL- SUIUF / IL- SU
*
E
tt ISOFIX-babyskydd som är fäst vid de nedre ringarna på en ISOFIX-plats upptar två platser i
baksätet.
I enlighet med EU:s bestämmelser anger denna tabell vilka möjligheter som finns att installera ISOFIX-bilbarnstolar på platser med ISOFIX-fästen i fordonet.
På universella och halvuniversella ISOFIX-bilbarnstolar anges ISOFIX-storleksklassen med en bokstav mellan A och G vid sidan av ISOFIX-logotypen.
Ta bort och lägg undan nackstödet
innan du installerar en bilbarnstol med
ryggstöd på en passagerarplats. Sätt
tillbaka nackstödet när bilbarnstolen har
tagits bort.
7
barns

176
C5_sv_Chap07_securite-enfant_ed01-2015

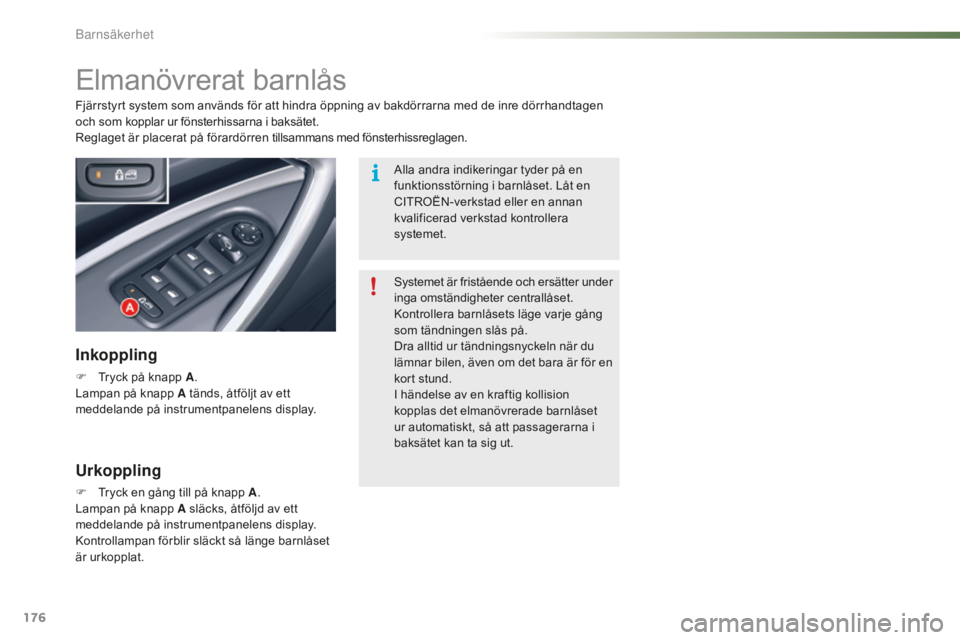

Elmanövrerat barnlås
Inkoppling
F Tryck på knapp A.
Lampan på knapp A tänds, åtföljt av ett
meddelande på instrumentpanelens display. Fjärrstyrt system som används för att hindra öppning av bakdörrarna med de inre dörrhandtagen
och som kopplar ur fönsterhissarna i baksätet.
Reglaget är placerat på förardörren tillsammans med fönsterhissreglagen.
Urkoppling
F Tryck en gång till på knapp A .
Lampan på knapp A släcks, åtföljd av ett
meddelande på instrumentpanelens display.
Kontrollampan förblir släckt så länge barnlåset
är urkopplat. Systemet är fristående och ersätter under
inga omständigheter central
l

åset.
Kontrollera barnlåsets läge varje gång
som tändningen slås på.
Dra alltid ur tändningsnyckeln när du
lämnar bilen, även om det bara är för en
kort stund.
I händelse av en kraftig kollision
kopplas det elmanövrerade barnlåset
ur automatiskt, så att passagerarna i
baksätet kan ta sig ut. Alla andra indikeringar tyder på en
funktionsstörning i barnlåset. Låt en
CITROËN-verkstad eller en annan
kvalificerad verkstad kontrollera
systemet.
Barnsäkerhet

177
C5_sv_Chap08_information_ed01-2015
Bränsletank
Tankvolym: ca 71 liter*.
Lägsta bränslenivå
När reservnivån i tanken har
nåtts tänds en kontrollampa på
instrumentpanelen, en ljudsignal
hörs och ett meddelande visas
på multifunktionsdisplayen. När den tänds
första gången återstår ca 5
liter bränsle i
tanken.
Tanka genast bilen för att undvika motorstopp.
F

T

ryck uppe till vänster och dra sedan i
kanten. Påfyllning av bränsle ska göras när motorn
är avstängd och tändningen frånslagen.
F

V
rid nyckeln ett kvarts varv för att öppna
eller stänga.
F

S
ätt locket på förvaringsplatsen A under
tankningen.
F

O
m du tankar fullt ska du stoppa när
munstycket stänger av för tredje
gången, eftersom det annars kan uppstå
funktionsstörningar i bilen.
För bensinmotor med katalysator är blyfritt
bränsle obligatoriskt.
Påfyllningsröret har en smalare öppning som
gör att det bara går att tanka blyfri bensin.
Öppna tankluckan Påfyllning
Du måste tanka minst 5 liter för
a tt bränslemätaren ska registrera
påfyllningen.
När du öppnar tanklocket kan det
höras ett ljud på grund av att luft sugs
in i tanken. Det här undertrycket är
helt normalt och beror på tätheten i
bränslesystemet.
Bilar med Stop & Start ska aldrig tankas
när motorn står i STOP-läget. Stäng
alltid av tändningen med nyckeln.
* 55

liter i Slovakien.
8
Praktisk information

178
C5_sv_Chap08_information_ed01-2015

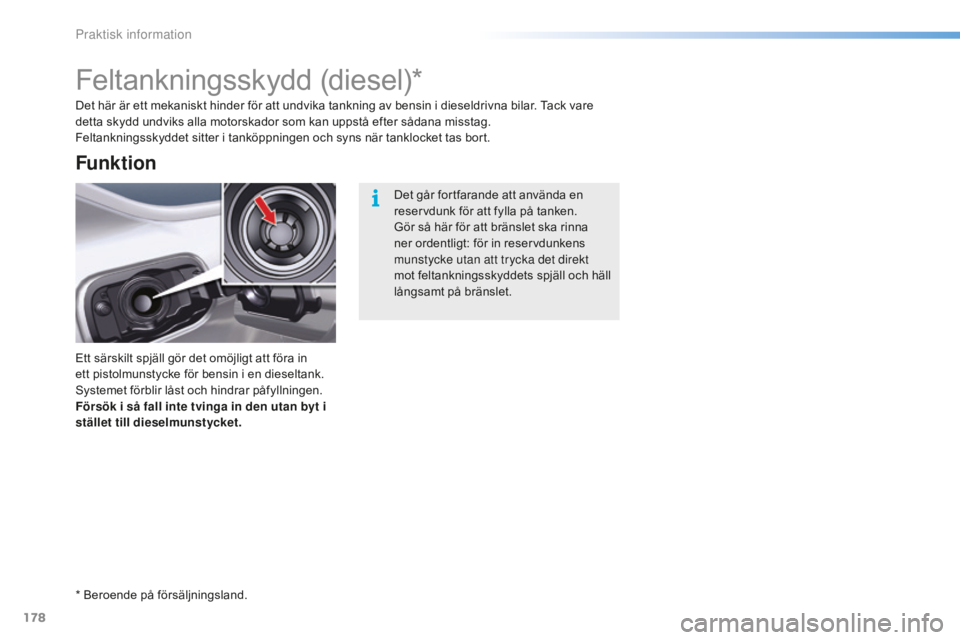

Feltankningsskydd (diesel)*
Ett särskilt spjäll gör det omöjligt att föra in
ett pistolmunstycke för bensin i en dieseltank.
Systemet förblir låst och hindrar påfyllningen.
Försök i så fall inte tvinga in den utan byt i
stället till dieselmunstycket. Det här är ett mekaniskt hinder för att undvika tankning av bensin i dieseldrivna bilar. Tack vare
detta skydd undviks alla motorskador som kan uppstå efter sådana misstag.
Feltankningsskyddet sitter i tanköppningen och syns när tanklocket tas bort.
Funktion
Det går fortfarande att använda en
reservdunk för att fylla på tanken.
Gör så här för att bränslet ska rinna
ner ordentligt: för in reservdunkens
munstycke utan att trycka det direkt
mot feltankningsskyddets spjäll och häll
långsamt på bränslet.
* Beroende på försäljningsland.
Praktisk information
