CITROEN C5 AIRCROSS 2020 Omistajan Käsikirjat (in Finnish)

9
7.Analoginen nopeusnäyttö (km/h tai mph)
8. Moottoriöljyn lämpötilan mittari
9. Moottorin jäähdytysnesteen lämpötilan
ilmaisin (°Celsius)
10. Kokonaismatkamittari (km tai maili)
11. Osamatkamittari (km tai maili)
Ohjauspainike
A.Lyhyt painallus: hälytyslokin näyttö,
huoltotietojen muistutus tai AdBlue®-
aineeseen ja SCR-järjestelmään liittyvän
jäljellä olevan toimintasäteen muistutus
(km tai mailia) ja rengaspaineen
tilatietojen näyttö
Pitkä painallus: huoltomittarin tai
osamatkamittarin nollaus (tilanteen
mukaan)
Näytöt
Joidenkin merkkivalojen sijainti on kiinteä,
mutta joidenkin paikkaa voidaan vaihtaa.
Määrätyillä toiminnoilla on sekä käytön
merkkivalo että käytöstä poiston merkkivalo,
mutta vain yksi tarkoitukseen varattu paikka.
Pysyvät tiedot
Valitusta näyttötavasta riippumatta
mittaristossa näkyvät:
-
k

iinteillä paikoilla:
•
anal

oginen nopeusmittari
•


polttoainemittari
•
j

äähdytysnesteen lämpötilamittari
•


osamatkamittarit
-
v

aihtelevilla paikoilla:
•

v
aihteistoon ja vaihteenvaihtoon liittyvät
tiedot
•
d

igitaalinen nopeusmittari
•
t

ilapäisesti näytetyt tila- tai varoitusviestit.
Valinnaiset tiedot
Valitusta näyttötavan ja käytössä olevien
ominaisuuksien mukaan näytöllä voidaan
tarkastella lisätietoja:
-

kierroslukumittari
-


ajotietokone
-


ajoaputoiminnot
-
v

akionopeussäädin tai nopeudenrajoitin
-
k

uuntelussa oleva medialaite
-


navigointi/opastusohjeet
-
anal

oginen nopeusmittari
-
m

oottoriöljyn taso ja lämpötila.
Mittariston personalisointi
Voit muuttaa mittariston ulkonäköä valitsemalla:
- nä ytön värin
-


näyttötavan.
Näytön kieli ja yksiköt
Ne riippuvat kosketusnäytön asetuksista.
Kun matkustat ulkomailla, nopeuden
näyttöyksikön on oltava kyseisen maan
virallinen yksikkö (kilometreinä km/h tai
maileina mph).
Tur vallisuussyistä nämä säädöt on tehtävä
auton ollessa pysäytettynä.
Näyttövärin valinta
F Paina A setukset kosketusnäytön
yläpalkissa.
F

Valitse Väriteemat
F

V

alitse näyttöväri.
1
Kojelaudan hallintalaitteet

10
Näyttötavan valinta
Kukin näyttötapa vastaa määrättyjä tietoja,
jotka näytetään mittaristossa.
-
D
IALS (mittarit): analogisten ja digitaalisten
nopeusmittareiden, kierroslukumittarin,
polttoainemittarin, moottorin
jäähdytysnesteen lämpötilamittarin ja
matkamittareiden vakionäyttö.
-
N

AVIGATION (navigointi): vakionäyttö,
jonka lisäksi näytetään meneillään olevaan
opastukseen liittyviä tietoja (kartta ja
ohjeet). -

D
RIVING (ajaminen): vakionäyttö, jonka
lisäksi näytetään toiminnassa oleviin
ajoavustinjärjestelmiin liittyviä tietoja.
-
M
INIMAL (minimaalinen): minimaalinen
näyttö, jossa on digitaalinen nopeusmittari
ja matkamittarit. Polttoainemittari ja
moottorin jäähdytysnesteen lämpötilamittari
tulevat näkyviin, jos niitä koskeva varoitus
on aktiivisena.
-
P
ERSONAL (personalisoitu): minimaalinen
näyttö ja mahdollisuus näyttää valinnaiset
tiedot mukautettavilla alueilla vasemmalla ja
oikealla.
PERSONAL-näyttötavan parametrien asetus
ja mittariston personalisoitavissa kentissä
näytettävien tietojen valinta:
Mittariston näyttötavan muuttaminen:
F
K
ierrä ohjauspyörän vasemmalla puolella
olevaa kiertosäädintä ja selaa mittariston
vasemmalla puolella näkyviä näyttötapoja.
F
K
un valitsemasi näyttötapa tulee esiin,
vahvista se painamalla nuppia.
Uusi näyttötapa on heti käytössä.
Jollei kiertosäädintä kierretä, valittu näyttötapa
kytkeytyy automaattisesti hetken kuluttua.
CITROËN Connect Radio kanssaF
Paina Asetukset kosketusnäytön
yläpalkissa.
F
Valitse Järjestelmäasetukset .
F
Valitse Mittariston
personalisointi . CITROËN Connect Nav kanssa
F Paina
Asetukset kosketusnäytön
yläpalkissa.
F Valitse
VAIHTOEHDOT .
F Valitse
Mittariston
personalisointi .
F
V
alitse molemmissa personalisoitavissa
näyttöalueissa (oikea ja vasen) näytettävä
tietotyyppi vastaavilla vieritysnuolilla
kosketusnäytössä:
•
A
jonapulaitteet
•
V
ika
(t y hjä)
•
L
ämpötilat (moottoriöljy)
• M edia
• N avigointi
•

A
jotietokone
•

T
arkkaavaisuustaso
•

K
ierroslukumittari
F

T
allenna asetus vahvistamalla ja poistu
valikosta.
Jos käytössä on PERSONAL-näyttötapa, uusi
valinta tulee välittömästi näyttöön.
Tur vallisuussyistä nämä säädöt on tehtävä
auton ollessa pysäytettynä.
Kojelaudan hallintalaitteet

11

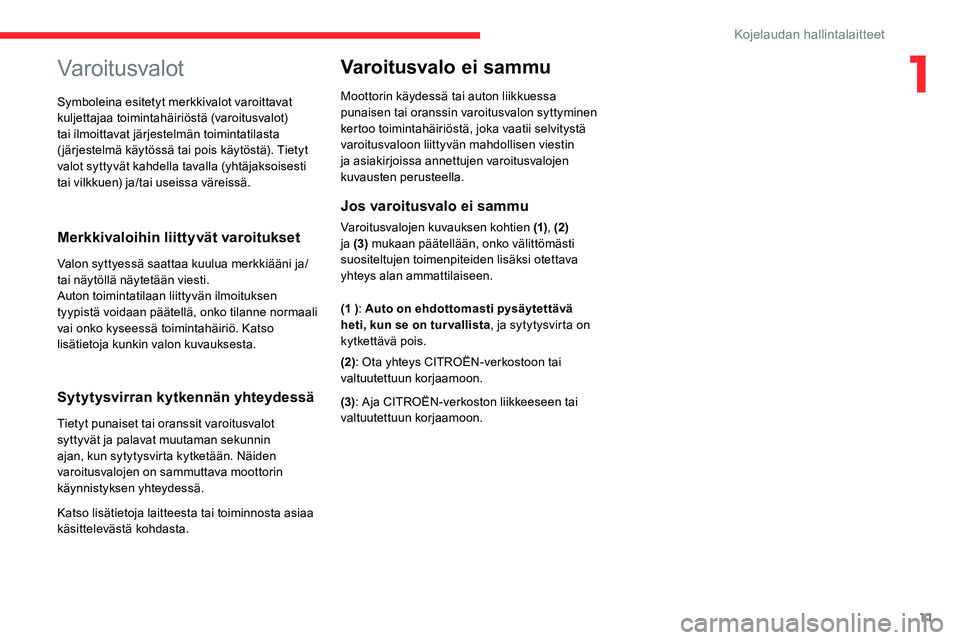

Varoitusvalot
Merkkivaloihin liittyvät varoitukset
Valon syttyessä saattaa kuulua merkkiääni ja/
tai näytöllä näytetään viesti.
Auton toimintatilaan liittyvän ilmoituksen
tyypistä voidaan päätellä, onko tilanne normaali
vai onko kyseessä toimintahäiriö. Katso
lisätietoja kunkin valon kuvauksesta.
Sytytysvirran kytkennän yhteydessä
Tietyt punaiset tai oranssit varoitusvalot
syttyvät ja palavat muutaman sekunnin
ajan, kun sytytysvirta kytketään. Näiden
varoitusvalojen on sammuttava moottorin
käynnistyksen yhteydessä.
Katso lisätietoja laitteesta tai toiminnosta asiaa
käsittelevästä kohdasta.
Varoitusvalo ei sammu
Moottorin käydessä tai auton liikkuessa
punaisen tai oranssin varoitusvalon syttyminen
kertoo toimintahäiriöstä, joka vaatii selvitystä
varoitusvaloon liittyvän mahdollisen viestin
ja asiakirjoissa annettujen varoitusvalojen
kuvausten perusteella.
Jos varoitusvalo ei sammu
Varoitusvalojen kuvauksen kohtien (1), (2)
ja (3) mukaan päätellään, onko välittömästi
suositeltujen toimenpiteiden lisäksi otettava
yhteys alan ammattilaiseen.
(1 ) : Auto on ehdottomasti pysäytettävä
heti, kun se on tur vallista , ja sytytysvirta on
kytkettävä pois.
(2): Ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.
(3) : Aja CITROËN-verkoston liikkeeseen tai
valtuutettuun korjaamoon.
Symboleina esitetyt merkkivalot varoittavat
kuljettajaa toimintahäiriöstä (varoitusvalot)
tai ilmoittavat järjestelmän toimintatilasta
( järjestelmä käytössä tai pois käytöstä). Tietyt
valot syttyvät kahdella tavalla (yhtäjaksoisesti
tai vilkkuen) ja/tai useissa väreissä.
1
Kojelaudan hallintalaitteet

12
Varoitusvalojen luettelo
MerkkivaloTilaSyy Toimenpiteet/huomioitavaa
Punaiset varoitusvalot
STOPPalaa yhtäjaksoisesti
jonkin toisen
varoitusvalon kanssa.
Samalla näyttöön
ilmestyy viesti ja
kuuluu merkkiääni. Liittyy vakavaan toimintahäiriöön
moottorissa, jarrujärjestelmässä,
ohjaustehostimessa,
automaattivaihteistossa tai se liittyy
vakavaan sähköhäiriöön.
Toimi kohdan (1) ohjeen mukaan ja sitten kohdan (2)
mukaan.
Moottoriöljyn
paine Palaa yhtäjaksoisesti. Moottorin voitelujärjestelmän
toimintahäiriö. Toimi kohdan (1) ohjeen mukaan ja sitten kohdan (2)
mukaan.
Jäähdytysnesteen
maksimilämpötilaPalaa yhtäjaksoisesti. Jäähdytysjärjestelmän lämpötila on
liian korkea. Toimi kohdan (1) ohjeen mukaan ja odota, että
moottori on jäähtynyt, ja lisää sitten jäähdytysnestettä
tar vittaessa. Jos ongelma ei poistu, toimi kohdan (2)
mukaan.
Akun lataus Palaa yhtäjaksoisesti. Akun latausjärjestelmän
toimintahäiriö (likaiset tai löystyneet
kaapelikengät, löystynyt tai
rispaantunut laturin hihna jne.).
Puhdista ja kiristä kielekkeet. Jos varoitusvalo ei sammu
moottorin käynnistyksen yhteydessä, toimi kohdan (2)
mukaan.
Ovet ja luukut
aukiPalaa yhtäjaksoisesti ja
yhdessä viestin kanssa, joka
osoittaa kyseisen oven.Kun joku ovi tai tavaratilan luukku
on huonosti suljettu (nopeus alle
10


km/h).
Palaa yhtäjaksoisesti ja
yhdessä viestin kanssa, joka
osoittaa kyseisen oven, ja
samalla kuuluu merkkiääni.Kun joku ovi tai tavaratilan luukku
on huonosti suljettu (nopeus yli
10

km/h).
Kojelaudan hallintalaitteet

13

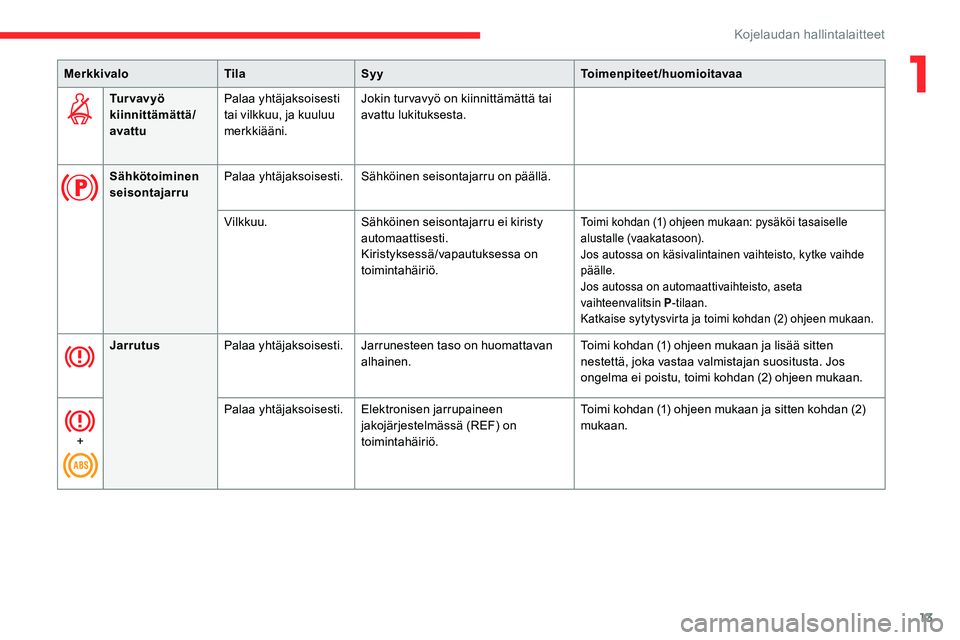

Tu r v a v y ö
kiinnittämättä/
avattuPalaa yhtäjaksoisesti
tai vilkkuu, ja kuuluu
merkkiääni. Jokin tur vavyö on kiinnittämättä tai
avattu lukituksesta.
Sähkötoiminen
seisontajarru Palaa yhtäjaksoisesti. Sähköinen seisontajarru on päällä.
Vilkkuu.
Sähköinen seisontajarru ei kiristy
automaattisesti.
Kiristyksessä/vapautuksessa on
toimintahäiriö.
Toimi kohdan (1) ohjeen mukaan: pysäköi tasaiselle
alustalle (vaakatasoon).
Jos autossa on käsivalintainen vaihteisto, kytke vaihde
päälle.
Jos autossa on automaattivaihteisto, aseta
vaihteenvalitsin P-tilaan.
Katkaise sytytysvirta ja toimi kohdan (2) ohjeen mukaan.
Jarrutus Palaa yhtäjaksoisesti. Jarrunesteen taso on huomattavan
alhainen. Toimi kohdan (1) ohjeen mukaan ja lisää sitten
nestettä, joka vastaa valmistajan suositusta. Jos
ongelma ei poistu, toimi kohdan (2) ohjeen mukaan.
+ Palaa yhtäjaksoisesti.
Elektronisen jarrupaineen
jakojärjestelmässä (REF) on
toimintahäiriö. Toimi kohdan (1) ohjeen mukaan ja sitten kohdan (2)
mukaan.
Merkkivalo
TilaSyy Toimenpiteet/huomioitavaa
1
Kojelaudan hallintalaitteet

14
Lukkiutumaton
jarrujärjestelmä (ABS)Palaa yhtäjaksoisesti.ABS-jarrujärjestelmässä on
toimintahäiriö.Auton tavallinen jarrutus on toiminnassa.
Aja varovasti maltillisella vauhdilla, toimi sitten kohdan (3) mukaan.
Merkkivalo TilaSyy Toimenpiteet/huomioitavaa
Huolto Palaa hetkellisesti ja
näytössä on viesti. Yksi tai useampi pieni toimintahäiriö,
joilla ei ole omaa erityistä
merkkivaloa, on havaittu. Tunnista toimintahäiriö mittaristoon tulevan viestin
avulla.
Voit korjata itse joitakin häiriöitä, kuten auki oleva ovi
tai hiukkassuodattimen alkava tukkeutuminen.
Muiden ongelmien kohdalla, kuten rengaspaineen
tarkkailujärjestelmän vika, toimi kohdan (3) ohjeen
mukaan.
Palaa yhtäjaksoisesti,
samalla näytössä on
viesti. Yksi tai useampi merkittävä
toimintahäiriö, joilla ei ole omaa
erityistä merkkivaloa, on havaittu. Tunnista toimintahäiriön syy mittaristoon tulevan
viestin avulla, ja toimi sitten kohdan (3) mukaan.
+ Huollon varoitusvalo
palaa yhtäjaksoisesti
ja huollon
jakoavainsymboli
vilkkuu ja jää sitten
palamaan.Huollon määräaikaisväli on ylitetty.
Auto on huollatettava mahdollisimman pian.
Vain BlueHDi Diesel -moottorien kanssa
(1) : Auto on ehdottomasti pysäytettävä
heti, kun se on tur vallista , ja sytytysvirta on
kytkettävä pois. (2): Ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.
(3)
: Ota pikaisesti yhteys CITROËN-verkostoon
tai valtuutettuun korjaamoon.
Oranssit varoitusvalot
Kojelaudan hallintalaitteet

15
MerkkivaloTilaSyy Toimenpiteet/huomioitavaa
AdBlue
®Palaa noin
30 sekuntia, kun
auto käynnistetään.
Lisäksi näyttöön tulee
viesti, joka ilmoittaa
ajettavissa olevan
ajomatkan. Ajettavissa oleva ajomatka on
800 –2
400 km.Täytä AdBlue®.
Palaa yhtäjaksoisesti, kun
sytytysvirta kytketään.
Lisäksi kuuluu merkkiääni
ja näyttöön tulee viesti,
joka ilmoittaa ajettavissa
olevan ajomatkan.Ajettavissa oleva ajomatka on
100–800
km. Lisää AdBlue®-ainetta mahdollisimman pian
tai
toimi kohdan (3) ohjeen mukaan.
Vilkkuu, lisäksi
kuuluu merkkiääni
ja näyttöön tulee
viesti, joka ilmoittaa
ajettavissa olevan
ajomatkan. Ajettavissa oleva ajomatka on alle
10 0


km. Lisää ehdottomasti
AdBlue
®-ainetta
käynnistykseneston välttämiseksi toimi kohdan (3)
mukaan.
Vilkkuu, samalla
kuuluu merkkiääni
ja käynnistämisen
estoviesti tulee
näkyviin. AdBlue
®-säiliö on tyhjä:
lainsäädännön vaatima
käynnistyksenestolaite estää
moottorin käynnistymisen. Lisää moottorin uudelleenkäynnistystä varten
AdBlue®-ainetta tai toimi kohdan (2) ohjeen mukaan.
AdBlue®-ainetta on ehdottomasti lisättävä säiliöön
vähintään 5 litraa.
1
Kojelaudan hallintalaitteet

16
MerkkivaloTilaSyy Toimenpiteet/huomioitavaa
+
+
SCR-
päästönrajoitusjärjestelmäPalaa yhtäjaksoisesti, kun
sytytysvirta kytketään, ja
samalla kuuluu merkkiääni
ja näytössä näytetään viesti.SCR-päästönrajoitusjärjestelmän
toimintahäiriö havaittu. Tämä varoitusviesti katoaa heti, kun
pakokaasupäästötaso palautuu vaatimusten
mukaiseksi.
AdBlue®-varoitusvalo
vilkkuu, kun sytytysvirta
kytketään. Samalla
huollon ja moottorin
itsediagnoosin
varoitusvalot palavat
yhtäjaksoisesti
ja lisäksi kuuluu
merkkiääni ja näytöllä
näytetään viesti, joka
ilmoittaa ajettavissa
olevan matkan.Näytetyn viestin mukaan
ajettavissa oleva matka on enintään
1
100 km, ennen kuin moottorin
käynnistyksenesto laukeaa.Toimi kohdan (3) ohjeen mukaan käynnistykseneston
välttämiseksi mahdollisimman pian.
AdBlue®-varoitusvalo
vilkkuu, kun sytytysvirta
kytketään. Samalla
huollon ja moottorin
itsediagnoosin
varoitusvalot palavat
yhtäjaksoisesti
ja lisäksi kuuluu
merkkiääni ja näytöllä
näytetään viesti, joka
ilmoittaa ajettavissa
olevan matkan.Moottorin käynnistymisen
estolaite estää moottorin
uudelleenkäynnistymisen
(kun sallittu ajomatka
päästönrajoitusjärjestelmän
toimintahäiriön todentamisen jälkeen
on ylitetty). Käynnistä moottori toimimalla kohdan (2) ohjeen
mukaan.
Kojelaudan hallintalaitteet

17

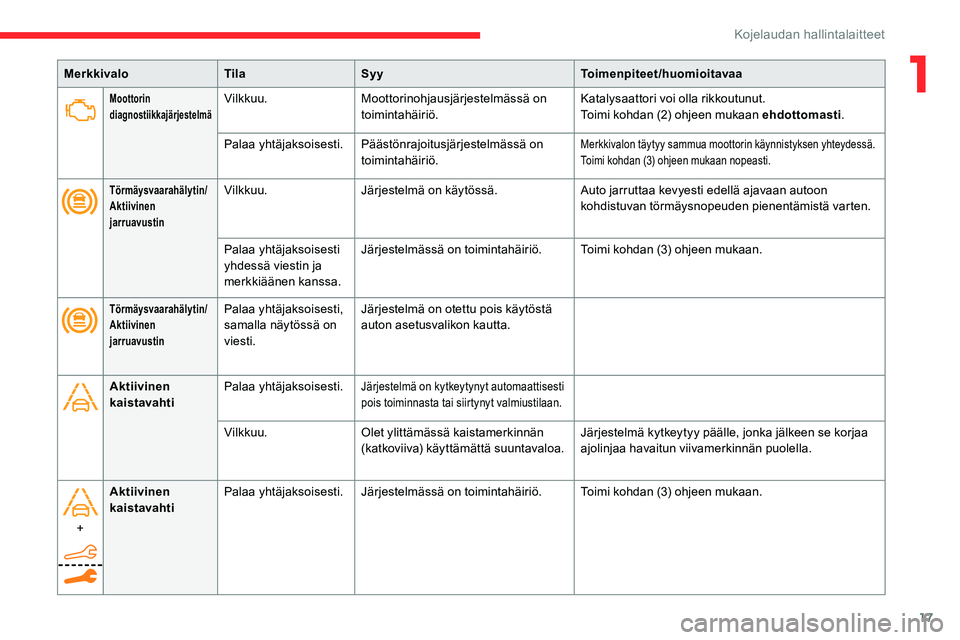

Moottorin
diagnostiikkajärjestelmäVilkkuu.Moottorinohjausjärjestelmässä on
toimintahäiriö. Katalysaattori voi olla rikkoutunut.
Toimi kohdan (2) ohjeen mukaan ehdottomasti
.
Palaa yhtäjaksoisesti. Päästönrajoitusjärjestelmässä on
toimintahäiriö.
Merkkivalon täytyy sammua moottorin käynnistyksen yhteydessä.
Toimi kohdan (3) ohjeen mukaan nopeasti.
Merkkivalo TilaSyy Toimenpiteet/huomioitavaa
Törmäysvaarahälytin/
Aktiivinen
jarruavustinVilkkuu.Järjestelmä on käytössä. Auto jarruttaa kevyesti edellä ajavaan autoon
kohdistuvan törmäysnopeuden pienentämistä varten.
Palaa yhtäjaksoisesti
yhdessä viestin ja
merkkiäänen kanssa. Järjestelmässä on toimintahäiriö.
Toimi kohdan (3) ohjeen mukaan.
Törmäysvaarahälytin/
Aktiivinen
jarruavustinPalaa yhtäjaksoisesti,
samalla näytössä on
viesti.Järjestelmä on otettu pois käytöstä
auton asetusvalikon kautta.
Aktiivinen
kaistavahti Palaa yhtäjaksoisesti.
Järjestelmä on kytkeytynyt automaattisesti
pois toiminnasta tai siirtynyt valmiustilaan.
Vilkkuu.
Olet ylittämässä kaistamerkinnän
(katkoviiva) käyttämättä suuntavaloa. Järjestelmä kytkeytyy päälle, jonka jälkeen se korjaa
ajolinjaa havaitun viivamerkinnän puolella.
+ Aktiivinen
kaistavahti
Palaa yhtäjaksoisesti. Järjestelmässä on toimintahäiriö.
Toimi kohdan (3) ohjeen mukaan.
1
Kojelaudan hallintalaitteet

18

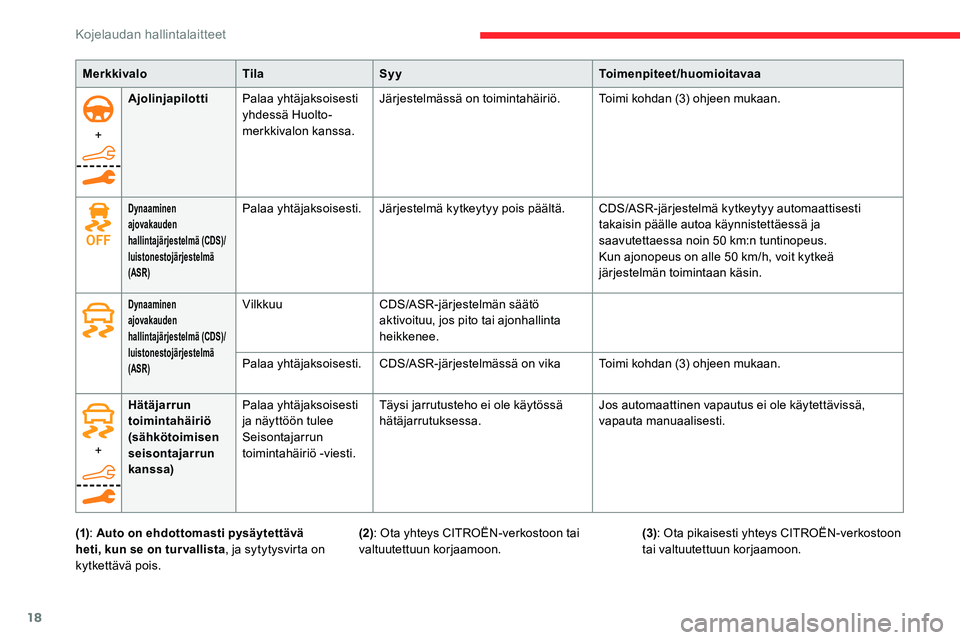

+Ajolinjapilotti
Palaa yhtäjaksoisesti
yhdessä Huolto-
merkkivalon kanssa. Järjestelmässä on toimintahäiriö.
Toimi kohdan (3) ohjeen mukaan.
Dynaaminen
ajovakauden
hallintajärjestelmä (CDS)/
luistonestojärjestelmä
(ASR)Palaa yhtäjaksoisesti.Järjestelmä kytkeytyy pois päältä. CDS/ASR-järjestelmä kytkeytyy automaattisesti
takaisin päälle autoa käynnistettäessä ja
saavutettaessa noin 50


km:n tuntinopeus.
Kun ajonopeus on alle 50
km/h, voit kytkeä
järjestelmän toimintaan käsin.
Dynaaminen
ajovakauden
hallintajärjestelmä (CDS)/
luistonestojärjestelmä
(ASR)Vilkkuu CDS/ASR-järjestelmän säätö
aktivoituu, jos pito tai ajonhallinta
heikkenee.
Palaa yhtäjaksoisesti. CDS/ASR-järjestelmässä on vika Toimi kohdan (3) ohjeen mukaan.
+ Hätäjarrun
toimintahäiriö
(sähkötoimisen
seisontajarrun
kanssa) Palaa yhtäjaksoisesti
ja näyttöön tulee
Seisontajarrun
toimintahäiriö
- viesti.Täysi jarrutusteho ei ole käytössä
hätäjarrutuksessa.
Jos automaattinen vapautus ei ole käytettävissä,
vapauta manuaalisesti.
Merkkivalo
TilaSyy Toimenpiteet/huomioitavaa
(1) : Auto on ehdottomasti pysäytettävä
heti, kun se on tur vallista , ja sytytysvirta on
kytkettävä pois. (3)
: Ota pikaisesti yhteys CITROËN-verkostoon
tai valtuutettuun korjaamoon.
(2): Ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.
Kojelaudan hallintalaitteet
