139

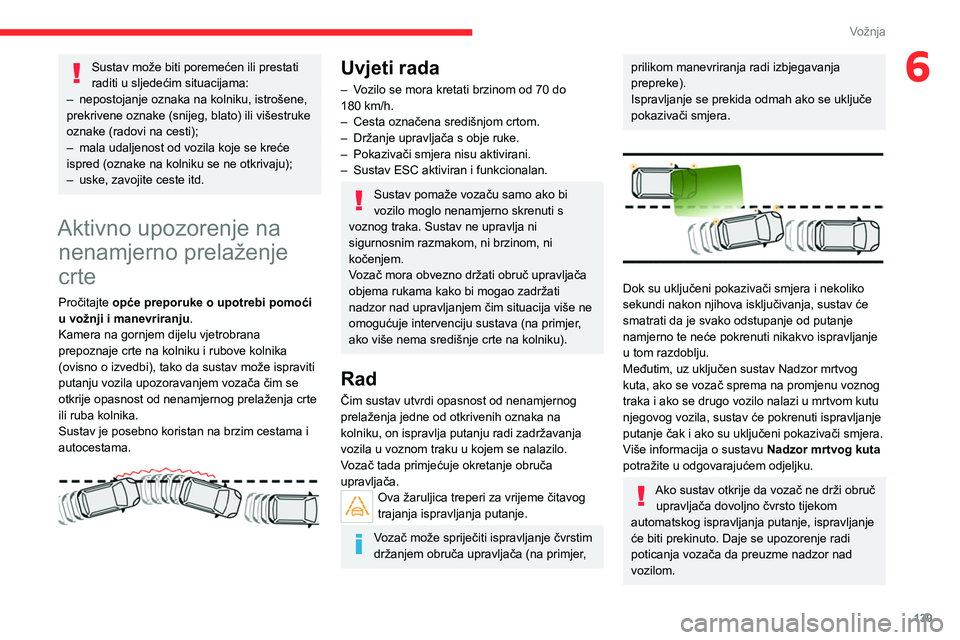

Vožnja
6Sustav može biti poremećen ili prestati
raditi u sljedećim situacijama:
–

nepostojanje oznaka na kolniku, istrošene,
prekrivene oznake (snijeg, blato) ili višestruke
oznake (radovi na cesti);
–


mala udaljenost od vozila koje se kreće
ispred (oznake na kolniku se ne otkrivaju);
–


uske, zavojite ceste itd.
Aktivno upozorenje na nenamjerno prelaženje
crte
Pročitajte opće preporuke o upotrebi pomoći
u vožnji i manevriranju .
Kamera na gornjem dijelu vjetrobrana
prepoznaje crte na kolniku i rubove kolnika
(ovisno o izvedbi), tako da sustav može ispraviti
putanju vozila upozoravanjem vozača čim se
otkrije opasnost od nenamjernog prelaženja crte
ili ruba kolnika.
Sustav je posebno koristan na brzim cestama i
autocestama.


Uvjeti rada
– Vozilo se mora kretati brzinom od 70 do
180 km/h.
–

Cesta označena središnjom crtom.
–


Držanje upravljača s obje ruke.
–


Pokazivači smjera nisu aktivirani.
–


Sustav ESC aktiviran i funkcionalan.
Sustav pomaže vozaču samo ako bi
vozilo moglo nenamjerno skrenuti s
voznog traka. Sustav ne upravlja ni
sigurnosnim razmakom, ni brzinom, ni
kočenjem.
Vozač mora obvezno držati obruč upravljača
objema rukama kako bi mogao zadržati
nadzor nad upravljanjem čim situacija više ne
omogućuje intervenciju sustava (na primjer,
ako više nema središnje crte na kolniku).
Rad
Čim sustav utvrdi opasnost od nenamjernog
prelaženja jedne od otkrivenih oznaka na
kolniku, on ispravlja putanju radi zadržavanja
vozila u voznom traku u kojem se nalazilo.
Vozač tada primjećuje okretanje obruča
upravljača.
Ova žaruljica treperi za vrijeme čitavog
trajanja ispravljanja putanje.
Vozač može spriječiti ispravljanje čvrstim
držanjem obruča upravljača (na primjer,
prilikom manevriranja radi izbjegavanja
prepreke).
Ispravljanje se prekida odmah ako se uključe
pokazivači smjera.


Dok su uključeni pokazivači smjera i nekoliko
sekundi nakon njihova isključivanja, sustav će
smatrati da je svako odstupanje od putanje
namjerno te neće pokrenuti nikakvo ispravljanje
u tom razdoblju.
Međutim, uz uključen sustav Nadzor mrtvog
kuta, ako se vozač sprema na promjenu voznog
traka i ako se drugo vozilo nalazi u mrtvom kutu
njegovog vozila, sustav će pokrenuti ispravljanje
putanje čak i ako su uključeni pokazivači smjera.
Više informacija o sustavu Nadzor mrtvog kuta
potražite u odgovarajućem odjeljku.
Ako sustav otkrije da vozač ne drži obruč upravljača dovoljno čvrsto tijekom
automatskog ispravljanja putanje, ispravljanje
će biti prekinuto. Daje se upozorenje radi
poticanja vozača da preuzme nadzor nad
vozilom.

140
Vožnja
Ograničenja u radu
Sustav automatski prelazi u stanje pripravnosti u
sljedećim slučajevima:
– ESC isključen ili u tijeku regulacije.
– brzina manja od 70 km/h ili veća od 180 km/h,
– električni priključak prikolice.
– otkrivanje korištenja tankog rezervnog kotača
(što se ne otkriva odmah tako da se preporučuje
isključivanje funkcije).
– otkrivanje dinamičnog ponašanja u vožnji,
pritisak na papučicu kočnice ili gasa.
– vožnja preko uzdužnih oznaka.
– uključivanje pokazivača smjera.
– prelaženje unutarnje crte u zavoju.
– vožnja u oštrom zavoju.
Situacije u vožnji i pridružena upozorenja
U sljedećoj tablici opisana su upozorenja i poruke koje se prikazuju u raznim situacijama u vožnji.
Ta upozorenja ne prikazuju se uzastopno.
Status funkcije Žaruljica pokazivača Prikaz i/ili poruka Komentari
OFF

(siva)
Funkcija je isključena.
ON

(siva) Uključena funkcija, neispunjeni uvjeti:
–

brzina manja od 70 km/h (44 mph),
–

nema prepoznavanja crte
–
sustavi ASR/DSC se isključuju ili je u tijeku upravljanje
sustava ESC,
–

"sportska" vožnja.
ON

(siva)
Automatsko isključivanje / prelazak funkcije u pripravnost
(na primjer: otkrivanje priključene prikolice, korištenje
tankog rezervnog kotača).
ON

(zelena) Otkrivene su oznake na kolniku.
Brzina veća od 70 km/h (44 mph).
ON

(narančasta)/(zelena)
Sustav ispravlja putanju na strani otkrivanja opasnosti od
nehotičnog prelaženja (narančasta crta).

141
Vožnja

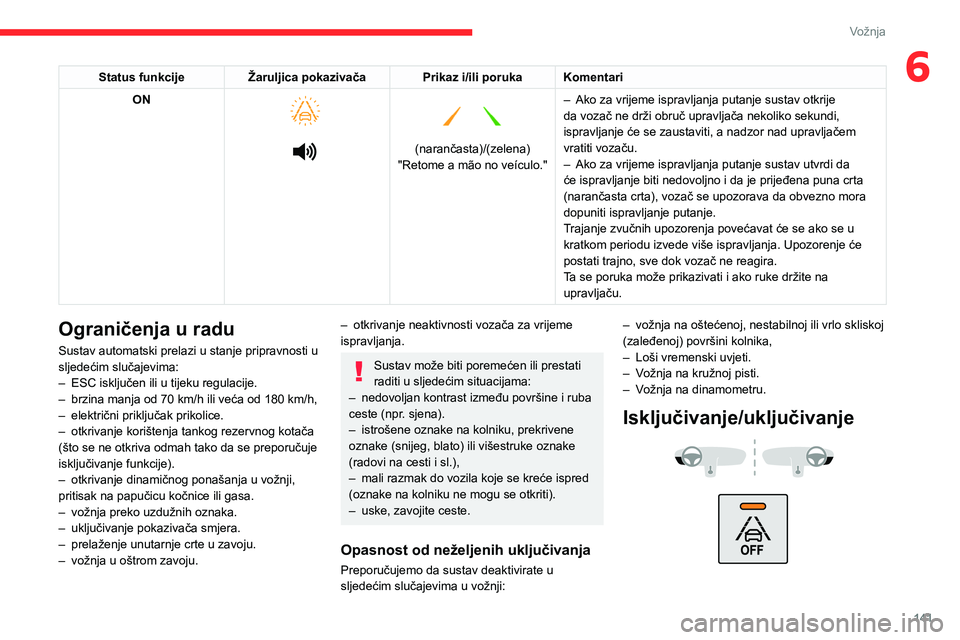

6Status funkcijeŽaruljica pokazivača Prikaz i/ili poruka Komentari
ON




(narančasta)/(zelena)
"Retome a mão no veículo." –

Ako za vrijeme ispravljanja putanje sustav otkrije
da vozač ne drži obruč upravljača nekoliko sekundi,
ispravljanje će se zaustaviti, a nadzor nad upravljačem
vratiti vozaču.
–
Ako za vrijeme ispravljanja putanje sustav utvrdi da
će ispravljanje biti nedovoljno i da je prijeđena puna crta
(narančasta crta), vozač se upozorava da obvezno mora
dopuniti ispravljanje putanje.
T
rajanje zvučnih upozorenja povećavat će se ako se u
kratkom periodu izvede više ispravljanja. Upozorenje će
postati trajno, sve dok vozač ne reagira.
Ta se poruka može prikazivati i ako ruke držite na
upravljaču.
Ograničenja u radu
Sustav automatski prelazi u stanje pripravnosti u
sljedećim slučajevima:
–

ESC isključen ili u tijeku regulacije.
–


brzina manja od 70
km/h ili veća od 180 km/h,
–

električni priključak prikolice.
–


otkrivanje korištenja tankog rezervnog kotača
(što se ne otkriva odmah tako da se preporučuje
isključivanje funkcije).
–


otkrivanje dinamičnog ponašanja u vožnji,
pritisak na papučicu kočnice ili gasa.
–


vožnja preko uzdužnih oznaka.
–


uključivanje pokazivača smjera.
–


prelaženje unutarnje crte u zavoju.
–


vožnja u oštrom zavoju.
– otkrivanje neaktivnosti vozača za vrijeme
ispravljanja.
Sustav može biti poremećen ili prestati
raditi u sljedećim situacijama:
–

nedovoljan kontrast između površine i ruba
ceste (npr

. sjena).
–

istrošene oznake na kolniku, prekrivene
oznake (snijeg, blato) ili višestruke oznake
(radovi na cesti i sl.),
–


mali razmak do vozila koje se kreće ispred
(oznake na kolniku ne mogu se otkriti).
–


uske, zavojite ceste.
Opasnost od neželjenih uključivanja
Preporučujemo da sustav deaktivirate u
sljedećim slučajevima u vožnji: –

vožnja na oštećenoj, nestabilnoj ili vrlo skliskoj
(zaleđenoj) površini kolnika,
–

Loši vremenski uvjeti.
–

V
ožnja na kružnoj pisti.
–
V
ožnja na dinamometru.
Isključivanje/uključivanje

142
Vožnja
► Pritisnite ovaj gumb za isključivanje /
ponovno uključivanje sustava.
Isključivanje se potvrđuje paljenjem
žaruljica na tipki i na ploči s
instrumentima.
Sustav se automatski se ponovno uključuje
nakon svakog uključivanja kontakta.
Neispravnost u radu
U slučaju neispravnosti, na ploči s
instrumentima pale se ove žaruljice
upozorenja, a prikazat će se i poruka te zvučni
signal.
Zatražite provjeru u mreži CITROËN ili u nekoj
stručnoj radionici.
Nadzor mrtvog kuta
Pročitajte opće preporuke o upotrebi pomoći
u vožnji i manevriranju .


Ovaj sustav sadrži senzore koji se nalaze unutar
branika i upozoravaju vozača na potencijalno
opasnu prisutnost drugog vozila (automobil,
kamion, motocikl) u mrtvom kutu njegovog vozila
(područja koja su skrivena izvan vidnog polja
vozača).


Upozorenje se dojavljuje stalno upaljenom
žaruljicom u vanjskom retrovizoru na
odgovarajućoj strani:
–

odmah, ako vas drugo vozilo pretječe;
–


nakon oko jedne sekunde, ako vaše vozilo
sporo pretječe drugo vozilo.
Uključivanje/isključivanje
Postavlja se putem izbornika Rasvj. za
vožnju / Vozilo na taktilnom ekranu.
Tijekom pokretanja vozila uključuje se žaruljica
na svakom retrovizoru u znak aktivacije sustava.
Status sustava memorira se prilikom isključivanja
kontakta.
Sustav se automatski isključuje u slučaju
vuče s kukom za vuču koju je
homologirao CITROËN.
Radni uvjeti
– Sva vozila kreću se u istom smjeru i na
susjednim trakovima. –

V
ozilo se mora kretati brzinom od 12 do
140 km/h.
–
Kada pretječete vozilo, razlika u brzini manja
je od 10
km/h.
–
Kada pretječete vozilom, razlika u brzini manja
je od 25
km/h.
–
Promet je normalan.
–

Kada jako dugo pretječete vozilo i kada vozilo
koje pretječete ostaje u mrtvom kutu.
–

V
ozilo se kreće ravno ili blago skreće,
–
V
aše vozilo ne vuče prikolicu, kamp-kućicu itd.
Ograničenja u radu

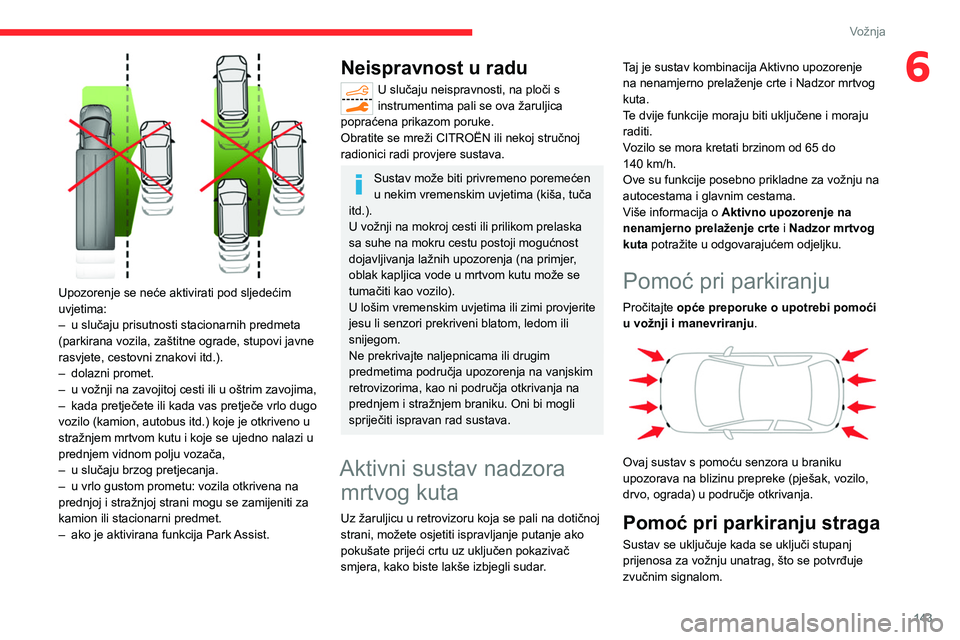

143
Vožnja
6

Upozorenje se neće aktivirati pod sljedećim
uvjetima:
–
u slučaju prisutnosti stacionarnih predmeta
(parkirana vozila, zaštitne ograde, stupovi javne
rasvjete, cestovni znakovi itd.).
–


dolazni promet.
–


u vožnji na zavojitoj cesti ili u oštrim zavojima,
–


kada pretječete ili kada vas pretječe vrlo dugo
vozilo (kamion, autobus itd.) koje je otkriveno u
stražnjem mrtvom kutu i koje se ujedno nalazi u
prednjem vidnom polju vozača,
–


u slučaju brzog pretjecanja.
–


u vrlo gustom prometu: vozila otkrivena na
prednjoj i stražnjoj strani mogu se zamijeniti za
kamion ili stacionarni predmet.
–


ako je aktivirana funkcija Park
Assist.
Neispravnost u radu
U slučaju neispravnosti, na ploči s
instrumentima pali se ova žaruljica
popraćena prikazom poruke.
Obratite se mreži CITROËN ili nekoj stručnoj
radionici radi provjere sustava.
Sustav može biti privremeno poremećen
u nekim vremenskim uvjetima (kiša, tuča
itd.).
U vožnji na mokroj cesti ili prilikom prelaska
sa suhe na mokru cestu postoji mogućnost
dojavljivanja lažnih upozorenja (na primjer,
oblak kapljica vode u mrtvom kutu može se
tumačiti kao vozilo).
U lošim vremenskim uvjetima ili zimi provjerite
jesu li senzori prekriveni blatom, ledom ili
snijegom.
Ne prekrivajte naljepnicama ili drugim
predmetima područja upozorenja na vanjskim
retrovizorima, kao ni područja otkrivanja na
prednjem i stražnjem braniku. Oni bi mogli
spriječiti ispravan rad sustava.
Aktivni sustav nadzora mrtvog kuta
Uz žaruljicu u retrovizoru koja se pali na dotičnoj
strani, možete osjetiti ispravljanje putanje ako
pokušate prijeći crtu uz uključen pokazivač
smjera, kako biste lakše izbjegli sudar. Taj je sustav kombinacija Aktivno upozorenje
na nenamjerno prelaženje crte i Nadzor mrtvog
kuta.
Te dvije funkcije moraju biti uključene i moraju
raditi.
Vozilo se mora kretati brzinom od 65 do
140
km/h.
Ove su funkcije posebno prikladne za vožnju na
autocestama i glavnim cestama.
Više informacija o Aktivno upozorenje na
nenamjerno prelaženje crte i Nadzor mrtvog
kuta potražite u odgovarajućem odjeljku.
Pomoć pri parkiranju
Pročitajte opće preporuke o upotrebi pomoći
u vožnji i manevriranju .


Ovaj sustav s pomoću senzora u braniku
upozorava na blizinu prepreke (pješak, vozilo,
drvo, ograda) u područje otkrivanja.
Pomoć pri parkiranju straga
Sustav se uključuje kada se uključi stupanj
prijenosa za vožnju unatrag, što se potvrđuje
zvučnim signalom.

144
Vožnja
Ograničenja u radu
Nagib vozila ako je prtljažnik opterećen može
poremetiti mjerenje udaljenosti.
Neispravnost u radu
U slučaju neispravnosti pri
uključivanju stupanja prijenosa za
vožnju unatrag, na ploči s instrumentima pali se
jedna od žaruljica upozorenja, uz poruku i zvučni
signal (kratak pisak).
Ako se pojavi neispravnost za vrijeme korištenja
sustava za pomoć pri parkiranju, funkcija će se
isključiti.
Obratite se predstavniku CITROËN ili nekoj
stručnoj radionici radi provjere sustava.
Top Rear Vision - Top 360 Vision
Pročitajte opće preporuke o upotrebi pomoći
u vožnji i manevriranju .


6XVWDYVHLVN\
OMX

145
Vožnja
6Ograničenja u radu
Nagib vozila ako je prtljažnik opterećen može
poremetiti mjerenje udaljenosti.
Neispravnost u radu
U slučaju neispravnosti pri
uključivanju stupanja prijenosa za
vožnju unatrag, na ploči s instrumentima pali se
jedna od žaruljica upozorenja, uz poruku i zvučni
signal (kratak pisak).
Ako se pojavi neispravnost za vrijeme korištenja
sustava za pomoć pri parkiranju, funkcija će se
isključiti.
Obratite se predstavniku CITROËN ili nekoj
stručnoj radionici radi provjere sustava.
Top Rear Vision - Top 360 Vision
Pročitajte opće preporuke o upotrebi pomoći
u vožnji i manevriranju .


Kad motor radi, ti sustavi osiguravaju prikaz
neposredne okoline vozila na taktilnom ekranu
pomoću jedne kamere za Top Rear Vision i dviju
kamera za Top 360 Vision.




Ekran je podijeljen na dva dijela: s
kontekstualnim prikazom i s prikazom vozila i
neposredne okoline odozgo.
Parkirni senzori dopunjuju podatke o pogledu na
vozilo odozgo.
Mogu se prikazivati razni kontekstualni prikazi:
–
Standardni pogled.
–


pogled pod 180°.
–


Zumirani pogled.
Način rada

AUTO uključen je prema zadanim
postavkama.
U ovom načinu rada sustav će odabrati najbolji
pogled za prikaz (standardni ili zumirani).
Vrsta pogleda može se promijeniti u svakom
trenutku za vrijeme manevriranja. ►

Pritisnite tipku u donjem lijevom kutu taktilnog
ekrana.
►

Označite vrstu pogleda:
•

"
Standardni pogled
".
•
"
180° view".
•
"
Zumirani pogled
".
•
"
AUTO view".
Na ekranu se odmah prikazuje izabrani pogled.
Status funkcije ne memorira se nakon prekida
kontakta.
Princip rada

Upotrebom jedne ili dviju kamera snima se
neposredna okolina vozila pri manevriranju
malom brzinom.
Slika neposredne okoline s gornje strane vozila
rekonstruira se (prikazuje se između plavih linija)
u stvarnom vremenu za vrijeme manevriranja.
Time se olakšava izravnavanje vozila prilikom
parkiranja i daje uvid u sve prepreke u
blizini. Slika se automatski briše ako je vozilo
zaustavljeno duže vrijeme.

146
Vožnja
Dodatne informacije o području oko vozila
pruža i pomoć pri parkiranju.
Pogled pod 180°

Pogled pod 180° olakšava izlazak iz parkirnog
mjesta u vožnji unatrag, jer se na vrijeme
prikazuju druga vozila, pješaci ili biciklisti.
Ovaj pogled ne preporučuje se za cijelo
manevriranje.
Sastoji se od 3 područja: lijevo A, središnje B i
desno C.
Ovaj pogled može se izabrati samo u izborniku
za promjenu pogleda.
Uz funkciju Top 360 Vision slika se izrađuje
upotrebom obje kamere pri kretanju vozila prema
naprijed i unatrag.
Kad je funkcija aktivirana, možda se neće
prikazati pogled odozgo. Ako se sustav aktivira
nakon početka vožnje, pogled odozgo može se u
potpunosti prikazati.
Top Rear Vision
Pogled straga

Za uključivanje kamere na svjetlima registarske
pločice, uključite stupanj prijenosa za vožnju
unatrag i ne vozite brže od 10
km/h.
Sustav je isključen:
–

Automatski, pri brzini većoj od 10
km/h.
–

Automatski, ako je otvoren poklopac
prtljažnika.
–


Nakon prebacivanja iz stupnja prijenosa za
vožnju unatrag (slika će se prikazati 7 sekundi).
–


Pritiskom na bijelu strelicu u gornjem lijevom
kutu taktilnog ekrana.
Program AUTO

Taj način rada je normalno uključen.
Pomoću senzora na stražnjem braniku,
automatski program omogućuje prelazak s
pogleda straga (standardni pogled) na pogled
odozgo (zumirani pogled), prilikom približavanja
prepreci za vrijeme manevriranja na razini
crvene crte (na manje od 30
cm).
Standardni pogled

Na ekranu je prikazano područje iza vozila.
Plave crte 1 predstavljaju širinu vozila s
otklopljenim retrovizorima; njihov se položaj
mijenja ovisno o položaju obruča upravljača.
Crvena crta 2 predstavlja udaljenost od 30 cm
od stražnjeg branika, a dvije plave crte 3 i 4
udaljenost od 1, odnosno 2
m.
Taj je pogled dostupan u načinu rada AUTO ili se
može izabrati u izborniku za promjenu pogleda.
Zumirani pogled

Kamera snima okolinu prilikom manevriranja i
izrađuje pogled odozgo prema natrag u bliskoj
okolici, što omogućuje manevriranje vozilom s
obzirom na okolne prepreke.
Taj je pogled dostupan u načinu rada AUTO ili se
može izabrati u izborniku za promjenu pogleda.
Prikazane prepreke mogu se činiti dalje
nego što jesu.
Za vrijeme manevriranja, važno je provjeravati
bočne strane pomoću retrovizora.

147
Vožnja
6Dodatne informacije o području oko vozila
pruža i pomoć pri parkiranju.
Pogled pod 180°

Pogled pod 180° olakšava izlazak iz parkirnog
mjesta u vožnji unatrag, jer se na vrijeme
prikazuju druga vozila, pješaci ili biciklisti.
Ovaj pogled ne preporučuje se za cijelo
manevriranje.
Sastoji se od 3 područja: lijevo A, središnje B i
desno C.
Ovaj pogled može se izabrati samo u izborniku
za promjenu pogleda.
Top 360 Vision
Vozilo ima prednju kameru koja se nalazi u
prednjoj maski i stražnju kameru koja se nalazi
blizu svjetala registarske pločice.
Pomoću tih kamera sustav može prikazivati
blisku okolinu vozila na taktilnom ekranu, s
pogledima na područje iza vozila (pogled
straga) ako je uključen stupanj prijenosa za
vožnju unatrag i pogledima na područje ispred
vozila (pogled sprijeda), ako je ručica mjenjača
u neutralnom položaju ili ako je uključen neki
stupanj prijenosa.
Pogled straga

Sustav će se automatski aktivirati nakon
uključivanja stupnja za vožnju unatrag.
Sustav je isključen:
–

automatski pri brzini većoj od oko 10
km/h (6
mph).
–

pri prebacivanju iz stupnja prijenosa za vožnju
unatrag (sliku prikaza straga zamijenit će nakon
7 sekundi slika prikaza sprijeda).
– pritiskom na bijelu strelicu u gornjem lijevom
kutu taktilnog ekrana.
U slučaju postavljanja prikolice ili nosača
bicikla na kuku za vuču, područje iza
vozila u prikazu odozgo postat će tamno.
Rekonstrukciju okoline provodi samo prednja
kamera.
Pogledi straga slični su onima za Top Rear
Vision.
Više informacija o sustavu Top Rear Vision
potražite u odgovarajućem odjeljku.
Vidljivost sprijeda i straga

Uz pokrenut motor i brzinu manju od 20
km/h (12 mph), sustav se uključuje putem
izbornika Rasvj. za vožnju
/ Vozilo na taktilnom
ekranu:
►

Odaberite „
Vizualna panoram. pomoć “.
Način rada AUTO uključuje se kao osnovna
postavka, s pogledom sprijeda ako je mjenjač
u neutralnom položaju ili u nekom stupnju

148
Vožnja
Pogled pod kutom 180°

Pogled pod kutom 180° olakšava izlazak iz
parkirnog mjesta u vožnji naprijed, jer je moguće
vidjeti vozila koja se približavaju, pješake ili
bicikliste.
Ovaj pogled ne preporučuje se za cijelo
manevriranje.
Podijeljen je na 3 područja: lijevo A, središnje B
i desno C.
Ovaj pogled može se izabrati samo u izborniku
za promjenu pogleda.
Park Assist
Pročitajte opće preporuke o upotrebi pomoći
u vožnji i manevriranju .
prijenosa, odnosno s pogledom straga, ako je
uključen stupanj za vožnju unatrag.
Sustav je isključen:
–

Automatski pri brzini većoj od oko 30
km/h
(slika će se privremeno ugasiti iznad 20
km/h),
–

Pritiskom na bijelu strelicu u gornjem lijevom
kutu taktilnog ekrana.
Program AUTO

Taj način rada je normalno uključen.
Pomoću senzora na prednjem braniku,
automatski pogled omogućuje prelazak s
pogleda sprijeda (standardno) na pogled odozgo
(zum) prilikom približavanja prepreci za vrijeme
manevriranja.
Standardni pogled

Na ekranu se prikazuje područje ispred vozila.
Narančaste crte 1 predstavljaju širinu vašeg
vozila sa rasklopljenim retrovizorima; njihov
smjer ovisi o položaju upravljača.
Crvena crta 2 predstavlja udaljenost od 30 od
prednjeg odbojnika; dvije narančaste crte 3 i 4
označavaju 1 m odnosno 2 m.
Taj je pogled dostupan u načinu rada AUTO ili se
može izabrati u izborniku za promjenu pogleda.
Zumirani pogled

Kamera snima okolinu prilikom manevriranja i
izrađuje pogled odozgo prema natrag u bliskoj
okolini, što omogućuje manevriranje vozilom s
obzirom na okolne prepreke.
Taj je pogled dostupan u načinu rada AUTO ili se
može izabrati u izborniku za promjenu pogleda.
Prikazane prepreke mogu se činiti dalje
nego što jesu.
Za vrijeme manevriranja, važno je provjeravati
bočne strane pomoću retrovizora.
Parkirni senzori također dopunjuju informacije
o okolini vozila.
