CITROEN DS3 2014 Betriebsanleitungen (in German)

Praktische Tipps

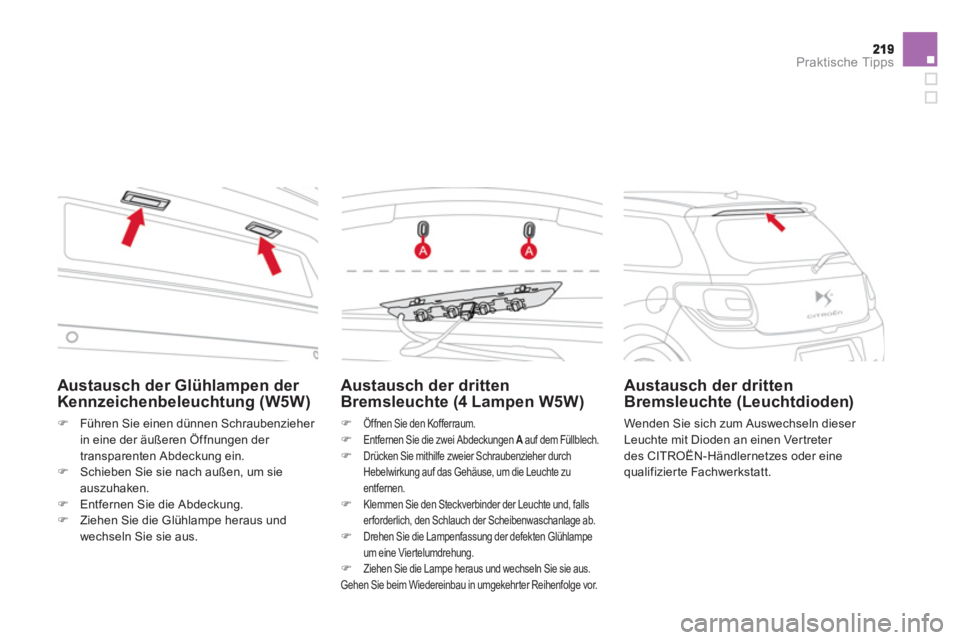

Austausch der drittenBremsleuchte (4 Lampen W5W)
) Öffnen Sie den Kofferraum.)
Entfernen Sie die zwei Abdeckungen Aauf dem Füllblech.A)
Drücken Sie mithilfe zweier Schraubenzieher durch Hebelwirkung auf das Gehäuse, um die Leuchte zu entfernen.)
Klemmen Sie den Steckverbinder der Leuchte und, falls erforderlich, den Schlauch der Scheibenwaschanlage ab. )
Drehen Sie die Lampenfassung der defekten Glühlampe um eine Vier telumdrehung. )
Ziehen Sie die Lampe heraus und wechseln Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.



Austausch der dritten
Bremsleuchte (Leuchtdioden)
Wenden Sie sich zum Auswechseln dieser Leuchte mit Dioden an einen Vertreter des CITROËN-Händlernetzes oder eine qualifizierte Fachwerkstatt.


Austausch der Glühlampen der
Kennzeichenbeleuchtung (W5W)
)Führen Sie einen dünnen Schraubenzieher
in eine der äußeren Öffnun
gen der
transparenten Abdeckung ein. )Schieben Sie sie nach außen, um sie auszuhaken. )Entfernen Sie die Abdeckung.)Ziehen Sie die Glühlampe heraus und
wechseln Sie sie aus.

Innenbeleuchtung
Deckenleuchte (1/W5W)
Die transparente Abdeckung der Deckenleuchte 1 miteinem kleinen Schraubendreher auf Seite des Schaltersausrasten, um an die defekte Lampe zu gelangen.
Kartenleseleuchten (2/W5W)
Die transparente Abdeckung der Deckenleuchte 1ausrasten. Um an die defekte Lampe zu gelangen, dieAbdeckung der betreffenden Leseleuchte 2ausrasten.



Kofferraumbeleuchtung (W5W)

Das Gehäuse ausrasten, indem der Sockel
nach hinten gedrückt wird.

Beleuchtung des Fußraumes und
des mittleren Ablagefaches (W5W)
Das Gehäuse ausrasten, um an die Lampe zu gelangen.


Handschuhfachbeleuchtung (W5W)


Das Gehäuse ausrasten, um an die Lampe zu gelangen.

221Praktische Tipps



















Austausch der Sicherungen

Einbau von elektrischem Zubehör
Die elektrische Anlage Ihres Fahrzeugs wurde so konzipier t, dass sie mit der elektrischen Serien- oder Sonderausstattung störungsfrei funktioniert.
Bitte wenden Sie sich entweder an einequalifizierte Fachwerkstatt oder einen CITROËN-Vertragspartner, bevor Sie noch weitere elektrische Zubehörteile einbauen.
Für die Behebung von Funktionsstörungen,deren Ursache der Einbau und die
Verwendung von elektrischem Zubehör, welches nicht von CITROËN geliefert und empfohlen wird und/oder nicht nach den entsprechenden Richtlinien eingebaut wurde, übernimmt CITROËN grundsätzlichkeine Haf tung, leistet keinen Ersatz und erstattet nicht die daraus entstandenenInstandsetzungskosten, insbesondere wenn die Stromaufnahme aller angeschlossenen Zubehörgeräte mehr als 10 mA beträgt.

Die Zange zum Abziehen der Sicherungen
und die für Ersatzsicherungen vorgesehenen Einbaustellen befinden sich an der
Deckelrückseite des Sicherungskastens am Armaturenbrett.
Zugang:)Ziehen Sie seitlich am Deckel und klappenSie ihn auf.)Nehmen Sie den Deckel ganz ab. )Ziehen Sie die Zange ab.

Zugang zum Werkzeug
Vor dem Austausch einer Sicherung muss
die Störungsursache ermittelt und behobenwerden. )Stellen Sie fest, welche Sicherung defekt ist, indemSie den Draht auf seinen Zustand untersuchen.
Austausch einer Sicherung
In OrdnungDefekt
) Benutzen Sie die Spezialzange, um dieSicherung abzuziehen. )
Ersetzen Sie die defekte Sicherung immer
durch eine Sicherung gleicher Stärke.) Vergewisser n Sie sich, dass die auf dem
Kasten eingravier te Nummer und die oben
auf der Sicherung eingravierte Stärke
mit den in den nachstehenden Tabellen
angegebenen Werten übereinstimmen.

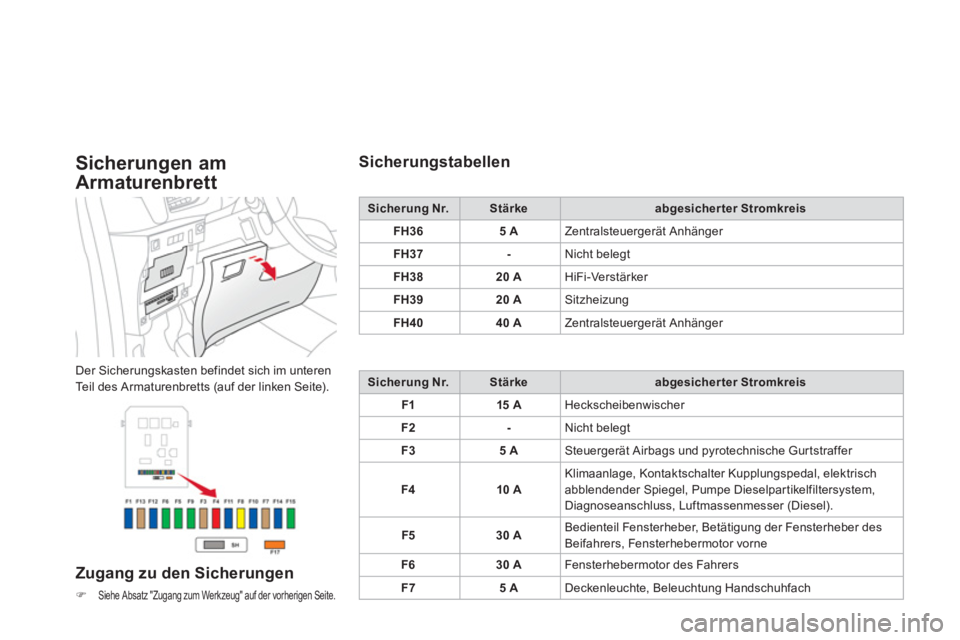

Sicherungen am
Armaturenbrett
Der Sicherungskasten befindet sich im unteren
Teil des Armaturenbretts (auf der linken Seite).
Zugang zu den Sicherungen
)Siehe Absatz "Zugang zum Werkzeug" auf der vorherigen Seite.



Sicherungstabellen
Sicherung Nr.Stärkeabgesicherter Stromkreis
FH3
65 AZentralsteuergerät Anhänger
FH3
7-Nicht belegt
FH3
820AHiFi-Verstärker
FH39
20 ASitzheizung
FH4
040 AZentralsteuergerät Anhänger
Sicherung Nr.Stärkeabgesicherter Stromkreis
F115 AHeckscheibenwischer
F2-Nicht belegt
F3 5
ASteuergerät Airbags und pyrotechnische Gurtstraffer
F410 AKlimaanlage, Kontaktschalter Kupplungspedal, elektrisch abblendender Spiegel, Pumpe Dieselpartikelfiltersystem, Diagnoseanschluss, Luftmassenmesser (Diesel).
F5
30 ABedienteil Fensterheber, Betätigung der Fensterheber des
Beifahrers, Fensterhebermotor vorne
F6
30 AFensterhebermotor des Fahrers
F7 5 ADeckenleuchte, Beleuchtung Handschuhfach

223Praktische Tipps

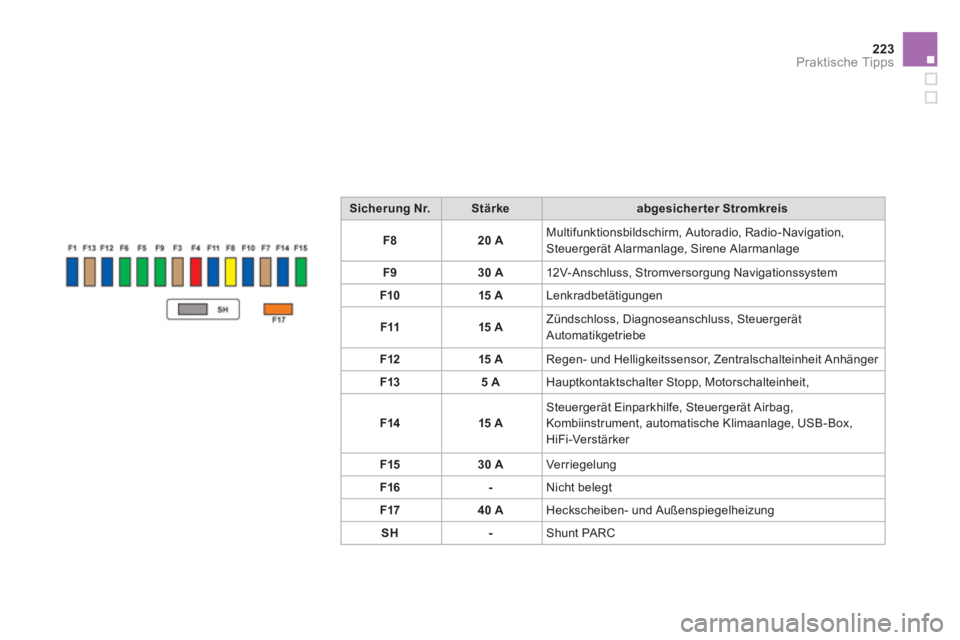

Sicherung Nr.Stärkeabgesicherter Stromkreis
F
820 AMultifunktionsbildschirm, Autoradio, Radio-Navigation, Steuergerät Alarmanlage, Sirene Alarmanlage
F
930 A12V- A nschluss, Stromversorgung Navigationssystem
F10 15
ALenkradbetätigungen
F1
115 AZündschloss, Diagnoseanschluss, SteuergerätAutomatikgetriebe
F1
215 ARegen- und Helligkeitssensor, Zentralschalteinheit Anhänger
F1
35 AHauptkontaktschalter Stopp, Motorschalteinheit,
F1415 ASteuergerät Einparkhilfe, Steuergerät Airbag, Kombiinstrument, automatische Klimaanlage, USB-Box,HiFi-Verstärker
F15
30 AVer r iegelung
F16-Nicht belegt
F1740 AHeckscheiben- und Außenspiegelheizung
SH-Shunt PARC

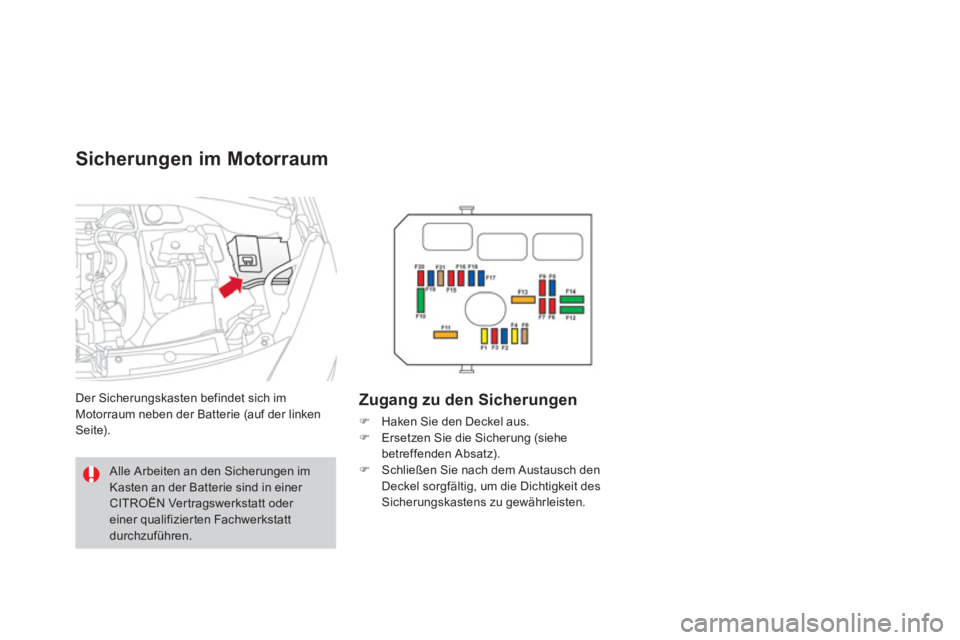

Sicherungen im Motorraum
Der Sicherungskasten befindet sich imMotorraum neben der Batterie (auf der linkenSeite).

Zugang zu den Sicherungen
)
Haken Sie den Deckel aus.)
Ersetzen Sie die Sicherung (siehe
betreffenden Absatz). ) Schließen Sie nach dem Austausch den
Deckel sorgfältig, um die Dichtigkeit desSicherungskastens zu gewährleisten.
Alle Arbeiten an den Sicherungen imKasten an der Batterie sind in einer CITROËN Vertragswerkstatt oder einer qualifizierten Fachwerkstatt durchzuführen.

225
Praktische Tipps

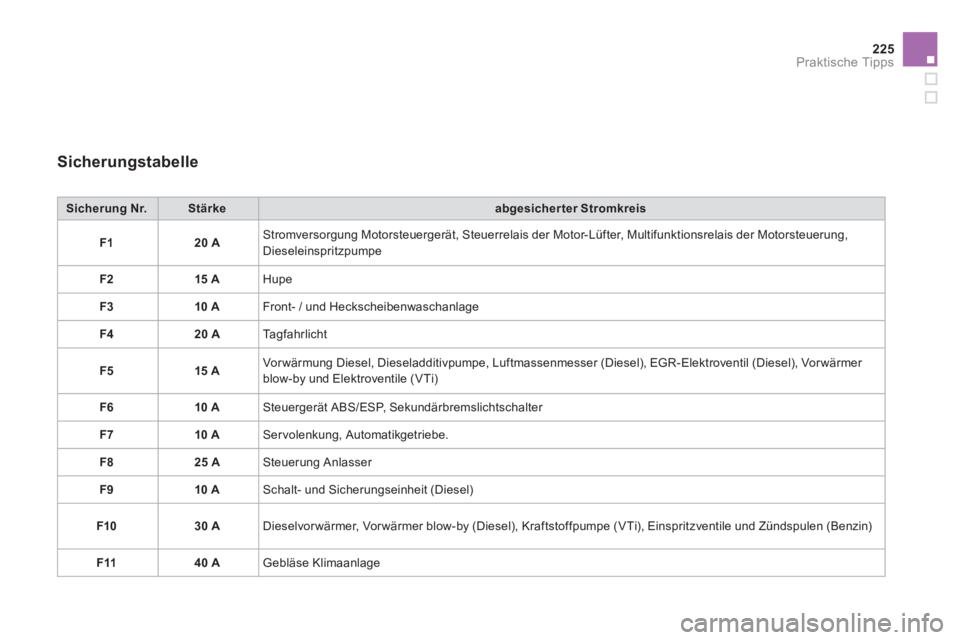

Sicherungstabelle
Sicherung Nr.Stärkeabgesicherter Stromkreis
F120 A Stromversorgung Motorsteuergerät, Steuerrelais der Motor-Lüfter, Multifunktionsrelais der Motorsteuerung,
Dieseleinspritzpumpe
F
215 A Hupe
F
310 A Front- / und Heckscheibenwaschanlage
F420 A
Tagfahrlicht
F5
15 A Vor wärmung Diesel, Dieseladditivpumpe, Luftmassenmesser (Diesel), EGR-Elektroventil (Diesel), Vor wärmer
blow-by und Elektroventile (VTi)
F
610 A Steuergerät ABS/ESP, Sekundärbremslichtschalter
F
710 A Servolenkung, Automatikgetriebe.
F8
25 A Steuerung Anlasser
F
910 A Schalt- und Sicherungseinheit (Diesel)
F10 30 A
Dieselvorwärmer, Vorwärmer blow-b
y (Diesel), Kraftstoffpumpe (VTi), Einspritzventile und Zündspulen (Benzin)
F1140 A Gebläse Klimaanlage

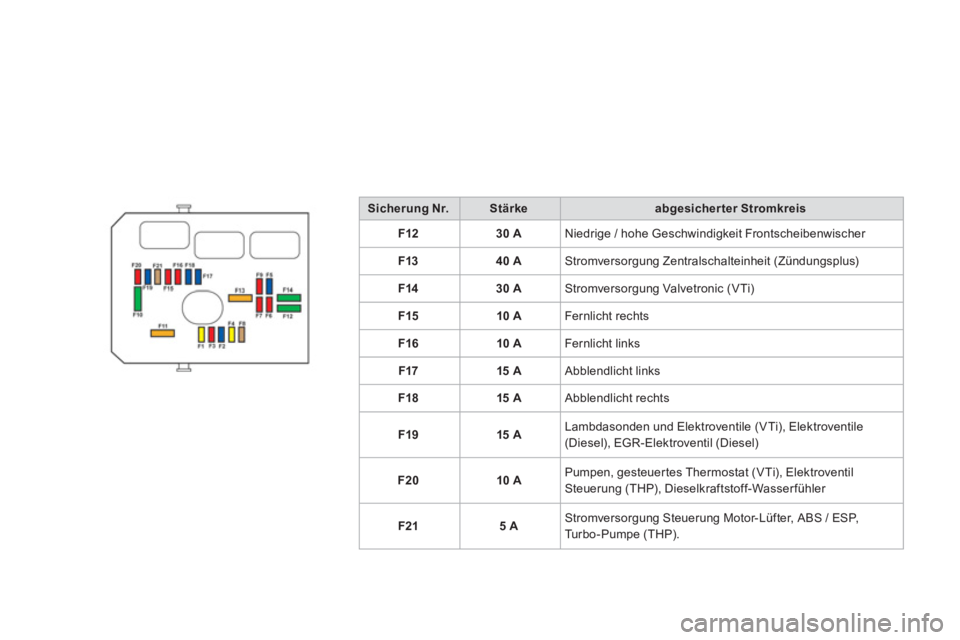

Sicherung Nr.Stärkeabgesicherter Stromkreis
F1230 ANiedrige / hohe Geschwindigkeit Frontscheibenwischer
F1
340 AStromversorgung Zentralschalteinheit (Zündungsplus)
F1
430 AStromversorgung Valvetronic (VTi)
F1
510 AFernlicht rechts
F16 10 A
Fernlicht links
F1715 A Abblendlicht links
F18 15 A
Abblendlicht rechts
F1
915 ALambdasonden und Elektroventile (VTi), Elektroventile
(Diesel), EGR-Elektroventil (Diesel)
F20 10 APumpen, gesteuer tes Thermostat
(VTi), Elektroventil Steuerung (THP), Dieselkraftstoff-Wasserfühler
F2
15 AStromversorgung Steuerung Motor-Lüfter, ABS / ESP,
Tu r b o - P u m p e (THP).

227Praktische Tipps

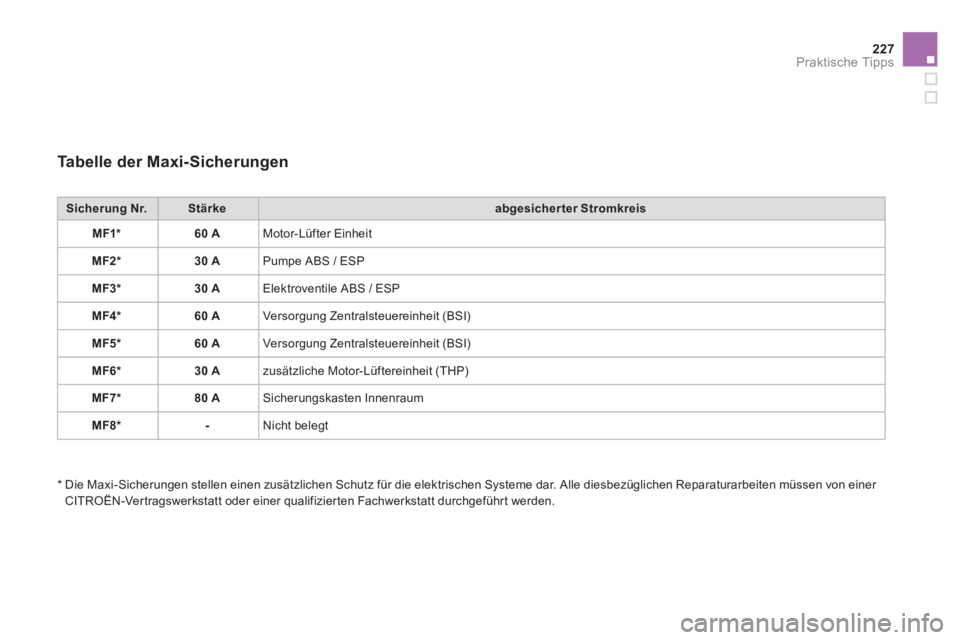

Tabelle der Maxi-Sicherungen
Sicherung Nr.Stärkeabgesicherter Stromkreis
MF1*60 A
Motor- Lüfter Einheit
MF2* 30 A
Pumpe ABS / ESP
MF3 * 30 A
Elektroventile ABS / ESP
MF4 * 60 A
Ver sorgung Zentralsteuereinheit (BSI)
MF5 *60 A
Ver sorgung Zentralsteuereinheit (BSI)
MF6 * 30 A
zusätzliche Motor-Lüftereinheit (THP)
MF7 * 80
A
Sicherungskasten Innenraum
MF8 *-
Nicht belegt

*

Die Maxi-Sicherungen stellen einen zusätzlichen Schutz für die elektrischen Systeme dar. Alle diesbezüglichen Reparaturarbeiten müssen von einer
CITROËN-Vertragswerkstatt oder einer qualifizierten Fachwerkstatt durchgeführt werden.

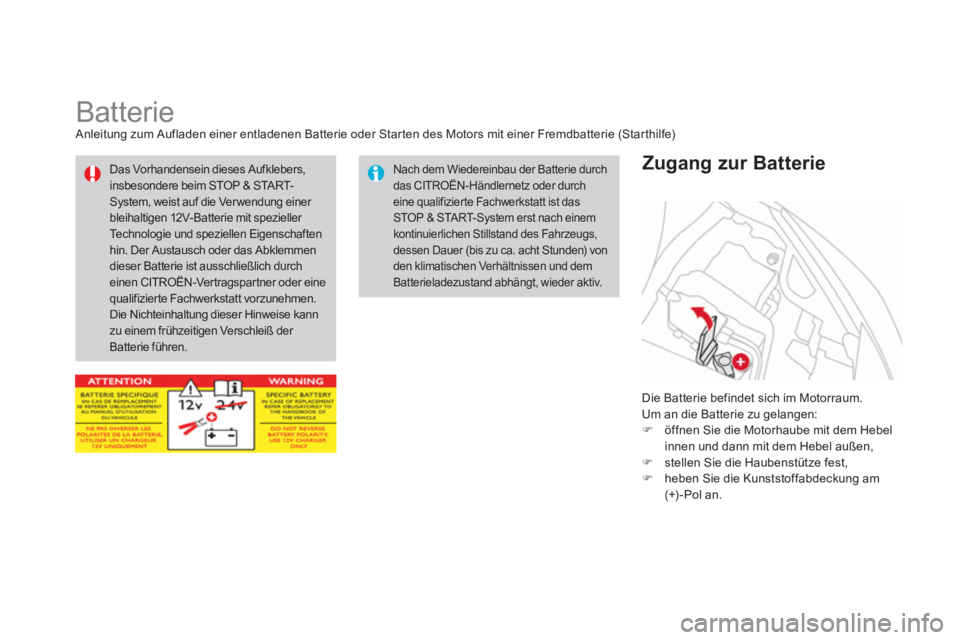

Batterie Anleitung zum Aufladen einer entladenen Batterie oder Star ten des Motors mit einer Fremdbatterie (Starthilfe)

Die Batterie befindet sich im Motorraum.
Um an die Batterie zu gelangen:
)
öffnen Sie die Motorhaube mit dem Hebel
innen und dann mit dem Hebel außen,
) stellen Sie die Haubenstütze fest, )
heben Sie die Kunststoffabdeckung am(+)-Pol an.


Zugang zur BatterieNach dem Wiedereinbau der Batterie durch das CITROËN-Händlernetz oder durch eine qualifizierte Fachwerkstatt ist dasSTOP & STA R T-System erst nach einem kontinuierlichen Stillstand des Fahrzeugs,dessen Dauer (bis zu ca. acht Stunden) von den klimatischen Verhältnissen und demBatterieladezustand abhängt, wieder aktiv.
Das Vorhandensein dieses Aufklebers, insbesondere beim STOP & STA R T-System, weist auf die Ver wendung einer bleihaltigen 12V-Batterie mit spezieller Te c h n o l ogie und speziellen Eigenschaftenhin. Der Austausch oder das Abklemmendieser Batterie ist ausschließlich durch einen CITROËN-Vertragspartner oder einequalifizierte Fachwerkstatt vorzunehmen. Die Nichteinhaltung dieser Hinweise kann zu einem frühzeitigen Verschleiß der Batterie führen.
