adblue CITROEN DS3 2015 Ghiduri De Utilizare (in Romanian)

33
DS3_ro_Chap01_controle-de-marche_ed01-2014
Martoreste aprinsCauza Actiuni / Obser vatii
Aditiv AdBlue
®
(Diesel Blue HDi)aprindere continua imediat
dupa punerea contactului,
insotita de emiterea unui
semnal sonor si afisarea
unui mesaj ce indica
autonomia de rulare.Autonomia de rulare este cuprinsa
intre 600 si 2400 km. Completati de urgenta cu aditiv AdBlue®: apelati
la reteaua CITROËN sau la un Service autorizat,
sau efectuati personal aceasta operatie conform
instructiunilor din rubrica corespunzatoare.
+
aprindere intermitenta,
asociata cu martorul
luminos SERVICE,
insotita de emiterea unui
semnal sonor si afisarea
unui mesaj ce indica
autonomia de rulare.Autonomia de rulare este cuprinsa
intre 0 km si 600 km.es te neaparat necesar sa completati cantitatea
de aditiv a dBlue® pentru a evita o pana: apelati
la reteaua CITROËN sau la un Service autorizat,
sau efectuati personal aceasta operatie conform
instructiunilor din rubrica corespunzatoare.
aprindere intermitenta,
asociata cu martorul
luminos SERVICE,
insotita de emiterea unui
semnal sonor si afisarea
unui mesaj ce indica
interdictia de pornire.rezervorul de aditiv a dBlue® este
gol: dispozitibul de imobilizare
electronica impiedica repornirea
motorului. Pentru a reporni motorul, este neaparat necesar

sa completati cantitatea de aditiv AdBlue®: apelati
la reteaua CITROËN, sau la un Service autorizat,
sau efectuati personal aceasta operatie conform
instructiunilor din sectiunea corespunzatoare.
Trebuie sa adaugati cel putin 3,8 litri de aditiv
a

dBlue
® in rezervor.
Verificarea funcţionării vehiculului

DS3_ro_Chap10_info-pratiques_ed01-2014

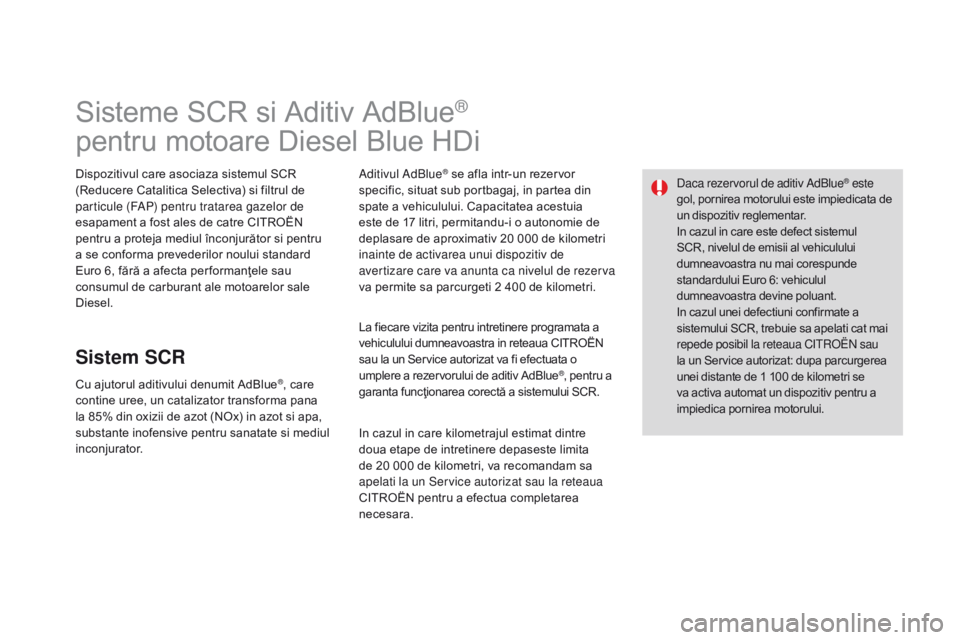

Sisteme SCR si Aditiv AdBlue®
pentru motoare Diesel Blue HDi
Dispozitivul care asociaza sistemul SCR
(Reducere Catalitica Selectiva) si filtrul de
particule (F
aP

) pentru tratarea gazelor de
esapament a fost ales de catre CITROËN
pentru a proteja mediul înconjurător si pentru
a se conforma prevederilor noului standard
Euro
6, fără a afecta per formanţele sau
consumul de carburant ale motoarelor sale
Diesel.
Sistem SCR
Cu ajutorul aditivului denumit AdBlue®, care
contine uree, un catalizator transforma pana
la 85% din oxizii de azot (NOx) in azot si apa,
substante inofensive pentru sanatate si mediul
inconjurator.
a
ditivul a dBlue
® se afla intr-un rezervor
specific, situat sub portbagaj, in partea din
spate a vehiculului. Capacitatea acestuia
este de 17 litri, permitandu-i o autonomie de
deplasare de aproximativ 20 000 de
kilometri
inainte de activarea unui dispozitiv de
avertizare care va anunta ca nivelul de rezerva
va permite sa parcurgeti 2 400 de kilometri.
La fiecare vizita pentru intretinere programata a
vehiculului dumneavoastra in reteaua CITROËN
sau la un Service autorizat va fi efectuata o
umplere a rezervorului de aditiv AdBlue
®, pentru a
garanta funcţionarea corectă a sistemului SCR.
In cazul in care kilometrajul estimat dintre
doua etape de intretinere depaseste limita
de 20

000

de kilometri, va recomandam sa
apelati la un Service autorizat sau la reteaua
CITROËN pentru a efectua completarea
necesara. Daca rezervorul de aditiv
a
d
Blue
® este
gol, pornirea motorului este impiedicata de
un dispozitiv reglementar.
In cazul in care este defect sistemul
SCR, nivelul de emisii al vehiculului
dumneavoastra nu mai corespunde
standardului Euro 6: vehiculul
dumneavoastra devine poluant.
In cazul unei defectiuni confirmate a
sistemului SCR, trebuie sa apelati cat mai
repede posibil la reteaua C
i

troën
s
au
la un Service autorizat: dupa parcurgerea
unei distante de 1 100 de kilometri se
va activa automat un dispozitiv pentru a
impiedica pornirea motorului.

195
DS3_ro_Chap10_info-pratiques_ed01-2014

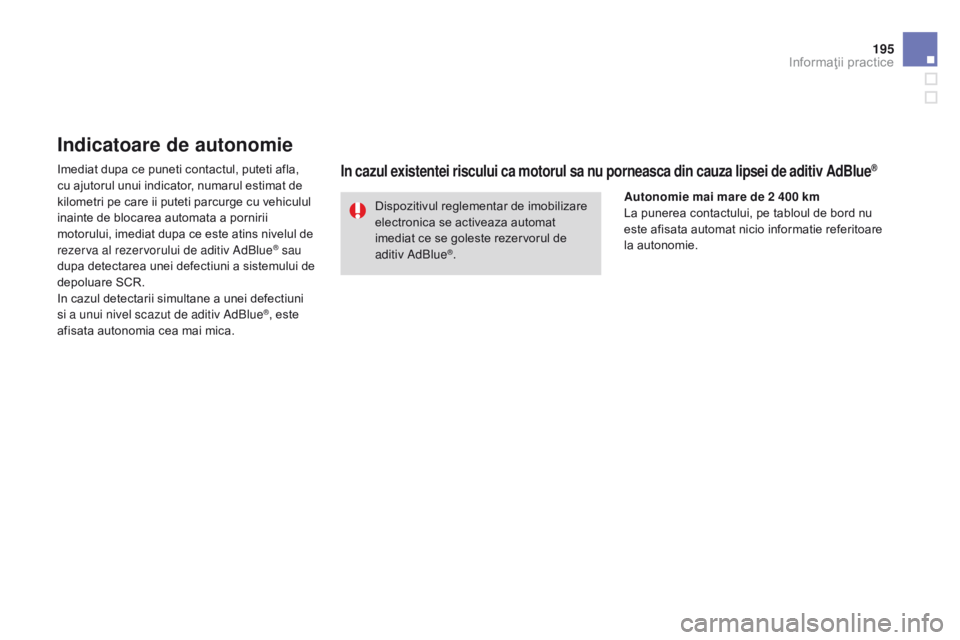

Indicatoare de autonomie
Imediat dupa ce puneti contactul, puteti afla,
cu ajutorul unui indicator, numarul estimat de
kilometri pe care ii puteti parcurge cu vehiculul
inainte de blocarea automata a pornirii
motorului, imediat dupa ce este atins nivelul de
rezerva al rezervorului de aditiv a
d
Blue
® sau
dupa detectarea unei defectiuni a sistemului de
depoluare SCR.
In cazul detectarii simultane a unei defectiuni
si a unui nivel scazut de aditiv
a
d

Blue
®, este
afisata autonomia cea mai mica. Dispozitivul reglementar de imobilizare
electronica se activeaza automat
imediat ce se goleste rezervorul de
aditiv
a dBlue
®.
In cazul existentei riscului ca motorul sa nu porneasca din cauza lipsei de aditiv AdBlue®
Autonomie mai mare de 2 400 km
La punerea contactului, pe tabloul de bord nu
este afisata automat nicio informatie referitoare
la autonomie.
Informaţii practice

DS3_ro_Chap10_info-pratiques_ed01-2014

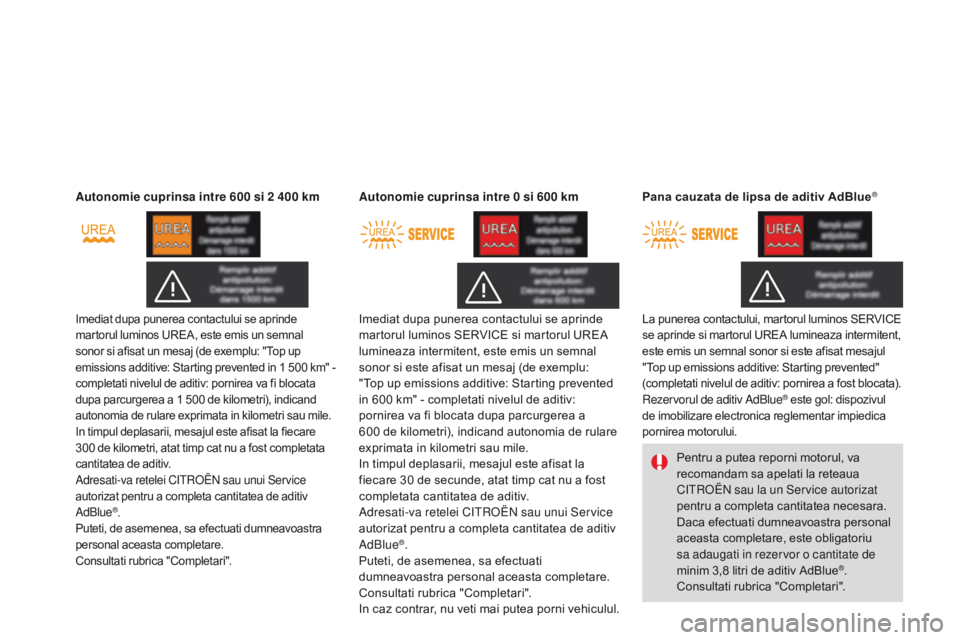

Autonomie cuprinsa intre 600 si 2 400 km
Imediat dupa punerea contactului se aprinde
martorul luminos UREA, este emis un semnal
sonor si afisat un mesaj (de exemplu: "Top up
emissions additive: Starting prevented in 1 500 km" -
completati nivelul de aditiv: pornirea va fi blocata
dupa parcurgerea a 1 500 de kilometri), indicand
autonomia de rulare exprimata in kilometri sau mile.
In timpul deplasarii, mesajul este afisat la fiecare
300 de kilometri, atat timp cat nu a fost completata
cantitatea de aditiv.
ad

resati-va retelei C
i
troën sau unui Service
autorizat pentru a completa cantitatea de aditiv
a

dBlue
®.
Puteti, de asemenea, sa efectuati dumneavoastra
personal aceasta completare.
Consultati rubrica "Completari".
Imediat dupa punerea contactului se aprinde
martorul luminos SERVICE si martorul UREA
lumineaza intermitent, este emis un semnal
sonor si este afisat un mesaj (de exemplu:
"Top up emissions additive: Starting prevented
in 600 km" - completati nivelul de aditiv:
pornirea va fi blocata dupa parcurgerea a
600
de kilometri), indicand autonomia de rulare
exprimata in kilometri sau mile.
In timpul deplasarii, mesajul este afisat la
fiecare 30 de secunde, atat timp cat nu a fost
completata cantitatea de aditiv.
ad

resati-va retelei C
i
troën sau unui Service
autorizat pentru a completa cantitatea de aditiv
a

dBlue
®.
Puteti, de asemenea, sa efectuati
dumneavoastra personal aceasta completare.
Consultati rubrica "Completari".
In caz contrar, nu veti mai putea porni vehiculul. Autonomie cuprinsa intre 0 si 600 km
La punerea contactului, martorul luminos SERVICE
se aprinde si martorul UREA lumineaza intermitent,
este emis un semnal sonor si este afisat mesajul
"Top up emissions additive: Starting prevented"
(completati nivelul de aditiv: pornirea a fost blocata).
re

zervorul de aditiv a dBlue
® este gol: dispozivul
de imobilizare electronica reglementar impiedica
pornirea motorului.
Pana cauzata de lipsa de aditiv AdBlue®
Pentru a putea reporni motorul, va
recomandam sa apelati la reteaua
C
i

troën sau la un Service autorizat
pentru a completa cantitatea necesara.
Daca efectuati dumneavoastra personal
aceasta completare, este obligatoriu
sa adaugati in rezervor o cantitate de
minim 3,8 litri de aditiv AdBlue
®.
Consultati rubrica "Completari".

DS3_ro_Chap10_info-pratiques_ed01-2014
Inghetarea aditivului AdBlue®
La temperaturi mai mici de
aproximativ -11 °C, aditivul AdBlue®
ingheata.
Sistemul SCR include un dispozitiv de
incalzire a rezervorului de aditiv
a
dBlue
®.
In cazuri exceptionale (mentinerea
vehiculului pentru o perioada indelungata
la temperaturi constant sub -15°C),
avertizarea referitoare la un defect al
sistemului antipoluare poate fi cauzata
de inghetarea aditivului
a
dBlue
® al
vehiculului.
Parcati vehiculul intr-un loc mai cald
timp de cateva ore, pana cand aditivul
redevine lichid.
Disparitia avertizarii antipoluare nu are
loc imediat, ci dupa mai multi kilometri
parcursi.
Ati depasit limita de rulare autorizata:
dispozitivul de imobilizare electronica
impiedica repornirea motorului.
La fiecare punere a contactului se aprind martorii
luminosi SERVICE si autodiagnosticare motor, iar
martorul UREA lumineaza intermitent, este emis
un semnal sonor si este afisat mesajul "Emissions
fault: Starting prevented". Pornire interzisa
Pentru a putea reporni motorul, trebuie sa va
adresati neaparat retelei C
i

troën
sau unui
Service autorizat.

199
DS3_ro_Chap10_info-pratiques_ed01-2014
nu lasati aditivul a dBlue® la indemana copiilor si
pastrati-l in recipientul sau original.
nu

transvazati niciodata aditivul a dBlue
® in alt recipient,
pentru ca ii vor fi afectate calitatile si puritatea.
Nu diluati niciodata aditivul cu apa.nu t urnati niciodata aditiv in rezervorul
de motorina.
Nu completati niciodata cantitatea
cu un distribuitor de aditiv
a
d
Blue
®
rezervat utilizarii de greutati mari.

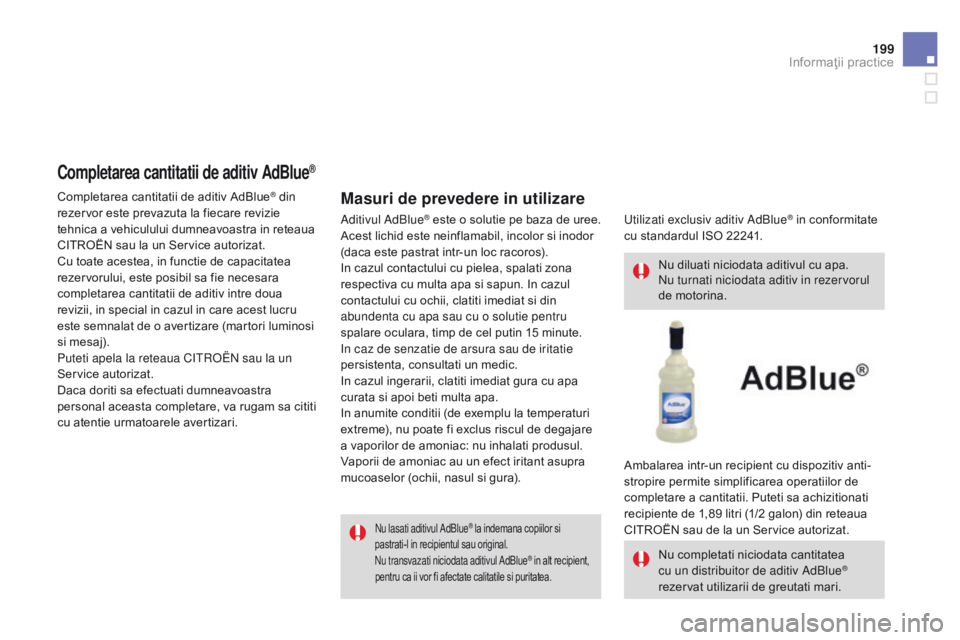

Completarea cantitatii de aditiv AdBlue
® din
rezervor este prevazuta la fiecare revizie
tehnica a vehiculului dumneavoastra in reteaua
CITROËN sau la un Service autorizat.
Cu toate acestea, in functie de capacitatea
rezervorului, este posibil sa fie necesara
completarea cantitatii de aditiv intre doua
revizii, in special in cazul in care acest lucru
este semnalat de o avertizare (martori luminosi
si mesaj).
Puteti apela la reteaua C
i

troën
sau la un
Service autorizat.
Daca doriti sa efectuati dumneavoastra
personal aceasta completare, va rugam sa cititi
cu atentie urmatoarele avertizari.
Completarea cantitatii de aditiv AdBlue®
Masuri de prevedere in utilizare
utilizati exclusiv aditiv a dBlue® in conformitate
cu standardul ISO 22241.
Ambalarea intr-un recipient cu dispozitiv anti-
stropire permite simplificarea operatiilor de
completare a cantitatii. Puteti sa achizitionati
recipiente de 1,89 litri (1/2 galon) din reteaua
CITROËN sau de la un Service autorizat.a
ditivul
a
dBlue® este o solutie pe baza de uree.
Acest lichid este neinflamabil, incolor si inodor
(daca este pastrat intr-un loc racoros).
In cazul contactului cu pielea, spalati zona
respectiva cu multa apa si sapun. In cazul
contactului cu ochii, clatiti imediat si din
abundenta cu apa sau cu o solutie pentru
spalare oculara, timp de cel putin 15 minute.
in c

az de senzatie de arsura sau de iritatie
persistenta, consultati un medic.
In cazul ingerarii, clatiti imediat gura cu apa
curata si apoi beti multa apa.
In anumite conditii (de exemplu la temperaturi
extreme), nu poate fi exclus riscul de degajare
a vaporilor de amoniac: nu inhalati produsul.
Vaporii de amoniac au un efect iritant asupra
mucoaselor (ochii, nasul si gura).
Informaţii practice

DS3_ro_Chap10_info-pratiques_ed01-2014
nu depozitati niciodata recipientele de
aditiv a dBlue® in vehicul.
a

ditivul
a
dBlue
® ingheata la temperaturi sub
aproximativ -11°C si se degradeaza la temperaturi
mai mari de 25°C. Se recomanda depozitarea
recipientelor intr-un loc racoros si la adapost de
razele directe ale soarelui.
In aceste conditii, aditivul poate fi pastrat cel putin
un an.
Daca aditivul a inghetat, va putea fi utilizat dupa
dezghetare completa, la temperatura ambianta.

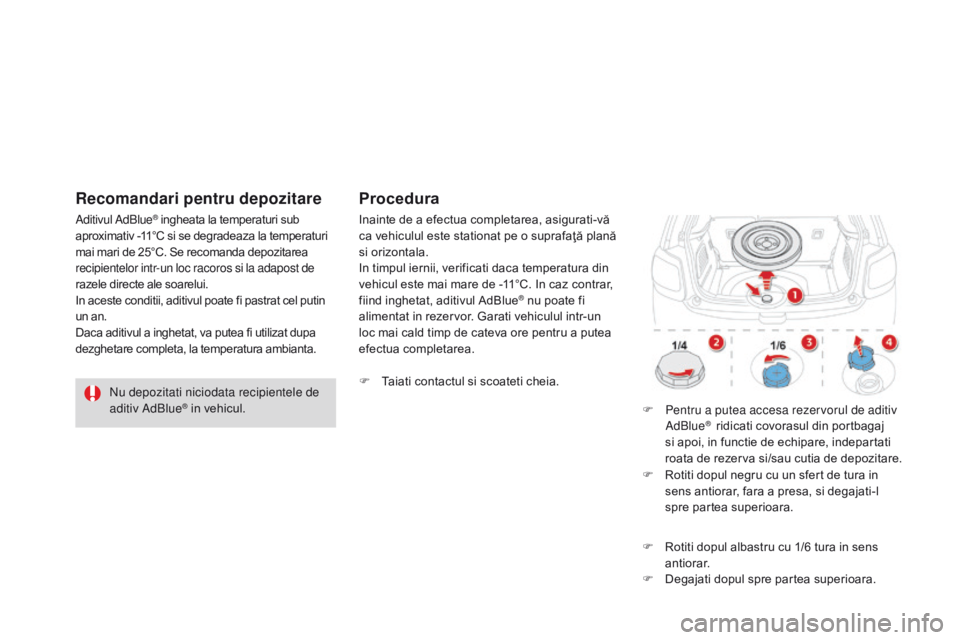

Recomandari pentru depozitare
Inainte de a efectua completarea, asigurati-vă
ca vehiculul este stationat pe o suprafaţă plană
si orizontala.
In timpul iernii, verificati daca temperatura din
vehicul este mai mare de -11°C. In caz contrar,
fiind inghetat, aditivul AdBlue
® nu poate fi
alimentat in rezervor. Garati vehiculul intr-un
loc mai cald timp de cateva ore pentru a putea
efectua completarea.
Procedura
F Taiati contactul si scoateti cheia.
F
Pe
ntru a putea accesa rezervorul de aditiv
a

dBlue
® ridicati covorasul din portbagaj
si apoi, in functie de echipare, indepartati
roata de rezerva si/sau cutia de depozitare.
F

R

otiti dopul negru cu un sfert de tura in
sens antiorar, fara a presa, si degajati-l
spre partea superioara.
F

R

otiti dopul albastru cu 1/6 tura in sens
antiorar.
F

D

egajati dopul spre partea superioara.

201
DS3_ro_Chap10_info-pratiques_ed01-2014
Important: daca rezervorul de aditiv a
dBlue® al vehiculului este complet gol,
acest lucru fiind confirmat de mesajele
de avertizare si de imposibilitatea de
a reporni motorul, trebuie sa efectuati
in mod obligatoriu o completare cu cel
putin 3,8 litri (ceea ce inseamna doua
recipiente de 1,89 litri). In cazul stropirii cu aditiv, clatiti imediat cu
apa rece sau stergeti cu o laveta umeda.
Daca aditivul este cristalizat,
indepartati-l cu un burete si apa calda.
Important:
in cazul adaugarii de
aditiv dupa golirea rezervorului ,
semnalata prin mesajul "Adaugati
adiviv: Pornire interzisa", trebuie sa
asteptati circa 5 minute inainte de a
repune contactul, fara a deschide
usa conducatorului sau debloca
deschiderile vehiculului si fara a
introduce cheia in contact .
Puneti contactul, apoi, dupa un interval
de 10 secunde, porniti motorul.
F

P

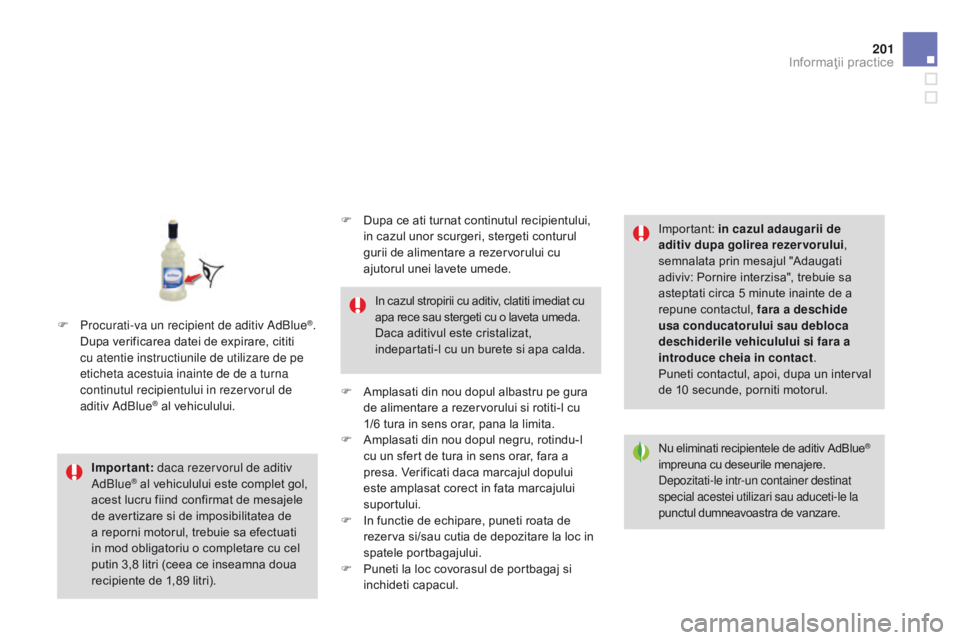

rocurati-va un recipient de aditiv a
d
Blue
®.
Dupa verificarea datei de expirare, cititi
cu atentie instructiunile de utilizare de pe
eticheta acestuia inainte de de a turna
continutul recipientului in rezervorul de
aditiv
a
dBlue
® al vehiculului. Nu eliminati recipientele de aditiv AdBlue
®
impreuna cu deseurile menajere.
Depozitati-le intr-un container destinat
special acestei utilizari sau aduceti-le la
punctul dumneavoastra de vanzare.
F

D

upa ce ati turnat continutul recipientului,
in cazul unor scurgeri, stergeti conturul
gurii de alimentare a rezervorului cu
ajutorul unei lavete umede.
F

A

mplasati din nou dopul albastru pe gura
de alimentare a rezervorului si rotiti-l cu
1/6

tura in sens orar, pana la limita.
F
A
mplasati din nou dopul negru, rotindu-l
cu un sfert de tura in sens orar, fara a
presa. Verificati daca marcajul dopului
este amplasat corect in fata marcajului
suportului.
F

I

n functie de echipare, puneti roata de
rezerva si/sau cutia de depozitare la loc in
spatele portbagajului.
F

P

uneti la loc covorasul de portbagaj si
inchideti capacul.
Informaţii practice

365
DS3_ro_Chap14_index-recherche_ed01-2014

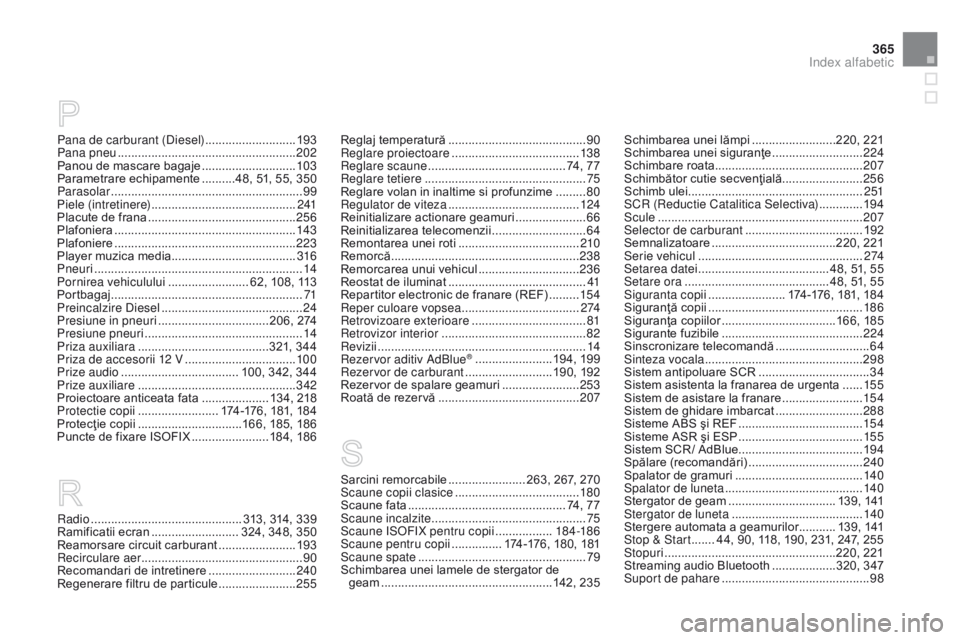

Sarcini remorcabile ....................... 263, 267, 270
Scaune copii clasice ..................................... 18
0
Scaune fata

...............................
................ 74, 77
Scaune incalzite
.............................................. 75
S

caune i
SoFiX p
entru copii
.................18

4 -18 6
Scaune pentru copii

............... 1
74-176, 180, 181
Scaune spate
...............................

...................79
Schimbarea unei lamele de stergator de geam
...............

....................................142, 235
radio ............................................. 313, 314, 339
Ramificatii ecran .......................... 3 24, 348, 350
Reamorsare circuit carburant
....................... 19

3
re

circulare aer
...............................
.................90
Recomandari de intretinere

..........................24

0
Regenerare filtru de particule

.......................25

5 Schimbarea unei lămpi

.........................2
20, 221
Schimbarea unei siguranţe
........................... 2
24
Schimbare roata............................................ 207
Schimbător cutie secvenţială........................ 256
Schimb ulei.................................................... 2 51
SC
r (red
uctie Catalitica Selectiva)
.............
19
4
Scule
............................................................. 2
07
Selector de carburant
................................... 19
2
Semnalizatoare
...............................
......220, 221
Serie vehicul
..............................
...................
2 74
Setarea datei
....................................... 4
8, 51, 55
Setare ora
........................................... 4
8, 51, 55
Siguranta copii
....................... 1
74-176, 181, 184
Siguranţă copii
..............................................
18
6
Siguranţa copiilor
...............................
...166, 185
Sigurante fuzibile
.......................................... 2
24
Sinscronizare telecomandă
............................ 64
S
inteza vocala
...............................................
29
8
Sistem antipoluare SCR
................................. 34
S
istem asistenta la franarea de urgenta
......
15
5
Sistem de asistare la franare
........................
15
4
Sistem de ghidare imbarcat
..........................
28
8
Sisteme ABS şi REF
.....................................
15
4
Sisteme ASR şi ESP
.....................................
15
5
Sistem SCR / AdBlue
.....................................
19
4
Spălare (recomandări)
.................................. 24
0
Spalator de gramuri
...................................... 14
0
Spalator de luneta
...............................
..........
140
Stergator de geam
................................ 1
39, 141
Stergator de luneta .......................................
14 0
Stergere automata a geamurilor ........... 1 39, 141
Stop & Start
....... 4

4, 90, 118, 190, 231, 247, 255
Stopuri
................

...................................220, 221
Streaming audio Bluetooth

...................3
20, 347
Suport de pahare
............................................ 98
P

ana de carburant (Diesel)
...........................
19
3
Pana pneu
...............................
......................
202
Panou de mascare bagaje
............................
10
3
Parametrare echipamente
..........4
8, 51, 55, 350
Parasolar
...............................
..........................
99
Piele (intretinere)
........................................... 2
41
Placute de frana
............................................
25
6
Plafoniera
...................................................... 14
3
Plafoniere
...................................................... 2
23
Player muzica media
.....................................
31
6
Pneuri
...............................
...............................
14
Pornirea vehiculului
........................ 6
2, 108, 113
Portbagaj
......................................................... 71
P
reincalzire Diesel
..........................................
24
P
resiune in pneuri
...............................
..206, 274
Presiune pneuri
...............................
................
14
Priza auxiliara
.......................................3
21, 344
Priza de accesorii 12 V
.................................
10
0
Prize audio
................................... 1
00, 342, 344
Prize auxiliare
............................................... 3
42
Proiectoare anticeata fata
.................... 1
34, 218
Protectie copii
........................ 1
74-176, 181, 184
Protecţie copii
...............................1
66, 185, 186
Puncte de fixare ISOFIX
.......................
18
4, 18 6Reglaj temperatură
.........................................
90re
glare proiectoare
......................................
13
8
re

glare scaune
......................................... 7
4, 77
re

glare tetiere
................................................
75
R
eglare volan in inaltime si profunzime
.........
80re
gulator de viteza
.......................................
12
4
Reinitializare actionare geamuri
..................... 66
R
einitializarea telecomenzii
............................
64
R
emontarea unei roti
....................................
2
10
Remorcă
................
........................................
238
Remorcarea unui vehicul
..............................
23
6
Reostat de iluminat
.........................................
41
R
epartitor electronic de franare (REF)
.........
15
4
rep

er culoare vopsea
...................................
2
74
re

trovizoare exterioare
..................................
81re
trovizor interior
...........................................
8
2
re

vizii
...............................
...............................
14
re
zervor aditiv a dBlue
® .......................
19 4, 19 9re
zervor de carburant .......................... 19
0, 192
Rezervor de spalare geamuri
....................... 25

3
Roată de rezervă

.......................................... 2

07
Index alfabetic
