CITROEN DS3 2017 InstruktionsbÖcker (in Swedish)

189
DS3_sv_Chap08_info-pratiques_ed02-2015

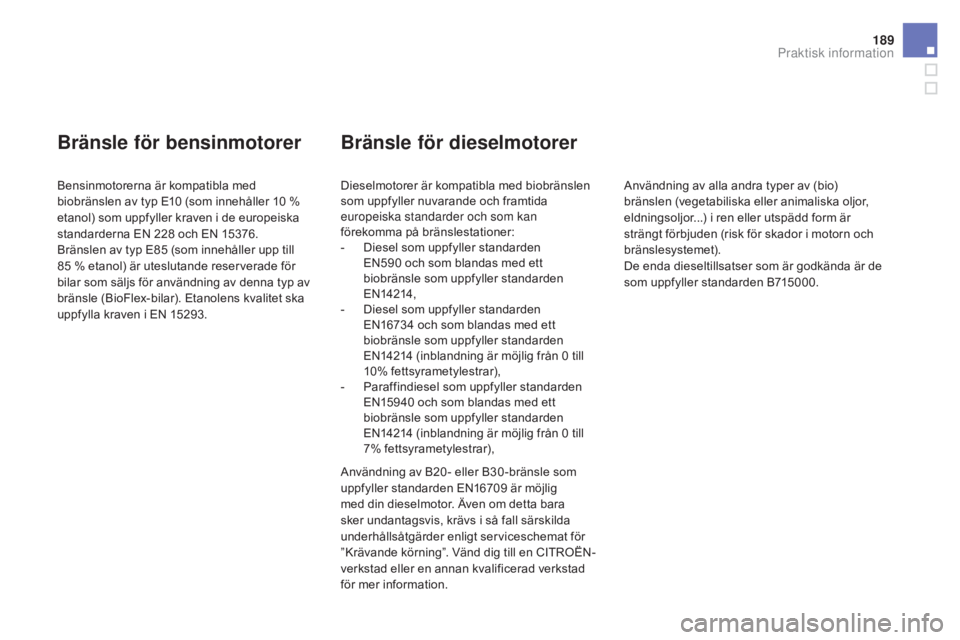

Bränsle för bensinmotorer
Bensinmotorerna är kompatibla med
biobränslen av typ E10 (som innehåller 10 %
etanol) som uppfyller kraven i de europeiska
standarderna EN 228
och EN 15376.
Bränslen av typ E85
(som innehåller upp till
85
% etanol) är uteslutande reserverade för
bilar som säljs för användning av denna typ av
bränsle (BioFlex-bilar). Etanolens kvalitet ska
uppfylla kraven i EN 15293.
Bränsle för dieselmotorer
Dieselmotorer är kompatibla med biobränslen
som uppfyller nuvarande och framtida
europeiska standarder och som kan
förekomma på bränslestationer:
-

D
iesel som uppfyller standarden
EN590
och som blandas med ett
biobränsle som uppfyller standarden
EN14214,
-

D
iesel som uppfyller standarden
EN16734
och som blandas med ett
biobränsle som uppfyller standarden
EN14214
(inblandning är möjlig från 0 till
10% fettsyrametylestrar),
-

P
araffindiesel som uppfyller standarden
EN15940
och som blandas med ett
biobränsle som uppfyller standarden
EN14214
(inblandning är möjlig från 0 till
7% fettsyrametylestrar),
Användning av B20 - eller B30 -bränsle som
uppfyller standarden EN16709
är möjlig
med din dieselmotor. Även om detta bara
sker undantagsvis, krävs i så fall särskilda
underhållsåtgärder enligt serviceschemat för
”Krävande körning”. Vänd dig till en CITROËN-
verkstad eller en annan kvalificerad verkstad
för mer information. Användning av alla andra typer av (bio)
bränslen (vegetabiliska eller animaliska oljor,
eldningsoljor...) i ren eller utspädd form är
strängt förbjuden (risk för skador i motorn och
bränslesystemet).
De enda dieseltillsatser som är godkända är de
som uppfyller standarden B715000.
Praktisk information

DS3_sv_Chap08_info-pratiques_ed02-2015

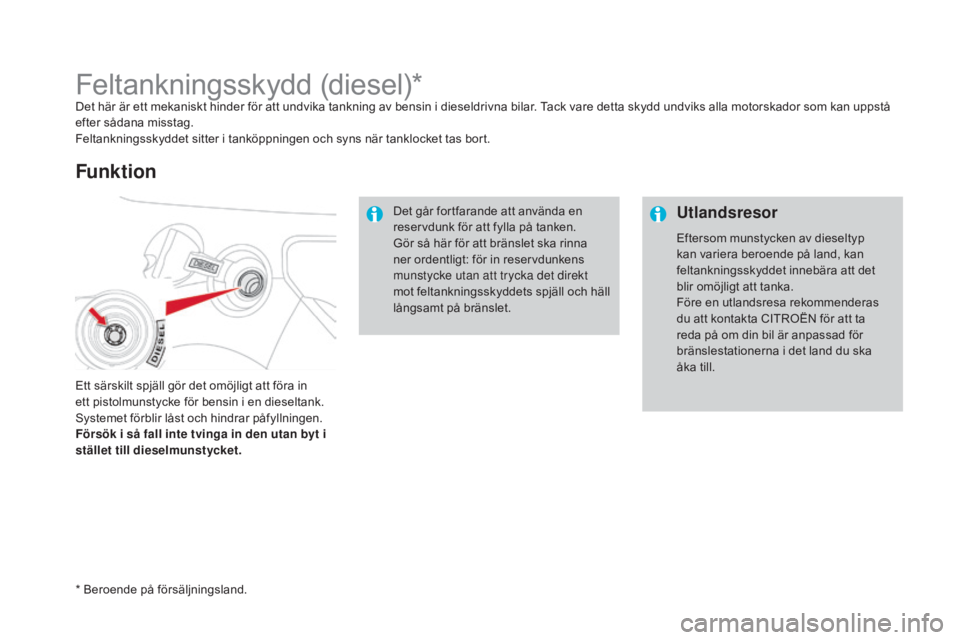

Feltankningsskydd (diesel)*Det här är ett mekaniskt hinder för att undvika tankning av bensin i dieseldrivna bilar. Tack vare detta skydd undviks alla motorskador som kan uppstå
efter sådana misstag.
Feltankningsskyddet sitter i tanköppningen och syns när tanklocket tas bort.
Funktion
Ett särskilt spjäll gör det omöjligt att föra in
ett pistolmunstycke för bensin i en dieseltank.
Systemet förblir låst och hindrar påfyllningen.
Försök i så fall inte tvinga in den utan byt i
stället till dieselmunstycket.Det går fortfarande att använda en
reservdunk för att fylla på tanken.
Gör så här för att bränslet ska rinna
ner ordentligt: för in reservdunkens
munstycke utan att trycka det direkt
mot feltankningsskyddets spjäll och häll
långsamt på bränslet.
Utlandsresor
Eftersom munstycken av dieseltyp
kan variera beroende på land, kan
feltankningsskyddet innebära att det
blir omöjligt att tanka.
Före en utlandsresa rekommenderas
du att kontakta CITROËN för att ta
reda på om din bil är anpassad för
bränslestationerna i det land du ska
åka till.
* Beroende på försäljningsland.

191
DS3_sv_Chap08_info-pratiques_ed02-2015
Bränslestopp (diesel)I bilar med HDi-motor måste bränslesystemet avluftas efter ett bränslestopp.
Detta system består av en handpump och ett genomskinligt rör i motorrummet.
F
F
yll på minst fem liter diesel i tanken.
F

Ö
ppna motorhuven.
F

B
eroende på version ska täcklocket
snäppas loss så att du kan komma åt
handpumpen.
F

P
umpa med handpumpen tills den börjar
gå trögt (redan första pumpningen kan vara
trög) och du ser bränsle i det transparenta
röret med det gröna kontaktstycket.
F

A
ktivera startmotorn tills motorn går igång.
F

S
ätt beroende på version tillbaka och
snäpp fast täcklocket.
F

S
täng motorhuven igen.
Blue HDi-motorer
F Fyll på minst fem liter diesel i tanken.
F S lå till tändningen (utan att starta motorn).
F

V
änta i cirka 6 sekunder och slå ifrån
tändningen.
F

U
pprepa proceduren 10 gånger.
F

A
ktivera startmotorn för att starta motorn.
Fortsätt inte att aktivera startmotorn om
motorn inte startar vid första försöket.
Pumpa med handpumpen på nytt och
gör sedan ett nytt startförsök.
Praktisk information

DS3_sv_Chap08_info-pratiques_ed02-2015
Tillsatsen AdBlue® och SCR-systemet
för dieselmotorer av typen BlueHDi
För att skydda miljön och uppfylla de nya
Euro 6 -normerna utan att kompromissa med
prestandan eller öka bränsleförbrukningen
i sina dieselmotorer har CITROËN valt att
utrusta sina bilar med en avgasrening som
kombinerar SCR-systemet (selektiv katalytisk
reduktion) och partikelfiltrering (FAP).
SCR-systemet
Med hjälp av tillsatsen AdBlue® som innehåller
urea, omvandlar en katalysator upp till 85 % av
kväveoxiderna (NOx) till kväve och vatten som
är oskadliga för hälsan och miljön. Tillsatsämnet AdBlue
® finns i en särskild
tank som är placerad under bagageutrymmet
baktill på bilen. Den rymmer ca 17
liter: detta
motsvarar en räckvidd på cirka 20
000 km
innan ett varningssystem utlöses som indikerar
att återstående körsträcka är högst 2
400 km.
Varje gång du lämnar in bilen för periodisk
service hos CITROËN eller på en annan
kvalificerad verkstad kommer tillsatstanken att
fyllas på med AdBlue
® för att SCR-systemet
ska fungera korrekt.
Om den uppskattade körsträckan mellan två
servicetillfällen överstiger gränsen 20
000 km,
rekommenderar vi att du vänder dig till en
CITROËN-verkstad eller en annan kvalificerad
verkstad för att göra påfyllningen som krävs. När AdBlue
®-tanken är tom hindras
motorn från att starta med hjälp av en
lagstadgad anordning.
När fel uppstår på SCR-systemet,
uppfyller inte längre bilens utsläppsnivå
Euro 6 -normerna: bilen släpper ut
föroreningar.
Om du konstaterar en funktionsstörning
i SCR-systemet ska du snarast
kontakta en CITROËN-verkstad eller
en annan kvalificerad verkstad: efter
1

100

km aktiveras automatiskt en
anordning som hindrar motorn från att
starta.

193
DS3_sv_Chap08_info-pratiques_ed02-2015

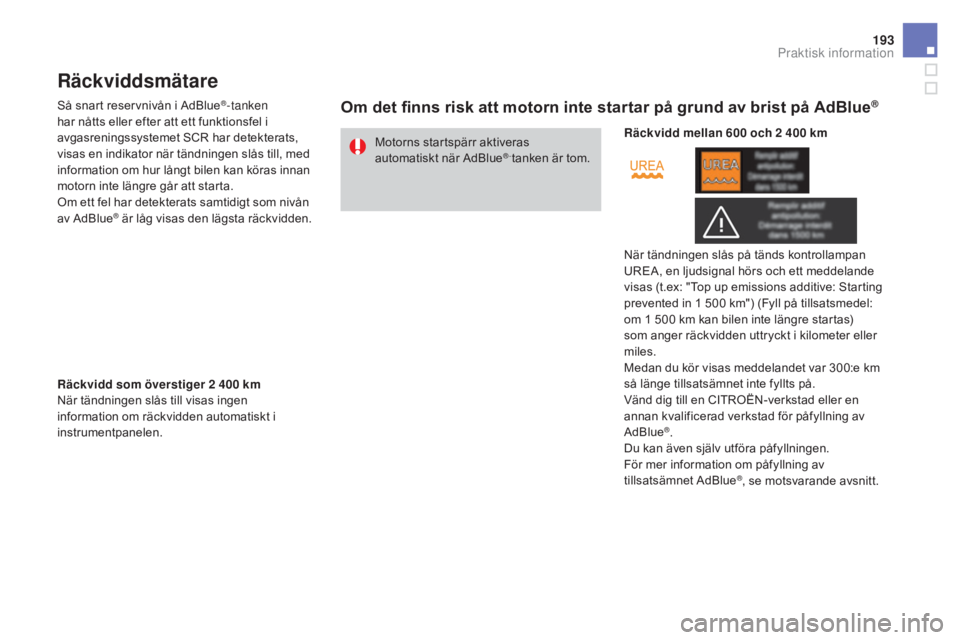

Räckviddsmätare
Så snart reservnivån i AdBlue®-tanken
har nåtts eller efter att ett funktionsfel i
avgasreningssystemet SCR har detekterats,
visas en indikator när tändningen slås till, med
information om hur långt bilen kan köras innan
motorn inte längre går att starta.
Om ett fel har detekterats samtidigt som nivån
av AdBlue
® är låg visas den lägsta räckvidden. Motorns startspärr aktiveras
automatiskt när AdBlue
® -tanken är tom.
Om det finns risk att motorn inte startar på grund av brist på AdBlue®
Räckvidd som överstiger 2 400 km
N är tändningen slås till visas ingen
information om räckvidden automatiskt i
instrumentpanelen. Räckvidd mellan 600
och 2 400 km
När tändningen slås på tänds kontrollampan
UREA, en ljudsignal hörs och ett meddelande
visas (t.ex: "Top up emissions additive: Starting
prevented in 1 500 km") (Fyll på tillsatsmedel:
om 1 500 km kan bilen inte längre startas)
som anger räckvidden uttryckt i kilometer eller
miles.
Medan du kör visas meddelandet var 300:e km
så länge tillsatsämnet inte fyllts på.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för påfyllning av
AdBlue
®.
Du kan även själv utföra påfyllningen.
För mer information om påfyllning av
tillsatsämnet AdBlue
®, se motsvarande avsnitt.
Praktisk information

DS3_sv_Chap08_info-pratiques_ed02-2015
När tändningen slås på tänds kontrollampan
SERVICE och kontrollampan UREA blinkar,
en ljudsignal hörs och ett meddelande visas
(t.ex: "Top up emissions additive: Starting
prevented in 600 km") (Fyll på tillsatsmedel: om
600
km kan bilen inte längre startas) som anger
räckvidden uttryckt i kilometer eller miles.
Medan du kör, visas meddelandet var 30:e
sekund så länge tillsatsämnet inte fyllts på.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för påfyllning av
AdBlue
®.
Du kan även själv utföra påfyllningen.
Om du inte gör det kan du inte längre starta
bilen. Räckvidd mellan 0 och 600 km
När tändningen slås på tänds kontrollampan
SERVICE och kontrollampan UREA blinkar, en
ljudsignal hörs och detta meddelande visas:
"Top up emissions additive: Starting prevented"
(Fyll på tillsatsmedel: bilen kan inte längre
startas).
AdBlue
®-tanken är tom: bilens startspärr
hindrar motorn från att starta. Stopp på grund av brist på AdBlue
®
För att kunna starta motorn igen
rekommenderar vi dig att kontakta en
CITROËN-verkstad eller en annan
kvalificerad verkstad för påfyllning.
Om du själv fyller på tillsatsämnet
måste du hälla i minst 3,8
liter av
AdBlue
® i tanken.
För mer information om påfyllning av
tillsatsämnet AdBlue
®, se motsvarande avsnitt.

195
DS3_sv_Chap08_info-pratiques_ed02-2015

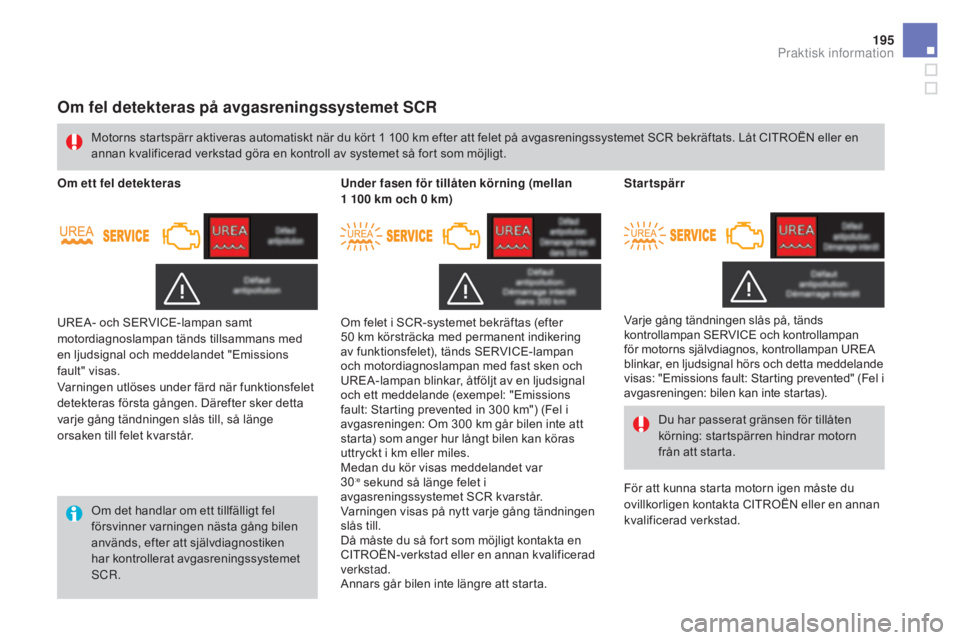

om fel detekteras på avgasreningssystemet SCR
Om det handlar om ett tillfälligt fel
försvinner varningen nästa gång bilen
används, efter att självdiagnostiken
har kontrollerat avgasreningssystemet
SCR. Motorns startspärr aktiveras automatiskt när du kört 1 100 km efter att felet på avgasreningssystemet SCR bekräftats. Låt CITROËN eller en
annan kvalificerad verkstad göra en kontroll av systemet så fort som möjligt.
om e

tt fel detekteras
Under fasen för tillåten körning (mellan
1 100 km och 0 km)
UREA- och SERVICE-lampan samt
motordiagnoslampan tänds tillsammans med
en ljudsignal och meddelandet "Emissions
fault" visas.
Varningen utlöses under färd när funktionsfelet
detekteras första gången. Därefter sker detta
varje gång tändningen slås till, så länge
orsaken till felet kvarstår. Om felet i SCR-systemet bekräftas (efter
50 km körsträcka med permanent indikering
av funktionsfelet), tänds SERVICE-lampan
och motordiagnoslampan med fast sken och
UREA-lampan blinkar, åtföljt av en ljudsignal
och ett meddelande (exempel: "Emissions
fault: Starting prevented in 300 km") (Fel i
avgasreningen: Om 300 km går bilen inte att
starta) som anger hur långt bilen kan köras
uttryckt i km eller miles.
Medan du kör visas meddelandet var
30
:e sekund så länge felet i
avgasreningssystemet SCR kvarstår.
Varningen visas på nytt varje gång tändningen
slås till.
Då måste du så fort som möjligt kontakta en
CITROËN-verkstad eller en annan kvalificerad
verkstad.
Annars går bilen inte längre att starta. Du har passerat gränsen för tillåten
körning: startspärren hindrar motorn
från att starta.
Varje gång tändningen slås på, tänds
kontrollampan SERVICE och kontrollampan
för motorns självdiagnos, kontrollampan UREA
blinkar, en ljudsignal hörs och detta meddelande
visas: "Emissions fault: Starting prevented" (Fel i
avgasreningen: bilen kan inte startas). Startspärr
För att kunna starta motorn igen måste du
ovillkorligen kontakta CITROËN eller en annan
kvalificerad verkstad.
Praktisk information

DS3_sv_Chap08_info-pratiques_ed02-2015

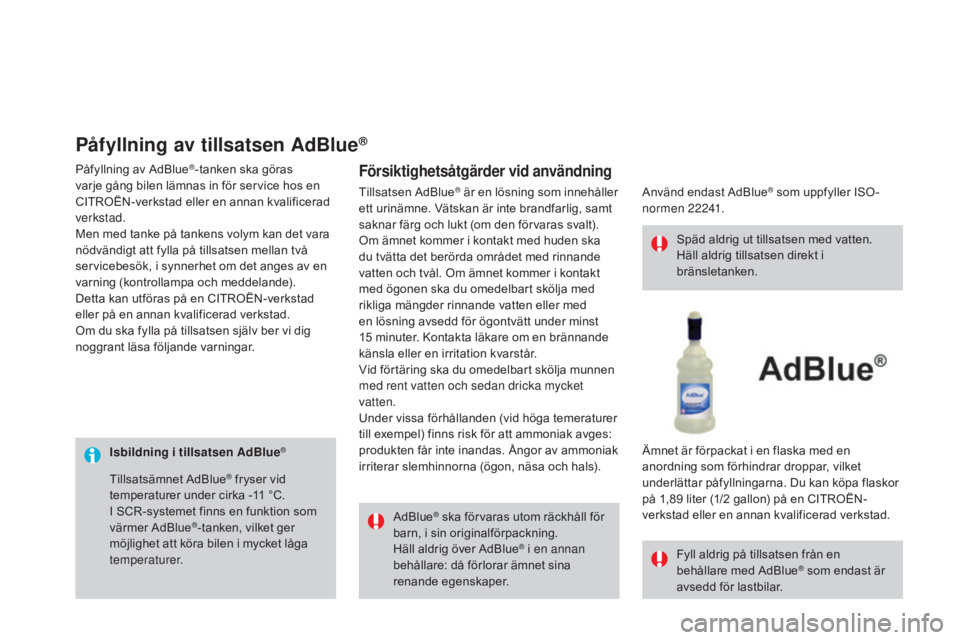

Isbildning i tillsatsen AdBlue®
AdBlue® ska förvaras utom räckhåll för
barn, i sin originalförpackning.
Häll aldrig över AdBlue
® i en annan
behållare: då förlorar ämnet sina
renande egenskaper. Späd aldrig ut tillsatsen med vatten.
Häll aldrig tillsatsen direkt i
bränsletanken.
Fyll aldrig på tillsatsen från en
behållare med AdBlue
® som endast är
avsedd för lastbilar.
Påfyllning av AdBlue
®-tanken ska göras
varje gång bilen lämnas in för service hos en
CITROËN-verkstad eller en annan kvalificerad
verkstad.
Men med tanke på tankens volym kan det vara
nödvändigt att fylla på tillsatsen mellan två
servicebesök, i synnerhet om det anges av en
varning (kontrollampa och meddelande).
Detta kan utföras på en CITROËN-verkstad
eller på en annan kvalificerad verkstad.
Om du ska fylla på tillsatsen själv ber vi dig
noggrant läsa följande varningar.
Påfyllning av tillsatsen AdBlue®
Försiktighetsåtgärder vid användning
Använd endast AdBlue® som uppfyller ISO -
normen 22241.
Ämnet är förpackat i en flaska med en
anordning som förhindrar droppar, vilket
underlättar påfyllningarna. Du kan köpa flaskor
på 1,89

liter (1/2

gallon) på en CITROËN-
verkstad eller en annan kvalificerad verkstad.
Tillsatsen AdBlue® är en lösning som innehåller
ett urinämne. Vätskan är inte brandfarlig, samt
saknar färg och lukt (om den förvaras svalt).
Om ämnet kommer i kontakt med huden ska
du tvätta det berörda området med rinnande
vatten och tvål. Om ämnet kommer i kontakt
med ögonen ska du omedelbart skölja med
rikliga mängder rinnande vatten eller med
en lösning avsedd för ögontvätt under minst
15

minuter. Kontakta läkare om en brännande
känsla eller en irritation kvarstår.
Vid förtäring ska du omedelbart skölja munnen
med rent vatten och sedan dricka mycket
vatten.
Under vissa förhållanden (vid höga temeraturer
till exempel) finns risk för att ammoniak avges:
produkten får inte inandas. Ångor av ammoniak
irriterar slemhinnorna (ögon, näsa och hals).
Tillsatsämnet AdBlue
® fryser vid
temperaturer under cirka -11 °C.
I SCR-systemet finns en funktion som
värmer AdBlue
®-tanken, vilket ger
möjlighet att köra bilen i mycket låga
temperaturer.

197
DS3_sv_Chap08_info-pratiques_ed02-2015
Förvara inte flaskor med AdBlue® i
bilen.
AdBlue
® fryser vid temperaturer under cirka
-11°C och försämras över 25°C. Förvara
flaskorna svalt och låt dem inte utsättas för
direkt solstrålning.
Under dessa förhållanden kan tillsatsen
förvaras i minst ett år.
Om tillsatsen har frusit kan den användas efter
att ha tinats upp helt i rumstemperatur.

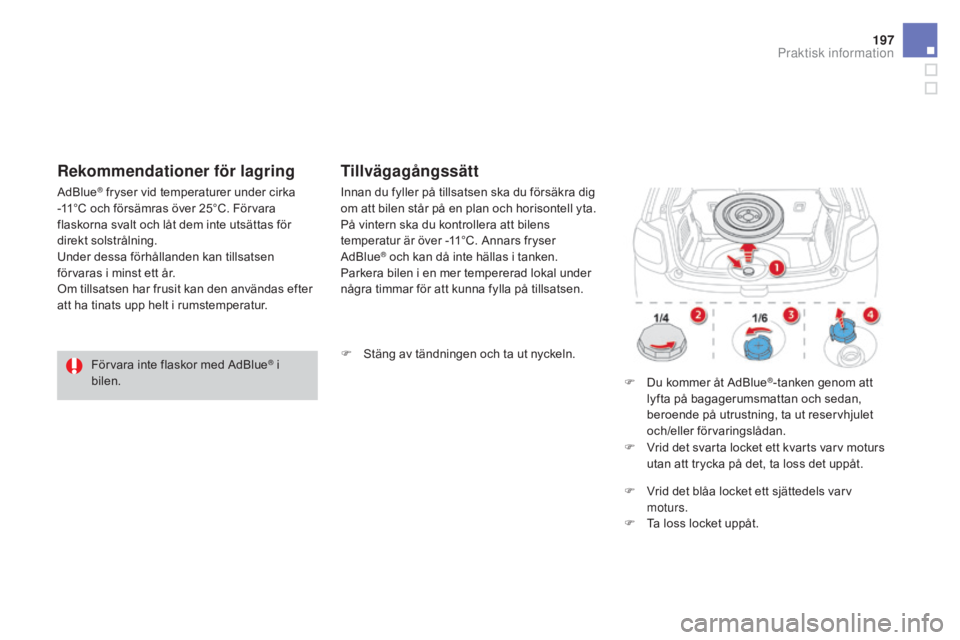

Rekommendationer för lagring
Innan du fyller på tillsatsen ska du försäkra dig
om att bilen står på en plan och horisontell yta.
På vintern ska du kontrollera att bilens
temperatur är över -11°C. Annars fryser
AdBlue
® och kan då inte hällas i tanken.
Parkera bilen i en mer tempererad lokal under
några timmar för att kunna fylla på tillsatsen.
Tillvägagångssätt
F Stäng av tändningen och ta ut nyckeln.
F
D
u kommer åt AdBlue
®-tanken genom att
lyfta på bagagerumsmattan och sedan,
beroende på utrustning, ta ut reservhjulet
och/eller förvaringslådan.
F

V

rid det svarta locket ett kvarts varv moturs
utan att trycka på det, ta loss det uppåt.
F

V

rid det blåa locket ett sjättedels varv
moturs.
F

T

a loss locket uppåt.
Praktisk information

DS3_sv_Chap08_info-pratiques_ed02-2015
Viktigt! Om AdBlue®-tanken i din
bil är helt tom - vilket bekräftas med
varningsmeddelanden och genom
att bilen inte går att starta - måste du
fylla på minst 3,8

liter (två flaskor på
1,89

liter). Om tillsatsen har stänkt ska du genast
skölja med kallt vatten eller torka med en
fuktig trasa.
Om tillsatsen har kristalliserats kan du ta
bort det med en svamp och varmt vatten.
Viktigt!
om p
åfyllning sker efter
ett tillsatsstopp , som indikeras
med meddelandet "Top up emissions
additive: Starting prevented" (Fyll på
tillsats: bilen kan inte startas), måste du
alltid vänta i ca 5 minuter innan du slår
till tändningen, utan att varken öppna
förardörren, låsa bilen eller sätta in
nyckeln i tändlåset .
Slå till tändningen och efter en väntetid
på 10 sekunder startar du motorn.
F

T

a fram flaskan med AdBlue
®. Efter att
ha kontrollerat sista förbrukningsdag
ska du noggrant läsa instruktionerna för
användning som står på etiketten innan
du börjar hälla flaskans innehåll i bilens
AdBlue
®-tank.
Släng inte AdBlue
®-flaskor tillsammans
med hushållssoporna. Släng dem
i en behållare avsedd för detta
ändamål eller lämna tillbaka dem till
försäljningsstället.
F

O

m det visar sig, när du tagit bort flaskan,
att tillsatsen har runnit över ska du torka av
kring tankens mynning med en fuktig trasa.
F

S

ätt tillbaka det blå locket på tankens
mynning och vrid det ett sjättedels varv
medurs, fram till ändläget.
F
S
ätt tillbaka det svarta locket genom att
vrida det ett kvarts varv medurs, utan
att trycka på det. Kontrollera att lockets
markering befinner sig mitt för underlagets
markering.
F

L

ägg tillbaka reservhjulet och/
eller förvaringslådan i botten av
bagageutrymmet, beroende på utrustning.
F

L

ägg tillbaka bagagerumsmattan och stäng
bakluckan.
