209

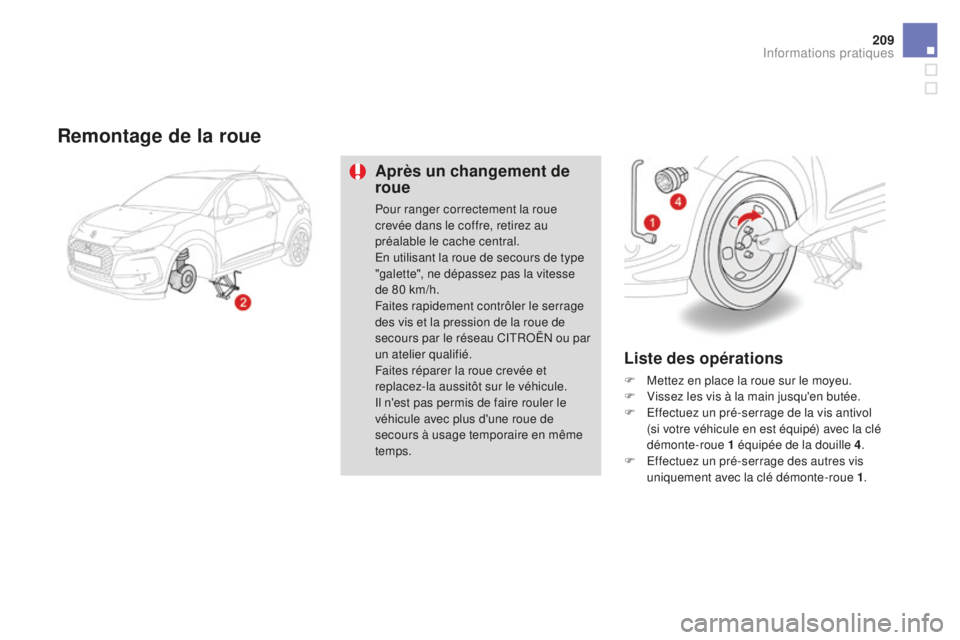

Remontage de la roue
Après un changement de
roue
Pour ranger correctement la roue
crevée dans le coffre, retirez au
préalable le cache central.
En utilisant la roue de secours de type
"galette", ne dépassez pas la vitesse
de 80 km/h.
Faites rapidement contrôler le serrage
des vis et la pression de la roue de
secours par le réseau CITROËN ou par
un atelier qualifié.
Faites réparer la roue crevée et
replacez-la aussitôt sur le véhicule.
Il n'est pas permis de faire rouler le
véhicule avec plus d'une roue de
secours à usage temporaire en même
temps.
Liste des opérations
F Mettez en place la roue sur le moyeu.
F V issez les vis à la main jusqu'en butée.
F

E
ffectuez un pré-serrage de la vis antivol
(si votre véhicule en est équipé) avec la clé
démonte-roue 1 équipée de la douille 4 .
F

E
ffectuez un pré-serrage des autres vis
uniquement avec la clé démonte-roue 1 .
Informations pratiques

F Redescendez le véhicule à fond.
F R epliez le cric 2 et dégagez-le. F
B loquez la vis antivol (si votre véhicule en
est équipé) avec la clé démonte-roue 1
équipée de la douille 4 .
F

B
loquez les autres vis uniquement avec la
clé démonte-roue 1 .
F

R
emontez les cabochons chromés sur
chacune des vis (avec roues aluminium
uniquement).
F

R
angez l'outillage dans le boîtier support.
Pneumatiques
PERFORMANCE
Utilisation en conditions
hivernales
L'utilisation des pneumatiques 205/40 R18
montés d'origine ne convient pas dans les
situations hivernales sévères. Nous vous
recommandons d'utiliser en période de grand
froid des pneumatiques hiver appropriés.Si vous souhaitez équiper votre
véhicule de chaînes neige ou
d'enveloppes antidérapantes, consultez
le réseau CITROËN pour connaître les
modèles préconisés à monter sur votre
véhicule.

2 11
Il est vivement recommandé de
s'entraîner au montage des chaînes
avant le départ, sur un sol plat et sec.
Chaînes à neige
En conditions hivernales, les chaînes à neige améliorent la traction ainsi que le comportement du véhicule lors des freinages.Les chaînes à neige doivent être
montées uniquement sur les roues
avant. Elles ne doivent pas être
montées sur les roues de secours de
type "galette".
Veuillez tenir compte de la
réglementation spécifique à chaque
pays pour l'utilisation des chaînes à
neige et la vitesse maximale autorisée.
Evitez de rouler sur route déneigée
avec des chaînes à neige, pour ne pas
endommager les pneumatiques de
votre véhicule ainsi que la chaussée. Si
votre véhicule est équipé de jantes en
alliage d'aluminium, vérifiez qu'aucune
partie de la chaîne ou des fixations
n'entre en contact avec la jante.
Conseils d'installation
F Si vous devez installer les chaînes pendant votre trajet, arrêtez votre véhicule sur une sur face plane, en bord de route.
F

S
errez le frein de stationnement et posez éventuellement des cales sous les roues pour éviter
que votre véhicule ne glisse.
F

I
nstallez les chaînes en suivant les instructions fournies par le fabricant.
F

D
émarrez lentement et roulez quelques instants, sans dépasser la vitesse de 50 km/h.
F

A
rrêtez votre véhicule et vérifiez que les chaînes sont correctement tendues.
Utilisez uniquement des chaînes conçues pour être montées sur le type de roues qui équipent votre
véhicule : Véhicule Dimensions des pneumatiques
d'origine Type de chaîne
DS 3 185/65 R15
maillon 9 mm
195/55 R16
2 0 5 /4 5 R17 non chaînable
DS 3 PERFORMANCE205/40 R18MICHELIN Easygrip K15*
Pour plus d'informations sur les chaînes à neige, consultez le réseau CITROËN ou un atelier
qualifié.
* Sauf Italie et Autriche.
Informations pratiques

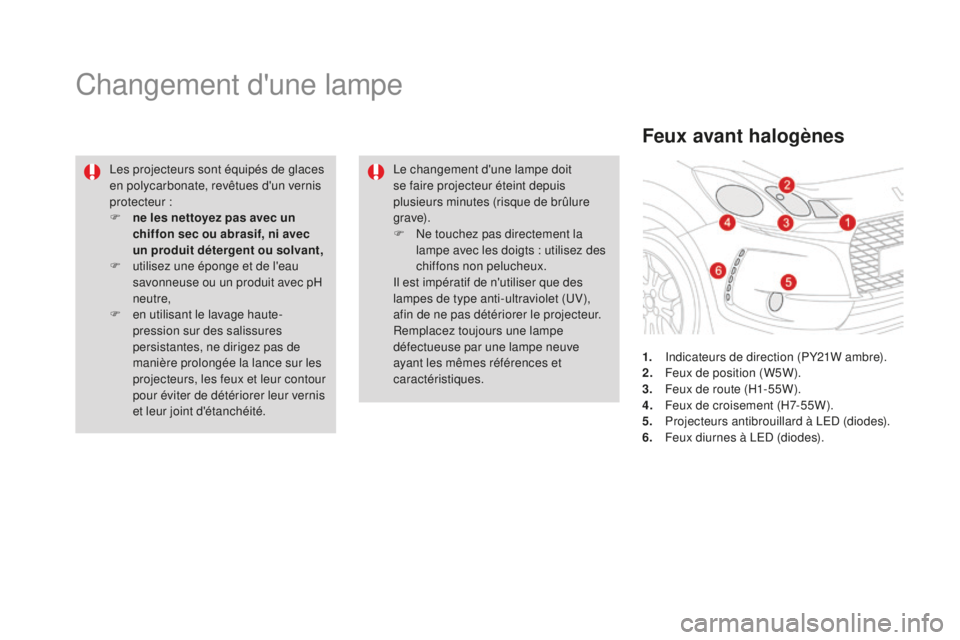

Changement d'une lampe
Les projecteurs sont équipés de glaces
en polycarbonate, revêtues d'un vernis
protecteur

:
F

n
e les nettoyez pas avec un
chiffon sec ou abrasif, ni avec
un produit détergent ou solvant,
F

u
tilisez une éponge et de l'eau
savonneuse ou un produit avec pH
neutre,
F

e
n utilisant le lavage haute-
pression sur des salissures
persistantes, ne dirigez pas de
manière prolongée la lance sur les
projecteurs, les feux et leur contour
pour éviter de détériorer leur vernis
et leur joint d'étanchéité.
Feux avant halogènes
1. Indicateurs de direction (PY21W ambre).
2. F eux de position (W5W).
3.
F

eux de route (H1-55W).
4.
F

eux de croisement (H7-55W).
5.
P

rojecteurs antibrouillard à LED (diodes).
6.
F

eux diurnes à LED (diodes).
Le changement d'une lampe doit
se faire projecteur éteint depuis
plusieurs


minutes (risque de brûlure
g r ave).
F

N

e touchez pas directement la
lampe avec les doigts

: utilisez des
chiffons non pelucheux.
Il est impératif de n'utiliser que des
lampes de type anti-ultraviolet (UV),
afin de ne pas détériorer le projecteur.
Remplacez toujours une lampe
défectueuse par une lampe neuve
ayant les mêmes références et
caractéristiques.

213

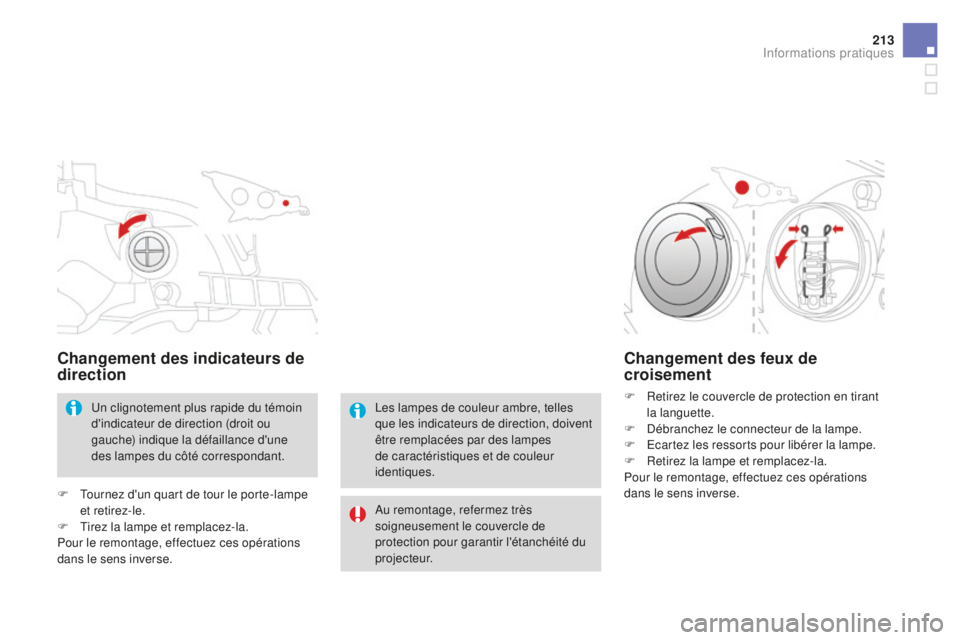

Changement des indicateurs de
direction
Un clignotement plus rapide du témoin
d'indicateur de direction (droit ou
gauche) indique la défaillance d'une
des lampes du côté correspondant.
F

T

ournez d'un quart de tour le porte-lampe
et retirez-le.
F

T

irez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Changement des feux de
croisement
F Retirez le couvercle de protection en tirant la languette.
F

D
ébranchez le connecteur de la lampe.
F

E
cartez les ressorts pour libérer la lampe.
F

R
etirez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Les lampes de couleur ambre, telles
que les indicateurs de direction, doivent
être remplacées par des lampes
de caractéristiques et de couleur
identiques.
Au remontage, refermez très
soigneusement le couvercle de
protection pour garantir l'étanchéité du
projecteur.
Informations pratiques

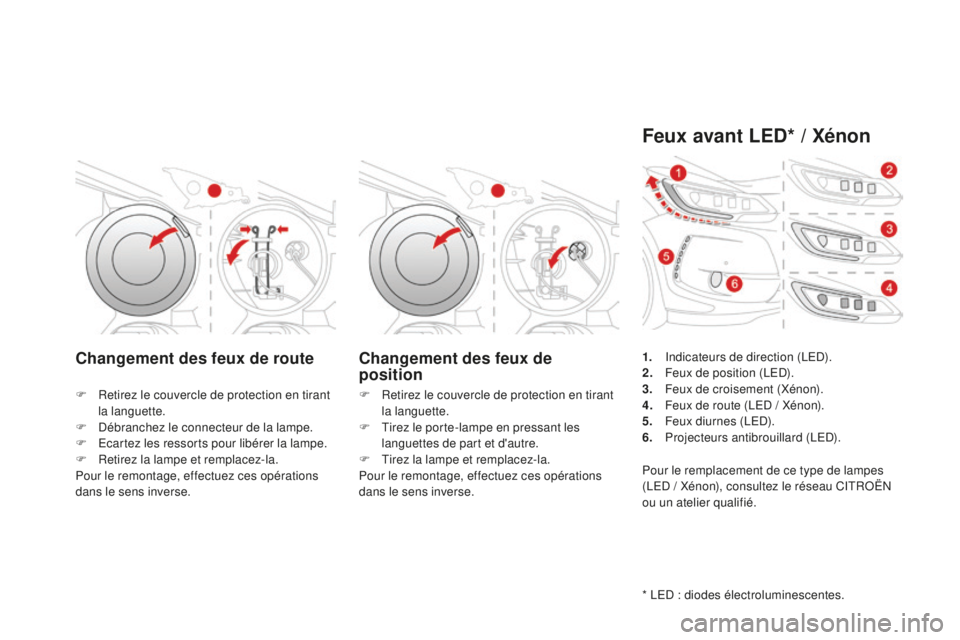

Changement des feux de route Changement des feux de position
F Retirez le couvercle de protection en tirant
la languette.
F

D
ébranchez le connecteur de la lampe.
F

E
cartez les ressorts pour libérer la lampe.
F

R
etirez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse. F
R etirez le couvercle de protection en tirant
la languette.
F

T
irez le porte-lampe en pressant les
languettes de part et d'autre.
F

T
irez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Feux avant LED* / Xénon
* LED : diodes électroluminescentes. 1.
In
dicateurs de direction (LED).
2.
F
eux de position (LED).
3.
F
eux de croisement (Xénon).
4.
F
eux de route (LED / Xénon).
5.
F
eux diurnes (LED).
6.
P
rojecteurs antibrouillard (LED).
Pour le remplacement de ce type de lampes
(LED / Xénon), consultez le réseau CITROËN
ou un atelier qualifié.

215

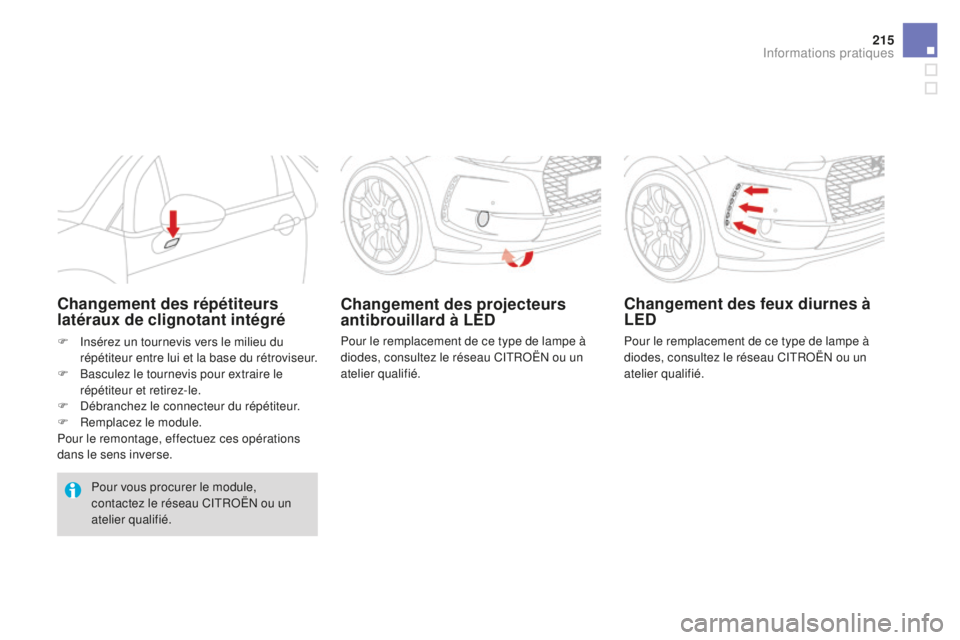

Changement des projecteurs
antibrouillard à LED
Changement des répétiteurs
latéraux de clignotant intégré
F Insérez un tournevis vers le milieu du
répétiteur entre lui et la base du rétroviseur.
F

B
asculez le tournevis pour extraire le
répétiteur et retirez-le.
F

D
ébranchez le connecteur du répétiteur.
F

R
emplacez le module.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Pour vous procurer le module,
contactez le réseau CITROËN ou un
atelier qualifié.
Changement des feux diurnes à
LED
Pour le remplacement de ce type de lampe à
diodes, consultez le réseau CITROËN ou un
atelier qualifié.
Pour le remplacement de ce type de lampe à
diodes, consultez le réseau CITROËN ou un
atelier qualifié.
Informations pratiques

1. Feux de stop / de position (P21/5W).
2. Feux de position (P5W).
3.
In

dicateurs de direction (PY21W ambre).
4.
F

eu antibrouillard, côté gauche (PR21W
rouge)
F

eu de recul, côté droit (P21W).

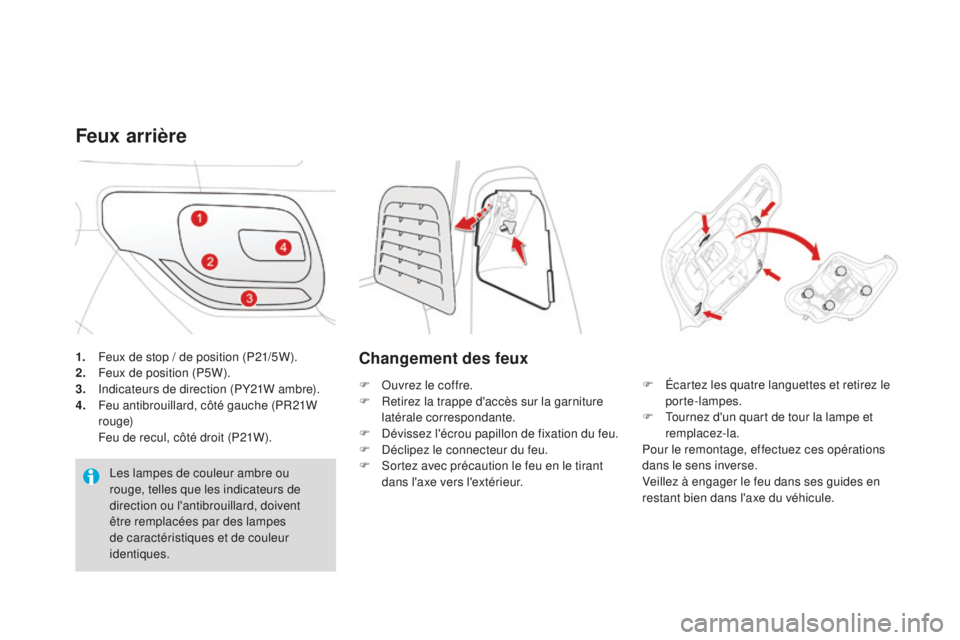

Feux arrière
Les lampes de couleur ambre ou
rouge, telles que les indicateurs de
direction ou l'antibrouillard, doivent
être remplacées par des lampes
de caractéristiques et de couleur
identiques.
Changement des feux
F Ouvrez le coffre.
F R etirez la trappe d'accès sur la garniture
latérale correspondante.
F

D
évissez l'écrou papillon de fixation du feu.
F

D
éclipez le connecteur du feu.
F

S
ortez avec précaution le feu en le tirant
dans l'axe vers l'extérieur. F
É cartez les quatre languettes et retirez le
porte-lampes.
F

T
ournez d'un quart de tour la lampe et
remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Veillez à engager le feu dans ses guides en
restant bien dans l'axe du véhicule.

217
Changement des indicateurs
de direction (4) et du feu
antibrouillard ou de recul (5)
F Tournez d’un quart de tour la lampe et remplacez-la.
Changement des feux de position
et de stop à LED (diodes)
Pour le remplacement de ce type de lampe à
diodes, consultez le réseau CITROËN ou un
atelier qualifié.

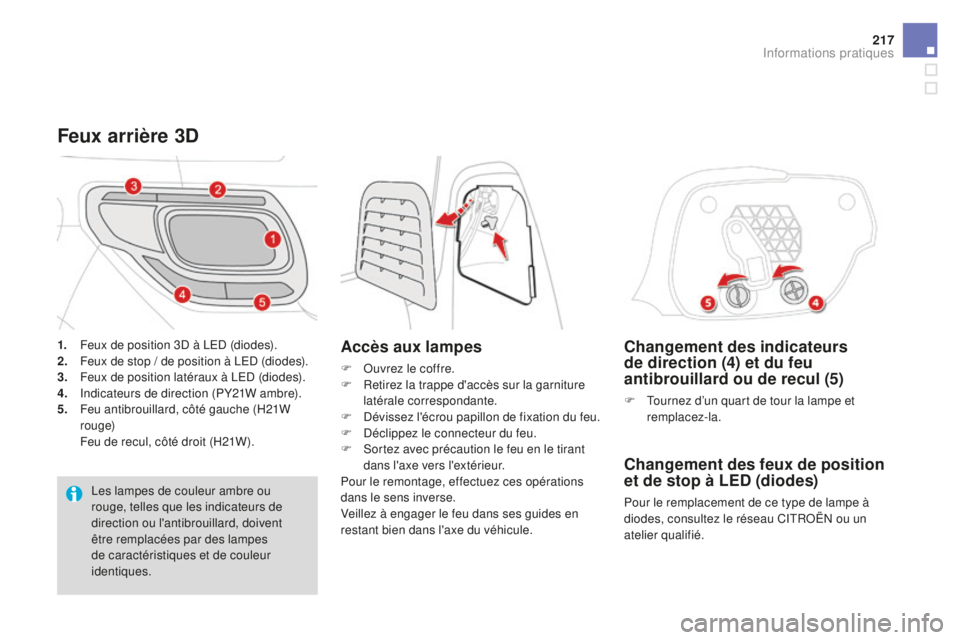

Feux arrière 3D
Accès aux lampes
F Ouvrez le coffre.
F R etirez la trappe d'accès sur la garniture
latérale correspondante.
F

D
évissez l'écrou papillon de fixation du feu.
F

D
éclippez le connecteur du feu.
F

S
ortez avec précaution le feu en le tirant
dans l'axe vers l'extérieur.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Veillez à engager le feu dans ses guides en
restant bien dans l'axe du véhicule.
1.
F

eux de position 3D à LED (diodes).
2. F
eux de stop / de position à LED (diodes).
3. F
eux de position latéraux à LED (diodes).
4.
In

dicateurs de direction (PY21W ambre).
5.
F

eu antibrouillard, côté gauche (H21W
rouge)
F

eu de recul, côté droit (H21W). Les lampes de couleur ambre ou
rouge, telles que les indicateurs de
direction ou l'antibrouillard, doivent
être remplacées par des lampes
de caractéristiques et de couleur
identiques.
Informations pratiques

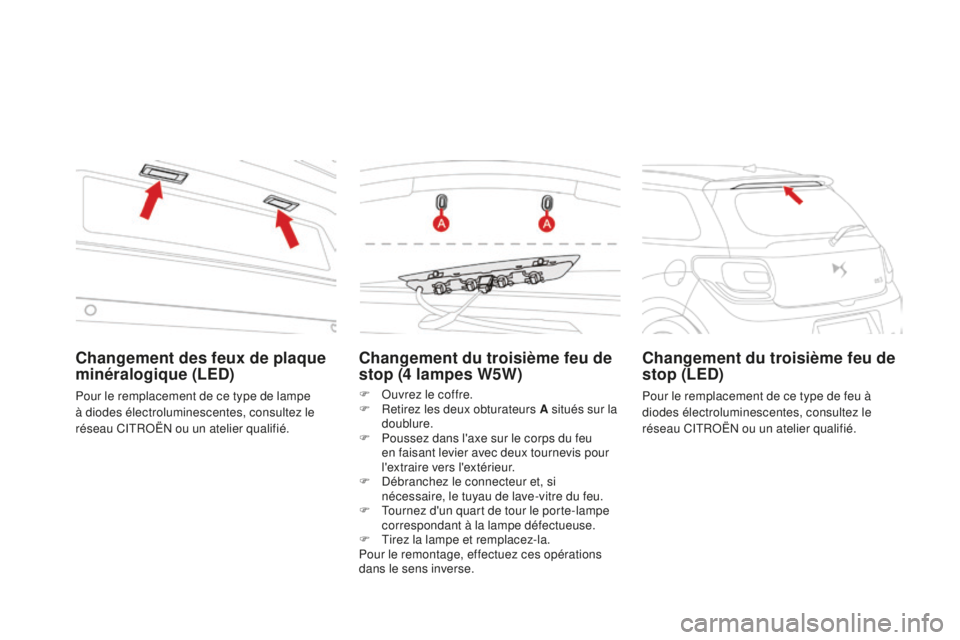

Changement du troisième feu de
stop (4 lampes W5W)
F Ouvrez le coffre.
F R etirez les deux obturateurs A situés sur la
doublure.
F

P
oussez dans l'axe sur le corps du feu
en faisant levier avec deux tournevis pour
l'extraire vers l'extérieur.
F

D
ébranchez le connecteur et, si
nécessaire, le tuyau de lave-vitre du feu.
F

T
ournez d'un quart de tour le porte-lampe
correspondant à la lampe défectueuse.
F

T
irez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Changement du troisième feu de
stop (LED)
Pour le remplacement de ce type de feu à
diodes électroluminescentes, consultez le
réseau CITROËN ou un atelier qualifié.
Changement des feux de plaque
minéralogique (LED)
Pour le remplacement de ce type de lampe
à diodes électroluminescentes, consultez le
réseau CITROËN ou un atelier qualifié.
