Page 201 of 521

199
L'autocollant de limitation de vitesse
doit être collé à l'intérieur du véhicule,
dans le champ de vision du conducteur,
pour vous rappeler qu'une roue est en
usage temporaire.
Composition du kit
1. Compresseur 12 V, avec manomètre intégré.
2.
F
lacon de produit de colmatage, avec
flexible intégré.
3.
A
utocollant de limitation de vitesse.
Kit de dépannage provisoire de pneumatique
Composé d’un compresseur et d’une cartouche
de produit de colmatage, il permet une
réparation temporaire du pneumatique, afin
de vous rendre dans le garage le plus proche.
Il est prévu pour réparer la plupart des
crevaisons susceptibles d'affecter le
pneumatique, se situant sur la bande de
roulement ou sur l'épaule du pneumatique.Accès au kit
Ce kit est installé dans le caisson de
rangement, sous le plancher de coffre.
Le circuit électrique du véhicule permet
le branchement du compresseur pour
la durée nécessaire à la réparation
du pneumatique endommagé ou au
gonflage d’un élément pneumatique de
faible volume. Ne dépassez pas la vitesse de 80 km/h
en roulant avec un pneumatique réparé
à l'aide de ce type de kit.
Informations pratiques
Page 202 of 521

F Coupez le contact.
F C ollez l’autocollant de limitation de vitesse
à l’intérieur du véhicule.
Procédure de réparation
Evitez d'enlever tout corps étranger
ayant pénétré dans le pneumatique. F
D
éroulez le tuyau rangé sous le
compresseur.
F
R
accordez le tuyau du compresseur sur le
flacon de produit de colmatage.
F
R
etournez le flacon de produit de
colmatage et fixez-le sur l'encoche dédiée
du compresseur. F
R
etirez le bouchon de la valve du
pneumatique à réparer, et conservez-le
dans un endroit propre.
F
R
accordez le flexible du flacon de produit
de colmatage à la valve du pneumatique à
réparer et serrez fermement.
Page 203 of 521

201
Si au bout de cinq à sept minutes
environ, vous ne parvenez pas à
atteindre cette pression, c'est que le
pneumatique n’est pas réparable ;
consultez le réseau CITROËN ou un
atelier qualifié pour le dépannage de
votre véhicule.
F
V
érifiez que l’interrupteur du compresseur
est basculé sur la position " O".
F
D
éroulez complètement le fil électrique,
rangé sous le compresseur.
F
C
onnectez la prise électrique du
compresseur à la prise 12 V du véhicule.
F
Me
ttez le contact. F
M
ettez en marche le compresseur en
basculant l’interrupteur sur la position " I"
jusqu’à ce que la pression du pneumatique
atteigne 2,0 bars.
L
e produit de colmatage est injecté
sous pression dans le pneumatique
;
ne débranchez pas le tuyau de la
valve pendant cette opération (risque
d’éclaboussures). Faites attention, le produit de
colmatage est nocif (ex : éthylène-
glycol, colophane...) en cas d’ingestion
et irritant pour les yeux.
Tenez ce produit hors de portée des
enfants.
La date limite d’utilisation du liquide est
inscrite sur le flacon.
Après utilisation, ne jetez pas le flacon
dans la nature, rapportez-le dans le
réseau CITROËN ou à un organisme
chargé de sa récupération.
N’oubliez pas de vous réapprovisionner
avec un nouveau flacon disponible
dans le réseau CITROËN ou dans un
atelier qualifié.
Informations pratiques
Page 204 of 521

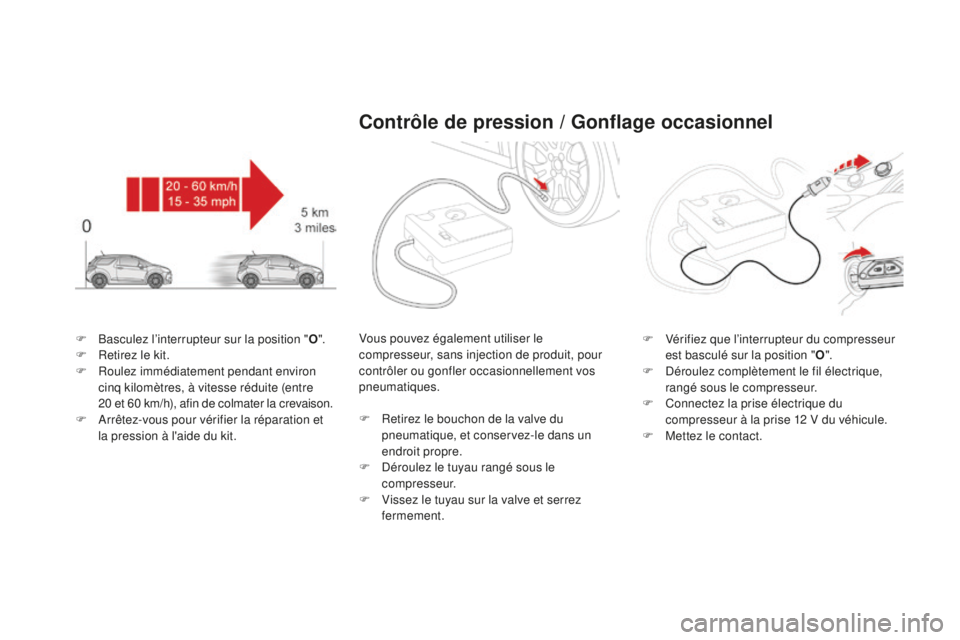

F Basculez l’interrupteur sur la position "O".
F R etirez le kit.
F
R
oulez immédiatement pendant environ
cinq kilomètres, à vitesse réduite (entre
20 et 60 km/h), afin de colmater la crevaison.
F
A
rrêtez-vous pour vérifier la réparation et
la pression à l'aide du kit.
Contrôle de pression / Gonflage occasionnel
Vous pouvez également utiliser le
compresseur, sans injection de produit, pour
contrôler ou gonfler occasionnellement vos
pneumatiques.
F
R
etirez le bouchon de la valve du
pneumatique, et conservez-le dans un
endroit propre.
F
D
éroulez le tuyau rangé sous le
compresseur.
F
V
issez le tuyau sur la valve et serrez
fermement. F
V érifiez que l’interrupteur du compresseur
est basculé sur la position " O".
F
D
éroulez complètement le fil électrique,
rangé sous le compresseur.
F
C
onnectez la prise électrique du
compresseur à la prise 12 V du véhicule.
F
Me
ttez le contact.
Page 205 of 521

203
F Mettez en marche le compresseur en basculant l’interrupteur sur la position " I"
et ajustez la pression, conformément à
l’étiquette de pression des pneumatiques
du véhicule.
P
our dégonfler : appuyez sur le bouton
noir situé sur le tuyau du compresseur, au
niveau du raccord de valve.
F
U
ne fois la pression atteinte, basculez
l’interrupteur sur la position " O".
F
R
etirez le kit, puis rangez-le.
Détection de sous-gonflage
Après réparation du pneumatique,
le témoin restera allumé tant que la
réinitialisation du système n'aura pas
été effectuée.
Pour plus d'informations sur la
détection de sous-gonflage, reportez-
vous à la rubrique correspondante.
En cas de modification de la pression
d'un ou de plusieurs pneumatiques,
il est nécessaire de réinitialiser
le système de détection de sous-
gonflage.
Pour plus d'informations sur la
détection de sous-gonflage, reportez-
vous à la rubrique correspondante.
Informations pratiques
Page 206 of 521

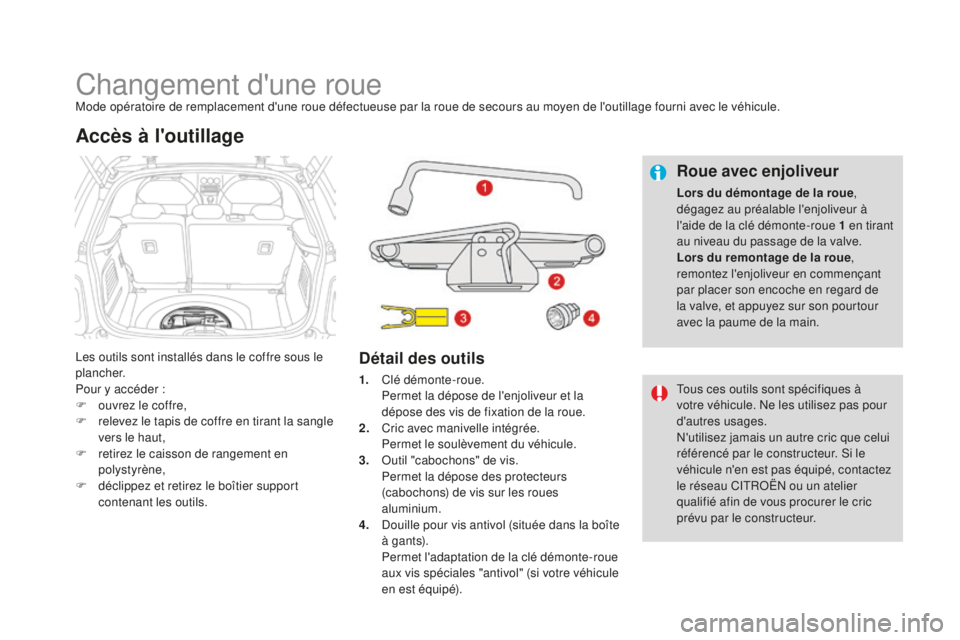

Changement d'une roueMode opératoire de remplacement d'une roue défectueuse par la roue de secours au moyen de l'outillage fourni avec le véhicule.
Les outils sont installés dans le coffre sous le
plancher.
Pour y accéder :
F
o
uvrez le coffre,
F
r
elevez le tapis de coffre en tirant la sangle
vers le haut,
F
r
etirez le caisson de rangement en
polystyrène,
F
d
éclippez et retirez le boîtier support
contenant les outils.
Accès à l'outillage
Détail des outils Roue avec enjoliveur
Lors du démontage de la roue
,
dégagez au préalable l'enjoliveur à
l'aide de la clé démonte-roue 1 en tirant
au niveau du passage de la valve.
Lors du remontage de la roue ,
remontez l'enjoliveur en commençant
par placer son encoche en regard de
la valve, et appuyez sur son pourtour
avec la paume de la main.
1.
Cl
é démonte-roue.
Pe
rmet la dépose de l'enjoliveur et la
dépose des vis de fixation de la roue.
2.
C
ric avec manivelle intégrée.
P
ermet le soulèvement du véhicule.
3.
O
util "cabochons" de vis.
Pe
rmet la dépose des protecteurs
(cabochons) de vis sur les roues
aluminium.
4.
D
ouille pour vis antivol (située dans la boîte
à g a nt s).
Pe
rmet l'adaptation de la clé démonte-roue
aux vis spéciales "antivol" (si votre véhicule
en est équipé). Tous ces outils sont spécifiques à
votre véhicule. Ne les utilisez pas pour
d'autres usages.
N'utilisez jamais un autre cric que celui
référencé par le constructeur. Si le
véhicule n'en est pas équipé, contactez
le réseau CITROËN ou un atelier
qualifié afin de vous procurer le cric
prévu par le constructeur.
Page 207 of 521

205

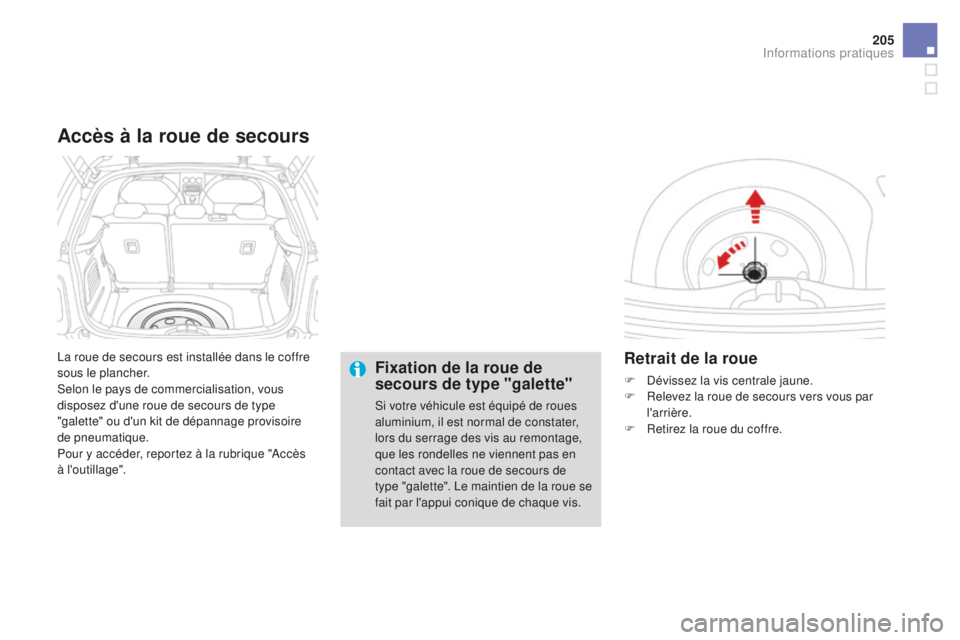

La roue de secours est installée dans le coffre
sous le plancher.
Selon le pays de commercialisation, vous
disposez d'une roue de secours de type
"galette" ou d'un kit de dépannage provisoire
de pneumatique.
Pour y accéder, reportez à la rubrique "Accès
à l'outillage".
Accès à la roue de secours
Fixation de la roue de
secours de type "galette"
Si votre véhicule est équipé de roues
aluminium, il est normal de constater,
lors du serrage des vis au remontage,
que les rondelles ne viennent pas en
contact avec la roue de secours de
type "galette". Le maintien de la roue se
fait par l'appui conique de chaque vis.
Retrait de la roue
F Dévissez la vis centrale jaune.
F R elevez la roue de secours vers vous par
l'arrière.
F
R
etirez la roue du coffre.
Informations pratiques
Page 208 of 521

Remise en place de la roue
F Remettez en place le boîtier support au centre de la roue et clippez-le.
F
R
emettez en place le caisson de
rangement en polystyrène.
F
R
emettez en place le tapis au fond du
coffre en le pliant légèrement en deux (voir
rubrique "Aménagements du coffre").
F
R
emettez en place la roue dans son
logement.
F
D
évissez de quelques tours la vis centrale
jaune, puis placez-la au centre de la roue.
F
S
errez à fond la vis centrale jusqu'au
cliquetis pour bien maintenir la roue. Sur les véhicules équipés d'une roue
de secours de type "galette", la roue
crevée peut être mise en lieu et place
de la roue "galette" ; néanmoins, vous
ne bénéficierez plus d'un plancher de
coffre plat.
Page 209 of 521

207

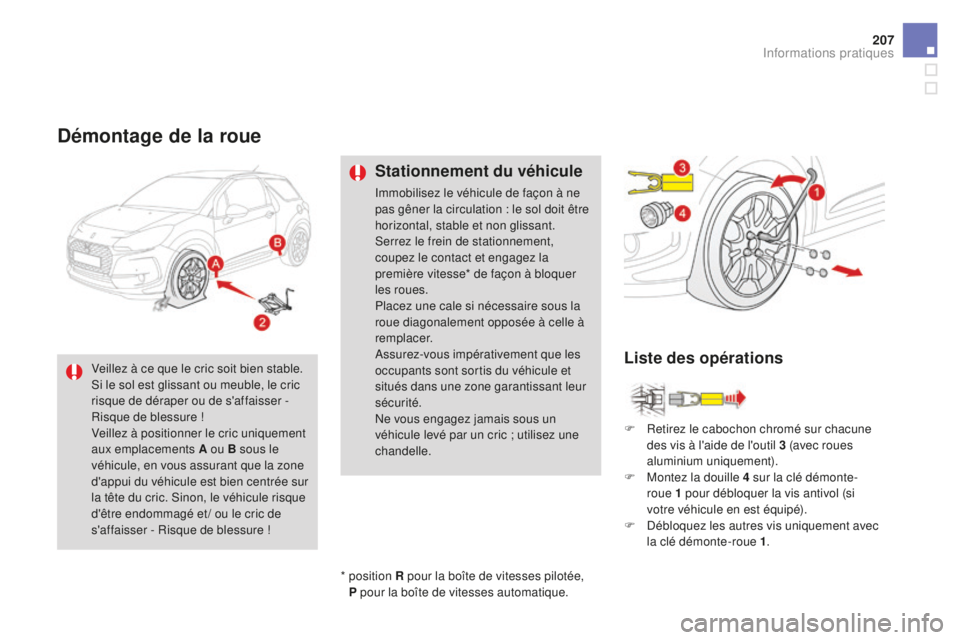

Démontage de la roue
Stationnement du véhicule
Immobilisez le véhicule de façon à ne
pas gêner la circulation : le sol doit être
horizontal, stable et non glissant.
Serrez le frein de stationnement,
coupez le contact et engagez la
première vitesse* de façon à bloquer
les roues.
Placez une cale si nécessaire sous la
roue diagonalement opposée à celle à
remplacer.
Assurez-vous impérativement que les
occupants sont sortis du véhicule et
situés dans une zone garantissant leur
sécurité.
Ne vous engagez jamais sous un
véhicule levé par un cric ; utilisez une
chandelle.F
R
etirez le cabochon chromé sur chacune
des vis à l'aide de l'outil 3 (avec roues
aluminium uniquement).
F
M
ontez la douille 4 sur la clé démonte-
roue
1 pour débloquer la vis antivol (si
votre véhicule en est équipé).
F
D
ébloquez les autres vis uniquement avec
la clé démonte-roue 1 .
*
position R pour la boîte de vitesses pilotée,
P
pour la boîte de vitesses automatique.
Veillez à ce que le cric soit bien stable.
Si le sol est glissant ou meuble, le cric
risque de déraper ou de s'affaisser -
Risque de blessure !
Veillez à positionner le cric uniquement
aux emplacements A ou B sous le
véhicule, en vous assurant que la zone
d'appui du véhicule est bien centrée sur
la tête du cric. Sinon, le véhicule risque
d'être endommagé et / ou le cric de
s'affaisser - Risque de blessure !
Liste des opérations
Informations pratiques
Page 210 of 521

F Positionnez la semelle du cric 2 au sol et assurez-vous que celle-ci soit à l'aplomb
de l'emplacement avant A ou arrière B
prévu sur le soubassement, le plus proche
de la roue à changer.
S
ur les véhicules équipés d'enjoliveurs
de bas de caisse, la localisation de la
zone d'appui du cric est indiquée par un
marquage sur l'enjoliveur. Le cric doit
être impérativement placé dans l'axe de
ce repère, au niveau de la zone d'appui,
située derrière l'enjoliveur et non sur
l'enjoliveur en plastique. F
R etirez les vis et conservez-les dans un
endroit propre.
F
D
égagez la roue.
F
D éployez le cric 2 jusqu'à ce que sa tête
vienne en contact de l'emplacement A ou B
utilisé ; la zone d'appui A ou B du véhicule
doit bien s'insérer dans la partie centrale
de la tête du cric.
F
L
evez le véhicule, jusqu'à laisser un
espace suffisant entre la roue et le sol,
pour permettre ensuite une mise en place
facile de la roue de secours (non crevée).
