CITROEN DS3 CABRIO 2015 Omistajan Käsikirjat (in Finnish)

219
DS3_fi_Chap10_info-pratiques_ed01-2014

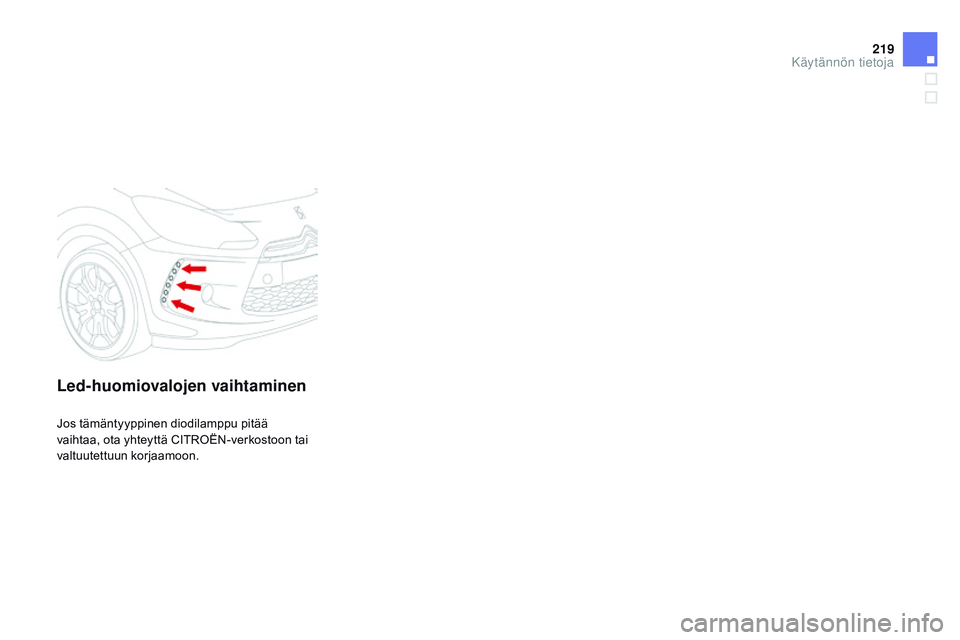

Led-huomiovalojen vaihtaminen
Jos tämäntyyppinen diodilamppu pitää
vaihtaa, ota yhteyttä CITROËN-verkostoon tai
valtuutettuun korjaamoon.
Käytännön tietoja

DS3_fi_Chap10_info-pratiques_ed01-2014

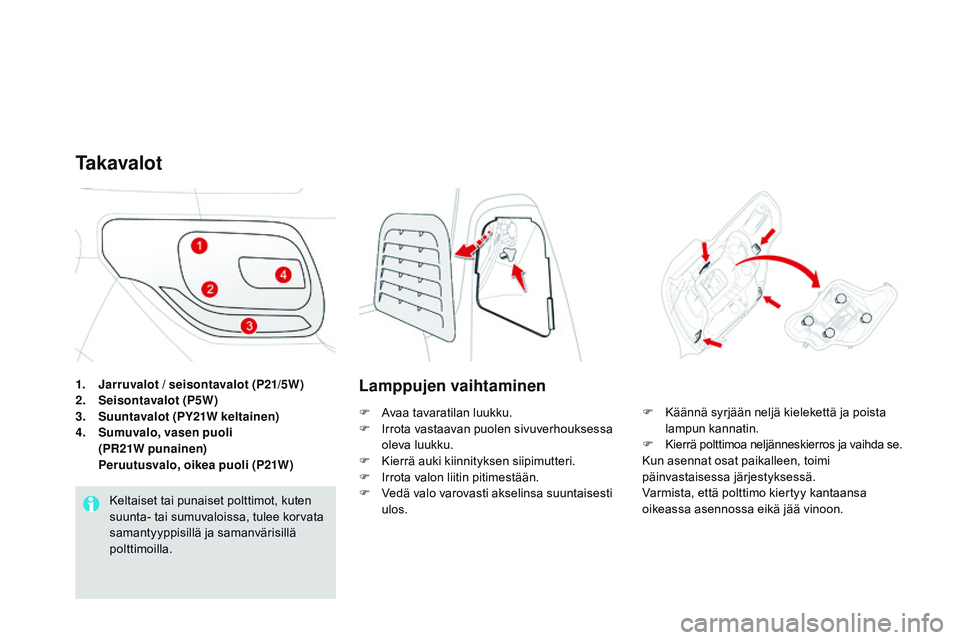

1. Jarruvalot / seisontavalot (p21/5W)
2. S eisontavalot (p5 W)
3.
S

uuntavalot (
pY
21W keltainen)
4.
S

umuvalo, vasen puoli
(
pR

21W punainen)

p
e

ruutusvalo, oikea puoli (
p
21W)
Ta k a v a l o t
Keltaiset tai punaiset polttimot, kuten
suunta- tai sumuvaloissa, tulee korvata
samantyyppisillä ja samanvärisillä
polttimoilla.
Lamppujen vaihtaminen
F Avaa tavaratilan luukku.
F I rrota vastaavan puolen sivuverhouksessa
oleva luukku.
F

K
ierrä auki kiinnityksen siipimutteri.
F

I
rrota valon liitin pitimestään.
F

V
edä valo varovasti akselinsa suuntaisesti
ulos. F
K äännä syrjään neljä kielekettä ja poista
lampun kannatin.
F

K
ierrä polttimoa neljänneskierros ja vaihda se.
Kun asennat osat paikalleen, toimi
päinvastaisessa järjestyksessä.
Varmista, että polttimo kiertyy kantaansa
oikeassa asennossa eikä jää vinoon.

221
DS3_fi_Chap10_info-pratiques_ed01-2014
Suuntavalojen (4) ja
takasumuvalon tai
peruutusvalon

(5) vaihtaminen
F Kierrä lamppua neljänneskierros ja vaihda se.
LEd-seisontavalojen
ja -jarruvalojen vaihtaminen (diodit)
Kun diodipolttimot vaihdetaan, ota yhteys
CITROËN-verkostoon tai valtuutettuun
korjaamoon.

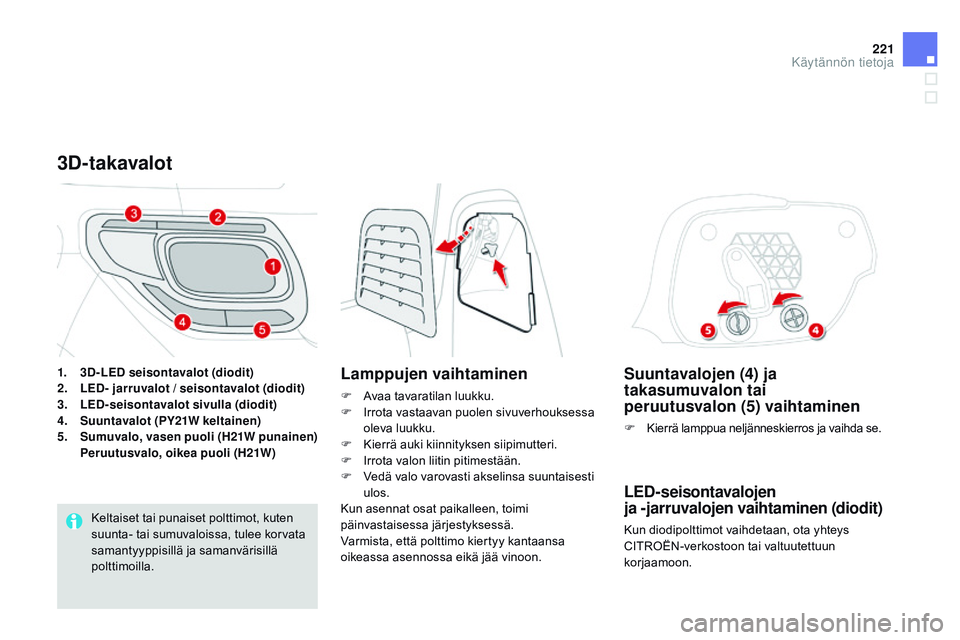

3d-takavalot
Lamppujen vaihtaminen
F Avaa tavaratilan luukku.
F
I rrota vastaavan puolen sivuverhouksessa
oleva luukku.
F

K
ierrä auki kiinnityksen siipimutteri.
F

I
rrota valon liitin pitimestään.
F

V
edä valo varovasti akselinsa suuntaisesti
ulos.
Kun asennat osat paikalleen, toimi
päinvastaisessa järjestyksessä.
Varmista, että polttimo kiertyy kantaansa
oikeassa asennossa eikä jää vinoon.
1.
3d-

LE
d s

eisontavalot (diodit)
2. LEd-
jarruvalot / seisontavalot (diodit)
3. L
Ed-
seisontavalot sivulla (diodit)
4.
S

uuntavalot (
pY

21W keltainen)
5.
S

umuvalo, vasen puoli (H21W punainen)

p
e

ruutusvalo, oikea puoli (H21W)
Keltaiset tai punaiset polttimot, kuten
suunta- tai sumuvaloissa, tulee korvata
samantyyppisillä ja samanvärisillä
polttimoilla.
Käytännön tietoja

DS3_fi_Chap10_info-pratiques_ed01-2014

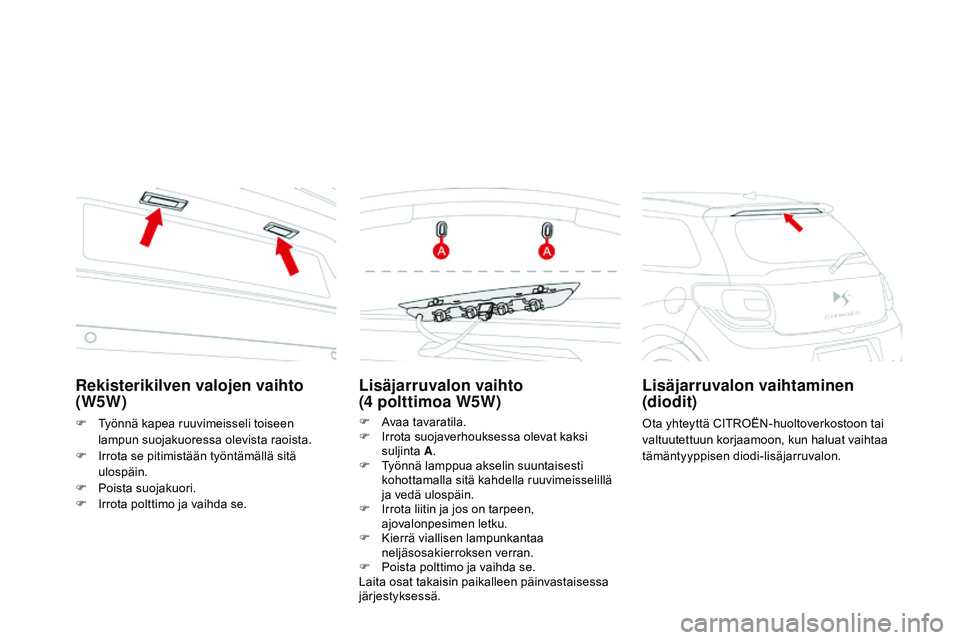

Lisäjarruvalon vaihto
(4 polttimoa W5W)
F Avaa tavaratila.
F I rrota suojaverhouksessa olevat kaksi
suljinta A.
F

T
yönnä lamppua akselin suuntaisesti
kohottamalla sitä kahdella ruuvimeisselillä
ja vedä ulospäin.
F

I
rrota liitin ja jos on tarpeen,
ajovalonpesimen letku.
F

K
ierrä viallisen lampunkantaa
neljäsosakierroksen verran.
F

P
oista polttimo ja vaihda se.
Laita osat takaisin paikalleen päinvastaisessa
järjestyksessä.
Lisäjarruvalon vaihtaminen
(diodit)
Ota yhteyttä CITROËN-huoltoverkostoon tai
valtuutettuun korjaamoon, kun haluat vaihtaa
tämäntyyppisen diodi-lisäjarruvalon.
Rekisterikilven valojen vaihto
(W5W)
F Työnnä kapea ruuvimeisseli toiseen
lampun suojakuoressa olevista raoista.
F

I
rrota se pitimistään työntämällä sitä
ulospäin.
F

P
oista suojakuori.
F

I
rrota polttimo ja vaihda se.

223
DS3_fi_Chap10_info-pratiques_ed01-2014

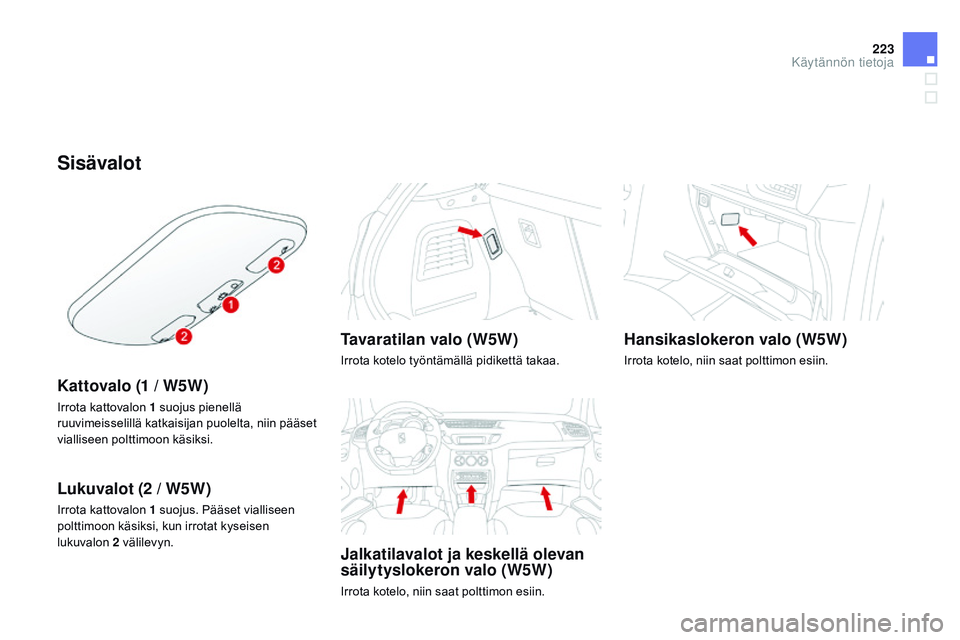

Sisävalot
Kattovalo (1 / W5W)
Irrota kattovalon 1 suojus pienellä
ruuvimeisselillä katkaisijan puolelta, niin pääset
vialliseen polttimoon käsiksi.
Lukuvalot (2 / W5W)
Irrota kattovalon 1 suojus. Pääset vialliseen
polttimoon käsiksi, kun irrotat kyseisen
lukuvalon 2 välilevyn.
Tavaratilan valo (W5W)
Irrota kotelo työntämällä pidikettä takaa.
Jalkatilavalot ja keskellä olevan
säilytyslokeron valo (W5W)
Irrota kotelo, niin saat polttimon esiin.
Hansikaslokeron valo (W5W)
Irrota kotelo, niin saat polttimon esiin.
Käytännön tietoja

DS3_fi_Chap10_info-pratiques_ed01-2014

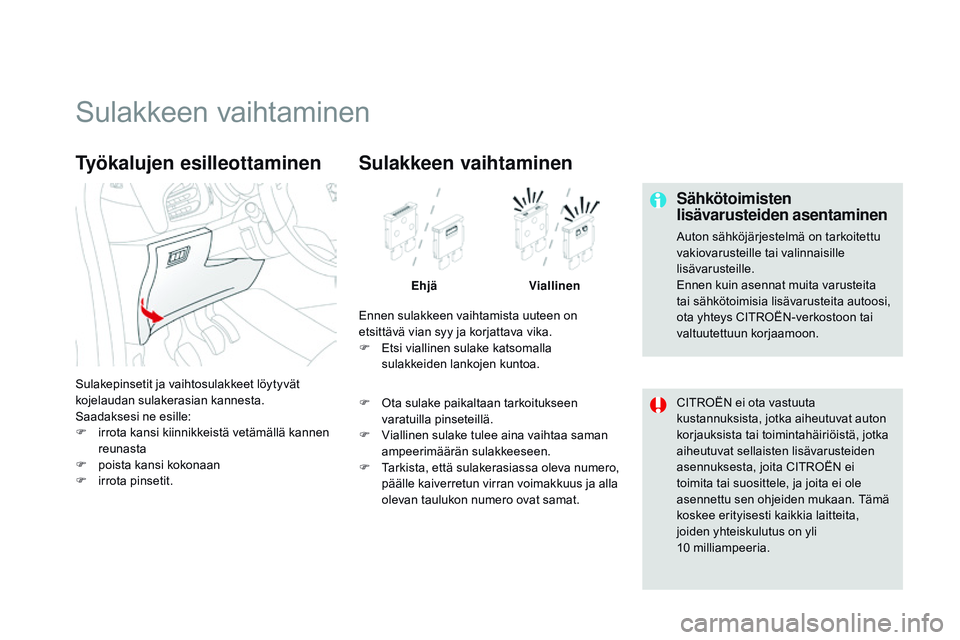

Sulakkeen vaihtaminen
Sähkötoimisten
lisävarusteiden asentaminen
Auton sähköjärjestelmä on tarkoitettu
vakiovarusteille tai valinnaisille
lisävarusteille.
Ennen kuin asennat muita varusteita
tai sähkötoimisia lisävarusteita autoosi,
ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.
CITROËN ei ota vastuuta
kustannuksista, jotka aiheutuvat auton
korjauksista tai toimintahäiriöistä, jotka
aiheutuvat sellaisten lisävarusteiden
asennuksesta, joita CITROËN ei
toimita tai suosittele, ja joita ei ole
asennettu sen ohjeiden mukaan. Tämä
koskee erityisesti kaikkia laitteita,
joiden yhteiskulutus on yli
10 milliampeeria.
Sulakepinsetit ja vaihtosulakkeet löytyvät
kojelaudan sulakerasian kannesta.
Saadaksesi ne esille:
F

i

rrota kansi kiinnikkeistä vetämällä kannen
reunasta
F

p

oista kansi kokonaan
F

ir

rota pinsetit.
Työkalujen esilleottaminen
Ennen sulakkeen vaihtamista uuteen on
etsittävä vian syy ja korjattava vika.
F
E
tsi viallinen sulake katsomalla
sulakkeiden lankojen kuntoa.
Sulakkeen vaihtaminen
Ehjä Viallinen
F

O

ta sulake paikaltaan tarkoitukseen
varatuilla pinseteillä.
F

V

iallinen sulake tulee aina vaihtaa saman
ampeerimäärän sulakkeeseen.
F

T

arkista, että sulakerasiassa oleva numero,
päälle kaiverretun virran voimakkuus ja alla
olevan taulukon numero ovat samat.

225
DS3_fi_Chap10_info-pratiques_ed01-2014

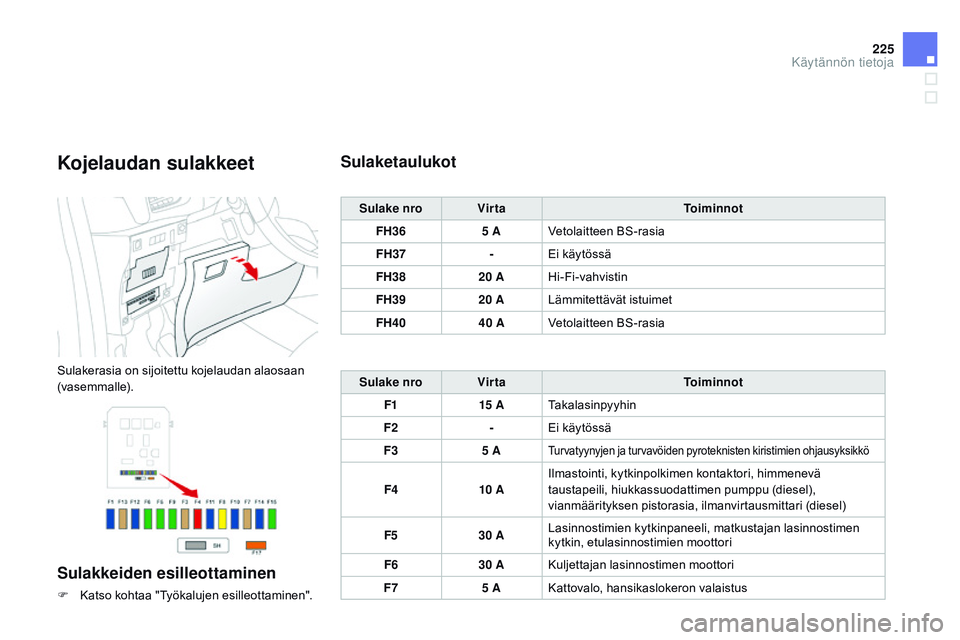

Kojelaudan sulakkeet
Sulakerasia on sijoitettu kojelaudan alaosaan
(vasemmalle).
Sulakkeiden esilleottaminen
F Katso kohtaa "Työkalujen esilleottaminen".
Sulaketaulukot
Sulake nroVirta Toiminnot
FH36 5 AVetolaitteen BS-rasia
FH37 -Ei käytössä
FH38 20 AHi-Fi-vahvistin
FH39 20 ALämmitettävät istuimet
FH40 40 AVetolaitteen BS-rasia
Sulake nro Virta Toiminnot
F1 15 ATakalasinpyyhin
F2 -Ei käytössä
F3 5 A
Turvatyynyjen ja turvavöiden pyroteknisten kiristimien ohjausyksikkö
F410 AIlmastointi, kytkinpolkimen kontaktori, himmenevä
taustapeili, hiukkassuodattimen pumppu (diesel),
vianmäärityksen pistorasia, ilmanvirtausmittari (diesel)
F5 30 ALasinnostimien kytkinpaneeli, matkustajan lasinnostimen
kytkin, etulasinnostimien moottori
F6 30 AKuljettajan lasinnostimen moottori
F7 5 AKattovalo, hansikaslokeron valaistus
Käytännön tietoja

DS3_fi_Chap10_info-pratiques_ed01-2014

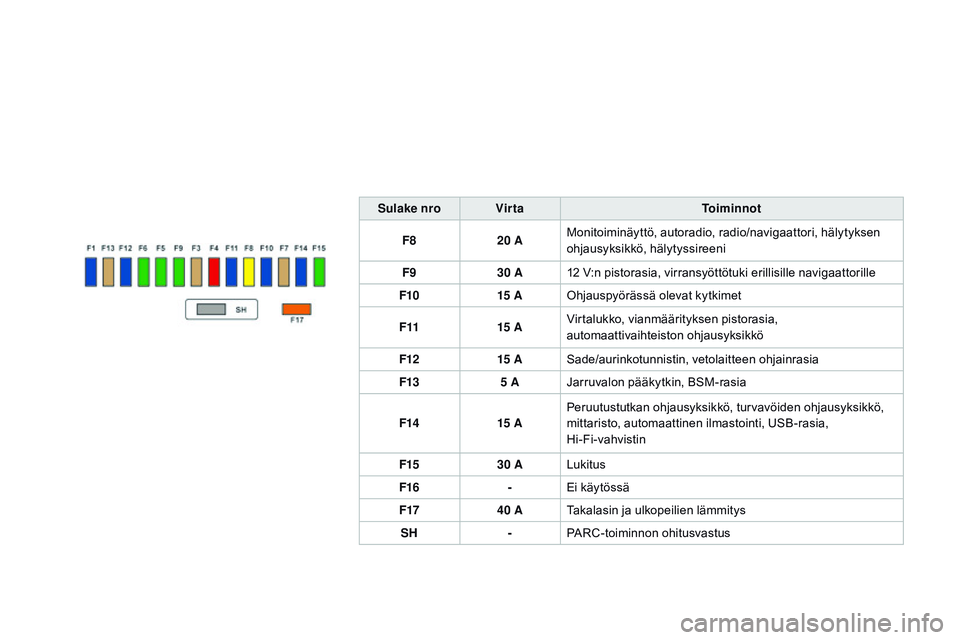

Sulake nroVirta Toiminnot
F8 20 AMonitoiminäyttö, autoradio, radio/navigaattori, hälytyksen
ohjausyksikkö, hälytyssireeni
F9 30 A12 V:n pistorasia, virransyöttötuki erillisille navigaattorille
F10 15 AOhjauspyörässä olevat kytkimet
F11 15 AVirtalukko, vianmäärityksen pistorasia,
automaattivaihteiston ohjausyksikkö
F12 15 ASade/aurinkotunnistin, vetolaitteen ohjainrasia
F13 5 AJarruvalon pääkytkin, BSM-rasia
F14 15 APeruutustutkan ohjausyksikkö, turvavöiden ohjausyksikkö,
mittaristo, automaattinen ilmastointi, USB-rasia,
Hi-Fi-vahvistin
F15 30 ALukitus
F16 -Ei käytössä
F17 40 ATakalasin ja ulkopeilien lämmitys
SH -PARC-toiminnon ohitusvastus

227
DS3_fi_Chap10_info-pratiques_ed01-2014
Moottoritilan sulakkeet
Sulakerasia on moottoritilassa akun lähellä
(vasemmalla)Sulakkeiden esilleottaminen
F Irrota kansi.
F V aihda sulake (katso ao. kohtaa).
F

K
un sulake on vaihdettu, sulje kansi
huolellisesti, jotta sulakerasia pysyy tiiviinä.
Kaikki akun lähellä olevan sulakerasian
sulakkeille tehtävät toimenpiteet on
annettava CITROËN-verkoston tai
valtuutetun korjaamon tehtäväksi.
Käytännön tietoja

DS3_fi_Chap10_info-pratiques_ed01-2014

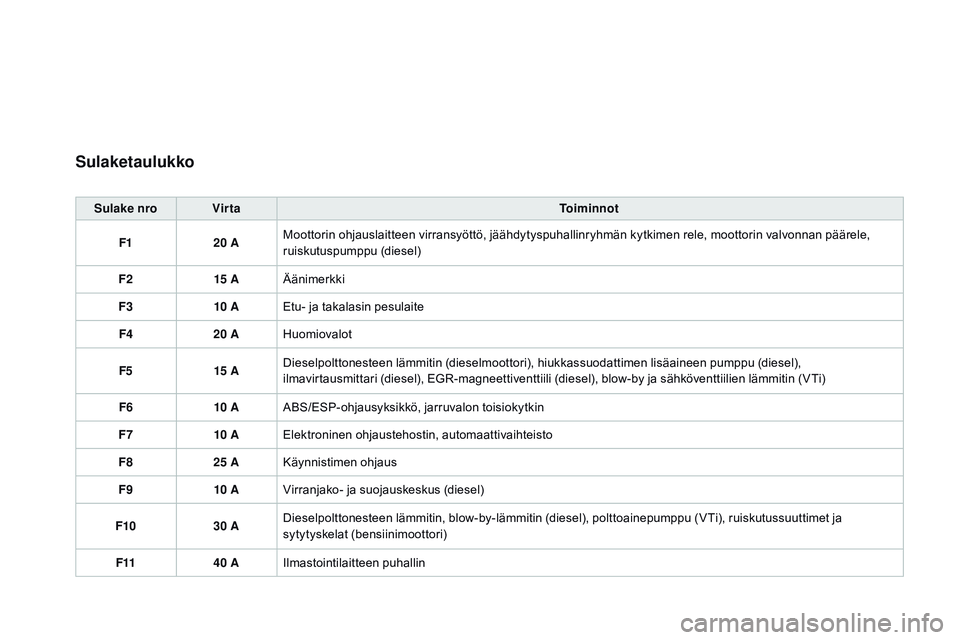

Sulaketaulukko
Sulake nroVirta Toiminnot
F1 20 AMoottorin ohjauslaitteen virransyöttö, jäähdytyspuhallinryhmän kytkimen rele, moottorin valvonnan päärele,
ruiskutuspumppu (diesel)
F2 15 AÄänimerkki
F3 10 AEtu- ja takalasin pesulaite
F4 20 AHuomiovalot
F5 15 ADieselpolttonesteen lämmitin (dieselmoottori), hiukkassuodattimen lisäaineen pumppu (diesel),
ilmavirtausmittari (diesel), EGR-magneettiventtiili (diesel), blow-by ja sähköventtiilien lämmitin (VTi)
F6 10 AABS/ESP-ohjausyksikkö, jarruvalon toisiokytkin
F7 10 AElektroninen ohjaustehostin, automaattivaihteisto
F8 25 AKäynnistimen ohjaus
F9 10 AVirranjako- ja suojauskeskus (diesel)
F10 30 ADieselpolttonesteen lämmitin, blow-by-lämmitin (diesel), polttoainepumppu (VTi), ruiskutussuuttimet ja
sytytyskelat (bensiinimoottori)
F11 40 AIlmastointilaitteen puhallin
