179

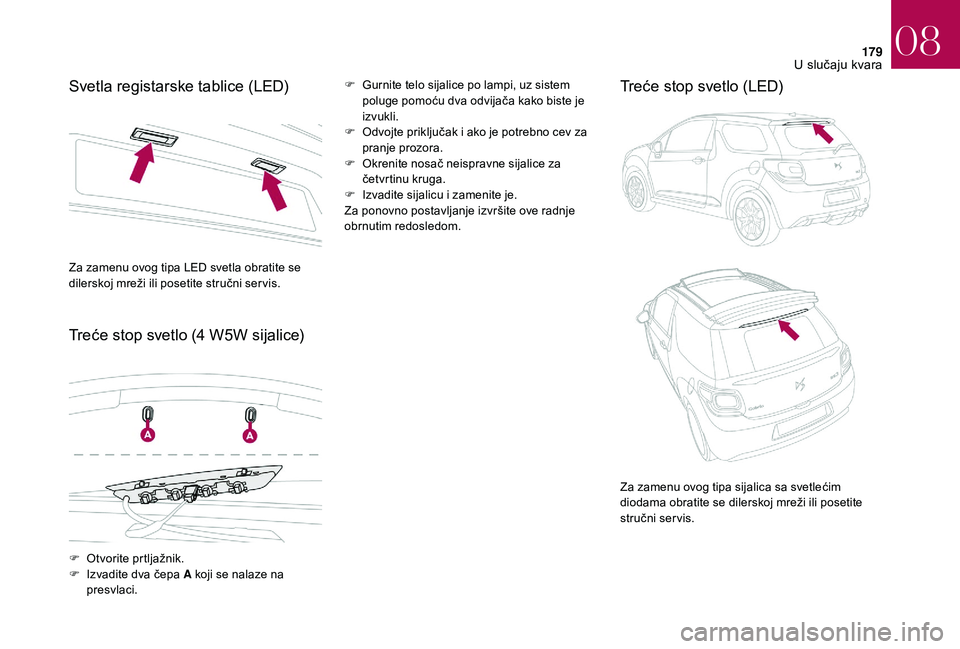

Svetla registarske tablice (LED)
Treće stop svetlo (4 W5W sijalice)F Gurnite telo sijalice po lampi, uz sistem poluge pomoću dva odvijača kako biste je
izvukli.
F

O
dvojte priključak i ako je potrebno cev za
pranje prozora.
F

O
krenite nosač neispravne sijalice za
četvrtinu kruga.
F

I
zvadite sijalicu i zamenite je.
Za ponovno postavljanje izvršite ove radnje
obrnutim redosledom.Treće stop svetlo (LED)
Za zamenu ovog tipa LED svetla obratite se
dilerskoj mreži ili posetite stručni ser vis.
F

O
tvorite prtljažnik.
F

I
zvadite dva čepa A koji se nalaze na
presvlaci. Za zamenu ovog tipa sijalica sa svetlećim
diodama obratite se dilerskoj mreži ili posetite
stručni ser vis.
08
U slučaju kvara

180

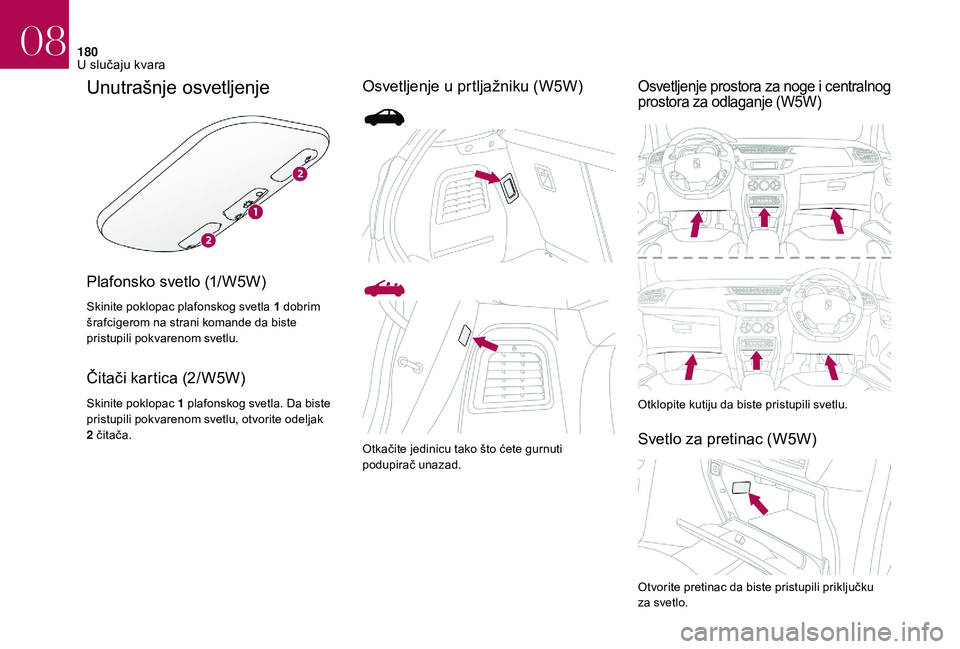

Unutrašnje osvetljenje
Plafonsko svetlo (1/W5W)
Skinite poklopac plafonskog svetla 1 dobrim
š rafcigerom na strani komande da biste
pristupili pokvarenom svetlu.
Čitači kartica (2/W5W)
Skinite poklopac 1 plafonskog svetla. Da biste
pristupili pokvarenom svetlu, otvorite odeljak
2
čitača.
Osvetljenje u prtljažniku (W5W)Osvetljenje prostora za noge i centralnog
prostora za odlaganje (W5W)
Otklopite kutiju da biste pristupili svetlu.
Svetlo za pretinac (W5W)Otkačite jedinicu tako što ćete gurnuti
podupirač unazad.
Otvorite pretinac da biste pristupili priključku
za svetlo.
08
U slučaju kvara

181

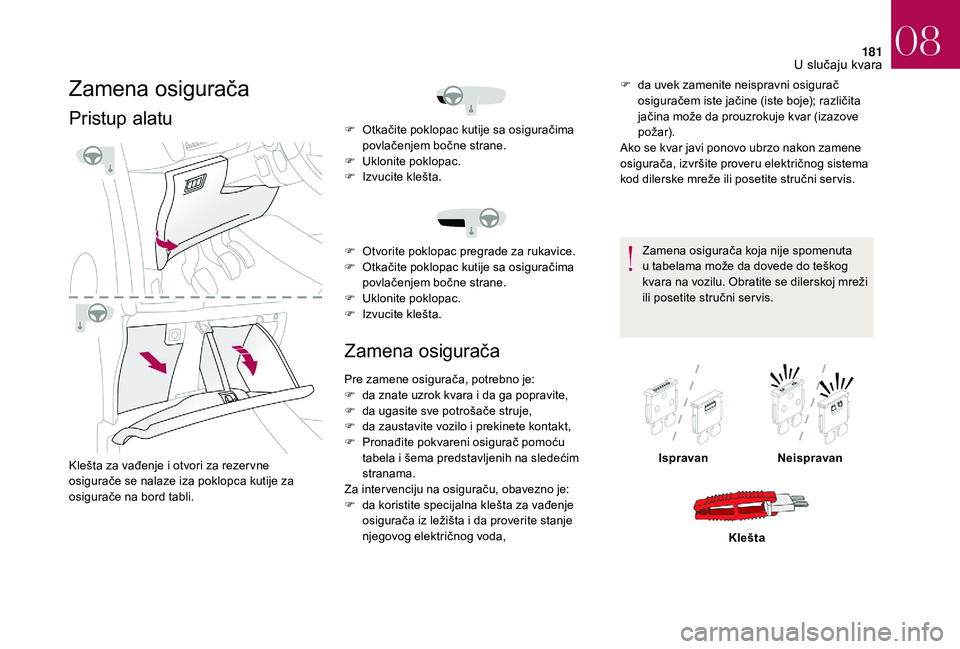

Zamena osigurača
Pristup alatu
Klešta za vađenje i otvori za rezer vne
o sigurače se nalaze iza poklopca kutije za
osigurače na bord tabli.
Zamena osigurača
F da uvek zamenite neispravni osigurač osiguračem iste jačine (iste boje); različita
jačina može da prouzrokuje kvar (izazove
požar).
Ako se kvar javi ponovo ubrzo nakon zamene
osigurača, izvršite proveru električnog sistema
kod dilerske mreže ili posetite stručni ser vis.
Zamena osigurača koja nije spomenuta
u
tabelama može da dovede do teškog
kvara na vozilu. Obratite se dilerskoj mreži
ili posetite stručni ser vis.
F

O

tkačite poklopac kutije sa osiguračima
povlačenjem bočne strane.
F

U

klonite poklopac.
F

I

zvucite klešta.
F

O

tvorite poklopac pregrade za rukavice.
F

O

tkačite poklopac kutije sa osiguračima
povlačenjem bočne strane.
F

U

klonite poklopac.
F

I

zvucite klešta.
Pre zamene osigurača, potrebno je:
F

d

a znate uzrok kvara i

da ga popravite,
F

d

a ugasite sve potrošače struje,
F

d

a zaustavite vozilo i

prekinete kontakt,
F

P

ronađite pokvareni osigurač pomoću
tabela i

šema predstavljenih na sledećim
stranama.
Za inter venciju na osiguraču, obavezno je:
F

d

a koristite specijalna klešta za vađenje
osigurača iz ležišta i

da proverite stanje
njegovog električnog voda, Ispravan
Neispravan
Klešta
08
U slučaju kvara

182
Instaliranje dodatne električne opreme
Električno kolo vašeg vozila odgovara
serijskoj i dodatnoj opremi vašeg vozila.
Pre instaliranja druge električne opreme
ili uređaja na vozilu, obratite se odobrenoj
dilerskoj mreži ili posetite stručni ser vis.
DS AUTOMOBILES odbija svaku
odgovornost za troškove nastale usled
popravke vašeg vozila ili za kvarove koji
su nastali ugrađivanjem dodatne opreme
koja nije isporučena niti preporučena,
i koja nije instalirana u
skladu sa
specifikacijama, posebno kada
kombinovana potrošnja struje dodatne
povezane opreme prelazi 10

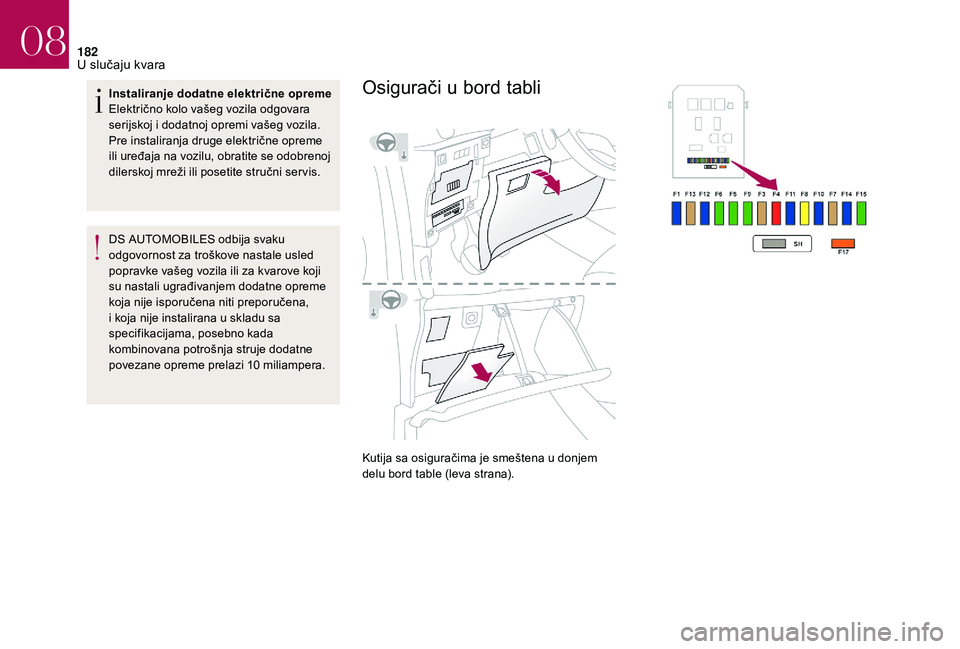

miliampera.Osigurači u bord tabli
Kutija sa osiguračima je smeštena u donjem
d elu bord table (leva strana).
08
U slučaju kvara

183

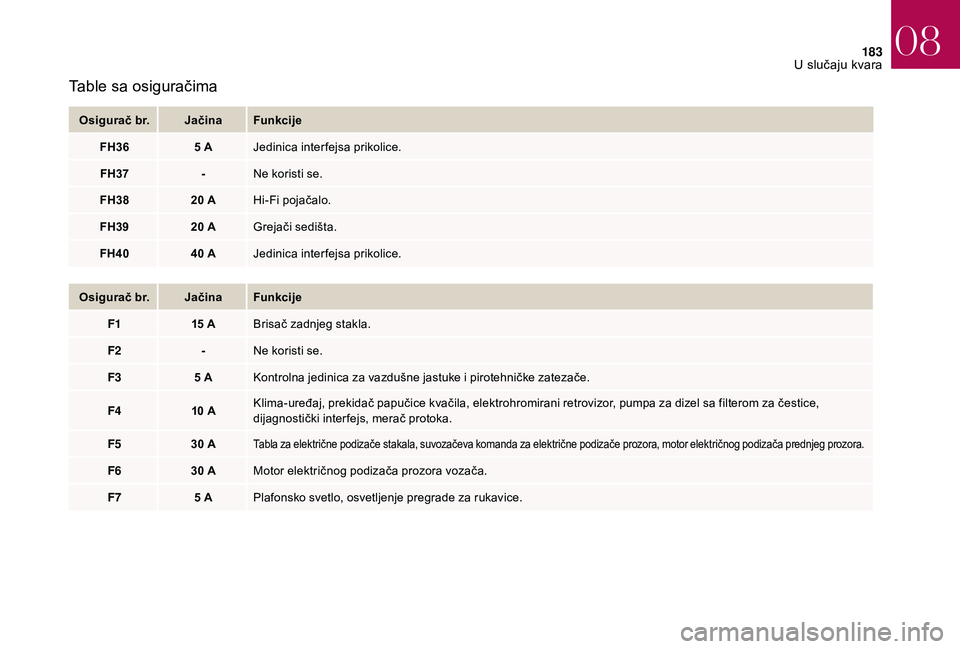

Table sa osiguračima
Osigurač br.Jačina Funkcije
FH36 5
AJedinica inter fejsa prikolice.
FH37 -Ne koristi se.
FH38 20
AHi-Fi pojačalo.
FH39 20
AGrejači sedišta.
FH40 40
AJedinica inter fejsa prikolice.
Osigurač br. Jačina Funkcije
F1 15
ABrisač zadnjeg stakla.
F2 -Ne koristi se.
F3 5
AKontrolna jedinica za vazdušne jastuke i
pirotehničke zatezače.
F4 10
AKlima-uređaj, prekidač papučice kvačila, elektrohromirani retrovizor, pumpa za dizel sa filterom za čestice,
dijagnostički inter fejs, merač protoka.
F5 30
A
Tabla za električne podizače stakala, suvozačeva komanda za električne podizače prozora, motor električnog podizača prednjeg prozora.
F630 AMotor električnog podizača prozora vozača.
F7 5
APlafonsko svetlo, osvetljenje pregrade za rukavice.
08
U slučaju kvara

184

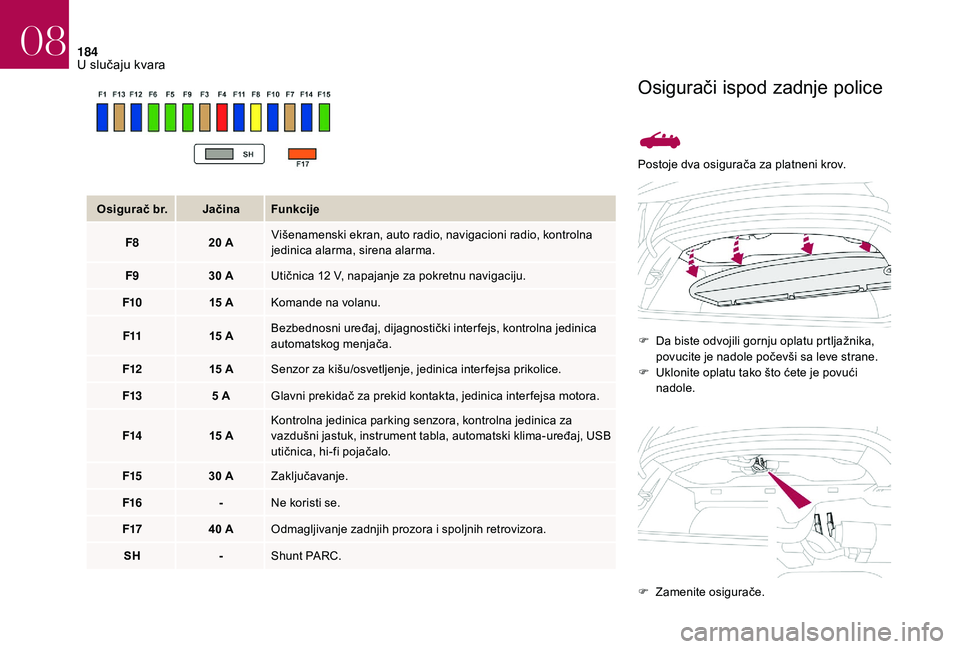

Postoje dva osigurača za platneni krov.F
D
a biste odvojili gornju oplatu prtljažnika,
povucite je nadole počevši sa leve strane.
F

U
klonite oplatu tako što ćete je povući
nadole.
Osigurač br.
Jačina Funkcije
F8 20

A Višenamenski ekran, auto radio, navigacioni radio, kontrolna
jedinica alarma, sirena alarma.
F9 30

A Utičnica 12

V, napajanje za pokretnu navigaciju.
F10 15

A Komande na volanu.
F11 15

A Bezbednosni uređaj, dijagnostički inter fejs, kontrolna jedinica
automatskog menjača.
F12 15

A Senzor za kišu/osvetljenje, jedinica inter fejsa prikolice.
F13 5

A Glavni prekidač za prekid kontakta, jedinica inter fejsa motora.
F14 15

A Kontrolna jedinica parking senzora, kontrolna jedinica za
vazdušni jastuk, instrument tabla, automatski klima-uređaj, USB
utičnica, hi-fi pojačalo.
F15 30

A Zaključavanje.
F16 -Ne koristi se.
F17 40

A Odmagljivanje zadnjih prozora i

spoljnih retrovizora.
SH -Shunt PARC.
Osigurači ispod zadnje police
F Zamenite osigurače.
08
U slučaju kvara

185

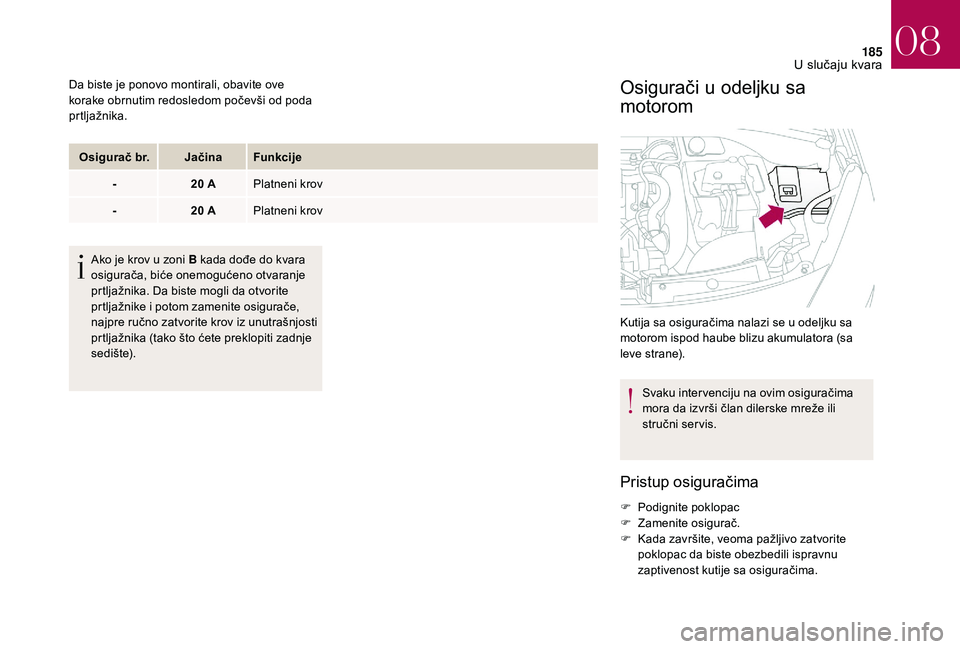

Da biste je ponovo montirali, obavite ove
korake obrnutim redosledom počevši od poda
prtljažnika.Osigurač br. Jačina Funkcije
- 20
APlatneni krov
- 20
APlatneni krov
Ako je krov u
zoni B kada dođe do kvara
osigurača, biće onemogućeno otvaranje
prtljažnika. Da biste mogli da otvorite
prtljažnike i
potom zamenite osigurače,
najpre ručno zatvorite krov iz unutrašnjosti
prtljažnika (tako što ćete preklopiti zadnje
sedište).Osigurači u od eljku sa
motorom
Kutija sa osiguračima nalazi se u odeljku sa
m otorom ispod haube blizu akumulatora (sa
leve strane).
Svaku inter venciju na ovim osiguračima
mora da izvrši član dilerske mreže ili
stručni ser vis.
Pristup osiguračima
F Podignite poklopac
F Z amenite osigurač.
F

K
ada završite, veoma pažljivo zatvorite
poklopac da biste obezbedili ispravnu
zaptivenost kutije sa osiguračima.
08
U slučaju kvara

186

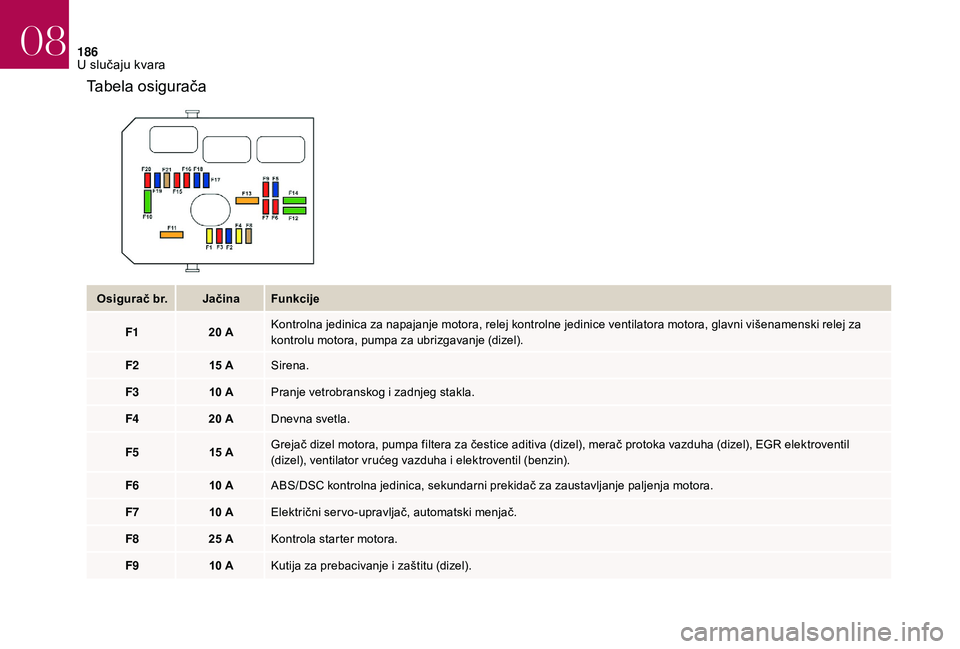

Tabela osigurača
Osigurač br.Jačina Funkcije
F1 20
AKontrolna jedinica za napajanje motora, relej kontrolne jedinice ventilatora motora, glavni višenamenski relej za
kontrolu motora, pumpa za ubrizgavanje (dizel).
F2 15
ASirena.
F3 10
APranje vetrobranskog i
zadnjeg stakla.
F4 20
ADnevna svetla.
F5 15
AGrejač dizel motora, pumpa filtera za čestice aditiva (dizel), merač protoka vazduha (dizel), EGR elektroventil
(dizel), ventilator vrućeg vazduha i
elektroventil (benzin).
F6 10
AABS/DSC kontrolna jedinica, sekundarni prekidač za zaustavljanje paljenja motora.
F7 10
AElektrični ser vo-upravljač, automatski menjač.
F8 25
AKontrola starter motora.
F9 10
AKutija za prebacivanje i
zaštitu (dizel).
08
U slučaju kvara

187
Osigurač br.Jačina Funkcije
F10 30
AGrejač dizel goriva, ventilator vrućeg vazduha (dizel), pumpa za gorivo (benzin), brizgaljke i
svetla (benzin).
F11 40
AVentilator klima uređaja.
F12 30
ABrisači stakla, sporo/brzo.
F13 40
ANapajanje za ugrađene inter fejs sisteme (BSI) (+ nakon davanja kontakta).
F14 30
ANapajanje Valvetronic sistema za upravljanje radom ventila (gorivo).
F15 10
ADesno dugo svetlo.
F16 10
ALevo dugo svetlo.
F17 15
ALevo oboreno svetlo.
F18 15
ADesno oboreno svetlo.
F19 15
ASenzori kiseonika i
elektroventili (benzin), elektroventili (dizel), EGR elektroventil (dizel).
F20 10
APumpe, kontrolisani termostat (benzin), distribucija elektroventila (THP), senzor vode u
dizelu (dizel).
F21 5
AKontrolna jedinica napajanja ventilatora motora, ABS/DSC, turbo pumpa (THP).
08
U slučaju kvara

188

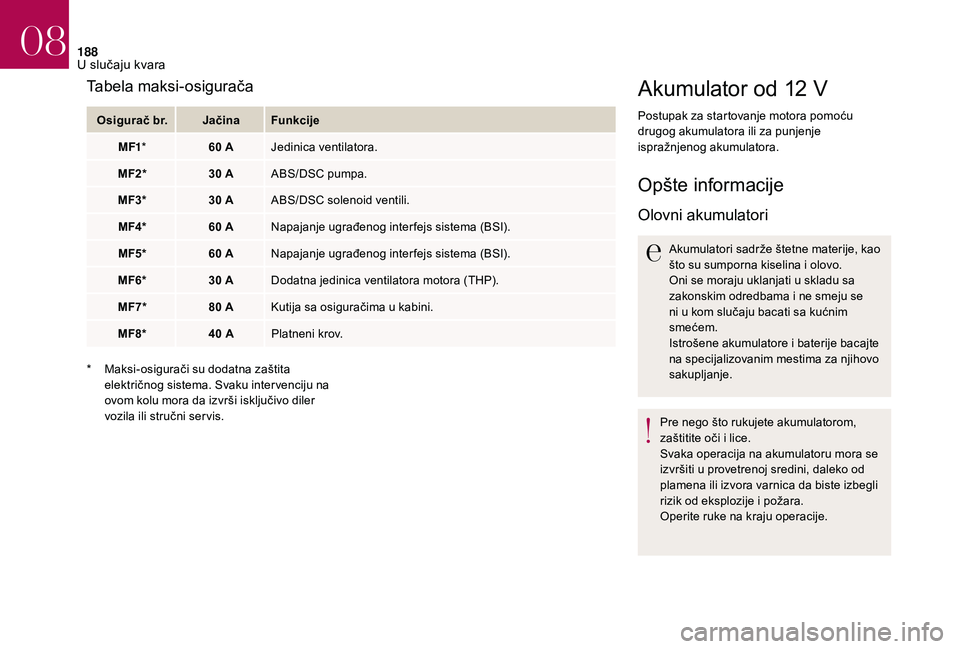

Akumulator od 12 V
Postupak za startovanje motora pomoću
drugog akumulatora ili za punjenje
ispražnjenog akumulatora.
Opšte informacije
Olovni akumulatori
Akumulatori sadrže štetne materije, kao
što su sumporna kiselina i olovo.
Oni se moraju uklanjati u
skladu sa
zakonskim odredbama i
ne smeju se
ni u
kom slučaju bacati sa kućnim
smećem.
Istrošene akumulatore i
baterije bacajte
na specijalizovanim mestima za njihovo
sakupljanje.
Pre nego što rukujete akumulatorom,
zaštitite oči i
lice.
Svaka operacija na akumulatoru mora se
izvršiti u
provetrenoj sredini, daleko od
plamena ili izvora varnica da biste izbegli
rizik od eksplozije i
požara.
Operite ruke na kraju operacije.
Tabela maksi-osigurača
Osigurač br. Jačina Funkcije
MF1 * 60
AJedinica ventilatora.
MF2* 30
AABS/DSC pumpa.
MF3* 30
AABS/DSC solenoid ventili.
MF4* 60
ANapajanje ugrađenog inter fejs sistema (BSI).
MF5* 60
ANapajanje ugrađenog inter fejs sistema (BSI).
MF6* 30
ADodatna jedinica ventilatora motora (THP).
MF7* 80
AKutija sa osiguračima u
kabini.
MF8* 40
APlatneni krov.
*

M
aksi-osigurači su dodatna zaštita
električnog sistema. Svaku inter venciju na
ovom kolu mora da izvrši isključivo diler
vozila ili stručni ser vis.
