39Betriebskontrolle


1.
Drehzahlmesser (x 1000 U/min oder rpm).

2.
Gangwechselanzeige beim Schaltgetriebe
oder Position des Wählhebels und
Ganges beim automatisier ten Schalt- oder
Automatikgetriebe.

3.
Geschwindigkeitsanzeige (km/h oder mph).

4.
Mittlere Farbanzeige in Verbindung mit
dem Navigationssystem.

Instrumententafeln und Anzeigen


5.
Anzeige Kraftstoffstand und
angeschlossene Kontrollleuchte des
Kraftstoffmindeststandes.

6.
Tageskilometerzähler (km oder Meilen).

7.
Wartungsschlüssel (bei in Kürze fälliger
oder überfälliger Wartung),
Gesamtkilometerzähler.
(km oder Meilen)



Bedientasten

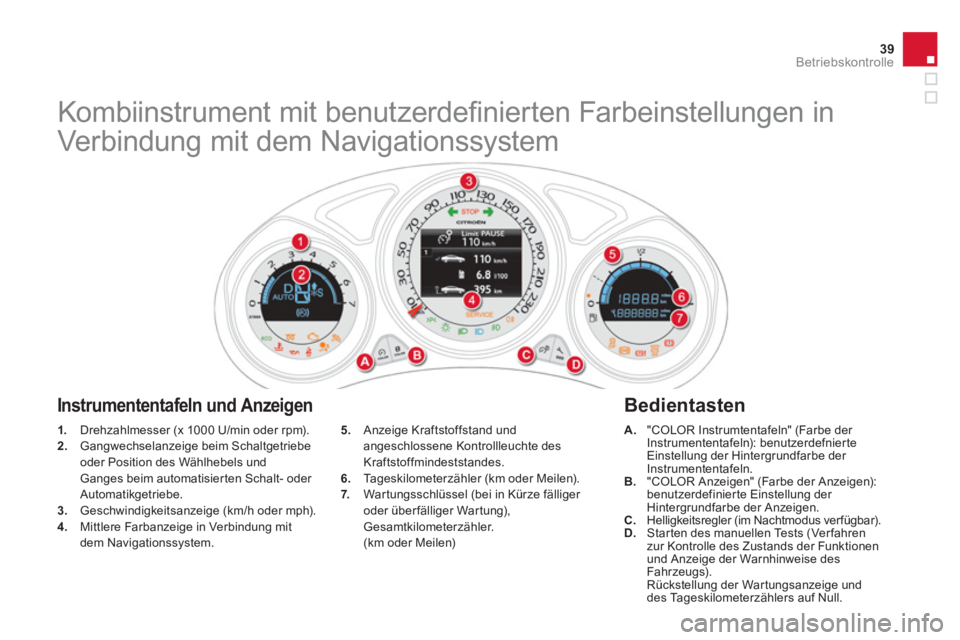

Kombiinstrument mit benutzerdefi nierten Farbeinstellungen in
Verbindung mit dem Navigationssystem


A.
"COLOR Instrumtentafeln" (Farbe der
Instrumententafeln): benutzerdefnierte
Einstellung der Hintergrundfarbe der
Instrumententafeln.

B.
"COLOR Anzeigen" (Farbe der Anzeigen):
benutzerdefinierte Einstellung der
Hintergrundfarbe der Anzeigen.

C.
Helligkeitsregler (im Nachtmodus ver fügbar).

D.
Star ten des manuellen Tests (Ver fahren
zur Kontrolle des Zustands der Funktionen
und Anzeige der Warnhinweise des
Fahr zeugs).
Rückstellung der Wartungsanzeige und
des Tageskilometerzählers auf Null.

1.
Sollwerte des Geschwindigkeitsreglers
oder -begrenzers.

2.
Motorölstandsanzeige.
Anzeige der Wartungshinweise.
Diese Funktionen erscheinen nach und
nach bei Einschalten der Zündung nach der
Empfangsmeldung und vor der Anzeige der
ver fügbaren aktiven Funktionen.

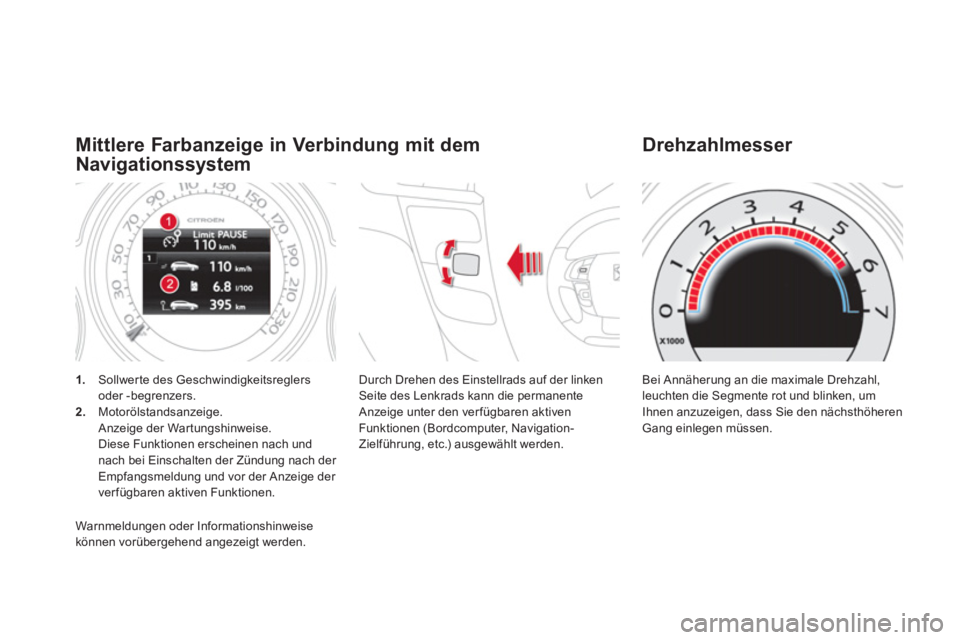

Mittlere Farbanzeige in Verbindung mit dem
Navigationssystem
Durch Drehen des Einstellrads auf der linken
Seite des Lenkrads kann die permanente
Anzeige unter den ver fügbaren aktiven
Funktionen (Bordcomputer, Navigation-
Zielführung, etc.) ausgewählt werden. Bei Annäherung an die maximale Drehzahl,
leuchten die Segmente rot und blinken, um
Ihnen anzuzeigen, dass Sie den nächsthöheren
Gang einlegen müssen.






Drehzahlmesser

Warnmeldungen oder Informationshinweise
können vorübergehend angezeigt werden.

41Betriebskontrolle

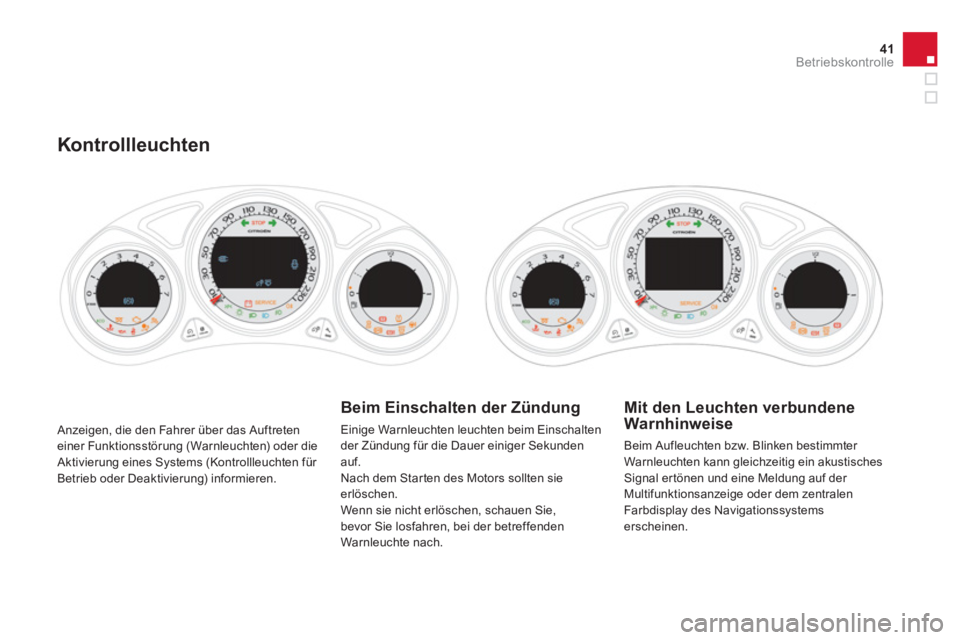

Anzeigen, die den Fahrer über das Auftreten
einer Funktionsstörung (Warnleuchten) oder die
Aktivierung eines Systems (Kontrollleuchten für
Betrieb oder Deaktivierung) informieren.









Kontrollleuchten


Beim Einschalten der Zündung

Einige Warnleuchten leuchten beim Einschalten
der Zündung für die Dauer einiger Sekunden
auf.
Nach dem Star ten des Motors sollten sie
erlöschen.
Wenn sie nicht erlöschen, schauen Sie,
bevor Sie losfahren, bei der betreffenden
Warnleuchte nach.


Mit den Leuchten verbundene
Warnhinweise
Beim Aufleuchten bzw. Blinken bestimmter
Warnleuchten kann gleichzeitig ein akustisches
Signal er tönen und eine Meldung auf der
Multifunktionsanzeige oder dem zentralen
Farbdisplay des Navigationssystems
erscheinen.

Warnleuchten

Wenn bei laufendem Motor oder während
der Fahrt eine der folgenden Warnleuchten
aufleuchtet, deutet dies auf eine Störung hin,
auf die der Fahrer reagieren muss.
Die Kontrollleuchte leuchtet im
Kombiinstrument auf oder erscheint in
der mittleren Farbanzeige, die mit dem
Navigationssystem verbunden ist. Falls Ihr Fahrzeug über einen Bildschirm ver fügt, erscheint beim Aufleuchten einer
Warnleuchte stets zusätzlich eine Meldung, die Ihnen Informationen zur Störung liefert.
Wenden Sie sich bei Problemen umgehend an das CITROËN-Händlernetz oder an eine
qualifizier te Werkstatt.



Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen






STOP


ununterbrochen,
alleine oder in
Verbindung mit einer
anderen Warnleuchte,
einem akustischen
Signal und einer
Bildschirmmeldung Das Aufleuchten der Kontrollleuchte
steht in Verbindung mit einer
schwer wiegenden Störung der
Bremsanlage, der Ser volenkung, des
Motorölkreislaufes, des Kühlsystemes
oder eines Reifens. Halten Sie unbedingt an, sobald dies gefahrlos
möglich ist, da der Motor ansonsten während der Fahr t
ausgehen könnte.
Stellen Sie das Fahrzeug ab, schalten Sie die
Zündung aus und wenden Sie sich an das CITROËN-
Händlernetz oder eine qualifizierte Werkstatt.






Maximale
Kühlmitteltemperatur



ununterbrochen rot Die Temperatur des Kühlkreislaufs ist
zu hoch. Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
War ten Sie, bis sich der Motor abgekühlt hat, und füllen
Sie gegebenenfalls Kühlflüssigkeit nach.
Sollte das Problem weiterhin bestehen, wenden Sie sich
an das CITROËN-Händlernetz oder eine qualifizierte
Werkstatt.




Motoröldruck


ununterbrochen Der Schmierkreislauf des Motors
weist einen Defekt auf. Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
Stellen Sie das Fahrzeug ab, schalten Sie die Zündung
aus und wenden Sie sich an das CITROËN-Händlernetz
oder eine qualifizierte Werkstatt.

43Betriebskontrolle


Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen






B

atterieladung


ununterbrochen

Der Ladestromkreis der Batterie weist
einen Defekt auf (verschmutzte oder
gelockerte Klemmen, Keilriemen der
Lichtmaschine zu locker oder gerissen etc.). Die Kontrollleuchte muss nach dem Starten des Motors
erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich bitte an
das CITROËN-Händlernetz oder eine qualifizierte
Werkstatt.





Bremsanlage


ununterbrochen in
Verbindung mit der
STOP-Leuchte Starkes Absinken der Bremsflüssigkeit
im Bremskreislauf Das Fahrzeug ist unter den bestmöglichen
Sicherheitsbedingungen umgehend anzuhalten.
Füllen Sie eine von CITROËN empfohlene
Bremsflüssigkeit nach.
Wenn das Problem weiterhin auftritt, wenden Sie
sich bitte an das CITROËN-Händlernetz oder eine
qualifizier te Werkstatt.

+
ununterbrochen in
Verbindung mit der
Warnleuchte für
defekte elektrische
Feststellbremse, wenn
diese gelöst ist Die Bremsanlage ist defekt. Halten Sie unbedingt unter Beachtung optimaler
Sicherheitbedingungen an.
Parken Sie das Fahrzeug, schalten Sie die Zündung
aus und wenden Sie sich bitte an das CITROËN-
Händlernetz oder eine qualifizierte Werkstatt.

+
ununterbrochen in
Verbindung mit der
STOP- und ABS-
Leuchte Der elektronische Bremskraftver teiler
(EBV) weist einen Defekt auf. Das Fahrzeug ist unter den bestmöglichen
Sicherheitsbedingungen umgehend anzuhalten.
Lassen Sie die Überprüfung durch das CITROËN-
Händlernetz oder eine qualifizierte Werkstatt durchführen.

Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen






Elektrische
Feststellbremse


blinkt Das Anziehen oder Lösen der
elektrischen Feststellbremse wurde
unterbrochen.
Halten Sie unbedingt unter Beachtung optimaler
Sicherheitsbedingungen an.
Stellen Sie das Fahrzeug waagerecht ab, schalten Sie die
Zündung aus und wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder eine qualifizierte Werkstatt.

+

Störung der
elektrischen
Feststellbremse


ununterbrochen Die elektrische Feststellbremse ist
defekt. Das automatische Anziehen/Lösen ist nicht mehr
möglich.
Wenden Sie sich umgehend an einen Ver treter des
CITROËN-Händlernetzes oder eine qualifizierte
Werkstatt.
Die Bremse kann unter Ver wendung der
Notentriegelung manuell gelöst werden.
Für weitere Informationen zur elektrischen
Feststellbremse siehe Kapitel "Fahrbetrieb".





Tür(en) nicht
geschlossen


ununterbrochen bei
einer Geschwindigkeit
unter 10 km/h
Eine Tür oder der Kofferraum ist noch
offen. Schließen Sie die betreffende Tür/Klappe.
ununterbrochen bei
einer Geschwindigkeit
über 10 km/h in
Verbindung mit einem
akustischen Signal

*
Je nach Verkaufsland

Sicherheitsgurt
nicht angelegt *


ununterbrochen,
dann blinkend in
Verbindung mit
einem ansteigenden
akustischen Signalton Der Fahrer oder Beifahrer hat seinen
Sicherheitsgurt nicht angelegt.
Legen Sie den entsprechenden Gur t an und lassen Sie
den Riegel im Gurtschloss einrasten.
Diese Kontrollleuchte ruft die Information der
Kontrollleuchten in der Deckenkonsole ab. Mindestens einer der Insassen hinten hat
seinen Sicherheitsgur t nicht angelegt.

45Betriebskontrolle





Service


vorübergehend
zusammen mit der
Anzeige einer Meldung Kleinere Störungen, denen keine
spezielle Warnleuchte zugewiesen ist. Stellen Sie anhand der Meldung auf dem Bildschirm
fest, welche Störung vorliegt, z.B.:


- Öffnen der Türen, des Kofferraums oder der
Motorhaube,

- Motorölstand,

- Batterie der Fernbedienung,

- Reifendruck,

- Sättigung des Partikelfilters bei Dieselfahrzeugen
(siehe Kapitel "Überprüfungen - § Kontrollen/
Partikelfilter").
Wenden Sie sich in allen anderen Fällen an das
CITROËN-Händlernetz oder eine qualifizierte Werkstatt.

ununterbrochen in
Verbindung mit einer
Meldung und einem
akustischen Signal Größere Störungen, denen keine
spezielle Warnleuchte zugewiesen ist. Stellen Sie anhand der Meldung auf dem Bildschirm
fest, welche Störung vorliegt, und wenden Sie sich in
jedem Fall an das CITROËN-Händlernetz oder eine
qualifizier te Werkstatt.

Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen



Dieselpartikelfilter ununterbrochen in
Verbindung mit einem
akustischen Signalton
und der Meldung
"Verstopfungsgefahr
Partikelfilter" Dies weist auf eine beginnende
Sättigung des Partikelfilters hin. Fahren Sie, sobald es die Verkehrssituation erlaubt,
mit einer Geschwindigkeit von mindestens 60 km/h, bis
die Kontrollleuchte erlischt.
ununterbrochen
in Verbindung mit
einem akustischen
Signalton und der
Meldung "Additivstand
Partikelfilter zu niedrig" Dies weist auf das Erreichen
des Additivmindeststands im
Additivbehälter hin. Lassen Sie den Dieselzusatz kurzfristig von einem
CITROËN-Vertragspartner oder einer qualifizierten
Werkstatt auffüllen.

Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen








Antiblockiersystem
(ABS)


ununterbrochen Das Antiblockiersystem weist einen
Defekt auf. Das Fahrzeug fährt mit herkömmlicher Bremswirkung.
Fahren Sie vorsichtig mit mäßiger Geschwindigkeit
und wenden Sie sich umgehend an das CITROËN-
Händlernetz oder eine qualifizierte Werkstatt.






Dynamische
Stabilitätskontrolle
(ESP/ASR)



blinkt Das ESP-/ASR-System ist in Betrieb. Das System optimier t die Traktion und verbesser t die
Richtungsstabilität des Fahrzeugs.

ununterbrochen Soforn das ESP-/ASR-System oder
die Berganfahrhilfe nicht deaktiviert
wurde (Drücken der Taste und
Einschalten der Kontrollleuchte), liegt
ein Defekt vor. Lassen Sie eine Überprüfung durch einen CITROËN-
Vertragspartner oder eine qualifizierte Werkstatt
durchführen.



Motorselbstdiagnose



blinkt Die Motorsteuerung weist einen
Defekt auf. Es besteht die Gefahr, dass der Katalysator beschädigt wird.

Lassen Sie eine Überprüfung durch einen CITROËN-
Vertragspartner oder eine qualifizierte Werkstatt durchführen.

ununterbrochen Die Abgasentgiftungsanlage weist
einen Defekt auf. Die Kontrollleuchte muss nach dem Starten des Motors erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich umgehend an das
CITROËN-Händlernetz oder eine qualifizierte Werkstatt.






Kraftstoffreserve

ununterbrochen Bei erstmaligem Aufleuchten
verbleiben noch ca. 6 Liter
Kraftstoff
im Tank. Füllen Sie unbedingt den Tank auf, damit Sie mit dem
Fahrzeug nicht liegenbleiben.
Bei jedem Einschalten der Zündung leuchtet diese
Kontrollleuchte erneut auf, solange der Tank nicht
ausreichend nachgefüllt wurde.
Fassungsvermögen des Tanks: ca 60 Liter.
Fahren Sie keinesfalls den Tank komplett leer, dies
kann zu Schäden an der Abgasentgiftungs- oder
Einspritzanlage führen.

47Betriebskontrolle

Servolenkung
ununterbrochen Die Servolenkung weist einen Defekt
auf. Fahren Sie vorsichtig mit mäßiger Geschwindigkeit.
Lassen Sie eine Überprüfung durch einen CITROËN-
Vertragspartner oder eine qualifizierte Werkstatt durchführen.




Luftverlust an
einem Reifen


ununterbrochen Der Druck eines oder mehrerer Reifen
ist unzureichend. Kontrollieren Sie so schnell wie möglich den Reifendruck.
Die Kontrolle soll vorzugsweise bei kalten Reifen
durchgeführt werden.




Adaptives
Kur venlicht


blinkt Die Kurvenscheinwer fer sind defekt.

Lassen Sie eine Überprüfung durch einen CITROËN-
Vertragspartner oder eine qualifizierte Werkstatt durchführen.


Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen







Betätigung der
Bremse


ununterbrochen Das Bremspedal ist nicht
durchgetreten. Treten Sie beim automatisierten 6 -Gang-
Schaltgetriebe auf das Bremspedal, um den Motor zu
star ten (Gangwählhebel auf N).
Wenn Sie die Feststellbremse lösen möchten,
ohne dabei auf die Bremse zu treten, bleibt diese
Kontrollleuchte eingeschaltet.


blinkt Wenn Sie beim automatisier ten
6 -Gang-Schaltgetriebe das Fahrzeug
am Berg zu lange mit dem Gaspedal
halten, überhitzt die Kupplung. Benutzen Sie die Fußbremse und/oder die elektrische
Feststellbremse.





Airbags


vorübergehend Leuchtet beim Einschalten der
Zündung für einige Sekunden auf und
erlischt dann.
Die Kontrollleuchte muss nach dem Starten des Motors erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich an das
CITROËN-Händlernetz oder eine qualifizierte Werkstatt.

ununterbrochen Eines der Airbagsysteme bzw. die
pyrotechnischen Gurtstraffer weisen
einen Defekt auf. Lassen Sie eine Überprüfung durch einen CITROËN-
Ver tragspar tner oder eine qualifizier te Werkstatt
durchführen.

Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen






linker Blinker


blinkt mit akustischem
Signal Der Lichtschalter wurde nach unten
gedrückt.




rechter Blinker


blinkt mit akustischem
Signal Der Lichtschalter wurde nach oben
gedrückt.






Standlicht


ununterbrochen Der Lichtschalter befindet sich in
Position "Standlicht". Bei Fahrzeugen mit deaktiviertem Tagesfahrlicht schaltet sich
das Standlicht als Beleuchtung mit Wiedererkennungswert des
Fahrzeugs ein, wenn der Lichtschalter in Position "AUTO" steht.





Abblendlicht


ununterbrochen Der Lichtschalter befindet sich in Position
"Abblendlicht" oder auf der Position
"AUTO" mit einer zu geringen Helligkeit.






Fernlicht


ununterbrochen Der Lichtschalter wurde in Richtung
Fahrer gezogen. Ziehen Sie den Lichtschalter erneut zu sich heran, um
wieder auf das Abblendlicht umzuschalten.




Nebelscheinwerfer


ununterbrochen Die Nebelscheinwer fer wurden
betätigt. Drehen Sie den Ring am Schalter zweimal nach hinten,
um die Nebelscheinwer fer auszuschalten.






Nebelschlussleuchte



ununterbrochen Die Nebelschlussleuchten wurden
betätigt. Drehen Sie den Ring am Schalter nach hinten, um die
Nebelschlussleuchte auszuschalten.



Warnblinklicht


blinkt mit akustischem
Signal Der Warnblinklichtschalter am
Armaturenbrett wurde aktiviert. Die Blinkleuchten links und rechts sowie die
zugehörigen Kontrollleuchten blinken gleichzeitig.










Betriebskontrollleuchten

Das Aufleuchten einer der folgenden Leuchten zeigt an, dass das betreffende System aktiviert ist.
Gleichzeitig ertönt möglicher weise ein akustisches Signal und eine Meldung erscheint auf dem Multifunktionsbildschirm.
