79Bordkomfort

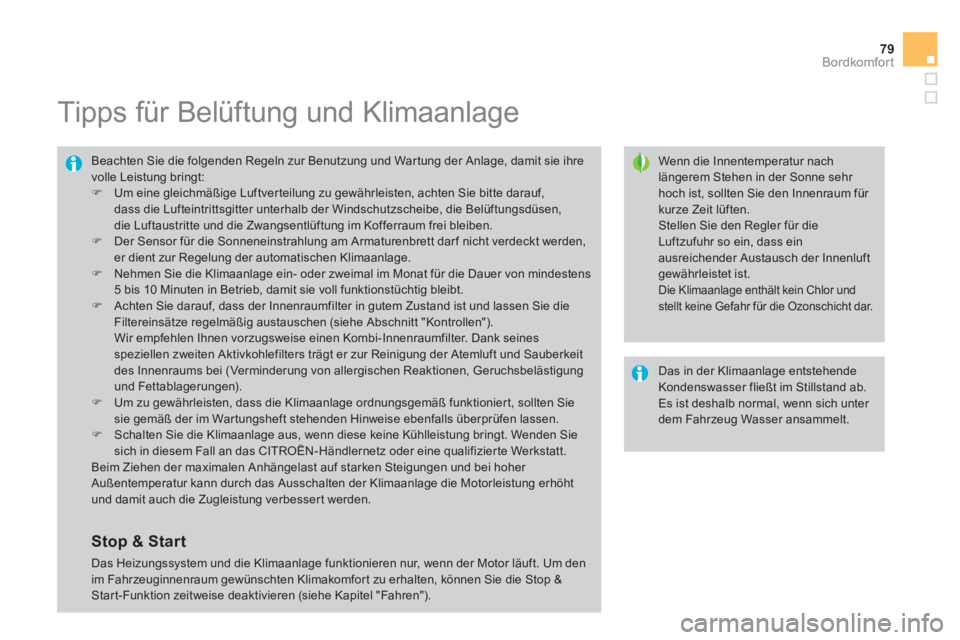

Tipps für Belüftung und Klimaanlage
Wenn die Innentemperatur nach
längerem Stehen in der Sonne sehr
hoch ist, sollten Sie den Innenraum für
kurze Zeit lüften.
Stellen Sie den Regler für die
Luftzufuhr so ein, dass ein
ausreichender Austausch der Innenluft
gewährleistet ist.
Die Klimaanlage enthält kein Chlor und
stellt keine Gefahr für die Ozonschicht dar.
Beachten Sie die folgenden Regeln zur Benutzung und Wartung der Anlage, damit sie ihre
volle Leistung bringt:
)
Um eine gleichmäßige Luftverteilung zu gewährleisten, achten Sie bitte darauf,
dass die Lufteintrittsgitter unterhalb der Windschutzscheibe, die Belüftungsdüsen,
die Luftaustritte und die Zwangsentlüftung im Kofferraum frei bleiben.
)
Der Sensor für die Sonneneinstrahlung am Armaturenbrett dar f nicht verdeckt werden,
er dient zur Regelung der automatischen Klimaanlage.
)
Nehmen Sie die Klimaanlage ein- oder zweimal im Monat für die Dauer von mindestens
5 bis 10 Minuten in Betrieb, damit sie voll funktionstüchtig bleibt.
)
Achten Sie darauf, dass der Innenraumfilter in gutem Zustand ist und lassen Sie die
Filtereinsätze regelmäßig austauschen (siehe Abschnitt "Kontrollen").
Wir empfehlen Ihnen vorzugsweise einen Kombi-Innenraumfilter. Dank seines
speziellen zweiten Aktivkohlefilters trägt er zur Reinigung der Atemluft und Sauberkeit
des Innenraums bei (Verminderung von allergischen Reaktionen, Geruchsbelästigung
und Fettablagerungen).
)
Um zu gewährleisten, dass die Klimaanlage ordnungsgemäß funktioniert, sollten Sie
sie gemäß der im Wartungsheft stehenden Hinweise ebenfalls überprüfen lassen.
)
Schalten Sie die Klimaanlage aus, wenn diese keine Kühlleistung bringt. Wenden Sie
sich in diesem Fall an das CITROËN-Händlernetz oder eine qualifizierte Werkstatt.
Beim Ziehen der maximalen Anhängelast auf starken Steigungen und bei hoher
Außentemperatur kann durch das Ausschalten der Klimaanlage die Motorleistung erhöht
und damit auch die Zugleistung verbessert werden.
Das in der Klimaanlage entstehende
Kondenswasser fließt im Stillstand ab.
Es ist deshalb normal, wenn sich unter
dem Fahrzeug Wasser ansammelt.
Stop & Start
Das Heizungssystem und die Klimaanlage funktionieren nur, wenn der Motor läuft. Um den
im Fahrzeuginnenraum gewünschten Klimakomfort zu erhalten, können Sie die Stop &
Start-Funktion zeitweise deaktivieren (siehe Kapitel "Fahren").
Page 82 of 402
Manuelle Klimaanlage
Die Klimaanlage funktionier t bei laufendem Motor.
1. Temperatur regelung
)
Drehen Sie den Regler, um eine
Position zwischen blau (kalt)
und rot (warm) auszuwählen
und die Temperatur nach Ihren
Bedürfnissen einzustellen.
2. Regelung der Gebläsestärke
Mit Hilfe dieses Einstellrads kann
die Gebläsestärke der Belüftung
erhöht oder reduziert werden.
3. Verteilung des Luftstroms
Das Einstellrad ermöglicht die Luftverteilung
im Innenraum durch Kombination mehrerer
Belüftungsdüsen.
)
Wenn Sie den Regler für die
Gebläsestärke auf 0
stellen, ist das
System deaktiviert. Aufgrund der
Fortbewegung des Fahrzeugs entsteht
jedoch weiterhin ein leichter Luftstrom.
)
Drehen Sie den Regler in die Positionen 1
bis 5
, um die gewünschte Gebläsestärke
einzustellen.
Windschutzscheibe und Seitenscheiben
Windschutzscheibe,
Seitenscheiben und Fußraum
Fußraum
Mittlere und seitliche Belüftungsdüsen
Die Ver teilung des Luftstroms lässt sich
individuell anpassen, indem man den
Regler in eine Zwischenposition stellt.
Page 83 of 402
81Bordkomfort

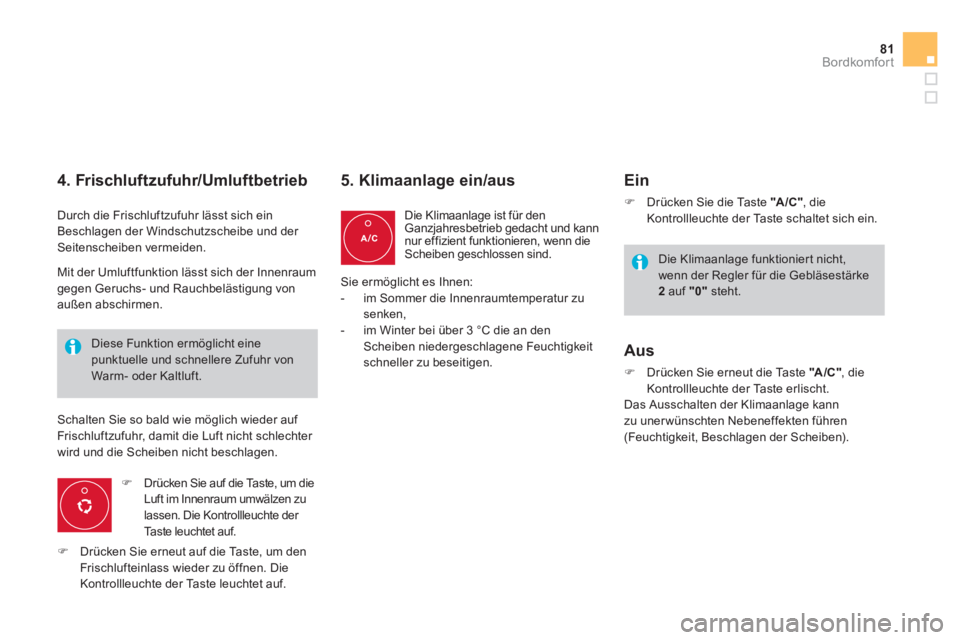

4. Frischluftzufuhr/Umluftbetrieb
Durch die Frischluftzufuhr lässt sich ein
Beschlagen der Windschutzscheibe und der
Seitenscheiben vermeiden.
)
Drücken Sie auf die Taste, um die
Luft im Innenraum umwälzen zu
lassen. Die Kontrollleuchte der
Ta s t e l e u c h t e t a u f . Diese Funktion ermöglicht eine
punktuelle und schnellere Zufuhr von
Warm- oder Kaltluft.
5. Klimaanlage ein/aus
Die Klimaanlage ist für den
Ganzjahresbetrieb gedacht und kann
nur effizient funktionieren, wenn die
Scheiben geschlossen sind.
Ein
)
Drücken Sie die Taste "A /C "
, die
Kontrollleuchte der Taste schaltet sich ein.
Die Klimaanlage funktionier t nicht,
wenn der Regler für die Gebläsestärke
2
auf "0"
steht. Mit der Umluftfunktion lässt sich der Innenraum
gegen Geruchs- und Rauchbelästigung von
außen abschirmen.
Schalten Sie so bald wie möglich wieder auf
Frischluftzufuhr, damit die Luft nicht schlechter
wird und die Scheiben nicht beschlagen.
)
Drücken Sie erneut auf die Taste, um den
Frischlufteinlass wieder zu öffnen. Die
Kontrollleuchte der Taste leuchtet auf.
Sie ermöglicht es Ihnen:
- im Sommer die Innenraumtemperatur zu
senken,
- im Winter bei über 3 °C die an den
Scheiben niedergeschlagene Feuchtigkeit
schneller zu beseitigen.
Aus
)
Drücken Sie erneut die Taste "A /C "
, die
Kontrollleuchte der Taste erlischt.
Das Ausschalten der Klimaanlage kann
zu uner wünschten Nebeneffekten führen
(Feuchtigkeit, Beschlagen der Scheiben).
Page 84 of 402

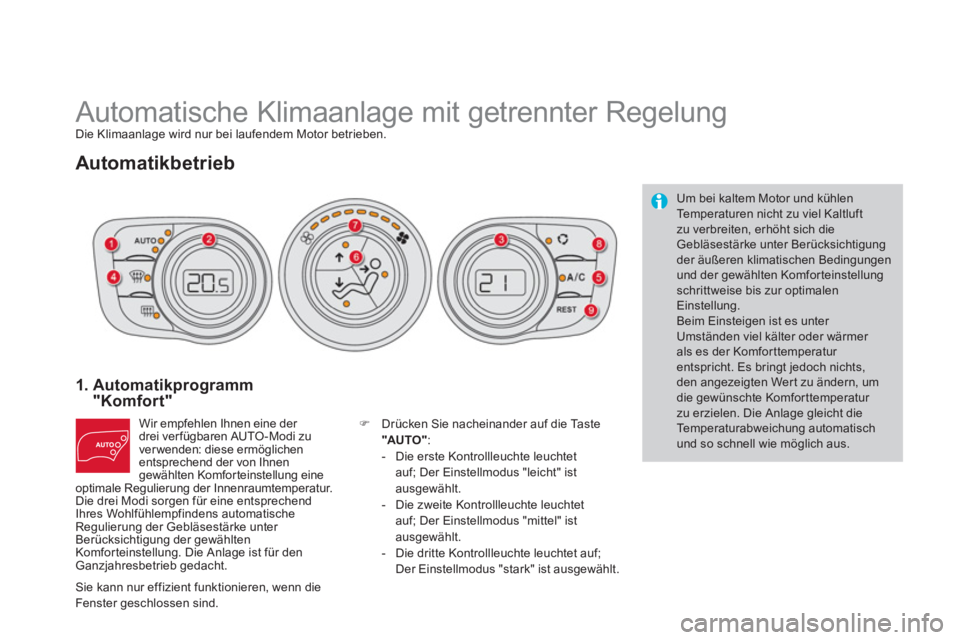

Automatische Klimaanlage mit getrennter Regelung
Die Klimaanlage wird nur bei laufendem Motor betrieben.
Automatikbetrieb
1. Automatikprogramm
"Komfort"
Wir empfehlen Ihnen eine der
drei ver fügbaren AUTO -Modi zu
verwenden: diese ermöglichen
entsprechend der von Ihnen
gewählten Komforteinstellung eine
optimale Regulierung der Innenraumtemperatur.
Die drei Modi sorgen für eine entsprechend
Ihres Wohlfühlempfindens automatische
Regulierung der Gebläsestärke unter
Berücksichtigung der gewählten
Komfor teinstellung. Die Anlage ist für den
Ganzjahresbetrieb gedacht.
)
Drücken Sie nacheinander auf die Taste
"AU TO "
:
- Die erste Kontrollleuchte leuchtet
auf; Der Einstellmodus "leicht" ist
ausgewählt.
- Die zweite Kontrollleuchte leuchtet
auf; Der Einstellmodus "mittel" ist
ausgewählt.
- Die dritte Kontrollleuchte leuchtet auf;
Der Einstellmodus "stark" ist ausgewählt.
Um bei kaltem Motor und kühlen
Temperaturen nicht zu viel Kaltluft
zu verbreiten, erhöht sich die
Gebläsestärke unter Berücksichtigung
der äußeren klimatischen Bedingungen
und der gewählten Komfor teinstellung
schrittweise bis zur optimalen
Einstellung.
Beim Einsteigen ist es unter
Umständen viel kälter oder wärmer
als es der Komforttemperatur
entspricht. Es bringt jedoch nichts,
den angezeigten Wert zu ändern, um
die gewünschte Komfor ttemperatur
zu erzielen. Die Anlage gleicht die
Temperaturabweichung automatisch
und so schnell wie möglich aus.
Sie kann nur effizient funktionieren, wenn die
Fenster geschlossen sind.
Page 85 of 402
83Bordkomfort

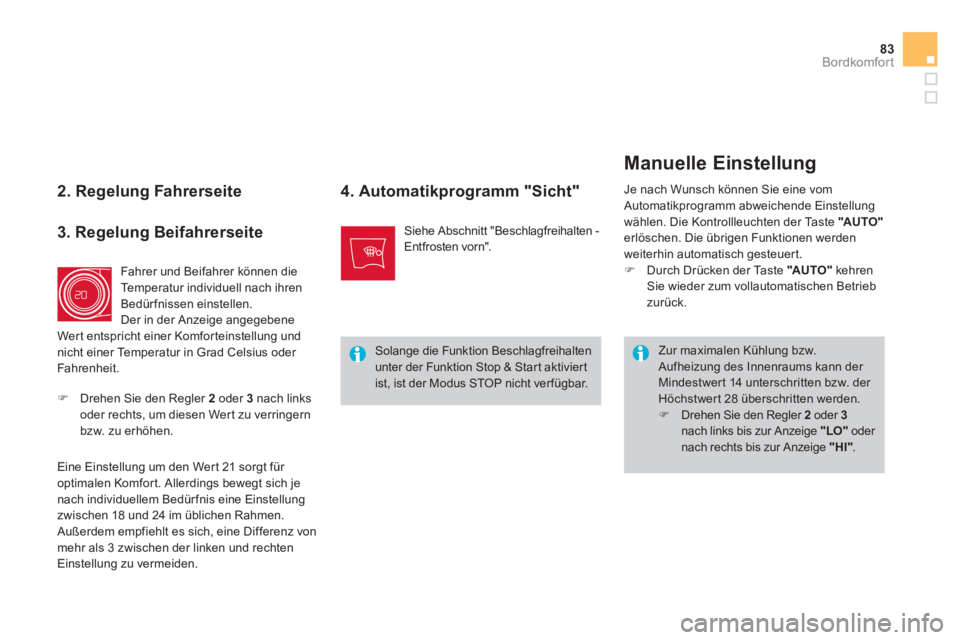

2. Regelung Fahrerseite
4. Automatikprogramm "Sicht"
Zur maximalen Kühlung bzw.
Aufheizung des Innenraums kann der
Mindestwert 14 unterschritten bzw. der
Höchstwert 28 überschritten werden.
)
Drehen Sie den Regler 2
oder 3
nach links bis zur Anzeige "LO"
oder
nach rechts bis zur Anzeige "HI"
. Siehe Abschnitt "Beschlagfreihalten -
Entfrosten vorn".
3. Regelung Beifahrerseite
Fahrer und Beifahrer können die
Temperatur individuell nach ihren
Bedürfnissen einstellen.
Der in der Anzeige angegebene
Wer t entspricht einer Komforteinstellung und
nicht einer Temperatur in Grad Celsius oder
Fahrenheit.
)
Drehen Sie den Regler 2
oder 3
nach links
oder rechts, um diesen Wer t zu verringern
bzw. zu erhöhen.
Eine Einstellung um den Wert 21 sorgt für
optimalen Komfort. Allerdings bewegt sich je
nach individuellem Bedür fnis eine Einstellung
zwischen 18 und 24 im üblichen Rahmen.
Außerdem empfiehlt es sich, eine Differenz von
mehr als 3 zwischen der linken und rechten
Einstellung zu vermeiden.
Manuelle Einstellung
Je nach Wunsch können Sie eine vom
Automatikprogramm abweichende Einstellung
wählen. Die Kontrollleuchten der Taste "AU TO "
erlöschen. Die übrigen Funktionen werden
weiterhin automatisch gesteuert.
)
Durch Drücken der Taste "AU TO "
kehren
Sie wieder zum vollautomatischen Betrieb
zurück.
Solange die Funktion Beschlagfreihalten
unter der Funktion Stop & Star t aktivier t
ist, ist der Modus STOP nicht ver fügbar.
Page 86 of 402

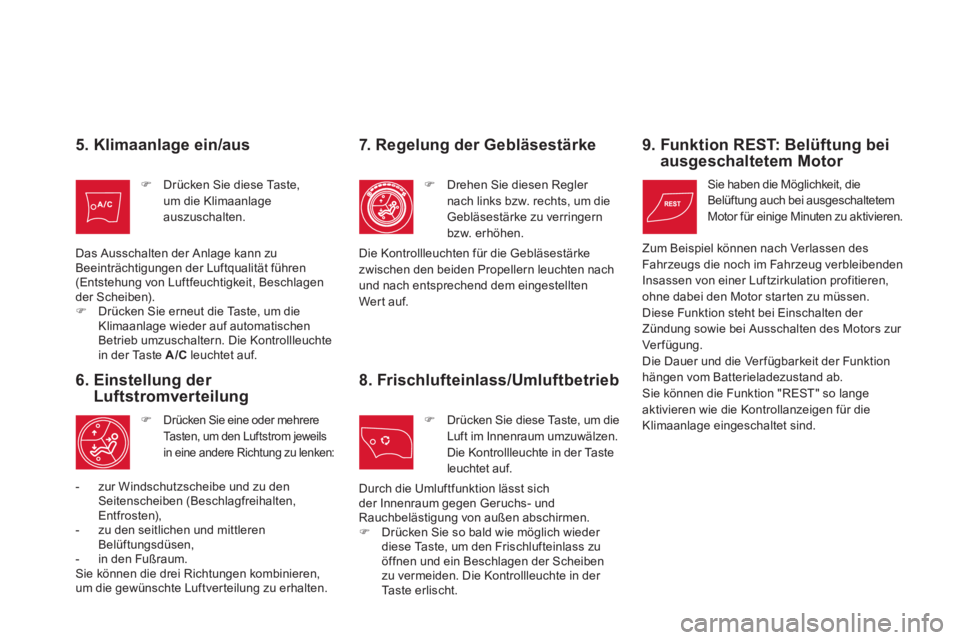

5. Klimaanlage ein/aus
)
Drücken Sie diese Taste,
um die Klimaanlage
auszuschalten.
Das Ausschalten der Anlage kann zu
Beeinträchtigungen der Luftqualität führen
(Entstehung von Luftfeuchtigkeit, Beschlagen
der Scheiben).
)
Drücken Sie erneut die Taste, um die
Klimaanlage wieder auf automatischen
Betrieb umzuschaltern. Die Kontrollleuchte
in der Taste A/C
leuchtet auf.
6. Einstellung der
Luftstromverteilung
)
Drücken Sie eine oder mehrere
Tasten, um den Luftstrom jeweils
in eine andere Richtung zu lenken:
- zur Windschutzscheibe und zu den
Seitenscheiben (Beschlagfreihalten,
Entfrosten),
- zu den seitlichen und mittleren
Belüftungsdüsen,
- in den Fußraum.
Sie können die drei Richtungen kombinieren,
um die gewünschte Luftver teilung zu erhalten.
7. Regelung der Gebläsestärke
)
Drehen Sie diesen Regler
nach links bzw. rechts, um die
Gebläsestärke zu verringern
bzw. erhöhen.
8. Frischlufteinlass/Umluftbetrieb
)
Drücken Sie diese Taste, um die
Luft im Innenraum umzuwälzen.
Die Kontrollleuchte in der Taste
leuchtet auf. Die Kontrollleuchten für die Gebläsestärke
zwischen den beiden Propellern leuchten nach
und nach entsprechend dem eingestellten
Wer t auf.
9. Funktion REST: Belüftung bei
ausgeschaltetem Motor
Sie haben die Möglichkeit, die
Belüftung auch bei ausgeschaltetem
Motor für einige Minuten zu aktivieren.
Durch die Umluftfunktion lässt sich
der Innenraum gegen Geruchs- und
Rauchbelästigung von außen abschirmen.
)
Drücken Sie so bald wie möglich wieder
diese Taste, um den Frischlufteinlass zu
öffnen und ein Beschlagen der Scheiben
zu vermeiden. Die Kontrollleuchte in der
Ta s t e e r l i s c h t .
Zum Beispiel können nach Verlassen des
Fahrzeugs die noch im Fahrzeug verbleibenden
Insassen von einer Luftzirkulation profitieren,
ohne dabei den Motor star ten zu müssen.
Diese Funktion steht bei Einschalten der
Zündung sowie bei Ausschalten des Motors zur
Ver fügung.
Die Dauer und die Ver fügbarkeit der Funktion
hängen vom Batterieladezustand ab.
Sie können die Funktion "REST" so lange
aktivieren wie die Kontrollanzeigen für die
Klimaanlage eingeschaltet sind.
Page 87 of 402
85Bordkomfort

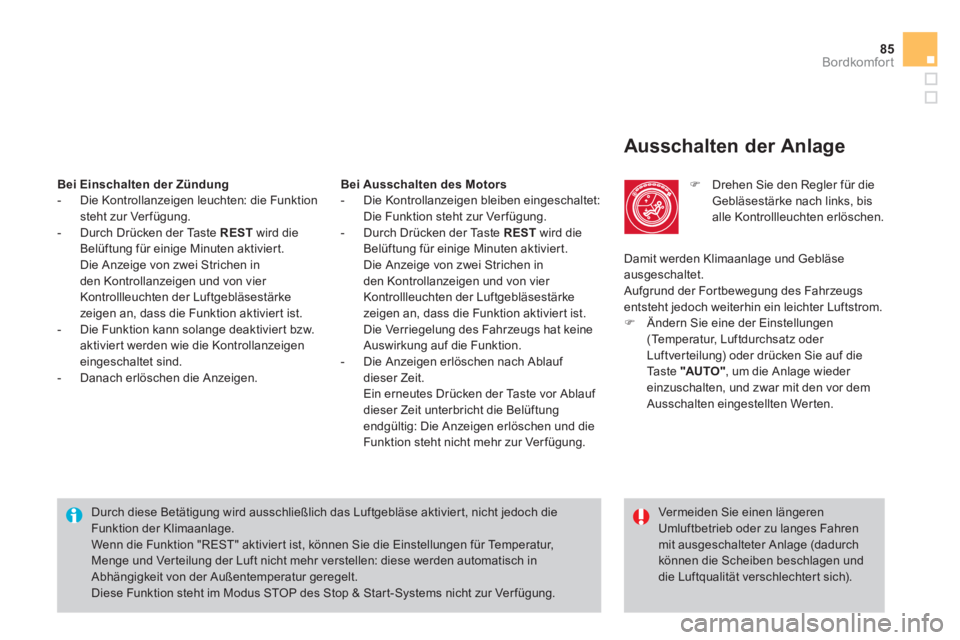

Ausschalten der Anlage
)
Drehen Sie den Regler für die
Gebläsestärke nach links, bis
alle Kontrollleuchten erlöschen.
Durch diese Betätigung wird ausschließlich das Luftgebläse aktivier t, nicht jedoch die
Funktion der Klimaanlage.
Wenn die Funktion "REST" aktiviert ist, können Sie die Einstellungen für Temperatur,
Menge und Verteilung der Luft nicht mehr verstellen: diese werden automatisch in
Abhängigkeit von der Außentemperatur geregelt.
Diese Funktion steht im Modus STOP des Stop & Start-Systems nicht zur Ver fügung.
Vermeiden Sie einen längeren
Umluftbetrieb oder zu langes Fahren
mit ausgeschalteter Anlage (dadurch
können die Scheiben beschlagen und
die Luftqualität verschlechtert sich).
Bei Einschalten der Zündung
- Die Kontrollanzeigen leuchten: die Funktion
steht zur Ver fügung.
- Durch Drücken der Taste REST
wird die
Belüftung für einige Minuten aktivier t.
Die Anzeige von zwei Strichen in
den Kontrollanzeigen und von vier
Kontrollleuchten der Luftgebläsestärke
zeigen an, dass die Funktion aktiviert ist.
- Die Funktion kann solange deaktiviert bzw.
aktiviert werden wie die Kontrollanzeigen
eingeschaltet sind.
- Danach erlöschen die Anzeigen.
Bei Ausschalten des Motors
- Die Kontrollanzeigen bleiben eingeschaltet:
Die Funktion steht zur Ver fügung.
- Durch Drücken der Taste REST
wird die
Belüftung für einige Minuten aktivier t.
Die Anzeige von zwei Strichen in
den Kontrollanzeigen und von vier
Kontrollleuchten der Luftgebläsestärke
zeigen an, dass die Funktion aktiviert ist.
Die Verriegelung des Fahrzeugs hat keine
Auswirkung auf die Funktion.
- Die Anzeigen erlöschen nach Ablauf
dieser Zeit.
Ein erneutes Drücken der Taste vor Ablauf
dieser Zeit unterbricht die Belüftung
endgültig: Die Anzeigen erlöschen und die
Funktion steht nicht mehr zur Ver fügung. Damit werden Klimaanlage und Gebläse
ausgeschaltet.
Aufgrund der Fortbewegung des Fahrzeugs
entsteht jedoch weiterhin ein leichter Luftstrom.
)
Ändern Sie eine der Einstellungen
(Temperatur, Luftdurchsatz oder
Luftver teilung) oder drücken Sie auf die
Taste "AU TO "
, um die Anlage wieder
einzuschalten, und zwar mit den vor dem
Ausschalten eingestellten Werten.
Page 88 of 402
Beschlagfreihalten - Entfrosten vorn
Dieses Symbol weist auf die Betätigung zum raschen Abtrocknen oder Abtauen der
Windschutzscheibe und der Seitenfenster hin.
Mit manueller Klimaanlage
)
Stellen Sie die Betätigungen für Temperatur,
Luftdurchsatz und Luftver teilung auf das
vorgesehene Symbol.
)
Stellen Sie die Betätigung für
den Lufteinlass auf die Position
"Frischlufteinlass"
(Schalterleuchte ausgeschaltet).
)
Aktivieren Sie die Klimaanlage
durch Drücken der Taste "A /C "
; die
entsprechende Kontrollleuchte leuchtet auf.
Mit automatischer Klimaanlage
mit getrennter Regelung
Beim Stop & Star t-System ist der
Modus STOP nicht ver fügbar, solange
die Funktionen "Beschlagfreihalten",
"Klimaanlage" und "Luftdurchsatz"
aktiviert sind.
Automatikprogramm Sicht
)
Wählen Sie dieses Programm, um die
niedergeschlagene Feuchtigkeit oder
Eis von der Windschutzscheibe und den
Seitenscheiben zu beseitigen.
Klimaanlage, Gebläsestärke und Frischluftzufuhr
werden nun automatisch gesteuert und die
Luft optimal auf Windschutzscheibe und
Seitenscheiben verteilt.
)
Zum Ausschalten drücken Sie bitte erneut
auf die Taste "
Sicht
"
oder "
AUTO
"
. Die
Kontrollleuchte in der Taste erlischt und die
der Taste "AU TO "
leuchtet auf.
Das System wird wieder mit den vorherigen
Einstellungen eingeschaltet.
Solange die Funktion Beschlagfreihalten
unter der Funktion Stop & Star t aktivier t
ist, ist der Modus STOP nicht ver fügbar.
Page 89 of 402
87Bordkomfort

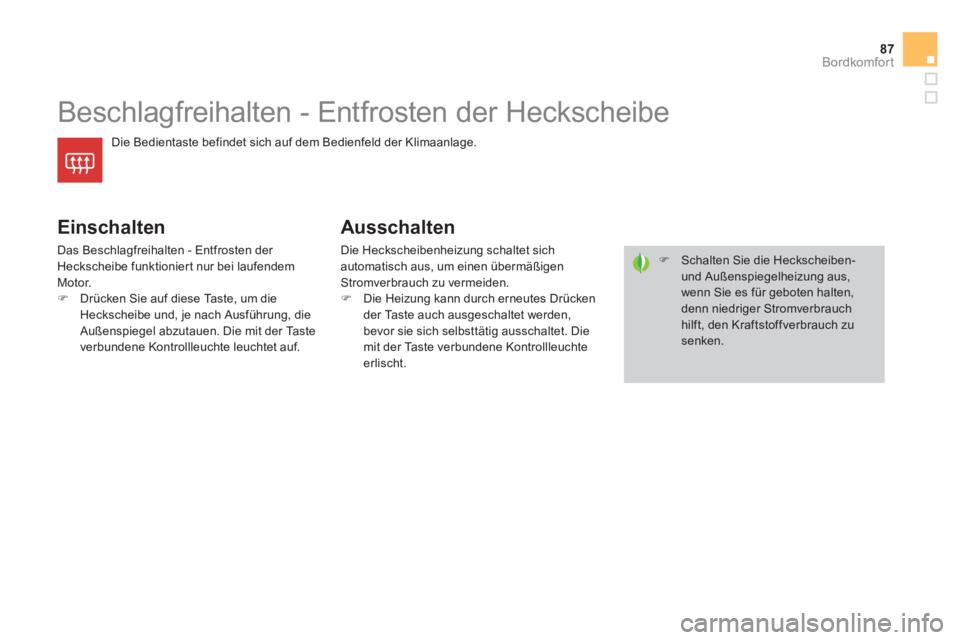

Beschlagfreihalten - Entfrosten der Heckscheibe
Die Bedientaste befindet sich auf dem Bedienfeld der Klimaanlage.
Einschalten
Das Beschlagfreihalten - Entfrosten der
Heckscheibe funktionier t nur bei laufendem
Motor.
)
Drücken Sie auf diese Taste, um die
Heckscheibe und, je nach Ausführung, die
Außenspiegel abzutauen. Die mit der Taste
verbundene Kontrollleuchte leuchtet auf.
Ausschalten
Die Heckscheibenheizung schaltet sich
automatisch aus, um einen übermäßigen
Stromverbrauch zu vermeiden.
)
Die Heizung kann durch erneutes Drücken
der Taste auch ausgeschaltet werden,
bevor sie sich selbsttätig ausschaltet. Die
mit der Taste verbundene Kontrollleuchte
erlischt.
)
Schalten Sie die Heckscheiben-
und Außenspiegelheizung aus,
wenn Sie es für geboten halten,
denn niedriger Stromverbrauch
hilft, den Kraftstoffverbrauch zu
senken.
Page 90 of 402

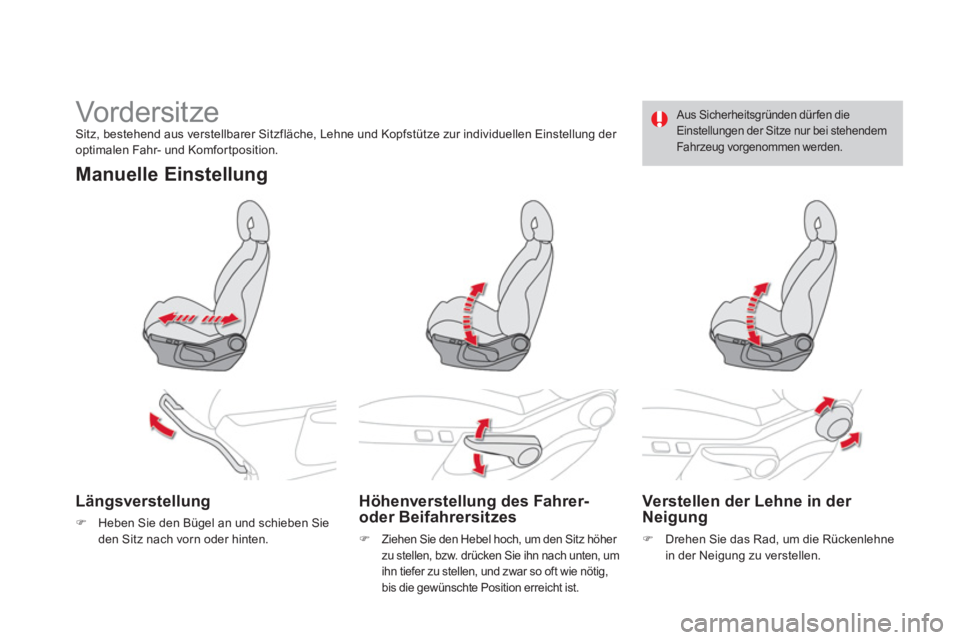

Vorder sit ze
Sitz, bestehend aus verstellbarer Sitzfläche, Lehne und Kopfstütze zur individuellen Einstellung der
optimalen Fahr- und Komfor tposition.
Manuelle Einstellung
Längsverstellung
)
Heben Sie den Bügel an und schieben Sie
den Sitz nach vorn oder hinten.
Höhenverstellung des Fahrer-
oder Beifahrersitzes
)
Ziehen Sie den Hebel hoch, um den Sitz höher
zu stellen, bzw. drücken Sie ihn nach unten, um
ihn tiefer zu stellen, und zwar so oft wie nötig,
bis die gewünschte Position erreicht ist.
Verstellen der Lehne in der
Neigung
)
Drehen Sie das Rad, um die Rückenlehne
in der Neigung zu verstellen.
Aus Sicherheitsgründen dürfen die
Einstellungen der Sitze nur bei stehendem
Fahrzeug vorgenommen werden.
