Page 51 of 402
49Betriebskontrolle
Kontrollleuchte
leuchtet
Ursache
Aktionen/Beobachtungen
Feststellbremse
ununterbrochen Die Feststellbremse ist angezogen
bzw. nicht korrekt gelöst. Lösen Sie die Feststellbremse, damit die Kontrollleuchte
erlischt; Halten Sie die Fußbremse gedrückt.
Beachten Sie die Sicherheitsbestimmungen.
Für weitere Informationen zur Feststellbremse siehe
Abschnitt "Fahrbetrieb".
Elektrische
Feststellbremse
ununterbrochen Die elektrische Feststellbremse ist
angezogen. Lösen Sie die elektrische Feststellbremse, damit die
Kontrollleuchte erlischt: Halten Sie die Fußbremse
gedrückt und ziehen Sie an der Betätigung der
elektrischen Feststellbremse.
Beachten Sie die Sicherheitsbestimmungen.
Für weitere Informationen zur elektrischen
Feststellbremse siehe Abschnitt "Fahrbetrieb".
Deaktivierung der
Automatikfunktionen
der elektrischen
Feststellbremse
ununterbrochen Die Funktionen "automatisches
Anziehen" (beim Abstellen des
Motors) und "automatisches Lösen"
wurden deaktivier t oder sind defekt. Aktivieren Sie die Funktion ( je nach Bestimmung) im
Fahrzeugkonfigurationsmenü oder wenden Sie sich
an das CITROËN-Händlernetz oder eine qualifizierte
Werkstatt.
Vorglühen
Dieselmotor
ununterbrochen Das Zündschloss befindet sich in der
zweiten Position (Zündung). Warten Sie, bis die Kontrollleuchte erlischt, bevor Sie
den Motor starten.
Die Leuchtdauer ist von den Witterungsverhältnissen
abhängig (bis zu ca. 30 Sekunden bei extremen
Witterungsverhältnissen).
Wenn der Motor nicht anspringt, schalten Sie erneut
die Zündung ein und warten Sie bis die Kontrollleuchte
erlischt. Lassen Sie anschließend den Motor an.
Page 52 of 402

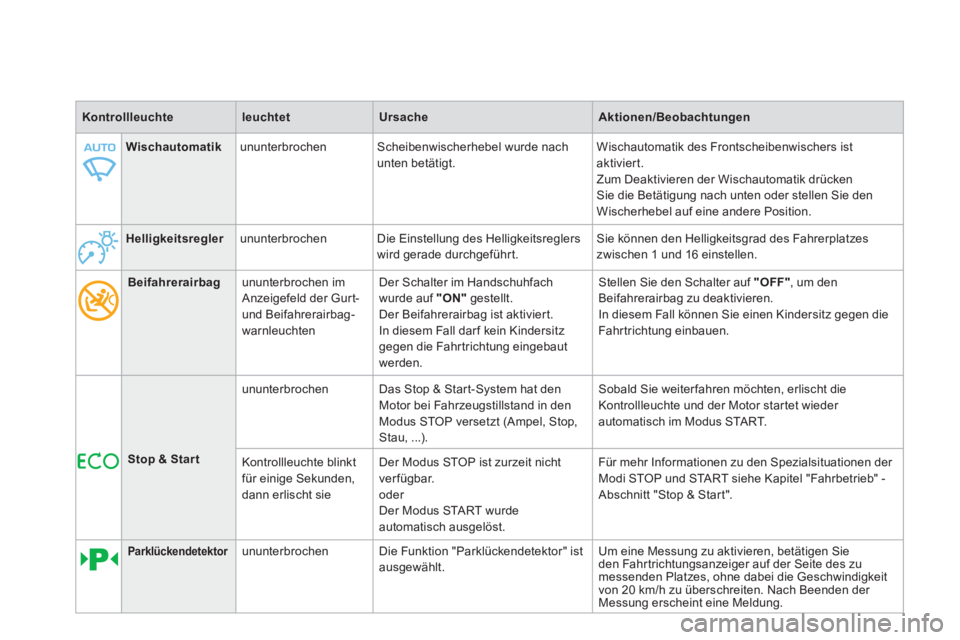

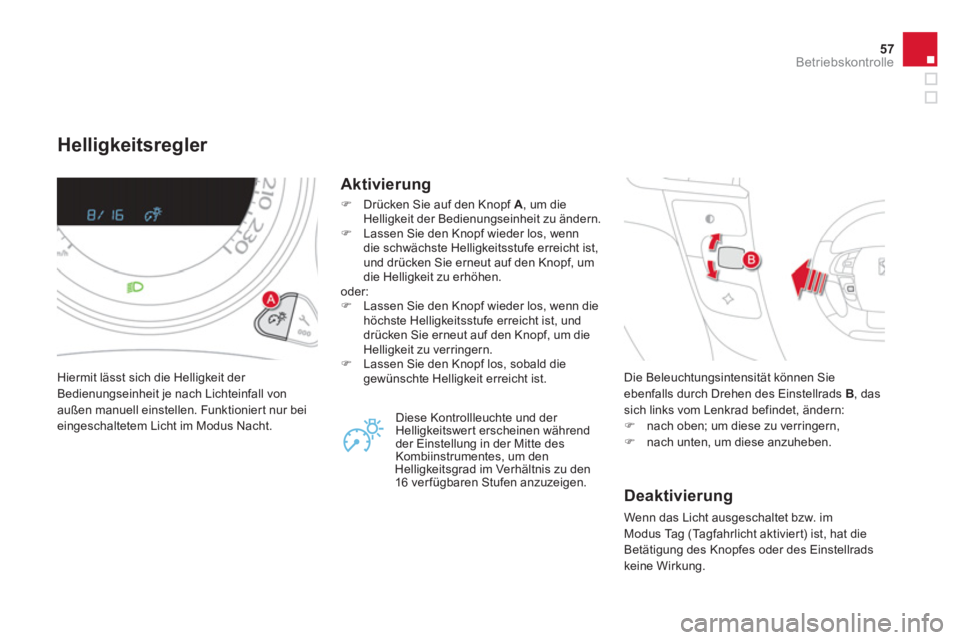

Helligkeitsregler
ununterbrochen Die Einstellung des Helligkeitsreglers
wird gerade durchgeführt. Sie können den Helligkeitsgrad des Fahrerplatzes
zwischen 1 und 16 einstellen.
Beifahrerairbag
ununterbrochen im
Anzeigefeld der Gurt-
und Beifahrerairbag-
warnleuchten Der Schalter im Handschuhfach
wurde auf "ON"
gestellt.
Der Beifahrerairbag ist aktivier t.
In diesem Fall dar f kein Kindersitz
gegen die Fahrtrichtung eingebaut
werden. Stellen Sie den Schalter auf "OFF"
, um den
Beifahrerairbag zu deaktivieren.
In diesem Fall können Sie einen Kindersitz gegen die
Fahrtrichtung einbauen.
Wischautomatik
ununterbrochen Scheibenwischerhebel wurde nach
unten betätigt. Wischautomatik des Frontscheibenwischers ist
aktiviert.
Zum Deaktivieren der Wischautomatik drücken
Sie die Betätigung nach unten oder stellen Sie den
Wischerhebel auf eine andere Position.
Kontrollleuchte
leuchtet
Ursache
Aktionen/Beobachtungen
Stop & Start
ununterbrochen Das Stop & Star t-System hat den
Motor bei Fahrzeugstillstand in den
Modus STOP versetzt (Ampel, Stop,
Stau, ...). Sobald Sie weiter fahren möchten, erlischt die
Kontrollleuchte und der Motor startet wieder
automatisch im Modus START.
Kontrollleuchte blinkt
für einige Sekunden,
dann erlischt sie Der Modus STOP ist zurzeit nicht
verfügbar.
oder
Der Modus START wurde
automatisch ausgelöst. Für mehr Informationen zu den Spezialsituationen der
Modi STOP und START siehe Kapitel "Fahrbetrieb" -
Abschnitt "Stop & Star t".
Parklückendetektor
ununterbrochen Die Funktion "Parklückendetektor" ist
ausgewählt. Um eine Messung zu aktivieren, betätigen Sie
den Fahrtrichtungsanzeiger auf der Seite des zu
messenden Platzes, ohne dabei die Geschwindigkeit
von 20 km/h zu überschreiten. Nach Beenden der
Messung erscheint eine Meldung.
Page 53 of 402
51Betriebskontrolle
Beifahrerairbag
ununterbrochen im
Kombiinstrument
und/oder im Anzeigefeld
der Gur t- und
Beifahrerairbagleuchten Der Schalter im Handschuhfach steht
auf der Position "OFF"
.
Der Beifahrerairbag ist deaktivier t. Stellen Sie den Schalter auf die Position "ON"
, um den
Beifahrerairbag zu aktivieren.
Montieren Sie in diesem Fall den Kindersitz nicht
entgegen der Fahrtrichtung.
Kontrollleuchte
leuchtet
Ursache
Aktionen/Beobachtungen
ESP/ASR
ununterbrochen Die Taste unten links am
Armaturenbrett wurde betätigt. Die
zugehörige Kontrollleuchte leuchtet.
ESP/ASR sind deaktiviert.
ESP: elektronisches
Stabilitätsprogramm
ASR: Antriebsschlupfregelung Drücken Sie auf die Taste, um ESP/ASR zu aktivieren.
Die zugehörige Kontrollleuchte erlischt.
ESP/ASR sind beim Starten des Fahrzeugs
automatisch funktionsbereit.
In deaktivier tem Zustand wird das System ab einer
Geschwindigkeit von etwa 50 km/h automatisch wieder
aktiviert.

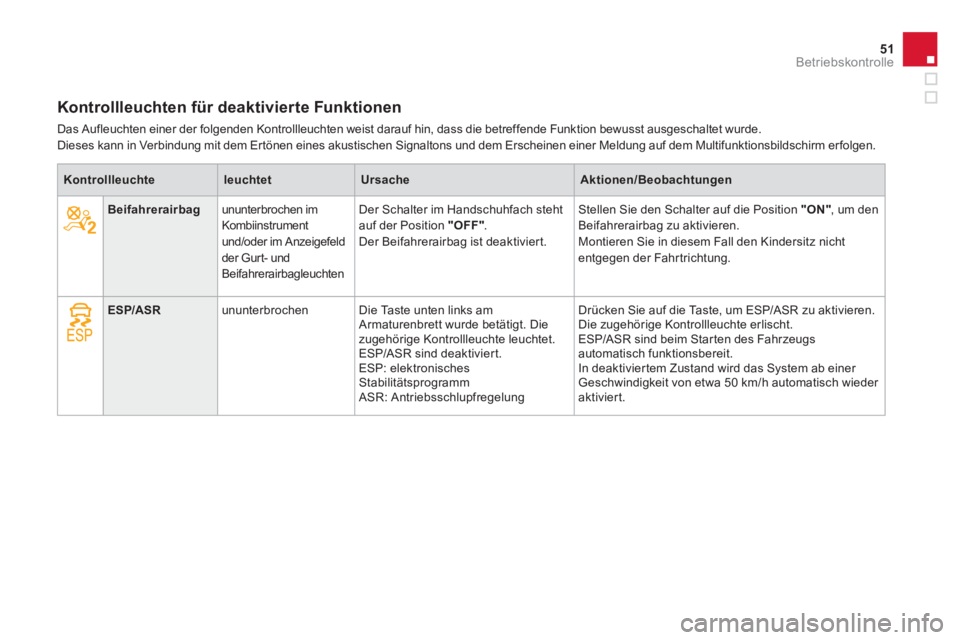

Kontrollleuchten für deaktivierte Funktionen
Das Aufleuchten einer der folgenden Kontrollleuchten weist darauf hin, dass die betreffende Funktion bewusst ausgeschaltet wurde.
Dieses kann in Verbindung mit dem Ertönen eines akustischen Signaltons und dem Erscheinen einer Meldung auf dem Multifunktionsbildschirm erfolgen.
Page 54 of 402
Beim Einschalten der Zündung wird zusammen
mit der War tungsinformation für die Dauer
einiger Sekunden der Motorölstand angezeigt.

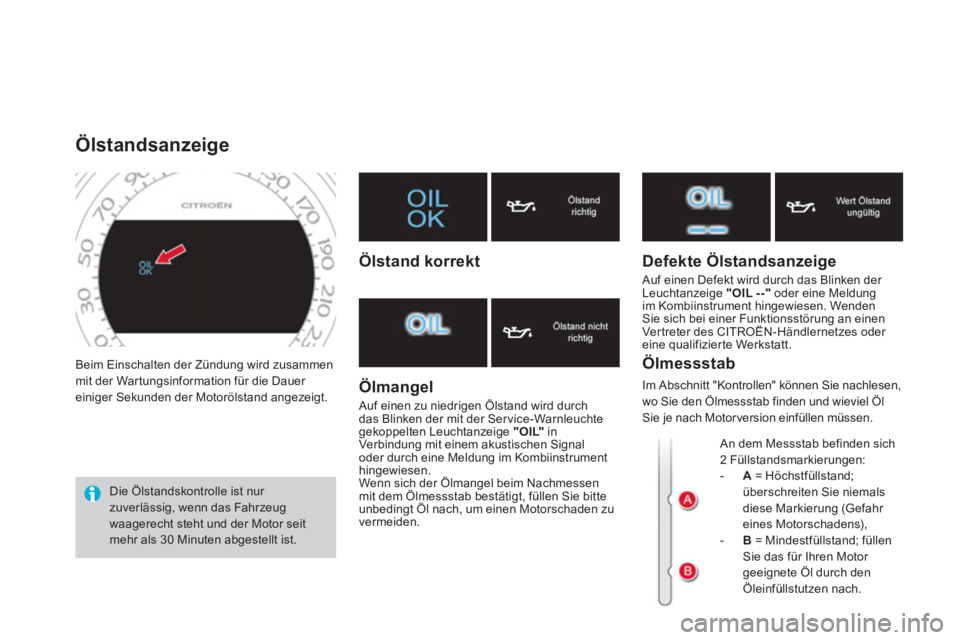

Ölstandsanzeige
Die Ölstandskontrolle ist nur
zuverlässig, wenn das Fahrzeug
waagerecht steht und der Motor seit
mehr als 30 Minuten abgestellt ist.
Ölstand korrekt
Ölmangel
Auf einen zu niedrigen Ölstand wird durch
das Blinken der mit der Service-Warnleuchte
gekoppelten Leuchtanzeige "OIL
"
in
Verbindung mit einem akustischen Signal
oder durch eine Meldung im Kombiinstrument
hingewiesen.
Wenn sich der Ölmangel beim Nachmessen
mit dem Ölmessstab bestätigt, füllen Sie bitte
unbedingt Öl nach, um einen Motorschaden zu
vermeiden.
Defekte Ölstandsanzeige
Auf einen Defekt wird durch das Blinken der
Leuchtanzeige "OIL --"
oder eine Meldung
im Kombiinstrument hingewiesen. Wenden
Sie sich bei einer Funktionsstörung an einen
Vertreter des CITROËN-Händlernetzes oder
eine qualifizierte Werkstatt.
An dem Messstab befinden sich
2 Füllstandsmarkierungen:
- A
= Höchstfüllstand;
überschreiten Sie niemals
diese Markierung (Gefahr
eines Motorschadens),
- B
= Mindestfüllstand; füllen
Sie das für Ihren Motor
geeignete Öl durch den
Öleinfüllstutzen nach.
Ölmessstab
Im Abschnitt "Kontrollen" können Sie nachlesen,
wo Sie den Ölmessstab finden und wieviel Öl
Sie je nach Motor version einfüllen müssen.
Page 55 of 402
53Betriebskontrolle

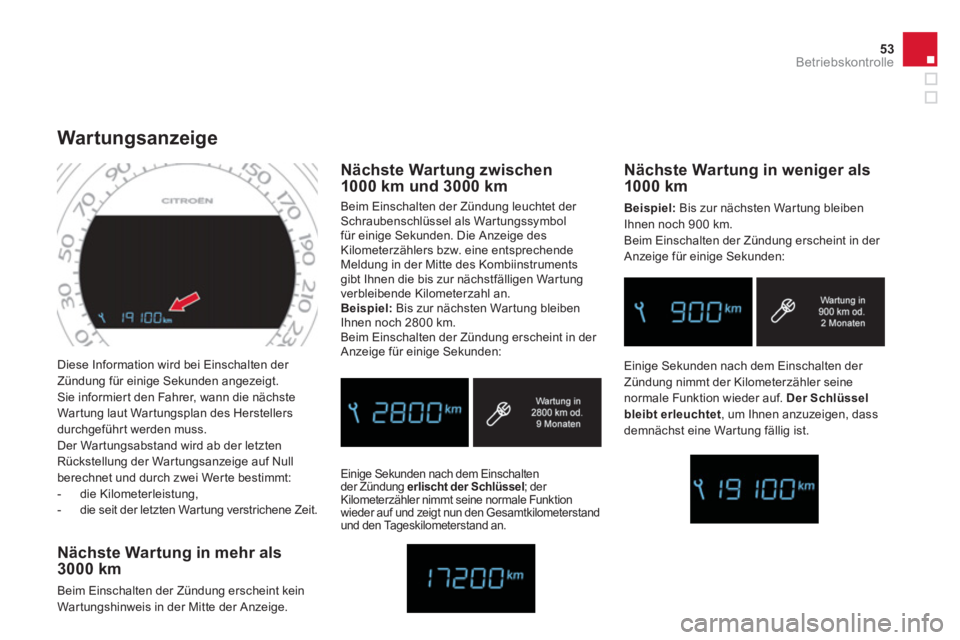

Diese Information wird bei Einschalten der
Zündung für einige Sekunden angezeigt.
Sie informier t den Fahrer, wann die nächste
War tung laut War tungsplan des Herstellers
durchgeführt werden muss.
Der War tungsabstand wird ab der letzten
Rückstellung der Wartungsanzeige auf Null
berechnet und durch zwei Wer te bestimmt:
- die Kilometerleistung,
- die seit der letzten War tung verstrichene Zeit.
War tungsanzeige
Nächste Wartung zwischen
1000 km und 3000 km
Beim Einschalten der Zündung leuchtet der
Schraubenschlüssel als War tungssymbol
für einige Sekunden. Die Anzeige des
Kilometerzählers bzw. eine entsprechende
Meldung in der Mitte des Kombiinstruments
gibt Ihnen die bis zur nächstfälligen Wartung
verbleibende Kilometerzahl an.
Beispiel:
Bis zur nächsten War tung bleiben
Ihnen noch 2800 km.
Beim Einschalten der Zündung erscheint in der
Anzeige für einige Sekunden:
Nächste Wartung in weniger als
1000 km
Beispiel:
Bis zur nächsten War tung bleiben
Ihnen noch 900 km.
Beim Einschalten der Zündung erscheint in der
Anzeige für einige Sekunden:
Einige Sekunden nach dem Einschalten der
Zündung nimmt der Kilometerzähler seine
normale Funktion wieder auf. Der Schlüssel
bleibt erleuchtet
, um Ihnen anzuzeigen, dass
demnächst eine Wartung fällig ist.
Einige Sekunden nach dem Einschalten
der Zündung erlischt der Schlüssel
; der
Kilometerzähler nimmt seine normale Funktion
wieder auf und zeigt nun den Gesamtkilometerstand
und den Tageskilometerstand an.
Nächste Wartung in mehr als
3000 km
Beim Einschalten der Zündung erscheint kein
Wartungshinweis in der Mitte der Anzeige.
Page 56 of 402
Einige Sekunden nach dem Einschalten der
Zündung nimmt der Kilometerzähler seine
normale Funktion wieder auf. Der Schlüssel
bleibt weiterhin erleuchtet
.
Die verbleibende Kilometerzahl kann
je nach Fahrgewohnheiten des Fahrers
mit dem Faktor Zeit aufgehoben
werden.
Der Schlüssel kann deshalb auch
aufleuchten, wenn Sie die zweijährige
Wartungsfrist überschritten haben.

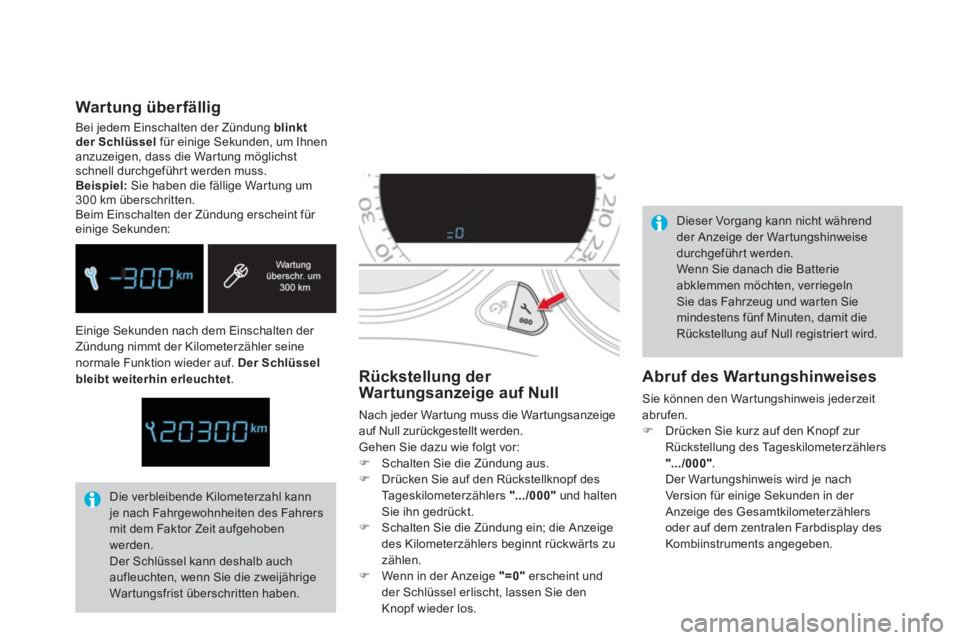

Rückstellung der
Wartungsanzeige auf Null
Nach jeder Wartung muss die Wartungsanzeige
auf Null zurückgestellt werden.
Gehen Sie dazu wie folgt vor:
)
Schalten Sie die Zündung aus.
)
Drücken Sie auf den Rückstellknopf des
Tageskilometerzählers ".../000"
und halten
Sie ihn gedrückt.
)
Schalten Sie die Zündung ein; die Anzeige
des Kilometerzählers beginnt rückwär ts zu
zählen.
)
Wenn in der Anzeige "=0"
erscheint und
der Schlüssel erlischt, lassen Sie den
Knopf wieder los. Dieser Vorgang kann nicht während
der Anzeige der Wartungshinweise
durchgeführt werden.
Wenn Sie danach die Batterie
abklemmen möchten, verriegeln
Sie das Fahrzeug und warten Sie
mindestens fünf Minuten, damit die
Rückstellung auf Null registriert wird.
Abruf des Wartungshinweises
Sie können den Wartungshinweis jederzeit
abrufen.
)
Drücken Sie kurz auf den Knopf zur
Rückstellung des Tageskilometerzählers
".../000"
.
Der Wartungshinweis wird je nach
Version für einige Sekunden in der
Anzeige des Gesamtkilometerzählers
oder auf dem zentralen Farbdisplay des
Kombiinstruments angegeben.
Wartung überfällig
Bei jedem Einschalten der Zündung blinkt
der Schlüssel
für einige Sekunden, um Ihnen
anzuzeigen, dass die Wartung möglichst
schnell durchgeführt werden muss.
Beispiel:
Sie haben die fällige War tung um
300 km überschritten.
Beim Einschalten der Zündung erscheint für
einige Sekunden:
Page 57 of 402
55Betriebskontrolle
Manueller Test in der mittleren Farbanzeige in Verbindung mit dem Navigationssystem
Mit Hilfe dieser Funktion können Sie den Funktionszustand des Fahrzeugs (Abrufen des Betriebszustands der einstellbaren Funktionen - aus- oder
eingeschaltet) sowie das Journal der Warnmeldungen anzeigen lassen.
)
Um den manuellen Test zu star ten, drücken
Sie bei laufendem Motor kurz auf den
Knopf ".../000"
im Kombiinstrument. Die folgenden Informationen erscheinen nach
und nach in der mittleren Farbanzeige des
Kombiinstrumentes:
- Motorölstandsanzeige (siehe
entsprechenden Abschnitt),
- Wartungsanzeige (siehe entsprechenden
Abschnitt),
- Reifenfülldruckerkennung (falls Ihr
Fahrzeug über diese Funktion ver fügt;
siehe Kapitel "Sicherheit"),
- Kontrollleuchten und Warnmeldungen,
falls vorhanden (siehe entsprechenden
Abschnitt der Kontrollleuchte oder der
entsprechenden Ausstattung),
- Betriebszustand der einstellbaren
Funktionen (siehe Kapitel
"Multifunktionsanzeigen"). Diese Informationen werden ebenfalls
bei jedem Einschalten der Zündung
angezeigt (automatischer Test).
Page 58 of 402

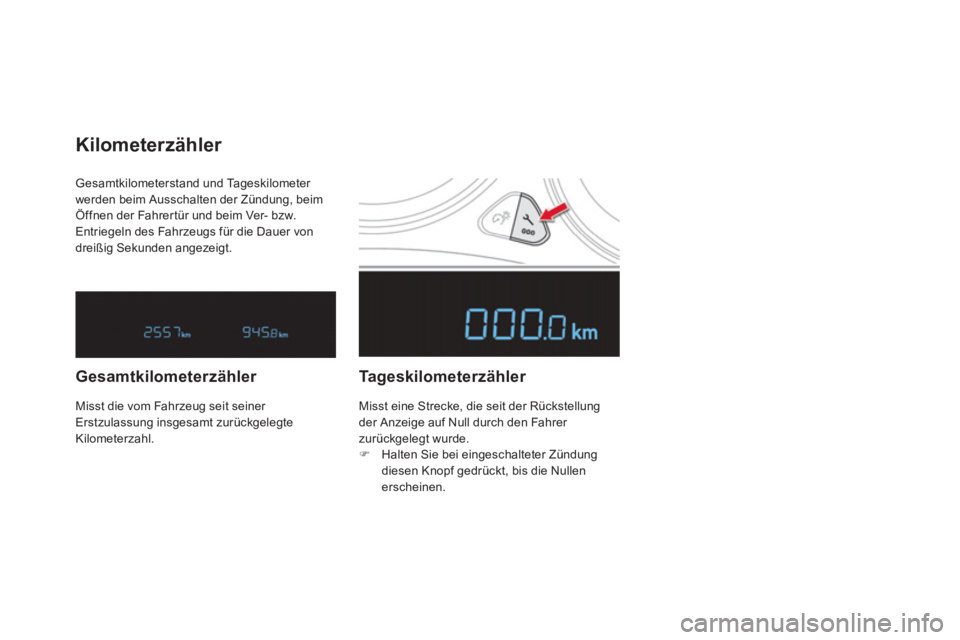

Gesamtkilometerstand und Tageskilometer
werden beim Ausschalten der Zündung, beim
Öffnen der Fahrertür und beim Ver- bzw.
Entriegeln des Fahrzeugs für die Dauer von
dreißig Sekunden angezeigt.
Kilometerzähler
Gesamtkilometerzähler
Tageskilometerzähler
Misst eine Strecke, die seit der Rückstellung
der Anzeige auf Null durch den Fahrer
zurückgelegt wurde.
)
Halten Sie bei eingeschalteter Zündung
diesen Knopf gedrückt, bis die Nullen
erscheinen.
Misst die vom Fahrzeug seit seiner
Erstzulassung insgesamt zurückgelegte
Kilometerzahl.
Page 59 of 402
57Betriebskontrolle
Helligkeitsregler
Hiermit lässt sich die Helligkeit der
Bedienungseinheit je nach Lichteinfall von
außen manuell einstellen. Funktionier t nur bei
eingeschaltetem Licht im Modus Nacht.
Aktivierung
)
Drücken Sie auf den Knopf A
, um die
Helligkeit der Bedienungseinheit zu ändern.
)
Lassen Sie den Knopf wieder los, wenn
die schwächste Helligkeitsstufe erreicht ist,
und drücken Sie erneut auf den Knopf, um
die Helligkeit zu erhöhen.
oder:
)
Lassen Sie den Knopf wieder los, wenn die
höchste Helligkeitsstufe erreicht ist, und
drücken Sie erneut auf den Knopf, um die
Helligkeit zu verringern.
)
Lassen Sie den Knopf los, sobald die
gewünschte Helligkeit erreicht ist.
Diese Kontrollleuchte und der
Helligkeitswert erscheinen während
der Einstellung in der Mitte des
Kombiinstrumentes, um den
Helligkeitsgrad im Verhältnis zu den
16 verfügbaren Stufen anzuzeigen. Die Beleuchtungsintensität können Sie
ebenfalls durch Drehen des Einstellrads B
, das
sich links vom Lenkrad befindet, ändern:
)
nach oben; um diese zu verringern,
)
nach unten, um diese anzuheben.
Deaktivierung
Wenn das Licht ausgeschaltet bzw. im
Modus Tag (Tagfahrlicht aktivier t) ist, hat die
Betätigung des Knopfes oder des Einstellrads
keine Wirkung.
Page 60 of 402

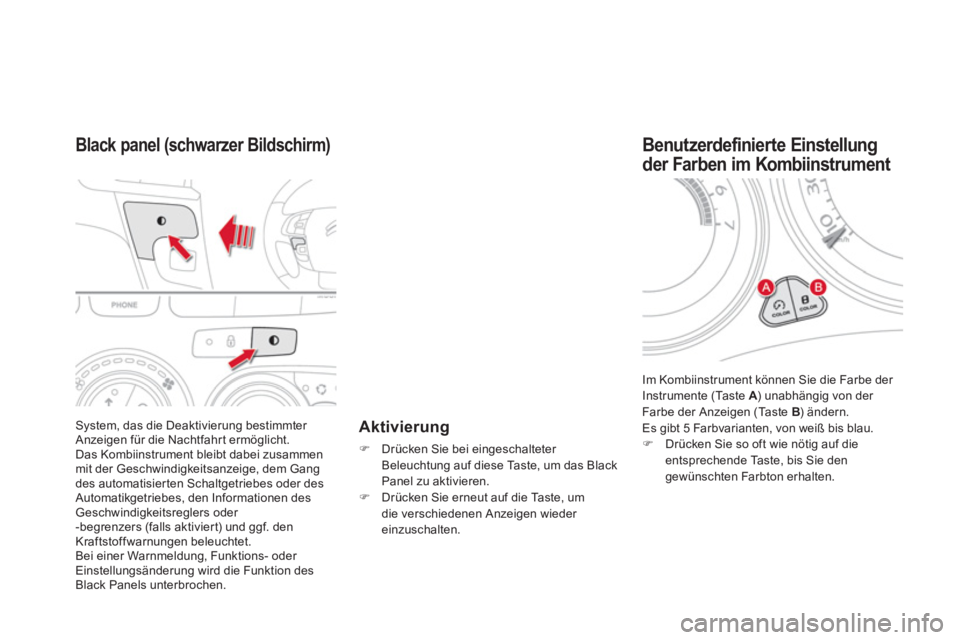

System, das die Deaktivierung bestimmter
Anzeigen für die Nachtfahrt ermöglicht.
Das Kombiinstrument bleibt dabei zusammen
mit der Geschwindigkeitsanzeige, dem Gang
des automatisier ten Schaltgetriebes oder des
Automatikgetriebes, den Informationen des
Geschwindigkeitsreglers oder
-begrenzers (falls aktivier t) und ggf. den
Kraftstoffwarnungen beleuchtet.
Bei einer Warnmeldung, Funktions- oder
Einstellungsänderung wird die Funktion des
Black Panels unterbrochen.
Black panel (schwarzer Bildschirm)
Aktivierung
)
Drücken Sie bei eingeschalteter
Beleuchtung auf diese Taste, um das Black
Panel zu aktivieren.
)
Drücken Sie erneut auf die Taste, um
die verschiedenen Anzeigen wieder
einzuschalten.
Im Kombiinstrument können Sie die Farbe der
Instrumente (Taste A
) unabhängig von der
Farbe der Anzeigen (Taste B
) ändern.
Es gibt 5 Farbvarianten, von weiß bis blau.
)
Drücken Sie so oft wie nötig auf die
entsprechende Taste, bis Sie den
gewünschten Farbton erhalten.
Benutzerdefinierte Einstellung
der Farben im Kombiinstrument
