CITROEN DS4 2011 Instrukcja obsługi (in Polish)

Informacje praktyczne
Wymiana żarówek świateł
dziennych
) Zdjąć pokrywę zabezpieczającą,
pociągając za występ.
)
Odłączyć złącze żarówki. )
Obrócić o ćwierć obrotu oprawę żar

Wymiana żarówek oświetlenia
bocznego
Aby wymienić ten rodzaj żarówek diodowych,skontaktować się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.



Wymiana prowadnic świateł /
żarówek świateł pozycyjnych

Aby wymienić ten rodzaj lamp diodowych,
skontaktować się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.
Wymiana żarówek refl ektorów przeciwmgłowych
)Włożyć płaski wkrętak w otwór nakładki
ozdobnej.)Pociągnąć, używając wkrętaka jak dźwigni, aby odczepić nakładkę ozdobną od
zderzaka (czujnik wspomagania parkowania pozostaje przymocowany do nakładki).)Wykręcić dwie śruby mocujące moduł i
wyjąć go z gniazda.
)Odłączyć złącze oprawy żarówki. )Obrócić o ćwierć obrotu oprawę żarówki i
wyciągnąć ją.)Wyjąć i wymienić żarówkę.
Przy montażu, postępować w odwrotnej
kole
jności.
Informacje na temat wymiany żarówekmożna uzyskać w ASO sieci CITROËN lub wjyy
warsztacie specjalistycznym.

261Informacje praktyczne
1.Światła stopu (P 21/5W).2.Światła pozycyjne (diodowe).3.Kierunkowskazy (PY21W bursztynowe)4.Światła cofania (P21W).5.
Światła przeciwmgłowe (P21W).
Światła tylne
Żar

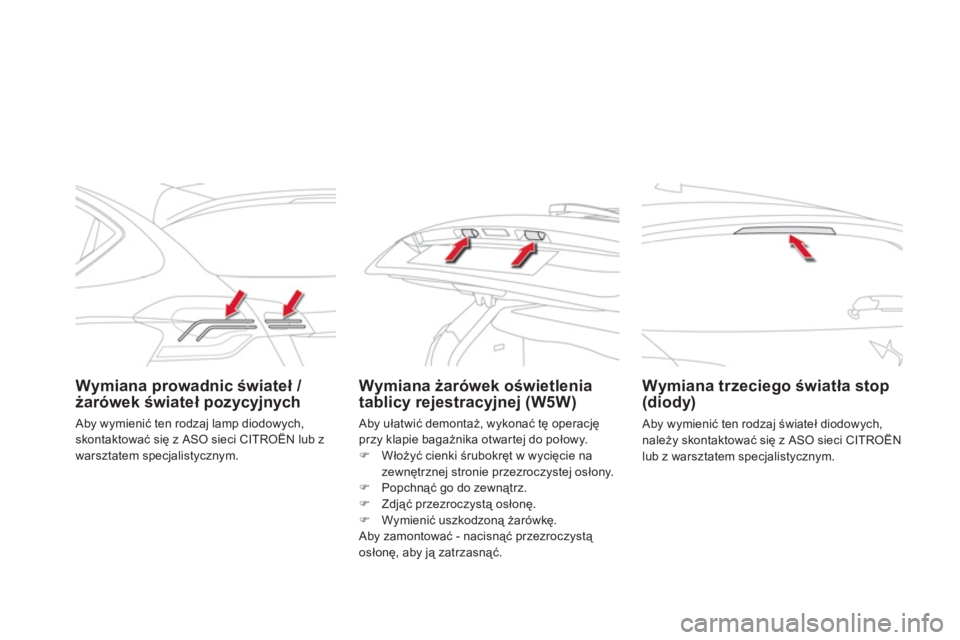

Wymiana prowadnic świateł /
żarówek świateł pozycyjnychWymiana żarówek oświetlenia
tablicy rejestracyjnej (W5W)

Wymiana trzeciego światła stop (diody)
Aby wymienić ten rodzaj świateł diodowych, należy skontaktować się z ASO sieci CITROËN
lub z warsztatem specjalistycznym.
Aby wymienić ten rodzaj lamp diodowych, skontaktować się z ASO sieci CITROËN lub z
warsztatem specjalistycznym. Aby ułatwić demontaż, wykonać tę operację
przy klapie bagażnika otwar tej do połowy.)
Włożyć cienki śrubokręt w wycięcie na
zewnętrznej stronie przezroczystej osłony.
)
Popchnąć go do zewnątrz. )
Zdjąć przezroczystą osłonę. )
Wymienić uszkodzoną żarówkę.
Aby zamontować - nacisnąć przezroczystą
osłonę, aby ją zatrzasnąć.

263Informacje praktyczne

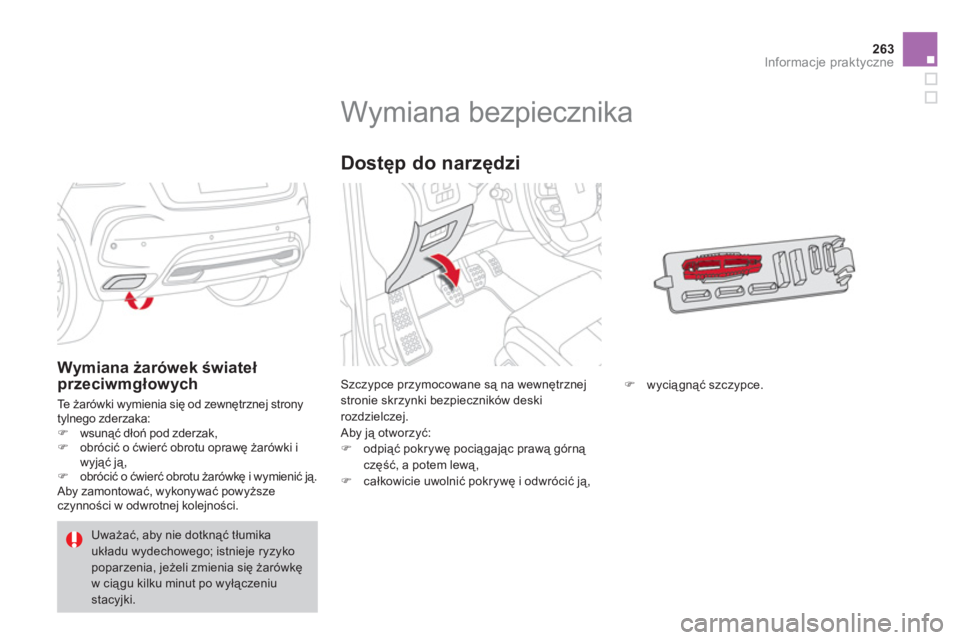

Wymiana bezpiecznika
Szczypce przymocowane są na wewnętrznej
stronie skrzynki bezpieczników deskirozdzielczej.
Aby ją otworzyć:
)
odpiąć pokrywę pociągając prawą górną część, a potem lewą, )
całkowicie uwolnić pokrywę i odwrócić ją,
Dostęp do narzędzi
)
wyciągnąć szczypce.
Wymiana żarówek świateł przeciwmgłowych

Te żarówki wymienia się od zewnętrznej strony
tylnego zderzaka:) wsunąć dłoń pod zderzak, )obrócić o ćwierć obrotu oprawę żarówki i
wyjąć ją,
)obrócić o ćwierć obrotu żarówkę i wymienić ją.
Aby zamontować, wykonywać powyższe czynności w odwrotnej kolejności.

Uważać, aby nie dotknąć tłumikaukładu wydechowego; istnieje ryzyko poparzenia, jeżeli zmienia się żarówkęw ciągu kilku minut po wyłączeniu stacyjki.

Instalacja osprzętuelektrycznego

Układ elektryczny w pojeździe został takzbudowany, aby działał z wyposażeniem seryjnym lub opcjonalnym.
Przed instalacją innego wyposażenia lub osprzętu elektrycznego w pojeździenależy skontaktować się z ASO sieci CITROËN lub z warsztatem specjalistycznym.

CITROËN nie ponosi odpowiedzialnościza koszty związane z naprawą pojazdu lub usterkę spowodowaną instalacją osprzętu dodatkowego, niepochodzącego, niezalecanegoprzez CITROËNA i zainstalowanego niezgodnie z zaleceniami, wszczególności dotyczy to urządzeń, których łączny pobór prądu przekracza10 miliamperów.

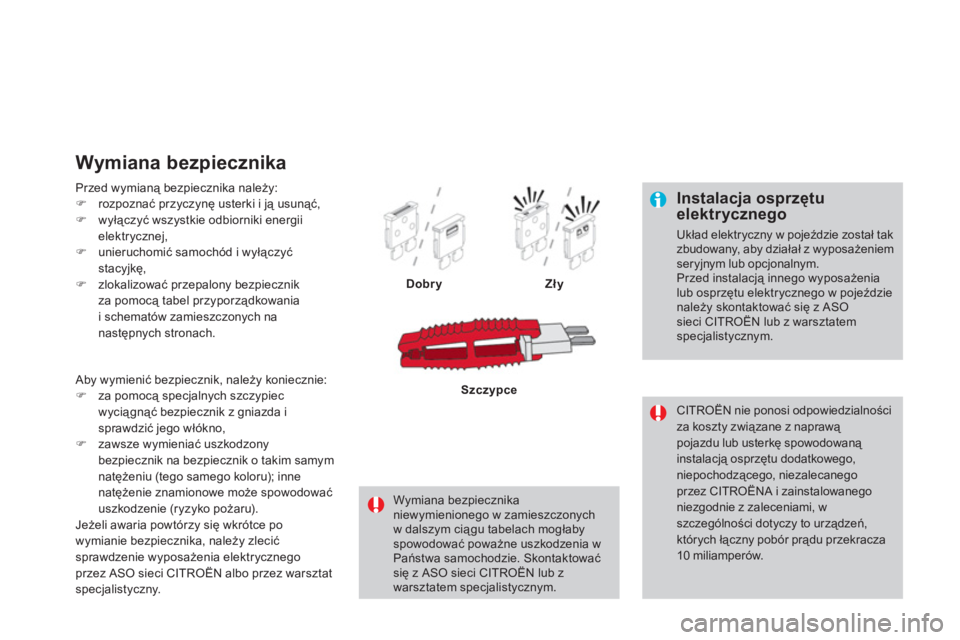

Przed wymianą bezpiecznika należy: )rozpoznać przyczynę usterki i ją usunąć, )wyłączyć wszystkie odbiorniki energii
elektrycznej, )unieruchomić samochód i wyłączyć
stacyjkÄ™,
)zlokalizować przepalony bezpiecznik za pomocą tabel przyporządkowania i schematów zamieszczonych na następnych stronach.
Wymiana bezpiecznika
DobryZÅ‚y
Wymiana bezpiecznika niewymienionego w zamieszczonych w dalszym ciągu tabelach mogłaby spowodować poważne uszkodzenia w Państwa samochodzie. Skontaktowaćsię z ASO sieci CITROËN lub z warsztatem specjalistycznym. Szcz
ypce Aby wymienić bezpiecznik, należy koniecznie:)za pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z gniazda i
sprawdzić jego włókno,
)zawsze wymieniać uszkodzonybezpiecznik na bezpiecznik o takim samym natężeniu (tego samego koloru); inne natężenie znamionowe może spowodować uszkodzenie (ryzyko pożaru).
Jeżeli awaria powtórzy się wkrótce po
wymianie bezpiecznika, należy zleci
ćsprawdzenie wyposażenia elektrycznego przez ASO sieci CITROËN albo przez warsztat specjalistyczny.

265
Informacje praktyczne

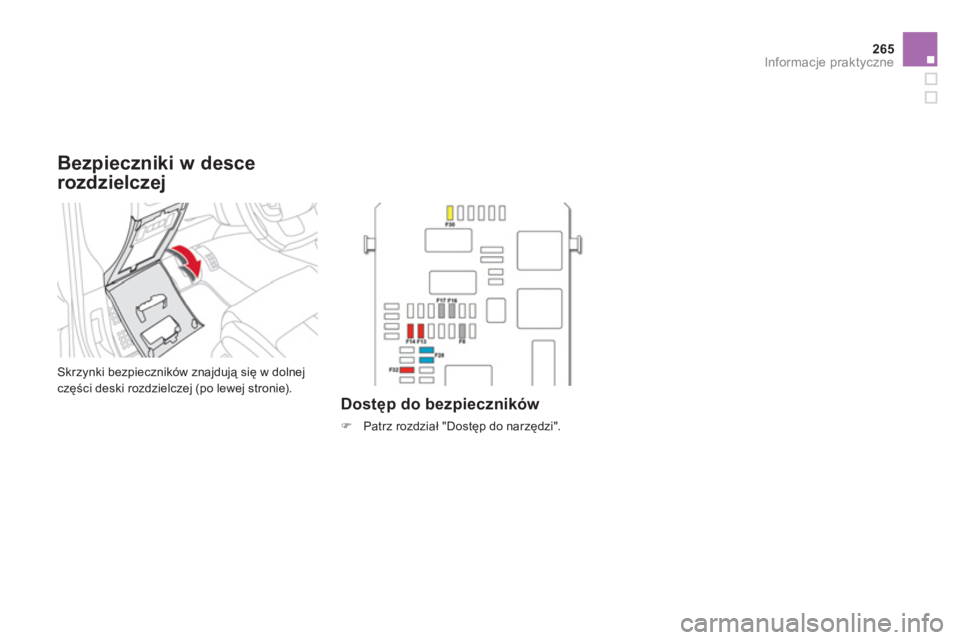

Bezpieczniki w desce
rozdzielczej
Skrzynki bezpieczników znajdują się w dolnej części deski rozdzielczej (po lewej stronie).
Dostęp do bezpieczników
)
Patrz rozdział "Dostęp do narzędzi".

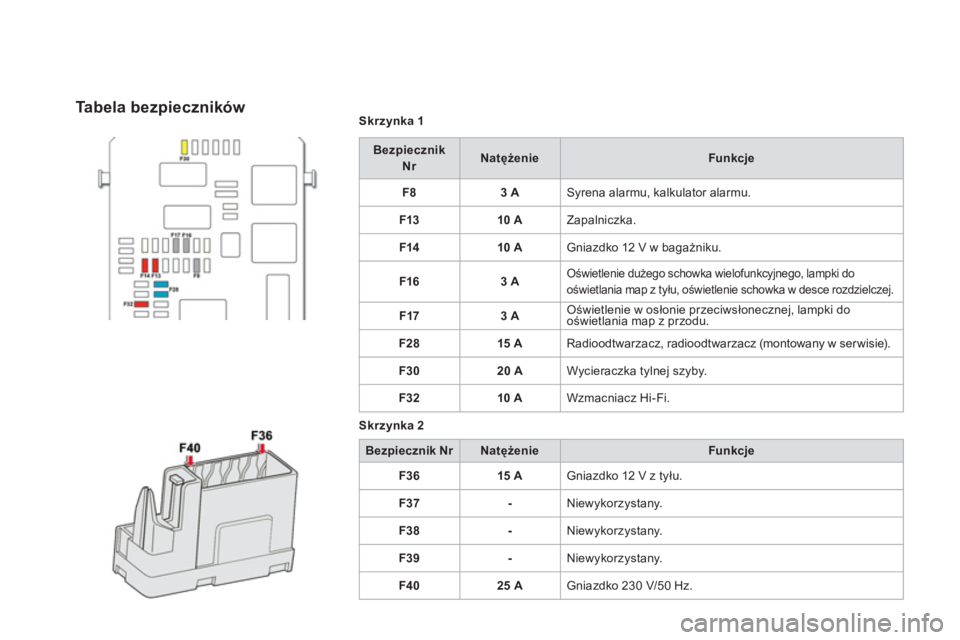

Skrzynka 1
Bezpiecznik
NrNatężenieFunkcje
F83 A Syrena alarmu, kalkulator alarmu.
F13 10 A
Zapalniczka.
F1410 A Gniazdko 12 V w bagażniku.
F1
63 A Oświetlenie dużego schowka wielofunkcyjnego, lampki do oświetlania map z tyłu, oświetlenie schowka w desce rozdzielczej.
F173 A Oświetlenie w osłonie przeciwsłonecznej, lampki dooświetlania map z przodu.
F2
815 A
Radioodtwarzacz, radioodtwarzacz (montowany w ser wisie).
F3
020 A Wycieraczka tylnej szyby.
F32 10 A
Wzm
acniacz Hi-Fi.
Skrz
ynka2
Bezpiecznik NrNatężenieFunkcje
F3615 A Gniazdko 12 V z tyłu.
F37
- Niewykorzystany.
F38
- Niewykorzystany.
F3
9- Niewykorzystany.
F4
025 A Gniazdko 230 V/50 Hz.
Tabela bezpieczników

267
Informacje praktyczne

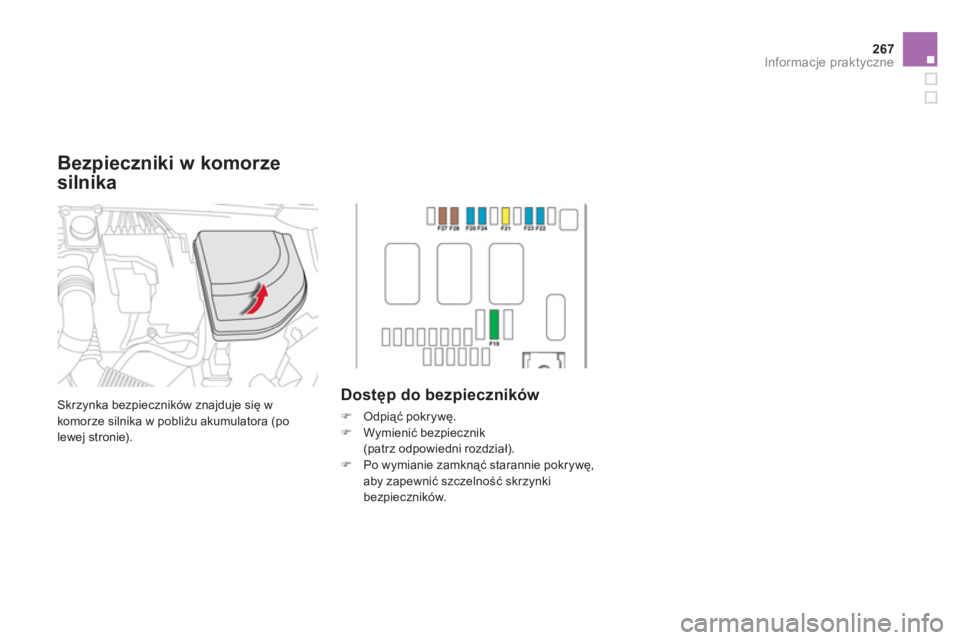

Skrzynka bezpieczników znajduje się w
komorze silnika w pobliżu akumulatora (po
lewej stronie).
Dostęp do bezpieczników
)
Odpiąć pokrywę.
)
Wymienić bezpiecznik (patrz odpowiedni rozdział). )
Po wymianie zamknąć starannie pokrywę,
aby zapewnić szczelność skrzynkibezpiecznik

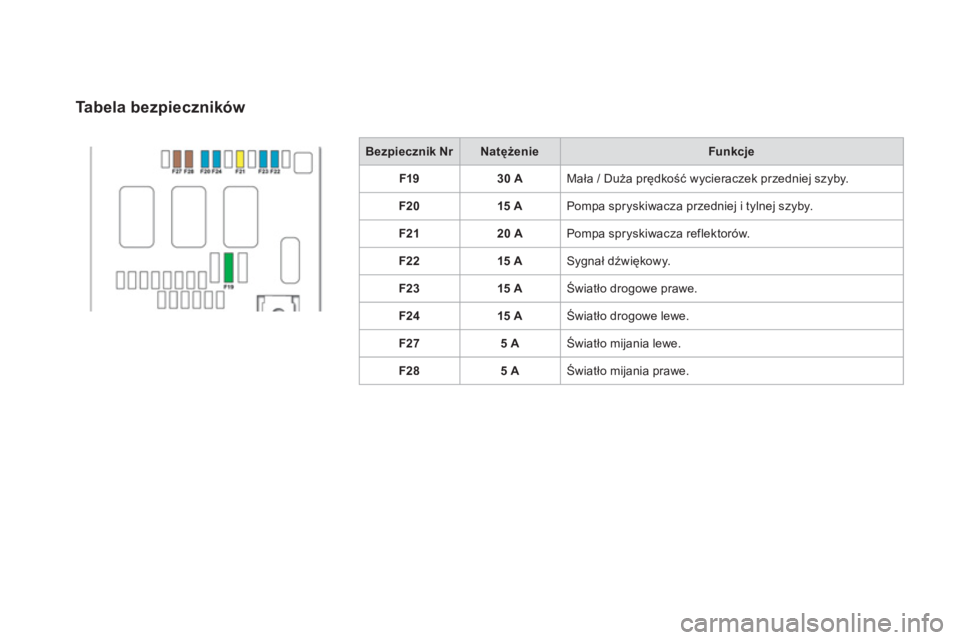

Bezpiecznik NrNatężenieFunkcje
F1930 A
Mała / Duża prędkość wycieraczek przedniej szyby.
F20 15 A
Pompa spryskiwacza przedniej i tylnej szyby.
F2120 A
Pompa spryskiwacza reflektorów.
F2215 A
Sygnał dźwiękowy.
F2
315 A
Światło drogowe prawe.
F2
415 A
Światło drogowe lewe.
F275 A
Światło mijania lewe.
F2
85 A Światło mijania prawe.
Tabela bezpieczników
