231Kontrole

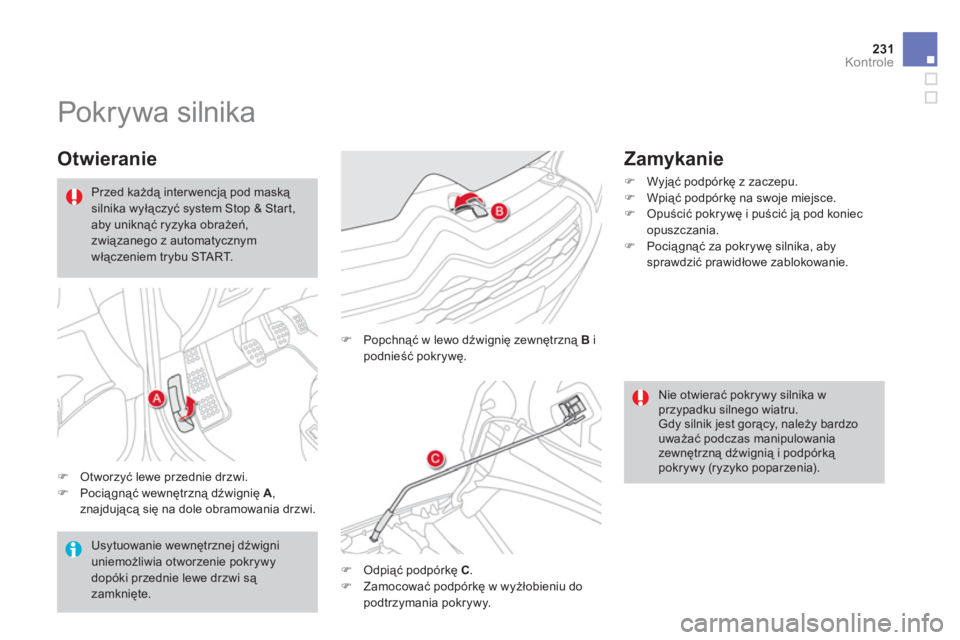

Pokrywa silnika


Otwieranie
)Otworzyć lewe przednie drzwi. )Pociągnąć wewnętrzną dźwignię A,znajdującą się na dole obramowania drzwi.
)
Popchnąć w lewo dźwignię zewnętrzną Bi
podnieść pokrywę.
)
Odpiąć podpórkę C.)
Zamocować podpórkę w wyżłobieniu do
podtrzymania pokrywy.

Usytuowanie wewnętrznej dźwigni uniemożliwia otworzenie pokrywy dopóki przednie lewe drzwi są zamknięte.

Nie otwierać pokrywy silnika wprzypadku silnego wiatru.
Gdy silnik jest gorący, należy bardzouważać podczas manipulowaniazewnętrzną dźwignią i podpórką pokrywy (ryzyko poparzenia).
Przed każdą interwencją pod maską silnika wyłączyć system Stop & Start,aby uniknąć ryzyka obrażeń, związanego z automatycznymwłączeniem trybu STA R T.


Zamykanie
)
Wyjąć podpórkę z zaczepu.)
Wpiąć podpórkę na swoje miejsce. )
Opuścić pokrywę i puścić ją pod koniec
opuszczania.
) Pociągnąć za pokrywę silnika, aby sprawdzić prawidłowe zablokowanie.

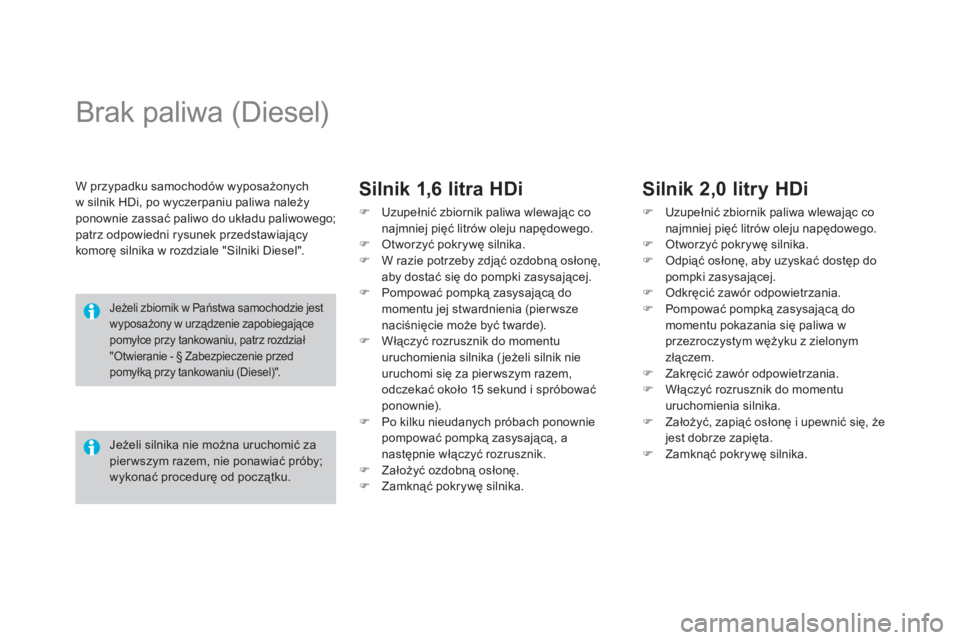

Brak paliwa (Diesel)
W przypadku samochodów wyposażonych
w silnik HDi, po wyczerpaniu paliwa należy ponownie zassać paliwo do układu paliwowego; patrz odpowiedni rysunek przedstawiający
komorÄ™ silnika w rozdziale "Silniki Diesel".


Silnik 1,6 litra HDi
)
Uzupełnić zbiornik paliwa wlewając co
najmniej pięć litrów oleju napędowego.
)
Otworzyć pokrywę silnika.)
W razie potrzeby zdjąć ozdobną osłonę,
aby dostać się do pompki zasysającej. )
Pompować pompką zasysającą do
momentu jej stwardnienia (pierwsze
naciśnięcie może być twarde).
)
Włączyć rozrusznik do momentuuruchomienia silnika (jeżeli silnik nie uruchomi się za pierwszym razem,odczekać około 15 sekund i spróbować
ponownie). ) Po kilku nieudanych próbach ponownie
pompować pompką zasysającą, a
następnie włączyć rozrusznik.
)
Założyć ozdobną osłonę. )
Zamknąć pokrywę silnika.


Jeżeli zbiornik w Państwa samochodzie jestwyposażony w urządzenie zapobiegające pomyłce przy tankowaniu, patrz rozdział"Otwieranie - § Zabezpieczenie przedpomyłką przy tankowaniu (Diesel)".
Silnik 2,0 litry HDi
)Uzupełnić zbiornik paliwa wlewając co
najmniej pięć litrów oleju napędowego. )Otworzyć pokrywę silnika. )Odpiąć osłonę, aby uzyskać dostęp do pompki zasysającej.)Odkręcić zawór odpowietrzania. )Pompować pompką zasysającą do momentu pokazania się paliwa wprzezroczystym wężyku z zielonym
złączem.)Zakręcić zawór odpowietrzania. )Włączyć rozrusznik do momentu uruchomienia silnika. )Założyć, zapiąć osłonę i upewnić się, że jest dobrze zapięta. )Zamknąć pokrywę silnika.

Jeżeli silnika nie można uruchomić zapierwszym razem, nie ponawiać próby;wykonać procedurę od początku.

233Kontrole

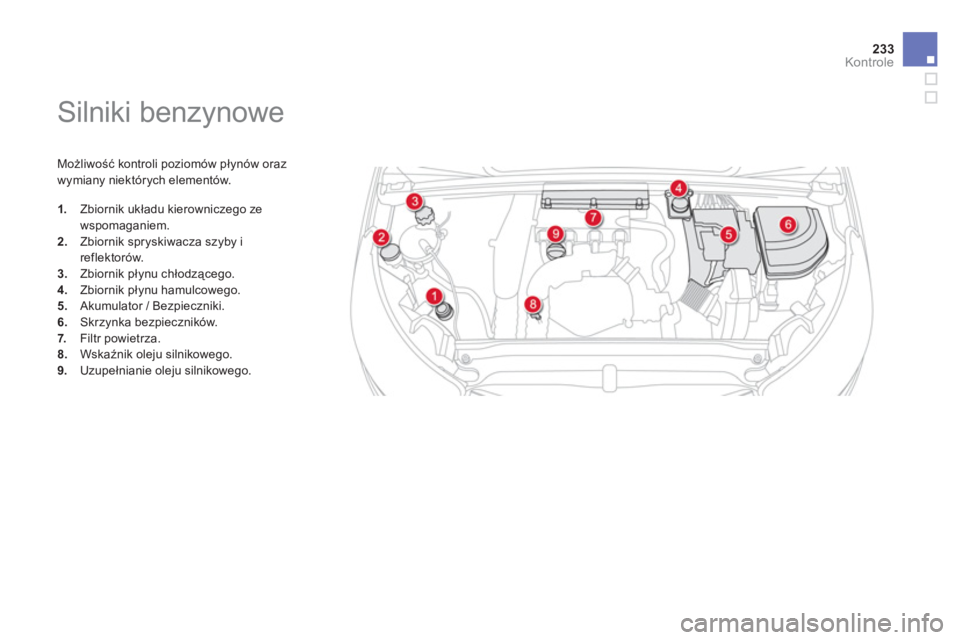

Silniki benzynowe

Możliwość kontroli poziomów płynów oraz
wymiany niektórych elementów.
1. Zbiornik układu kierowniczego ze
wspomaganiem.2.Zbiornik spryskiwacza szyby ireflektorów.3.Zbiornik płynu chłodzącego. 4.
Zbiornik płynu hamulcowego.
5. Akumulator / Bezpieczniki.
6.Skrzynka bezpieczników.
7. Filtr powietrza. 8.Wskaźnik oleju silnikowego.9.
Uzupełnianie oleju silnikowego.

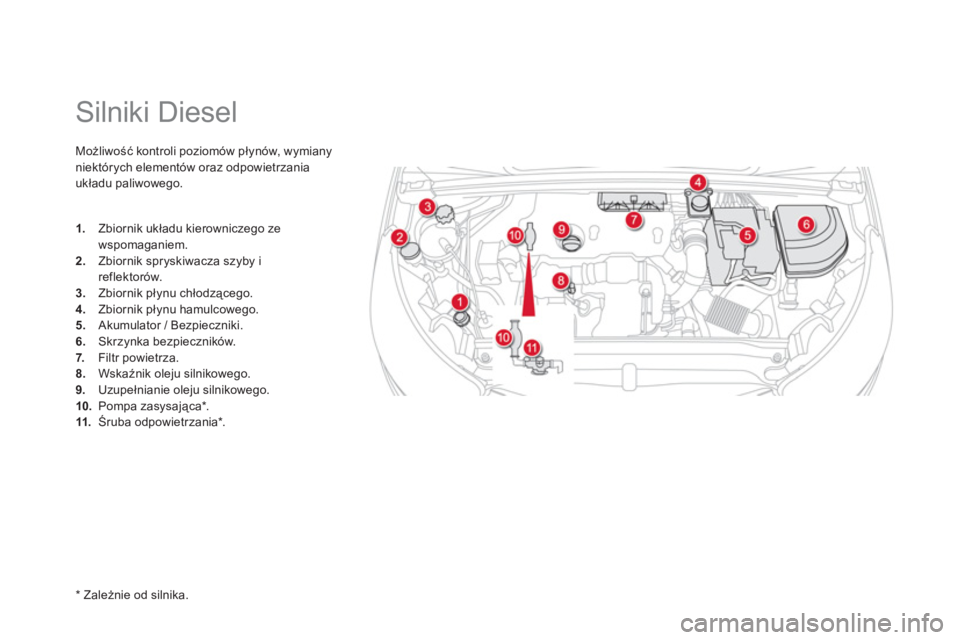

Silniki Diesel
Możliwość kontroli poziomów płynów, wymiany
niektórych elementów oraz odpowietrzania
układu paliwowego.
1.
Zbiornik układu kierowniczego ze
wspomaganiem. 2. Zbiornik spryskiwacza szyby ireflektorów.3.
Zbiornik płynu chłodzącego.4.
Zbiornik płynu hamulcowego.5.
Akumulator / Bezpieczniki.
6.Skrzynka bezpieczników.7. Filtr powietrza. 8.Wskaźnik oleju silnikowego.9.
Uzupełnianie oleju silnikowego.10.Pompa zasysająca * .11.
Åšruba odpowietrzania * .
*
Z
ależnie od silnika.

235
Kontrole

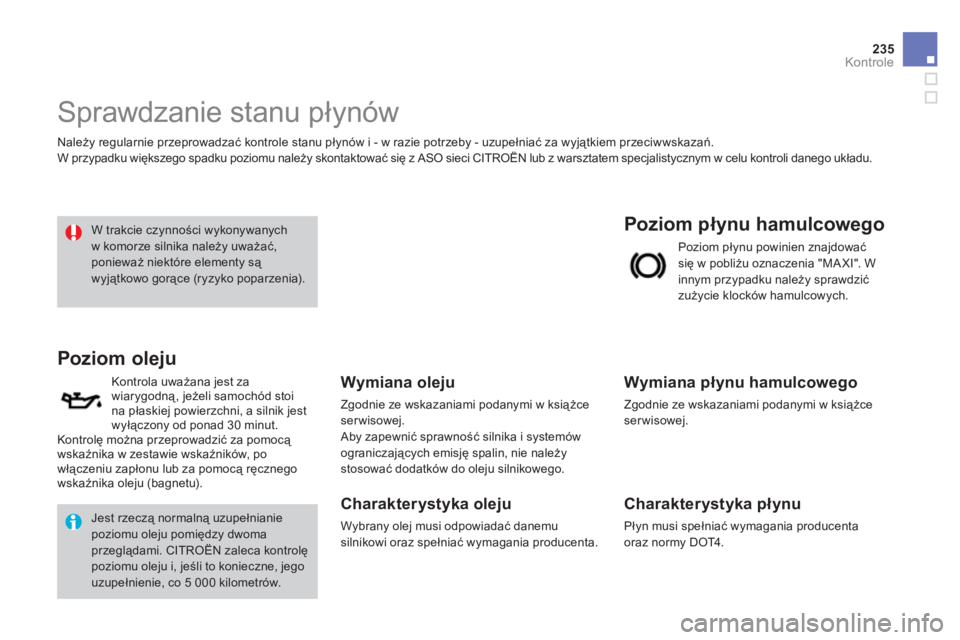

Sprawdzanie stanu płynów

Należy regularnie przeprowadzać kontrole stanu płynów i - w razie potrzeby - uzupełniać za wyjątkiem przeciwwskazań.
W przypadku większego spadku poziomu należy skontaktować się z ASO sieci CITROËN lub z warsztatem specjalistycznym w celu kontroli danego układu.


Poziom oleju
Wymiana oleju
Zgodnie ze wskazaniami podanymi w książce
serwisowej.
Aby zapewnić sprawność silnika i systemów
ograniczających emisję spalin, nie należy
stosować dodatków do oleju silnikowego.
Charakterystyka oleju
Wybrany olej musi odpowiadać danemu
silnikowi oraz spełniać wymagania producenta.



Poziom płynu hamulcowego


Wymiana płynu hamulcowego

Zgodnie ze wskazaniami podanymi w książce serwisowej.


Charakterystyka płynu

Płyn musi spełniać wymagania producentaoraz normy DOT4 . Poziom płynu powinien znajdowa
ć się w pobliżu oznaczenia "MA XI". W
innym przypadku należy sprawdzić
zużycie klocków hamulcowych.
Kontrola uważana
jest za
wiarygodną, jeżeli samochód stoi na płaskiej powierzchni, a silnik jest
wyłączony od ponad 30 minut.
Kontrolę można przeprowadzić za pomocą
wskaźnika w zestawie wskaźnik

Wymiana płynu chłodzącego
Płyn chłodzący nie wymaga wymiany.


Charakterystyka płynu

Płyn musi spełniać wymagania producenta.

Poziom płynu
chłodzącego
Poziom płynu chłodzącego powinienznajdować się w pobliżu oznaczenia"MA XI", nie przekraczając go.
Gd
y silnik jest ciepły, temperatura płynu chłodzącego jest regulowana przez motowentylator. Może on funkcjonowaćpomimo wyłączenia zapłonu.
W pojazdach w yposażonych w filtr cząstek
stał
ych motowentylator może pracować po
wyłączeniu silnika, nawet gdy jest on zimny.



Układ chłodzenia działa pod ciśnieniem, należyodczekać co najmniej godzinę od wyłączenia
silnika przed odkręceniem korka.
Aby uniknąć poparzeń, należy odkręcić korek
o dwa obrot
y, co spowoduje spadek ciśnienia.Gdy ciśnienie spadnie, odkręcić korek i uzupełnić poziom płynu.

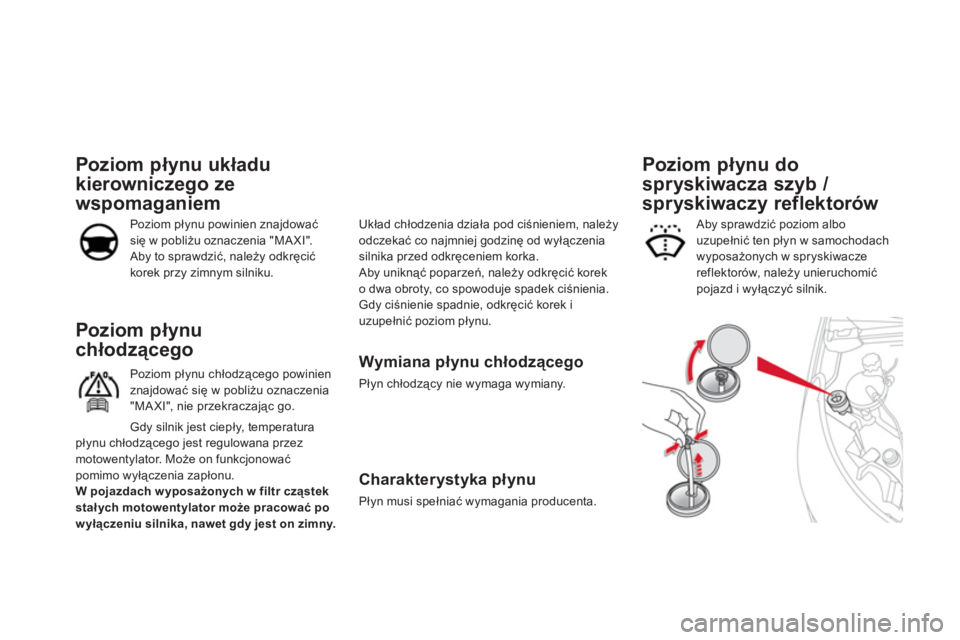

Poziom płynu układu
kierownicze
go ze
wspoma
ganiem
Poziom płynu powinien znajdować
się w pobliżu oznaczenia "MA XI".
Aby to sprawdzić, należy odkręcić
korek przy zimnym silniku.
Aby sprawdzić poziom albo
uzupełnić ten płyn w samochodach
wyposażonych w spryskiwacze
reflektorów, należy unieruchomićpojazd i wyłączyć silnik.

Poziom płynu do
spr
yskiwacza szyb /
spr
yskiwaczy reflektorów

237
Kontrole

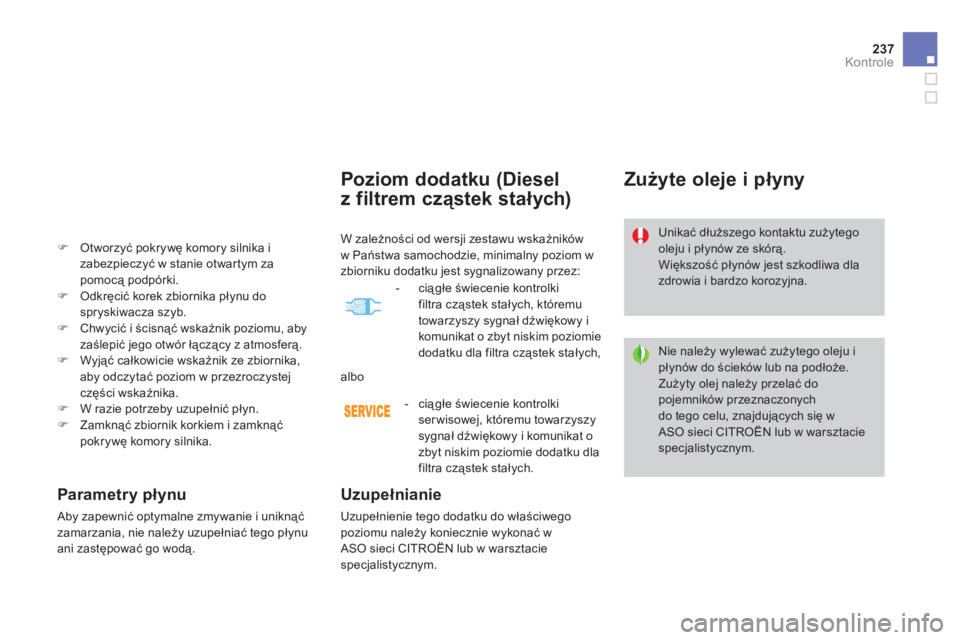

Poziom dodatku (Diesel
z filtrem cząstek stałych)
Uzupełnianie
Uzupełnienie tego dodatku do właściwegopoziomu należy koniecznie wykonać w
ASO sieci CITROËN lub w warsztacie
specjalistycznym.

Zużyte oleje i płyny

Unikać dłuższego kontaktu zużytego oleju i płynów ze skórą.
Większość płynów jest szkodliwa dlazdrowia i bardzo korozyjna.

Nie należy wylewać zużytego oleju ipłynów do ścieków lub na podłoże.
Zużyty olej należy przelać do pojemników przeznaczonychdo tego celu, znajdujących się wASO sieci CITROËN lub w warsztacie specjalistycznym.
)Otworzyć pokrywę komory silnika i
zabezpieczyć w stanie otwar tym za pomocą podpórki. )Odkręcić korek zbiornika płynu do spryskiwacza szyb.)Chwycić i ścisnąć wskaźnik poziomu, aby
zaślepić jego otwór łączący z atmosferą.
)Wyjąć całkowicie wskaźnik ze zbiornika,aby odczytać poziom w przezroczystej części wskaźnika. )W razie potrzeby uzupełnić płyn. )Zamknąć zbiornik korkiem i zamknąć pokrywę komory silnika.


Parametry płynu
Aby zapewnić optymalne zmywanie i uniknąć
zamarzania, nie należy uzupełniać tego płynu
ani zastępować go wodą.W zależno
ści od wersji zestawu wskaźnik

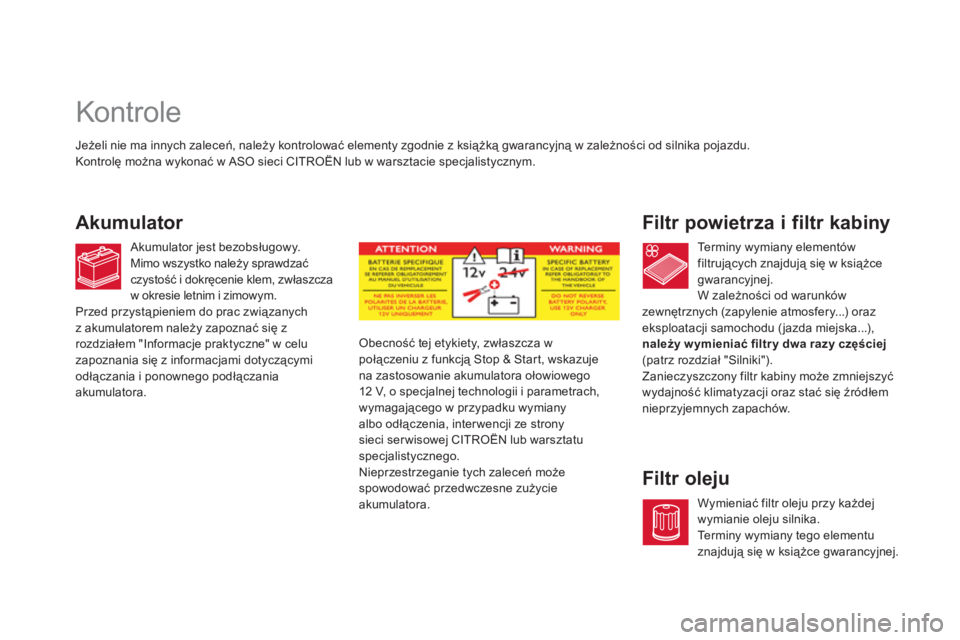

Kontrole
Akumulator
Filtr powietrza i filtr kabiny


Filtr oleju
Jeżeli nie ma innych zaleceń, należy kontrolować elementy zgodnie z książką gwarancyjną w zależności od silnika pojazdu.
Kontrolę można wykonać w ASO sieci CITROËN lub w warsztacie specjalistycznym.
Akumulator
jest bezobsługowy.

Mimo wszystko należy sprawdzać czystość i dokręcenie klem, zwłaszcza
w okresie letnim i zimowym.
Przed przystÄ…pieniem do prac zwiÄ…zanych
z akumulatorem należy zapoznać się z
rozdziałem "Informacje praktyczne" w celu
zapoznania siÄ™ z informacjami dotyczÄ…cymi
odłączania i ponownego podłączania
akumulatora. Te r m i n
y wymiany elementówfiltrujących znajdują się w książce gwarancyjnej.
W zależności od warunków
zewnętrznych (zapylenie atmosfery...) oraz
eksploatacji samochodu (jazda miejska...),
należy w ymieniać filtr y dwa razy częściej(patrz rozdział "Silniki").
Zanieczyszczony filtr kabiny może zmniejszyć
wydajność klimatyzacji oraz stać się źr
