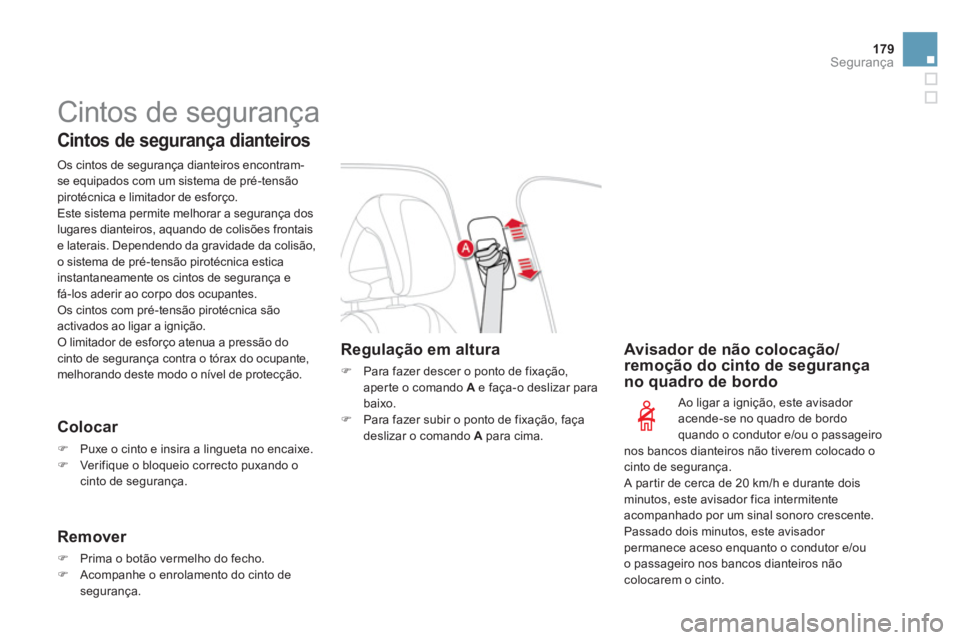

179Segurança
Cintos de segurança


Cintos de segurança dianteiros


Os cintos de segurança dianteiros encontram-
se equipados com um sistema de pré-tensão
pirotécnica e limitador de esforço.
Este sistema permite melhorar a segurança dos
lugares dianteiros, aquando de colisões frontais
e laterais. Dependendo da gravidade da colisão,
o sistema de pré-tensão pirotécnica estica
instantaneamente os cintos de segurança e
fá-los aderir ao corpo dos ocupantes.
Os cintos com pré-tensão pirotécnica são
activados ao ligar a ignição.
O limitador de esforço atenua a pressão do
cinto de segurança contra o tórax do ocupante,
melhorando deste modo o nível de protecção.












Colocar



)
Puxe o cinto e insira a lingueta no encaixe.

)
Verifique o bloqueio correcto puxando o
cinto de segurança.



Remover



)
Prima o botão vermelho do fecho.

)
Acompanhe o enrolamento do cinto de
segurança.



Avisador de não colocação/
remoção do cinto de segurança
no quadro de bordo
Ao ligar a ignição, este avisador
acende-se no quadro de bordo
quando o condutor e/ou o passageiro
nos bancos dianteiros não tiverem colocado o
cinto de segurança.
A partir de cerca de 20 km/h e durante dois
minutos, este avisador fica intermitente
acompanhado por um sinal sonoro crescente.
Passado dois minutos, este avisador
permanece aceso enquanto o condutor e/ou
o passageiro nos bancos dianteiros não
colocarem o cinto.


Regulação em altura



)
Para fazer descer o ponto de fixação,
aper te o comando A
e faça-o deslizar para
baixo.

)
Para fazer subir o ponto de fixação, faça
deslizar o comando A
para cima.

Cintos de segurança
traseiros

Colocar



)
Puxe o cinto de segurança e insira a
lingueta no fecho.

)
Verifique o bloqueio correcto puxando o
cinto de segurança.



Remover



)
Prima o botão vermelho do fecho.

)
Acompanhe o enrolamento do cinto de
segurança.

)
Nos cintos de segurança dos lugares
laterais, monte novamente a barra na parte
superior das costas do banco para evitar
que a lingueta bata na guarnição lateral.
Os lugares traseiros estão equipados com um
cinto de segurança cada um, com três pontos
de fixação e, para os lugares laterais,
um limitador de esforço.

Painel dos avisadores de não
colocação/remoção do cinto de
segurança


1.
Avisador de não colocação/remoção do
cinto de segurança do condutor.

2.
Avisador de não colocação/remoção
do cinto de segurança do passageiro
dianteiro.
No ecrã dos avisadores de cinto de segurança
e do airbag frontal do passageiro, o avisador
correspondente 1
ou 2
acende-se a vermelho,
acompanhado por uma mensagem no ecrã,
se o cinto não estiver colocado ou for retirado.

181Segurança

Avisador de cinto removido no
quadro de bordo

Este avisador acende-se no quadro
de bordo quando um ou vários
passageiros nos bancos traseiros
retirarem o cinto.
A partir de cerca de 20 km/h e durante dois
minutos, este avisador fica intermitente
acompanhado por um sinal sonoro crescente.
Passado dois minutos, este avisador
permanece aceso enquanto um ou vários
passageiros nos bancos traseiros não
apertarem o cinto.


Painel dos avisadores de cinto
removido

3.
Luz avisadora do cinto de segurança
traseiro direito.

4.
Luz avisadora do cinto de segurança
traseiro central.

5.
Luz avisadora do cinto de segurança
traseiro esquerdo.

Ao ligar a ignição, com motor em funcionamento ou
veículo em movimento a uma velocidade inferior a
cerca de 20 km/h, os avisadores correspondentes
3
, 4
e 5
acendem-se durante cerca de 30 segundos
a vermelho, se o cinto não estiver colocado.
Com o veículo em movimento, a uma velocidade
superior a cerca de 20 km/h, os avisadores
correspondentes 3
, 4
ou 5
acendem-se a vermelho,
acompanhados por um sinal sonoro e por uma
mensagem no ecrã, quando um passageiro dos
bancos traseiros remover o cinto de segurança.

O condutor deve cer tificar-se que os
passageiros utilizam correctamente os
cintos de segurança e que os mesmos se
encontram bem colocados antes de colocar
o veículo em movimento.
Seja qual for o seu lugar no veículo, coloque
sempre o cinto de segurança, mesmo para
trajectos cur tos.
Não inver ta os cintos, pois nesse caso eles não
assegurariam correctamente a sua função.
Os cintos de segurança estão equipados
com um enrolador que permite o ajuste
automático do comprimento do cinto à
mor fologia do utilizador. A arrumação
do cinto de segurança efectua-se
automaticamente sempre que este não
estiver a ser utilizado.
Antes e depois da sua utilização, assegure-se
de que o cinto está correctamente enrolado.
A parte inferior do cinto deve estar posicionada
o mais abaixo possível sobre a bacia.
A par te superior deve estar posicionada na
par te côncava do ombro.
Os enroladores estão equipados com um
dispositivo de bloqueio automático aquando
de uma colisão, de uma travagem de
emergência ou do capotamento do veículo.
É possível desbloquear o dispositivo
puxando o cinto com força e soltando-o para
que se enrole ligeiramente. Para ser eficiente, um cinto de segurança:


- deve ser mantido esticado o mais perto
do corpo possível,

- deve ser puxado para a frente por um
movimento regular, verificando que não
fica enrolado,

- deve ser utilizado apenas por uma
pessoa,

- não deve apresentar sinais de cortes ou
de desgaste,

- não deve ser transformado ou
modificado para não alterar o
desempenho.
Dadas as regras de segurança em vigor,
para qualquer inter venção no seu veículo,
dirija-se a uma oficina qualificada que
possua competências e material adaptado,
existente também na rede CITROËN.
Solicite a verificação periódica dos seus
cintos de segurança pela rede CITROËN ou
por uma oficina qualificada e, especialmente,
se os cintos apresentarem sinais de
deterioração.
Limpe os cintos com água e sabão ou um
produto de limpeza para têxteis, vendido na
rede CITROËN.
Depois de rebater ou mudar um banco ou o
banco traseiro de lugar, assegure-se de que
o cinto se encontra na posição correcta e
devidamente enrolado.

Recomendações para as
crianças
Utilize uma cadeira para crianças
adaptada, se o passageiro tiver menos de
12 anos ou medir menos de um metro e
cinquenta.
Nunca utilize o mesmo cinto de segurança
para várias pessoas.
Nunca transpor te uma criança sobre os
joelhos.


Em caso de colisão


Em função da natureza e da impor tância
das colisões
, o dispositivo pirotécnico
pode iniciar-se antes e independentemente
do accionamento dos airbags.
O accionamento dos pré-tensores é
acompanhado por uma ligeira liber tação de
fumo inofensivo e por um ruído, devido à
activação do cartucho pirotécnico integrado
no sistema.
De qualquer forma, o avisador dos airbags
acende-se.
Após uma colisão, solicite a verificação e
eventual substituição do sistema de cintos
de segurança pela rede CITROËN ou por
uma oficina qualificada.

183Segurança
Airbags


Sistema concebido para optimizar a segurança
dos ocupantes (excepto o passageiro traseiro
central) em caso de colisões violentas. Este
sistema completa a acção dos cintos de
segurança equipados com limitador de esforço
(excepto o passageiro no banco central
traseiro).
Nesse caso, os sensores electrónicos registam
e analisam os embates frontais e laterais nas
zonas de detecção de colisões:


- em caso de colisão violenta, os airbags
disparam instantaneamente e protegem
os ocupantes do veículo (excepto o
passageiro traseiro central); imediatamente
após a colisão, os airbags esvaziam-se
rapidamente, a fim de não incomodar a
visibilidade, nem a eventual saída dos
ocupantes;

- em caso de uma colisão pouco violenta,
de impacto no lado traseiro e em
determinadas condições de capotamento,
os airbags não disparam. O cinto de
segurança por si só é suficiente para
assegurar uma protecção optimizada
nestas situações.
Os airbags não funcionam com a
ignição desligada.

Este equipamento é accionado apenas
uma vez. Se ocorrer uma segunda
colisão (aquando do mesmo acidente
ou outro acidente), o airbag não será
accionado.

Zonas de detecção de colisão



A.
Zona de colisão frontal.

B.
Zona de colisão lateral.
O accionamento do ou dos airbags
é acompanhado por uma ligeira
libertação de fumo inofensivo e de um
ruído, devidos à activação do car tucho
pirotécnico integrado no sistema.
Este fumo não é nocivo, mas pode
revelar-se irritante para as pessoas
sensíveis.
O ruído da detonação pode provocar
uma ligeira diminuição da capacidade
auditiva durante um breve período.

Airbags frontais

Sistema que protege, em caso de colisão
frontal violenta, o condutor e o passageiro
dianteiro, no sentido de limitar os riscos de
traumatismo na cabeça e no tórax.
Para o condutor, está integrado no centro do
volante; para o passageiro dianteiro, no painel
de bordo por cima do porta-luvas.
Activação

São accionados simultaneamente, excepto
se o airbag frontal do passageiro estiver
neutralizado, em caso de uma colisão frontal
violenta aplicada em toda ou par te da zona de
impacto frontal A
, segundo o eixo longitudinal
do veículo num plano horizontal e no sentido
da par te da frente para a traseira do veículo.
O airbag frontal interpõe-se entre o tórax e
a cabeça do ocupante dianteiro do veículo e
o volante, do lado do condutor, e o painel de
bordo, do lado do passageiro, para amor tecer a
sua projecção para a frente.

185Segurança

Neutralização

Só o airbag frontal do passageiro pode ser
neutralizado:


)
com a ignição desligada
, introduza a
chave no comando de neutralização do
airbag do passageiro,

)
rode-a para a posição "OFF"
,

)
em seguida, retire-a mantendo-a nesta
posição.
Consoante a versão, esta luz
avisadora acende-se, quer no
quadro de bordo, e/ou no painel de
avisadores do cinto de segurança e do airbag
frontal do passageiro, com a ignição ligada e
durante toda a neutralização. Para assegurar a segurança das
crianças, neutralize imperativamente
o airbag frontal do passageiro sempre
que instalar uma cadeira para crianças
"de costas para a estrada" no banco do
passageiro dianteiro.
Caso contrário, a criança arriscar-se-á
a ficar gravemente ferida, ou mor ta,
aquando do disparo do airbag.


Reactivação

Assim que retirar a cadeira para crianças,
rode o comando para a posição "ON"
para
activar de novo o airbag e assegurar, assim,
a segurança do seu passageiro dianteiro em
caso de colisão.

Com a ignição ligada, esta luz
avisadora acende-se no painel de
avisadores do cinto de segurança
e do airbag frontal do passageiro
durante cerca de um minuto, se
o airbag frontal do passageiro se
encontrar activado.


Anomalia de funcionamento

Se esta luz avisadora ficar intermitente
no quadro de bordo e/ou no ecrã de
avisadores do cinto de segurança e
de airbag frontal do passageiro, contacte a rede
CITROËN ou uma oficina qualificada. O airbag
frontal do passageiro pode deixar de ser activado
em caso de colisão violenta.
Se pelo menos uma das duas luzes
avisadoras dos airbags se acender em
permanência, não instale a cadeira para
crianças no lugar do passageiro dianteiro.
Solicite a verificação pela rede CITROËN
ou por uma oficina qualificada.
Se esta luz avisadora se acender no
quadro de bordo, acompanhada por
um sinal sonoro e por uma mensagem
no ecrã, consulte a rede CITROËN ou uma
oficina qualificada para verificação do sistema.
Os airbags podem deixar de ser activados em
caso de colisão violenta.

Airbags laterais

Sistema que protege, em caso de colisão
lateral violenta, o condutor e o passageiro
dianteiro para limitar os riscos de traumatismo
no busto, entre a bacia e o ombro.
Cada airbag lateral está integrado na armação
das costas do banco, do lado da por ta.

Activação
Zonas de detecção do colisão



A.
Zona de impacto frontal.

B.
Zona de impacto lateral.

Os airbags são activados unilateralmente em
caso de colisão lateral violenta aplicada na
totalidade ou em par te da zona de impacto
lateral B
, perpendicularmente ao eixo
longitudinal do veículo num plano horizontal e
do exterior para o interior do veículo.
O airbag lateral interpõe-se entre a bacia e o
ombro do ocupante dianteiro do veículo e o
painel da por ta correspondente.

187Segurança






Airbags tipo cortina

Sistema que protege, em caso de colisão
lateral violenta, o condutor e os passageiros
(excepto o passageiro no banco central
traseiro) para limitar os riscos de traumatismo
na par te lateral da cabeça.
Cada airbag tipo cor tina está integrado nos
pilares e na par te superior do habitáculo.

Activação

Os airbags tipo cortina activam-se em
simultâneo com os airbags laterais
correspondentes em caso de colisão lateral
violenta aplicada na totalidade ou em parte da
zona de impacto lateral B
, perpendicularmente
ao eixo longitudinal do veículo num plano
horizontal e do exterior para o interior do
veículo.
O airbag tipo cor tina actua entre os vidros e o
ocupante dianteiro ou traseiro no veículo.


Anomalia de funcionamento

Aquando de uma colisão ou de um
encosto ligeiro na zona lateral do
veículo ou em caso de capotamento, é
possível que o airbag não seja activado.
Aquando de uma colisão na traseira ou
na dianteira, o airbag não é activado.
Se esta luz avisadora se acender
no quadro de bordo, acompanhada
por um sinal sonoro e por uma
mensagem no ecrã, consulte a rede CITROËN
ou uma oficina qualificada para proceder à
verificação do sistema. Os airbags podem
deixar de ser activados em caso de embate
violento.

Para que os airbags frontais sejam totalmente efi cazes, respeite as seguintes regras de segurança:

Airbags frontais

Não conduza agarrando o volante pelos seus
raios ou deixando as mãos sobre a caixa
central do volante.
Não coloque os pés no painel de bordo, no
lado do passageiro.
Na medida do possível, não fume, porque
o enchimento dos airbags pode provocar
queimaduras ou riscos de ferimentos devido
ao cigarro ou ao cachimbo.
Nunca desmonte, fure ou submeta o volante
a impactos violentos.




Airbags laterais

Proteja os bancos apenas com cober turas
homologadas, compatíveis com o
accionamento dos airbags laterais. Para
conhecer a gama de cober turas adaptadas
ao seu veículo, poderá consultar a rede
CITROËN (consulte capítulo "Informações
práticas - § Acessórios").
Não fixe nem cole nada nas costas dos
bancos (vestuário...), pois essa situação
poderia resultar em ferimentos no tórax ou
nos braços ao accionar o airbag lateral.
Não aproxime demasiado o tronco da por ta.


Airbags tipo cortina

Não fixe nem cole nada no tejadilho, pois
isso poderia resultar em ferimentos na
cabeça ao accionar o airbag tipo cor tina.
Se presentes no seu veículo, não desmonte
as pegas de fixação implantadas no
tejadilho, pois estes elementos auxiliam a
fixação dos airbags de cor tina.
Adopte uma posição sentada normal e vertical.
Coloque o cinto de segurança do seu banco
e posicione-o correctamente.
Não coloque nada entre os ocupantes
frontais e os airbags (criança, animal,
objecto, ...). Isso poderia impedir o
funcionamento dos airbags ou ferir os
ocupantes.
Depois de um acidente ou do roubo do
veículo, solicite a verificação dos sistemas
dos airbags.
Qualquer inter venção nos sistemas dos
airbags deverá ser efectuada exclusivamente
na Rede CITROËN ou numa oficina
qualificada.
Mesmo cumprindo todas as precauções
indicadas, não fica excluído o risco de
ferimentos ou ligeiras queimaduras na
cabeça, no peito ou nos braços, aquando do
accionamento de um airbag. Com efeito, o
saco enche-se de forma quase instantânea
(alguns milisegundos) e, em seguida,
esvazia-se no mesmo espaço de tempo,
evacuando os gases quentes através dos
orifícios previstos para o efeito.
