249Informações práticas

2. Enchimento
)
Ajuste a pressão através do compressor (para encher: interruptor B
na posição "l";para esvaziar: interruptor B
na posição "O"e prima o botão C), em conformidade com
a etiqueta de pressão dos pneus do veículo
(situada ao nível da por ta do condutor).
Uma perda consequente de pressão
indica que a fu
ga não ficou correctamentecolmatada, consulte a rede CITROËN
ou uma oficina qualificada para a
desempana
gem do veículo. ) Retire o kit e, em seguida, arrume-o. )
Conduza a baixa velocidade (80 km/h máx)limitando a cerca de 200 km a distânciaefectuada.
)Rode o selector Apara a posição "Enchimento".
)Desenrole completamente o tubopreto H.)Ligue o tubo preto à válvula da roda reparada.
)
Ligue novamente a tomada eléctrica docompressor à tomada de 12 V do veículo.
)
Efectue o arranque do veículo e deixe o
motor em funcionamento.
)Dirija-se, assim que possível, àrede CITROËN ou a uma oficina qualificada. Informe obrigatoriamente o técnico que utilizou este kit. Após odiagnóstico, o técnico informá-lo-á se o pneu pode ser reparado ou se
deve ser substituído.

Remoção do cartucho
)Arrume o tubo preto. )Desencaixe a base curva do tubo branco. )Mantenha o compressor na vertical. )Desaper te o car tucho por baixo.

Controlo de pressão/
Enchimento ocasional

Tenha atenção aos derrames delíquido. A data limite de utilização do líquidoestá inscrita no cartucho. O car tucho de líquido é de utilização única; caso seja encetado, deve ser substituído. Após utilização, não elimine ocar tucho no ambiente, entregue-o àrede CITROËN ou a um organismog
encarregado de proceder à respectivarecuperação.
Não se esqueça de adquirir um novo car tucho de produto de colmatagemdisponível na rede CITROËN ou numag
oficina qualificada.

Pode utilizar i
gualmente o compressor, sem
injecção de produto para:


-
controlar ou encher ocasionalmente ospneus,

- encher outros acessórios (bolas, pneus de
bicicletas...).
)Ligue a tomada eléctrica do compressor à
tomada 12V do veículo.)Ligue o veículo e deixe o motor em funcionamento.
)Ajuste a pressão do compressor (para encher: interruptor B na posição "I"; paraesvaziar: interruptor B
na posição "O"
epressão no botão C ), em conformidade com a etiqueta de pressão dos pneus do
veículo ou do acessório.)Retire o kit e, em seguida, arrume-o.


)
Rode o selector A
para a posição "Enchimento".)
Desenrole completamente o tubo
preto H.) Ligue o tubo preto à válvula da roda ou do acessório.
Se necessário, monte previamente uma
das pontas
fornecidas com o kit.

251Informações práticas














Substituir uma roda
Modo operatório de substituição de uma roda com defeito pela roda sobresselente utilizando as ferramentas fornecidas com o veículo.

As ferramentas encontram-se instaladas namala sob a superfície inferior.
Para aceder às ferramentas: )abra a mala,)levante a superfície inferior,)imobilize-a fixando o seu cordão ao gancho de supor te da prateleira, )com uma roda sobresselente homogénea;desencaixe e retire a caixa de supor te com as ferramentas, situada no centro da roda,
ou)com uma roda sobresselente de utilização
temporária; eleve a roda para si pela parte
de trás para aceder à caixa de arrumação,
com as ferramentas.

Acesso às ferramentas
Lista das ferramentas
Todas estas ferramentas são específicas do
seu veículo. Não as utilize para outros fins.
Roda com tampão
Aquando da desmontagem da roda,liberte previamente o tampão com a chavede desmontagem de rodas 1
puxando aonível de passagem da válvula. Aquando da montagem da roda
, monte novamente o tampão começandopor colocar o seu entalhe em frente à válvula e prima a sua super fície com apalma da mão.
3.Ferramenta "tampões" de parafusos.
Permite retirar os protectores (tampões)
dos parafusos das rodas em alumínio.
4.Chave para parafuso anti-roubo (situadono porta-luvas).
Permite a adaptação da chave de rodas
aos parafusos especiais "anti-roubo". 1
.Chave de desmontagem de rodas.
Permite retirar o tampão e os parafusos de
fixação da roda.
2
. Macaco com manivela integrada.
Permite elevar o veículo.

A roda sobresselente encontra-se instalada namala sob a super fície inferior.Consoante a sua versão, a roda sobresselente é homogénea em chapa ou em alumínio;para determinados destinos é de utilização
temporária.
Para aceder à roda sobresselente, consulte o parágrafo "Acesso às ferramentas" da página anterior.
Acesso à roda sobresselente
Detecção de pressão baixa
A roda sobresselente não possui sensor. A reparação da roda furadadeve ser efectuada pela rede CITROËNou por uma oficina qualificada.

Remoção da roda homogénea
)Desaparafuse o parafuso central amarelo.)Eleve a roda sobresselente na sua
direcção pela par te de trás.
)Retire a roda da mala.

253Informações práticas

Instale novamente a roda
homogénea
) Instale novamente a caixa suporte no centro da roda e encaixe-a.
)Instale novamente a roda no respectivo alojamento.)Desenrosque algumas voltas o parafuso central amarelo, colocando-o, em seguida,no seu lugar no centro da roda. )Aper te a fundo até a serem emitidos estalidos do parafuso central para fixar a roda correctamente.

Desmontagem da roda
Estacionamento do veículo
Imobilize o veículo de maneira a não per turbar a circulação: o piso deve ser horizontal, estável e não escorregadio. Engrene o travão de estacionamento excepto se este estiver programado no modo automático, desligue a igniçãoe engrene a primeira velocidade * para bloquear as rodas. Ver ifique o acendimento fixodos avisadores do travão de estacionamento no quadro de bordo.
Assegure-se que os ocupantes não se encontram no veículo e se mantêm num local em que seja possível garantir a sua segurança.Coloque um calço, se necessário, sob a roda diagonalmente oposta àquela que se deve substituir. Nunca permaneça por baixo deum veículo elevado apenas por um macaco. Utilize uma preguiça.


Lista das operações
)
Retire o bujão cromado em cada um
dos parafusos através da ferramenta 3(consoante equipamento). ) Monte a chave anti-roubo 4
na chave de desmontagem de rodas 1paradesbloquear o parafuso anti-roubo. )
Desbloqueie os outros parafusos apenascom a chave de desmontagem de rodas 1
.

*

posição Rpara a caixa de velocidades manual R
pilotada; P
para a caixa de velocidades automática.

255
Informações práticas
)Coloque o macaco 2em contacto com um dos dois lugares dianteiros A ou traseiros ABprevistos na parte inferior, o mais próximo possível da roda a substituir.)Abra o macaco 2até que a sua base estejaem contacto com o solo. Certificar-se que o eixo da base do macaco está na vertical
da posição Aou B utilizada.)Eleve o veículo, até deixar um espaçosuficiente entre a roda e o solo, paracolocar facilmente em seguida a rodasobresselente (não furada).
)
Retire os parafusos e conser ve-os numlugar limpo.)
Retire a roda.

Fixação da rodasobresselente em chapa oude utilização temporária
Se o seu veículo estiver equipado com rodas de alumínio, é normalconstatar, aquando do aperto dos parafusos durante a montagem, que as anilhas não entram em contacto coma roda sobresselente em chapa ou de utilização temporária. A manutençãoda roda é efectuada através do apoiocónico de cada parafuso.


Lista das operações
)Instale a roda no cubo.)Aperte os parafusos manualmente até ao
batente. )Efectue um pré-aper to do parafuso anti-roubo com a chave de desmontagem derodas 1equipada com chave anti-roubo 4.)Efectue um pré-aper to dos outros parafusos apenas com a chave de
desmontagem de rodas 1.
Após uma substituiçãode roda
Para arrumar correctamente a roda furada na mala, retire previamente a tampa central.Quando utilizar a roda sobresselente com dimensões reduzidas, nãoultrapasse a velocidade de 80 km/h.Solicite rapidamente a verificação do aperto dos parafusos e a pressão da roda sobresselente pela rede CITROËNou por uma oficina qualificada.Mande reparar rapidamente o pneu furado e substitua-o assim que possível.

257
Informações práticas
)Baixe totalmente o veículo. )Dobre o macaco 2e retire-o. ) Bloqueie o parafuso anti-roubo com
a chave de desmontagem de rodas 1equipada com chave anti-roubo 4.) Bloqueie os outros parafusos apenas com
a chave de desmontagem de rodas 1 . )
Instale novamente os tampões cromadosem cada um dos parafusos (consoanteequipamento). )
Arrume as ferramentas na caixa desuporte.

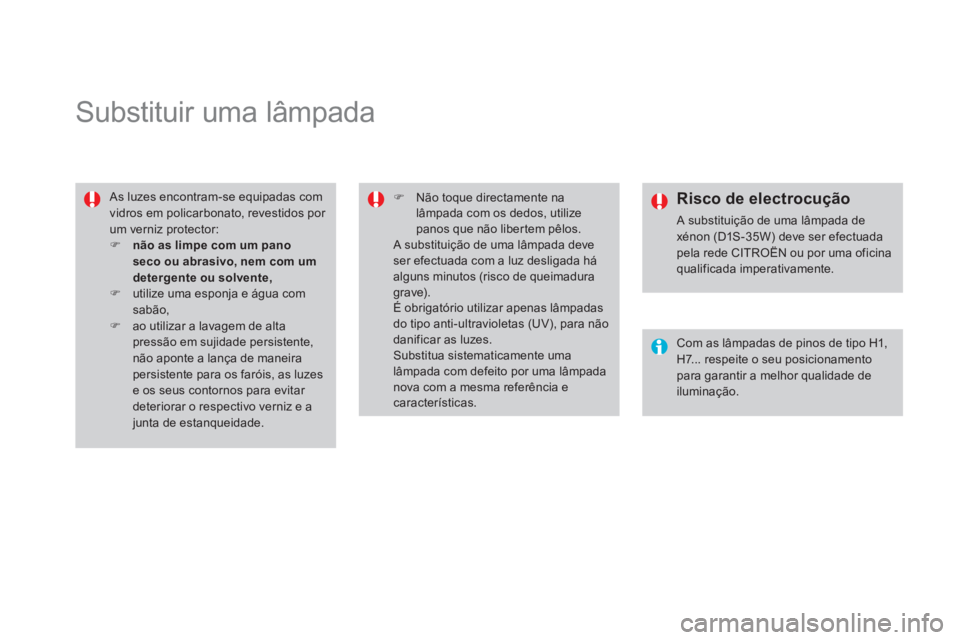

Substituir uma lâmpada
As luzes encontram-se equipadas com vidros em policarbonato, revestidos por um verniz protector:)não as limpe com um pano seco ou abrasivo, nem com um detergente ou solvente,)utilize uma esponja e água comsabão, )ao utilizar a lavagem de alta pressão em sujidade persistente, não aponte a lança de maneirapersistente para os faróis, as luzese os seus contornos para evitar deteriorar o respectivo verniz e ajunta de estanqueidade.
)Não toque directamente nalâmpada com os dedos, utilize panos que não liber tem pêlos.
A substituição de uma lâmpada deve ser efectuada com a luz desligada háalguns minutos (risco de queimaduragrave).É obrigatório utilizar apenas lâmpadas do tipo anti-ultravioletas (UV), para nãodanificar as luzes.Substitua sistematicamente uma lâmpada com defeito por uma lâmpada nova com a mesma referência ecaracterísticas.

Risco de electrocução

A substituição de uma lâmpada de xénon (D1S-35W) deve ser efectuadapela rede CITROËN ou por uma oficinaqualificada imperativamente.

Com as lâmpadas de pinos de tipo H1, H7... respeite o seu posicionamentopara garantir a melhor qualidade de iluminação.
