39Controlo de marcha
1. Conta-rotações (x 1 000 rpm).2.Indicador de alteração de velocidade nacaixa de velocidades manual ou posição do selector e velocidade na caixa de
velocidades manual pilotada ou automática.3.Velocímetro (km/h ou mph).4. Ecrã central.
5. Sonda de combustível e avisador de nível mínimo associado.

Mostradores e ecrãs
6.
Conta-quilómetros diário (km ou miles). 7.
Chave de manutenção (se prazo de revisão
iminente ou ultrapassado),
conta-quilómetros total.
(km ou milhas)


Teclas de comando

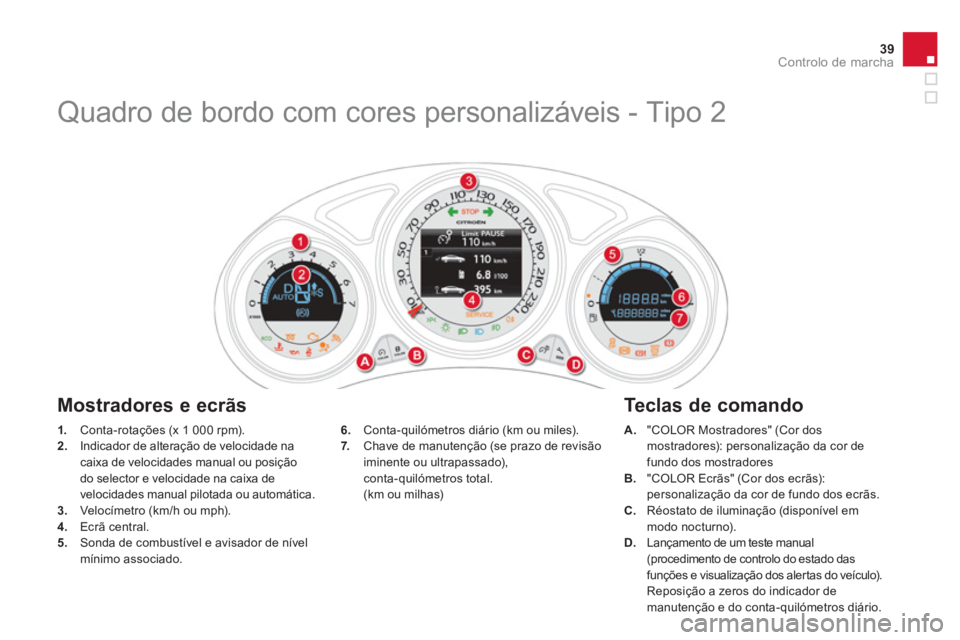

Quadro de bordo com cores personalizáveis - Tipo 2
A."COLOR Mostradores" (Cor dosmostradores): personalização da cor de fundo dos mostradores B.
"COLOR Ecrãs" (Cor dos ecrãs):personalização da cor de fundo dos ecrãs.
C. Réostato de iluminação (disponível em modo nocturno).D.Lançamento de um teste manual (procedimento de controlo do estado das
funções e visualização dos aler tas do veículo).
Reposição a zeros do indicador de
manutenção e do conta-quilómetros diário.

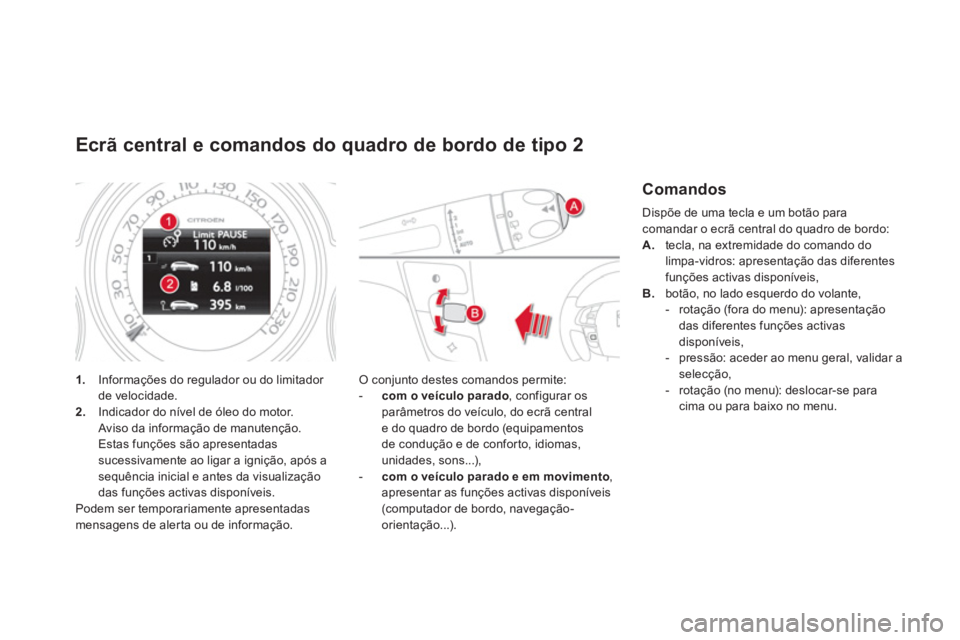

Ecrã central e comandos do quadro de bordo de tipo 2
1. Informações do regulador ou do limitador de velocidade. 2.
Indicador do nível de óleo do motor.
Aviso da informação de manutenção.
Estas funções são apresentadas
sucessivamente ao ligar a ignição, após a
sequência inicial e antes da visualização
das
funções activas disponíveis. Podem ser temporariamente apresentadas mensagens de alerta ou de informação.
O conjunto destes comandos permite:

-
com o veículo parado, configurar os
parâmetros do veículo, do ecrã central e do quadro de bordo (equipamentos
de condução e de confor to, idiomas,
unidades, sons...), -com o veículo parado e em movimento ,
apresentar as funções activas disponíveis (computador de bordo, navegação-orientação...).



Comandos

Dispõe de uma tecla e um botão paracomandar o ecrã central do quadro de bordo: A.tecla, na extremidade do comando do
limpa-vidros: apresentação das diferentesfunções activas disponíveis,B.botão, no lado esquerdo do volante,
- rotação (fora do menu): apresentação
das diferentes funções activas
disponíveis,
- pressão: aceder ao menu
geral, validar a
selecção,
- rotação (no menu): deslocar-se para
cima ou para baixo no menu.

41Controlo de marcha
)Prima o botão Bpara aceder ao menu principal e escolher uma das seguintes
funções:
- "Parâmetros do veículo"
,
- "Regulação do ecrã",
-
"Escolha dos sons".)Rode o botão Bpara se deslocar no ecrã central do quadro de bordo.)Prima novamente o botão Bpara validar aselecção.Este menu permite-lhe activar ou neutralizar
determinados equipamentos de condução
e de confor to
, classificados em diferentes categorias:
- "Acesso ao veículo" (ver capítulo "Aberturas"):


●
"Acção plip" (Destrancamento selectivo
da por ta do condutor),

●
"Destranca. apenas mala"
(Destrancamento selectivo da mala).

- "Ajuda à condução":


●
"Travão estaciona. auto."
(Tr a v ã o d e estacionamento eléctrico automático;
ver capítulo "Condução"),

●
"Limpa-vidros TR com MA"(Limpa-vidros traseiro associado à marcha-atrás; ver capítulo "Visibilidade"),

●
"Velocidades memorizadas"(Memorização das velocidades;
ver capítulo "Condução").

- "Ilumina. de condução" (ver capítulo
"Visibilidade"
):
●
"Faróis direccionais" (Iluminação
direccional principal
/adicional),
●
"Luzes diurnas" (Luzes diurnas).



- "Ilumina. de conforto" (ver capítulo
"Visibilidade"):
●
"Ilumi.de acompa." (Iluminação de acompanhamento automática),
●
"Ilumin. acolhimento" (Iluminação de
acolhimento exterior/interior).

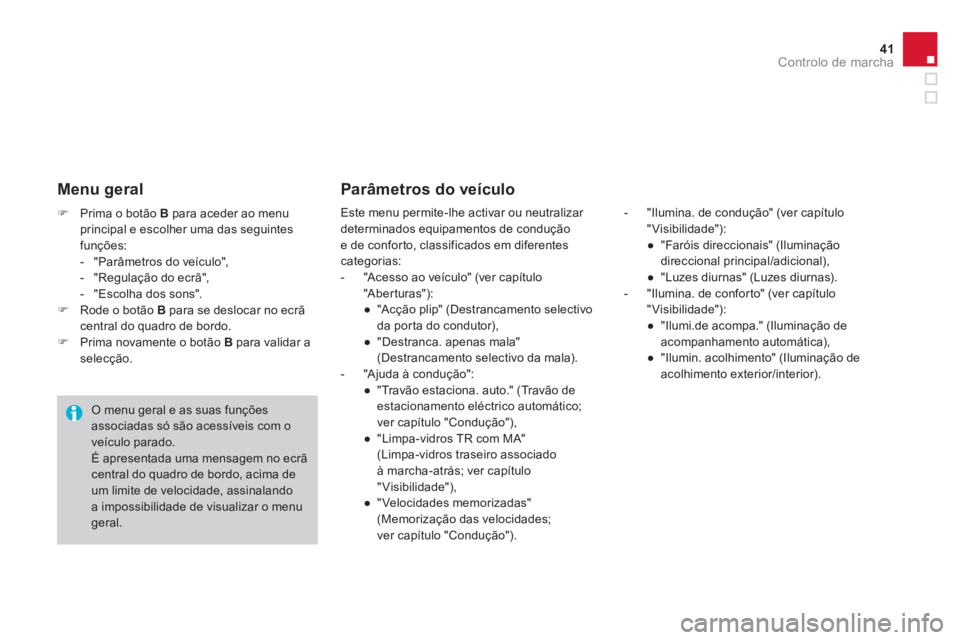

Parâmetros do veículo
Menu geral
O menu geral e as suas funções associadas só são acessíveis com o
veículo parado.É apresentada uma mensagem no ecrãcentral do quadro de bordo, acima de um limite de velocidade, assinalandoa impossibilidade de visualizar o menugeral.

Ao aproximar-se do regime máximo do motor,
os quadrados são apresentados a vermelho e de forma intermitente, para lhe indicar
a necessidade de engrenar a velocidade
superior.

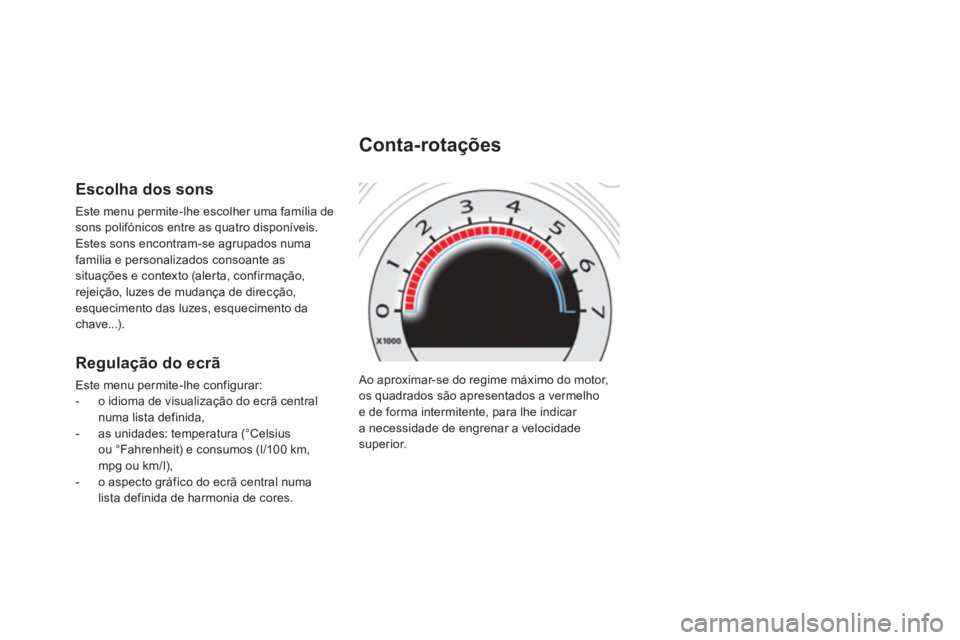

Conta-rotações
Escolha dos sons
Este menu permite-lhe escolher uma família de sons polifónicos entre as quatro disponíveis. Estes sons encontram-se agrupados numa
família e personalizados consoante as
situações e contexto (alerta, confirmação,rejeição, luzes de mudança de direcção, esquecimento das luzes, esquecimento da chave...).
Regulação do ecrã
Este menu permite-lhe configurar:
- o idioma de visualização do ecrã central
numa lista definida,
- as unidades: temperatura
(°Celsius
ou °Fahrenheit) e consumos (l/100 km,mpg ou km/l),
- o aspecto gráfico do ecrã central numa lista definida de harmonia de cores.

43Controlo de marcha
Marcas visuais que informam o condutor
relativamente ao aparecimento de uma
anomalia
(luz avisadora de aler ta) ou do
accionamento de um sistema (luz avisadora de funcionamento ou de neutralização).

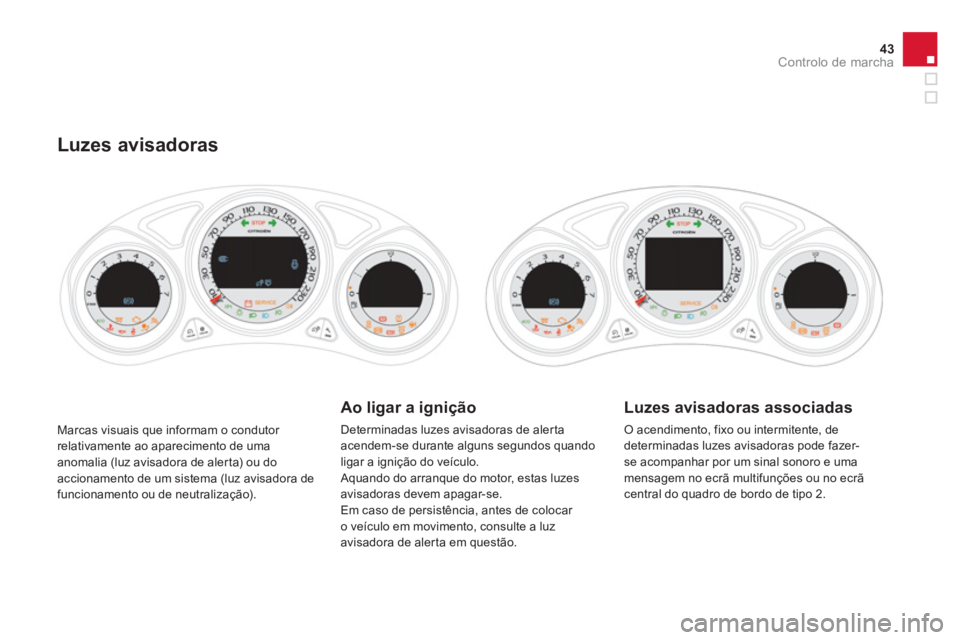

Luzes avisadoras
Ao ligar a ignição
Determinadas luzes avisadoras de alerta acendem-se durante alguns segundos quando ligar a ignição do veículo.
Aquando do arranque do motor, estas luzes
avisadoras devem apagar-se.
Em caso de persistência, antes de colocar
o veículo em movimento, consulte a luz
avisadora de alerta em questão.

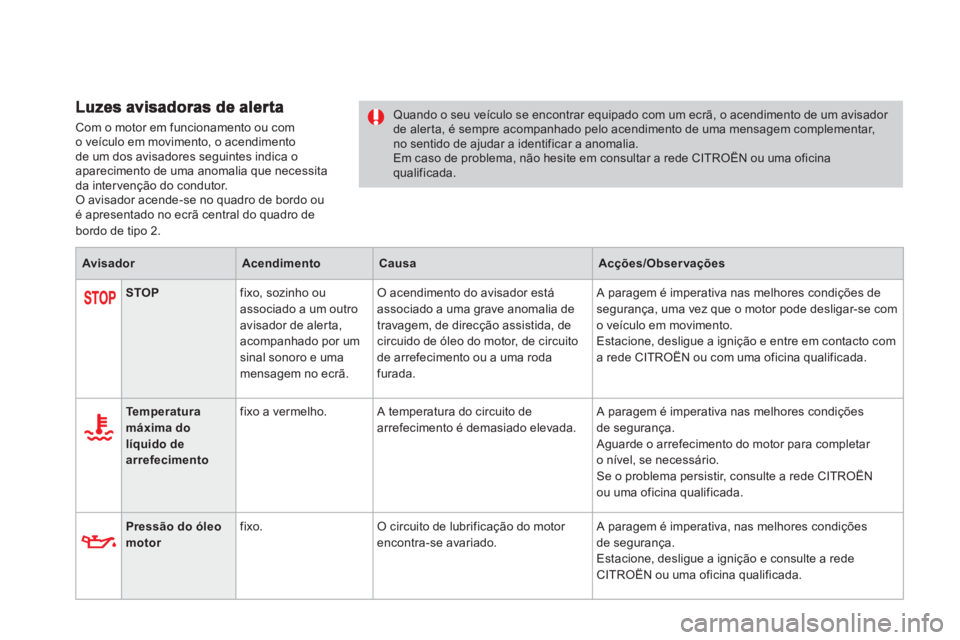

Luzes avisadoras associadas
O acendimento, fixo ou intermitente, de
determinadas luzes avisadoras pode fazer-
se acompanhar por um sinal sonoro e uma
mensagem no ecrã multifunções ou no ecrã
central do quadro de bordo de tipo 2.

Com o motor em funcionamento ou com
o veículo em movimento, o acendimento
de um dos avisadores seguintes indica o aparecimento de uma anomalia que necessita
da inter venção do condutor.
O avisador acende-se no quadro de bordo oué apresentado no ecrã central do quadro de
bordo de tipo 2.
Quando o seu veículo se encontrar equipado com um ecrã, o acendimento de um avisador de alerta, é sempre acompanhado pelo acendimento de uma mensagem complementar, no sentido de ajudar a identificar a anomalia. Em caso de problema, não hesite em consultar a rede CITROËN ou uma oficina qualificada.

AvisadorAcendimentoCausaAcções/Observações
STOP
fixo, sozinho ouassociado a um outroavisador de alerta,
acompanhado por um sinal sonoro e uma
mensagem no ecrã.
O acendimento do avisador está
associado a uma grave anomalia de
travagem, de direcção assistida, decircuido de óleo do motor, de circuitode arrefecimento ou a uma roda furada. A paragem é imperativa nas melhores condições de
segurança, uma vez que o motor pode desligar-se como veículo em movimento.
Estacione, desligue a ignição e entre em contacto com
a rede CITROËN ou com uma oficina
qualificada.
Temperaturamáxima do líquido de arrefecimento
fixo a vermelho. A temperatura do circuito de arrefecimento é demasiado elevada. A paragem é imperativa nas melhores condiçõesde segurança.
Aguarde o arrefecimento do motor para completar
o nível, se necessário.
Se o problema persistir, consulte a rede CITROËN
ou uma oficina qualificada.
Pressão do óleomotor fixo. O circuito de lubrificação do motor encontra-se avariado. A paragem é imperativa, nas melhores condições
de segurança.
Estacione, desligue a ignição e consulte a rede
CITROËN ou uma oficina qualificada.

45
Controlo de marcha

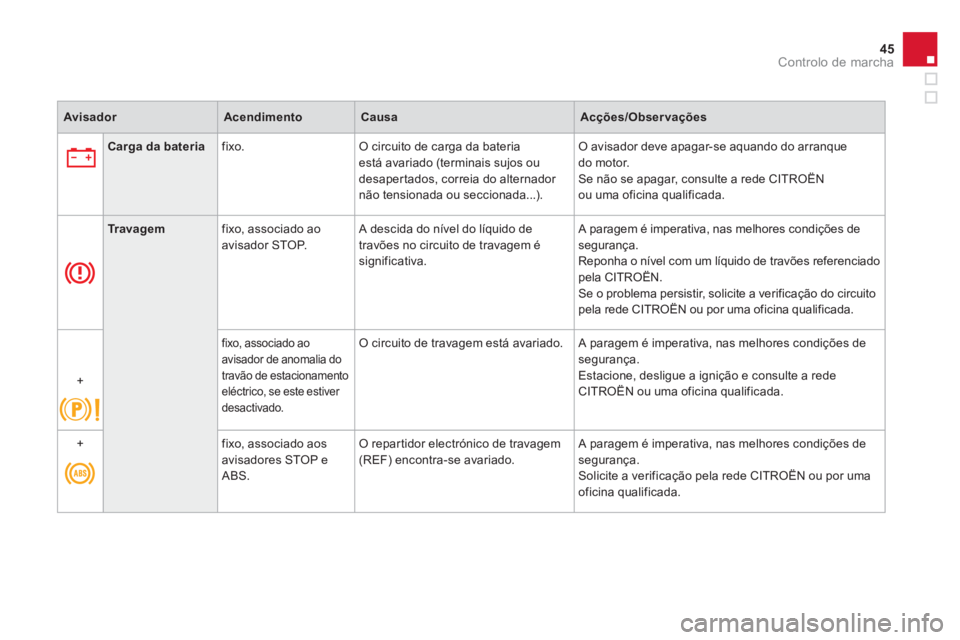

AvisadorAcendimentoCausaAcções/Observações
Carga da bateriafixo. O circuito de carga da bateriaestá avariado (terminais sujos ou
desaper tados, correia do alternador
não tensionada ou seccionada...
).
O avisador deve apagar-se aquando do arranque do motor.
Se não se apagar, consulte a rede CITROËN
ou uma oficina qualificada.
Travagemfixo, associado aoavisador STOP. A descida do nível do líquido de
travões no circuito de travagem é
significativa. A paragem é imperativa, nas melhores condições desegurança.
Reponha o nível com um líquido de travões referenciado
pela CITROËN.Se o problema persistir, solicite a verificação do circuito pela rede CITROËN ou por uma oficina qualificada.

+
fixo, associado ao avisador de anomalia dotravão de estacionamentoeléctrico, se este estiver desactivado.
O circuito de travagem está avariado. A paragem é imperativa, nas melhores condições desegurança.
Estacione, desligue a ignição e consulte a rede
CITROËN ou uma oficina qualificada.

+ fixo, associado aos
avisadores STOP e
ABS.
O repar tidor electrónico de travagem (REF) encontra-se avariado. A paragem é imperativa, nas melhores condições de
segurança.
Solicite a verificação pela rede CITROËN ou por uma
o
ficina qualificada.

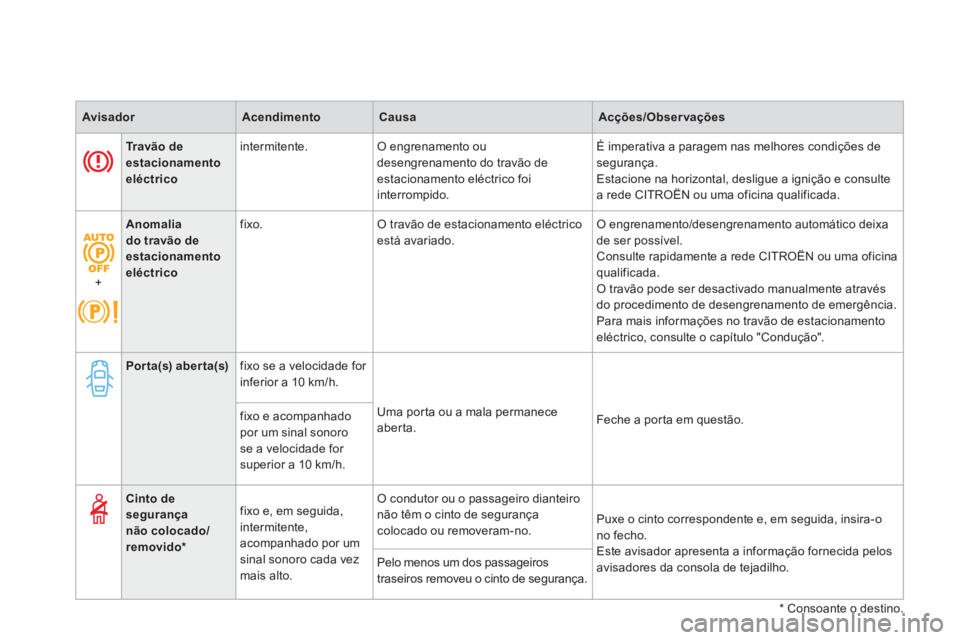

AvisadorAcendimentoCausaAcções/Observações
Travãodeestacionamentoeléctrico
intermitente. O engrenamento ou
desengrenamento do travão de
estacionamento eléctrico foi
interrompido. É imperativa a paragem nas melhores condições desegurança.
Estacione na horizontal, desligue a ignição e consulte
a rede CITROËN ou uma oficina qualificada.
+
Anomaliadotravãodeestacionamentoeléctrico
fix
o. O travão de estacionamento eléctrico está avariado. O engrenamento/desengrenamento automático deixa
de ser possível.
Consulte rapidamente a rede CITROËN ou uma oficina
qualificada.
O travão pode ser desactivado manualmente através
do procedimento de desengrenamento de emergência.
Para mais informações no travão de estacionamento eléctrico, consulte o capítulo "Condução".
Por ta(s) aberta(s)
fixo se a velocidade for
inferior a 10 km/h.

Uma por ta ou a mala permanece aberta. Feche a por ta em questão.
fixo e acompanhado
por um sinal sonoro se a velocidade for
superior a 10 km/h.
*
Consoante o destino.
Cinto de segurança não colocado/
removido *
fixo e, em seguida,
intermitente,
acompanhado por um
sinal sonoro cada vez
mais alto.
O condutor ou o passageiro dianteiro
não têm o cinto de segurançacolocado ou removeram-no. Puxe o cinto correspondente e, em seguida, insira-o
no fecho.
Este avisador apresenta a informação fornecida pelos
avisadores da consola de tejadilho. Pelo menos um dos passageiros
traseiros removeu o cinto de segurança.

47Controlo de marcha

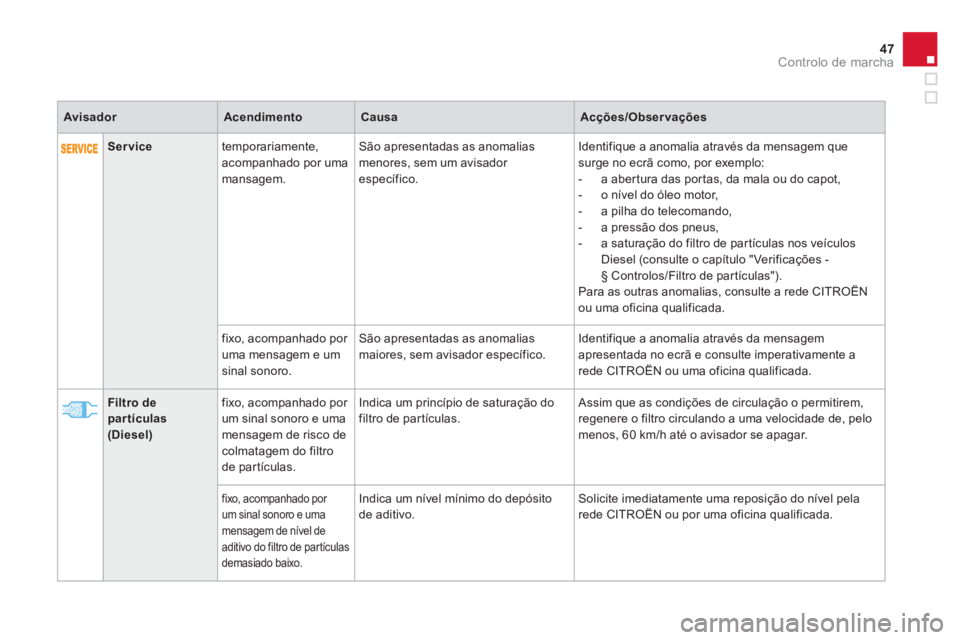

Servicetemporariamente,acompanhado por uma mansagem.
São apresentadas as anomalias
menores, sem um avisador
específico. Identi
fique a anomalia através da mensagem que
surge no ecrã como, por exemplo:
- a aber tura das por tas, da mala ou do capot,
- o nível do óleo motor,
- a pilha do telecomando,
- a pressão dos pneus,
- a saturação do filtro de par tículas nos veículos
Diesel
(consulte o capítulo " Verificações -§ Controlos/Filtro de partículas").
Para as outras anomalias, consulte a rede CITROËN
ou uma oficina qualificada.
fixo, acompanhado por
uma mensagem e um sinal sonoro. São apresentadas as anomalias
maiores, sem avisador específico. Identifique a anomalia através da mensa
gem apresentada no ecrã e consulte imperativamente a rede CITROËN ou uma oficina qualificada.
AvisadorAcendimentoCausaAcções/Observações
Filtro de partículas (Diesel)
fixo, acompanhado por um sinal sonoro e uma mensagem de risco decolmatagem do filtro
de partículas. Indica um princípio de saturação do
filtro de partículas. Assim que as condições de circulação o permitirem, regenere o filtro circulando a uma velocidade de, pelo
menos, 60 km/h até o avisador se apagar.
fixo, acompanhado por um sinal sonoro e umamensagem de nível de
aditivo do filtro de partículas
demasiado baixo.
Indica um nível mínimo do depósitode aditivo. Solicite imediatamente uma reposição do nível pelarede CITROËN ou por uma oficina qualificada.

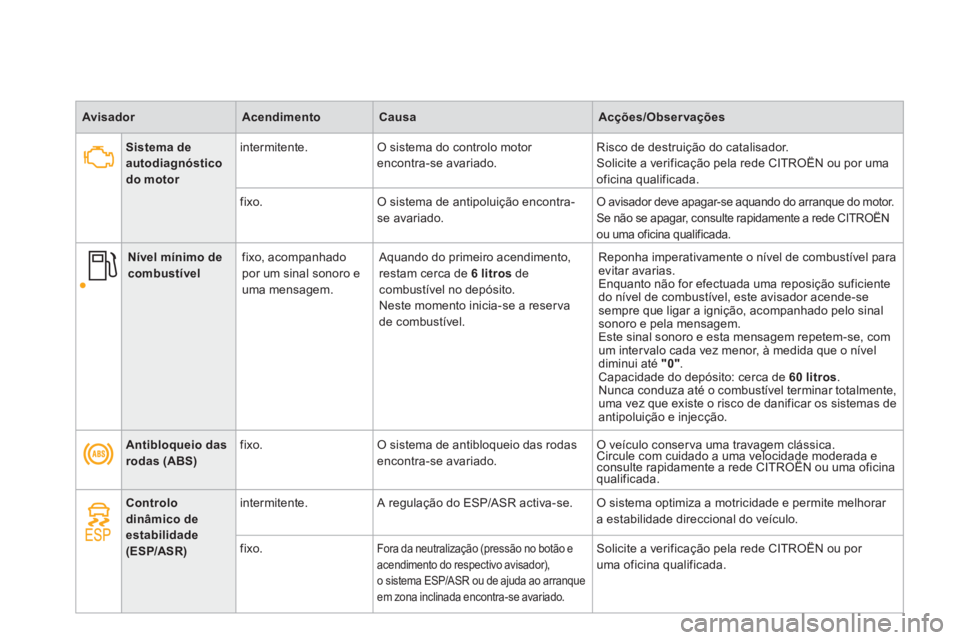

AvisadorAcendimentoCausaAcções/Observações
Antibloqueio das rodas (ABS) fixo. O sistema de antibloqueio das rodasencontra-se avariado.
O veículo conser va uma travagem clássica.
Circule com cuidado a uma velocidade moderada egg
consulte rapidamente a rede CITROËN ou uma oficina qualificada.
Controlo dinâmico de
estabilidade(ESP/ASR)


intermitente. A regulação do ESP/ASR activa-se. O sistema optimiza a motricidade e permite melhorar a estabilidade direccional do veículo.

fixo.
Fora da neutralização (pressão no botão e
acendimento do respectivo avisador),
o sistema ESP/ASR ou de ajuda ao arranque
em zona inclinada encontra-se avariado.
Solicite a verificação pela rede CITROËN ou por uma oficina qualificada.
Sistema de
autodiagnóstico do motor


intermitente. O sistema do controlo motor
encontra-se avariado. Risco de destruição do catalisador.
Solicite a verificação pela rede CITROËN ou por uma
oficina qualificada.

fixo. O sistema de antipoluição encontra-se avariado. O avisador deve apagar-se aquando do arranque do motor.
Se não se apagar, consulte rapidamente a rede CITROËN
ou uma o
ficina qualificada.



Nível mínimo de combustívelfixo, acompanhado por um sinal sonoro e
uma mensagem.
Aquando do primeiro acendimento, restam cerca de 6 litrosde combustível no depósito.
Neste momento inicia-se a reserva de combustível.Re
ponha imperativamente o nível de combustível para evitar avarias.Enquanto não for efectuada uma reposição suficiente
do nível de combustível, este avisador acende-se sempre que ligar a ignição, acompanhado pelo sinalsonoro e pela mensagem. Este sinal sonoro e esta mensagem repetem-se, com
um inter valo cada vez menor, à medida que o nível
diminui até "0" . Capacidade do depósito: cerca de 60 litros.Nunca conduza até o combustível terminar totalmente,uma vez que existe o risco de danificar os sistemas de
antipoluição e injecção.
