CITROEN DS4 2014 Instrukcja obsługi (in Polish)
Manufacturer: CITROEN, Model Year: 2014, Model line: DS4, Model: CITROEN DS4 2014Pages: 431, PDF Size: 33.15 MB
Page 151 of 431
149Wyposażenie
Podłokietnik przedni
Podłokietnik z pojemnikiem zwiększa komfort kierowcy i pasażera na przednim fotelu.
Pokrywa podłokietnika posiada regulację wysokości i wzdłużną.
Regulacja wzdłużna
Regulacja wysokości
Schowek
)
Podnieść pokrywę do żądanego położenia
(dolne, pośrednie lub górne).
)
Aby opuścić podłokietnik do położenia
dolnego, należy go podnieść nieco ponad
położenie górne, a następnie opuścić.
)
Przesunąć maksymalnie do przodu lub do
tyłu.
Schowek podłokietnika umożliwia
pomieszczenie do 6 płyt CD.
Schowek ten może być wyposażony w
gniazdko 230 V / 50 Hz.
)
Podnieść występ.
)
Maksymalnie otworzyć pokrywę.
Page 152 of 431

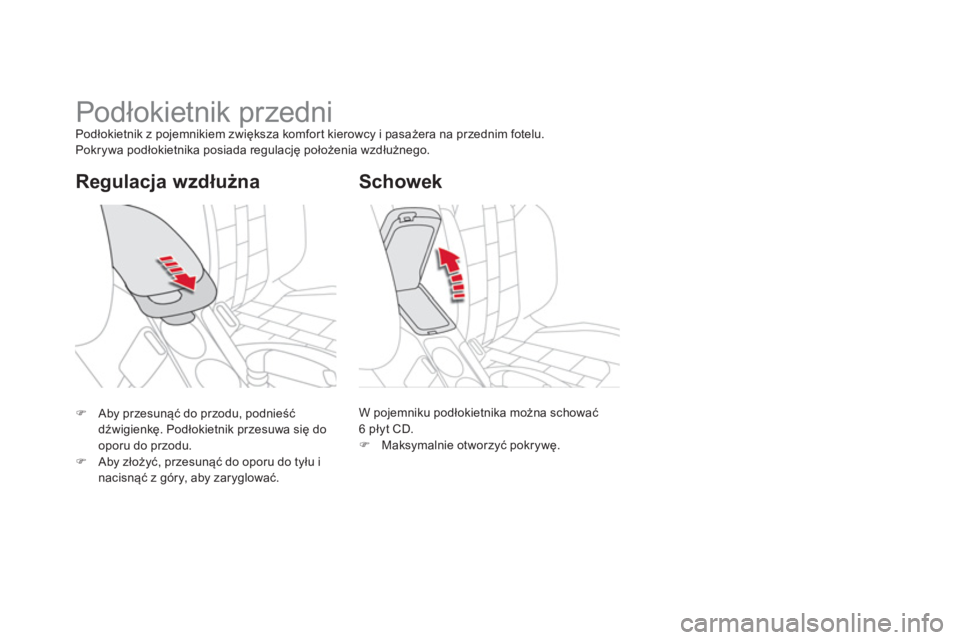

Regulacja wzdłużna
Podłokietnik przedni
Podłokietnik z pojemnikiem zwiększa komfort kierowcy i pasażera na przednim fotelu.
Pokrywa podłokietnika posiada regulację położenia wzdłużnego.
W pojemniku podłokietnika można schować
6 płyt CD.
)
Maksymalnie otworzyć pokrywę.
Schowek
)
Aby przesunąć do przodu, podnieść
dźwigienkę. Podłokietnik przesuwa się do
oporu do przodu.
)
Aby złożyć, przesunąć do oporu do tyłu i
nacisnąć z góry, aby zaryglować.
Page 153 of 431
151Wyposażenie
Gniazdko 230 V / 50 Hz
Gniazdko 230 V / 50 Hz (moc maks.: 120 W) jest
zainstalowane w środkowej konsoli.
Aby z niego skorzystać:
)
podnieść pokrywę przedniego podłokietnika,
aby uzyskać dostęp do schowka,
)
sprawdzić, czy kontrolka świeci na zielono,
)
podłączyć urządzenie multimedialne albo
inne urządzenie elektryczne (ładowarkę
telefonu, komputer przenośny, odtwarzacz
CD - DVD, podgrzewacz butelek dla
dzieci...).
Gniazdko to działa przy włączonym silniku, jak
również w trybie STOP funkcji Stop & Start.
W przypadku uszkodzenia gniazdka, zielona
kontrolka miga.
Należy wóczas przeprowadzić kontrolę w ASO
sieci CITROËN lub w warsztacie specjalistycznym.
Do gniazdka należy podłączać tylko
jedno urządzenie równocześnie (bez
przedłużacza lub rozgałęźnika).
Podłączać tylko urządzenia z izolacją
klasy II (podan
ą na urządzeniu).
Ze względów bezpieczeństwa, w
przypadku przeciążenia i gdy wymaga
tego instalacja elektryczna pojazdu
(szczególne warunki klimatyczne,
przeciążenie elektryczne...), dopływ
prądu do gniazdka zostanie odcięty;
zielona kontrolka gaśnie.
Gniazdo zasilania
osprzętu 12 V
)
Aby podłączyć osprzęt 12 V
(o maksymalnej mocy 120 W),
wyciągnąć zaślepkę i włożyć
odpowiednią wtyczkę.
Page 154 of 431

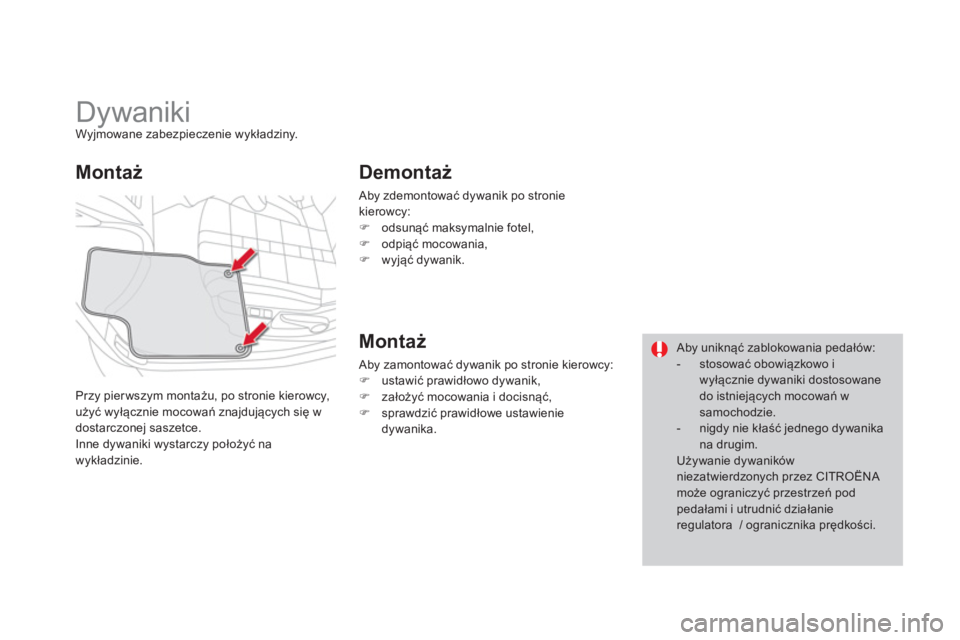

Dywaniki
Wyjmowane zabezpieczenie wykładziny.
Przy pierwszym montażu, po stronie kierowcy,
użyć wyłącznie mocowań znajdujących się w
dostarczonej saszetce.
Inne dywaniki wystarczy położyć na
wykładzinie.
Montaż
Demontaż
Aby zdemontować dywanik po stronie
kierowcy:
)
odsunąć maksymalnie fotel,
)
odpiąć mocowania,
)
wyjąć dywanik.
Montaż
Aby zamontować dywanik po stronie kierowcy:
)
ustawić prawidłowo dywanik,
)
założyć mocowania i docisnąć,
)
sprawdzić prawidłowe ustawienie
dywanika.
Aby uniknąć zablokowania pedałów:
- stosować obowiązkowo i
wyłącznie dywaniki dostosowane
do istniejących mocowań w
samochodzie.
- nigdy nie kłaść jednego dywanika
na drugim.
Używanie dywaników
niezatwierdzonych przez CITROËNA
może ograniczyć przestrzeń pod
pedałami i utrudnić działanie
regulatora / ogranicznika prędkości.
Page 155 of 431
153Wyposażenie
)
Podnieść i pociągnąć przód szuflady.
Szufl ady
Usytuowane są pod każdym siedzeniem z przodu, za wyjątkiem siedzenia po stronie kierowcy w
wersjach z siedzeniem sterowanym elektrycznie.
Wyjmowanie
Unikać całkowitego wyjmowania szuflady, gdyż
włożenie jej na miejsce nie jest łatwe.
)
Wysunąć szufladę do końca skoku.
)
Pociągnąć do góry, aby ją wyjąć.
Otwieranie
Wkładanie na miejsce
Niemniej jednak, w razie całkowitego
wysunięcia, aby ją włożyć:
)
użyć lampy przenośnej do oświetlenia
przestrzeni pod siedzeniem,
)
wprowadzić szufladę w prowadnice,
)
podnieść zaczepy mocujące i wsunąć
szufladę pod te zaczepy,
)
przy końcu skoku nacisnąć szufladę, aby ją
zablokować.
Nie wkładać do szuflady ciężkich
przedmiotów.
Page 156 of 431
)

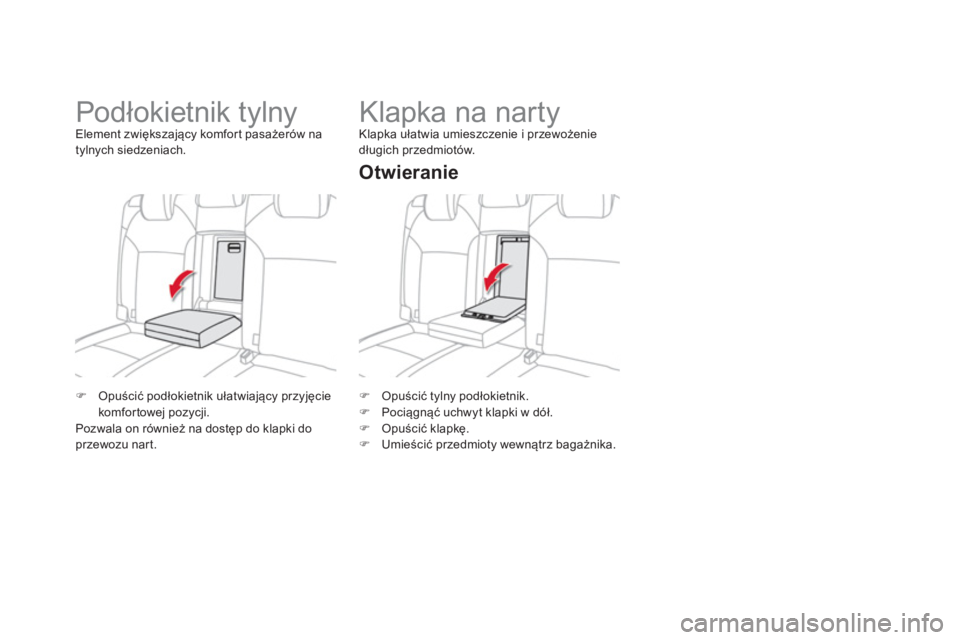

Opuścić tylny podłokietnik.
)
Pociągnąć uchwyt klapki w dół.
)
Opuścić klapkę.
)
Umieścić przedmioty wewnątrz bagażnika.
Klapka na narty
Klapka ułatwia umieszczenie i przewożenie
długich przedmiotów.
Otwieranie
)
Opuścić podłokietnik ułatwiający przyjęcie
komfortowej pozycji.
Pozwala on również na dostęp do klapki do
przewozu nart.
Podłokietnik tylny
Element zwiększający komfort pasażerów na
tylnych siedzeniach.
Page 157 of 431
155Wyposażenie

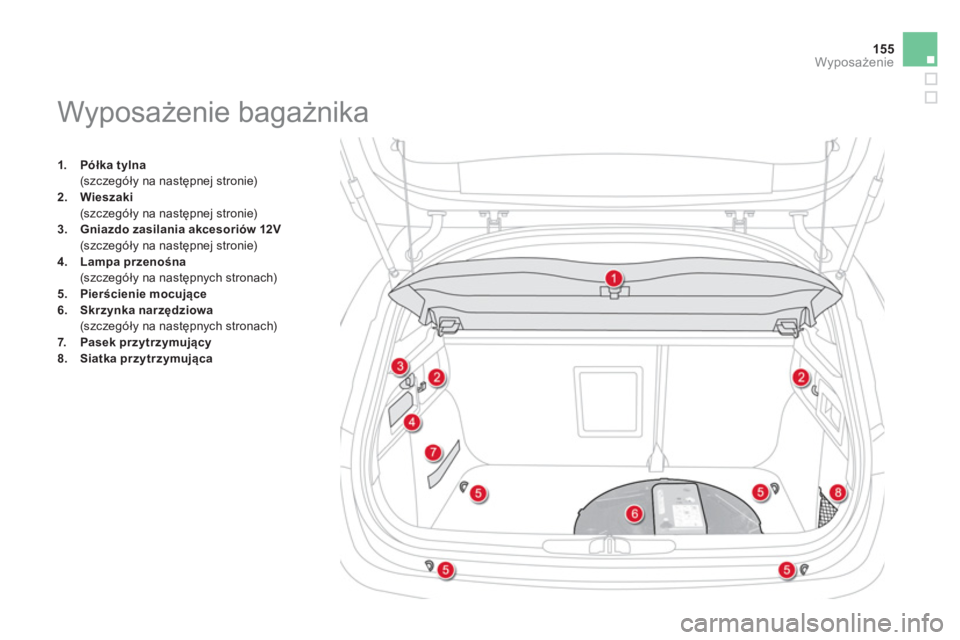

1.
Półka tylna
(szczegóły na następnej stronie)
2.
Wieszaki
(szczegóły na następnej stronie)
3.
Gniazdo zasilania akcesoriów 12V
(szczegóły na następnej stronie)
4.
Lampa przenośna
(szczegóły na następnych stronach)
5.
Pierścienie mocujące
6.
Skrzynka narzędziowa
(szczegóły na następnych stronach)
7.
Pasek przytrzymujący
8.
Siatka przytrzymująca
Wyposażenie bagażnika
Page 158 of 431

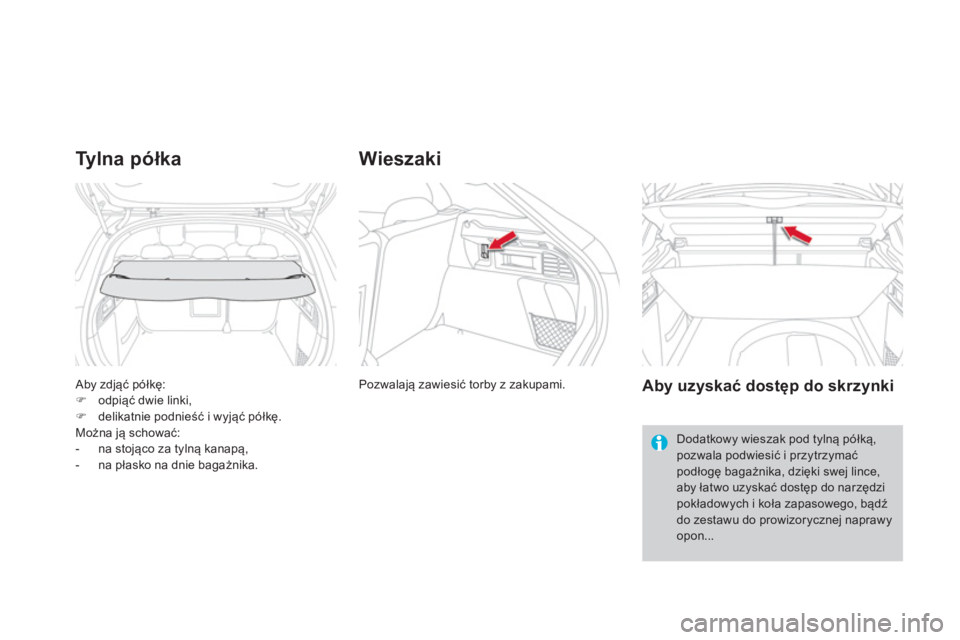

Aby zdjąć półkę:
)
odpiąć dwie linki,
)
delikatnie podnieść i wyjąć półkę.
Można ją schować:
- na stojąco za tylną kanapą,
- na płasko na dnie bagażnika.
Ty l n a p ółka
Pozwalają zawiesić torby z zakupami.
Wieszaki
Aby uzyskać dostęp do skrzynki
Dodatkowy wieszak pod tylną półką,
pozwala podwiesić i przytrzymać
podłogę bagażnika, dzięki swej lince,
aby łatwo uzyskać dostęp do narzędzi
pokładowych i koła zapasowego, bądź
do zestawu do prowizorycznej naprawy
opon...
Page 159 of 431
157Wyposażenie
)
Aby podłączyć osprzęt 12 V (maksymalna
moc: 120 W), zdjąć zatyczkę i podłączyć
odpowiednią wtyczkę.
)
Ustawić klucz w położeniu zapłonu.
Gniazdo zasilania osprzętu 12 V
Lampa przenośna, zamocowana na ściance
bagażnika, może służyć do oświetlenia
bagażnika lub jako latarka.
Więcej informacji na temat oświetlenia
bagażnika znajduje się w rozdziale
"Widoczność, punkt: Oświetlenie bagażnika".
Lampa przenośna
Działanie
Lampa działa na akumulatorki typu NiMH.
Może działać przez 45 minut, a podczas jazdy
automatycznie się ładuje.
Podczas wkładania akumulatorków
należy zwracać uwagę na ich
biegunowości.
Nigdy nie zastępować akumulatorków
zwykłymi bateriami.
Page 160 of 431

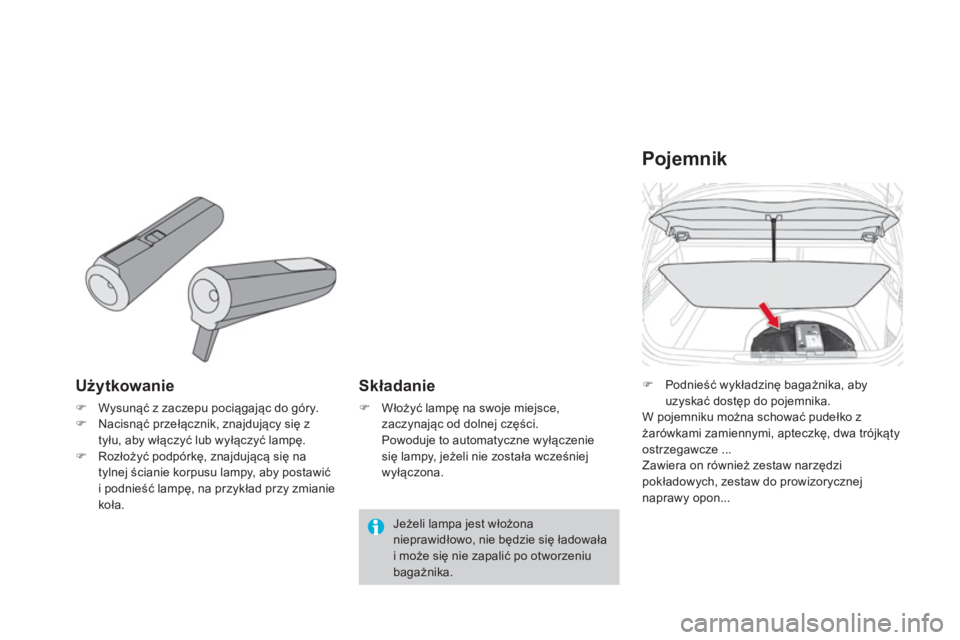

Użytkowanie
)
Wysunąć z zaczepu pociągając do góry.
)
Nacisnąć przełącznik, znajdujący się z
tyłu, aby włączyć lub wyłączyć lampę.
)
Rozłożyć podpórkę, znajdującą się na
tylnej ścianie korpusu lampy, aby postawić
i podnieść lampę, na przykład przy zmianie
koła.
Składanie
)
Włożyć lampę na swoje miejsce,
zaczynając od dolnej części.
Powoduje to automatyczne wyłączenie
się lampy, jeżeli nie została wcześniej
wyłączona.
Pojemnik
)
Podnieść wykładzinę bagażnika, aby
uzyskać dostęp do pojemnika.
W pojemniku można schować pudełko z
żarówkami zamiennymi, apteczkę, dwa trójkąty
ostrzegawcze ...
Zawiera on również zestaw narzędzi
pokładowych, zestaw do prowizorycznej
naprawy opon...
Jeżeli lampa jest włożona
nieprawidłowo, nie będzie się ładowała
i może się nie zapalić po otworzeniu
bagażnika.
