Page 151 of 431
149Var ustus
Esiistmete vaheline käetugi
Juhi- ja kõrvalistme vaheline käetugi koos panipaigaga.
Käepideme kaane kõrgust ja pikisuunalist asendit saab reguleerida.
Pikisuunaline reguleerimine
Kõrguse reguleerimine
Panipaik
)
Tõstke kaas soovitud asendisse (madal,
keskmine või kõrge).
)
Kui te pärast kõrge asendini jõudmist kaant
veel tõstate, peate kaant alla lastes kuni
madalasse asendisse jõudmiseni kinni
hoidma.
)
Libistage kaant ette või taha kuni lõpuni.
Käetoe panipaik mahutab 6 CD plaati.
Panipaigas võib olla ka 230 V/50 Hz
pistikupesa.
)
Tõstke hoob üles.
)
Tõstke kaas lõpuni üles.

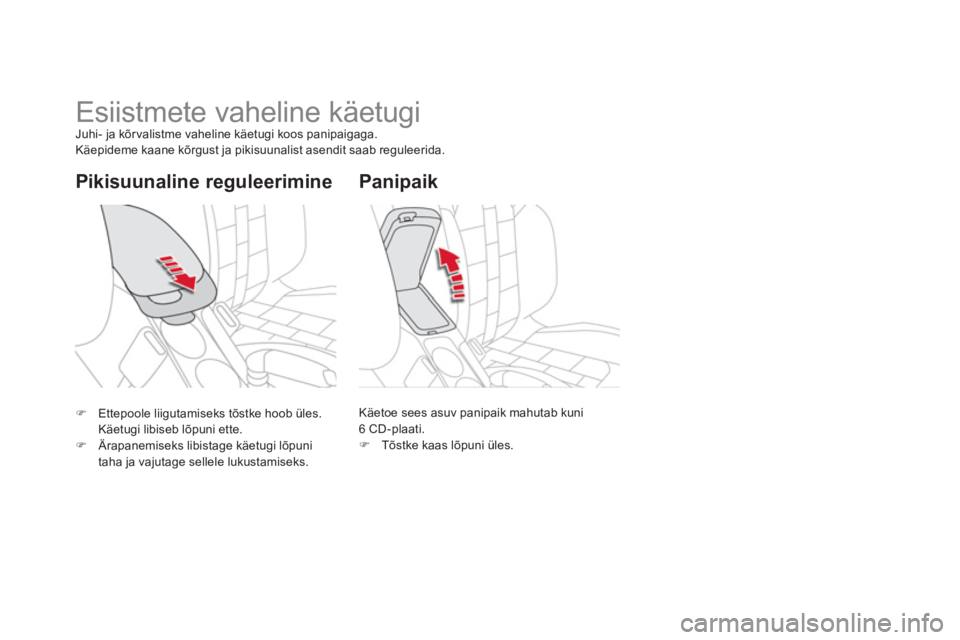

Page 152 of 431
Pikisuunaline reguleerimine
Esiistmete vaheline käetugi
Juhi- ja kõrvalistme vaheline käetugi koos panipaigaga.
Käepideme kaane kõrgust ja pikisuunalist asendit saab reguleerida.
Käetoe sees asuv panipaik mahutab kuni
6 CD-plaati.
)
Tõstke kaas lõpuni üles.
Panipaik
)
Ettepoole liigutamiseks tõstke hoob üles.
Käetugi libiseb lõpuni ette.
)
Ärapanemiseks libistage käetugi lõpuni
taha ja vajutage sellele lukustamiseks.
Page 153 of 431
151Var ustus
230 V/50 Hz pistikupesa
230 V/50 Hz pistikupesa (maks. võimsus :
120 W) asub keskkonsoolis.
Kasutamine :
)
tõstke esiistmete vahelise käetoe kate üles,
et pääseda ligi selle all asuvale panipaigale,
)
kontrollige, kas märgutuli on roheline,
)
ühendage pistikupessa multimeediaseade
või mõni muu elektriseade (telefonilaadija,
sülear vuti, CD-DVD mängija,
lutipudelisoojendaja...).
See pistikupesa töötab siis, kui mootor töötab
ning Stop & Start režiimil STOP.
Pistikupesa rikke korral vilgub roheline
märgutuli.
Laske pistikupesa CITROËN esinduses või
kvalifitseeritud töökojas üle kontrollida.
Ühendage pistikupessa korraga
üksainus seade (ärge kasutage
pikendusjuhtmeid).
Ühendage ainult II klassi isolatsiooniga
seadmeid (see on seadmel kirjas).
Turvalisuse tagamiseks liigse
energiatarbimise korral või kui sõiduki
elektrisüsteemid seda nõuavad
(kliimatingimused, liigne koormus...)
katkestatakse pistikupesa toide ;
roheline märgutuli kustub.
12 V lisaseadmete
pistikupesa
)
12 V lisaseadme ühendamiseks
(maksimumvõimsus : 120 W) eemaldage
kate ja ühendage vastav adapter.
Page 154 of 431
Põrandamatid
Ärakäiv matt, mis kaitseb vaipkatet.
Põrandakatte esmakordsel paigaldamisel
juhi poolele kasutage ainult kaasasolevaid
spetsiaalseid kinnitusvahendeid.
Teised põrandamatid asetatakse lihtsalt
vaipkattele.
Paigaldamine
Eemaldamine
Juhipoolse põrandakatte eemaldamiseks :
)
lükake iste nii taha kui võimalik,
)
keerake kinnitused lõpuni lahti,
)
eemaldage põrandakate.
Ta g a s i a s e t a m i n e
Juhi põrandamati tagasiasetamiseks :
)
asetage põrandamatt korralikult paigale,
)
fikseerige kinnitused vajutusega,
)
kontrollige, et põrandamatt oleks korralikult
paigal.
Pedaalide blokeerimise vältimiseks :
- kasutage vaid neid põrandamatte,
mis sobivad sõidukis olevate
kinnituskohtadega. Nende
kinnituskohtade kasutamine on
kohustuslik,
- ärge kunagi asetage mitut
põrandamatti üksteise peale.
CITROËN poolt homologeerimata
põrandamattide kasutamine võib
häirida pedaalide kasutamist ja
püsikiiruse hoidja/kiirusepiiraja tööd.
Page 155 of 431
153Var ustus
)
Tõstke sahtli esiosa üles ja tõmmake
sahtlit.
Sahtlid
Mõlema esiistme all asuvad sahtlid (va. elektrilise juhiistme all).
Välja võtmine
Vältige sahtli täielikku välja võtmist, sest seda
on keeruline tagasi asetada.
)
Tõmmake sahtel lõpuni lahti.
)
Tõmmake sahtlit ülespoole, et see lahti
tuleks.
Avamine
Ta g a s i a s e t a m i n e
Kui olete sahtli siiski täielikult välja võtnud, siis
tagasiasetamiseks :
)
valgustage istmealust taskulambiga,
)
asetage sahtel siinidele,
)
tõstke kinnitusnagad üles ja libistage sahtel
nende alla,
)
kui sahtel on lõpuni sisse lükatud, vajutage
sellele, et sahtel kinni jääks.
Ärge asetage sahtlisse raskeid
esemeid.
Page 156 of 431
)
Laske tagaistme käetugi alla.
)
Tõmmake luugi käepidet allapoole.
)
Laske luuk alla.
)
Sisestage esemed pakiruumi sisemuse
kaudu.
Suusaluuk
Vahend pikkade esemete transportimiseks.
Avamine
)
Laske käetugi alla, et end mugavamalt
tunda.
Käetoe kaudu pääseb ligi ka suusaluugile.
Tagaistme käetugi
Vahend tagaistujate mugavuse suurendamiseks.
Page 157 of 431
155Var ustus
1.
Pagasiriiul
(vt. järgmiselt leheküljelt)
2.
Konksud
(vt. järgmiselt leheküljelt)
3.
12 V lisaseadmete pistikupesa
(vt. järgmiselt leheküljelt)
4.
Ta s k u l a m p
(vt. järgmistelt lehekülgedelt)
5.
Koormakinnitusaasad
6.
Karp
(vt. järgmistelt lehekülgedelt)
7.
Kinnitusrihmad
8.
Pagasivõrk
Pakiruumi varustus
Page 158 of 431
Pagasiriiuli eemaldamiseks :
)
võtke mõlemad nöörid lahti,
)
tõstke riiul kergelt üles ja eemaldage.
Eemaldatud pagasiriiulit võib hoida :
- püsti esiistmete taga,
- pikali pakiruumi põhjas.
Pagasiriiul
Konksude otsa saate riputada kotte
sisseostudega.
Konksud
Juurdepääs pagasikarbile
Pagasiriiuli all asuv täiendav konks
võimaldab nööri abil pakiruumi põhja
kinni hoida, et lihtsustada juurdepääsu
tööriistadele ja varurattale või rehvi
parandamise komplektile...
Page 159 of 431
157Var ustus
)
12 V lisaseadme ühendamiseks
(max. võimsus : 120 W) eemaldage kate ja
ühendage sobiv adapter.
)
Keerake võti süüteasendisse.
Lisaseadmete pistikupesa 12 V
Pakiruumi vaheseina sees asub väljavõetav
lamp, mida saab kasutada pakiruumi valgustina
ja taskulambina.
Pakiruumi valgustuse funktsiooni kohta lugege
peatükist "Nähtavus - § Pakiruumi valgustus".
Ta s k u l a m p
Tööpõhimõte
See lamp töötab NiMH tüüpi akudega.
Akud peavad vastu umbes 45 minutit ja neid
laaditakse sõidu ajal.
Paigaldage akud õiget pidi.
Ärge kunagi kasutage akude asemel
patareisid.
Page 160 of 431
Kasutamine
)
Võtke lamp oma kohast välja, seda
ülaosast tõmmates.
)
Lambi süütamiseks või kustutamiseks
vajutage lambi tagaküljel asuvale lülitile.
)
Avage lambi tagaküljel asuv tugi, mis
võimaldab lampi toetada ja tõsta, näiteks
ratta vahetamise ajal.
Lambi hoidmine
)
Asetage lamp oma hoidekohta tagasi,
alustades allosast.
Sellisel juhul kustub põlema ununenud
lamp automaatselt.
Pagasikast
)
Pagasikasti pääsemiseks tõstke pakiruumi
põrandakate üles.
Kastis on panipaigad, kus saab hoida
lambipirne, autoapteeki, kahte ohukolmnurka...
Kastis asuvad ka tööriistad, rehvi ajutise
parandamise komplekt...
Kui lamp on oma hoidekohta halvasti
sisestatud, ei tar vitse akud end täis
laadida ja pakiruumi avamisel lamp ei
sütti.
