289Información práctica

012
Características técnicas

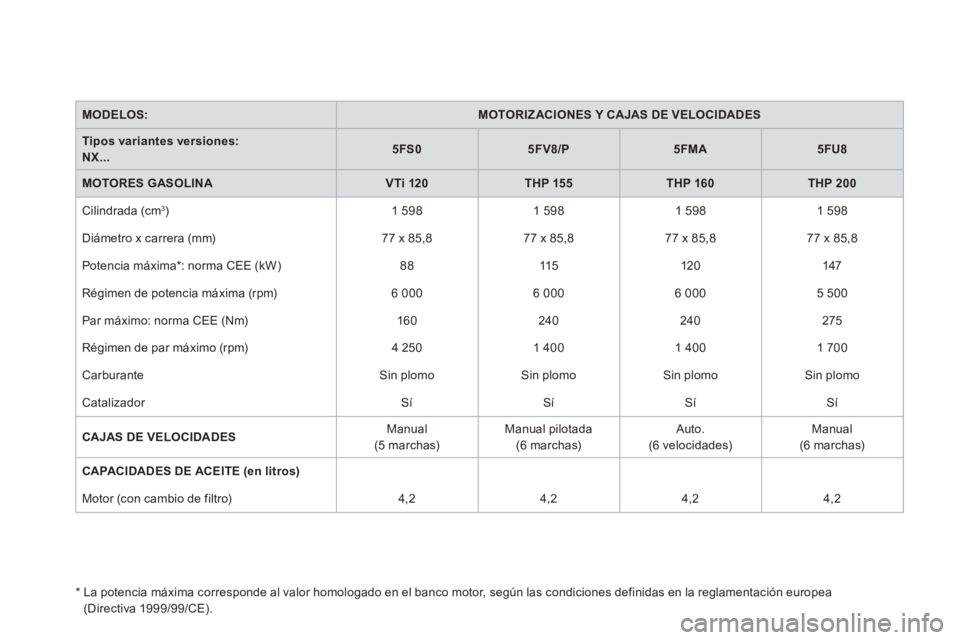

MODELOS:


MOTORIZACIONES Y CAJAS DE VELOCIDADES



Tipos variantes versiones:


NX...


5FS0



5FV8/P



5FMA



5FU8



MOTORES GASOLINA


VTi 120



THP 155



THP 160



THP 200


Cilindrada (cm
3
)
1 598
1 598
1 598
1 598
Diámetro x carrera (mm)
77 x 85,8
77 x 85,8
77 x 85,8
77 x 85,8
Potencia máxima * : norma CEE (kW)
88
115
120
147
Régimen de potencia máxima (rpm)
6 000
6 000
6 000
5 500
Par máximo: norma CEE (Nm)
160
240
240
275
Régimen de par máximo (rpm)
4 250
1 400
1 400
1 700
Carburante
Sin plomo
Sin plomo
Sin plomo
Sin plomo
Catalizador
Sí
Sí
Sí
Sí

CAJAS DE VELOCIDADES

Manual
(5 marchas)
Manual pilotada
(6 marchas)
Auto.
(6 velocidades)
Manual
(6 marchas)

CAPACIDADES DE ACEITE (en litros)




Motor (con cambio de filtro)
4,2
4,2
4,2
4,2

*
La potencia máxima corresponde al valor homologado en el banco motor, según las condiciones definidas en la reglamentación europea
(Directiva 1999/99/CE).

293Características técnicas

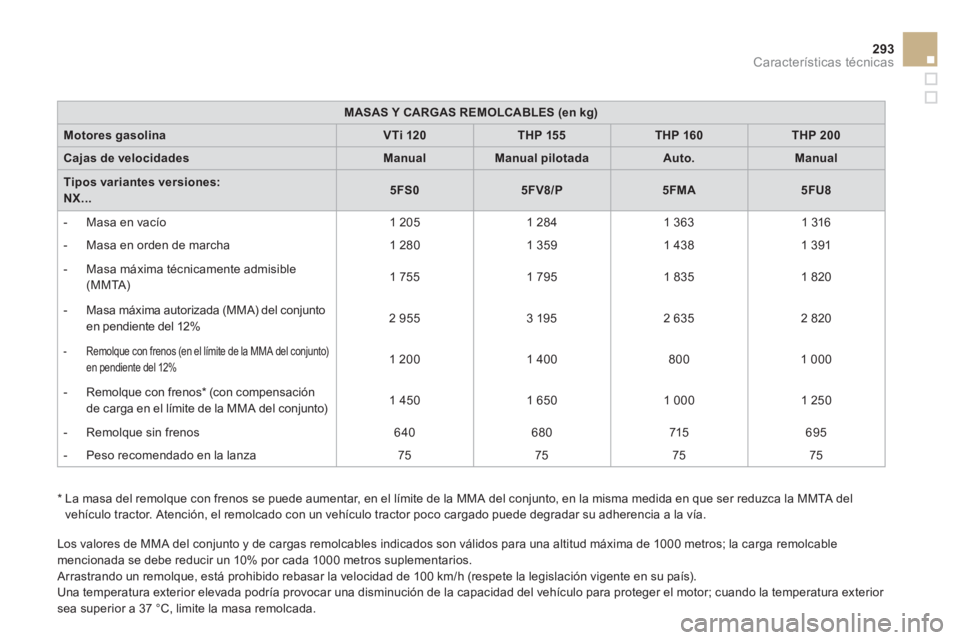

MASAS Y CARGAS REMOLCABLES (en kg)



Motores gasolina


VTi 120



THP 155



THP 160



THP 200



Cajas de velocidades


Manual



Manual pilotada



Auto.



Manual



Tipos variantes versiones:
NX...


5FS0



5FV8/P



5FMA



5FU8




- Masa en vacío
1 205
1 284
1 363
1 316


- Masa en orden de marcha
1 280
1 359
1 438
1 391


- Masa máxima técnicamente admisible
(MMTA)
1 755
1 795
1 835
1 820


- Masa máxima autorizada (MMA) del conjunto
en pendiente del 12%
2 955
3 195
2 635
2 820



- Remolque con frenos (en el límite de la MMA del conjunto)
en pendiente del 12%

1 200
1 400
800
1 000


- Remolque con frenos * (con compensación
de carga en el límite de la MMA del conjunto)
1 450
1 650
1 000
1 250


- Remolque sin frenos
640
680
715
695


- Peso recomendado en la lanza
75
75
75
75
Los valores de MMA del conjunto y de cargas remolcables indicados son válidos para una altitud máxima de 1000 metros; la carga remolcable
mencionada se debe reducir un 10% por cada 1000 metros suplementarios.
Arrastrando un remolque, está prohibido rebasar la velocidad de 100 km/h (respete la legislación vigente en su país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor; cuando la temperatura exterior
sea superior a 37 °C, limite la masa remolcada.
* La masa del remolque con frenos se puede aumentar, en el límite de la MMA del conjunto, en la misma medida en que ser reduzca la MMTA del
vehículo tractor. Atención, el remolcado con un vehículo tractor poco cargado puede degradar su adherencia a la vía.

MODELOS:


MOTORIZACIONES Y CAJAS DE VELOCIDADES



Tipos variantes versiones:
NX...


9HP0



9HR8

9HR8/S



9HR8/PS



RHH8



RHHA



MOTORES DIÉSEL


HDi 90 FAP



HDi 110 FAP



HDi 160 FAP


Cilindrada (cm
3
)
1 560
1 560
1 997
Diámetro x carrera (mm)
75 x 88,3
75 x 88,3
85 x 88
Potencia máxima * : norma CEE (kW)
68
82
120
Régimen de potencia máxima (rpm)
4 000
3 600
4 000
Par máximo: norma CEE (Nm)
230
270
340
Régimen de par máximo (rpm)
1 750
1 750
2 000
Carburante
Gasoil
Gasoil
Gasoil
Catalizador
Sí
Sí
Sí
Filtro de partículas (FAP)
Sí
Sí
Sí

CAJAS DE VELOCIDADES

Manual
(5 velocidades)
Manual
(6 marchas)
Manual pilotada
(6 marchas)
Manual
(6 marchas)
Automática
(6 marchas)


CAPACIDADES DE ACEITE (en litros)



Motor (con cambio de filtro)
3,75
3,75
3,75
-

*
La potencia máxima corresponde al valor homologado en el banco motor, según las condiciones definidas en la reglamentación europea
(Directiva 1999/99/CE).

.../S :
modelo e-HDI equipado con Stop & Start.

295Características técnicas


MASAS Y CARGAS REMOLCABLES (en kg)



Motores diésel


HDi 90 FAP



HDi 110 FAP



e- HDi 110 FAP



HDi 160 FAP



Cajas de velocidades


Manual



Manual



Manual



Manal
pilotada



Manual



Automática



Tipos variantes versiones:
NX...


9HP0



9HR8



9HR8/S



9HR8/PS



RHH8



RHHA




- Masa en vacío
1 205
1 290
1 295
1 300
1 320
1 430


- Masa en orden de marcha
1 280
1 365
1 370
1 375
1 395
1 505


- Masa máxima técnicamente admisible
(MMTA)
1 765
1 805
1 810
1 815
1 880
1 940


- Masa máxima autorizada (MMA) del conjunto
en pendiente del 12%
2 865
3 105
3 110
3 115
3 180
3 140



- Remolque con frenos (en el límite de la MMA del conjunto) en pendiente del 12%

1 100
1 300
1 300
1 300
1 300
1 200


- Remolque con frenos * (con compensación de
carga en el límite de la MMA del conjunto)
1 350
1 550
1 550
1 550
1 550
1 450


- Remolque sin frenos
640
680
680
680
695
750


- Peso recomendado en la lanza
75
75
75
75
75
75
Los valores de MTMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga remolcable mencionada se
debe reducir un 10% por cada 1 000 metros suplementarios.
Arrastrando un remolque, está prohibido superar la velocidad de 100 km/h (respete la legislación vigente en cada país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor. Cuando la temperatura
exterior sea superior a 37 °C, limite la masa remolcada.
* La masa del remolque con frenos se puede aumentar, en el límite de la MMA del conjunto, en la misma medida en que se reduzca la MMTA del
vehículo tractor. Atención, el remolcado con un vehículo tractor poco cargado puede degradar la adherencia a la vía.

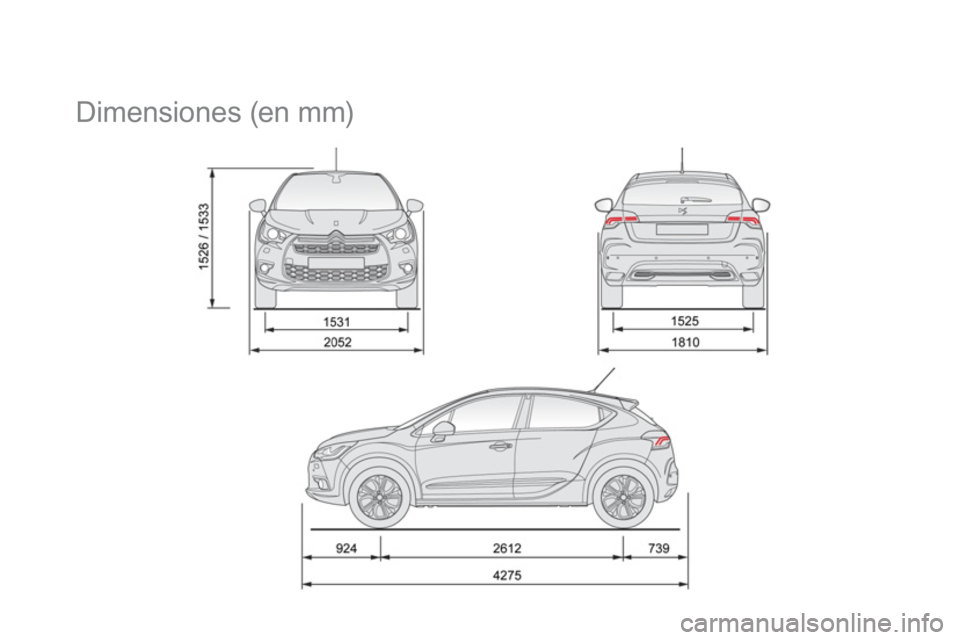

Dimensiones (en mm)

297Características técnicas

















Elementos de identifi cación
Existen distintos dispositivos que permiten identificar y buscar el vehículo.

A. Número de serie en el compar timento
motor

Este número está grabado en la carrocería,
cerca del soporte del amortiguador.

B. Número de serie en el salpicadero

Este número figura en una etiqueta pegada,
visible a través del parabrisas.
D. Etiqueta de neumáticos/pintura

Esta etiqueta está pegada en el pilar delantero,
en el lado del conductor.
Una presión de inflado insuficiente
aumenta el consumo de carburante. El control de la presión de inflado debe
efectuarse en frío y al menos una vez
al mes.
C. Etiqueta del fabricante

Este número figura en una etiqueta
autoadhesiva pegada en el pilar central, en el
lado del conductor. Contiene la siguiente información:


- presiones de inflado en vacío y con carga;

- dimensiones de los neumáticos (incluido el
índice de carga y el símbolo de velocidad
del neumático);

- presión de inflado de la rueda de repuesto;

- referencia del color de la pintura.
