Page 151 of 431
149Aménagements
Accoudoir avant
Dispositif de confort et de rangement pour le conducteur et le passager avant.
Le couvercle de l’accoudoir est réglable en hauteur et en longueur.
Réglage longitudinal
Réglage en hauteur
Rangement
)
Relevez le couvercle jusqu’à la position
désirée (basse, intermédiaire ou haute).
)
Si vous le relevez légèrement après la
position haute, accompagnez-le dans sa
descente jusqu’à sa position basse.
)
Faites-le coulisser jusqu’en butée vers
l’avant ou vers l’arrière.
Le compartiment de l’accoudoir permet de
ranger jusqu’à 6 CD.
Ce rangement peut comporter une prise
230 V / 50 Hz.
)
Soulevez la palette.
)
Relevez le couvercle à fond.
Page 152 of 431

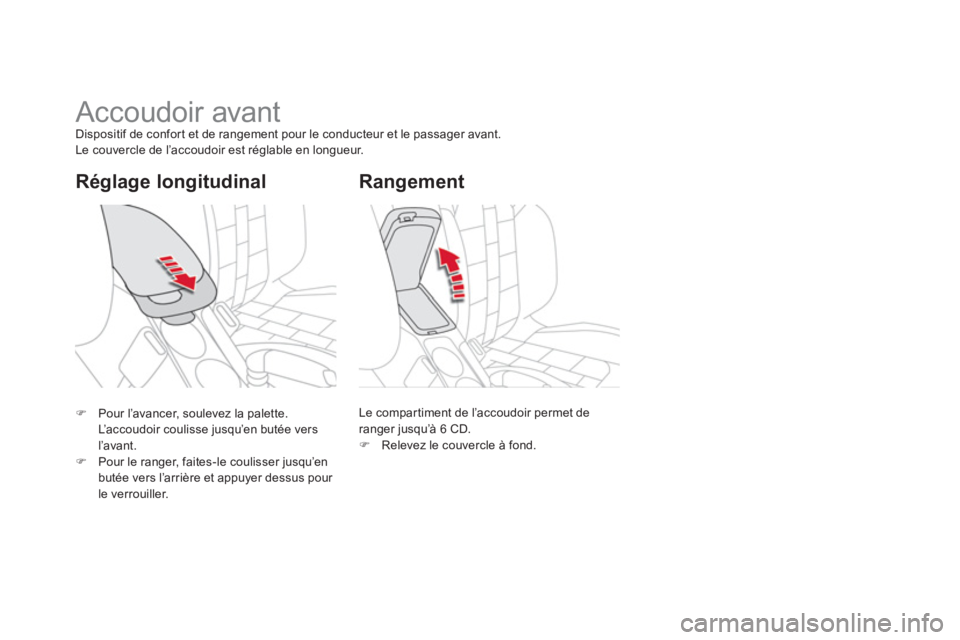

Réglage longitudinal
Accoudoir avant
Dispositif de confort et de rangement pour le conducteur et le passager avant.
Le couvercle de l’accoudoir est réglable en longueur.
Le compartiment de l’accoudoir permet de
ranger jusqu’à 6 CD.
)
Relevez le couvercle à fond.
Rangement
)
Pour l’avancer, soulevez la palette.
L’accoudoir coulisse jusqu’en butée vers
l’avant.
)
Pour le ranger, faites-le coulisser jusqu’en
butée vers l’arrière et appuyer dessus pour
le verrouiller.
Page 153 of 431
151Aménagements
Prise 230 V / 50 Hz
Une prise 230 V / 50 Hz (puissance maxi :
120 W) est installée dans la console centrale.
Pour l’utiliser :
)
soulevez le couvercle de l’accoudoir avant
pour accéder à son compartiment,
)
vérifiez que le voyant est allumé en vert,
)
branchez votre appareil multimédia ou
tout autre appareil électrique (chargeur de
téléphone, ordinateur portable, lecteur CD-
DVD, chauf fe-biberon...).
Cette prise fonctionne moteur tournant, ainsi
qu’en mode STOP du Stop & Start.
En cas de dysfonctionnement de la prise, le
voyant vert clignote.
Faites vérifier par le réseau CITROËN ou par
un atelier qualifié.
Branchez un seul appareil à la fois
sur la prise (pas de rallonge ou de
multiprise).
Branchez uniquement des appareils
avec isolation de classe II (indiquée sur
l’appareil).
Par sécurité, en cas de
surconsommation et lorsque le système
électrique du véhicule le nécessite
(conditions climatiques particulières,
surcharge électrique...), le courant
arrivant à la prise sera coupé ; le
voyant vert s’éteint.
Prise accessoires
12 V
)
Pour brancher un accessoire 12 V
(puissance maxi : 120 W), retirez
l’obturateur et branchez l’adaptateur
adéquat.
Page 154 of 431

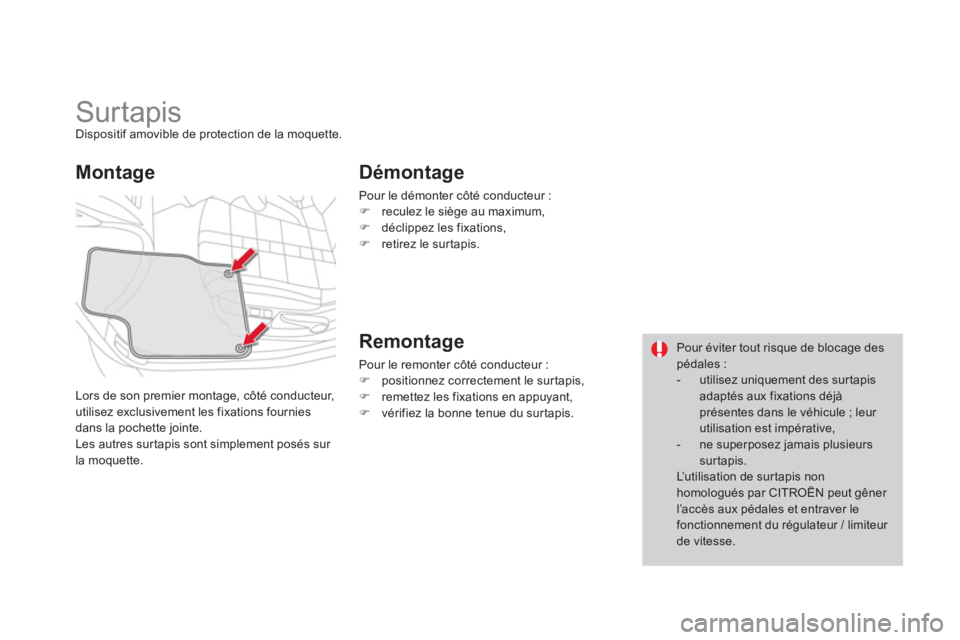

Surtapis
Dispositif amovible de protection de la moquette.
Lors de son premier montage, côté conducteur,
utilisez exclusivement les fixations fournies
dans la pochette jointe.
Les autres surtapis sont simplement posés sur
la moquette.
Montage
Démontage
Pour le démonter côté conducteur :
)
reculez le siège au maximum,
)
déclippez les fixations,
)
retirez le surtapis.
Remontage
Pour le remonter côté conducteur :
)
positionnez correctement le surtapis,
)
remettez les fixations en appuyant,
)
vérifiez la bonne tenue du surtapis.
Pour éviter tout risque de blocage des
pédales :
- utilisez uniquement des surtapis
adaptés aux fixations déjà
présentes dans le véhicule ; leur
utilisation est impérative,
- ne superposez jamais plusieurs
surtapis.
L’utilisation de surtapis non
homologués par CITROËN peut gêner
l’accès aux pédales et entraver le
fonctionnement du régulateur / limiteur
de vitesse.
Page 155 of 431
153Aménagements
)
Soulevez l’avant du tiroir et tirez-le.
Tiroirs de rangement
Situés sous chaque siège avant, sauf côté conducteur sur les versions avec siège électrique.
Retrait
Evitez de retirer complètement le tiroir, car sa
remise en place n’est pas aisée.
)
Amenez le tiroir en bout de course.
)
Tirez-le vers le haut pour le déboîter.
Ouverture
Remise en place
Néanmoins, en cas de retrait total, pour le
remettre :
)
utilisez la lampe nomade pour éclairer sous
le siège,
)
engagez le tiroir dans ses glissières,
)
soulevez les pattes de retenue et faites
glissez le tiroir sous ces pattes,
)
en bout de course, appuyez sur le tiroir
pour le bloquer.
Ne placez pas d’objets lourds dans le
tiroir.
Page 156 of 431
)

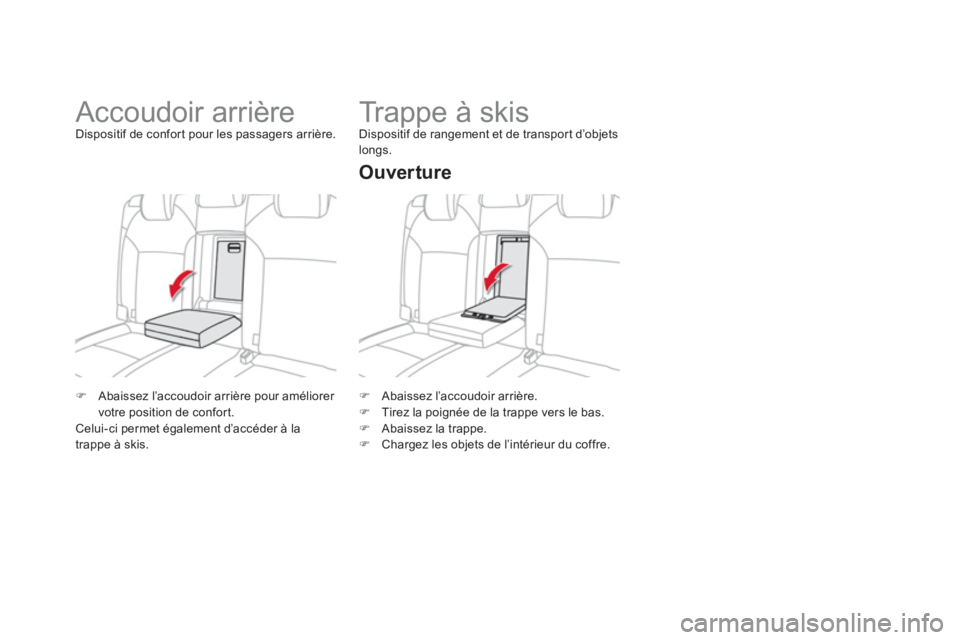

Abaissez l’accoudoir arrière.
)
Tirez la poignée de la trappe vers le bas.
)
Abaissez la trappe.
)
Chargez les objets de l’intérieur du coffre.
Trappe à skis
Dispositif de rangement et de transport d’objets
longs.
Ouverture
)
Abaissez l’accoudoir arrière pour améliorer
votre position de confort.
Celui-ci permet également d’accéder à la
trappe à skis.
Accoudoir arrière
Dispositif de confort pour les passagers arrière.
Page 157 of 431
155Aménagements

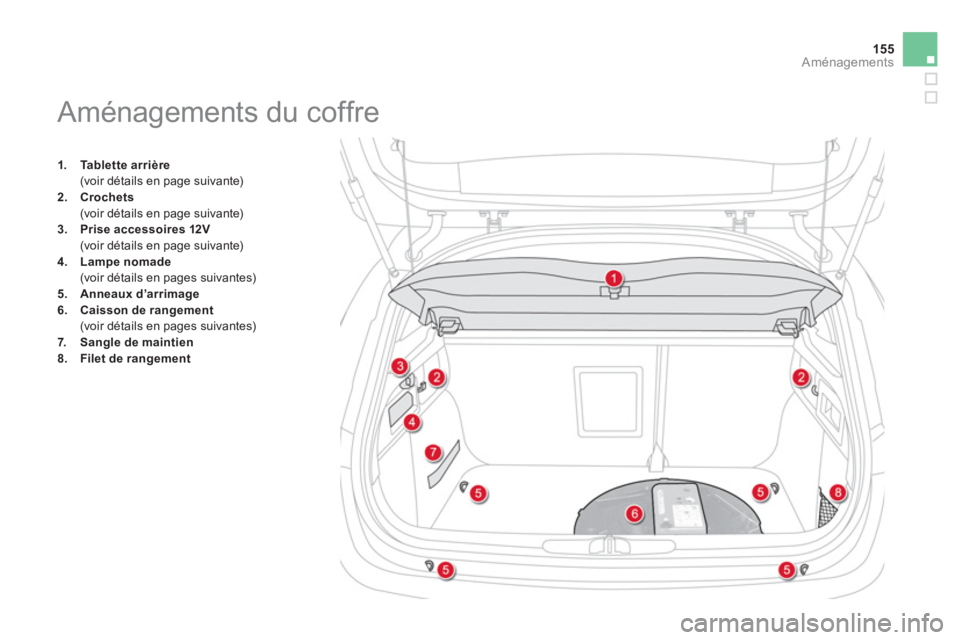

1.
Ta b l e t t e a r r i è r e
(voir détails en page suivante)
2.
Crochets
(voir détails en page suivante)
3.
Prise accessoires 12V
(voir détails en page suivante)
4.
Lampe nomade
(voir détails en pages suivantes)
5.
Anneaux d’arrimage
6.
Caisson de rangement
(voir détails en pages suivantes)
7.
Sangle de maintien
8.
Filet de rangement
Aménagements du coffre
Page 158 of 431

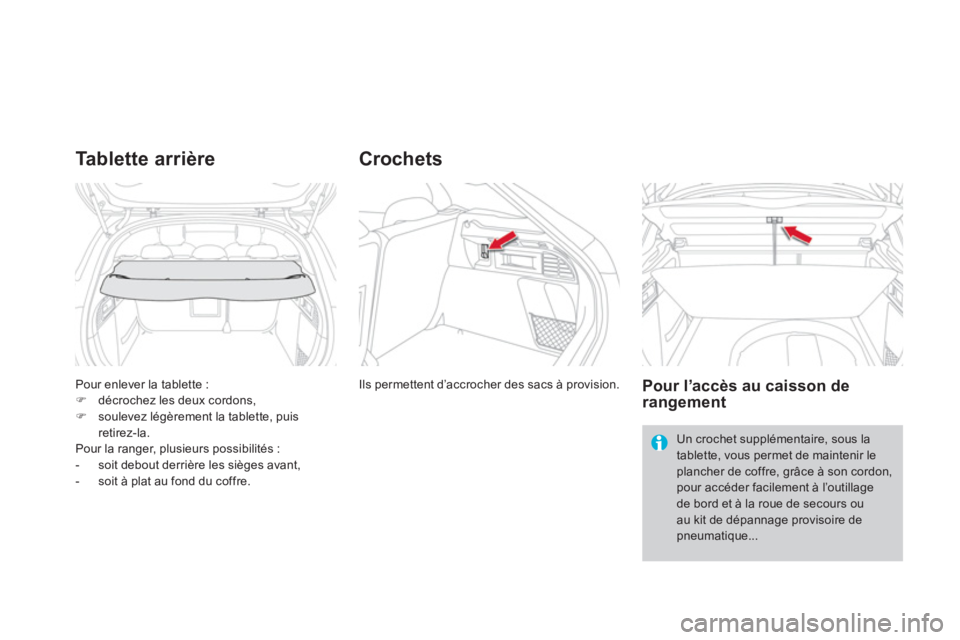

Pour enlever la tablette :
)
décrochez les deux cordons,
)
soulevez légèrement la tablette, puis
retirez-la.
Pour la ranger, plusieurs possibilités :
- soit debout derrière les sièges avant,
- soit à plat au fond du coffre.
Ta b l e t t e a r r i è r e
Ils permettent d’accrocher des sacs à provision.
Crochets
Pour l’accès au caisson de
rangement
Un crochet supplémentaire, sous la
tablette, vous permet de maintenir le
plancher de coffre, grâce à son cordon,
pour accéder facilement à l’outillage
de bord et à la roue de secours ou
au kit de dépannage provisoire de
pneumatique...
Page 159 of 431
157Aménagements
)

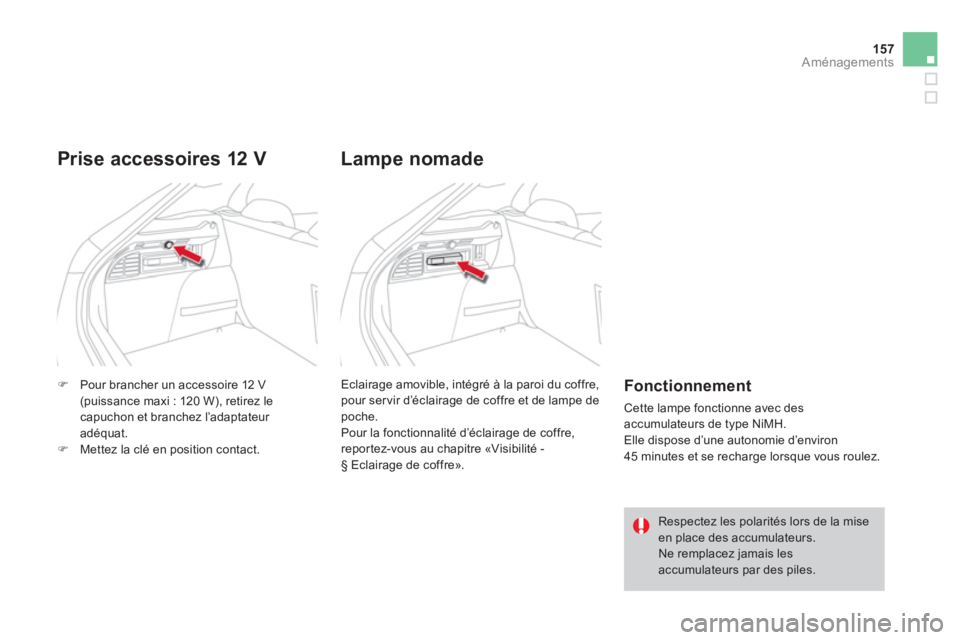

Pour brancher un accessoire 12 V
(puissance maxi : 120 W), retirez le
capuchon et branchez l’adaptateur
adéquat.
)
Mettez la clé en position contact.
Prise accessoires 12 V
Eclairage amovible, intégré à la paroi du coffre,
pour servir d’éclairage de coffre et de lampe de
poche.
Pour la fonctionnalité d’éclairage de coffre,
reportez-vous au chapitre «Visibilité -
§ Eclairage de coffre».
Lampe nomade
Fonctionnement
Cette lampe fonctionne avec des
accumulateurs de type NiMH.
Elle dispose d’une autonomie d’environ
45 minutes et se recharge lorsque vous roulez.
Respectez les polarités lors de la mise
en place des accumulateurs.
Ne remplacez jamais les
accumulateurs par des piles.
Page 160 of 431

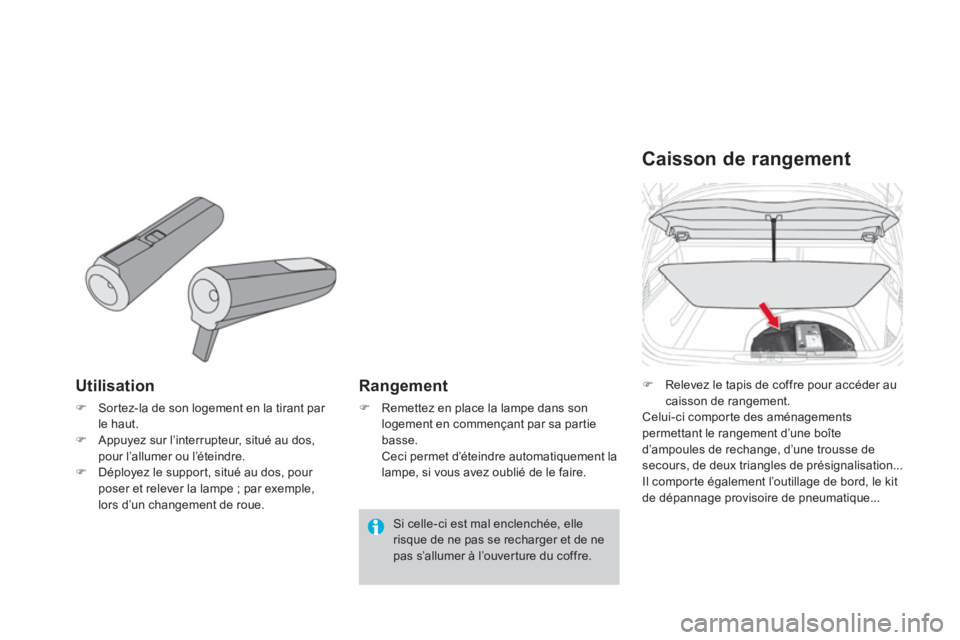

Utilisation
)
Sortez-la de son logement en la tirant par
le haut.
)
Appuyez sur l’interrupteur, situé au dos,
pour l’allumer ou l’éteindre.
)
Déployez le support, situé au dos, pour
poser et relever la lampe ; par exemple,
lors d’un changement de roue.
Rangement
)
Remettez en place la lampe dans son
logement en commençant par sa partie
basse.
Ceci permet d’éteindre automatiquement la
lampe, si vous avez oublié de le faire.
Caisson de rangement
)
Relevez le tapis de coffre pour accéder au
caisson de rangement.
Celui-ci comporte des aménagements
permettant le rangement d’une boîte
d’ampoules de rechange, d’une trousse de
secours, de deux triangles de présignalisation...
Il comporte également l’outillage de bord, le kit
de dépannage provisoire de pneumatique...
Si celle-ci est mal enclenchée, elle
risque de ne pas se recharger et de ne
pas s’allumer à l’ouver ture du coffre.
