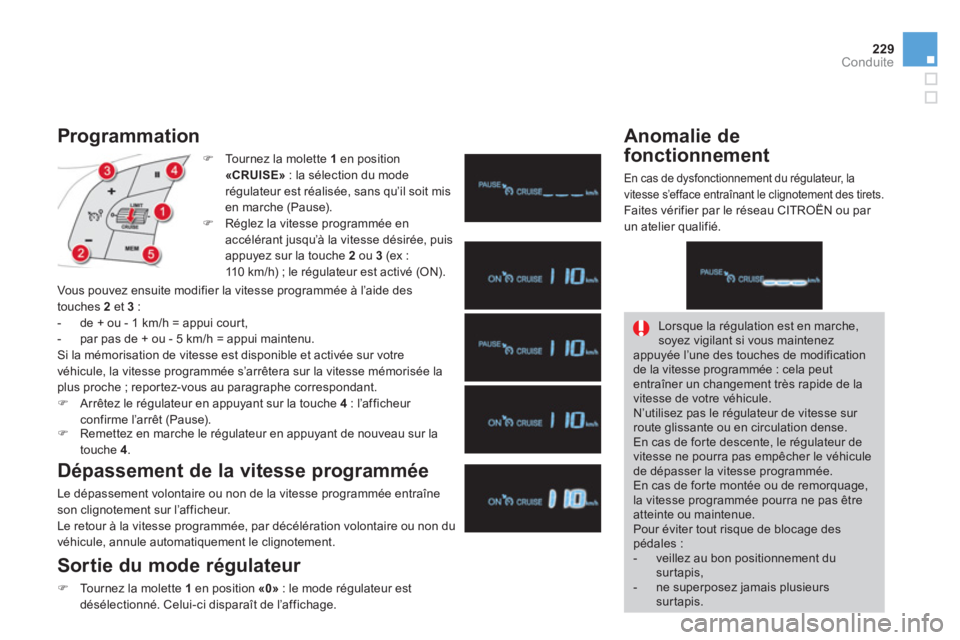

229Conduite
Programmation
)
Tournez la molette 1
en position
«CRUISE»
: la sélection du mode
régulateur est réalisée, sans qu’il soit mis
en marche (Pause).
)
Réglez la vitesse programmée en
accélérant jusqu’à la vitesse désirée, puis
appuyez sur la touche 2
ou 3
(ex :
110 km/h) ; le régulateur est activé (ON).
Vous pouvez ensuite modifier la vitesse programmée à l’aide des
touches 2
et 3
:
- de + ou - 1 km/h = appui court,
- par pas de + ou - 5 km/h = appui maintenu.
Si la mémorisation de vitesse est disponible et activée sur votre
véhicule, la vitesse programmée s’arrêtera sur la vitesse mémorisée la
plus proche ; reportez-vous au paragraphe correspondant.
)
Arrêtez le régulateur en appuyant sur la touche 4
: l’afficheur
confirme l’arrêt (Pause).
)
Remettez en marche le régulateur en appuyant de nouveau sur la
touche 4
.
Dépassement de la vitesse programmée
Le dépassement volontaire ou non de la vitesse programmée entraîne
son clignotement sur l’afficheur.
Le retour à la vitesse programmée, par décélération volontaire ou non du
véhicule, annule automatiquement le clignotement.
Sortie du mode régulateur
)
Tournez la molette 1
en position «0»
: le mode régulateur est
désélectionné. Celui-ci disparaît de l’affichage.
Anomalie de
fonctionnement
En cas de dysfonctionnement du régulateur, la
vitesse s’efface entraînant le clignotement des tirets.
Faites vérifier par le réseau CITROËN ou par
un atelier qualifié.
Lorsque la régulation est en marche,
soyez vigilant si vous maintenez
appuyée l’une des touches de modification
de la vitesse programmée : cela peut
entraîner un changement très rapide de la
vitesse de votre véhicule.
N’utilisez pas le régulateur de vitesse sur
route glissante ou en circulation dense.
En cas de forte descente, le régulateur de
vitesse ne pourra pas empêcher le véhicule
de dépasser la vitesse programmée.
En cas de forte montée ou de remorquage,
la vitesse programmée pourra ne pas être
atteinte ou maintenue.
Pour éviter tout risque de blocage des
pédales :
- veillez au bon positionnement du
surtapis,
- ne superposez jamais plusieurs
surtapis.
Page 232 of 431

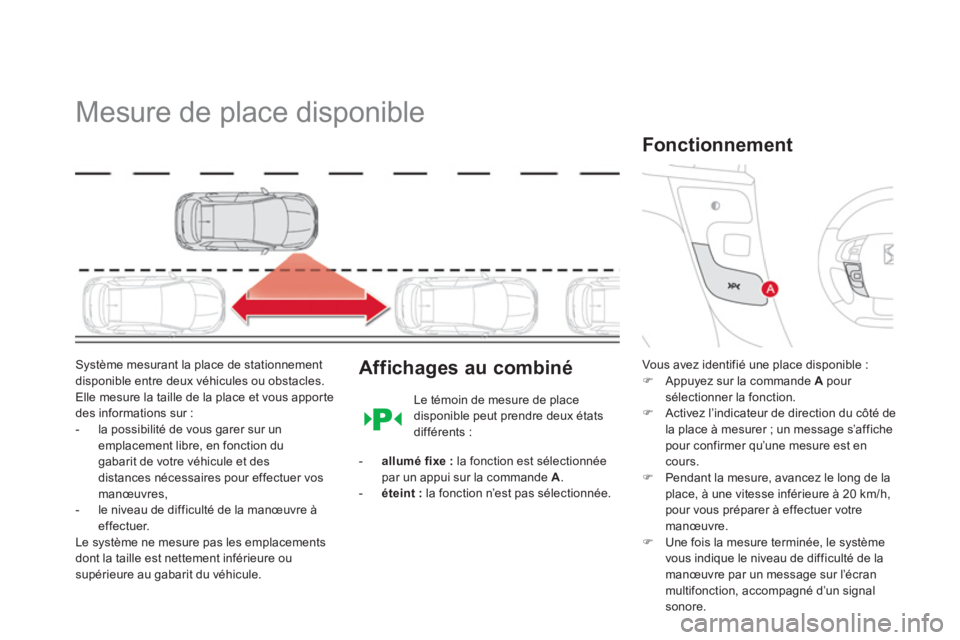

Mesure de place disponible
Système mesurant la place de stationnement
disponible entre deux véhicules ou obstacles.
Elle mesure la taille de la place et vous apporte
des informations sur :
- la possibilité de vous garer sur un
emplacement libre, en fonction du
gabarit de votre véhicule et des
distances nécessaires pour effectuer vos
manœuvres,
- le niveau de difficulté de la manœuvre à
effectuer.
Le système ne mesure pas les emplacements
dont la taille est nettement inférieure ou
supérieure au gabarit du véhicule.
Affichages au combiné
Vous avez identifié une place disponible :
)
Appuyez sur la commande A
pour
sélectionner la fonction.
)
Activez l’indicateur de direction du côté de
la place à mesurer ; un message s’affiche
pour confirmer qu’une mesure est en
cours.
)
Pendant la mesure, avancez le long de la
place, à une vitesse inférieure à 20 km/h,
pour vous préparer à effectuer votre
manœuvre.
)
Une fois la mesure terminée, le système
vous indique le niveau de difficulté de la
manœuvre par un message sur l’écran
multifonction, accompagné d’un signal
sonore.
Fonctionnement
Le témoin de mesure de place
disponible peut prendre deux états
différents :
- allumé fixe :
la fonction est sélectionnée
par un appui sur la commande A
.
- éteint :
la fonction n’est pas sélectionnée.
Page 233 of 431
231Conduite

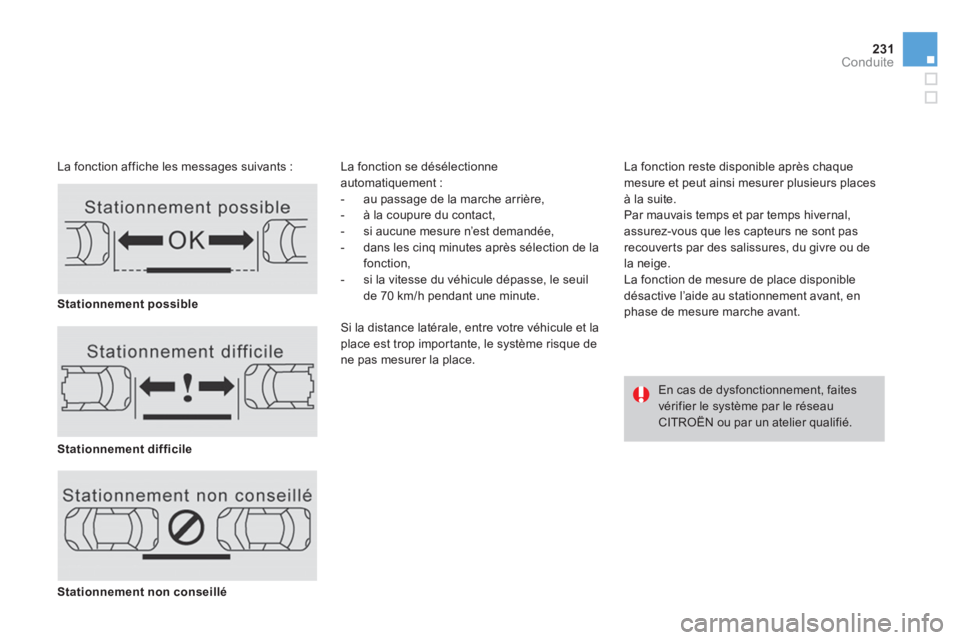

La fonction affiche les messages suivants : La fonction se désélectionne
automatiquement :
- au passage de la marche arrière,
- à la coupure du contact,
- si aucune mesure n’est demandée,
- dans les cinq minutes après sélection de la
fonction,
- si la vitesse du véhicule dépasse, le seuil
de 70 km/h pendant une minute.
Si la distance latérale, entre votre véhicule et la
place est trop importante, le système risque de
ne pas mesurer la place.
La fonction reste disponible après chaque
mesure et peut ainsi mesurer plusieurs places
à la suite.
Par mauvais temps et par temps hivernal,
assurez-vous que les capteurs ne sont pas
recouverts par des salissures, du givre ou de
la neige.
La fonction de mesure de place disponible
désactive l’aide au stationnement avant, en
phase de mesure marche avant.
Stationnement possible
Stationnement difficile
Stationnement non conseillé
En cas de dysfonctionnement, faites
vérifier le système par le réseau
CITROËN ou par un atelier qualifié.
Page 234 of 431

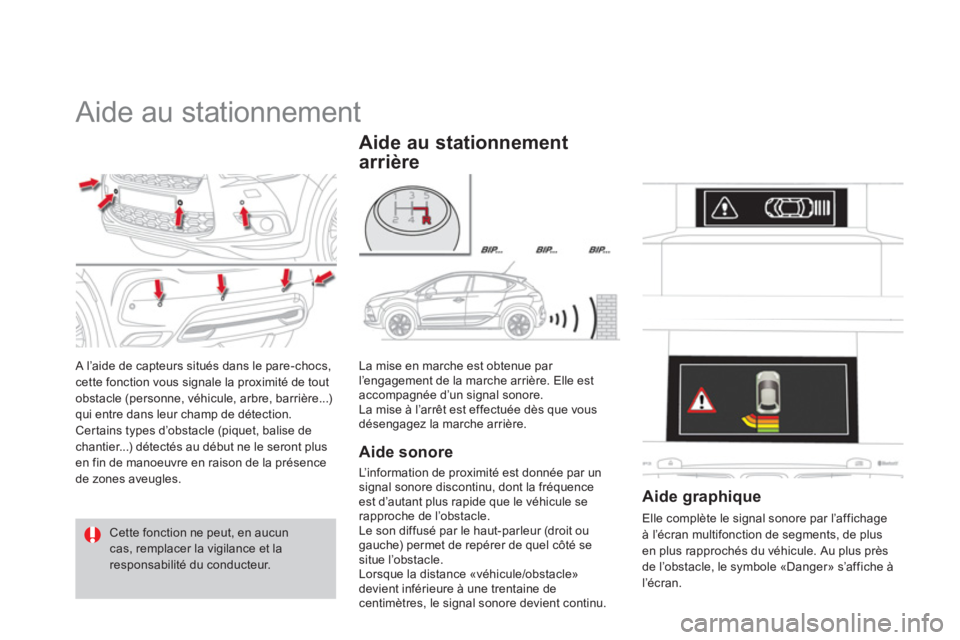

Aide au stationnement
A l’aide de capteurs situés dans le pare-chocs,
cette fonction vous signale la proximité de tout
obstacle (personne, véhicule, arbre, barrière...)
qui entre dans leur champ de détection.
Certains types d’obstacle (piquet, balise de
chantier...) détectés au début ne le seront plus
en fin de manoeuvre en raison de la présence
de zones aveugles.
Cette fonction ne peut, en aucun
cas, remplacer la vigilance et la
responsabilité du conducteur.
La mise en marche est obtenue par
l’engagement de la marche arrière. Elle est
accompagnée d’un signal sonore.
La mise à l’arrêt est effectuée dès que vous
désengagez la marche arrière.
Aide au stationnement
arrière
Aide sonore
L’information de proximité est donnée par un
signal sonore discontinu, dont la fréquence
est d’autant plus rapide que le véhicule se
rapproche de l’obstacle.
Le son diffusé par le haut-parleur (droit ou
gauche) permet de repérer de quel côté se
situe l’obstacle.
Lorsque la distance «véhicule/obstacle»
devient inférieure à une trentaine de
centimètres, le signal sonore devient continu.
Aide graphique
Elle complète le signal sonore par l’affichage
à l’écran multifonction de segments, de plus
en plus rapprochés du véhicule. Au plus près
de l’obstacle, le symbole «Danger» s’affiche à
l’écran.
Page 235 of 431
233Conduite

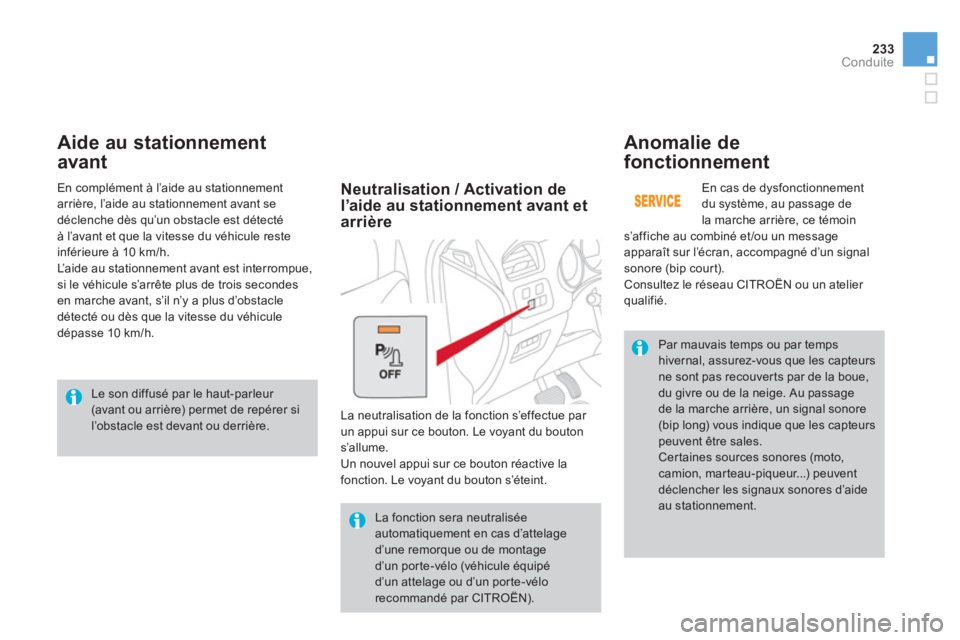

Aide au stationnement
avant
Anomalie de
fonctionnement
En cas de dysfonctionnement
du système, au passage de
la marche arrière, ce témoin
s’affiche au combiné et /ou un message
apparaît sur l’écran, accompagné d’un signal
sonore (bip court).
Consultez le réseau CITROËN ou un atelier
qualifié. En complément à l’aide au stationnement
arrière, l’aide au stationnement avant se
déclenche dès qu’un obstacle est détecté
à l’avant et que la vitesse du véhicule reste
inférieure à 10 km/h.
L’aide au stationnement avant est interrompue,
si le véhicule s’arrête plus de trois secondes
en marche avant, s’il n’y a plus d’obstacle
détecté ou dès que la vitesse du véhicule
dépasse 10 km/h.
La fonction sera neutralisée
automatiquement en cas d’attelage
d’une remorque ou de montage
d’un porte-vélo (véhicule équipé
d’un attelage ou d’un porte-vélo
recommandé par CITROËN).
Par mauvais temps ou par temps
hivernal, assurez-vous que les capteurs
ne sont pas recouverts par de la boue,
du givre ou de la neige. Au passage
de la marche arrière, un signal sonore
(bip long) vous indique que les capteurs
peuvent être sales.
Certaines sources sonores (moto,
camion, marteau-piqueur...) peuvent
déclencher les signaux sonores d’aide
au stationnement.
Neutralisation / Activation de
l’aide au stationnement avant et
arrière
La neutralisation de la fonction s’effectue par
un appui sur ce bouton. Le voyant du bouton
s’allume.
Un nouvel appui sur ce bouton réactive la
fonction. Le voyant du bouton s’éteint.
Le son diffusé par le haut-parleur
(avant ou arrière) permet de repérer si
l’obstacle est devant ou derrière.
Page 236 of 431
010
Vér if ic at i o ns
Page 237 of 431
Page 238 of 431
TOTAL & CITROËN
Partenaires dans la
performance et le respect de
l’environnement
L’innovation au service de la
performance
Depuis plus de 40 ans, les équipes de Recherche et
de Développement TOTAL élaborent pour CITROËN
des lubrifiants répondant aux dernières innovations
techniques des véhicules CITROËN, en compétition
et dans la vie de tous les jours.
C’est pour vous l’assurance d’obtenir les meilleures
performances pour votre moteur.
Une protection optimale de
votre moteur
En effectuant l’entretien de votre
véhicule CITROËN, avec les lubrifiants
TOTAL, vous contribuez à améliorer
la longévité et les per formances
de votre moteur tout en respectant
l’environnement.
préfère
Page 239 of 431
237Vér if ic ations
Capot
Ouverture
)
Ouvrez la porte avant gauche.
)
Tirez la commande intérieure A
, située en
bas de l’encadrement de la porte.
)
Poussez vers la gauche la commande
extérieure B
et soulevez le capot.
)
Déclippez la béquille C
de son logement,
situé au dos du capot.
)
Fixez la béquille dans le cran pour
maintenir le capot ouvert.
L’implantation de la commande
intérieure empêche toute ouverture,
tant que la porte avant gauche est
fermée.
N’ouvrez pas le capot en cas de vent
violent.
Moteur chaud, manipulez avec
précaution la commande extérieure et
la béquille de capot (risque de brûlure).
Avant toute inter vention sous le
capot, neutralisez le Stop & Start pour
éviter tout risque de blessure lié à un
déclenchement automatique du mode
START.
Fermeture
)
Sortez la béquille du cran de maintien.
)
Clippez la béquille dans son logement,
situé au dos du capot.
)
Abaissez le capot et lâchez-le en fin de
course.
)
Tirez le capot pour vérifier son bon
verrouillage.
Page 240 of 431

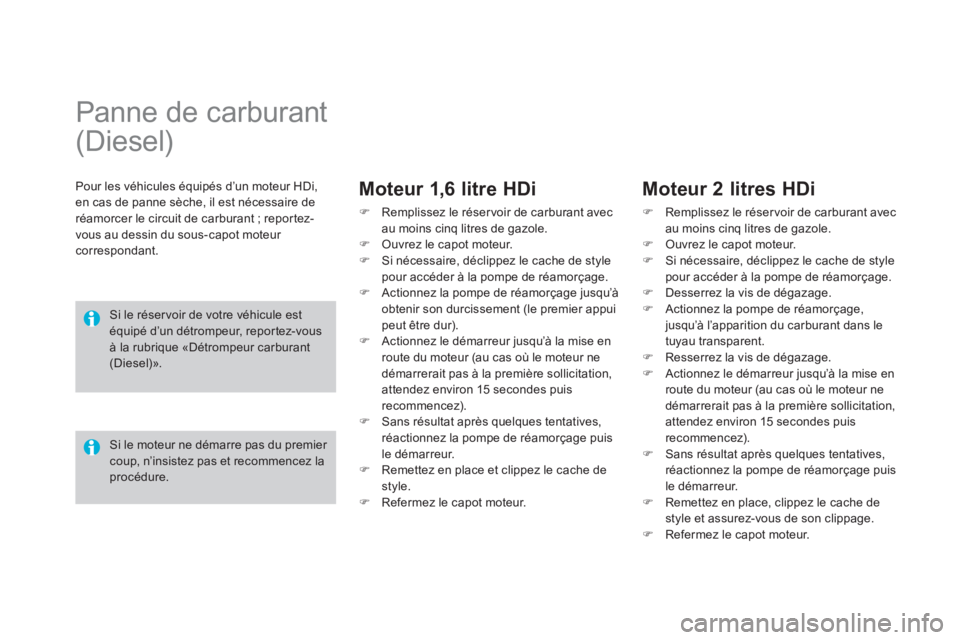

Panne de carburant
(Diesel)
Pour les véhicules équipés d’un moteur HDi,
en cas de panne sèche, il est nécessaire de
réamorcer le circuit de carburant ; reportez-
vous au dessin du sous-capot moteur
correspondant.
Moteur 1,6 litre HDi
)
Remplissez le réser voir de carburant avec
au moins cinq litres de gazole.
)
Ouvrez le capot moteur.
)
Si nécessaire, déclippez le cache de style
pour accéder à la pompe de réamorçage.
)
Actionnez la pompe de réamorçage jusqu’à
obtenir son durcissement (le premier appui
peut être dur).
)
Actionnez le démarreur jusqu’à la mise en
route du moteur (au cas où le moteur ne
démarrerait pas à la première sollicitation,
attendez environ 15 secondes puis
recommencez).
)
Sans résultat après quelques tentatives,
réactionnez la pompe de réamorçage puis
le démarreur.
)
Remettez en place et clippez le cache de
style.
)
Refermez le capot moteur.
Si le réser voir de votre véhicule est
équipé d’un détrompeur, reportez-vous
à la rubrique «Détrompeur carburant
(Diesel)».
Moteur 2 litres HDi
)
Remplissez le réser voir de carburant avec
au moins cinq litres de gazole.
)
Ouvrez le capot moteur.
)
Si nécessaire, déclippez le cache de style
pour accéder à la pompe de réamorçage.
)
Desserrez la vis de dégazage.
)
Actionnez la pompe de réamorçage,
jusqu’à l’apparition du carburant dans le
tuyau transparent.
)
Resserrez la vis de dégazage.
)
Actionnez le démarreur jusqu’à la mise en
route du moteur (au cas où le moteur ne
démarrerait pas à la première sollicitation,
attendez environ 15 secondes puis
recommencez).
)
Sans résultat après quelques tentatives,
réactionnez la pompe de réamorçage puis
le démarreur.
)
Remettez en place, clippez le cache de
style et assurez-vous de son clippage.
)
Refermez le capot moteur.
Si le moteur ne démarre pas du premier
coup, n’insistez pas et recommencez la
procédure.
