CITROEN DS4 2014 Návod na použitie (in Slovak)
Manufacturer: CITROEN, Model Year: 2014, Model line: DS4, Model: CITROEN DS4 2014Pages: 431, veľkosť PDF: 33.03 MB
Page 271 of 431

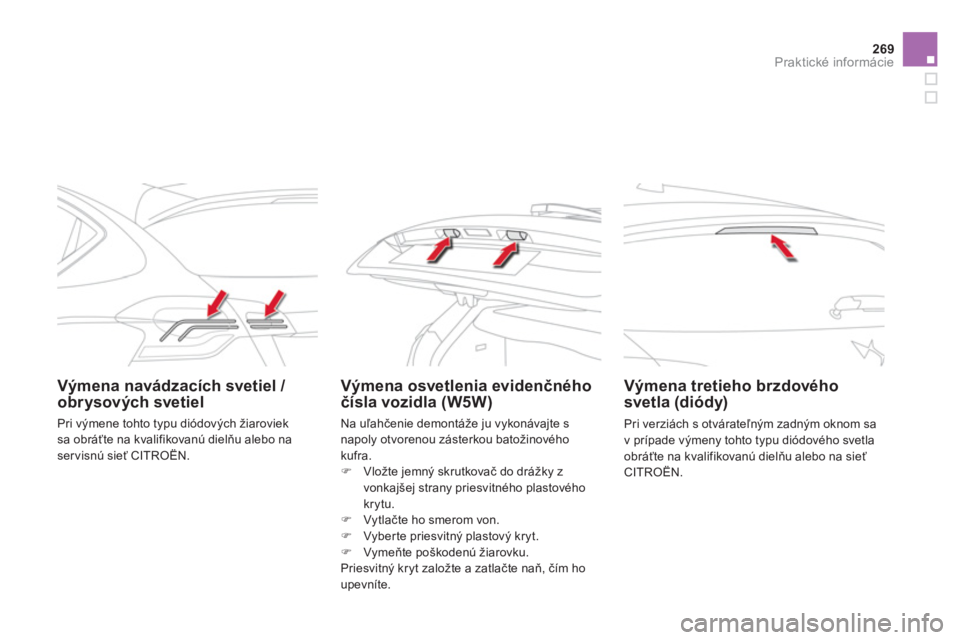

269Praktické informácie
Výmena navádzacích svetiel /
obrysových svetiel
Výmena osvetlenia evidenčného
čísla vozidla (W5W)
Výmena tretieho brzdového
svetla (diódy)
Pri verziách s otvárateľným zadným oknom sa
v prípade výmeny tohto typu diódového svetla
obráťte na kvalifikovanú dielňu alebo na sieť
CITROËN.
Pri výmene tohto typu diódových žiaroviek
sa obráťte na kvalifikovanú dielňu alebo na
servisnú sieť CITROËN. Na uľahčenie demontáže ju vykonávajte s
napoly otvorenou zásterkou batožinového
kufra.
)
Vložte jemný skrutkovač do drážky z
vonkajšej strany priesvitného plastového
krytu.
)
Vytlačte ho smerom von.
)
Vyberte priesvitný plastový kryt.
)
Vymeňte poškodenú žiarovku.
Priesvitný kryt založte a zatlačte naň, čím ho
upevníte.
Page 272 of 431

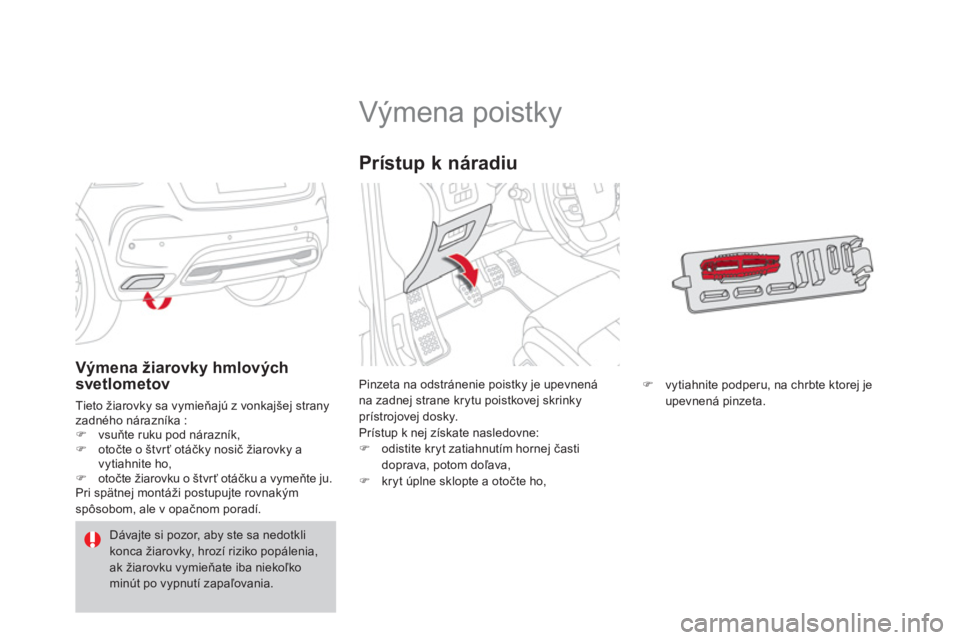

Výmena poistky
Pinzeta na odstránenie poistky je upevnená
na zadnej strane krytu poistkovej skrinky
prístrojovej dosky.
Prístup k nej získate nasledovne:
)
odistite kryt zatiahnutím hornej časti
doprava, potom doľava,
)
kryt úplne sklopte a otočte ho,
Prístup k náradiu
)
vytiahnite podperu, na chrbte ktorej je
upevnená pinzeta.
Výmena žiarovky hmlových
svetlometov
Tieto žiarovky sa vymieňajú z vonkajšej strany
zadného nárazníka :
)
vsuňte ruku pod nárazník,
)
otočte o štvrť otáčky nosič žiarovky a
vytiahnite ho,
)
otočte žiarovku o štvrť otáčku a vymeňte ju.
Pri spätnej montáži postupujte rovnakým
spôsobom, ale v opačnom poradí.
Dávajte si pozor, aby ste sa nedotkli
konca žiarovky, hrozí riziko popálenia,
ak žiarovku vymieňate iba niekoľko
minút po vypnutí zapaľovania.
Page 273 of 431

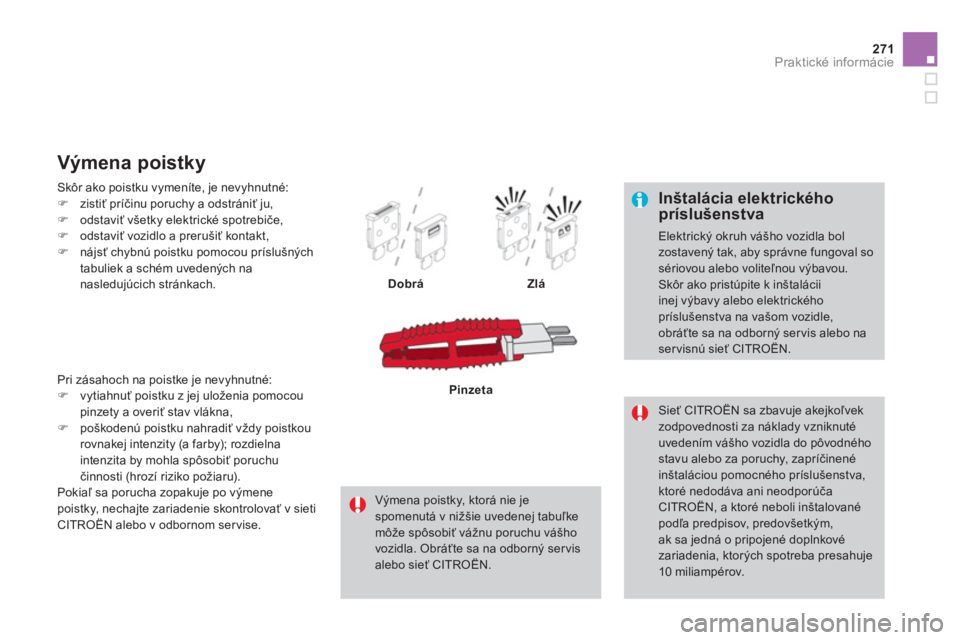

271Praktické informácie
Inštalácia elektrického
príslušenstva
Elektrický okruh vášho vozidla bol
zostavený tak, aby správne fungoval so
sériovou alebo voliteľnou výbavou.
Skôr ako pristúpite k inštalácii
inej výbavy alebo elektrického
príslušenstva na vašom vozidle,
obráťte sa na odborný ser vis alebo na
servisnú sieť CITROËN.
Sieť CITROËN sa zbavuje akejkoľvek
zodpovednosti za náklady vzniknuté
uvedením vášho vozidla do pôvodného
stavu alebo za poruchy, zapríčinené
inštaláciou pomocného príslušenstva,
ktoré nedodáva ani neodporúča
CITROËN, a ktoré neboli inštalované
podľa predpisov, predovšetkým,
ak sa jedná o pripojené doplnkové
zariadenia, ktorých spotreba presahuje
10 miliampérov.
Skôr ako poistku vymeníte, je nevyhnutné:
)
zistiť príčinu poruchy a odstrániť ju,
)
odstaviť všetky elektrické spotrebiče,
)
odstaviť vozidlo a prerušiť kontakt,
)
nájsť chybnú poistku pomocou príslušných
tabuliek a schém uvedených na
nasledujúcich stránkach.
Výmena poistky
Dobrá
Zlá
Výmena poistky, ktorá nie je
spomenutá v nižšie uvedenej tabuľke
môže spôsobiť vážnu poruchu vášho
vozidla. Obráťte sa na odborný ser vis
alebo sieť CITROËN.
Pinzeta
Pri zásahoch na poistke je nevyhnutné:
)
vytiahnuť poistku z jej uloženia pomocou
pinzety a overiť stav vlákna,
)
poškodenú poistku nahradiť vždy poistkou
rovnakej intenzity (a farby); rozdielna
intenzita by mohla spôsobiť poruchu
činnosti (hrozí riziko požiaru).
Pokiaľ sa porucha zopakuje po výmene
poistky, nechajte zariadenie skontrolovať v sieti
CITROËN alebo v odbornom ser vise.
Page 274 of 431
Poistky v prístrojovej
doske
Poistkové skrinky sú umiestnené v spodnej
časti prístrojovej dosky (na ľavej strane).
Prístup k poistkám
)
pozri odsek „Prístup k náradiu“.
Page 275 of 431
273Praktické informácie
Svorkovnica 1
Číslo poistky
Intenzita
Funkcie
F8
3 A
Siréna alarmu, počítadlo alarmu.
F13
10 A
Zapaľovač cigariet.
F14
10 A
Zásuvka 12 V kufor.
F16
3 A
Osvetlenie veľkého viacúčelového priečinka, zadné bodové
svetlá na čítanie, osvetlenie odkladacej priehradky.
F17
3 A
Osvetlenie protislnečnej clony, predné bodové svetlá na čítanie.
F28
15 A
Autorádio, autorádio (post-vybavenie).
F30
20 A
Stierač zadného skla.
F32
10 A
Zosilňovač Hi-Fi.
Svorkovnica 2
Číslo poistky
Intenzita
Funkcie
F36
15 A
Zadná zásuvka 12 V.
F37
-
Nepoužíva sa.
F38
-
Nepoužíva sa.
F39
-
Nepoužíva sa.
F40
25 A
Zásuvka 230 V/50 Hz.
Ta b uľky poistiek
Page 276 of 431
Poistkové skrinky sú umiestnené v motorovej
časti vedľa akumulátora (na ľavej strane).
Prístup k poistkám
)
Odistite kryt.
)
Nahraďte poistku (pozrite príslušný odsek).
)
Po zásahu kryt starostlivo uzavrite, aby
nedošlo k narušeniu tesnosti poistkovej
skrinky.
Poistky v motorovom
priestore
Page 277 of 431
275Praktické informácie
Číslo poistky
Intenzita
Funkcie
F19
30 A
Nízka/Vysoká rýchlosť predných stieračov skla.
F20
15
A
Čerpadlo ostrekovačov predného a zadného skla.
F21
20 A
Čerpadlo ostrekovačov.
F22
15 A
Zvuková signalizácia.
F23
15 A
Diaľkové svetlo pravé.
F24
15 A
Diaľkové svetlo ľavé.
F27
5 A
Stretávacie svetlo ľavé.
F28
5 A
Stretávacie svetlo pravé.
Ta b uľka poistiek
Page 278 of 431
12 V batéria
Batéria sa nachádza pod kapotou motora.
Pre prístup k svorke (+):
)
odistite kapotu vnútorným ovládačom a
následne vonkajším ovládačom,
)
nadvihnite kapotu a upevnite ju pomocu
podpery,
)
nadvihnite plastový kryt, aby ste získali
prístup ku svorke (+).
Prístup k batérii
Po opakovanej montáži batérie funkcia
Stop & Start nebude aktívna skôr,
než po tr valom znehybnení vozidla,
ktorého tr vanie závisí od klimatických
podmienok a stavu nabitia batérie
(približne až 8 hodín).
Prítomnosť tohto štítku, najmä pri
funkcii Stop & Start, indikuje použitie
12 V olovenej batérie, ktorá je založená
na osobitnej technológii, vyznačuje
sa osobitnými charakteristikami a
v prípade potreby odpojenia alebo
výmeny si vyžaduje výlučne zásah
servisnej siete CITROËN alebo
odborného servisu.
Pred každým zákrokom
Zaparkujte vozidlo, zatiahnite
parkovaciu brzdu, umiestnite radiacu
páku na neutrál a následne vypnite
zapaľovanie.
Uistite sa, či je všetko elektrické
vybavenie vozidla vypnuté.
Postup pri štartovaní motora pomocou inej
batérie alebo pri dobíjaní vašej vybitej batérie.
Page 279 of 431
277Praktické informácie
)
Pripojte čer vený kábel na kladný pól (+)
poškodenej batérie A
, potom na kladný pól
(+) pomocnej batérie B
.
)
Pripojte koniec zeleného alebo čierneho
kábla na záporný pól (-) pomocnej batérie
B
(alebo na kostru pomocného vozidla).
)
Pripojte druhý koniec zeleného alebo
čierneho kábla na kostru C
poškodeného
vozidla (alebo na držiak motora).
)
Naštartujte motor pomocného vozidla a
ponechajte ho v chode po dobu niekoľkých
minút.
)
Uveďte štartér poškodeného vozidla do
činnosti a ponechajte motor v chode.
Ak sa motor okamžite neuvedie do činnosti,
vypnite zapaľovanie a skôr ako pokus o
naštartovanie zopakujete chvíľu počkajte.
)
Počkajte na pokles otáčok a následne
odpojte pomocné káble v opačnom poradí.
Štartovanie pomocou inej
batérie
V prípade vybitia batérie na Vašom vozidle,
môže byť motor naštartovaný pomocou
náhradnej batérie (externá batéria alebo
batéria iného vozidla) a náhradných káblov.
Vopred skontrolujte či má náhradná
batéria nominálne napätie 12 V a
kapacitu minimálne rovnú kapacite
vybitej batérie.
Nikdy neštartujte motor pri pripojení
nabíjačky batérie.
Nikdy neodpájajte svorku kladného
pólu (+) pri motore v chode.
Pred odpojením
Skôr ako odpojíte batériu, musíte počkať
2 minúty po vypnutí zapaľovania.
Pred opojením batériu zatvorte okná a dvere
vozidla.
Page 280 of 431
Dobíjanie batérie pomocou
nabíjačky batérie
)
Odpojte batériu vozidla.
)
Dodržiavajte pokyny výrobcu nabíjačky.
)
Opäť pripojte batériu, začnite na zápornom
póle (-).
)
Skontrolujte čistotu pólov a svoriek. V
prípade, ak sú zasulfátované (pokryté
bielou alebo nazelenalou vrstvou),
odmontujte ich a vyčistite.
S funkciou Stop & Start si dobitie
batérie nevyžaduje odpojenie.
Reinicializácia po
opätovnom pripojení batérie
Vždy po opätovnom pripojení batérie zapnite
zapaľovanie a skôr než naštartujete, počkajte
najmenej jednu minútu, aby ste umožnili
inicializáciu elektronických systémov.
Podľa príslušných kapitol môžete sám/sama
inicializovať:
- sekvenčné elektrické stierače skiel,
- dátum a čas,
- nastavenia autorádia alebo palubného
navádzacieho systému.
Po zapnutí zapaľovania skontrolujte, či
sa nezobrazila správa o poruche alebo
či nesvieti výstražná kontrolka.
Ak však po týchto manipulačných
úkonoch pretrvávajú menšie poruchy,
obráťte sa na ser visnú sieť CITROËN
alebo na odborný ser vis.
)
Založte otvorený krúžok E
kábla na kladnú
svorku (+) batérie.
)
Kolmo zatlačte na objímku 1
, čím
dosiahnete jej správne dosadnutie k batérii.
)
Zaistite objímku sklopením páčky D
.
Spätné pripojenie
svorky (+)
Odpojenie svorky (+)
)
Nadvihnite páčku D
na maximum pre
odomknutie krúžku E
.
Netlačte na páčku nasilu, pretože ak je
objímka nesprávne založená, zaistenie
nie je možné, postup zopakujte.
