Page 271 of 431
269Praktické informace

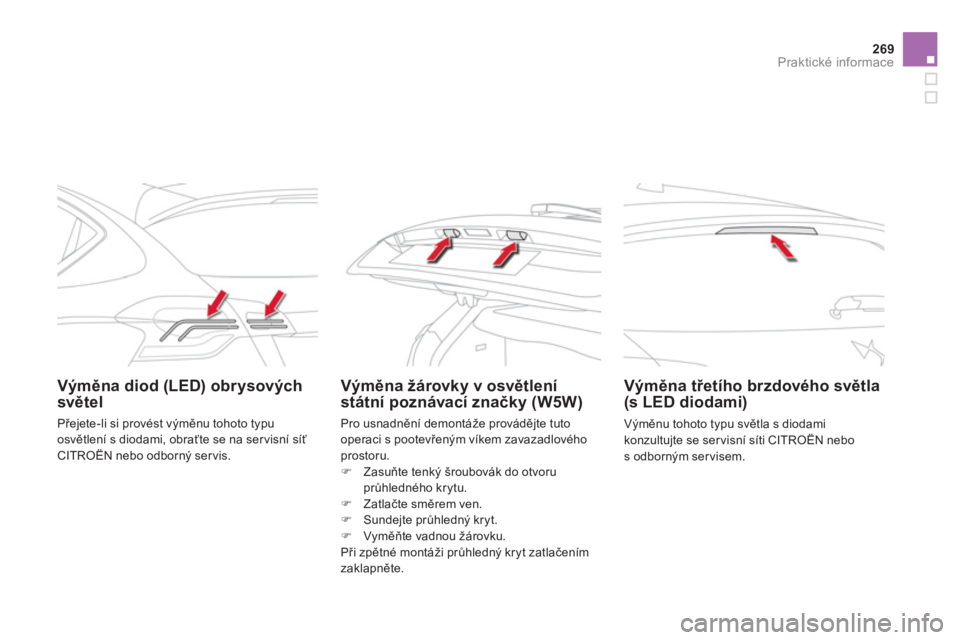

Výměna diod (LED) obrysových
světel
Výměna žárovky v osvětlení
státní poznávací značky (W5W)
Výměna třetího brzdového světla
(s LED diodami)
Výměnu tohoto typu světla s diodami
konzultujte se ser visní síti CITROËN nebo
s odborným ser visem.
Přejete-li si provést výměnu tohoto typu
osvětlení s diodami, obraťte se na servisní síť
CITROËN nebo odborný ser vis. Pro usnadnění demontáže provádějte tuto
operaci s pootevřeným víkem zavazadlového
prostoru.
)
Zasuňte tenký šroubovák do otvoru
průhledného krytu.
)
Zatlačte směrem ven.
)
Sundejte průhledný kryt.
)
Vyměňte vadnou žárovku.
Při zpětné montáži průhledný kryt zatlačením
zaklapněte.
Page 272 of 431

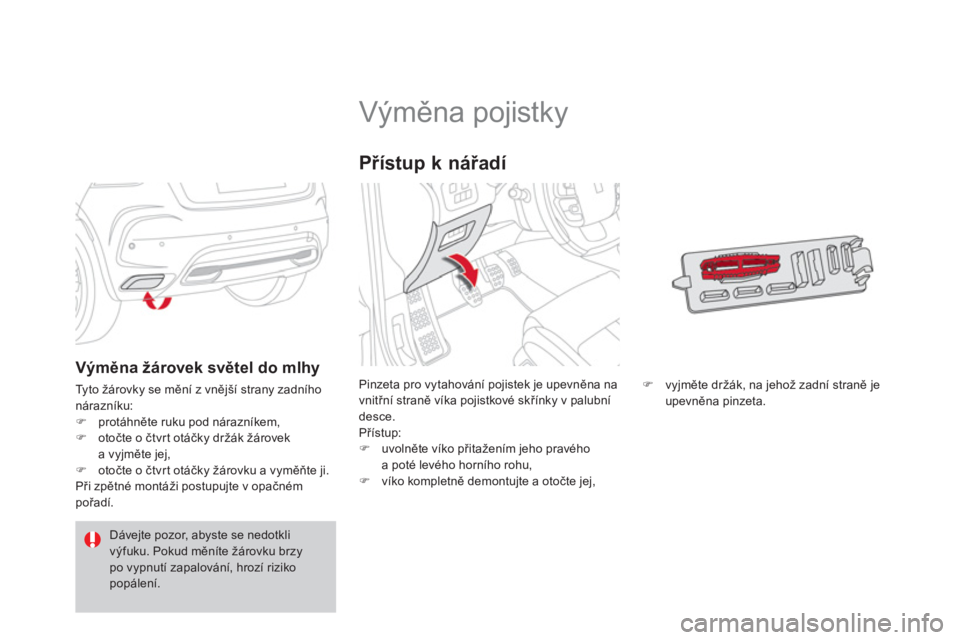

Výměna pojistky
Pinzeta pro vytahování pojistek je upevněna na
vnitřní straně víka pojistkové skřínky v palubní
desce.
Přístup:
)
uvolněte víko přitažením jeho pravého
a poté levého horního rohu,
)
víko kompletně demontujte a otočte jej,
Přístup k nářadí
)
vyjměte držák, na jehož zadní straně je
upevněna pinzeta.
Výměna žárovek světel do mlhy
Tyto žárovky se mění z vnější strany zadního
nárazníku:
)
protáhněte ruku pod nárazníkem,
)
otočte o čtvrt otáčky držák žárovek
a vyjměte jej,
)
otočte o čtvrt otáčky žárovku a vyměňte ji.
Při zpětné montáži postupujte v opačném
pořadí.
Dávejte pozor, abyste se nedotkli
výfuku. Pokud měníte žárovku brzy
po vypnutí zapalování, hrozí riziko
popálení.
Page 273 of 431
271Praktické informace
Montáž elektrického
příslušenství
Elektrický obvod vozidla je navržen tak,
aby mohl pracovat se sériovým a na
přání montovaným vybavením.
Před montáží dalšího vybavení nebo
elektrických doplňků do vozidla se
poraďte s pracovníky sítě CITROËN
nebo odborného servisu.
CITROËN odmítá odpovědnost za
náklady na opravu vozidla nebo za
poruchy jeho funkce způsobené
montáží doplňkového vybavení,
které není dodáváno a doporučeno
společností CITROËN a nebylo
namontováno podle jejích předpisů,
zejména je-li celková spotřeba
dodatečně připojených přístrojů větší
než 10 mA.

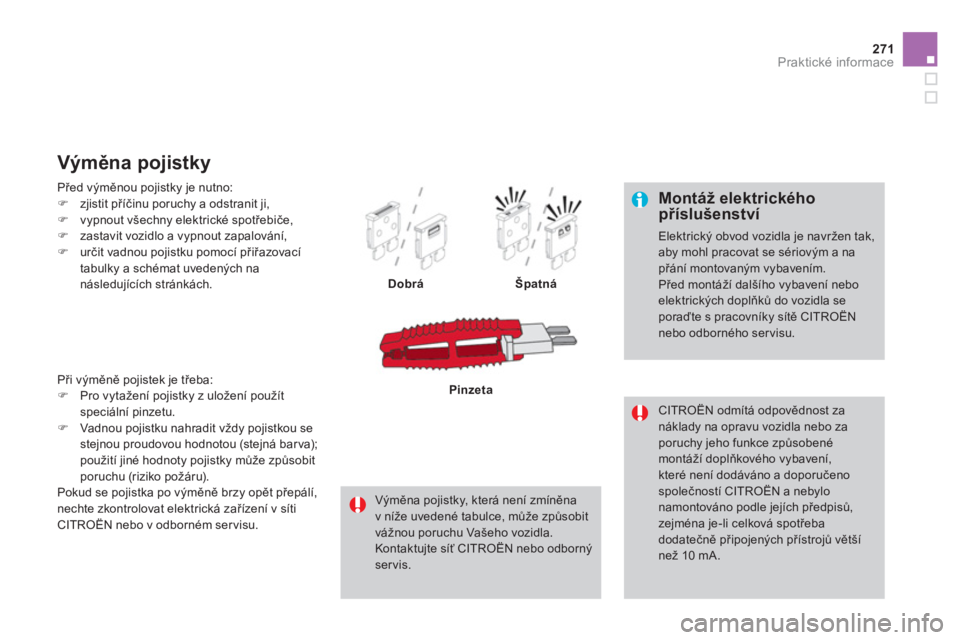

Před výměnou pojistky je nutno:
)
zjistit příčinu poruchy a odstranit ji,
)
vypnout všechny elektrické spotřebiče,
)
zastavit vozidlo a vypnout zapalování,
)
určit vadnou pojistku pomocí přiřazovací
tabulky a schémat uvedených na
následujících stránkách.
Výměna pojistky
Dobrá
Špatná
Výměna pojistky, která není zmíněna
v níže uvedené tabulce, může způsobit
vážnou poruchu Vašeho vozidla.
Kontaktujte síť CITROËN nebo odborný
servis.
Pinzeta
Při výměně pojistek je třeba:
)
Pro vytažení pojistky z uložení použít
speciální pinzetu.
)
Vadnou pojistku nahradit vždy pojistkou se
stejnou proudovou hodnotou (stejná bar va);
použití jiné hodnoty pojistky může způsobit
poruchu (riziko požáru).
Pokud se pojistka po výměně brzy opět přepálí,
nechte zkontrolovat elektrická zařízení v síti
CITROËN nebo v odborném servisu.
Page 274 of 431
Pojistky v palubní desce
Pojistkové skříňky se nacházejí ve spodní části
palubní desky (na levé straně).
Přístup k pojistkám
)
Viz odstavec „Přístup k nářadí“.
Page 275 of 431
273Praktické informace
Pojistková skříňka 1
Č. pojistky
Hodnota
Funkce
F8
3 A
Siréna alarmu, řídicí jednotka alarmu.
F13
10 A
Zapalovač cigaret.
F14
10 A
Zásuvka 12 V v zavazadlovém prostoru.
F16
3 A
Osvětlení velkého multifunkčního úložného prostoru, zadní
bodová svítidla, osvětlení odkládací schránky.
F17
3 A
Osvětlení slunečních clon, přední bodová svítidla.
F28
15 A
Autorádio, autorádio (z příslušenství).
F30
20 A
Zadní stěrač.
F32
10 A
Zesilovač Hi-Fi.
Pojistková skříňka 2
Č. pojistky
Hodnota
Funkce
F36
15 A
Zásuvka 12 V.
F37
–
Nepoužito.
F38
–
Nepoužito.
F39
–
Nepoužito.
F40
25 A
Zásuvka 230 V/50 Hz.
Tabulky pojistek
Page 276 of 431
Pojistková skřínka se nachází v motorovém
prostoru v blízkosti akumulátoru (na levé
straně).
Přístup k pojistkám
)
Vycvakněte víko.
)
Vyměňte pojistku (viz příslušný odstavec).
)
Po opravě víko velmi pečlivě uzavřete, aby
byla zaručena těsnost pojistkové skřínky.
Pojistky v motorovém
prostoru
Page 277 of 431
275Praktické informace
Č. pojistky
Hodnota
Funkce
F19
30 A
Nízká/vysoká rychlost stírání čelního skla.
F20
15 A
Čerpadlo ostřikovače skel vpředu a vzadu.
F21
20 A
Čerpadlo ostřikovače světlometů.
F22
15 A
Houkačka.
F23
15 A
Dálkové světlo vpravo.
F24
15 A
Dálkové světlo vlevo.
F27
5 A
Potkávací světlo vlevo.
F28
5 A
Potkávací světlo vpravo.
Tabulka pojistek
Page 278 of 431
Autobaterie 12 V
Akumulátor je umístěn pod kapotou motoru.
Pro přístup ke svorce (+):
)
otevřete kapotu pomocí ovladače v
interiéru vozidla a poté odjistěte,
)
nadzvedněte kapotu a zajistěte ji vzpěrou,
)
pro přístup ke svorce (+) nadzvedněte
plastový kryt.
Přístup k akumulátoru
Po zpětné montáži akumulátoru bude
systém Stop & Start aktivní až po určité
době nepřetržitého odstavení vozidla,
jejíž délka závisí na klimatických
podmínkách a stavu nabití akumulátoru
(až 8 hodin).
Přítomnost tohoto štítku, zejména
v souvislosti se systémem Stop &
Start, signalizuje použití olověného
akumulátoru 12 V se specifickými
vlastnostmi, jehož odpojení nebo
výměnu je třeba vždy svěřit výhradně
síti CITROËN nebo jinému odbornému
servisu.
Před jakýmkoliv zásahem
Znehybněte vozidlo, zatáhněte
parkovací brzdu, zařaďte neutrál a poté
vypněte zapalování.
Zkontrolujte, zda jsou všechna
elektrická zařízení vypnutá.
Pracovní postup pro nastar tování motoru
pomocí jiné autobaterie nebo pro dobití vybité
autobaterie.
Page 279 of 431
277Praktické informace
)
Připojte čer vený kabel ke svorce kladného
pólu (+) vybité autobaterie A
, poté ke
svorce (+) pomocné baterie B
.
)
Připojte jeden konec zeleného nebo
černého kabelu ke svorce záporného pólu
(-) pomocné baterie B
(nebo ke kostřicímu
bodu pomocného vozidla).
)
Připojte druhý konec zeleného nebo
černého kabelu ke kostřicímu bodu C
startovaného vozidla (nebo k držáku
motoru).
)
Nastartujte motor pomocného vozidla a
nechte jej běžet po dobu několika minut.
)
Zapněte startér startovaného vozidla a
nechte běžet motor.
Pokud motor ihned nenastartuje, vypněte
zapalování a před dalším pokusem o
nastartování chvíli vyčkejte.
)
Vyčkejte na návrat na volnoběžné otáčky,
poté odpojte pomocné kabely v opačném
pořadí než při připojování.
Nastartování s pomocí jiné
baterie
Když je autobaterie Vašeho vozidla vybitá, je
možno motor nastartovat pomocí jiné baterie
(externí nebo jiného vozidla) a pomocných
kabelů.
Předem ověřte, že má pomocná
baterie jmenovité napětí 12 V a
kapacitu minimálně stejnou jako vybitá
autobaterie.
Nestartujte motor připojením nabíječky
autobaterií.
Neodpojujte svorku kladného pólu (+)
za chodu motoru.
Před odpojením
Před odpojením akumulátoru je nezbytné
vypnout zapalování a vyčkat 2 minuty.
Před odpojením akumulátoru zavřete okna a
dveře.
Page 280 of 431
Dobití autobaterie
dobíječkou
)
Odpojte autobaterii vozidla.
)
Řiďte se návodem k obsluze vydaným
výrobcem dobíječky.
)
Připojte autobaterii počínaje svorkou
záporného pólu (-).
)
Ověřte čistotu pólů a svorek. Jsou-li
pokryty síranem (bělavé nebo nazelenalé
usazeniny), odmontujte je a očistěte.
Dobíjení akumulátoru systému Stop &
Start nevyžaduje jeho odpojení.
Reinicializace po
opětovném připojení
Po připojení akumulátoru zapněte zapalování
a před nastartováním vozidla vyčkejte alespoň
jednu minutu na inicializování elektronických
systémů.
Podle pokynů v příslušných kapitolách je třeba
reinicializovat (vlastními silami):
- sekvenční otevírání oken,
- datum a čas,
- nastavení autorádia a navigačního
přístroje.
Po zapnutí zapalování zkontrolujte
absenci chybových hlášení nebo
rozsvícení varovných kontrolek.
Pokud po těchto operacích přetrvávají
drobné problémy, obraťte se na
servisní síť CITROËN nebo na jiný
odborný ser vis.
)
Položte otevřenou svěrnou objímku E
kabelu na výstup kladného pólu baterie.
)
Zatlačte na svěrnou objímku svisle dolů pro
její řádné umístění na baterii.
)
Zajistěte svěrnou objímku sklopením
páčky D
.
Připojení svorky (+)
Odpojení svorky (+)
)
Zvedněte páčku D
zcela nahoru pro
odjištění kroužku E
.
Netlačte na páčku silou, protože v případě
špatného umístění svěrné objímky
nebude zajištění možné; v takovém
případě zopakujte celý postup od začátku.
