CITROEN DS4 2015 Instrukcja obsługi (in Polish)

279
DS4_pl_Chap10_info-pratiques_ed02-2015

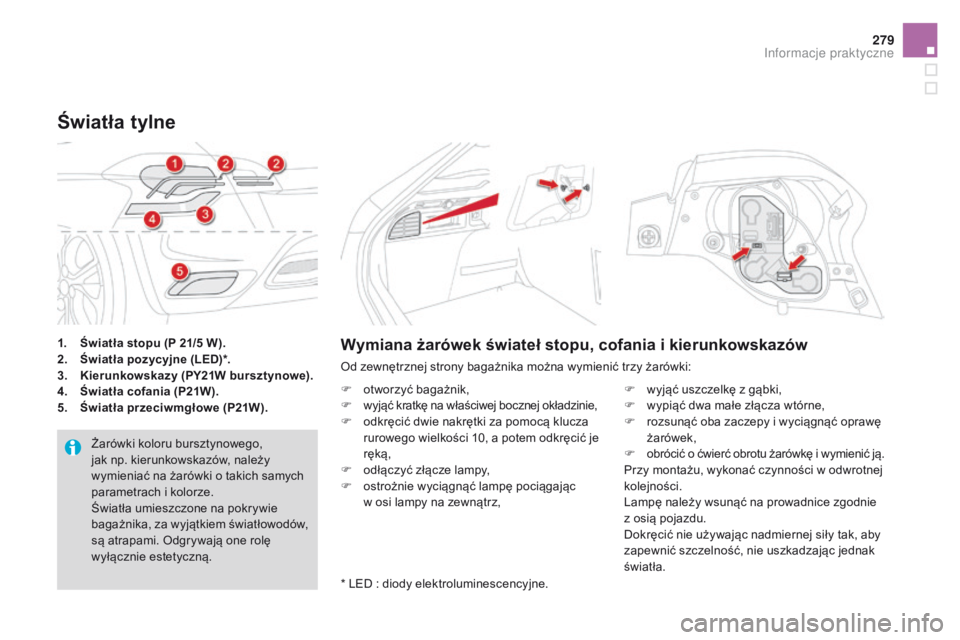

1. Światła stopu (P 21/5 W).
2. Ś wiatła pozycyjne (LED)*.
3.

K
ierunkowskazy (PY21W bursztynowe).
4.

Åš
wiatła cofania (P21W).
5.

Åš
wiatła przeciwmgłowe (P21W).
Światła tylne
Żarówki koloru bursztynowego,
jak np. kierunkowskazów, należy
wymieniać na żarówki o takich samych
parametrach i kolorze.
Światła umieszczone na pokrywie
bagażnika, za wyjątkiem światłowodów,
sÄ… atrapami. OdgrywajÄ… one rolÄ™
wyłącznie estetyczną.
Wymiana żarówek świateł stopu, cofania i kierunkowskazów
Od zewnętrznej strony bagażnika można wymienić trzy żarówki:
F
o
tworzyć bagażnik,
F

w
yjąć kratkę na właściwej bocznej okładzinie,
F

o
dkręcić dwie nakrętki za pomocą klucza
rurowego wielkości 10, a potem odkręcić je
ręką,
F

o
dłączyć złącze lampy,
F

o
strożnie wyciągnąć lampę pociągając
w osi lampy na zewnÄ…trz, F

w
yjąć uszczelkę z gąbki,
F

w
ypiąć dwa małe złącza wtórne,
F

r
ozsunąć oba zaczepy i wyciągnąć oprawę
żarówek,
F
o

brócić o ćwierć obrotu żarówkę i wymienić ją.
Przy montażu, wykonać czynności w odwrotnej
kolejności.
Lampę należy wsunąć na prowadnice zgodnie
z osiÄ… pojazdu.
Dokręcić nie używając nadmiernej siły tak, aby
zapewnić szczelność, nie uszkadzając jednak
światła.
* LED : diody elektroluminescencyjne.
Informacje praktyczne

DS4_pl_Chap10_info-pratiques_ed02-2015

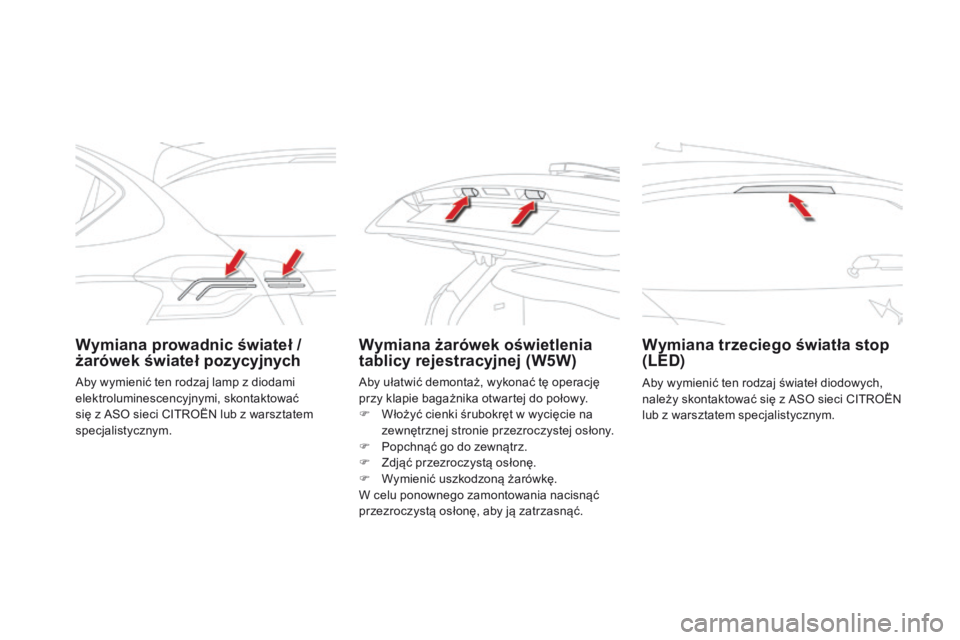

Wymiana prowadnic świateł /
żarówek świateł pozycyjnychWymiana żarówek oświetlenia
tablicy rejestracyjnej (W5W)Wymiana trzeciego światła stop
(LED)
Aby wymienić ten rodzaj świateł diodowych,
należy skontaktować się z ASO sieci CITROËN
lub z warsztatem specjalistycznym.
Aby wymienić ten rodzaj lamp z diodami
elektroluminescencyjnymi, skontaktować
się z ASO sieci CITROËN lub z warsztatem
specjalistycznym. Aby ułatwić demontaż, wykonać tę operację
przy klapie bagażnika otwartej do połowy.
F

W

łożyć cienki śrubokręt w wycięcie na
zewnętrznej stronie przezroczystej osłony.
F

P

opchnąć go do zewnątrz.
F

Z

djąć przezroczystą osłonę.
F

W

ymienić uszkodzoną żarówkę.
W celu ponownego zamontowania nacisnąć
przezroczystą osłonę, aby ją zatrzasnąć.

281
DS4_pl_Chap10_info-pratiques_ed02-2015

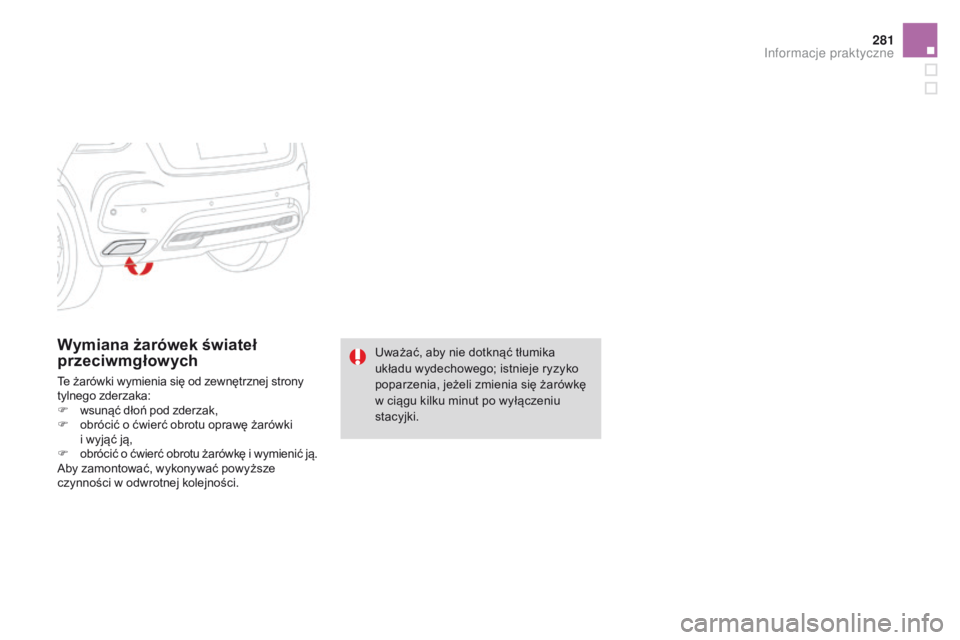

Wymiana żarówek świateł
przeciwmgłowych
Te żarówki wymienia się od zewnętrznej strony
tylnego zderzaka:
F
w
sunąć dłoń pod zderzak,
F
o

brócić o ćwierć obrotu oprawę żarówki
i wyjąć ją,
F
o

brócić o ćwierć obrotu żarówkę i wymienić ją.
Aby zamontować, wykonywać powyższe
czynności w odwrotnej kolejności. Uważać, aby nie dotknąć tłumika
układu wydechowego; istnieje ryzyko
poparzenia, jeżeli zmienia się żarówkę
w ciągu kilku minut po wyłączeniu
stacyjki.
Informacje praktyczne

DS4_pl_Chap10_info-pratiques_ed02-2015

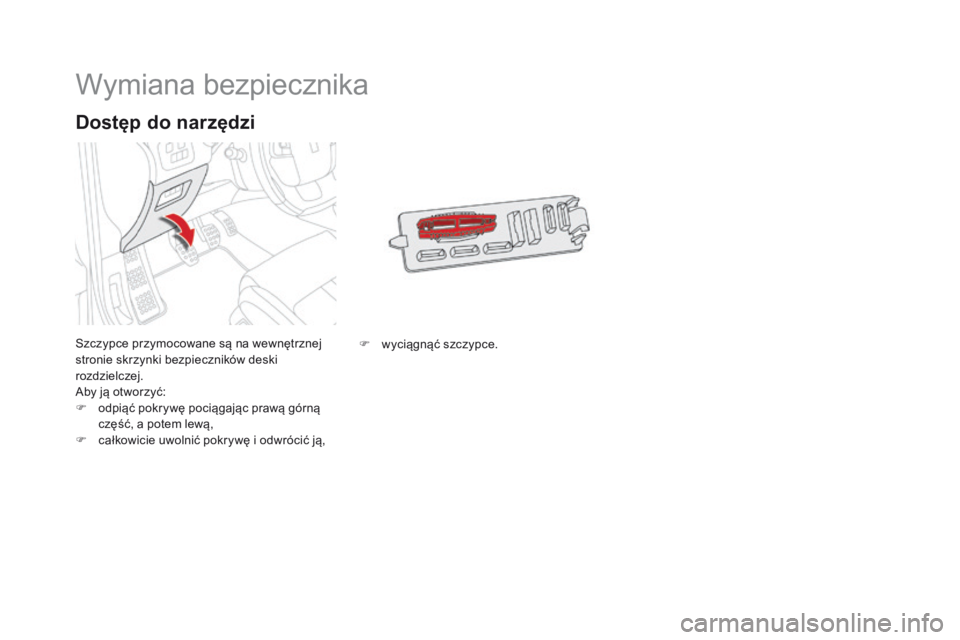

Wymiana bezpiecznika
Szczypce przymocowane są na wewnętrznej
stronie skrzynki bezpieczników deski
rozdzielczej.
Aby ją otworzyć:
F
o
dpiąć pokrywę pociągając prawą górną
część, a potem lewą,
F

c
ałkowicie uwolnić pokrywę i odwrócić ją,
Dostęp do narzędzi
F wyciągnąć szczypce.

283
DS4_pl_Chap10_info-pratiques_ed02-2015
Instalacja osprzętu
elektrycznego
Układ elektryczny w pojeździe został tak
zbudowany, aby działał z w yposażeniem
seryjnym lub opcjonalnym.
Przed instalacją innego wyposażenia
lub osprzętu elektrycznego w pojeździe
należy skontaktować się z ASO
sieci CITROËN lub z warsztatem
specjalistycznym.
CITROËN nie ponosi odpowiedzialności
za koszty zwiÄ…zane z naprawÄ…
pojazdu lub usterkÄ™ spowodowanÄ…
instalacją osprzętu dodatkowego,
niepochodzÄ…cego, niezalecanego
przez CITROËNA i zainstalowanego
niezgodnie z zaleceniami,
w szczególności dotyczy to urządzeń,
których łączny pobór prądu przekracza
10
mil

iamperów.

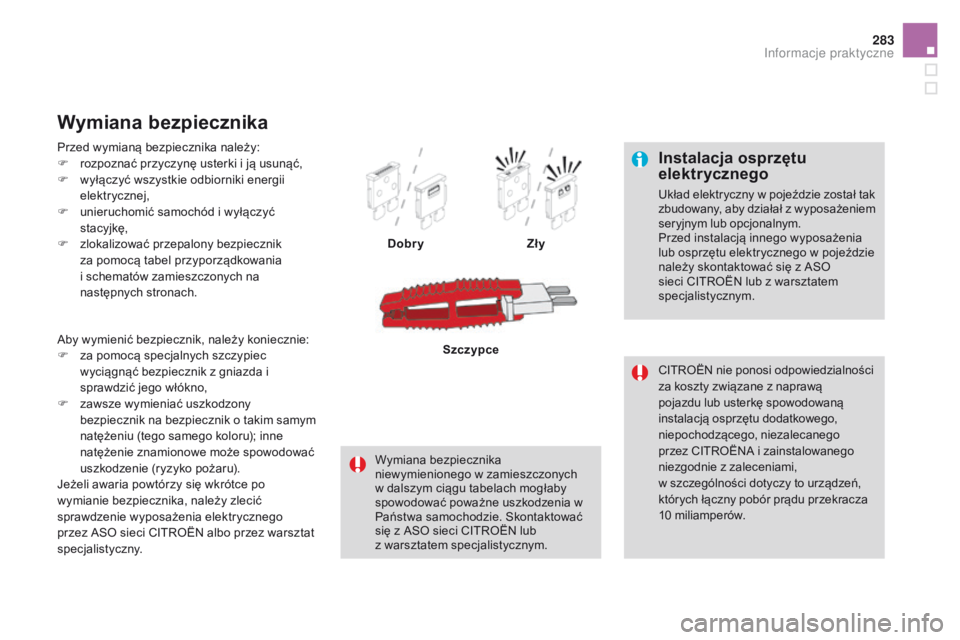

Przed wymianą bezpiecznika należy:
F

r

ozpoznać przyczynę usterki i ją usunąć,
F
w
yłączyć wszystkie odbiorniki energii
elektrycznej,
F

u

nieruchomić samochód i wyłączyć
stacyjkÄ™,
F

z

lokalizować przepalony bezpiecznik
za pomocÄ… tabel przyporzÄ…dkowania
i schematów zamieszczonych na
następnych stronach.
Wymiana bezpiecznika
Dobry ZÅ‚y
Wymiana bezpiecznika
niewymienionego w zamieszczonych
w dalszym ciągu tabelach mogłaby
spowodować poważne uszkodzenia w
Państwa samochodzie. Skontaktować
się z ASO sieci CITROËN lub
z warsztatem specjalistycznym. Szczypce
Aby wymienić bezpiecznik, należy koniecznie:
F

z

a pomocÄ… specjalnych szczypiec
wyciągnąć bezpiecznik z gniazda i
sprawdzić jego włókno,
F

z

awsze wymieniać uszkodzony
bezpiecznik na bezpiecznik o takim samym
natężeniu (tego samego koloru); inne
natężenie znamionowe może spowodować
uszkodzenie (ryzyko pożaru).
Jeżeli awaria powtórzy się wkrótce po
wymianie bezpiecznika, należy zlecić
sprawdzenie wyposażenia elektrycznego
przez ASO sieci CITROËN albo przez warsztat
specjalistyczny.
Informacje praktyczne

DS4_pl_Chap10_info-pratiques_ed02-2015

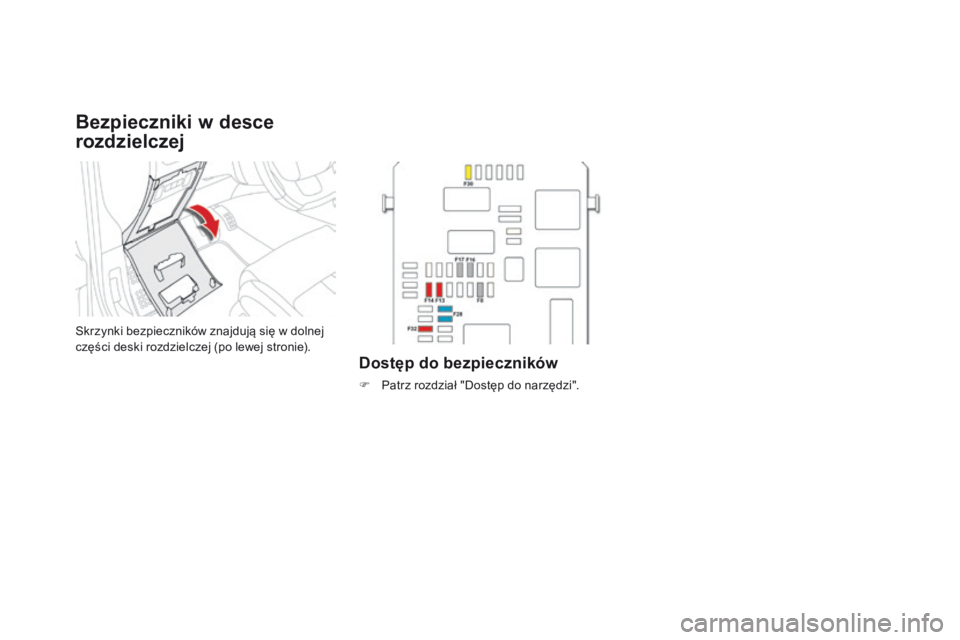

Bezpieczniki w desce
rozdzielczej
Skrzynki bezpieczników znajdują się w dolnej
części deski rozdzielczej (po lewej stronie).
Dostęp do bezpieczników
F Patrz rozdział "Dostęp do narzędzi".

285
DS4_pl_Chap10_info-pratiques_ed02-2015

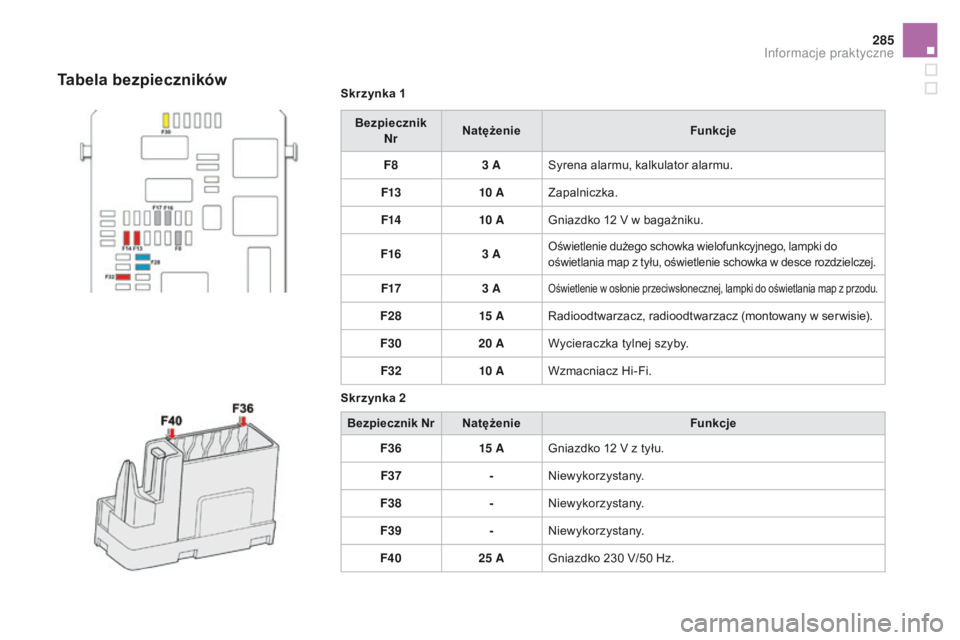

Skrzynka 1Bezpiecznik Nr Natężenie
Funkcje
F8 3
ASyrena alarmu, kalkulator alarmu.
F13 10


AZapalniczka.
F14 10


AGniazdko 12
V w bagażniku.
F16 3
A
Oświetlenie dużego schowka wielofunkcyjnego, lampki do
oświetlania map z tyłu, oświetlenie schowka w desce rozdzielczej.
F173 AOświetlenie w osłonie przeciwsłonecznej, lampki do oświetlania map z przodu.
F2815 ARadioodtwarzacz, radioodtwarzacz (montowany w ser wisie).
F30 20
AWycieraczka tylnej szyby.
F32 10


AWzmacniacz Hi-Fi.
Skrzynka 2
Bezpiecznik Nr Natężenie Funkcje
F36 15


AGniazdko 12
V z tyłu.
F37 -Niewykorzystany.
F38 -Niewykorzystany.
F39 -Niewykorzystany.
F40 25
AGniazdko 230
V/50 Hz.
Tabela bezpieczników
Informacje praktyczne

DS4_pl_Chap10_info-pratiques_ed02-2015

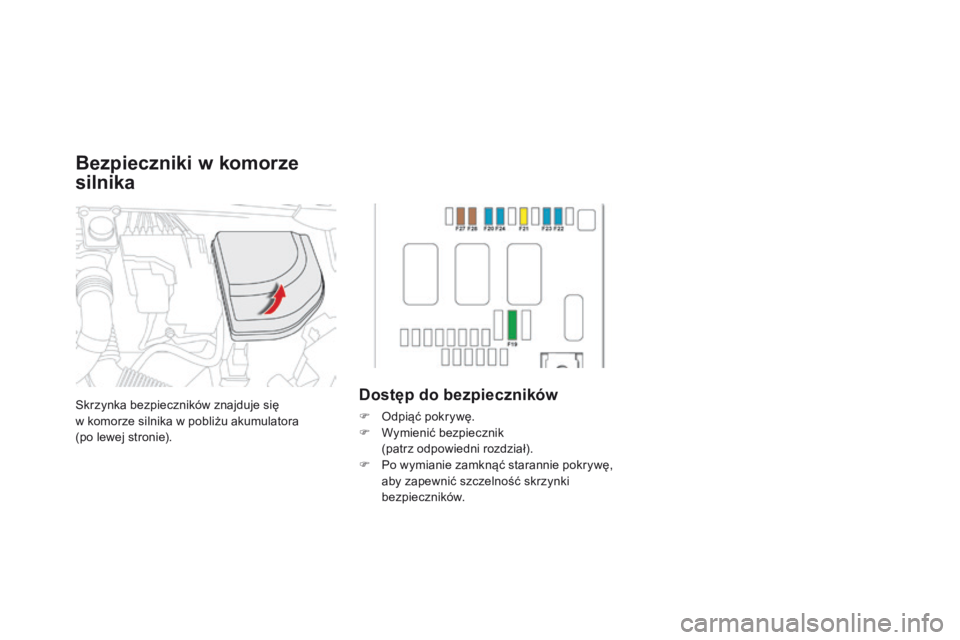

Skrzynka bezpieczników znajduje się
w komorze silnika w pobliżu akumulatora
(po lewej stronie).Dostęp do bezpieczników
F Odpiąć pokrywę.
F W ymienić bezpiecznik
(patrz odpowiedni rozdział).
F

P
o wymianie zamknąć starannie pokrywę,
aby zapewnić szczelność skrzynki
bezpieczników.
Bezpieczniki w komorze
silnika

287
DS4_pl_Chap10_info-pratiques_ed02-2015

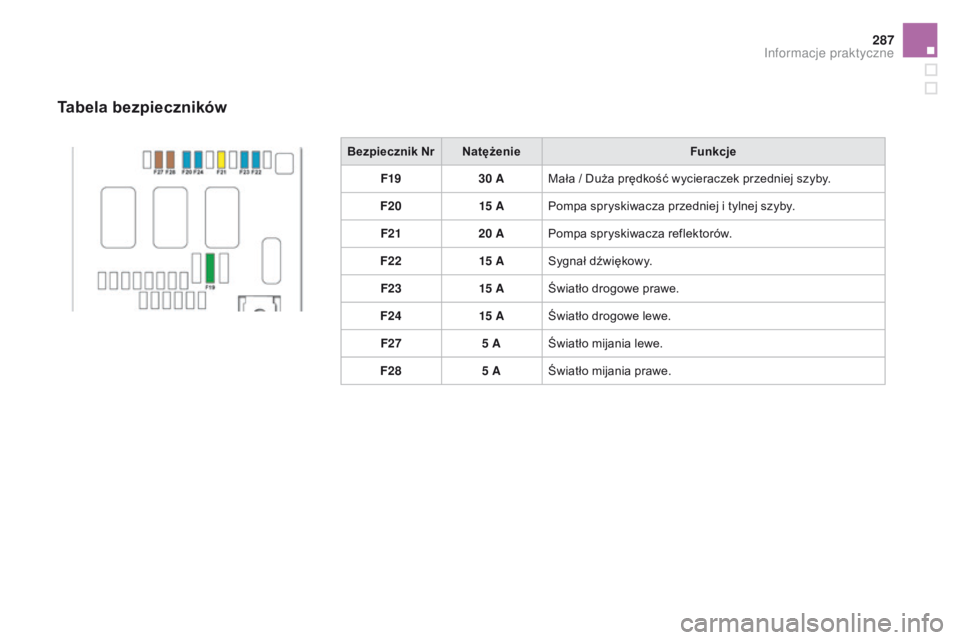

Bezpiecznik NrNatężenie Funkcje
F19 30
AMała / Duża prędkość wycieraczek przedniej szyby.
F20 15


APompa spryskiwacza przedniej i tylnej szyby.
F21 20
APompa spryskiwacza reflektorów.
F22 15


ASygnał dźwiękowy.
F23 15


AŚwiatło drogowe prawe.
F24 15


AŚwiatło drogowe lewe.
F27 5
AŚwiatło mijania lewe.
F28 5
AŚwiatło mijania prawe.
Tabela bezpieczników
Informacje praktyczne

DS4_pl_Chap10_info-pratiques_ed02-2015

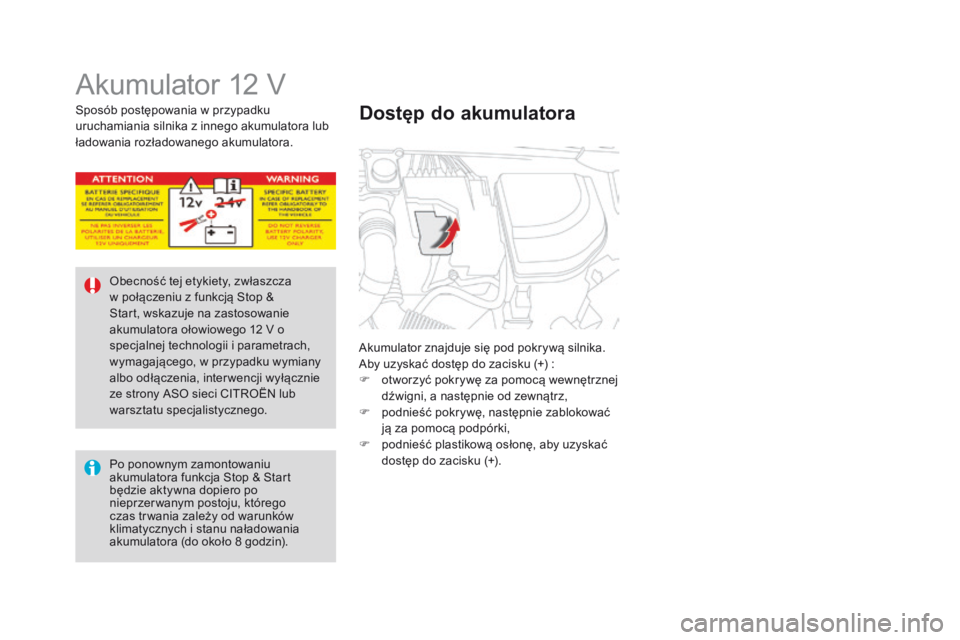

Akumulator 12 V
Akumulator znajduje siÄ™ pod pokrywÄ… silnika.
Aby uzyskać dostęp do zacisku (+) :
F
o
tworzyć pokrywę za pomocą wewnętrznej
dźwigni, a następnie od zewnątrz,
F

p
odnieść pokrywę, następnie zablokować
ją za pomocą podpórki,
F

p
odnieść plastikową osłonę, aby uzyskać
dostęp do zacisku (+).
Dostęp do akumulatora
Po ponownym zamontowaniu
akumulatora funkcja Stop & Start
będzie aktywna dopiero po
nieprzer wanym postoju, którego
czas tr wania zależy od warunków
klimatycznych i stanu naładowania
akumulatora (do około 8
godzin).
Obecność tej etykiety, zwłaszcza
w połączeniu z funkcją Stop &
Start, wskazuje na zastosowanie
akumulatora ołowiowego 12
V o
specjalnej technologii i parametrach,
wymagajÄ…cego, w przypadku wymiany
albo odłączenia, inter wencji wyłącznie
ze strony ASO sieci CITROËN lub
warsztatu specjalistycznego.
Sposób postępowania w przypadku
uruchamiania silnika z innego akumulatora lub
ładowania rozładowanego akumulatora.
