CITROEN DS4 2015 Manuales de Empleo (in Spanish)

249
DS4_es_Chap09_verifications_ed02-2015
El dispositivo reglamentario de
antiarranque del motor se activa
automáticamente cuando el depósito
de AdBlue
® está vacío.
Indicadores de autonomía
Cuando se alcanza la reserva del depósito
de AdBlue® o si se detecta un fallo de
funcionamiento del sistema anticontaminación
SCR, un indicador le permite conocer, al poner
el contacto, la estimación de kilómetros que
quedan por recorrer antes de que el motor de
arranque se bloquee.
Si se detecta simultáneamente un fallo y
nivel bajo de AdBlue
®, se indica la autonomía
mínima.
En caso de riesgo de ausencia de arranque debida a una falta de
aditivo AdBlue®
Autonomía superior a 2.400 km
A l poner el contacto, no se muestra
ninguna información relativa a la autonomía
automáticamente en el cuadro de a bordo.
Con el cuadro de a bordo de tipo 2,
la pulsación de este botón permite
visualizar momentáneamente la
autonomía de circulación.
Por encima de 5.000
km, el valor no se
especifica.
Cuadro de a bordo tipo 1
Autonomía comprendida entre 600 y 2.400 km
A l poner el contacto, el testigo UREA se
enciende acompañado de una señal sonora
y de la indicación temporal en el cuadro de
a bordo del mensaje "NO START IN" y de
una distancia, indicando la autonomía de
circulación expresada en kilómetros o millas
antes de que el arranque del motor se bloquee
(por ejemplo, "NO START IN 1.500
km"
significa "Arranque prohibido en 1.500
km").
Al circular, este mensaje se indica cada 300
km
mientras no se complete el nivel de aditivo.
Acuda a la red CITROËN o a un taller
cualificado para proceder a la realización de
una puesta a nivel de aditivo AdBlue
®.
También puede efectuar usted mismo la
puesta a nivel.
Consulte el apartado "Puesta a nivel".
Revisiones

Al poner el contacto, el testigo SERVICE
se enciende y el testigo UREA parpadea,
acompañados de una señal sonora y de la
indicación temporal en el cuadro de a bordo del
mensaje "NO START IN" y de una distancia,
indicando la autonomía de circulación expresada
en kilómetros o millas antes de que el arranque
del motor se bloquee (por ejemplo "NO START IN
600 km" significa "Arranque prohibido en 600 km").
Al circular, este mensaje se indica cada
30 segundos mientras no se complete el nivel
de aditivo.
Acuda a la red CITROËN o a un taller
cualificado para proceder a la realización de
una puesta a nivel de aditivo AdBlue
®.
También puede efectuar usted mismo la puesta
a nivel.
Consulte el apartado "Puesta a nivel".
En caso contrario, no podrá rearrancar el motor
del vehículo. Autonomía comprendida entre 0

y 600 km
Al poner el contacto, el testigo SERVICE
se enciende y el testigo UREA parpadea,
acompañados de una señal sonora y de la
indicación temporal en el cuadro de a bordo del
mensaje "NO START IN" y de 0 km
o millas - ("NO START IN 0 km" significa
"Arranque prohibido").
El depósito de AdBlue
® está vacío: el
dispositivo de antiarranque reglamentario
impide el rearranque del motor. Inmovilización por falta de aditivo AdBlue
®
Para poder arrancar el motor, le
recomendamos que acuda a la red
CITROËN o a un taller cualificado para
proceder a la realización de la puesta
a nivel necesaria. En caso de que lo
realice usted mismo, es necesario
que efectúe un repostaje de al menos
3,8
litros de AdBlue
® en el depósito de
aditivo.
Consulte el apartado "Puesta a nivel".

251
DS4_es_Chap09_verifications_ed02-2015
Cuadro de a bordo tipo 2
Al poner el contacto, el testigo UREA se
enciende acompañado de una señal sonora y
de la indicación de un mensaje (por ejemplo:
"Llene con aditivo anticontaminación:
Arranque prohibido en 1.500 km") indicando
la autonomía de circulación expresada en
kilómetros o millas.
Al circular, el mensaje se indica cada 300
km
mientras no se complete el nivel de aditivo.
Acuda a la red CITROËN o a un taller
cualificado para proceder a la realización de
una puesta a nivel de aditivo AdBlue
®.
También puede efectuar usted mismo la puesta
a nivel.
Consulte el apartado "Puesta a nivel". Autonomía comprendida entre 600

y 2.400 km
Al poner el contacto, el testigo SERVICE
se enciende y el testigo UREA parpadea,
acompañados de una señal sonora y de la
indicación de un mensaje (por ejemplo: "Llene
con aditivo anticontaminación: Arranque
prohibido en 600 km") indicando la autonomía
de circulación expresada en kilómetros o
millas.
Al circular, el mensaje se indica cada
30 segundos mientras no se complete el nivel
de aditivo.
Acuda a la red CITROËN o a un taller
cualificado para proceder a la realización de
una puesta a nivel de aditivo AdBlue
®.
También puede efectuar usted mismo la puesta
a nivel.
Consulte el apartado "Puesta a nivel".
En caso contrario, no podrá rearrancar el motor
del vehículo. Al poner el contacto, el testigo SERVICE
se enciende y el testigo UREA parpadea,
acompañados de una señal sonora y de la
indicación del mensaje: "Llene con aditivo
anticontaminación: Arranque prohibido".
El depósito de AdBlue
® está vacío: el
dispositivo de antiarranque reglamentario
impide el rearranque del motor.
Para poder arrancar el motor, le
recomendamos que acuda a la red
CITROËN o a un taller cualificado para
proceder a la puesta a nivel necesaria.
En caso de que lo realice usted mismo,
es necesario que efectúe un repostaje
de al menos 3,8

litros de AdBlue
® en el
depósito.
Consulte el apartado "Puesta a nivel".
Autonomía comprendida entre 0

y 600

km Inmovilización por falta de aditivo AdBlue
®
Revisiones

En caso de detección de un fallo de funcionamiento del sistema anticontaminación SCR
Cuando se superan los 1.100 km recorridos después de la confirmación del fallo de funcionamiento del sistema anticontaminación SCR se
a ctiva automáticamente un dispositivo de antiarranque del motor. En cuanto sea posible, lleve el vehículo a la red CITROËN o a un taller
cualificado para proceder a la revisión del sistema.
Los testigos UREA, SERVICE y autodiagnosis
del motor se encienden acompañados de una
señal sonora y de la indicación del mensaje
"Fallo anticontaminación".
La alerta se activa durante la circulación
cuando se detecta el fallo de funcionamiento
por primera vez y, posteriormente, cada vez
que se ponga el contacto mientras el fallo de
funcionamiento persista. En caso de detección de un fallo de
funcionamiento
Si se trata de un fallo de funcionamiento
temporal, la alerta desaparecerá
durante el siguiente trayecto, después
del control de autodiagnosis del sistema
anticontaminación SCR. Si se confirma el fallo del sistema SCR
(después de recorrer 50
km con la indicación
permanente de un fallo de funcionamiento) los
testigos SERVICE y autodiagnosis del motor
se encienden y el testigo UREA parpadea,
acompañados de una señal sonora y de la
indicación temporal en el cuadro de a bordo del
mensaje "NO START IN" y de una distancia,
que indica la autonomía de circulación
expresada en kilómetros o millas antes de que
el arranque del motor se bloquee - (por ejemplo
"NO START IN 600
km" significa "Arranque
prohibido en 600
km").
Durante la fase de circulación autorizada
(entre 1.100
km y 0 km)
Al circular, esta indicación se aparecerá
cada 30
segundos mientras que el fallo de
funcionamiento del sistema anticontaminación
SCR subsista.
La alerta se activará cada vez que ponga el
contacto.
Acuda a la red CITROËN o a un taller
cualificado lo antes posible.
En caso contrario, no podrá rearrancar el motor
del vehículo.
Cuadro de a bordo tipo 1

253
DS4_es_Chap09_verifications_ed02-2015
Arranque prohibidoHa superado el límite kilométrico
autorizado: el dispositivo antiarranque
impide el rearranque del motor.
Cada vez que se ponga el contacto, los testigos
SERVICE y autodiagnosis motor se encenderán
y el testigo UREA parpadeará, acompañados de
una señal sonora y de la indicación temporal en
el cuadro de a bordo del mensaje "NO START
IN" y de 0
km o millas - ("NO START IN 0 km"
significa "Arranque prohibido").
Para poder rearrancar el motor, deberá acudir
imperativamente a la red CITROËN o a un
taller cualificado.Cuadro de a bordo tipo 2
Cuando se superan los 1.100 km
r ecorridos después de la confirmación
del fallo de funcionamiento del sistema
anticontaminación SCR se activa
automáticamente un dispositivo de
antiarranque del motor. En cuanto
sea posible, lleve el vehículo a la red
CITROËN o a un taller cualificado para
proceder a la revisión del sistema.
En caso de detección de un fallo de funcionamiento del sistema
anticontaminación SCR
Los testigos UREA, SERVICE y autodiagnosis
del motor se encienden acompañados de una
señal sonora y de la indicación del mensaje
"Fallo anticontaminación".
La alerta se activa durante la circulación
cuando se detecta el fallo de funcionamiento
por primera vez y, posteriormente, cada vez
que se ponga el contacto mientras el fallo de
funcionamiento persista. En caso de detección de un fallo de
funcionamiento
Si se trata de un fallo de
funcionamiento temporal, la alerta
desaparecerá durante el siguiente
trayecto, después del control
de autodiagnosis del sistema
anticontaminación SCR.
Revisiones

Congelación del aditivo AdBlue®
El aditivo AdBlue® se congela a una
temperatura inferior a -11 °C.
El sistema SCR incluye un
dispositivo de calentamiento del
depósito de AdBlue
® que le permite
circular en condiciones climáticas
extremadamente frías.

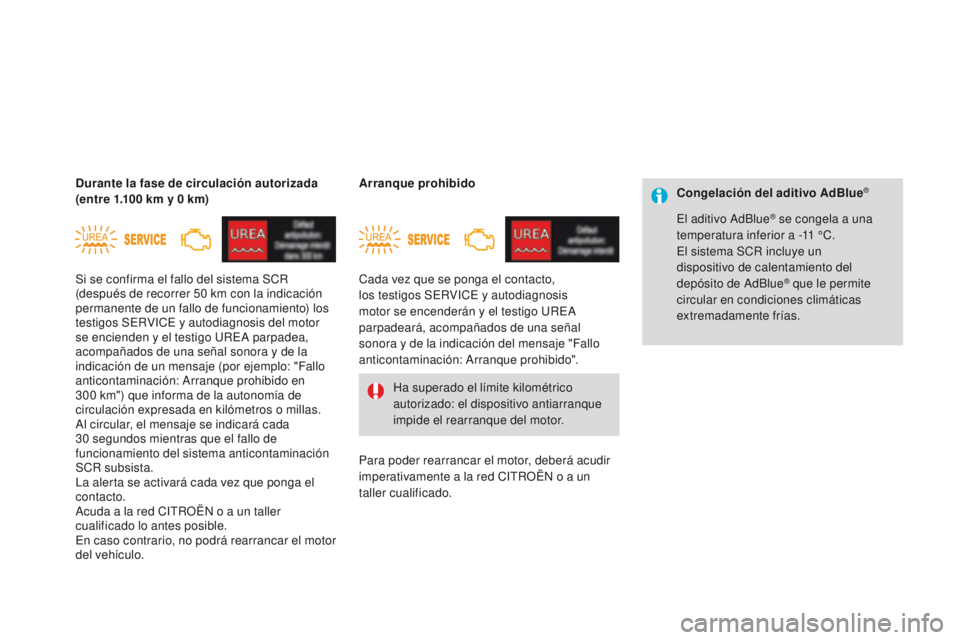

Si se confirma el fallo del sistema SCR
(después de recorrer 50

km con la indicación
permanente de un fallo de funcionamiento) los
testigos SERVICE y autodiagnosis del motor
se encienden y el testigo UREA parpadea,
acompañados de una señal sonora y de la
indicación de un mensaje (por ejemplo: "Fallo
anticontaminación: Arranque prohibido en
300

km") que informa de la autonomía de
circulación expresada en kilómetros o millas.
Al circular, el mensaje se indicará cada
30

segundos mientras que el fallo de
funcionamiento del sistema anticontaminación
SCR subsista.
La alerta se activará cada vez que ponga el
contacto.
Acuda a la red CITROËN o a un taller
cualificado lo antes posible.
En caso contrario, no podrá rearrancar el motor
del vehículo. Durante la fase de circulación autorizada
(entre 1.100

km y 0

km)
Cada vez que se ponga el contacto,
los testigos SERVICE y autodiagnosis
motor se encenderán y el testigo UREA
parpadeará, acompañados de una señal
sonora y de la indicación del mensaje "Fallo
anticontaminación: Arranque prohibido". Arranque prohibido
Ha superado el límite kilométrico
autorizado: el dispositivo antiarranque
impide el rearranque del motor.
Para poder rearrancar el motor, deberá acudir
imperativamente a la red CITROËN o a un
taller cualificado.

255
DS4_es_Chap09_verifications_ed02-2015

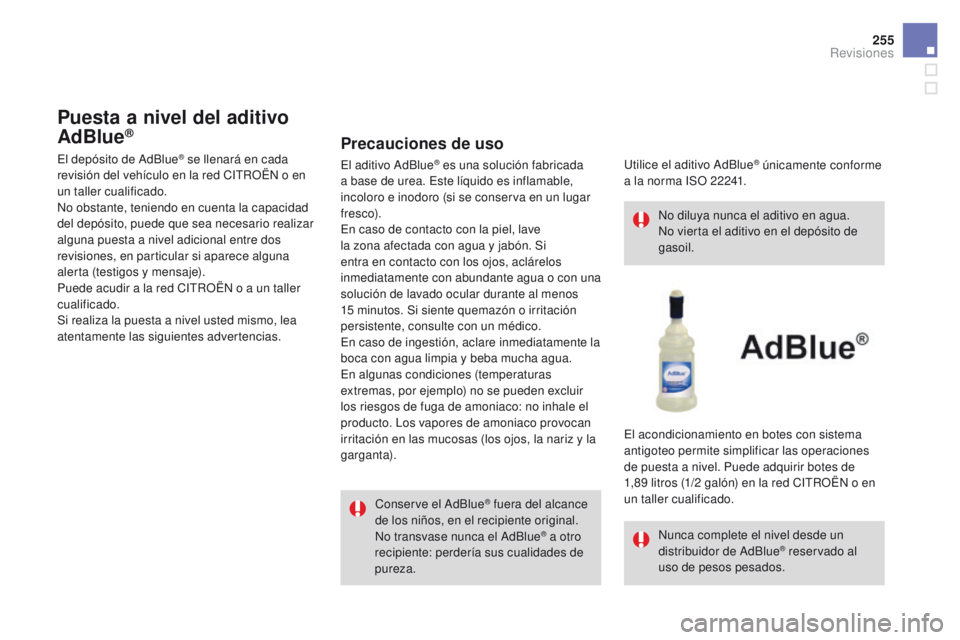

Puesta a nivel del aditivo
AdBlue®Precauciones de uso
Conserve el AdBlue® fuera del alcance
de los niños, en el recipiente original.
No transvase nunca el AdBlue
® a otro
recipiente: perdería sus cualidades de
pureza. No diluya nunca el aditivo en agua.
No vierta el aditivo en el depósito de
gasoil.
Nunca complete el nivel desde un
distribuidor de AdBlue® reservado al
uso de pesos pesados.
El aditivo AdBlue
® es una solución fabricada
a base de urea. Este líquido es inflamable,
incoloro e inodoro (si se conserva en un lugar
fresco).
En caso de contacto con la piel, lave
la zona afectada con agua y jabón. Si
entra en contacto con los ojos, aclárelos
inmediatamente con abundante agua o con una
solución de lavado ocular durante al menos
15

minutos. Si siente quemazón o irritación
persistente, consulte con un médico.
En caso de ingestión, aclare inmediatamente la
boca con agua limpia y beba mucha agua.
En algunas condiciones (temperaturas
extremas, por ejemplo) no se pueden excluir
los riesgos de fuga de amoniaco: no inhale el
producto. Los vapores de amoniaco provocan
irritación en las mucosas (los ojos, la nariz y la
garganta).
El depósito de AdBlue® se llenará en cada
revisión del vehículo en la red CITROËN o en
un taller cualificado.
No obstante, teniendo en cuenta la capacidad
del depósito, puede que sea necesario realizar
alguna puesta a nivel adicional entre dos
revisiones, en particular si aparece alguna
alerta (testigos y mensaje).
Puede acudir a la red CITROËN o a un taller
cualificado.
Si realiza la puesta a nivel usted mismo, lea
atentamente las siguientes advertencias. Utilice el aditivo AdBlue® únicamente conforme
a la norma ISO 22241.
El acondicionamiento en botes con sistema
antigoteo permite simplificar las operaciones
de puesta a nivel. Puede adquirir botes de
1,89

litros (1/2

galón) en la red CITROËN o en
un taller cualificado.
Revisiones

No guarde los botes de AdBlue® en el
vehículo.
Recomendaciones de
almacenamiento
El AdBlue® se congela por debajo de los -11°C
aproximadamente y se degrada a partir de los
25°C. Se recomienda almacenar los botes en un
lugar fresco y resguardados de los rayos solares.
En estas condiciones, el aditivo puede
conservarse al menos durante un año.
En caso de que el aditivo se haya congelado,
podrá utilizarse cuando se haya descongelado
completamente en un espacio a temperatura
ambiente. Antes de efectuar la puesta a nivel, asegúrese
de que el vehículo está estacionado en una
superficie plana y horizontal.
En condiciones de bajas temperaturas,
compruebe que la temperatura del vehículo es
superior a -11°C. En caso contrario, el AdBlue
®
puede estar congelado y no se podrá verter en
el depósito. Estacione el vehículo durante unas
horas en un local en el cual la temperatura sea
más alta para poder realizar la puesta a nivel.
Procedimiento
F Corte el contacto y retire la llave o, si su vehículo va equipado con el botón START/
STOP, púlselo para parar el motor. F

L
evante el suelo del maletero para acceder
al depósito de AdBlue
®. I
nmovilice el suelo fijando el cordón al
gancho del soporte de la bandeja.
F

S

uelte el obturador de plástico negro
utilizando la lengüeta.
F

I

nserte los tetones en el orificio y gire
el tapón azul 1/6

de vuelta en sentido
contrario a las agujas del reloj.
F

S

aque el tapón hacia arriba con cuidado,
sin soltarlo.

257
DS4_es_Chap09_verifications_ed02-2015
No deseche los botes de aditivo
AdBlue® junto con la basura doméstica.
Deposítelos en un contenedor
específico para este tipo de productos
o llévelos al punto de venta.
Importante: Si el depósito de AdBlue
®
de su vehículo está completamente
vacío (hecho que se confirma
mediante las indicaciones de alerta y
la imposibilidad de rearrancar el motor)
es imperativo efectuar una puesta a
nivel de 3,8

litros como mínimo
(es decir, dos botes de 1,89

litros). En caso de que el aditivo salga
proyectado, limpie inmediatamente
la zona con agua fría o con un paño
húmedo.
Si el aditivo se cristaliza, elimínelo con
una esponja y agua caliente.
Importante: Cuando efectúe una
puesta a nivel después de una
inmovilización por falta de aditivo
,
es imperativo esperar más o menos
5 minutos antes de volver a poner
el contacto, sin abrir la puer ta del
conductor, sin desbloquear el
vehículo, sin introducir la llave en el
contactor y sin introducir la llave del
sistema " Acceso y arranque manos
libres " en el habitáculo.
Ponga el contacto y, a continuación,
después de 10 segundos, arranque el
motor.
F

H

ágase con un bote de AdBlue
®. D
espués de comprobar la fecha de
caducidad, lea atentamente las consignas
de utilización que constan en la etiqueta
antes de verter el contenido del bote en el
depósito de AdBlue
® del vehículo. F
S
i al verter el contenido del bote se
derrama parte del producto, limpie la
zona alrededor del orificio de llenado del
depósito con un paño húmedo.
F
V
uelva a colocar el tapón azul en la boca
del depósito y gírelo un sexto de vuelta
en el sentido de las agujas del reloj al
máximo.
F

V
uelva a colocar el obturador de plástico
negro fijándolo en la trampilla.
F

S
uelte el cordón del gancho del soporte de
la bandeja y baje el suelo del maletero.
Revisiones

DS4_es_Chap10_info-pratiques_ed02-2015
Información práctica
