CITROEN DS4 2015 Manuales de Empleo (in Spanish)

279
DS4_es_Chap10_info-pratiques_ed02-2015
1. Luces de freno (P21/5W)
2. L uces de posición (LED) *
3.
I

ndicadores de dirección (PY21W
ámbar)
4.
L

uces de marcha atrás (P21W )
5.
L

uces antiniebla (P21W)

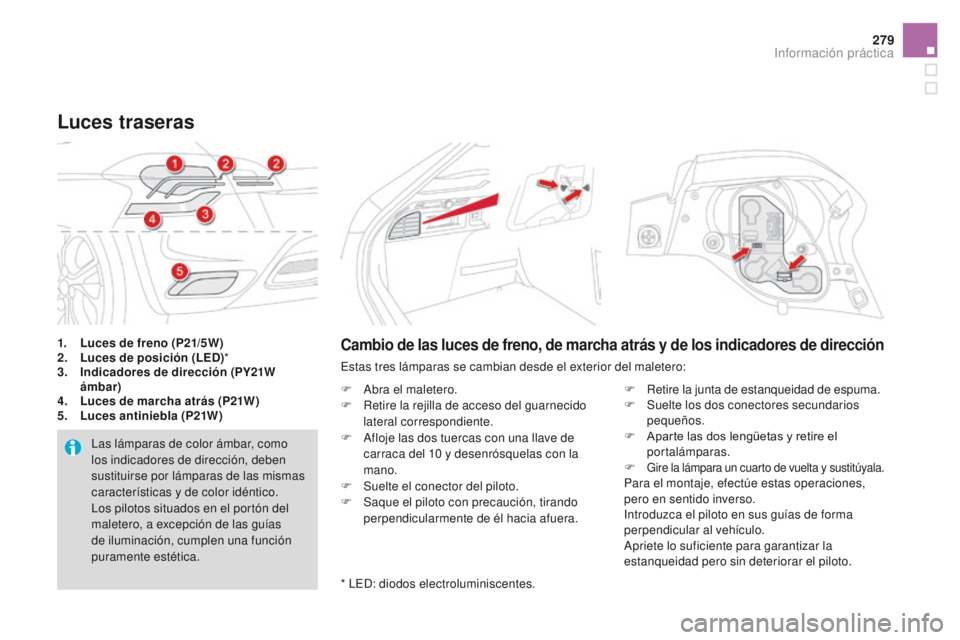

Luces traseras
Las lámparas de color ámbar, como
los indicadores de dirección, deben
sustituirse por lámparas de las mismas
características y de color idéntico.
Los pilotos situados en el portón del
maletero, a excepción de las guías
de iluminación, cumplen una función
puramente estética.
Cambio de las luces de freno, de marcha atrás y de los indicadores de dirección
Estas tres lámparas se cambian desde el exterior del maletero:
F
A
bra el maletero.
F

R
etire la rejilla de acceso del guarnecido
lateral correspondiente.
F

A
floje las dos tuercas con una llave de
carraca del 10
y desenrósquelas con la
mano.
F

S
uelte el conector del piloto.
F

Sa
que el piloto con precaución, tirando
perpendicularmente de él hacia afuera. F

R
etire la junta de estanqueidad de espuma.
F

S
uelte los dos conectores secundarios
pequeños.
F

A
parte las dos lengüetas y retire el
portalámparas.
F

Gire la lámpara un cuarto de vuelta y sustitúyala.Para el montaje, efectúe estas operaciones,
pero en sentido inverso.
Introduzca el piloto en sus guías de forma
perpendicular al vehículo.
Apriete lo suficiente para garantizar la
estanqueidad pero sin deteriorar el piloto.
* LED: diodos electroluminiscentes.
Información práctica

DS4_es_Chap10_info-pratiques_ed02-2015

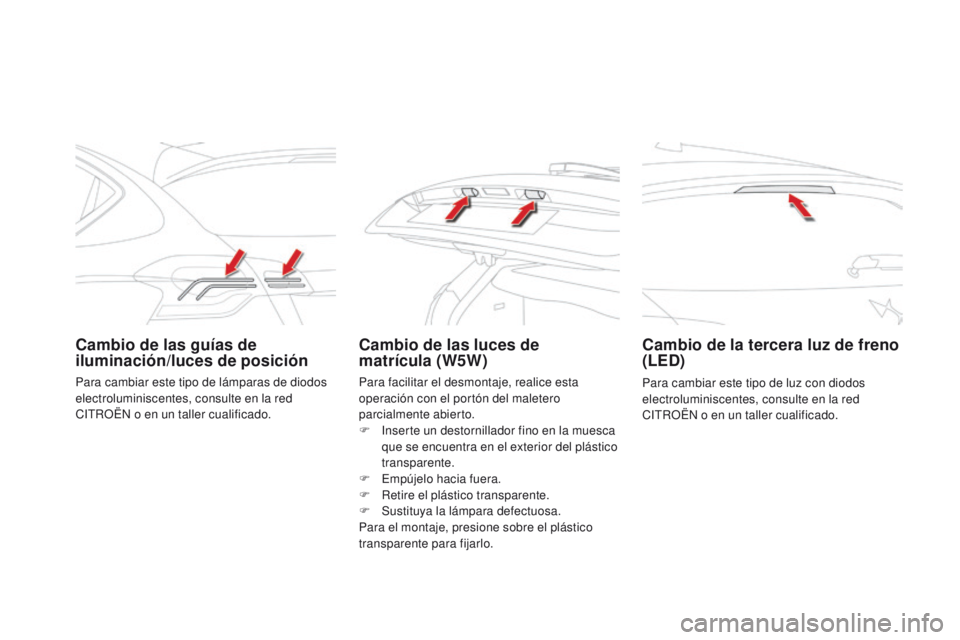

Cambio de las guías de
iluminación/luces de posiciónCambio de las luces de
matrícula (W5W)Cambio de la tercera luz de freno
(LED)
Para cambiar este tipo de luz con diodos
electroluminiscentes, consulte en la red
CITROËN o en un taller cualificado.
Para cambiar este tipo de lámparas de diodos
electroluminiscentes, consulte en la red
CITROËN o en un taller cualificado.
Para facilitar el desmontaje, realice esta
operación con el portón del maletero
parcialmente abierto.
F

I

nserte un destornillador fino en la muesca
que se encuentra en el exterior del plástico
transparente.
F

E

mpújelo hacia fuera.
F

R

etire el plástico transparente.
F

S

ustituya la lámpara defectuosa.
Para el montaje, presione sobre el plástico
transparente para fijarlo.

281
DS4_es_Chap10_info-pratiques_ed02-2015

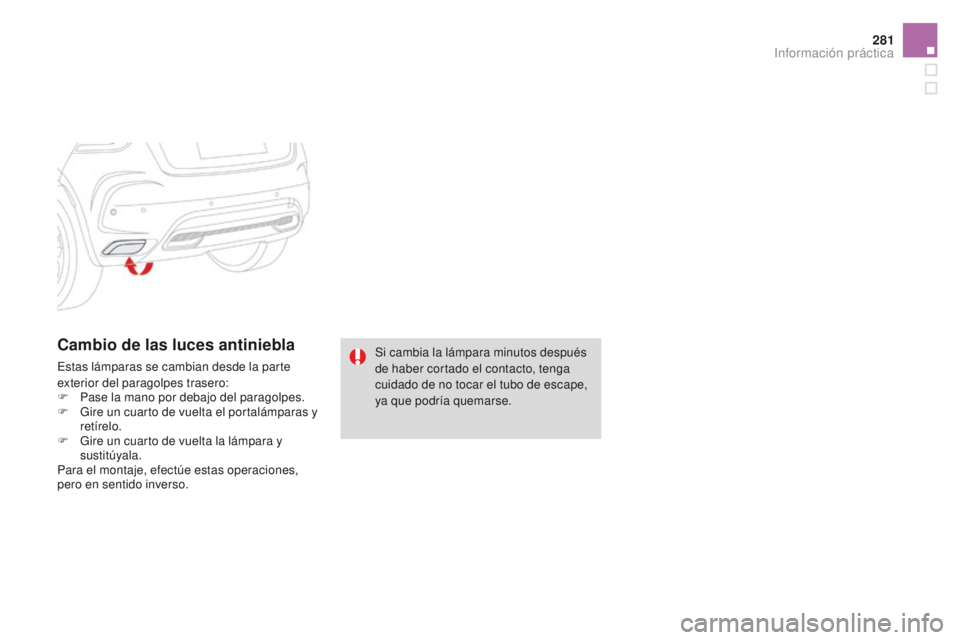

Cambio de las luces antiniebla
Estas lámparas se cambian desde la parte
exterior del paragolpes trasero:
F
P
ase la mano por debajo del paragolpes.
F

G
ire un cuarto de vuelta el portalámparas y
retírelo.
F

G
ire un cuarto de vuelta la lámpara y
sustitúyala.
Para el montaje, efectúe estas operaciones,
pero en sentido inverso. Si cambia la lámpara minutos después
de haber cortado el contacto, tenga
cuidado de no tocar el tubo de escape,
ya que podría quemarse.
Información práctica

DS4_es_Chap10_info-pratiques_ed02-2015

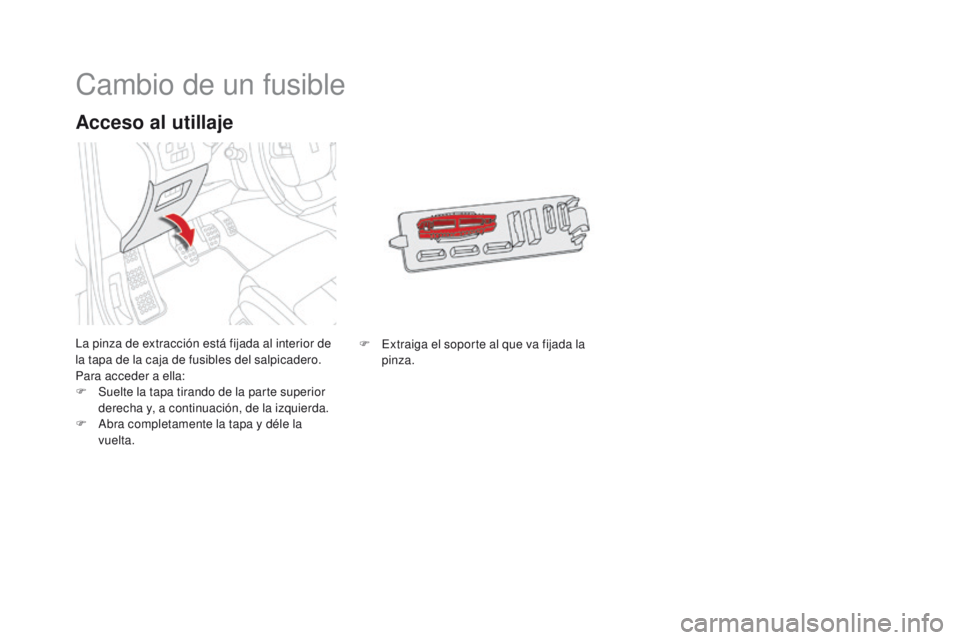

Cambio de un fusible
La pinza de extracción está fijada al interior de
la tapa de la caja de fusibles del salpicadero.
Para acceder a ella:
F
S
uelte la tapa tirando de la parte superior
derecha y, a continuación, de la izquierda.
F

A
bra completamente la tapa y déle la
vuelta.
Acceso al utillaje
F Extraiga el soporte al que va fijada la pinza.

283
DS4_es_Chap10_info-pratiques_ed02-2015
Instalación de accesorios
eléctricos
El circuito eléctrico del vehículo está
concebido para funcionar con los
equipamientos de serie u opcionales.
Antes de instalar otros equipamientos
o accesorios eléctricos en el vehículo,
consulte con la Red CITROËN o con
un taller cualificado.
CITROËN declina cualquier
responsabilidad sobre los gastos
ocasionados por la reparación
del vehículo o por los fallos de
funcionamiento derivados de la
instalación de accesorios auxiliares no
suministrados o no recomendados por
CITROËN y no instalados según sus
prescripciones, en particular, cuando el
consumo del conjunto de los aparatos
conectados supera los 10
m
iliamperios.

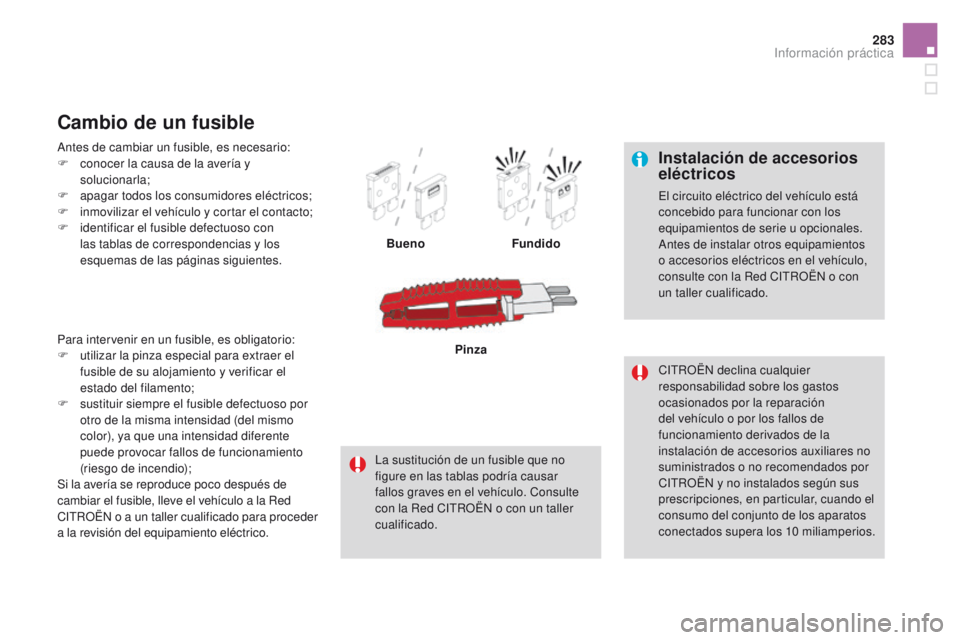

Antes de cambiar un fusible, es necesario:
F

c

onocer la causa de la avería y
solucionarla;
F
a
pagar todos los consumidores eléctricos;
F
i
nmovilizar el vehículo y cortar el contacto;
F

i

dentificar el fusible defectuoso con
las tablas de correspondencias y los
esquemas de las páginas siguientes.
Cambio de un fusible
Bueno Fundido
La sustitución de un fusible que no
figure en las tablas podría causar
fallos graves en el vehículo. Consulte
con la Red CITROËN o con un taller
cualificado. Pinza
Para intervenir en un fusible, es obligatorio:
F

u

tilizar la pinza especial para extraer el
fusible de su alojamiento y verificar el
estado del filamento;
F

s

ustituir siempre el fusible defectuoso por
otro de la misma intensidad (del mismo
color), ya que una intensidad diferente
puede provocar fallos de funcionamiento
(riesgo de incendio);
Si la avería se reproduce poco después de
cambiar el fusible, lleve el vehículo a la Red
CITROËN o a un taller cualificado para proceder
a la revisión del equipamiento eléctrico.
Información práctica

DS4_es_Chap10_info-pratiques_ed02-2015

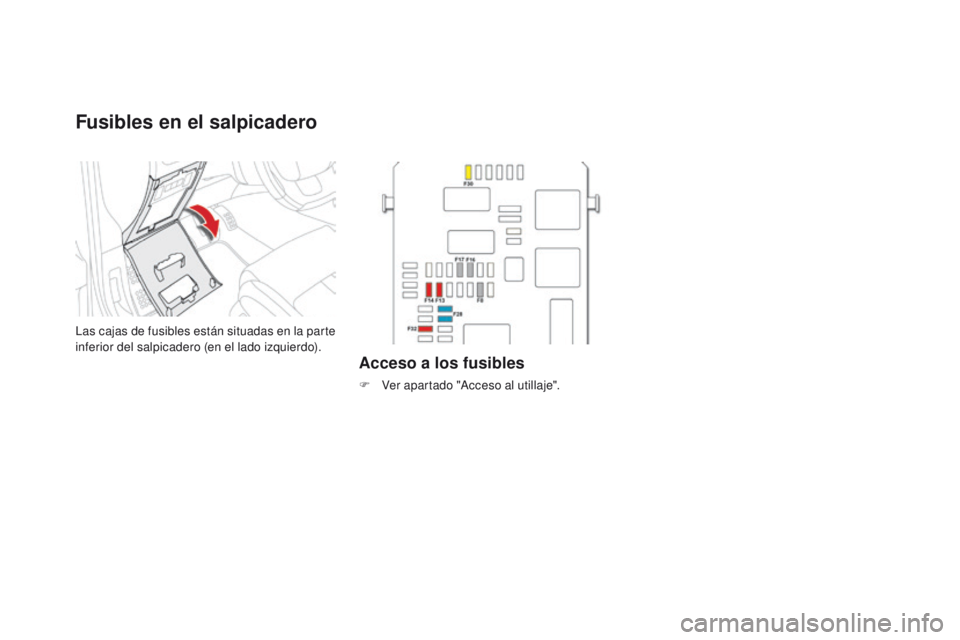

Fusibles en el salpicadero
Las cajas de fusibles están situadas en la parte
inferior del salpicadero (en el lado izquierdo).
Acceso a los fusibles
F Ver apartado "Acceso al utillaje".

285
DS4_es_Chap10_info-pratiques_ed02-2015
Caja 1Fusible N° Intensidad Función
F8 3
ASirena de alarma, calculador de alarma
F13 10


AEncendedor
F14 10


AToma de 12
V de maletero
F16 3
ALuz del compartimento multifunción, lectores de mapa
traseros, luz de la guantera
F17 3
ALuz de los parasoles, lectores de mapa delanteros
F28 15


AAutorradio, autorradio de accesorios
F30 20
ALimpialuneta
F32 10


AAmplificador Hi-Fi
Caja 2 Fusible N° Intensidad Función
F36 15


AToma de 12
V trasera
F37 -No utilizado
F38 -No utilizado
F39 -No utilizado
F40 25
AToma de 230
V/50 HzTablas de los fusibles
Información práctica

DS4_es_Chap10_info-pratiques_ed02-2015

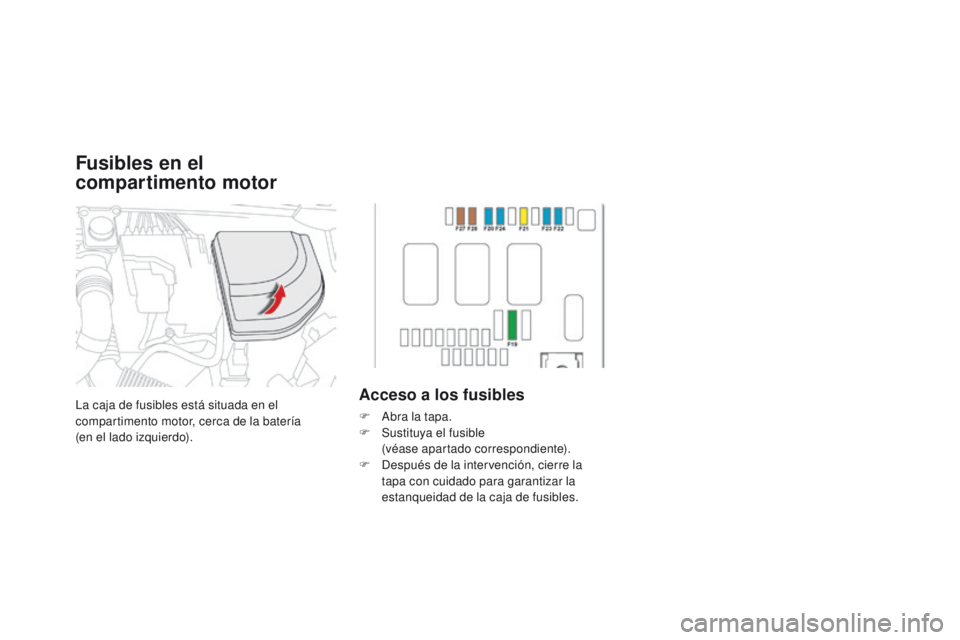

La caja de fusibles está situada en el
compartimento motor, cerca de la batería
(en el lado izquierdo).Acceso a los fusibles
F Abra la tapa.
F S ustituya el fusible
(véase apartado correspondiente).
F

D
espués de la intervención, cierre la
tapa con cuidado para garantizar la
estanqueidad de la caja de fusibles.
Fusibles en el
compartimento motor

287
DS4_es_Chap10_info-pratiques_ed02-2015
Fusible N°Intensidad Funciones
F19 30
APequeña/Gran velocidad del limpiaparabrisas
F20 15


ABomba de lavaparabrisas y lavaluneta
F21 20
ABomba de lavafaros
F22 15


AClaxon
F23 15


ALuz de carretera derecha
F24 15


ALuz de carretera izquierda
F27 5
ALuz de cruce izquierda
F28 5
ALuz de cruce derecha
Tablas de los fusibles
Información práctica

DS4_es_Chap10_info-pratiques_ed02-2015

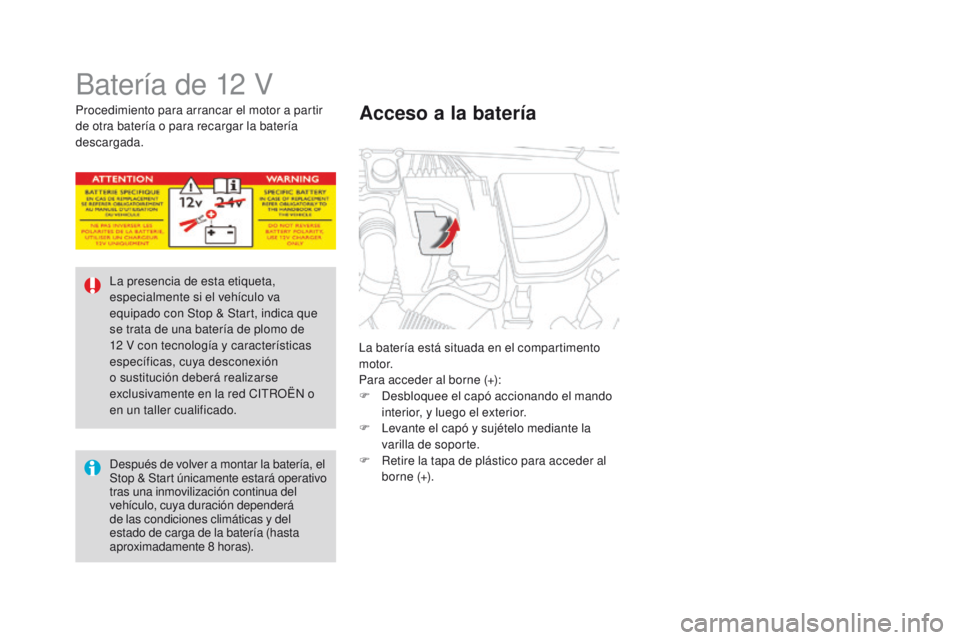

Batería de 12 V
La batería está situada en el compartimento
motor.
Para acceder al borne (+):
F
D
esbloquee el capó accionando el mando
interior, y luego el exterior.
F

L
evante el capó y sujételo mediante la
varilla de soporte.
F

R
etire la tapa de plástico para acceder al
borne (+).
Acceso a la batería
Después de volver a montar la batería, el
Stop & Start únicamente estará operativo
tras una inmovilización continua del
vehículo, cuya duración dependerá
de las condiciones climáticas y del
estado de carga de la batería (hasta
aproximadamente 8


horas).
La presencia de esta etiqueta,
especialmente si el vehículo va
equipado con Stop & Start, indica que
se trata de una batería de plomo de
12
V con tecnología y características
específicas, cuya desconexión
o sustitución deberá realizarse
exclusivamente en la red CITROËN o
en un taller cualificado.
Procedimiento para arrancar el motor a partir
de otra batería o para recargar la batería
descargada.
