189

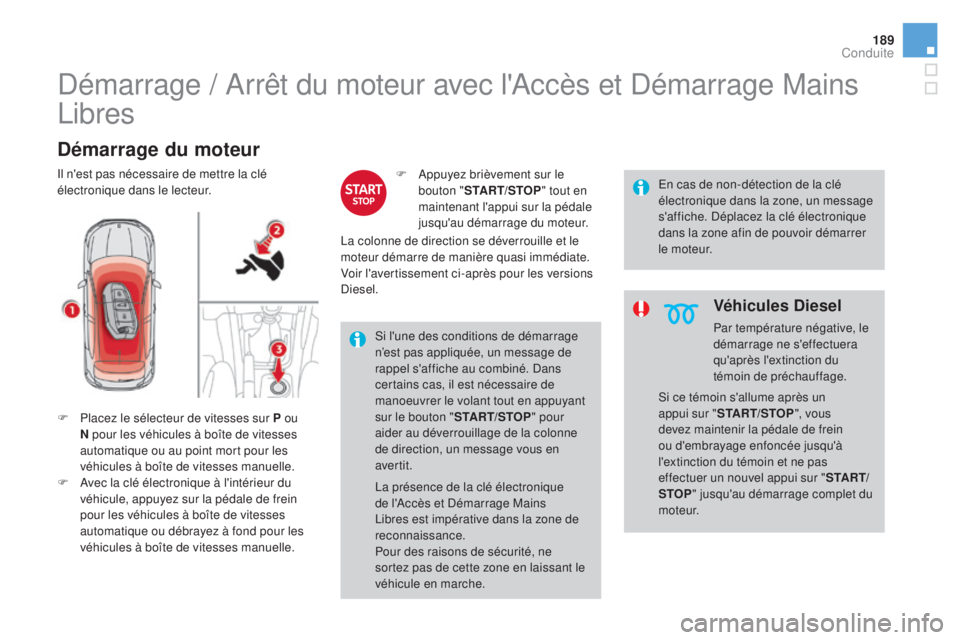

Démarrage / Arrêt du moteur avec l'Accès et Démarrage Mains
Libres
démarrage du moteur
F Placez le sélecteur de vitesses sur P ou N pour les véhicules à boîte de vitesses
automatique ou au point mort pour les
véhicules à boîte de vitesses manuelle.
F

A
vec la clé électronique à l'intérieur du
véhicule, appuyez sur la pédale de frein
pour les véhicules à boîte de vitesses
automatique ou débrayez à fond pour les
véhicules à boîte de vitesses manuelle. F

A
ppuyez brièvement sur le
bouton " START/STOP " tout en
maintenant l'appui sur la pédale
jusqu'au démarrage du moteur. En cas de non-détection de la clé
électronique dans la zone, un message
s'affiche. Déplacez la clé électronique
dans la zone afin de pouvoir démarrer
le moteur.
Si l'une des conditions de démarrage
n’est pas appliquée, un message de
rappel s'affiche au combiné. Dans
certains cas, il est nécessaire de
manoeuvrer le volant tout en appuyant
sur le bouton " START/STOP" pour
aider au déverrouillage de la colonne
de direction, un message vous en
aver tit.
La présence de la clé électronique
de l'Accès et Démarrage Mains
Libres est impérative dans la zone de
reconnaissance.
Pour des raisons de sécurité, ne
sortez pas de cette zone en laissant le
véhicule en marche.
Véhicules di esel
Par température négative, le
démarrage ne s'effectuera
qu'après l'extinction du
témoin de préchauffage.
Si ce témoin s'allume après un
appui sur " START/STOP ", vous
devez maintenir la pédale de frein
ou d'embrayage enfoncée jusqu'à
l'extinction du témoin et ne pas
effectuer un nouvel appui sur " S TA R T/
STOP " jusqu'au démarrage complet du
moteur.
La colonne de direction se déverrouille et le
moteur démarre de manière quasi immédiate.
Voir l'avertissement ci-après pour les versions
Diesel.
Il n'est pas nécessaire de mettre la clé
électronique dans le lecteur.
Conduite

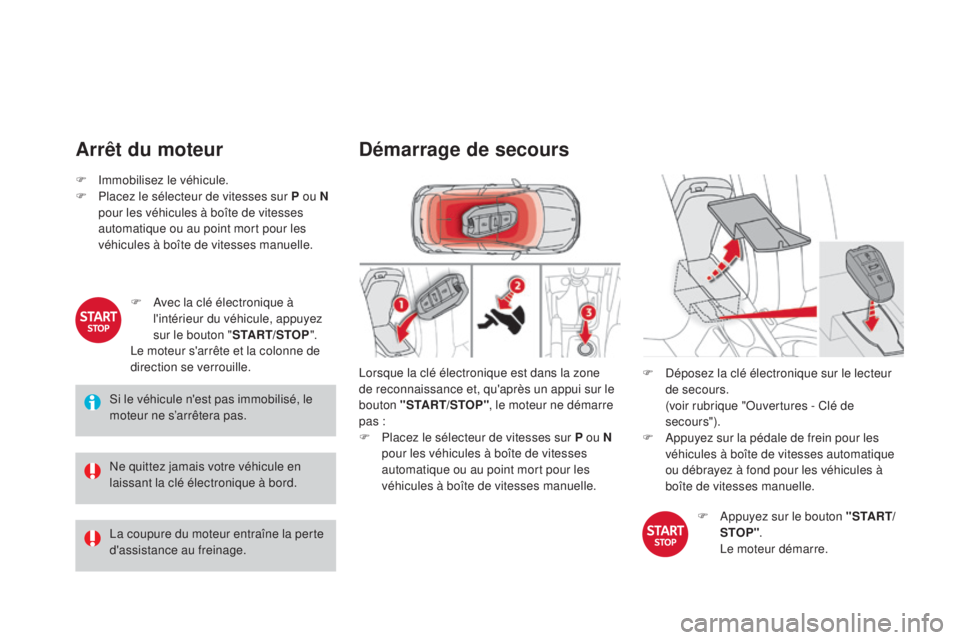

Arrêt du moteur
Si le véhicule n'est pas immobilisé, le
moteur ne s’arrêtera pas.
Ne quittez jamais votre véhicule en
laissant la clé électronique à bord.
La coupure du moteur entraîne la perte
d'assistance au freinage.
F

Imm
obilisez le véhicule.
F

P

lacez le sélecteur de vitesses sur P ou N
pour les véhicules à boîte de vitesses
automatique ou au point mort pour les
véhicules à boîte de vitesses manuelle.
F
A
vec la clé électronique à
l'intérieur du véhicule, appuyez
sur le bouton " START/STOP".
Le moteur s'arrête et la colonne de
direction se verrouille.
démarrage de secours
Lorsque la clé électronique est dans la zone
de reconnaissance et, qu'après un appui sur le
bouton "START/STOP" , le moteur ne démarre
pas :
F

P
lacez le sélecteur de vitesses sur P ou N
pour les véhicules à boîte de vitesses
automatique ou au point mort pour les
véhicules à boîte de vitesses manuelle. F
D éposez la clé électronique sur le lecteur
de secours.
(

voir rubrique "Ouvertures - Clé de
secours").
F

A
ppuyez sur la pédale de frein pour les
véhicules à boîte de vitesses automatique
ou débrayez à fond pour les véhicules à
boîte de vitesses manuelle.
F

A
ppuyez sur le bouton " S TA R T/
STOP" .
L

e moteur démarre.

191

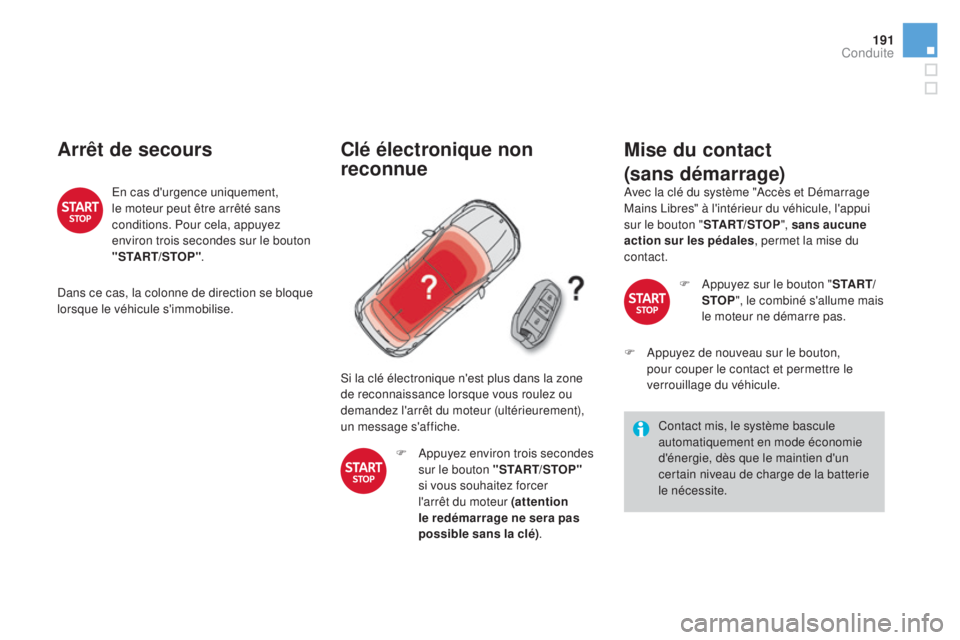

Arrêt de secours
En cas d'urgence uniquement,
le moteur peut être arrêté sans
conditions. Pour cela, appuyez
environ trois secondes sur le bouton
"START/STOP".
Dans ce cas, la colonne de direction se bloque
lorsque le véhicule s'immobilise.
Clé électronique non
reconnue
Si la clé électronique n'est plus dans la zone
de reconnaissance lorsque vous roulez ou
demandez l'arrêt du moteur (ultérieurement),
un message s'affiche. F

A
ppuyez environ trois secondes
sur le bouton "START/STOP"
si vous souhaitez forcer
l'arrêt du moteur (attention
le redémarrage ne sera pas
possible sans la clé) .
Mise du contact
(sans démarrage)
Avec la clé du système "Accès et Démarrage
Mains Libres" à l'intérieur du véhicule, l'appui
sur le bouton "START/STOP", sans aucune
action sur les pédales , permet la mise du
contact.
F

A
ppuyez sur le bouton " S TA R T/
STOP ", le combiné s'allume mais
le moteur ne démarre pas.
F

A
ppuyez de nouveau sur le bouton,
pour couper le contact et permettre le
verrouillage du véhicule.
Contact mis, le système bascule
automatiquement en mode économie
d'énergie, dès que le maintien d'un
certain niveau de charge de la batterie
le nécessite.
Conduite

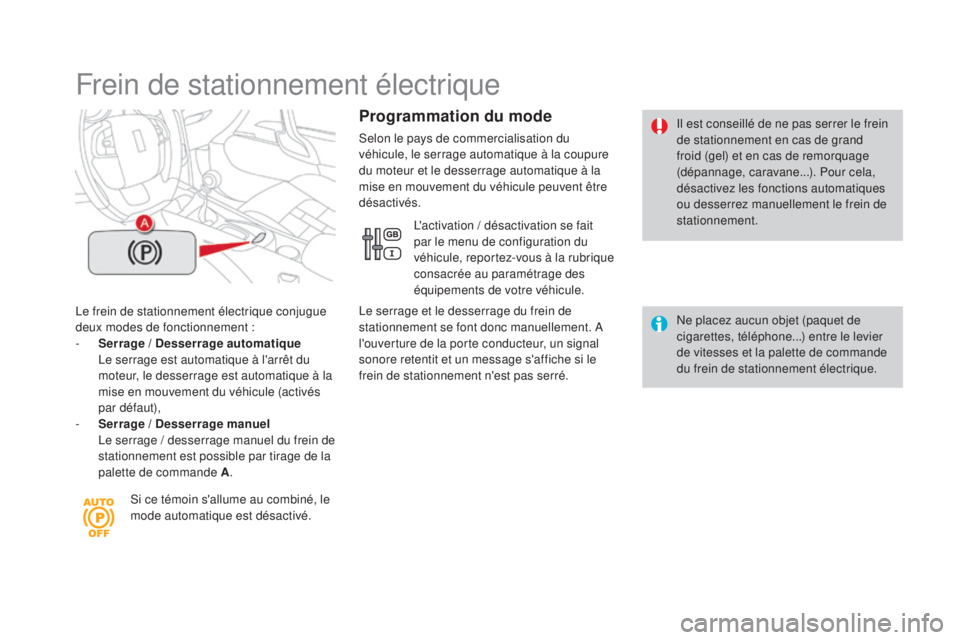

Frein de stationnement électrique
Le frein de stationnement électrique conjugue
deux modes de fonctionnement :
-
S
errage / d
e
sserrage automatique
L

e serrage est automatique à l'arrêt du
moteur, le desserrage est automatique à la
mise en mouvement du véhicule (activés
par défaut),
-

S
errage / d
e
sserrage manuel
L

e serrage / desserrage manuel du frein de
stationnement est possible par tirage de la
palette de commande A . Ne placez aucun objet (paquet de
cigarettes, téléphone...) entre le levier
de vitesses et la palette de commande
du frein de stationnement électrique. Il est conseillé de ne pas serrer le frein
de stationnement en cas de grand
froid (gel) et en cas de remorquage
(dépannage, caravane...). Pour cela,
désactivez les fonctions automatiques
ou desserrez manuellement le frein de
stationnement.
Si ce témoin s'allume au combiné, le
mode automatique est désactivé.
Programmation du mode
Selon le pays de commercialisation du
véhicule, le serrage automatique à la coupure
du moteur et le desserrage automatique à la
mise en mouvement du véhicule peuvent être
désactivés. L'activation / désactivation se fait
par le menu de configuration du
véhicule, reportez-vous à la rubrique
consacrée au paramétrage des
équipements de votre véhicule.
Le serrage et le desserrage du frein de
stationnement se font donc manuellement. A
l'ouverture de la porte conducteur, un signal
sonore retentit et un message s'affiche si le
frein de stationnement n'est pas serré.

193

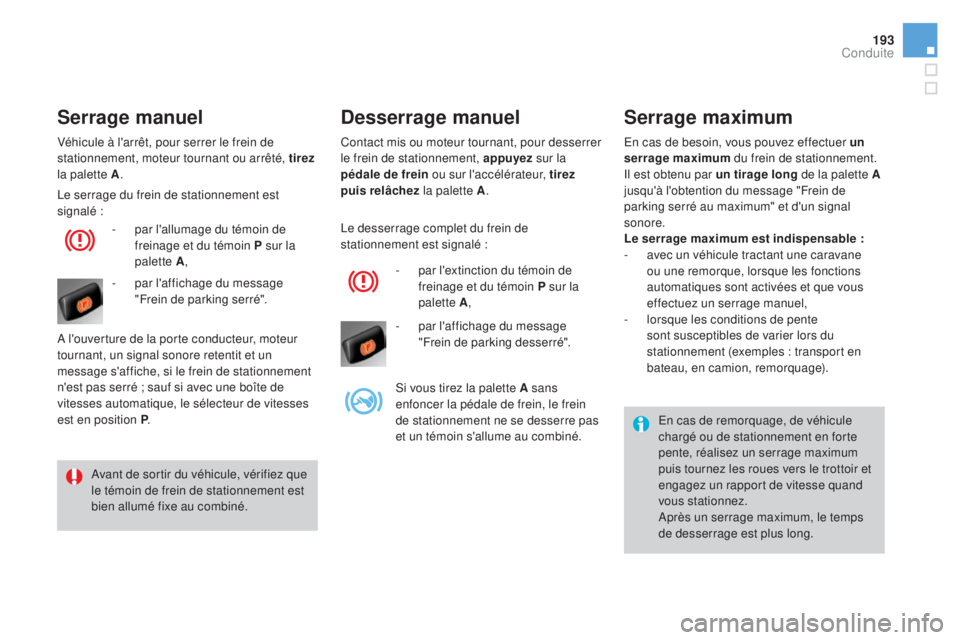

Contact mis ou moteur tournant, pour desserrer
le frein de stationnement, appuyez sur la
pédale de frein ou sur l'accélérateur, tirez
puis relâchez la palette A.
desserrage manuel
Avant de sortir du véhicule, vérifiez que
le témoin de frein de stationnement est
bien allumé fixe au combiné.
Serrage manuel
Véhicule à l'arrêt, pour serrer le frein de
stationnement, moteur tournant ou arrêté, tirez
la palette A .
Le serrage du frein de stationnement est
signalé : -

p
ar l'allumage du témoin de
freinage et du témoin P sur la
palette A ,
-

p
ar l'affichage du message
"Frein de parking serré".
A l'ouverture de la porte conducteur, moteur
tournant, un signal sonore retentit et un
message s'affiche, si le frein de stationnement
n'est pas serré ; sauf si avec une boîte de
vitesses automatique, le sélecteur de vitesses
est en position P . Le desserrage complet du frein de
stationnement est signalé :
-

p
ar l'extinction du témoin de
freinage et du témoin P sur la
palette A ,
-

p
ar l'affichage du message
"Frein de parking desserré".
Si vous tirez la palette A sans
enfoncer la pédale de frein, le frein
de stationnement ne se desserre pas
et un témoin s'allume au combiné.
Serrage maximum
En cas de besoin, vous pouvez effectuer un
serrage maximum du frein de stationnement.
Il est obtenu par un tirage long de la palette
A
jusqu'à l'obtention du message "Frein de
parking serré au maximum" et d'un signal
sonore.
Le serrage maximum est indispensable :
-

a
vec un véhicule tractant une caravane
ou une remorque, lorsque les fonctions
automatiques sont activées et que vous
effectuez un serrage manuel,
-

l
orsque les conditions de pente
sont susceptibles de varier lors du
stationnement (exemples : transport en
bateau, en camion, remorquage).
En cas de remorquage, de véhicule
chargé ou de stationnement en forte
pente, réalisez un serrage maximum
puis tournez les roues vers le trottoir et
engagez un rapport de vitesse quand
vous stationnez.
Après un serrage maximum, le temps
de desserrage est plus long.
Conduite

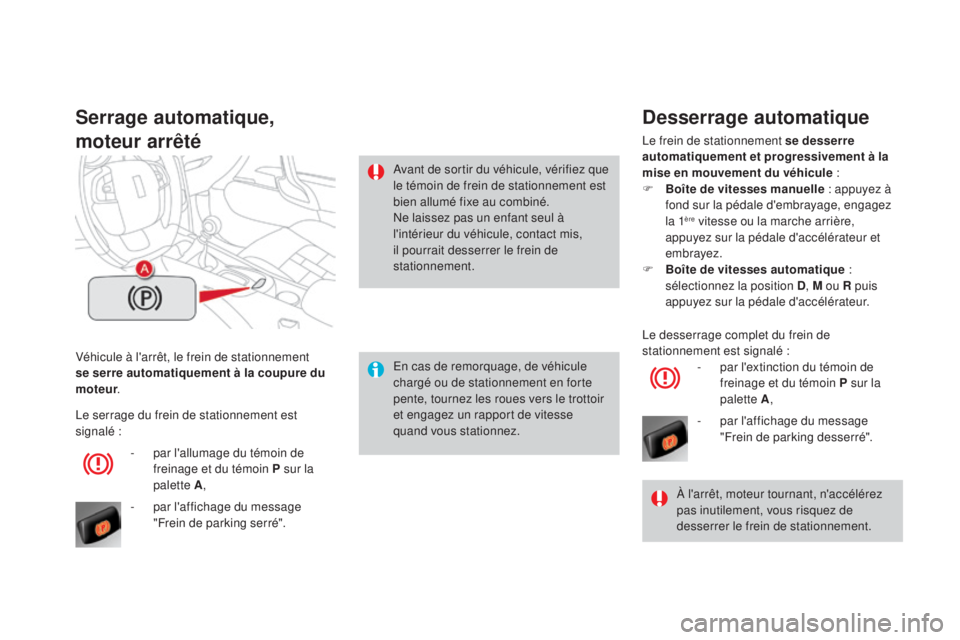

Véhicule à l'arrêt, le frein de stationnement
se serre automatiquement à la coupure du
moteur.
Serrage automatique,
moteur arrêté
En cas de remorquage, de véhicule
chargé ou de stationnement en forte
pente, tournez les roues vers le trottoir
et engagez un rapport de vitesse
quand vous stationnez. Avant de sortir du véhicule, vérifiez que
le témoin de frein de stationnement est
bien allumé fixe au combiné.
Ne laissez pas un enfant seul à
l'intérieur du véhicule, contact mis,
il pourrait desserrer le frein de
stationnement.
-

p

ar l'allumage du témoin de
freinage et du témoin P sur la
palette A ,
-

p

ar l'affichage du message
"Frein de parking serré".
Le serrage du frein de stationnement est
signalé :
desserrage automatique
Le frein de stationnement se desserre
automatiquement et progressivement à la
mise en mouvement du véhicule
:
F

Bo
îte de vitesses manuelle : appuyez à
fond sur la pédale d'embrayage, engagez
la 1
ère vitesse ou la marche arrière,
appuyez sur la pédale d'accélérateur et
embrayez.
F

Bo

îte de vitesses automatique :
sélectionnez la position
d
,
M ou R puis
appuyez sur la pédale d'accélérateur.
À l'arrêt, moteur tournant, n'accélérez
pas inutilement, vous risquez de
desserrer le frein de stationnement.
Le desserrage complet du frein de
stationnement est signalé :
-

p
ar l'extinction du témoin de
freinage et du témoin P sur la
palette A ,
-

p
ar l'affichage du message
"Frein de parking desserré".

195

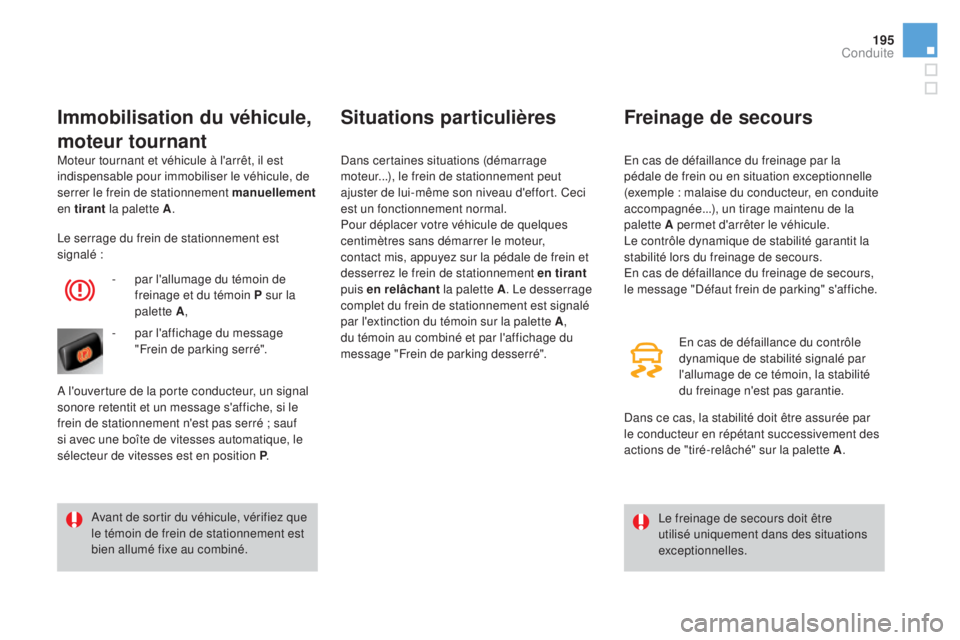

Moteur tournant et véhicule à l'arrêt, il est
indispensable pour immobiliser le véhicule, de
serrer le frein de stationnement manuellement
en tirant la palette A .
immobilisation du véhicule,
moteur tournant
Le freinage de secours doit être
utilisé uniquement dans des situations
exceptionnelles.
Avant de sortir du véhicule, vérifiez que
le témoin de frein de stationnement est
bien allumé fixe au combiné.
Le serrage du frein de stationnement est
signalé :
-

p

ar l'allumage du témoin de
freinage et du témoin P sur la
palette A ,
-

p

ar l'affichage du message
"Frein de parking serré".
A l'ouverture de la porte conducteur, un signal
sonore retentit et un message s'affiche, si le
frein de stationnement n'est pas serré ; sauf
si avec une boîte de vitesses automatique, le
sélecteur de vitesses est en position P .
Situations particulières
Dans certaines situations (démarrage
moteur...), le frein de stationnement peut
ajuster de lui-même son niveau d'effort. Ceci
est un fonctionnement normal.
Pour déplacer votre véhicule de quelques
centimètres sans démarrer le moteur,
contact mis, appuyez sur la pédale de frein et
desserrez le frein de stationnement en tirant
puis en relâchant la palette A. Le desserrage
complet du frein de stationnement est signalé
par l'extinction du témoin sur la palette A ,
du témoin au combiné et par l'affichage du
message "Frein de parking desserré".
Freinage de secours
En cas de défaillance du contrôle
dynamique de stabilité signalé par
l'allumage de ce témoin, la stabilité
du freinage n'est pas garantie.
En cas de défaillance du freinage par la
pédale de frein ou en situation exceptionnelle
(exemple : malaise du conducteur, en conduite
accompagnée...), un tirage maintenu de la
palette A permet d'arrêter le véhicule.
Le contrôle dynamique de stabilité garantit la
stabilité lors du freinage de secours.
En cas de défaillance du freinage de secours,
le message "Défaut frein de parking" s'affiche.
Dans ce cas, la stabilité doit être assurée par
le conducteur en répétant successivement des
actions de "tiré-relâché" sur la palette A
.
Conduite

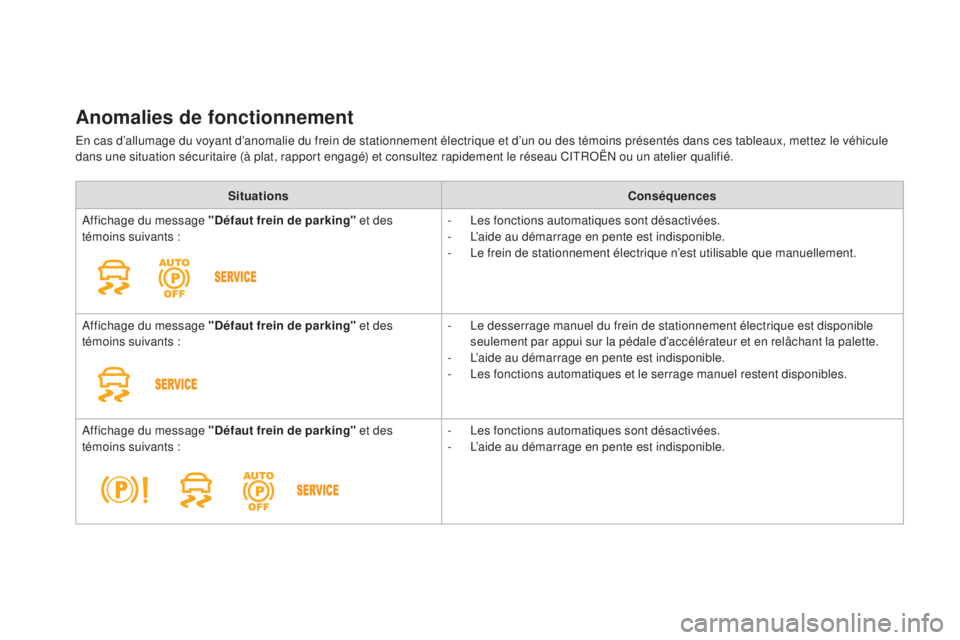

Anomalies de fonctionnement
En cas d’allumage du voyant d’anomalie du frein de stationnement électrique et d’un ou des témoins présentés dans ces tableaux, mettez le véhicule
dans une situation sécuritaire (à plat, rapport engagé) et consultez rapidement le réseau CITROËN ou un atelier qualifié.Situations Conséquences
Affichage du message "
dé

faut frein de parking" et des
témoins suivants : -
L

es fonctions automatiques sont désactivées.
-

L
’aide au démarrage en pente est indisponible.
-

L
e frein de stationnement électrique n’est utilisable que manuellement.
Affichage du message "
dé

faut frein de parking" et des
témoins suivants : -

L
e desserrage manuel du frein de stationnement électrique est disponible
seulement par appui sur la pédale d’accélérateur et en relâchant la palette.
-

L
’aide au démarrage en pente est indisponible.
-

L
es fonctions automatiques et le serrage manuel restent disponibles.
Affichage du message "
dé

faut frein de parking" et des
témoins suivants : -
L

es fonctions automatiques sont désactivées.
-

L
’aide au démarrage en pente est indisponible.

197

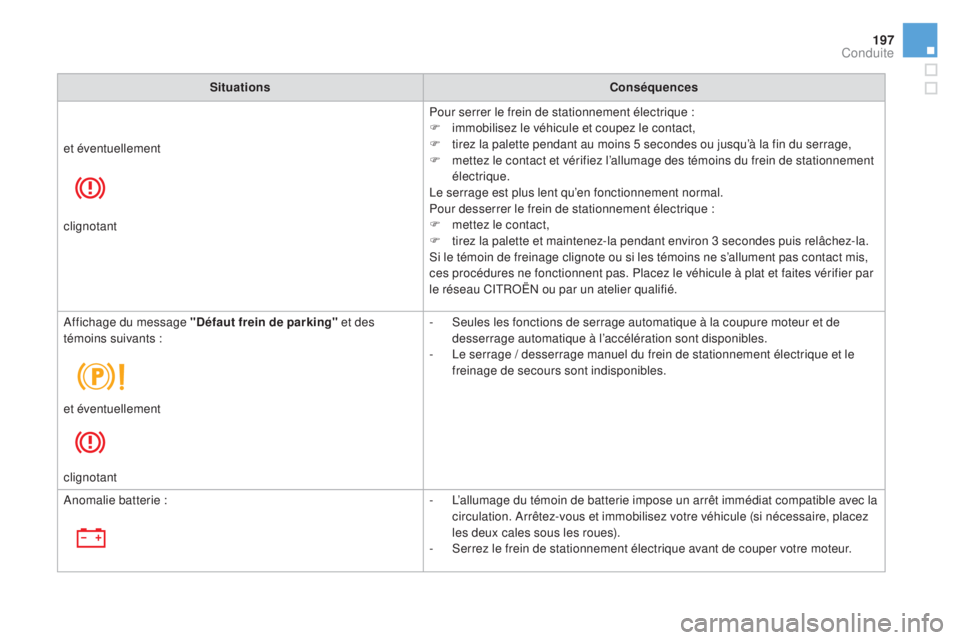

SituationsConséquences
Pour serrer le frein de stationnement électrique :
F

i
mmobilisez le véhicule et coupez le contact,
F

t
irez la palette pendant au moins 5 secondes ou jusqu’à la fin du serrage,
F

m
ettez le contact et vérifiez l’allumage des témoins du frein de stationnement
électrique.
Le serrage est plus lent qu’en fonctionnement normal.
Pour desserrer le frein de stationnement électrique :
F

m
ettez le contact,
F

t
irez la palette et maintenez-la pendant environ 3 secondes puis relâchez-la.
Si le témoin de freinage clignote ou si les témoins ne s’allument pas contact mis,
ces procédures ne fonctionnent pas. Placez le véhicule à plat et faites vérifier par
le réseau CITROËN ou par un atelier qualifié.
et éventuellement
clignotant
Affichage du message "
dé

faut frein de parking" et des
témoins suivants : -

S
eules les fonctions de serrage automatique à la coupure moteur et de
desserrage automatique à l’accélération sont disponibles.
-

L
e serrage / desserrage manuel du frein de stationnement électrique et le
freinage de secours sont indisponibles.
et éventuellement
clignotant
Anomalie batterie : -

L
’allumage du témoin de batterie impose un arrêt immédiat compatible avec la
circulation. Arrêtez-vous et immobilisez votre véhicule (si nécessaire, placez
les deux cales sous les roues).
-

S
errez le frein de stationnement électrique avant de couper votre moteur.
Conduite

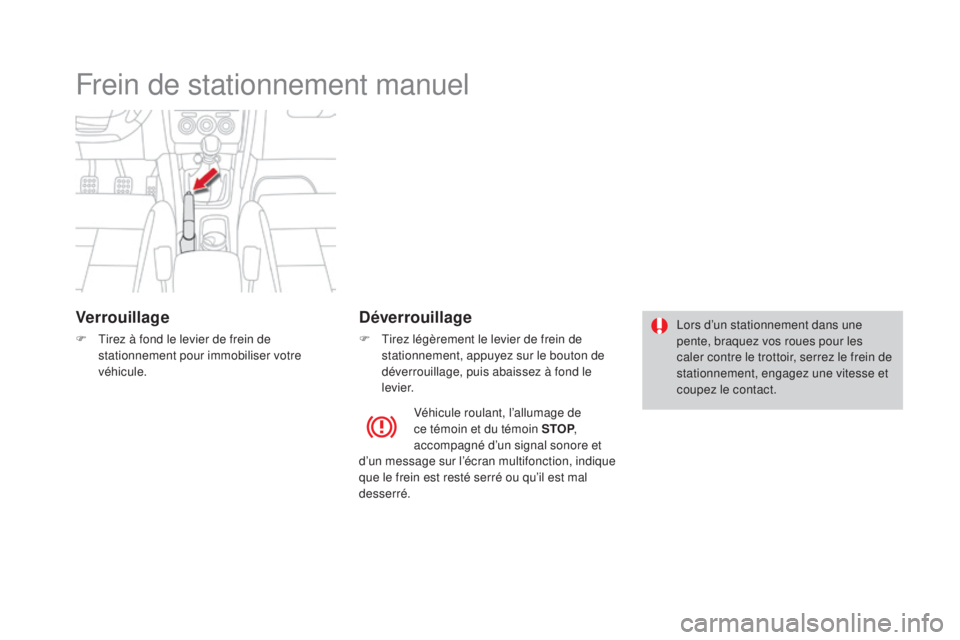

Frein de stationnement manuel
Verrouillage
F Tirez à fond le levier de frein de stationnement pour immobiliser votre
véhicule.
déverrouillage
F Tirez légèrement le levier de frein de stationnement, appuyez sur le bouton de
déverrouillage, puis abaissez à fond le
levier. Lors d’un stationnement dans une
pente, braquez vos roues pour les
caler contre le trottoir, serrez le frein de
stationnement, engagez une vitesse et
coupez le contact.
Véhicule roulant, l’allumage de
ce témoin et du témoin STOP ,
accompagné d’un signal sonore et
d’un message sur l’écran multifonction, indique
que le frein est resté serré ou qu’il est mal
desserré.
