Kit de dépannage provisoire de pneumatique
Ce kit est composé d’un compresseur et d’une
cartouche de produit de colmatage.
Il vous permet d'effectuer une réparation
temporaire du pneumatique.
Vous pouvez ainsi vous rendre dans le garage
le plus proche.
Accès au kit
L'autocollant de limitation de vitesse i
d oit être collé sur le volant du véhicule
pour vous rappeler qu'une roue est en
usage temporaire.
Ne dépassez pas la vitesse de 80 km/h
en roulant avec un pneumatique réparé
à l'aide de ce type de kit.
description du kit
A. Sélecteur de position "Réparation" ou "Gonflage".
B.
In

terrupteur marche "
i
" / arrêt "O" .
C.
B

outon de dégonflage.
d

.
M
anomètre (en bar et p.s.i.).
E.
C

ompartiment comprenant

:
-

u
n câble avec adaptateur pour prise
12


V,
-

d
ivers embouts de gonflage pour
accessoires, tels que ballons,
pneumatiques de cycle... F. C
artouche de produit de colmatage.
G. T uyau blanc avec bouchon pour la
réparation.
H.
T

uyau noir pour le gonflage.
i. A

utocollant de limitation de vitesse.
Ce kit est installé dans le caisson de
rangement, sous le plancher de coffre. Il est prévu pour réparer la plupart
des crevaisons susceptibles d'affecter
le pneumatique, se situant sur la
bande de roulement ou sur l'épaule du
pneumatique.
Son compresseur vous permet de
contrôler et d'ajuster la pression du
pneumatique.

231

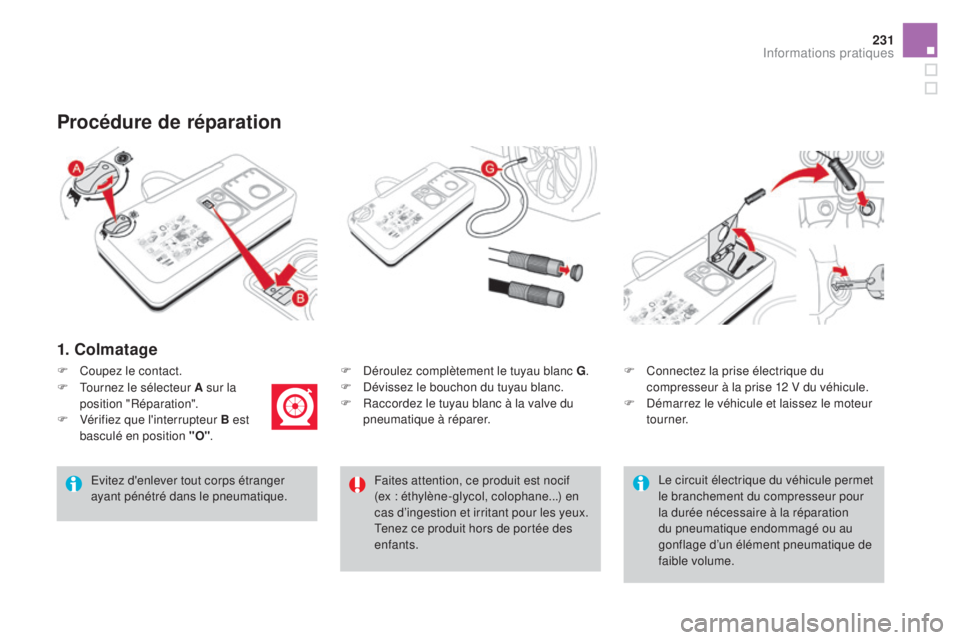

1. Colmatage
F Déroulez complètement le tuyau blanc G.
F D évissez le bouchon du tuyau blanc.
F

R
accordez le tuyau blanc à la valve du
pneumatique à réparer.
Procédure de réparation
Evitez d'enlever tout corps étranger
ayant pénétré dans le pneumatique. F

C
onnectez la prise électrique du
compresseur à la prise 12 V du véhicule.
F
D
émarrez le véhicule et laissez le moteur
tourner.
F

C

oupez le contact.
Faites attention, ce produit est nocif
(ex : éthylène-glycol, colophane...) en
cas d’ingestion et irritant pour les yeux.
Tenez ce produit hors de portée des
enfants.
F

T

ournez le sélecteur A sur la
position "Réparation".
F

V

érifiez que l'interrupteur B est
basculé en position "O" .
Le circuit électrique du véhicule permet
le branchement du compresseur pour
la durée nécessaire à la réparation
du pneumatique endommagé ou au
gonflage d’un élément pneumatique de
faible volume.
informations pratiques

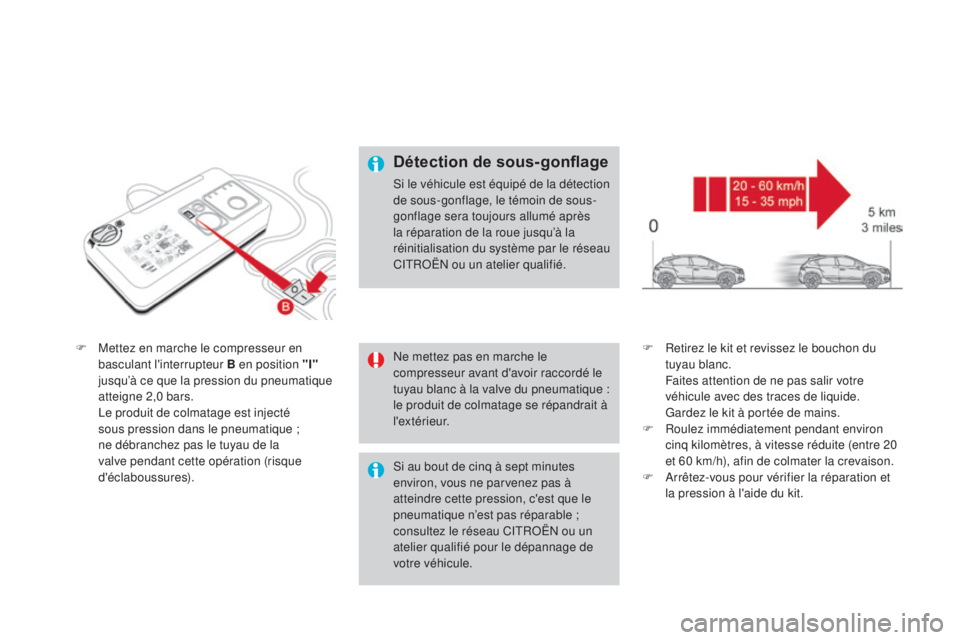

F Mettez en marche le compresseur en basculant l'interrupteur B en position "i "
jusqu’à ce que la pression du pneumatique
atteigne 2,0 bars.
L

e produit de colmatage est injecté
sous pression dans le pneumatique
;
ne débranchez pas le tuyau de la
valve pendant cette opération (risque
d'éclaboussures). F
R etirez le kit et revissez le bouchon du
tuyau blanc.
F

aites attention de ne pas salir votre
véhicule avec des traces de liquide.
Gardez le kit à portée de mains.
F

R
oulez immédiatement pendant environ
cinq kilomètres, à vitesse réduite (entre 20
et 60 km/h), afin de colmater la crevaison.
F

A
rrêtez-vous pour vérifier la réparation et
la pression à l'aide du kit.
Ne mettez pas en marche le
compresseur avant d'avoir raccordé le
tuyau blanc à la valve du pneumatique
:
le produit de colmatage se répandrait à
l 'ex t é r i e u r.
Détection de sous-gonflage
Si le véhicule est équipé de la détection
de sous-gonflage, le témoin de sous-
gonflage sera toujours allumé après
la réparation de la roue jusqu’à la
réinitialisation du système par le réseau
CITROËN ou un atelier qualifié.
Si au bout de cinq à sept minutes
environ, vous ne parvenez pas à
atteindre cette pression, c'est que le
pneumatique n’est pas réparable
;
consultez le réseau CITROËN ou un
atelier qualifié pour le dépannage de
votre véhicule.

233

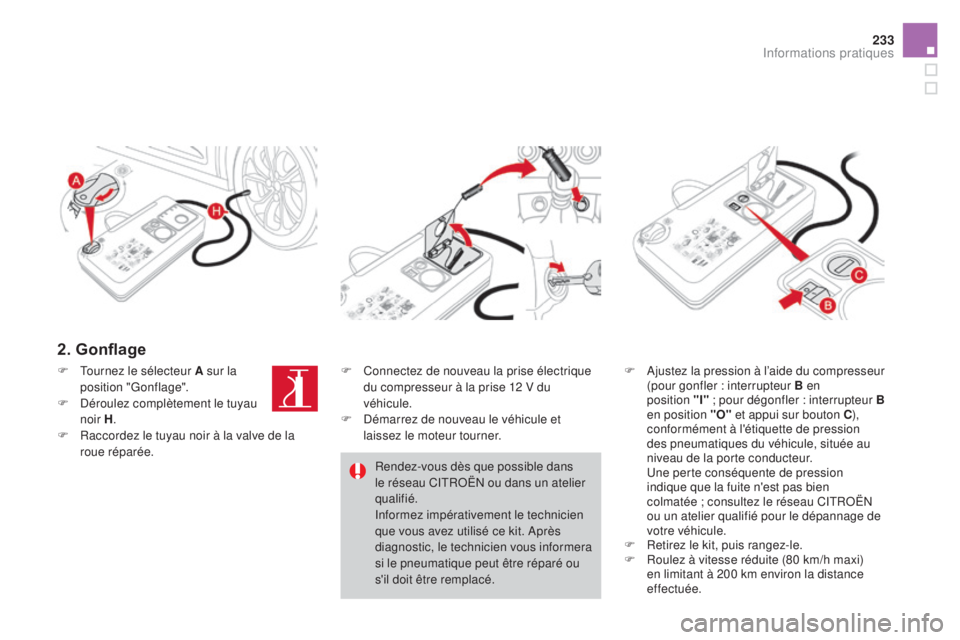

2. Gonflage
F Ajustez la pression à l’aide du compresseur (pour gonfler : interrupteur B en
position
"i

"
;
pour dégonfler
:
interrupteur B
en position "O" et appui sur bouton C ),
conformément à l'étiquette de pression
des pneumatiques du véhicule, située au
niveau de la porte conducteur.
U

ne perte conséquente de pression
indique que la fuite n'est pas bien
colmatée
; consultez le réseau CITROËN
ou un atelier qualifié pour le dépannage de
votre véhicule.
F

R
etirez le kit, puis rangez-le.
F

R
oulez à vitesse réduite (80 km/h maxi)
en limitant à 200 km environ la distance
effectuée.
F
T
ournez le sélecteur A sur la
position "Gonflage".
F

D

éroulez complètement le tuyau
noir H .
F

R

accordez le tuyau noir à la valve de la
roue réparée. F
C
onnectez de nouveau la prise électrique
du compresseur à la prise 12 V du
véhicule.
F

D

émarrez de nouveau le véhicule et
laissez le moteur tourner.
Rendez-vous dès que possible dans
le réseau CITROËN ou dans un atelier
qualifié.
Informez impérativement le technicien
que vous avez utilisé ce kit. Après
diagnostic, le technicien vous informera
si le pneumatique peut être réparé ou
s'il doit être remplacé.
informations pratiques

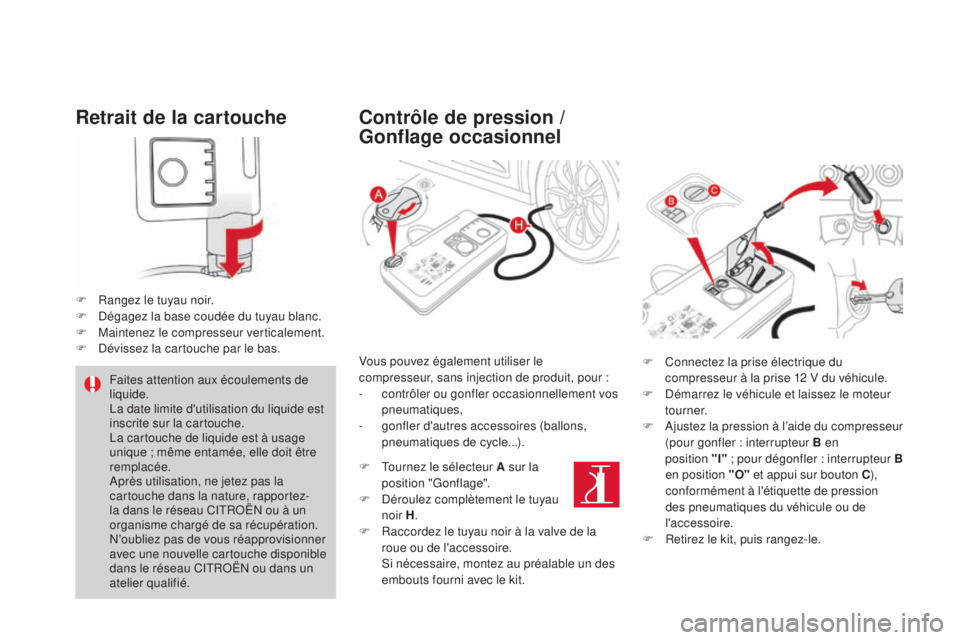

Retrait de la cartouche
F Rangez le tuyau noir.
F D égagez la base coudée du tuyau blanc.
F

M
aintenez le compresseur verticalement.
F

D
évissez la cartouche par le bas.
Contrôle de pression /
Gonflage occasionnel
Faites attention aux écoulements de
liquide.
La date limite d'utilisation du liquide est
inscrite sur la cartouche.
La cartouche de liquide est à usage
unique
; même entamée, elle doit être
remplacée.
Après utilisation, ne jetez pas la
cartouche dans la nature, rapportez-
la dans le réseau CITROËN ou à un
organisme chargé de sa récupération.
N'oubliez pas de vous réapprovisionner
avec une nouvelle cartouche disponible
dans le réseau CITROËN ou dans un
atelier qualifié. Vous pouvez également utiliser le
compresseur, sans injection de produit, pour
:
- c ontrôler ou gonfler occasionnellement vos
pneumatiques,
-

g
onfler d'autres accessoires (ballons,
pneumatiques de cycle...). F

C
onnectez la prise électrique du
compresseur à la prise 12 V du véhicule.
F D émarrez le véhicule et laissez le moteur
tourner.
F

A
justez la pression à l’aide du compresseur
(pour gonfler
: interrupteur B en
position
"i

"
;
pour dégonfler
:
interrupteur B
en position "O" et appui sur bouton C ),
conformément à l'étiquette de pression
des pneumatiques du véhicule ou de
l'accessoire.
F

R
etirez le kit, puis rangez-le.
F

T
ournez le sélecteur A sur la
position "Gonflage".
F

D
éroulez complètement le tuyau
noir H .
F

R
accordez le tuyau noir à la valve de la
roue ou de l'accessoire.
S

i nécessaire, montez au préalable un des
embouts fourni avec le kit.

235

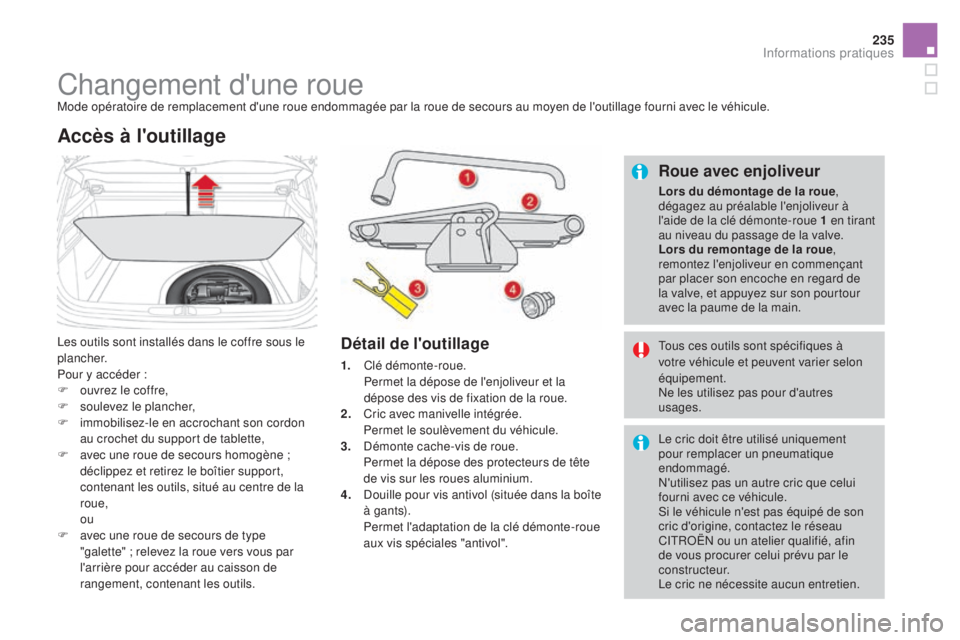

Changement d'une roueMode opératoire de remplacement d'une roue endommagée par la roue de secours au moyen de l'outillage fourni avec le véhicule.
Les outils sont installés dans le coffre sous le
plancher.
Pour y accéder :
F

o
uvrez le coffre,
F

so
ulevez le plancher,
F

i
mmobilisez-le en accrochant son cordon
au crochet du support de tablette,
F

a
vec une roue de secours homogène ;
déclippez et retirez le boîtier support,
contenant les outils, situé au centre de la
roue,


ou
F

a
vec une roue de secours de type
"galette"
; relevez la roue vers vous par
l'arrière pour accéder au caisson de
rangement, contenant les outils.
Accès à l'outillage
détail de l'outillage
1. Clé démonte-roue. Pe rmet la dépose de l'enjoliveur et la
dépose des vis de fixation de la roue.
2.
C

ric avec manivelle intégrée.
P

ermet le soulèvement du véhicule.
3.
D

émonte cache-vis de roue.
Pe

rmet la dépose des protecteurs de tête
de vis sur les roues aluminium.
4.
D

ouille pour vis antivol (située dans la boîte
à g a nt s).
Pe

rmet l'adaptation de la clé démonte-roue
aux vis spéciales "antivol".
Roue avec enjoliveur
Lors du démontage de la roue ,
dégagez au préalable l'enjoliveur à
l'aide de la clé démonte-roue 1 en tirant
au niveau du passage de la valve.
Lors du remontage de la roue ,
remontez l'enjoliveur en commençant
par placer son encoche en regard de
la valve, et appuyez sur son pourtour
avec la paume de la main.
Tous ces outils sont spécifiques à
votre véhicule et peuvent varier selon
équipement.
Ne les utilisez pas pour d'autres
usages.
Le cric doit être utilisé uniquement
pour remplacer un pneumatique
endommagé.
N'utilisez pas un autre cric que celui
fourni avec ce véhicule.
Si le véhicule n'est pas équipé de son
cric d'origine, contactez le réseau
CITROËN ou un atelier qualifié, afin
de vous procurer celui prévu par le
constructeur.
Le cric ne nécessite aucun entretien.
informations pratiques

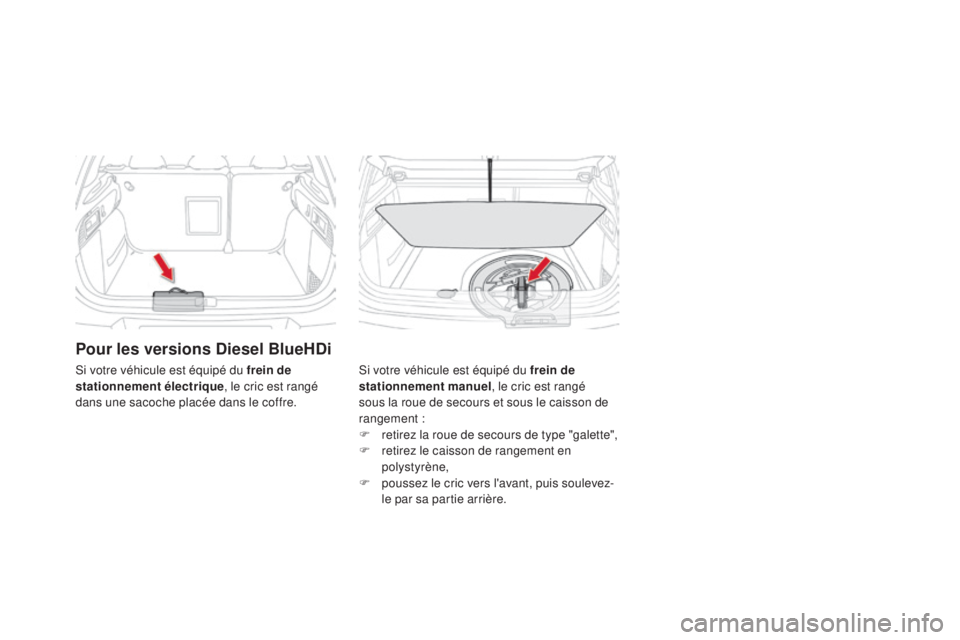

Pour les versions diesel BlueHdi
Si votre véhicule est équipé du frein de
stationnement manuel, le cric est rangé
sous la roue de secours et sous le caisson de
rangement


:
F

r
etirez la roue de secours de type "galette",
F

r
etirez le caisson de rangement en
polystyrène,
F

p
oussez le cric vers l'avant, puis soulevez-
le par sa partie arrière.
Si votre véhicule est équipé du frein de
stationnement électrique
, le cric est rangé
dans une sacoche placée dans le coffre.

237

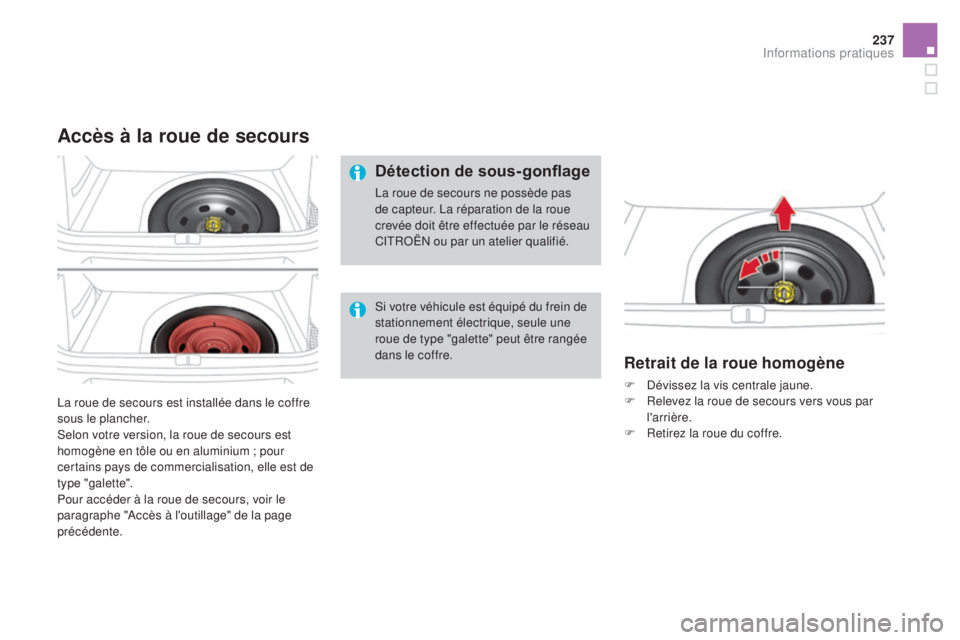

La roue de secours est installée dans le coffre
sous le plancher.
Selon votre version, la roue de secours est
homogène en tôle ou en aluminium ; pour
certains pays de commercialisation, elle est de
type "galette".
Pour accéder à la roue de secours, voir le
paragraphe "Accès à l'outillage" de la page
précédente.
Accès à la roue de secours
Si votre véhicule est équipé du frein de
stationnement électrique, seule une
roue de type "galette" peut être rangée
dans le coffre.
Retrait de la roue homogène
F Dévissez la vis centrale jaune.
F R elevez la roue de secours vers vous par
l'arrière.
F

R
etirez la roue du coffre.
Détection de sous-gonflage
La roue de secours ne possède pas
de capteur. La réparation de la roue
crevée doit être effectuée par le réseau
CITROËN ou par un atelier qualifié.
informations pratiques

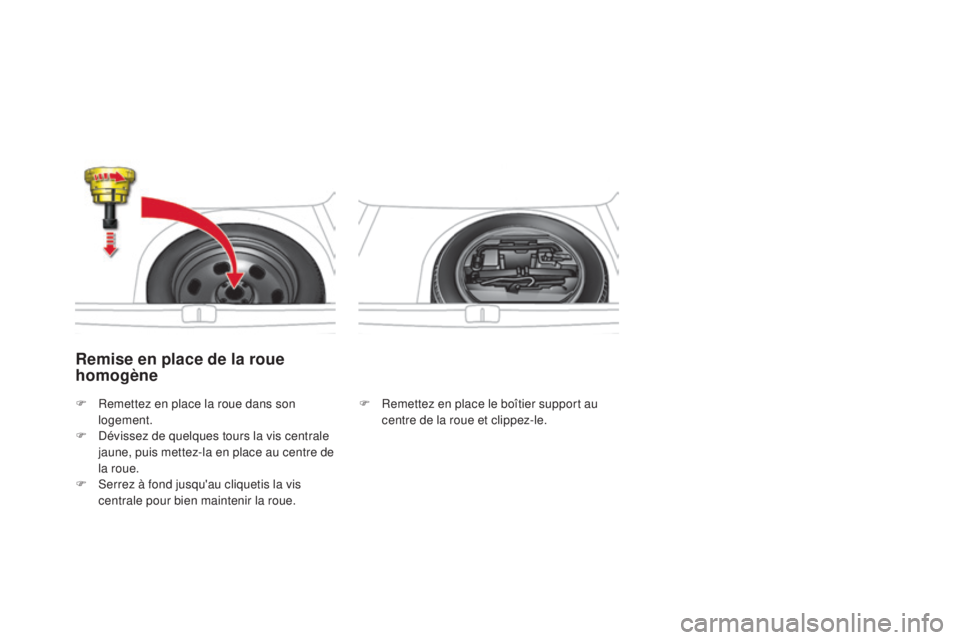

Remise en place de la roue
homogène
F Remettez en place le boîtier support au centre de la roue et clippez-le.
F
R
emettez en place la roue dans son
logement.
F

D

évissez de quelques tours la vis centrale
jaune, puis mettez-la en place au centre de
la roue.
F

S

errez à fond jusqu'au cliquetis la vis
centrale pour bien maintenir la roue.
