279

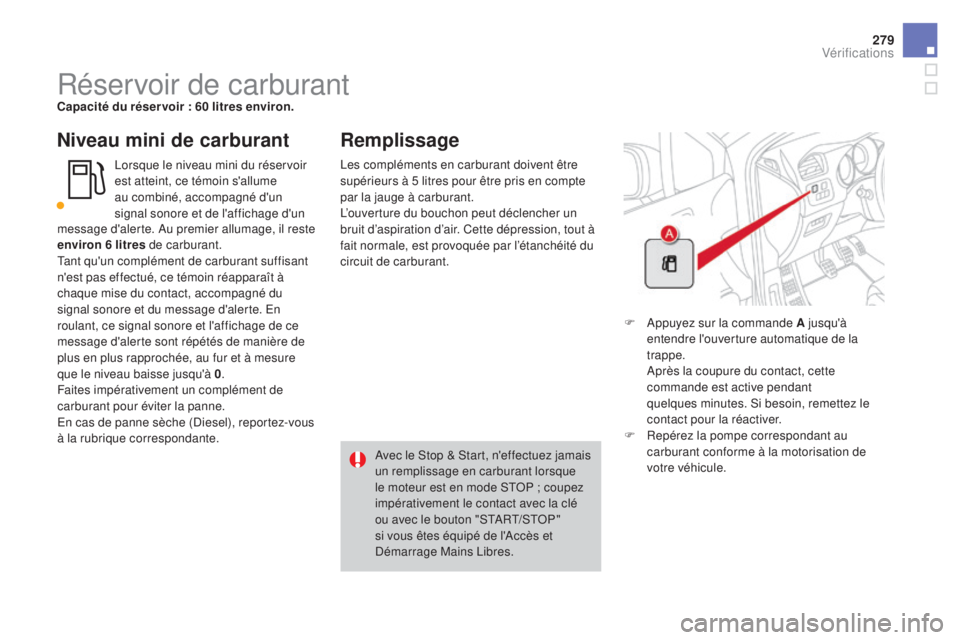

Réservoir de carburantCapacité du réser voir : 60 litres environ.
Niveau mini de carburant
Lorsque le niveau mini du réservoir
est atteint, ce témoin s'allume
au combiné, accompagné d'un
signal sonore et de l'affichage d'un
Remplissage
F Appuyez sur la commande A jusqu'à entendre l'ouverture automatique de la
trappe.
A

près la coupure du contact, cette
commande est active pendant
quelques
minutes. Si besoin, remettez le
contact pour la réactiver.
F

R
epérez la pompe correspondant au
carburant conforme à la motorisation de
votre véhicule.
Avec le Stop & Start, n'effectuez jamais
un remplissage en carburant lorsque
le moteur est en mode STOP ; coupez
impérativement le contact avec la clé
ou avec le bouton "START/STOP"
si vous êtes équipé de l'Accès et
Démarrage Mains Libres.
Les compléments en carburant doivent être
supérieurs à 5

litres pour être pris en compte
par la jauge à carburant.
L’ouverture du bouchon peut déclencher un
bruit d’aspiration d’air. Cette dépression, tout à
fait normale, est provoquée par l’étanchéité du
circuit de carburant.
message d'alerte. Au premier allumage, il reste
environ 6

litres de carburant.
Tant qu'un complément de carburant suffisant
n'est pas effectué, ce témoin réapparaît à
chaque mise du contact, accompagné du
signal sonore et du message d'alerte. En
roulant, ce signal sonore et l'affichage de ce
message d'alerte sont répétés de manière de
plus en plus rapprochée, au fur et à mesure
que le niveau baisse jusqu'à 0 .
Faites impérativement un complément de
carburant pour éviter la panne.
En cas de panne sèche (Diesel), reportez-vous
à la rubrique correspondante.
Vérifications

Si vous effectuez le plein de votre réser voir,
n'insistez pas au- delà de la troisième
coupure du pistolet ; ceci pourrait
engendrer des dysfonctionnements de
votre véhicule.
Votre véhicule est équipé d'un catalyseur
réduisant les substances nocives dans les gaz
d'échappement.
Pour les moteurs essence, le carburant
sans plomb est obligatoire.
La goulotte de remplissage a un orifice plus
étroit qui n'autorise que l'essence sans plomb.
Coupure d'alimentation en
carburant
En cas d'introduction de carburant
non-conforme à la motorisation
de votre véhicule, la vidange du
réser voir est indispensable avant la
mise en route du moteur.

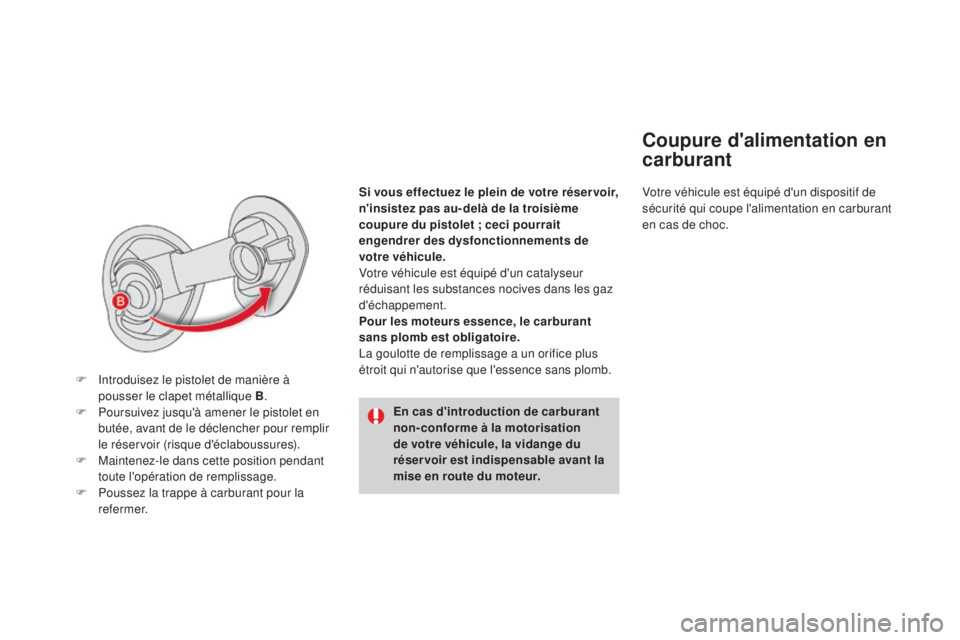

F

I

ntroduisez le pistolet de manière à
pousser le clapet métallique B .
F
P
oursuivez jusqu'à amener le pistolet en
butée, avant de le déclencher pour remplir
le réservoir (risque d'éclaboussures).
F

M

aintenez-le dans cette position pendant
toute l'opération de remplissage.
F

P

oussez la trappe à carburant pour la
refermer. Votre véhicule est équipé d'un dispositif de
sécurité qui coupe l'alimentation en carburant
en cas de choc.

281

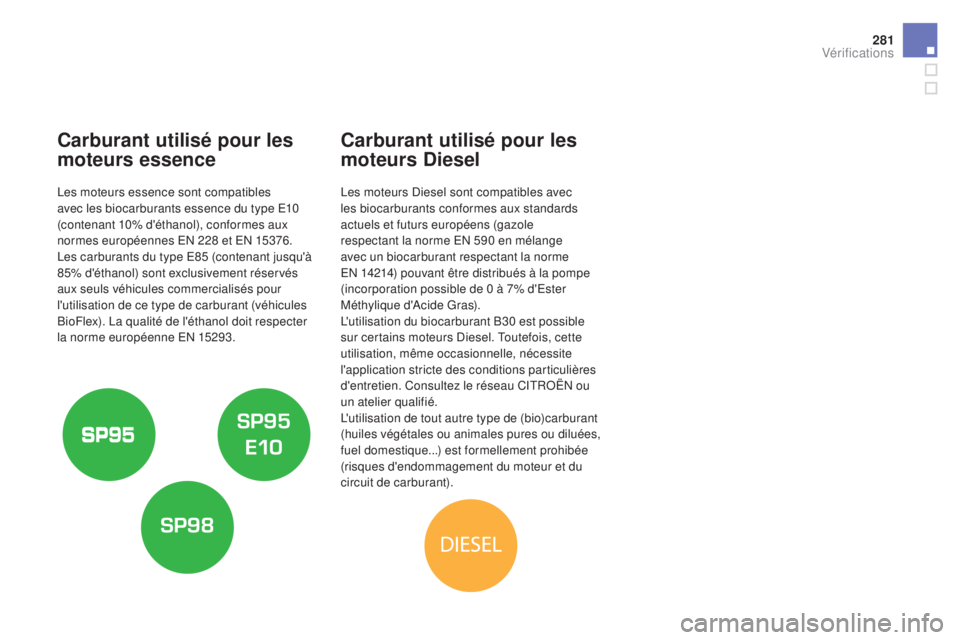

Carburant utilisé pour les
moteurs essence
Les moteurs essence sont compatibles
avec les biocarburants essence du type E10
(contenant 10% d'éthanol), conformes aux
normes européennes EN 228 et EN 15376.
Les carburants du type E85 (contenant jusqu'à
85% d'éthanol) sont exclusivement réservés
aux seuls véhicules commercialisés pour
l'utilisation de ce type de carburant (véhicules
BioFlex). La qualité de l'éthanol doit respecter
la norme européenne EN 15293.
Carburant utilisé pour les
moteurs d
i
esel
Les moteurs Diesel sont compatibles avec
les biocarburants conformes aux standards
actuels et futurs européens (gazole
respectant la norme EN 590 en mélange
avec un biocarburant respectant la norme
EN
14214) pouvant être distribués à la pompe
(incorporation possible de 0 à 7% d'Ester
Méthylique d'Acide Gras).
L'utilisation du biocarburant B30 est possible
sur certains moteurs Diesel. Toutefois, cette
utilisation, même occasionnelle, nécessite
l'application stricte des conditions particulières
d'entretien. Consultez le réseau CITROËN ou
un atelier qualifié.
L'utilisation de tout autre type de (bio)carburant
(huiles végétales ou animales pures ou diluées,
fuel domestique...) est formellement prohibée
(risques d'endommagement du moteur et du
circuit de carburant).
Vérifications

déplacements à l'étranger
Les pistolets de type Diesel pouvant
être différents selon les pays, la
présence du détrompeur peut rendre le
remplissage du réservoir impossible.
Tous les véhicules à moteur Diesel ne
sont pas équipés du détrompeur de
carburant, aussi lors de déplacements
à l'étranger, nous vous conseillons de
vérifier auprès du réseau CITROËN si
votre véhicule est adapté au matériel
de distribution pour le pays dans lequel
vous circulerez.

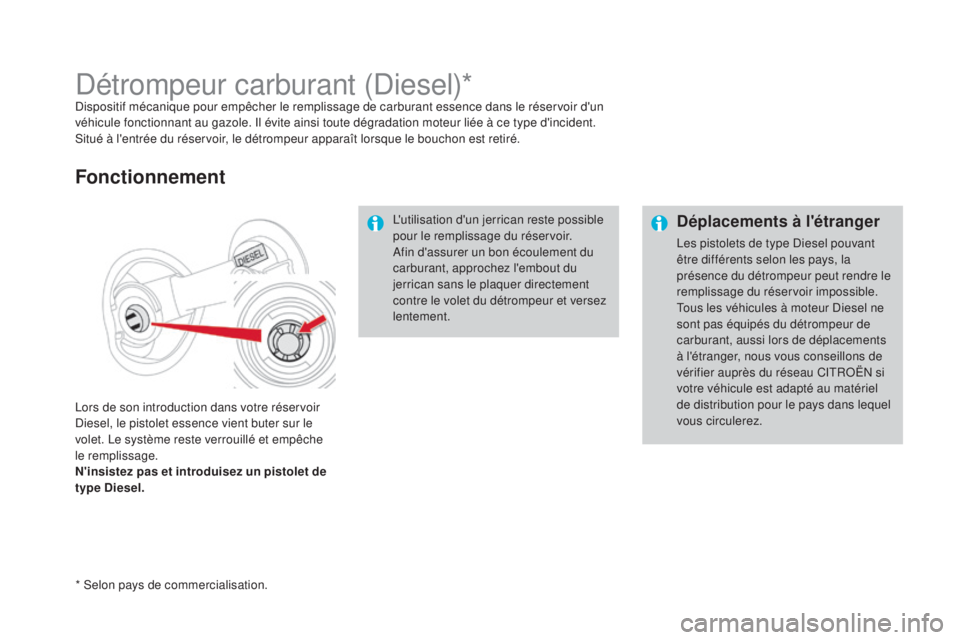

Détrompeur carburant (Diesel)*Dispositif mécanique pour empêcher le remplissage de carburant essence dans le réservoir d'un
véhicule fonctionnant au gazole. Il évite ainsi toute dégradation moteur liée à ce type d'incident.
Situé à l'entrée du réservoir, le détrompeur apparaît lorsque le bouchon est retiré.
Lors de son introduction dans votre réservoir
Diesel, le pistolet essence vient buter sur le
volet. Le système reste verrouillé et empêche
le remplissage.
N'insistez pas et introduisez un pistolet de
type d iesel.
Fonctionnement
L'utilisation d'un jerrican reste possible
pour le remplissage du réservoir.
Afin d'assurer un bon écoulement du
carburant, approchez l'embout du
jerrican sans le plaquer directement
contre le volet du détrompeur et versez
lentement.
* Selon pays de commercialisation.

283

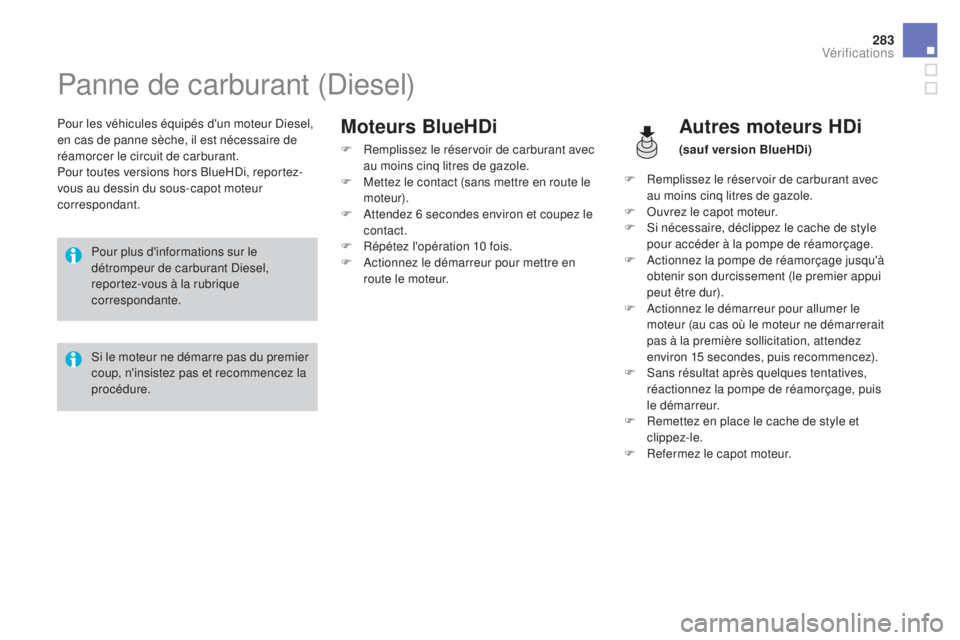

Panne de carburant (Diesel)
Pour les véhicules équipés d'un moteur Diesel,
en cas de panne sèche, il est nécessaire de
réamorcer le circuit de carburant.
Pour toutes versions hors BlueHDi, reportez-
vous au dessin du sous-capot moteur
correspondant.Autres moteurs Hdi
(sauf version BlueHdi)
P
our plus d'informations sur le
détrompeur de carburant Diesel,
reportez-vous à la rubrique
correspondante.
Si le moteur ne démarre pas du premier
coup, n'insistez pas et recommencez la
procédure.
Moteurs BlueHdi
F Remplissez le réservoir de carburant avec au moins cinq litres de gazole.
F

M
ettez le contact (sans mettre en route le
moteur).
F

A
ttendez 6 secondes environ et coupez le
contact.
F

R
épétez l'opération 10 fois.
F

A
ctionnez le démarreur pour mettre en
route le moteur. F

R
emplissez le réservoir de carburant avec
au moins cinq litres de gazole.
F

O
uvrez le capot moteur.
F

S
i nécessaire, déclippez le cache de style
pour accéder à la pompe de réamorçage.
F

A
ctionnez la pompe de réamorçage jusqu'à
obtenir son durcissement (le premier appui
peut être dur).
F

A
ctionnez le démarreur pour allumer le
moteur (au cas où le moteur ne démarrerait
pas à la première sollicitation, attendez
environ 15 secondes, puis recommencez).
F

S
ans résultat après quelques tentatives,
réactionnez la pompe de réamorçage, puis
le démarreur.
F

R
emettez en place le cache de style et
clippez-le.
F

R
efermez le capot moteur.
Vérifications

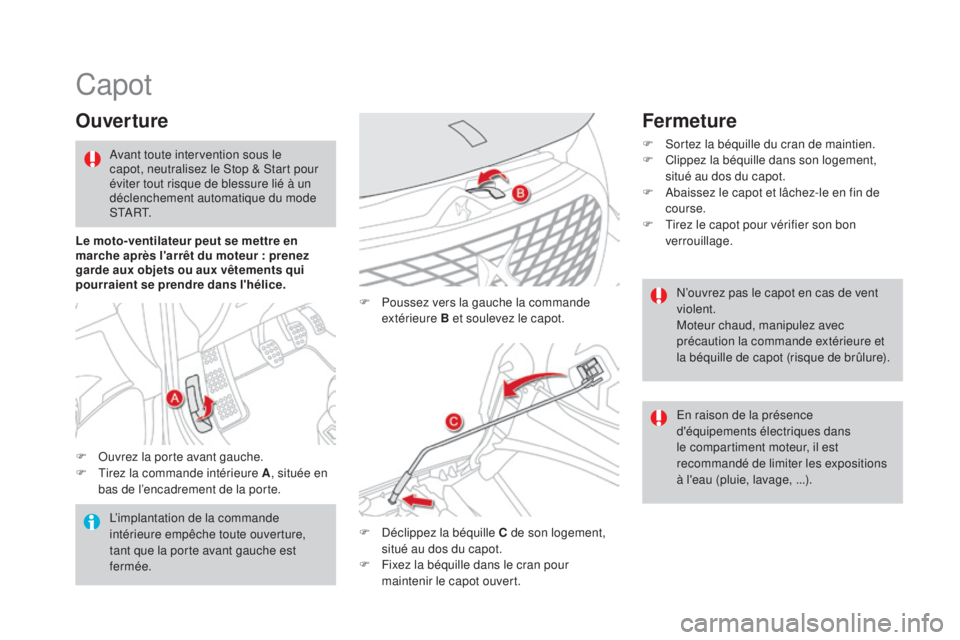

Capot
Ouverture
F Ouvrez la porte avant gauche.
F T irez la commande intérieure A , située en
bas de l’encadrement de la porte. F

P
oussez vers la gauche la commande
extérieure B et soulevez le capot.
F
D
éclippez la béquille C de son logement,
situé au dos du capot.
F

F
ixez la béquille dans le cran pour
maintenir le capot ouvert.
L’implantation de la commande
intérieure empêche toute ouverture,
tant que la porte avant gauche est
fermée. N’ouvrez pas le capot en cas de vent
violent.
Moteur chaud, manipulez avec
précaution la commande extérieure et
la béquille de capot (risque de brûlure).
Avant toute intervention sous le
capot, neutralisez le Stop & Start pour
éviter tout risque de blessure lié à un
déclenchement automatique du mode
S TA R T.
Fermeture
F Sortez la béquille du cran de maintien.
F
C lippez la béquille dans son logement,
situé au dos du capot.
F

A
baissez le capot et lâchez-le en fin de
course.
F

T
irez le capot pour vérifier son bon
verrouillage.
Le moto-ventilateur peut se mettre en
marche après l'arrêt du moteur

: prenez
garde aux objets ou aux vêtements qui
pourraient se prendre dans l'hélice.
En raison de la présence
d'équipements électriques dans
le compartiment moteur, il est
recommandé de limiter les expositions
à l'eau (pluie, lavage, ...).

285

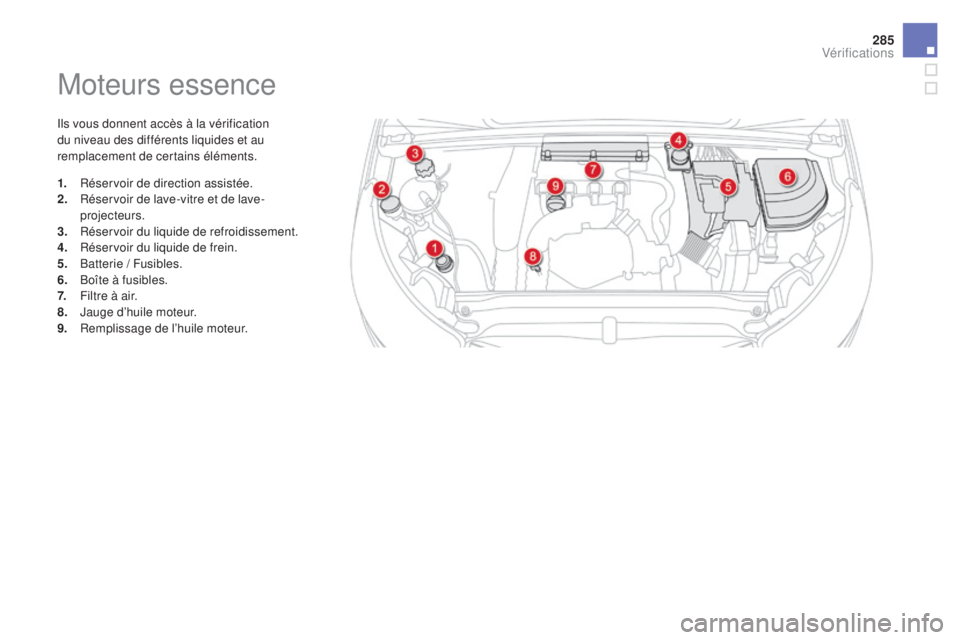

Moteurs essence
Ils vous donnent accès à la vérification
du niveau des différents liquides et au
remplacement de certains éléments.
1.
R
éservoir de direction assistée.
2.
R

éservoir de lave-vitre et de lave-
projecteurs.
3.
R

éservoir du liquide de refroidissement.
4.
R

éservoir du liquide de frein.
5.
Ba

tterie / Fusibles.
6.
B

oîte à fusibles.
7.
F

iltre à air.
8.
J

auge d’huile moteur.
9.
R

emplissage de l’huile moteur.
Vérifications

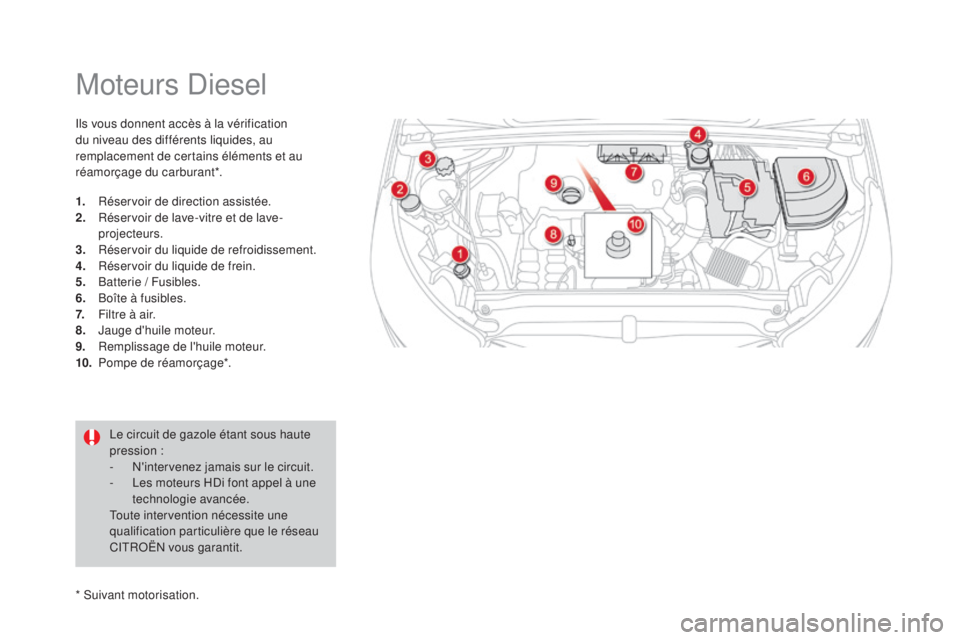

Moteurs Diesel
Ils vous donnent accès à la vérification
du niveau des différents liquides, au
remplacement de certains éléments et au
réamorçage du carburant*.
1.
R
éservoir de direction assistée.
2.
R

éservoir de lave-vitre et de lave-
projecteurs.
3.
R

éservoir du liquide de refroidissement.
4.
R

éservoir du liquide de frein.
5.
Ba

tterie / Fusibles.
6.
B

oîte à fusibles.
7.
F

iltre à air.
8.
J

auge d'huile moteur.
9.
R

emplissage de l'huile moteur.
10.
P

ompe de réamorçage*.
* Suivant motorisation. Le circuit de gazole étant sous haute
pression :
-

N
'intervenez jamais sur le circuit.
-

L
es moteurs HDi font appel à une
technologie avancée.
Toute intervention nécessite une
qualification particulière que le réseau
CITROËN vous garantit.

287

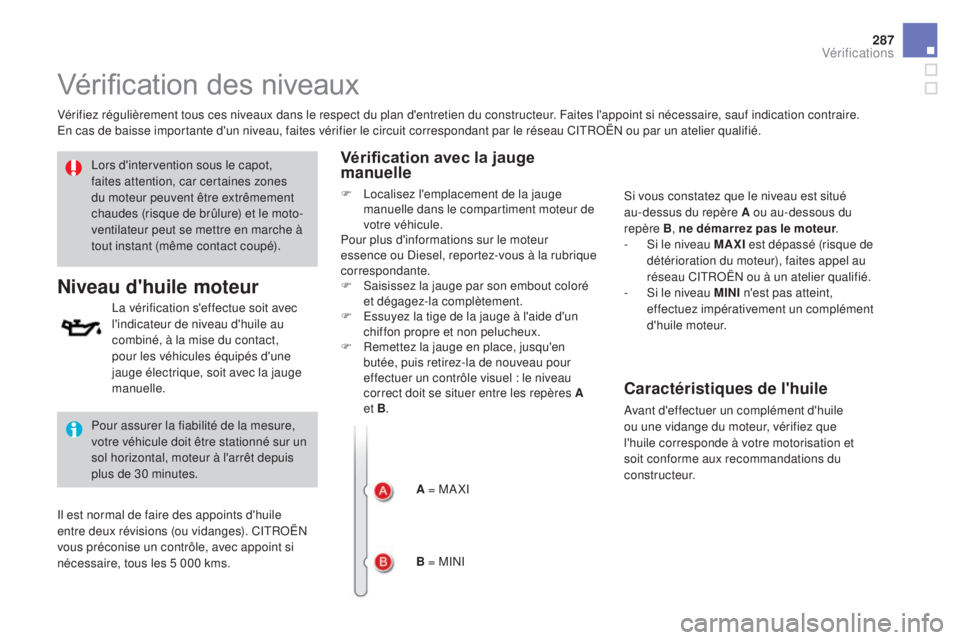

Vérification des niveaux
Vérifiez régulièrement tous ces niveaux dans le respect du plan d'entretien du constructeur. Faites l'appoint si nécessaire, sauf indication contraire.
En cas de baisse importante d'un niveau, faites vérifier le circuit correspondant par le réseau CITROËN ou par un atelier qualifié.
Niveau d'huile moteur
Il est normal de faire des appoints d'huile
entre deux révisions (ou vidanges). CITROËN
vous préconise un contrôle, avec appoint si
nécessaire, tous les 5 000 kms.
La vérification s'effectue soit avec
l'indicateur de niveau d'huile au
combiné, à la mise du contact,
pour les véhicules équipés d'une
jauge électrique, soit avec la jauge
manuelle.
Lors d'intervention sous le capot,
faites attention, car certaines zones
du moteur peuvent être extrêmement
chaudes (risque de brûlure) et le moto-
ventilateur peut se mettre en marche à
tout instant (même contact coupé).
Vérification avec la jauge
manuelle
F Localisez l'emplacement de la jauge
manuelle dans le compartiment moteur de
votre véhicule.
Pour plus d'informations sur le moteur
essence ou Diesel, reportez-vous à la rubrique
correspondante.
F

S
aisissez la jauge par son embout coloré
et dégagez-la complètement.
F

E
ssuyez la tige de la jauge à l'aide d'un
chiffon propre et non pelucheux.
F

R
emettez la jauge en place, jusqu'en
butée, puis retirez-la de nouveau pour
effectuer un contrôle visuel
: le niveau
correct doit se situer entre les repères A
et
B.
A = MA XI
B = MINI Si vous constatez que le niveau est situé
au-dessus du repère A ou au-dessous du
repère


B, ne démarrez pas le moteur .
-

S
i le niveau MAX i
e
st dépassé (risque de
détérioration du moteur), faites appel au
réseau CITROËN ou à un atelier qualifié.
-

S
i le niveau M i N
i n
'est pas atteint,
effectuez impérativement un complément
d'huile moteur.
Pour assurer la fiabilité de la mesure,
votre véhicule doit être stationné sur un
sol horizontal, moteur à l'arrêt depuis
plus de 30 minutes.
Caractéristiques de l'huile
Avant d'effectuer un complément d'huile
ou une vidange du moteur, vérifiez que
l'huile corresponde à votre motorisation et
soit conforme aux recommandations du
constructeur.
Vérifications

Niveau du liquide de
direction assistée
Le niveau de ce liquide doit se situer
proche du repère "MA XI". Dévissez
le bouchon, moteur froid, pour le
vérifier.
Niveau du liquide de frein
Vidange du circuit
Reportez-vous au plan d'entretien du
constructeur pour connaître la périodicité de
cette opération.
Caractéristiques du liquide
Ce liquide doit être conforme aux
recommandations du constructeur.Le niveau de ce liquide doit se situer
proche du repère "MA XI". Sinon,
vérifiez l'usure des plaquettes de
frein.

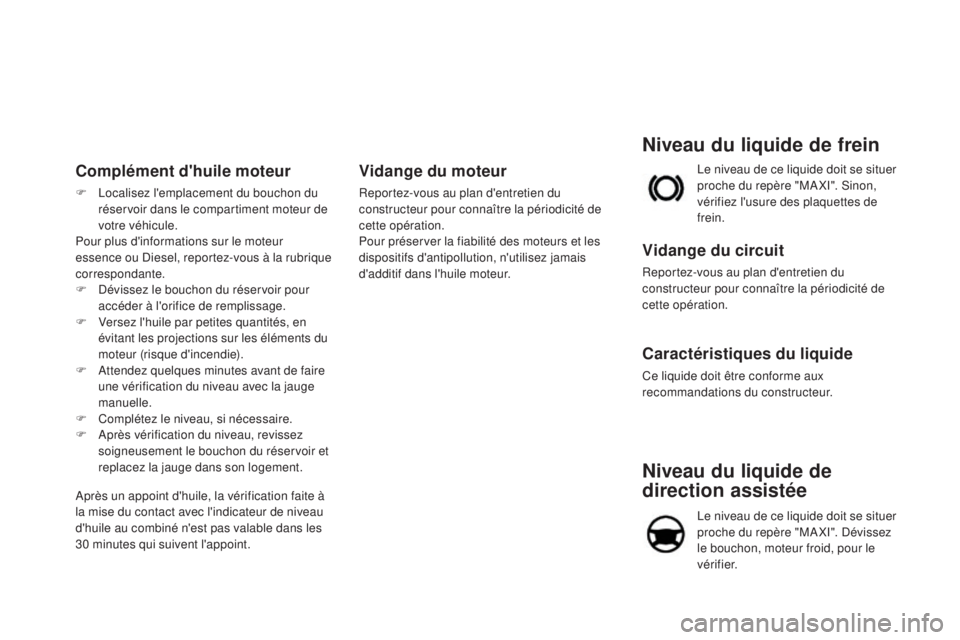

Complément d'huile moteur
F Localisez l'emplacement du bouchon du
réservoir dans le compartiment moteur de
votre véhicule.
Pour plus d'informations sur le moteur
essence ou Diesel, reportez-vous à la rubrique
correspondante.
F

D
évissez le bouchon du réservoir pour
accéder à l'orifice de remplissage.
F

V
ersez l'huile par petites quantités, en
évitant les projections sur les éléments du
moteur (risque d'incendie).
F

A
ttendez quelques minutes avant de faire
une vérification du niveau avec la jauge
manuelle.
F

C
omplétez le niveau, si nécessaire.
F

A
près vérification du niveau, revissez
soigneusement le bouchon du réservoir et
replacez la jauge dans son logement.
Après un appoint d'huile, la vérification faite à
la mise du contact avec l'indicateur de niveau
d'huile au combiné n'est pas valable dans les
30 minutes qui suivent l'appoint.
Vidange du moteur
Reportez-vous au plan d'entretien du
constructeur pour connaître la périodicité de
cette opération.
Pour préserver la fiabilité des moteurs et les
dispositifs d'antipollution, n'utilisez jamais
d'additif dans l'huile moteur.
